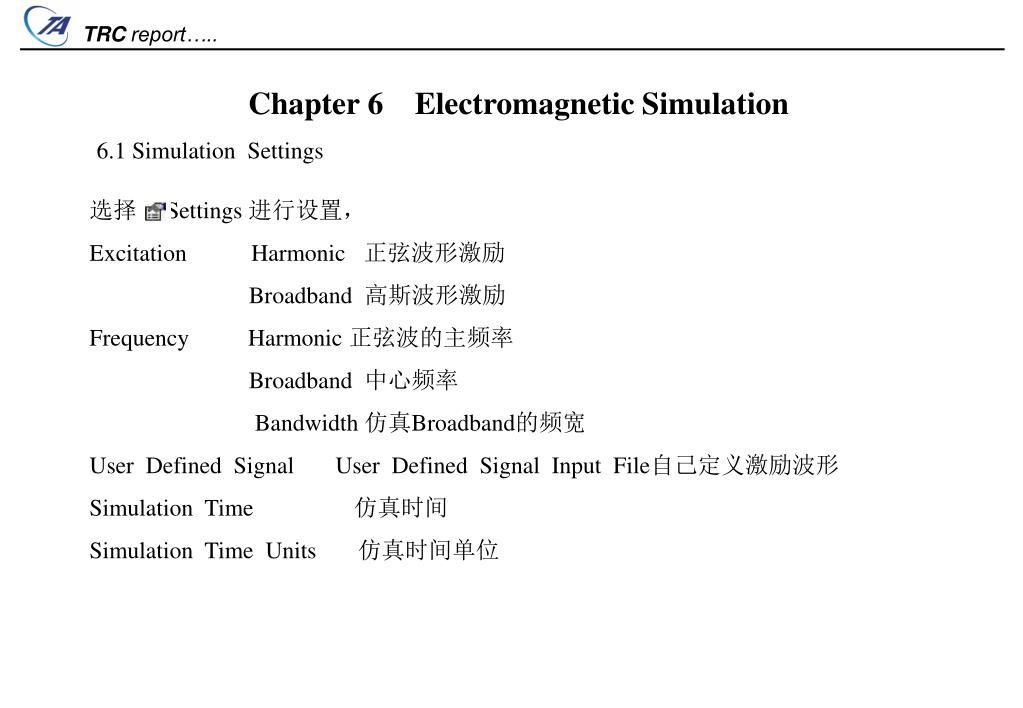

  1. Chapter 6 Electromagnetic Simulation 6.1 Simulation Settings 选择 Settings 进行设置， Excitation Harmonic 正弦波形激励 Broadband 高斯波形激励 Frequency Harmonic 正弦波的主频率 Broadband 中心频率 Bandwidth 仿真Broadband的频宽 User Defined Signal User Defined Signal Input File自己定义激励波形 Simulation Time 仿真时间 Simulation Time Units 仿真时间单位

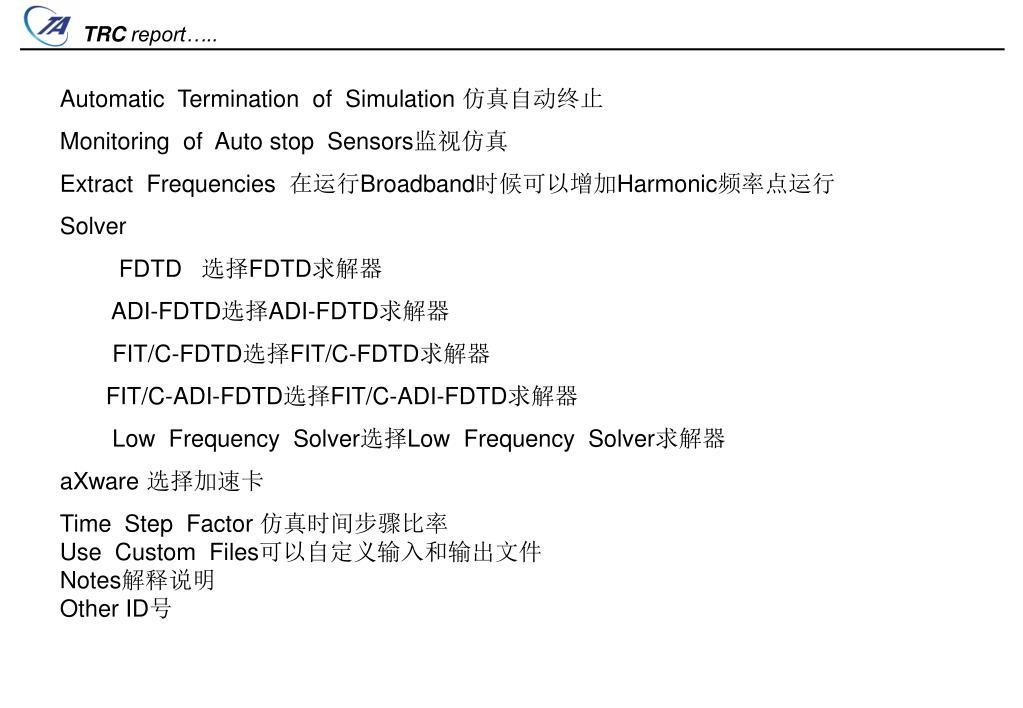

  2. Automatic Termination of Simulation 仿真自动终止 Monitoring of Auto stop Sensors监视仿真 Extract Frequencies 在运行Broadband时候可以增加Harmonic频率点运行 Solver FDTD 选择FDTD求解器 ADI-FDTD选择ADI-FDTD求解器 FIT/C-FDTD选择FIT/C-FDTD求解器 FIT/C-ADI-FDTD选择FIT/C-ADI-FDTD求解器 Low Frequency Solver选择Low Frequency Solver求解器 aXware 选择加速卡 Time Step Factor仿真时间步骤比率 Use Custom Files可以自定义输入和输出文件 Notes解释说明 Other ID号

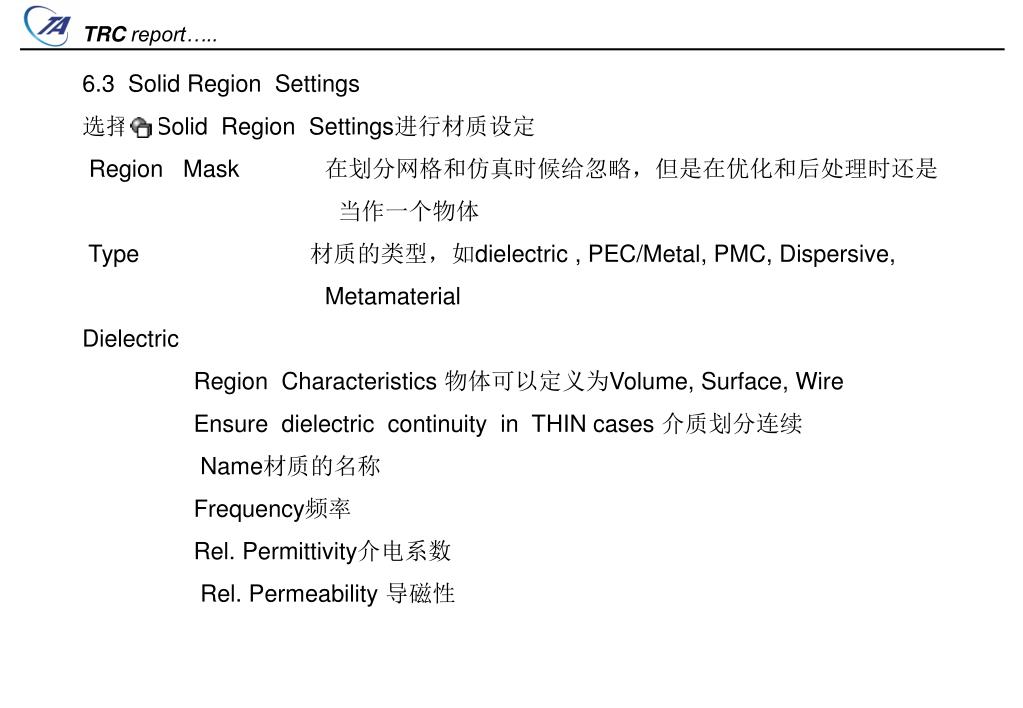

  3. 6.3 Solid Region Settings 选择 Solid Region Settings进行材质设定 Region Mask 在划分网格和仿真时候给忽略，但是在优化和后处理时还是 当作一个物体 Type 材质的类型，如dielectric , PEC/Metal, PMC, Dispersive, Metamaterial Dielectric Region Characteristics 物体可以定义为Volume, Surface, Wire Ensure dielectric continuity in THIN cases 介质划分连续 Name材质的名称 Frequency频率 Rel. Permittivity介电系数 Rel. Permeability 导磁性

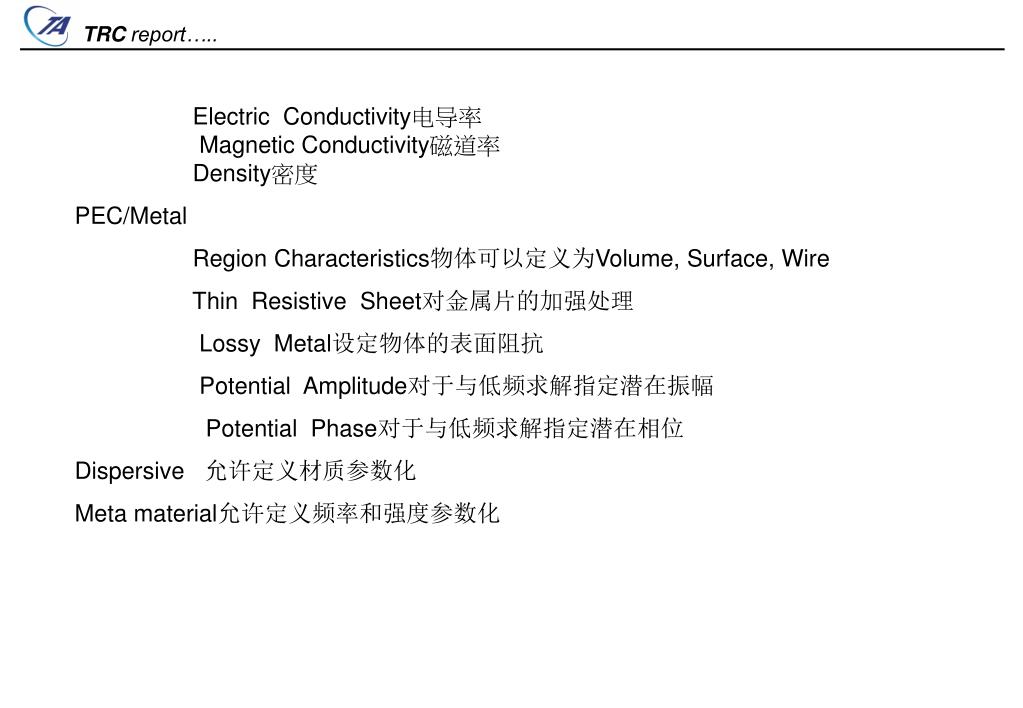

  4. Electric Conductivity电导率 Magnetic Conductivity磁道率 Density密度 PEC/Metal Region Characteristics物体可以定义为Volume, Surface, Wire Thin Resistive Sheet对金属片的加强处理 Lossy Metal设定物体的表面阻抗 Potential Amplitude对于与低频求解指定潜在振幅 Potential Phase对于与低频求解指定潜在相位 Dispersive允许定义材质参数化 Meta material允许定义频率和强度参数化

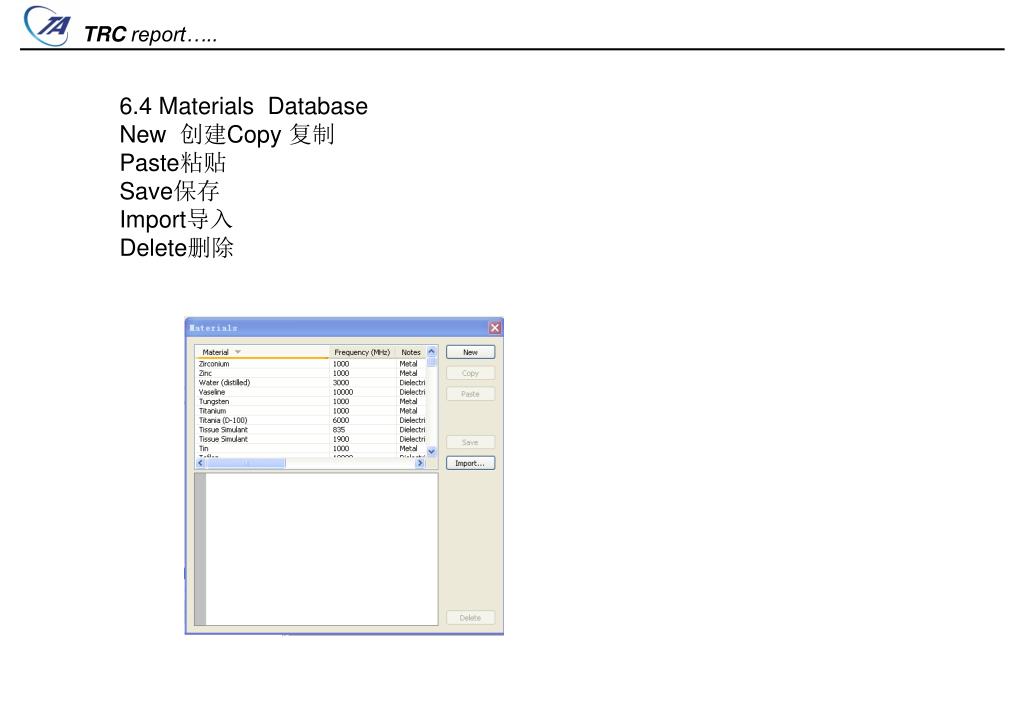

  5. 6.4 Materials Database New 创建Copy复制 Paste粘贴 Save保存 Import导入 Delete删除

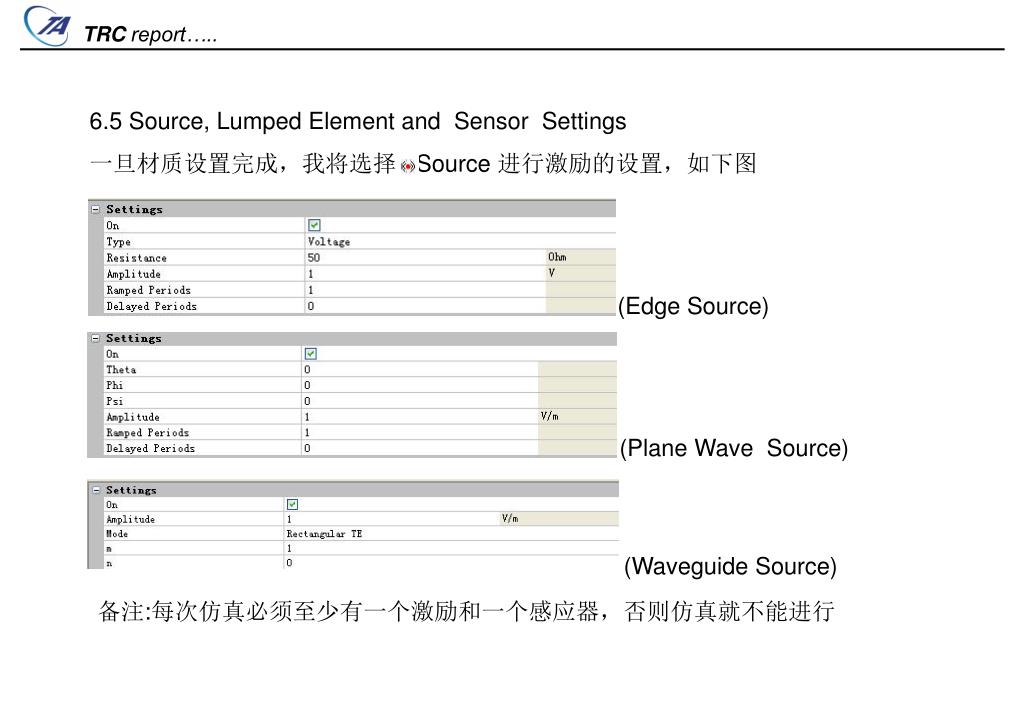

  6. 6.5 Source, Lumped Element and Sensor Settings 一旦材质设置完成，我将选择 Source 进行激励的设置，如下图 (Edge Source) (Plane Wave Source) (Waveguide Source) 备注:每次仿真必须至少有一个激励和一个感应器，否则仿真就不能进行

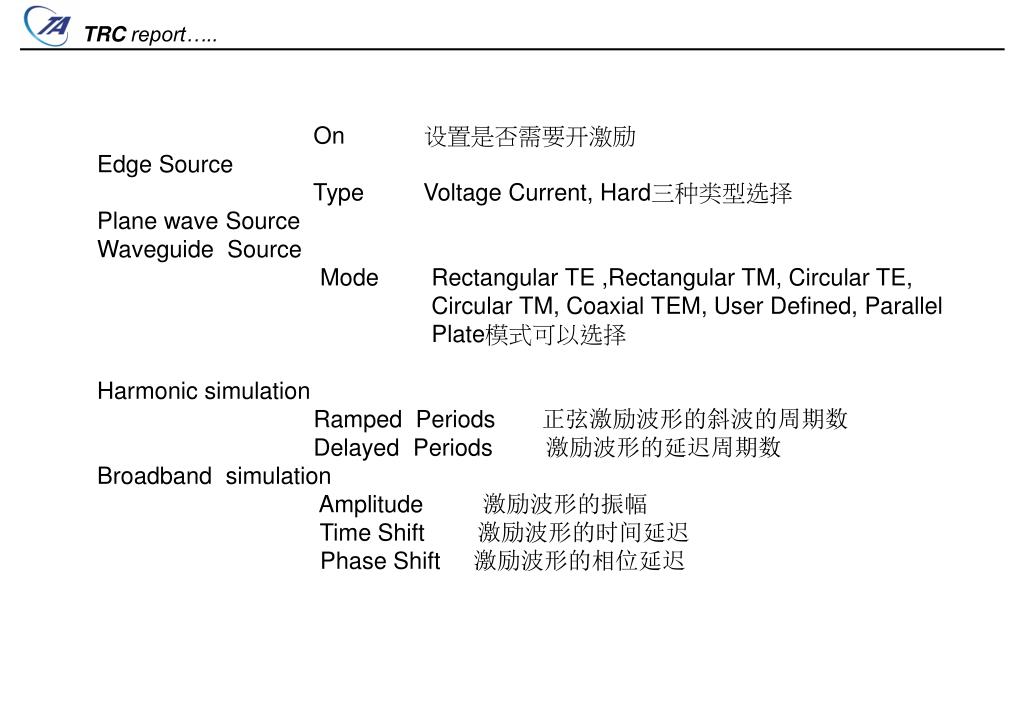

  7. On 设置是否需要开激励 Edge Source Type Voltage Current, Hard三种类型选择 Plane wave Source Waveguide Source Mode Rectangular TE ,Rectangular TM, Circular TE, Circular TM, Coaxial TEM, User Defined, Parallel Plate模式可以选择 Harmonic simulation Ramped Periods 正弦激励波形的斜波的周期数 Delayed Periods 激励波形的延迟周期数 Broadband simulation Amplitude 激励波形的振幅 Time Shift 激励波形的时间延迟 Phase Shift 激励波形的相位延迟

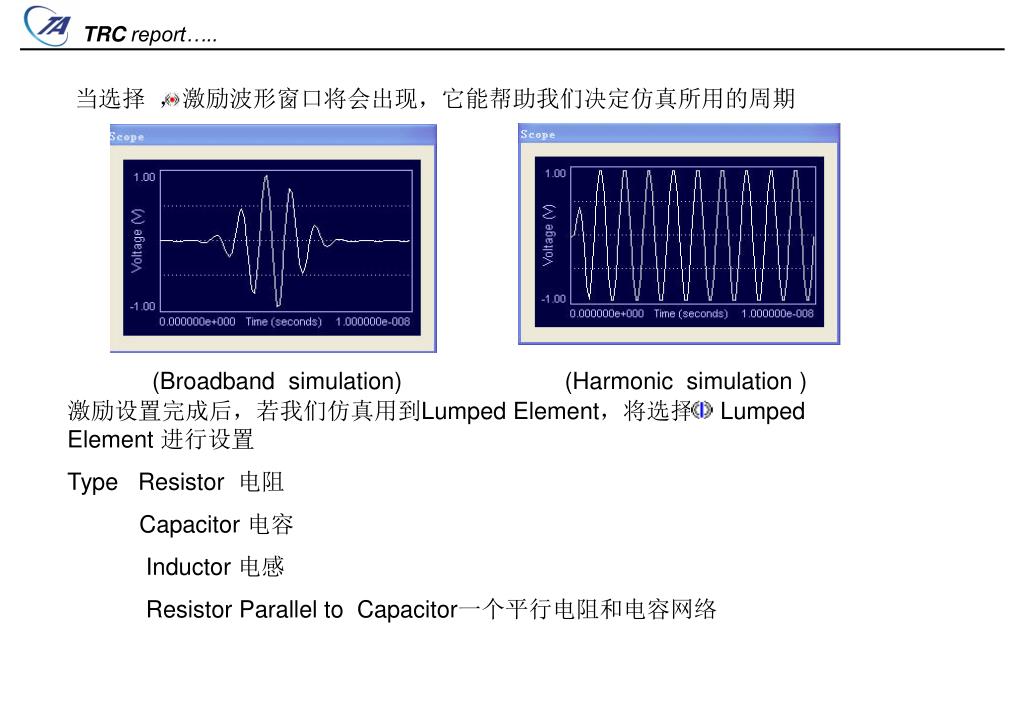

  8. 当选择 ，激励波形窗口将会出现，它能帮助我们决定仿真所用的周期 (Broadband simulation) (Harmonic simulation ) 激励设置完成后，若我们仿真用到Lumped Element，将选择 Lumped Element 进行设置 Type Resistor 电阻 Capacitor 电容 Inductor 电感 Resistor Parallel to Capacitor一个平行电阻和电容网络

  9. 现在对 Sensors设置，选择不同的Sensors将有不同的数据记录 Edge and Port Sensor 记录时间和频率波形沿着网格的单元边界 Field Sensor 记录近场的数据（E,H,D,J等) Over Field 同Field Sensor但是记录场通过整体网格 Far Field Sensor 记录近场数据同时应用近场与远场转换到远场 6.6 Boundary Conditions 选择 Boundaries对边界环境进行设置 Mode Analytical 它适合自由空间仿真当吸收外边界远离辐射结构 UPML/CPML 它是适合所有仿真，CPML仅适合加速卡 Absorption level 四种等级可以选择 Low ,Medium, High, Very High

  10. Type ABC 吸收边界条件 PEC 电边界条件 PMC 磁边界条件 Periodic 周期边界条件 6.7 Grid and Voxel Settings 现在选择 Grid ,我们会看到各种网格参数的，划分好网格后，右键 选择 Make Voxels,然后右键选择 View Voxels 可以参看我们的网格划分状况 6.8 Running a Simulation 网格划分好后，按 运行

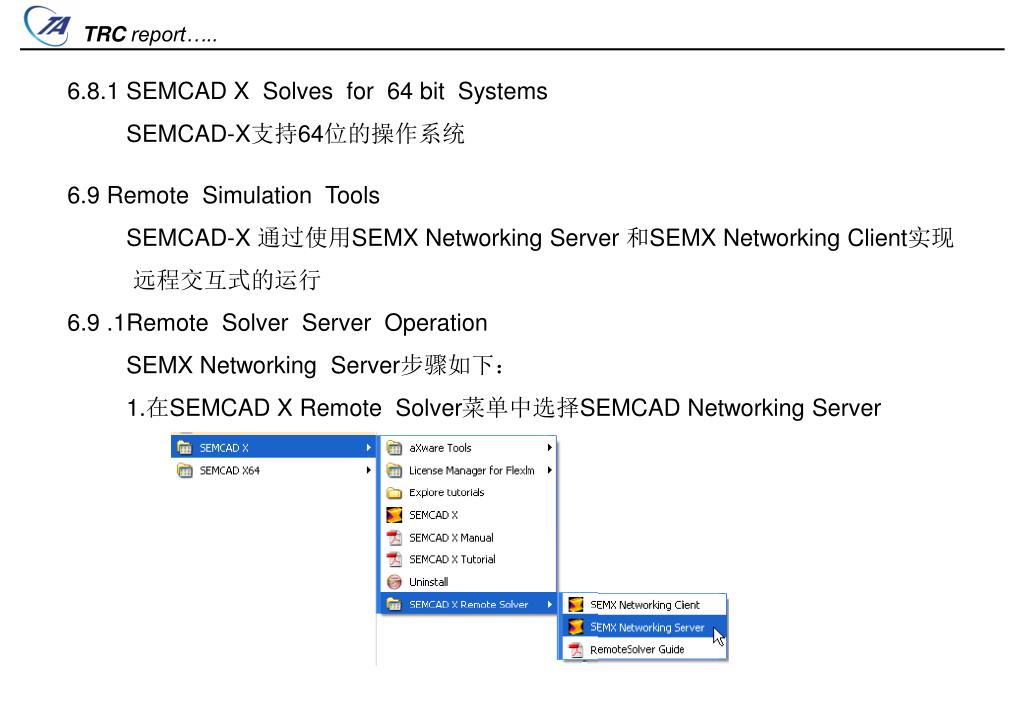

  11. 6.8.1 SEMCAD X Solves for 64 bit Systems SEMCAD-X支持64位的操作系统 6.9 Remote Simulation Tools SEMCAD-X 通过使用SEMX Networking Server 和SEMX Networking Client实现 远程交互式的运行 6.9 .1Remote Solver Server Operation SEMX Networking Server步骤如下： 1.在SEMCAD X Remote Solver菜单中选择SEMCAD Networking Server

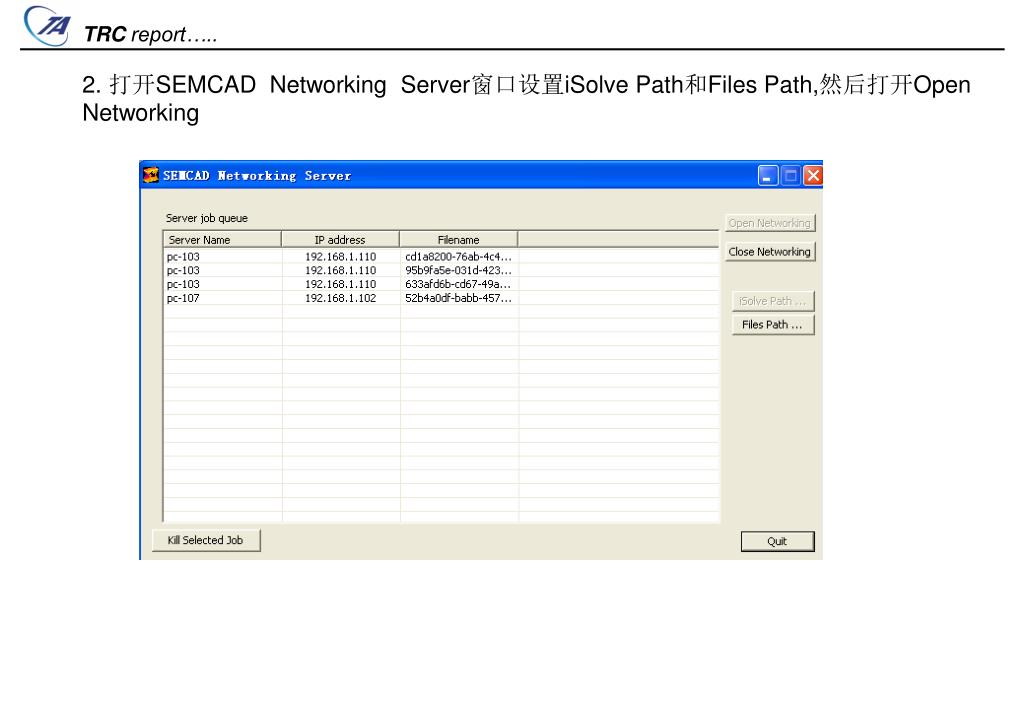

  12. 2. 打开SEMCAD Networking Server窗口设置iSolve Path和Files Path,然后打开Open Networking

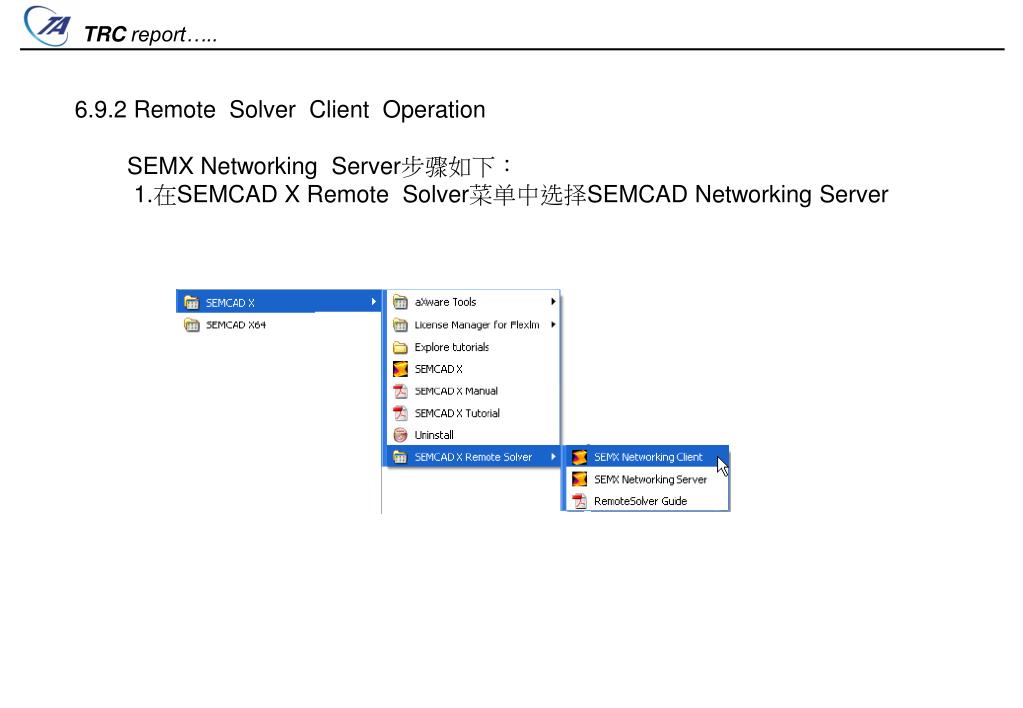

  13. 6.9.2 Remote Solver Client Operation SEMX Networking Server步骤如下： 1.在SEMCAD X Remote Solver菜单中选择SEMCAD Networking Server

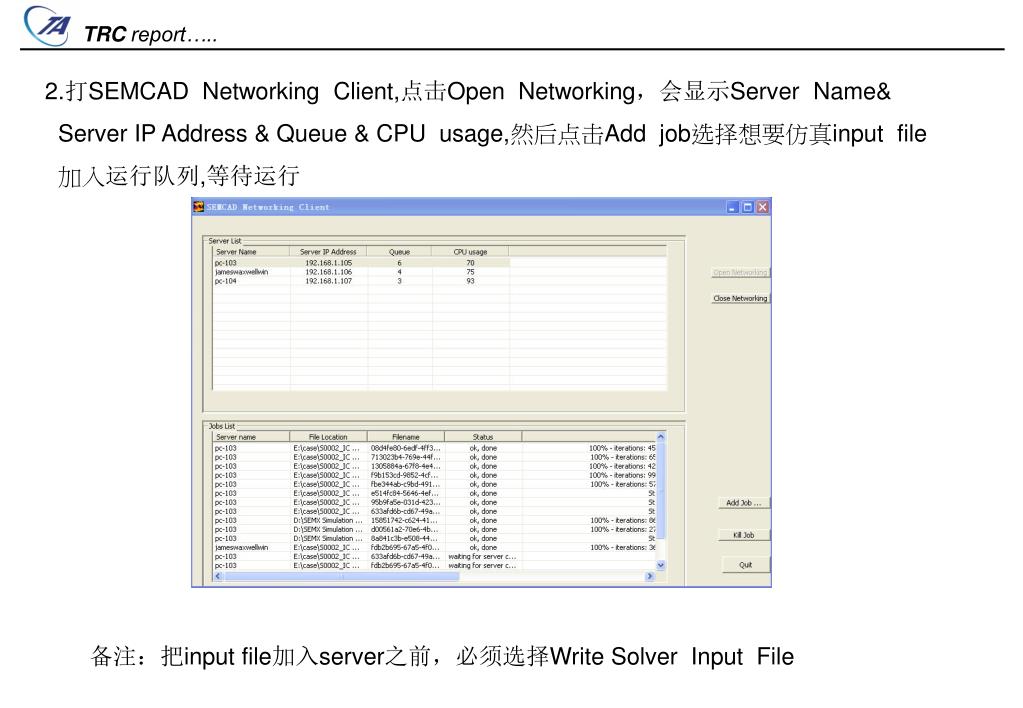

  14. 2.打SEMCAD Networking Client,点击Open Networking，会显示Server Name& Server IP Address & Queue & CPU usage,然后点击Add job选择想要仿真input file 加入运行队列,等待运行 备注：把input file加入server之前，必须选择Write Solver Input File

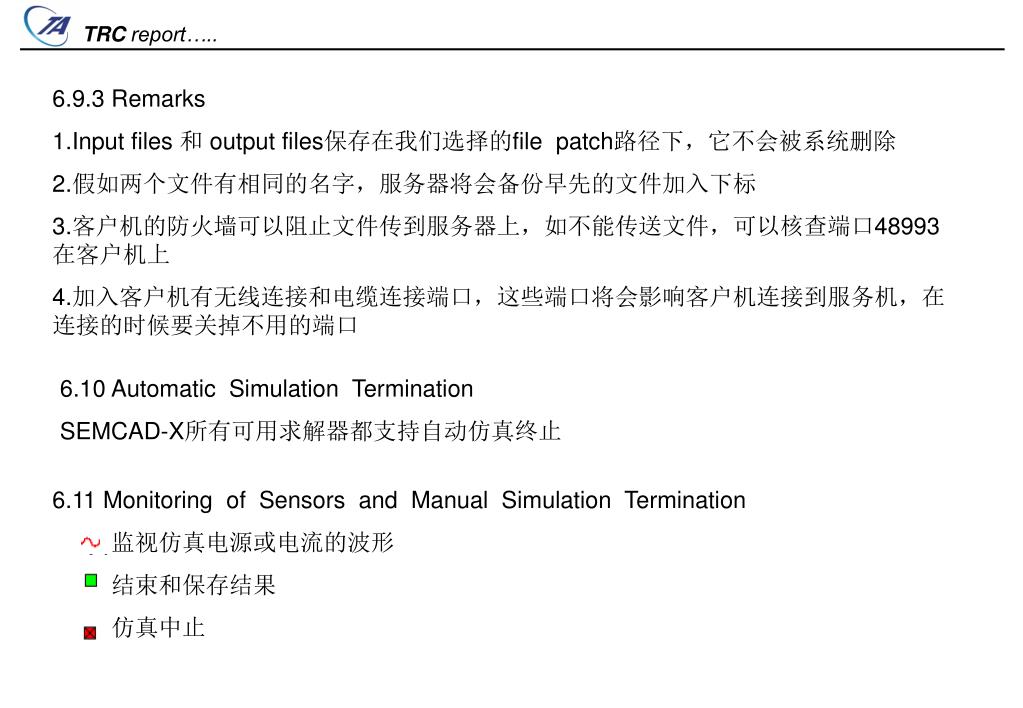

  15. 6.9.3 Remarks 1.Input files 和 output files保存在我们选择的file patch路径下，它不会被系统删除 2.假如两个文件有相同的名字，服务器将会备份早先的文件加入下标 3.客户机的防火墙可以阻止文件传到服务器上，如不能传送文件，可以核查端口48993在客户机上 4.加入客户机有无线连接和电缆连接端口，这些端口将会影响客户机连接到服务机，在连接的时候要关掉不用的端口 6.10 Automatic Simulation Termination SEMCAD-X所有可用求解器都支持自动仿真终止 6.11 Monitoring of Sensors and Manual Simulation Termination 监视仿真电源或电流的波形 结束和保存结果 仿真中止

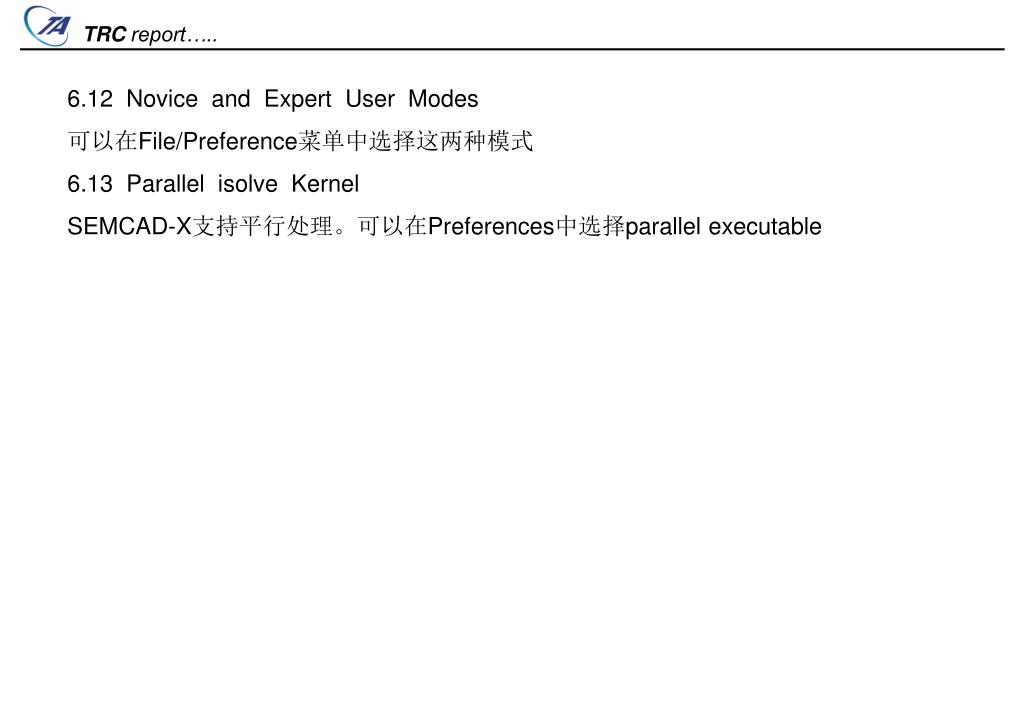

  16. 6.12 Novice and Expert User Modes 可以在File/Preference菜单中选择这两种模式 6.13 Parallel isolve Kernel SEMCAD-X支持平行处理。可以在Preferences中选择parallel executable
