  1. T S S.I. GRAFCET

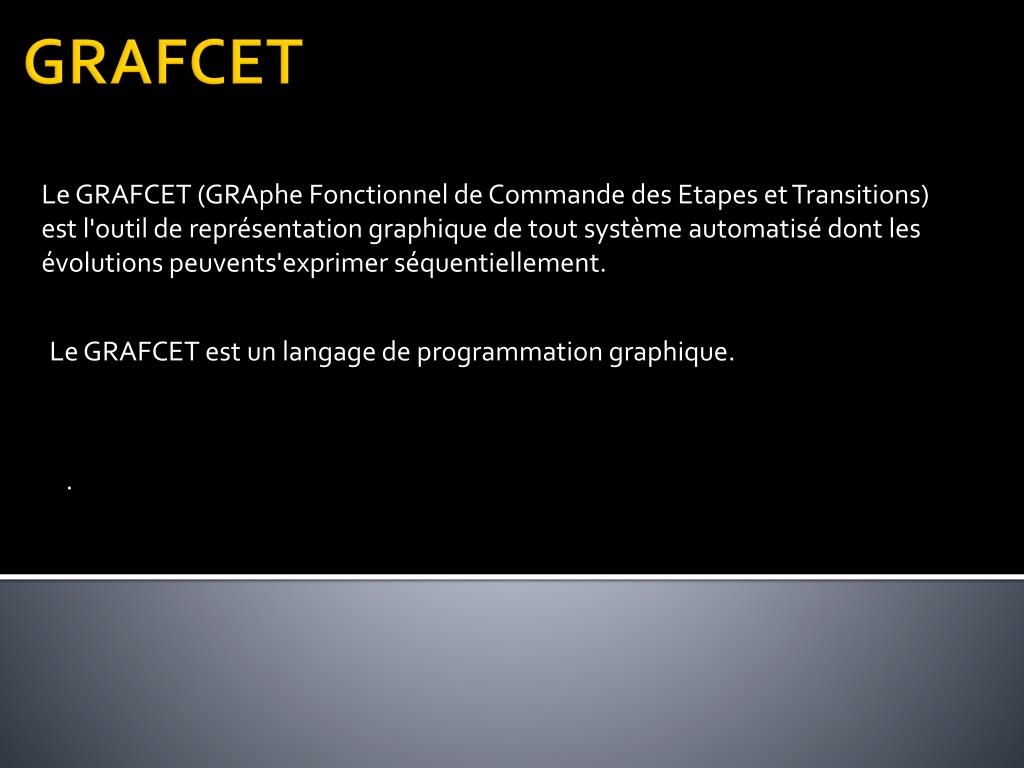

  2. Le GRAFCET (GRAphe Fonctionnel de Commande des Etapes et Transitions) est l'outil de représentation graphique de tout système automatisé dont les évolutions peuvents'exprimerséquentiellement. Le GRAFCET est un langage de programmation graphique. GRAFCET .

  3. Un Grafcet est une suite d'étapes et de transitions . GRAFCET .

  4. Une étapecorrespond à une phase durant laquelle on effectue une ou des actions pendant une certaine durée. • - Les actions associées aux étapes sont inscrites dans les étiquettes. • Une transition indique la possibilité d'évolution entre deux étapes successives. A chaque transition est associée une condition logique appelée réceptivité. • L’étape initiale est l’étape active au début du fonctionnement . GRAFCET

  5. Une transition est soit validée, soit non validée. - Elle est validée lorsque toutes les étapes immédiatement précédentes sont actives. - Elle ne peut être franchie que lorsqu'elle est validée et que sa réceptivité est vraie. Elle est alors obligatoirement franchie. Le franchissement d'une transition entraîne : - L'activation de toutes les étapes immédiatement suivantes - La désactivation de toutes les étapes immédiatement précédentes. . GRAFCET

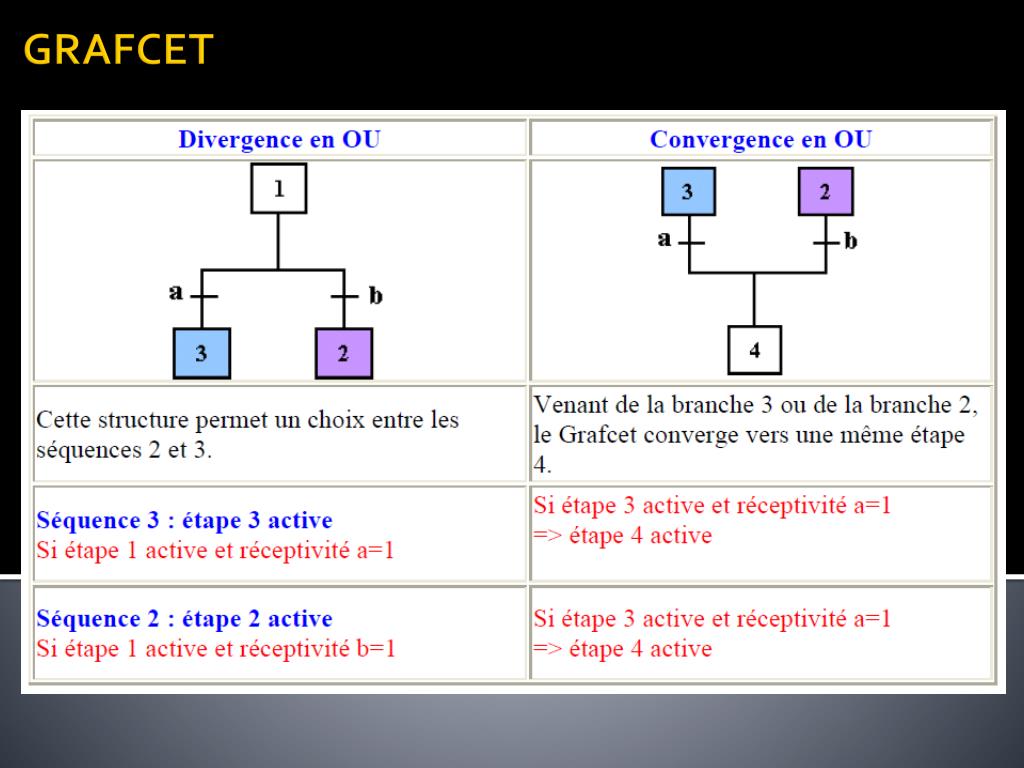

  6. GRAFCET

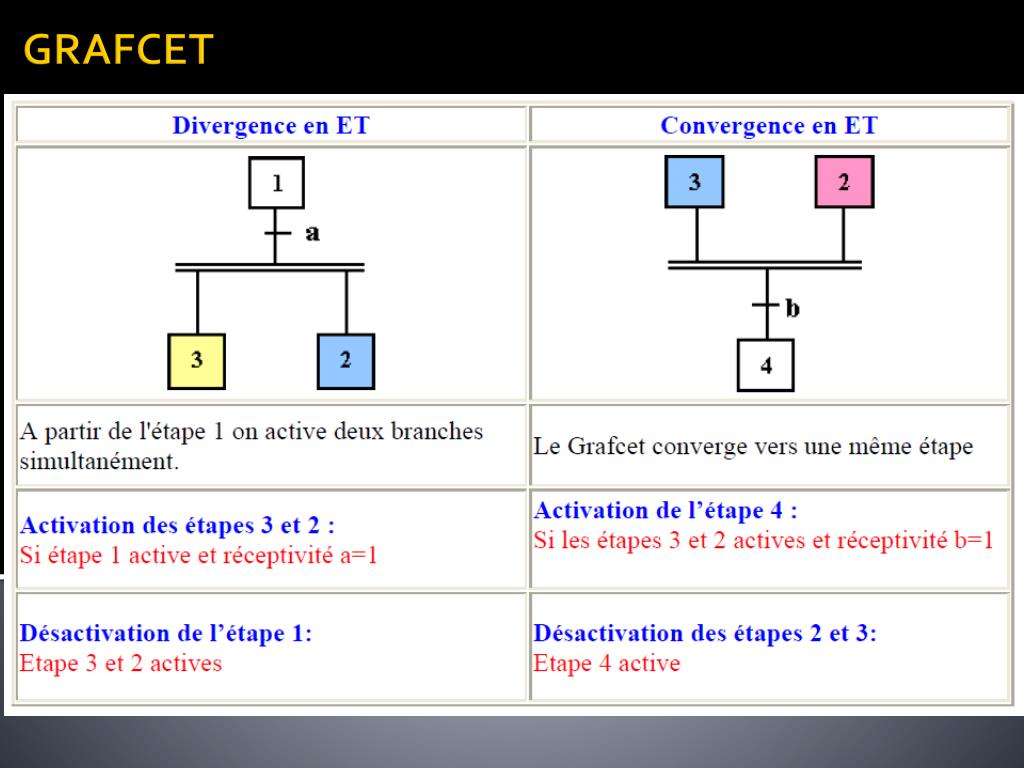

  7. GRAFCET

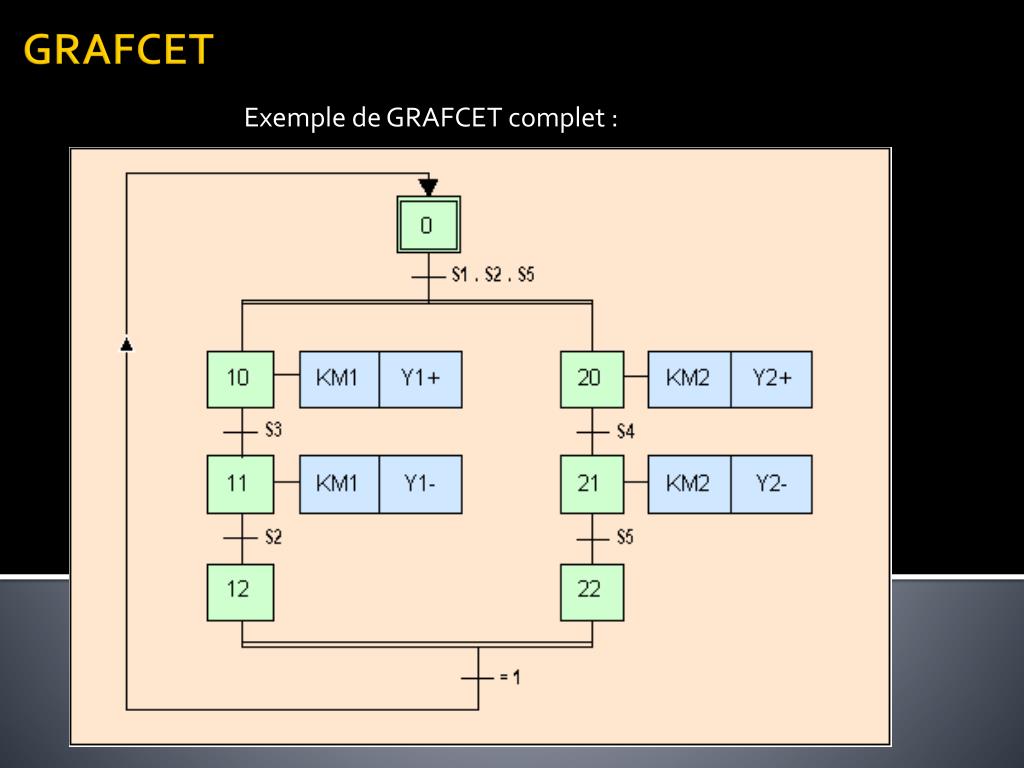

  8. Exemple de GRAFCET complet : GRAFCET

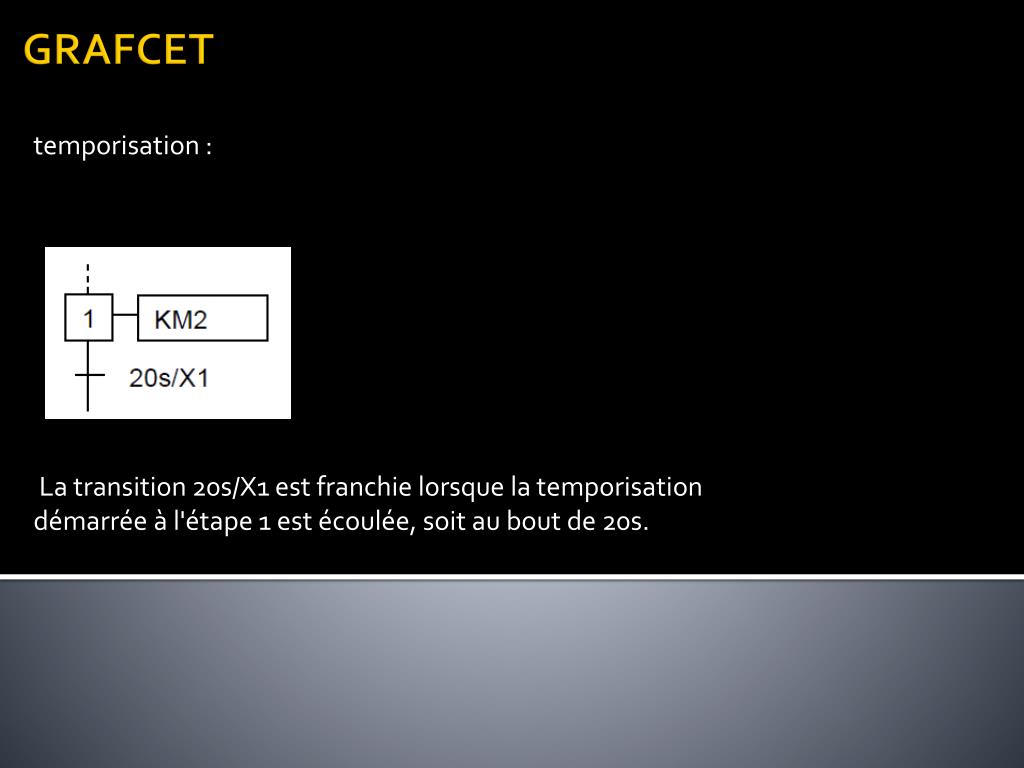

  9. temporisation : La transition 20s/X1 est franchie lorsque la temporisation démarrée à l'étape 1 est écoulée, soit au bout de 20s. GRAFCET

  10. GRAFCET

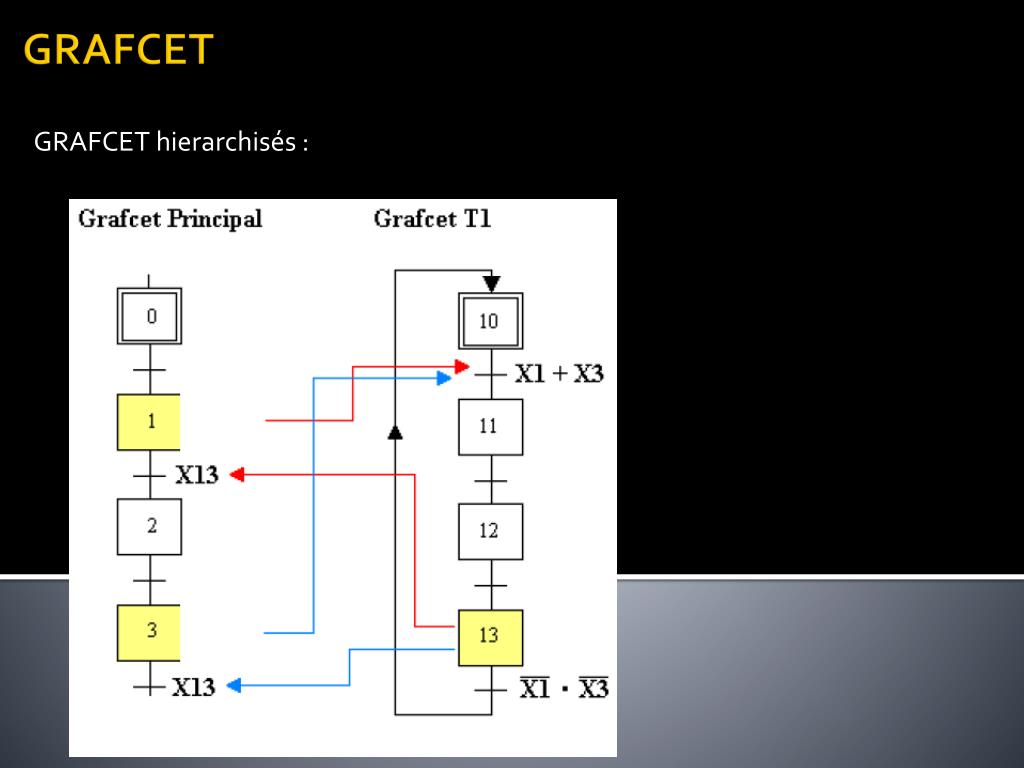

  11. GRAFCET hierarchisés : GRAFCET

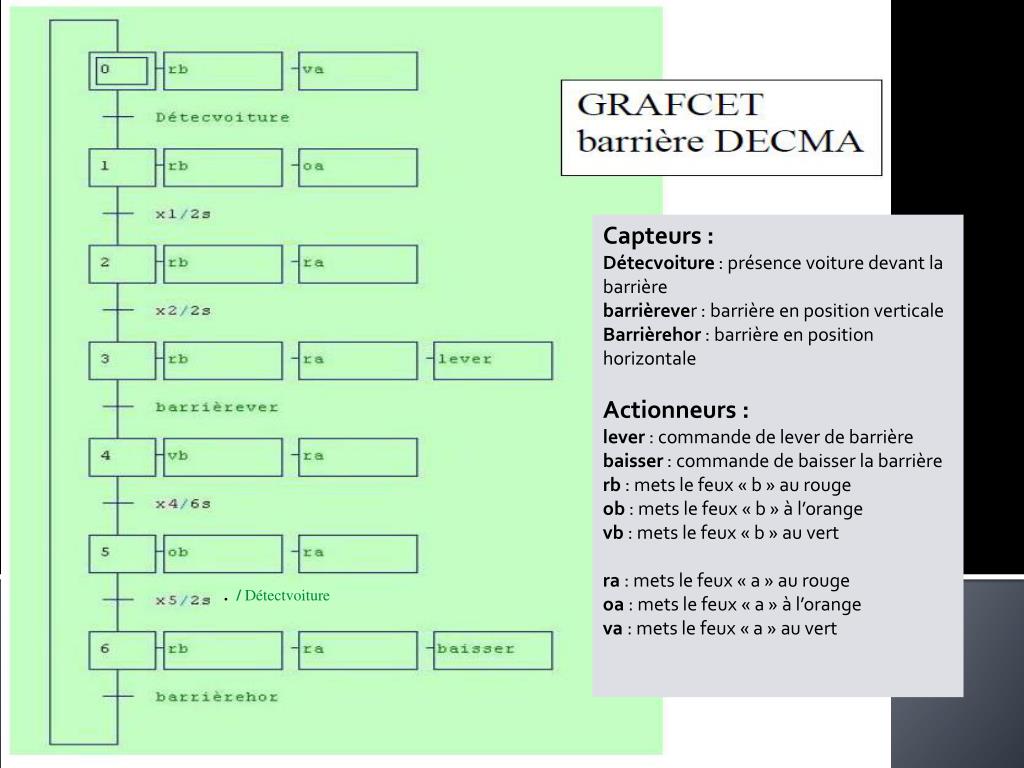

  12. Capteurs :Détecvoiture: présence voiture devant la barrièrebarrièrever : barrière en position verticale Barrièrehor : barrière en position horizontale Actionneurs :lever : commande de lever de barrièrebaisser : commande de baisser la barrière rb : mets le feux « b » au rougeob : mets le feux « b » à l’orange vb : mets le feux « b » au vert ra : mets le feux « a » au rougeoa : mets le feux « a » à l’orange va : mets le feux « a » au vert . / Détectvoiture
