Le GRAFCET

sahara avatar
sahara
18 diapositives · 567 Views · Oct 08, 2014

Le GRAFCET. GRA phe F onctionnel de C ommande par E tapes et T ransitions. Norme NF EN 60848. Le GRAFCET. Macro-étapes Transitions sources et puits Etapes sources et puits. Norme NF EN 60848. a. 3. p. 4. c. d. 5. 8. e. f. b. 6. E1. S1. q. M1. g. 7. i.

Le GRAFCET - slide 1
01 / 18Le GRAFCET
1 / 17

Télécharger la présentation

Le GRAFCET
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Le GRAFCET GRAphe Fonctionnel de Commande par Etapes et Transitions Norme NF EN 60848

  2. Le GRAFCET Macro-étapes Transitions sources et puits Etapes sources et puits Norme NF EN 60848

  3. a 3 p 4 c d 5 8 e f b 6 E1 S1 q M1 g 7 i Structuration par macro-étape L’état actif ou inactif de la macro-étape est représenté par la variable XM1 Expansion de la macro-étape

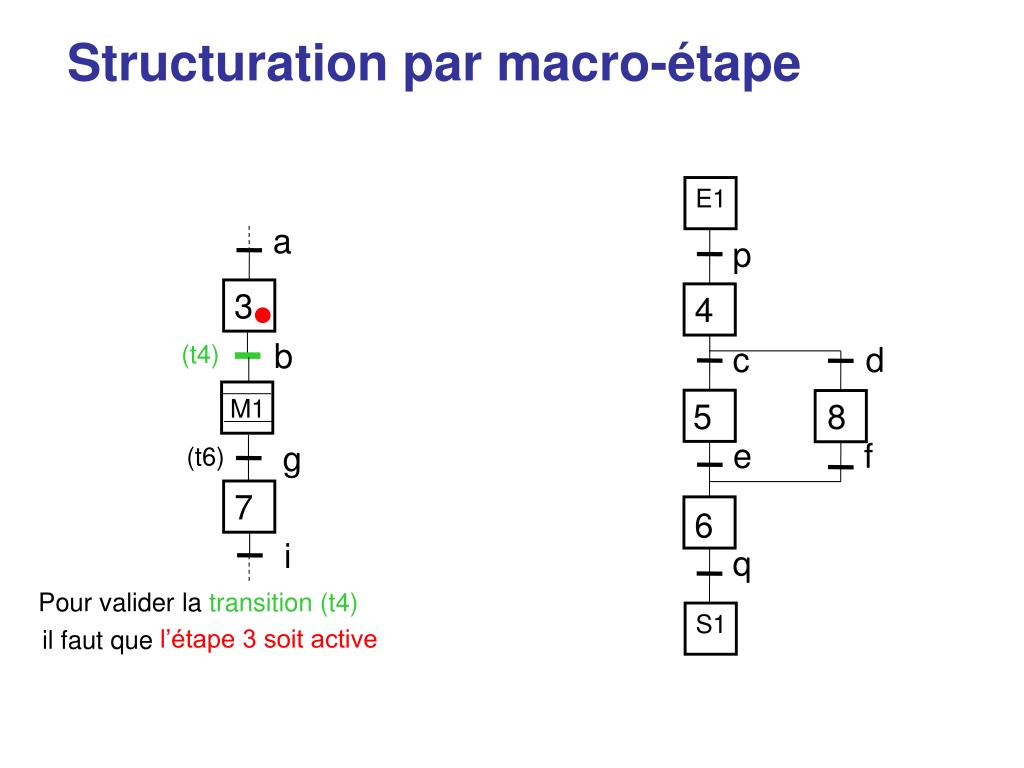

  4. a 3 p 4 c d 5 8 e f 6 S1 E1 q Structuration par macro-étape • b (t4) M1 g (t6) 7 i Pour valider la transition (t4) l’étape 3 soit active il faut que

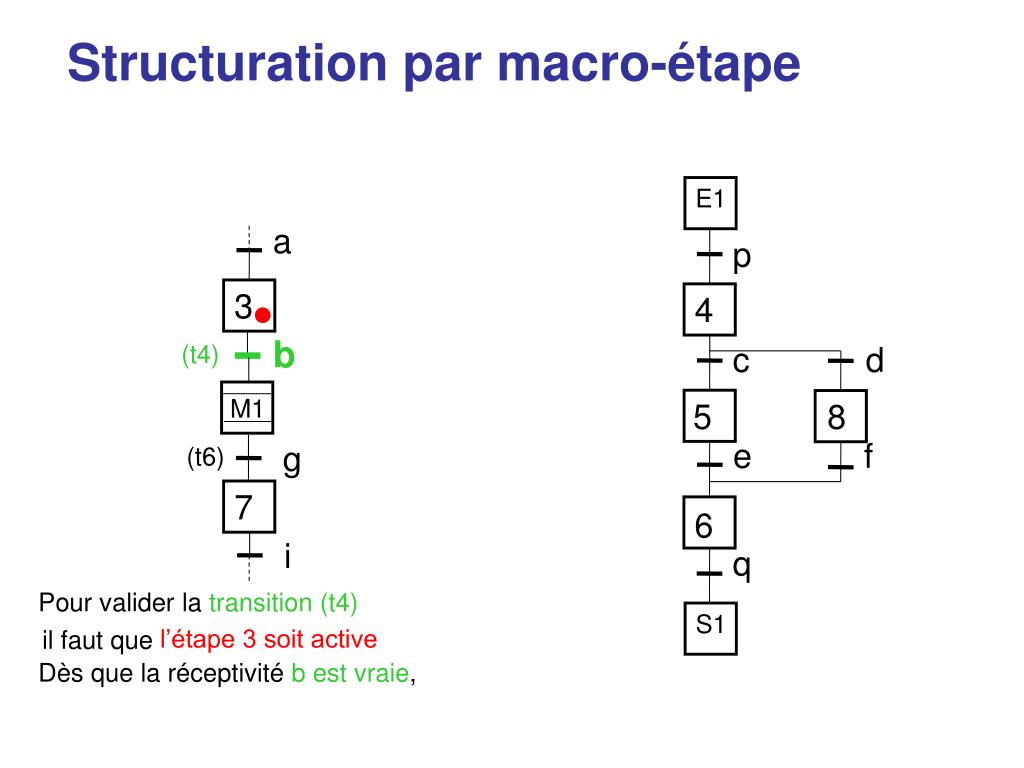

  5. a 3 p 4 c d 5 8 e f 6 S1 E1 q Structuration par macro-étape • b (t4) M1 g (t6) 7 i Pour valider la transition (t4) l’étape 3 soit active il faut que Dès que la réceptivité b est vraie,

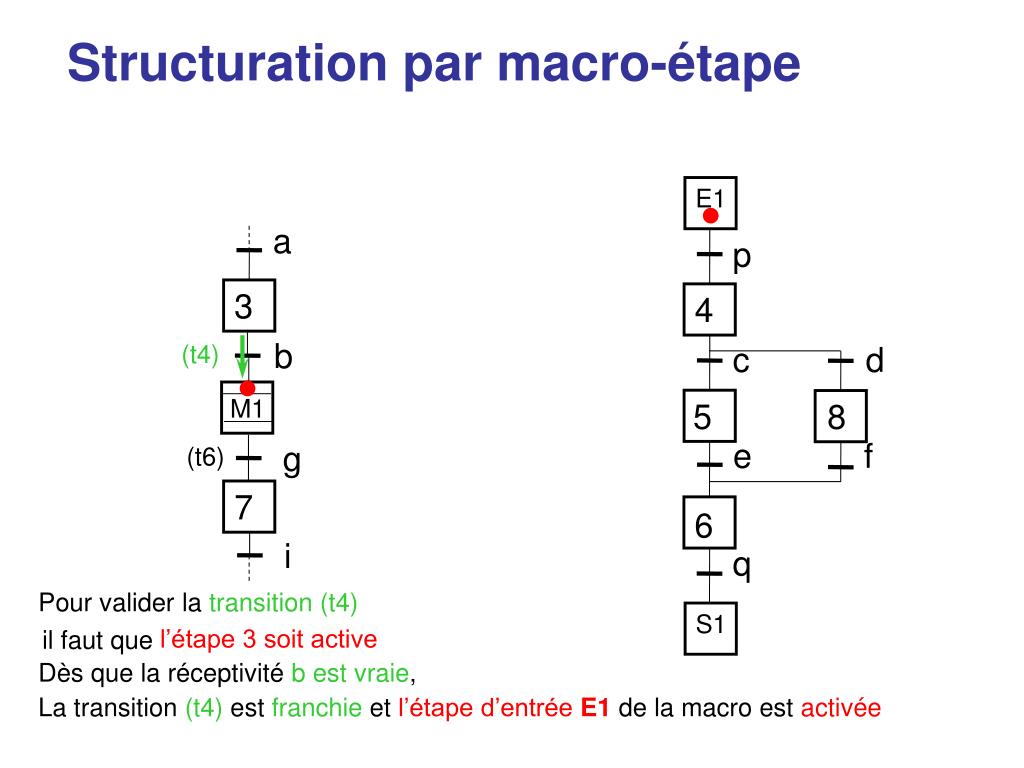

  6. a 3 p 4 c d 5 8 e f 6 S1 E1 q Structuration par macro-étape • b (t4) • M1 g (t6) 7 i Pour valider la transition (t4) l’étape 3 soit active il faut que Dès que la réceptivité b est vraie, La transition (t4) est franchie et l’étape d’entréeE1 de la macro est activée

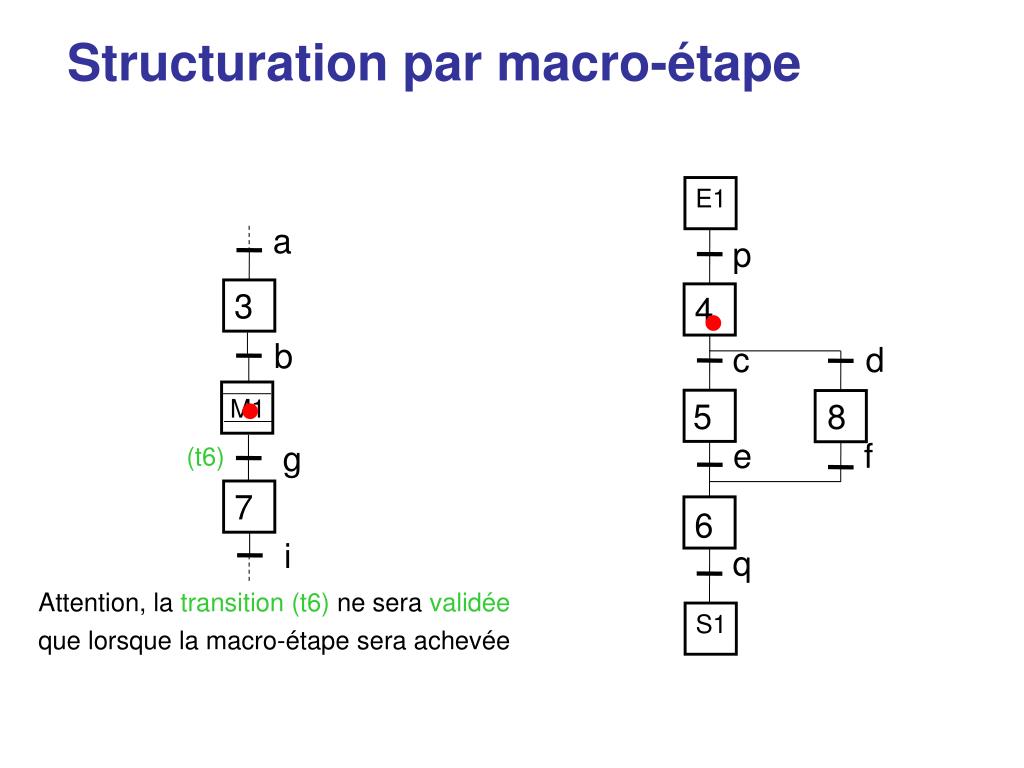

  7. a 3 p 4 c d 5 8 e f 6 E1 S1 q Structuration par macro-étape • b • M1 g (t6) 7 i Attention, la transition (t6) ne sera validée que lorsque la macro-étape sera achevée

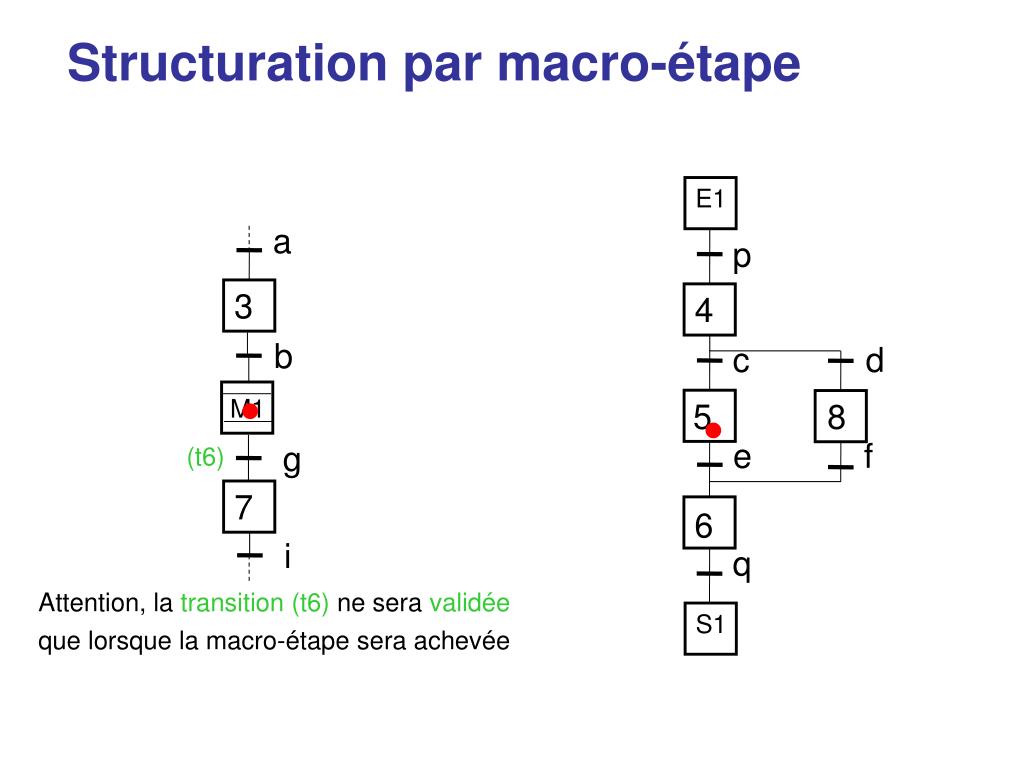

  8. a 3 p 4 c d 5 8 e f 6 S1 E1 q Structuration par macro-étape b • • M1 g (t6) 7 i Attention, la transition(t6) ne sera validée que lorsque la macro-étape sera achevée

  9. a 3 p 4 c d 5 8 e f 6 E1 S1 q Structuration par macro-étape b • M1 g (t6) 7 • i Attention, la transition(t6) ne sera validée que lorsque la macro-étape sera achevée

  10. a 3 p 4 c d 5 8 e f 6 E1 S1 q Structuration par macro-étape b • M1 g (t6) g 7 i • Enfin dès que la réceptivité g sera vraie, la transition(t6) sera franchie.

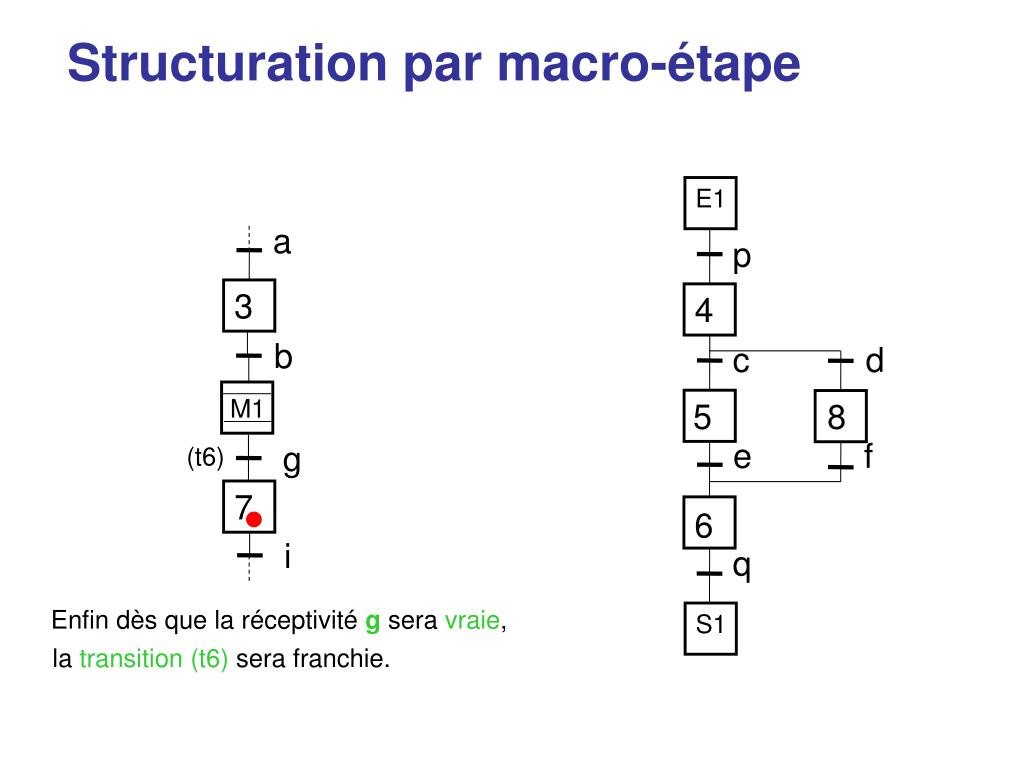

  11. a 3 p 4 c d 5 8 e f 6 E1 S1 q Structuration par macro-étape b M1 g (t6) • 7 i Enfin dès que la réceptivité g sera vraie, la transition(t6) sera franchie.

  12. la transition source la transition puits 5 2 6 3 Compléments sur les transitions

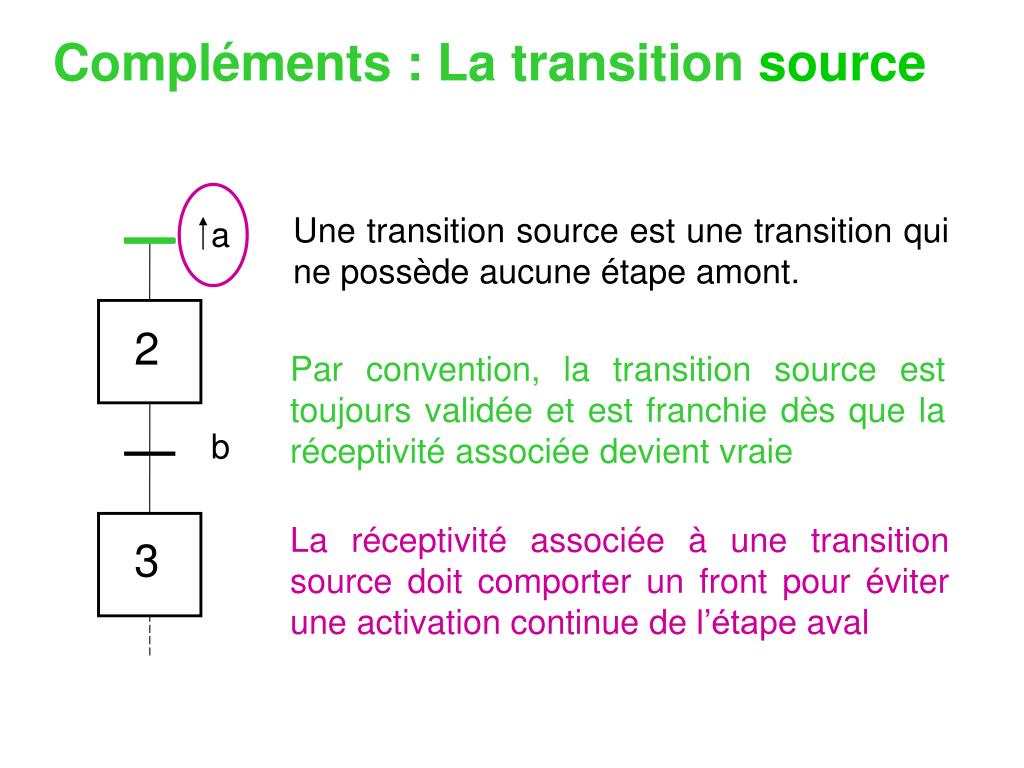

  13. Par convention, la transition source est toujours validée et est franchie dès que la réceptivité associée devient vraie La réceptivité associée à une transition source doit comporter un front pour éviter une activation continue de l’étape aval Compléments : La transition source Une transition source est une transition qui ne possède aucune étape amont. a 2 b 3

  14. • Lors de son franchissement, aucune étape n’est activée. a a Compléments : La transition puits 5 Une transition puits est une transition qui ne possède aucune étape aval. b 6

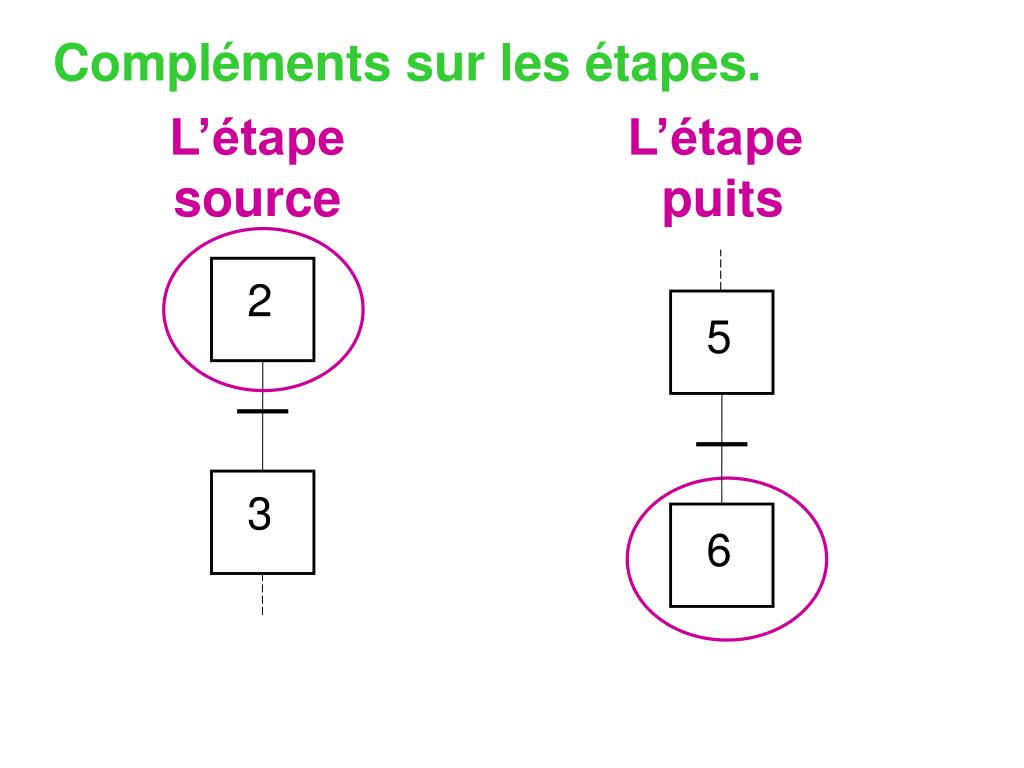

  15. L’étape source L’étape puits 2 5 3 6 Compléments sur les étapes.

  16. • que par un forçage. Compléments : L’étape source 5 Une étape source ne possède pas de transition amont. Elle ne peut être b activée 6

  17. Compléments : L’étape puits 5 Une étape puits ne possède pas de transition aval. Elle ne peut être b que par un forçage. désactivée • 6 •

  18. Fin des compléments sur les macro-étapesles transitions sources et puits Les étapes sources et puits Norme NF EN 60848
