Bild 1 / 9. Fördelar: Extratankar kan placeras långt från Panna/Tekniktank. Rördragning kan göras med klena rör. Elpatron/Reservvärme värmer liten ackumulatorvolym. Varmvatten prioriteras alltid. System med Laddomat 5030 är uppbyggt så här:. GT T. Tank 2. Tank 3. Radiator.

Radiator - slide 1
01 / 9Radiator
1 / 17

Télécharger la présentation

Radiator
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

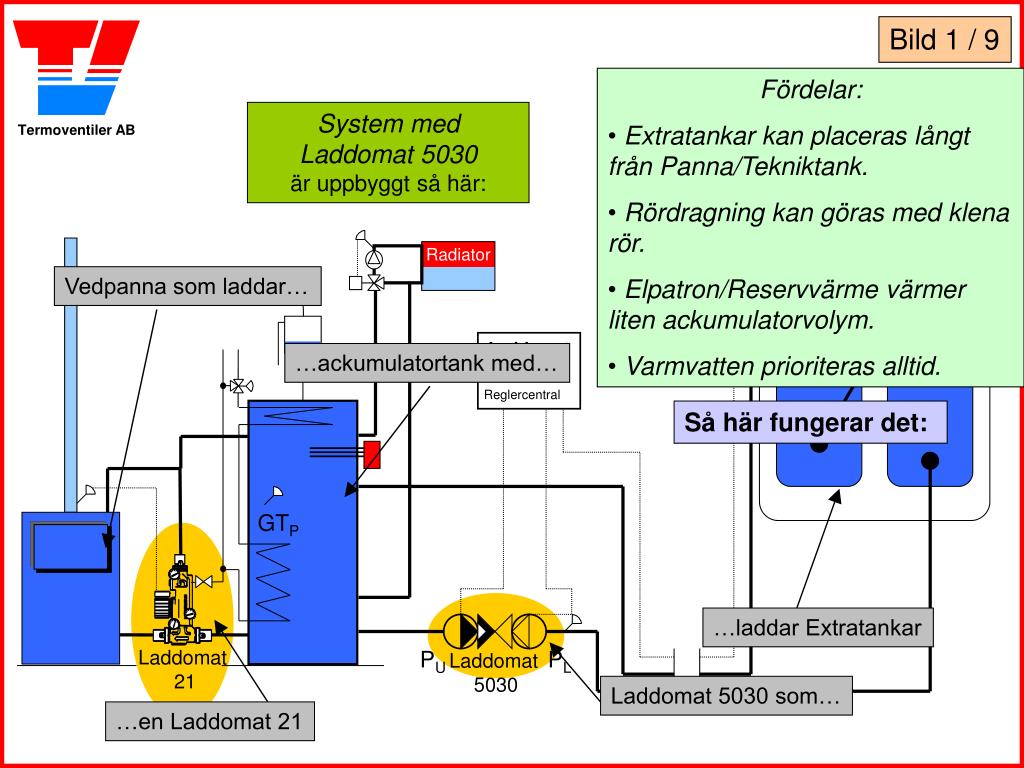

  1. Bild 1 / 9 • Fördelar: • Extratankar kan placeras långt från Panna/Tekniktank. • Rördragning kan göras med klena rör. • Elpatron/Reservvärme värmer liten ackumulatorvolym. • Varmvatten prioriteras alltid. System med Laddomat 5030är uppbyggt så här: GTT Tank 2 Tank 3 Radiator Vedpanna som laddar… Laddomat 3000 Reglercentral …ackumulatortank med… Så här fungerar det: GTP …laddar Extratankar Laddomat 21 PU PL Laddomat 5030 Laddomat 5030 som… …en Laddomat 21

  2. Bild 2 / 9 …tillräckligt för att ge varmvatten… …och värme GTT Tank 2 Tank 3 Radiator Värmen från förra eldningen är slut Laddomat 3000 Reglercentral Elpatronen värmertoppen av tanken… GTP Det är dags att börja elda! …tankarna är kalla och orsakar inga förluster Laddomat 21 PU PL Laddomat 5030 Pannan och…

  3. Bild 3 / 9 GTT Tank 2 Tank 3 Radiator Laddomat 3000 Reglercentral Pannan börjar eldas… GTP …och blir varmare och varmare PU PL Laddomat 5030

  4. Bild 4 / 9 GTT Tank 2 Tank 3 Radiator Rökrörs-termostaten blir varm… Laddomat 3000 Reglercentral Den inbyggda backventilen… GTP …och startar pumpen… …hålls stängd av pumpflödet Det hindrar kylning av pannan under uppstartseldningen PU PL Laddomat 5030 …vattnet börjar cirkulera internt i pannan

  5. Bild 5 / 9 GTT Tank 2 Tank 3 Radiator Tanken laddas med hett vatten Laddomat 3000 Reglercentral GTP PU PL Laddomat 5030 …och pannan kyls med förvärmt vatten

  6. Bild 6 / 9 GTT Tank 2 Tank 2 Tank 3 Tank 3 Radiator När tanken värmts en stund blir givare GTP varm Laddomat 3000 Reglercentral GTP …och pumpen PL börjar föra över värme… …till Tank 2 och Tank 3 som fylls upp. PU PL Laddomat 5030 …och kallt returvatten förs tillbaks till tanken

  7. Bild 7 / 9 GTT Tank 2 Tank 3 Radiator Sedan laddas huvudtanken helt full. Laddomat 3000 Reglercentral GTP När tankarna är helt fulla blir termostat TT varm… TT PU PL Laddomat 5030 Efter en stund slocknar elden och pannan kallnar …och pumpen PL slås av.

  8. Bild 8 / 9 I praktiken töms värmen i Tank 2 och 3 i etapper efter systemets behov, med flera start och stopp av PU Husets radiatorsystem använder värme. GTT Tank 2 Tank 3 Tank 3 Radiator Tank 2 …och värme förs tillbaka. Efter en stund kallnar termostat GTP … Laddomat 3000 Reglercentral GTP …och kallt vatten från Huvudtanken förs över till Tank 2 och 3… PU PL Laddomat 5030 …varpå pumpen PU startar…

  9. Bild 9 / 9 När värmen i Tank 2 och 3 tagit slut blir Termostat GTT kall och… GTT Tank 2 Tank 3 Radiator Elpatronen går igång, det är dags att börja elda igen. Laddomat 3000 Reglercentral GTP PU PL Laddomat 5030 …pumpen PU slås av.
