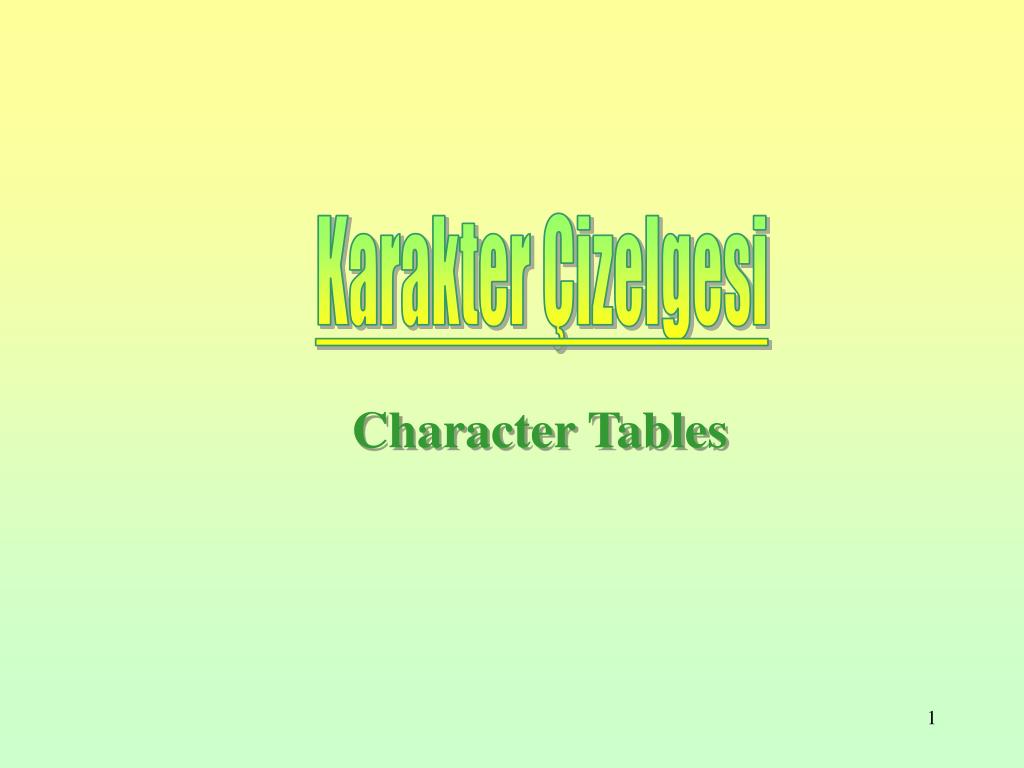

  1. Karakter Çizelgesi Character Tables

  2. Character Tables Each point group has a complete set of possible symmetry operations that are conveniently listed as a matrix known as a Character Table. Point Group Label Symmetry Operations – The Order is the total number of operations In C2v the order is 4: 1 E, 1 C2, 1 v and 1 ’v Character Symmetry Representation Labels 4 characters: İrreducible represention of B2

  3. Karakter Çizelgesi s C E 2 C 3 3 3 v v 1 1 1 A1 - 1 1 1 A2 - 2 1 0 E Simetri işlemleri s s s 2 C E C C ' ' ' 3 3 3 v v v v G 1 1 1 1 1 1 1 İndirgenemez gösterimler (İG) Irreducible representations (IR) G - - - 1 1 1 1 1 1 2 G - - 2 1 1 0 0 0 3 3 sınıf mevcuttur Grup derecesih= 6 (h = 1 +2 +3) Eşdeğer elemanlar ve eşdeğer atomlar sınıf oluşturur. Mulliken Sembolleri

  4. Mulliken Sembolleri A baş dönme eksenine göre simetrik (+) B baş dönme eksenine göre antisimetrik (−) A veya B tek boyutlu İG E iki boyutlu İG T ( veya F)üç boyutlu İG Altindis 1 C2 ( Cn) eksenine, yoksa v işlemine göre simetrik ( = +1) 2 C2 ( Cn) eksenine, yoksa v işlemine göre antisimetrik ( = -1) Alt indis g(gerade)evirme işlemine göre simetrik ( = +1) u(ungerade) evirme işlemine göre antisimetrik ( = −1) Üst indis ' (tek üs)h düzlemine göre simetrik (+) ''(çift üs)“antisimetrik (−)

  5. Mulliken labels

  6. Karakter Çizelgeleri ve Mulliken Sembolleri-1 • C1 group. Consists of a single operation E; thus its order h=1 and number of classes is 1. There is a single irreducible representation. • Cs group. Consists of two operations, E andsh; thus its order h is 2 and the number of classes is 2. There are two irreducible representations. • Ci group. Consists of two operations, E and i. Both its order h and number of classes is 2. Similarly to Cs, the group includes two irreducible one-dimensional representations.

  7. Karakter Çizelgeleri ve Mulliken Sembolleri-2 ÖRNEK: C2v ve C3v nokta gruplarının karakter çizelgelerindeki Mulliken sembollerini belirleyiniz. C2v E C2sxzsyz A1+1+1 +1 +1 Tz A2+1+1-1 -1 Rz B1 +1 -1+1 -1 Tx or Ry B2 +1 -1-1 +1 Ty or Rx C3v E 2C3 3sv A1+1+1+1 Tz A2+1+1-1 Rz E+2 -1 0 (Tx, Ty) or (Rx, Ry)

  8. s s C E 2 C C 2 2 4 4 2 v v d + 2 2 2 A 1 1 1 1 1 z x y , z 1 - - A 1 1 1 1 1 R 2 z - - - 2 2 B 1 1 1 1 1 x y 1 - - B 1 1 1 1 1 xy 2 E 2 0 0 0 ( x , y ), ( R , R ) ( xz , yz ) - 2 x y İkili fonksiyonlar ( d orbitalleri) Tekli fonksiyonlar (p orbitalleri) Karakter Çizelgeleri ve Mulliken Sembolleri-3 C4vnokta grubunun tam karakter çizelgesi

  9. Atom Orbitallerinin Simetrileri-1 • Simetrileri aynı olan atom orbitalleri bağ yaparak molekül orbitallerini oluşturur. • Merkez atoma ait orbitallerin simetrileri ve dejenerelikleri karakter çizelgesinden öğrenilir. Tamamen simetrik Her karakter çizelgesinin ilk indirgenemez gösterimi s orbitaline karşılık gelir.

  10. Atom OrbitallerininSimetrileri-2

  11. Spektroskopik Seçim Kuraları C2V A2, B1, B2 A1, B1, B2 Hepsi Dönme : Rx, Ry, Rz Titreşim (ve öteleme) : x, y, z Raman: x2, y2, z2, xy, xz, yz Mikrodalga aktif Infra-red aktif Raman aktif

  12. İndirgeme İşlemleri-1 ni = indirgenemez gösterim sayısı h = nokta grubu derecesi gc= simetri işlemi sayısı veya katsayısı r = indirgenebilir temsilin karakteri i = indirgenemez temsilin karakteri

  13. İndirgeme İşlemi-2 =2A1+ B1+ B2

  14. İndirgeme İşlemi-3 s(xz) s(yz) C2v E C2 G3N +9 -1 +1 3 aA1 = (1/4)[ ( 1x9x1) + (1x-1x1) + (1x1x1) + (1x3x1)] = (12/4) =3 aA2 = (1/4)[ ( 1x9x1) + (1x-1x1) + (1x1x-1) + (1x3x-1)] = (4/4) =1 aB1 = (1/4)[ ( 1x9x1) + (1x-1x-1) + (1x1x1) + (1x3x-1)] = (8/4) =2 aB2 = (1/4)[ ( 1x9x1) + (1x-1x-1) + (1x1x-1) + (1x3x1)] = (12/4) =3 G3N = 3A1 + A2 + 2B1 + 3B2

  15. İndirgeme İşlemi-4 E 2C3 3sv C3v 15 0 3 G3N n(A1) = 1/6[(1x 15x1) + (2 x 0 x 1) + (3 x 3x 1)] = 1/6 [15 + 0+ 9] = 4 n(A2) = 1/6[(1 x 15 x 1) + ( 2 x 0 x 1) + (3 x 3x –1)] = 1/6 [15 + 0 -9] = 1 n(E) = 1/6[ (1 x 15 x 2) + (2 x 0 x –1) + (3 x 3 x 0)] = 1/6[30 + 0 + 0 ] =5 G = 4A1 + A2 + 5E

  16. Titreşimler Bir molekül için 3N tane serbestlik derecesi vardır. ( N = atom sayısı) Doğrusal moleküllerde (nokta grubu Cv veya Dh) 3N-5, diğer moleküllerde 3N-6 tane temel titreşim bulunur. CO2 (Dh) 3N-5 : 3x3-5 = 4 temel titreşim SO2(C2v) N-6 : 3x3-6 = 3 temel titreşim

  17. NH3 NH3 molekülüne ait 3Nindirgenebilir temsilini indirgeyiniz. a) Dönme hareketinin simetrilerini belirleyiniz. b) Öteleme hareketlerinin simetrilerini belirleyiniz. c) Titreşim hareketlerinin simetrilerini, IR ve R aktifliklerini belirleyiniz. dönme = A2(Rz) + E (Rx,Ry) öteleme= A1(z) + E (x,y) titreşim = 3N –dönme– öteleme titreşim = 2A1(IR,R) + 2E (IR, R)

  18. NH3 IR spektrumu Raman spektrumu titreşim = 2A1(IR,R) + 2E (IR, R) as (asimetrik gerilme) = 3414 cm-1 (E) s (simetrik gerilme) = 3316 cm-1 (A1) as (asimetrik eğilme) = 1627 cm-1 (E) s (simetrik eğilme) = 950 cm-1 (A1)

  19. s = 950 cm-1simetrik eğilme as = 1627 cm-1asimetrik eğilme as= 1627 cm-1asimetrik eğilme s = 3336 cm-1simetrik gerilme as = 3414 cm-1asimetrik gerilme as = 3414 cm-1asimetrik gerilme

  20. H2O G3N = 3A1 + A2 + 2B1 + 3B2 dönme = A2(Rz) + B1 (Ry) + B2 (Rx) öteleme = A1(z) + B1(x) + B2 (y) titreşim = 2A1(IR, R) + B2 (IR, R)  3N-6

  21. H2O vas, 3490 cm-1 vs, 3280 cm-1 , 1644 cm-1 3N-6 = 3 titreşim Raman spektrum
