Citrix XenDesktop 桌面虚拟化

Citrix XenDesktop桌面虚拟化

各种因素驱动虚拟桌面的到来 更低的桌面拥有成本随时随地的访问终端更新和不断的增长法规遵从和数据安全

桌面虚拟化 • VDI（Virtual Desktop Infrastructure） • 下一个IT基础架构的发展热点 • 适合所有类型的员工 • 信息保存在数据中心保证了数据的安全性 • 桌面的性能能够得到提升，因为它和应用后端的服务器都运行在数据中心 • 桌面可以分享最新最强大的服务器硬件 • 可以从任何地点远程访问桌面 • 维护桌面的费用大大降低

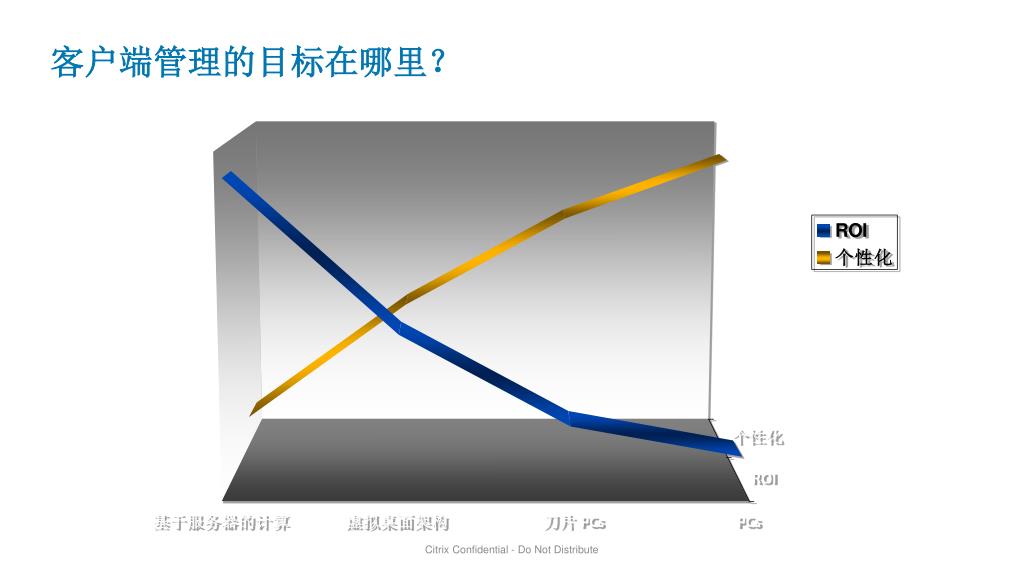

客户端管理的目标在哪里？

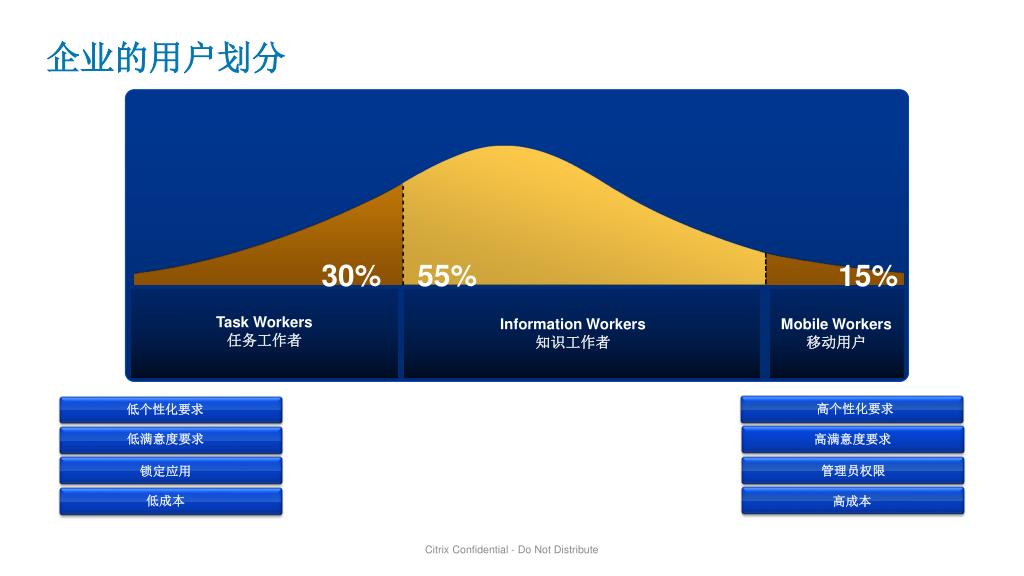

低个性化要求 高个性化要求低满意度要求高满意度要求锁定应用管理员权限低成本高成本企业的用户划分 30% 55% 15% Task Workers 任务工作者 Information Workers 知识工作者 Mobile Workers 移动用户

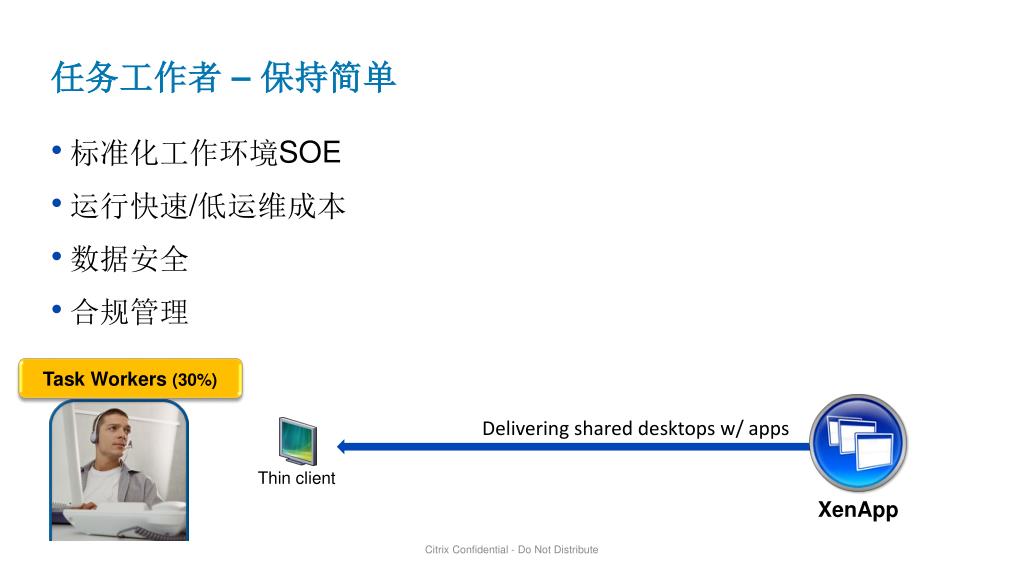

任务工作者 – 保持简单 标准化工作环境SOE 运行快速/低运维成本数据安全合规管理 Task Workers (30%) Delivering shared desktops w/ apps Thin client XenApp

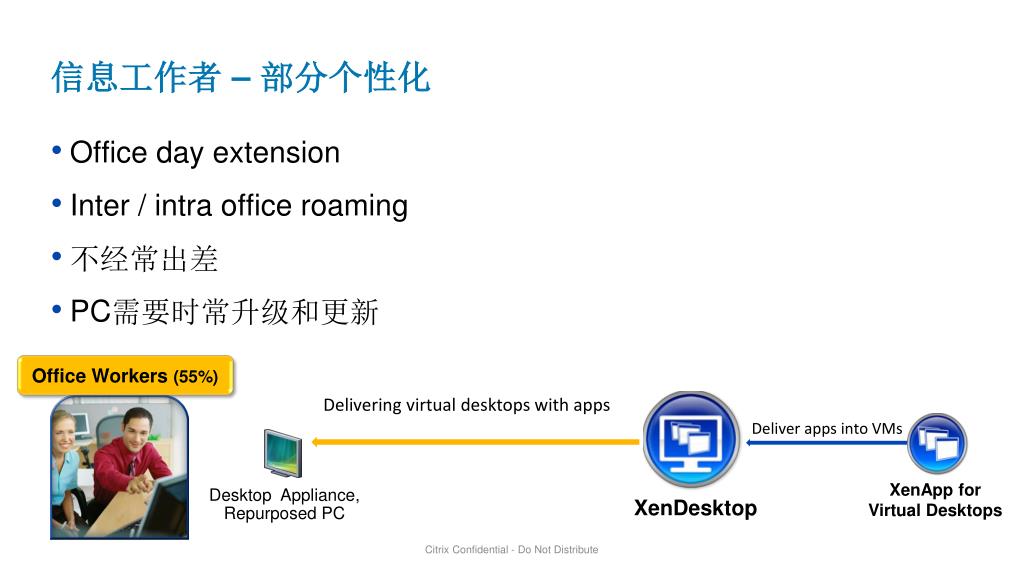

信息工作者– 部分个性化 Office day extension Inter / intra office roaming 不经常出差 PC需要时常升级和更新 Office Workers (55%) Delivering virtual desktops with apps Deliver apps into VMs XenApp for Virtual Desktops Desktop Appliance, Repurposed PC XenDesktop

移动用户 – 最高灵活性 经常出差、离线工作基本没有管理或很少管理 PC需要时常更新和升级 Mobile Workers (15%) Delivering apps into an installed desktop OS Laptop XenApp

什么是个性化？ Applications Folders & Files Gadgets & Widgets RSS, Favorites & Cookies Wallpaper Shortcuts Screen Saver Start Menu and Systray Fonts & Toolbars Search Catalog Drive Labels

个性化 - XenDesktop之前 user profile applications  每个用户都需要一个指定的虚机 operating system OS , apps & profile OS & apps  在虚机上安装操作系统  在虚机上安装应用程序  在虚机上保存用户配置文件 VM

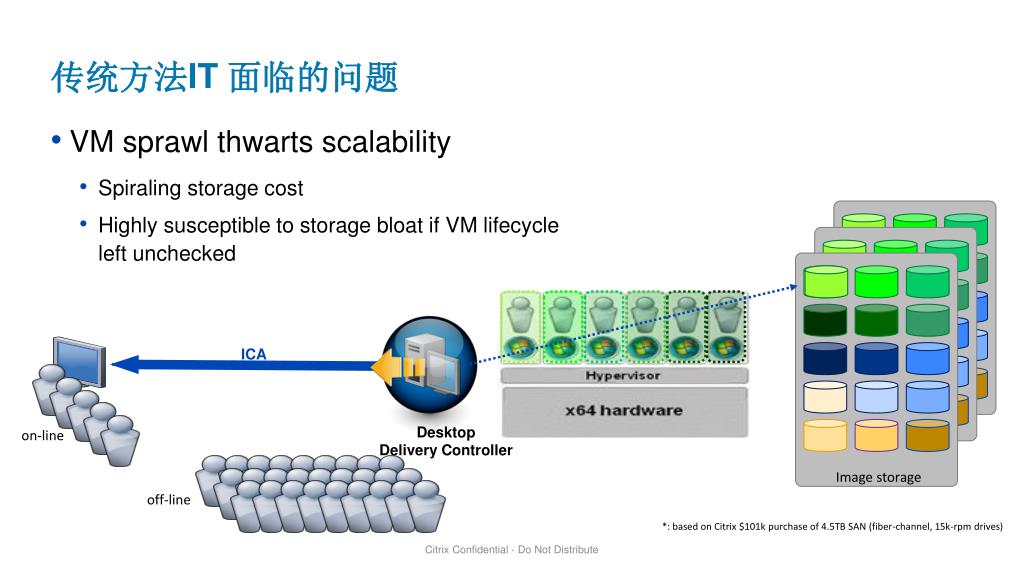

传统方法IT 面临的问题 VM sprawl thwarts scalability Spiraling storage cost Highly susceptible to storage bloat if VM lifecycleleft unchecked DesktopDelivery Controller ICA on-line Image storage off-line *: based on Citrix $101k purchase of 4.5TB SAN (fiber-channel, 15k-rpm drives)

Citrix提供最佳的VDI方案 虚拟化/隔离用户配置文件 User Settings 虚拟桌面高效传输协议ICA 应用虚拟化 Apps 操作系统流处理 OS Users 数据中心按需组合动态交付 • 尽量少的桌面镜像 • 简化桌面镜像 • 避免冲突，减少测试工作量

XenDesktop – 轻松实现个性化  所有用户使用标准镜像– 隔离实现个性化需求 isolation isolation operating system  应用隔离发布  在虚机上安装操作系统  用户配置文件独立存放 VM

桌面交付架构 Desktop Delivery Controller Desktop Performance Monitoring Desktop Support EasyCall Virtual Desktop User Settings Apps XenApp forVirtual Desktops OS User Profiles Desktop Provisioning Desktop Appliances WAN Optimization Secure Remote Access Any Hypervisor or Blade PC

操作系统、应用和用户文件分别管理 • Citrix • 应用和操作系统分离 • 只存放和维护一个OS 影像 • 应用独立运行，动态发布给用户 • 独立管理用户配置文件 • 真正的逻辑集中 • 非Citrix • 应用安装在桌面上 • 每个桌面一个影像 • 每个桌面需要独立管理 • 依然大量的维护和存储，只是从前端移到了后端 1:1 Network Storage Network Storage Hypervisor Xen, Hyper-V, VM

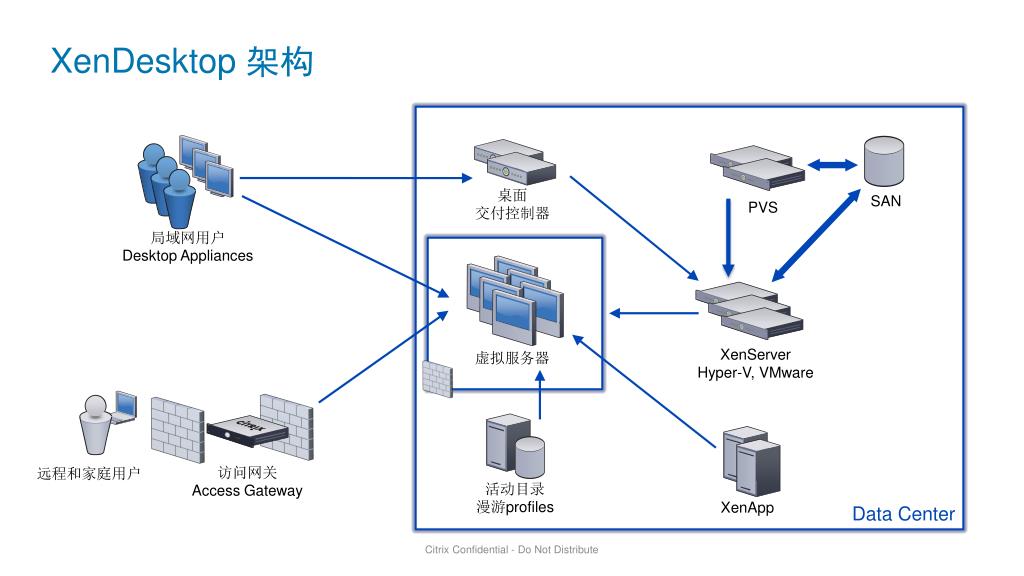

XenDesktop 架构 Data Center 桌面交付控制器 SAN PVS 局域网用户 Desktop Appliances XenServer Hyper-V, VMware 虚拟服务器访问网关 Access Gateway 远程和家庭用户活动目录漫游profiles XenApp

虚拟桌面体验 AccessScenarios Desktop Appliances login Full-Screen unmanaged machines Web page Windowed Full-Screen

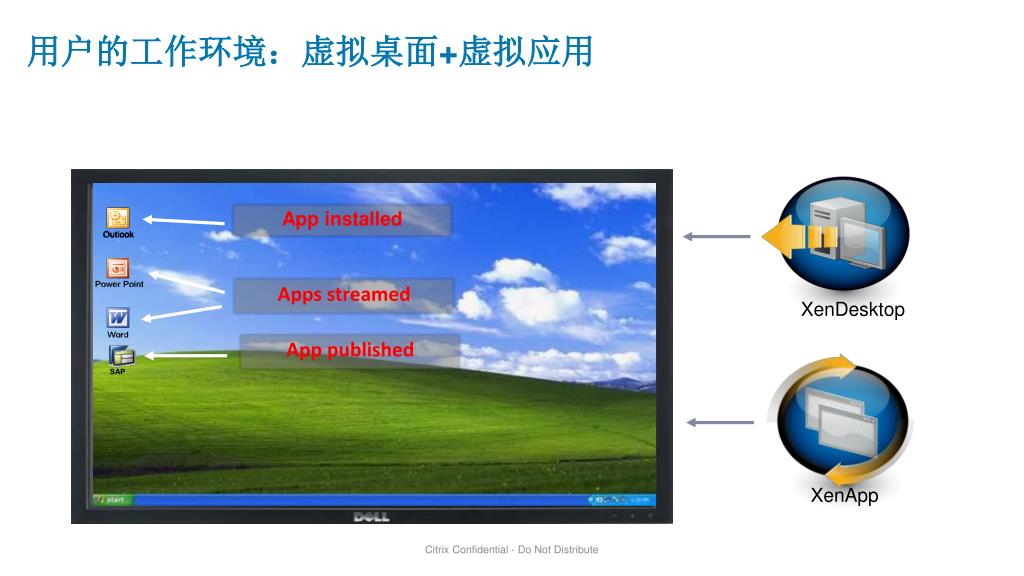

用户的工作环境：虚拟桌面+虚拟应用 App installed Apps streamed XenDesktop App published SAP XenApp

XenDesktop v2工作流程 桌面交付控制器 request license ADOU Licensing Data Store Domain Controller 登录 policies find desktop sign & launch validate ICA prepare resume Profiles Xen, Hyper-V, VM ICA 客户端 Apps • Golden Image: • PV Tools • Virtual Desktop Agent • ICA & Streaming Client OS 虚拟磁盘 VDisk

XenDesktop和XenApp结合使用场景 任务型人员移动办公人员办公室人员共享桌面发布应用 XenApp 瘦客户端发布应用笔记本 XenDesktopEnterprise XenApp for Virtual Desktops 发布应用虚拟桌面发布应用桌面接收器

Rename Enterprise to Advanced Add XA for VDI to new Enterprise & Platinum New Enterprise

XenDesktop 2.0 Includes Virtual Desktop Infrastructure (XenServer 4.1) Virtual Desktop Provisioning (Provisioning Server 4.5 SP1) Desktop Delivery Controller (DDC 2.0) XenDesktop Setup Wizard Virtual Desktop Agent with ICA Service(Version 1.0)

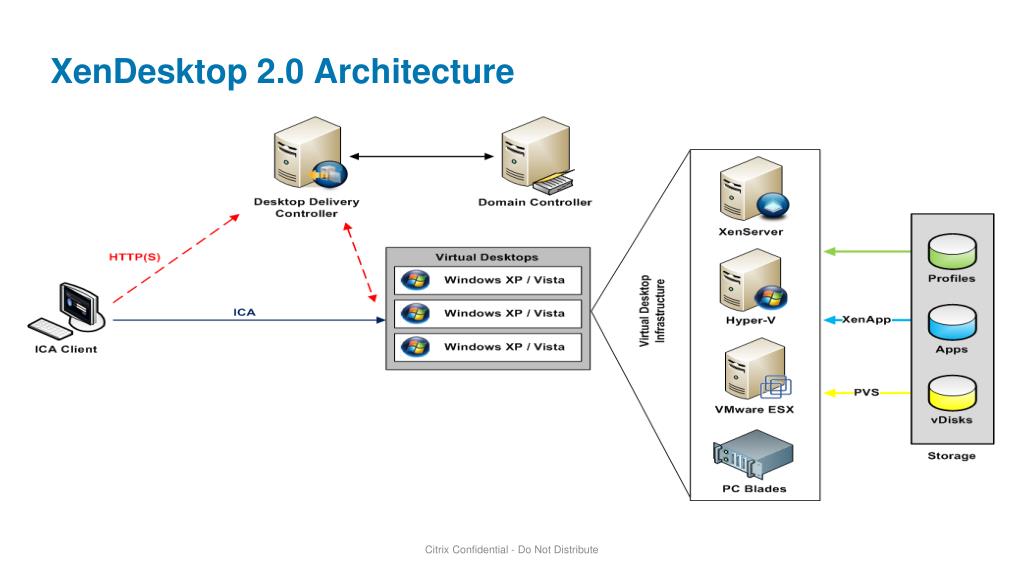

XenDesktop 2.0 Architecture
