  1. Nuevo CQM1H Omron Electronics SA

  2. Necesidades Demandas de los mercados objetivo ( Packing, Alimentación, Plástico, XA, water treatment, etc.) Centralización y descentralización Red de controladores Comunicaciones serie Control de temperatura multilazo Analogía Monitorización local y remota Comunicaciones con NT’s, modems.. Ahorro de cableado Buses de campo Funcionalidad en proceso de datos Alta capacidad de memoria Cálculos en coma flotante Control de ejes Contaje rápido Control de servos Sincronismo Nuevo CQM1 FY99

  3. Mejora de las comunicaciones -Tarjeta Controler Link - Com Board Serie 2 puertos Mejora de la adaptación a aplicaciones especiales Concepto del doble slot para tarjetas opcionales Desarrollo de nuevas tarjetas ( HSC ) Concepto CQM1H Mejora de la funcionalidad -Memoria prog.: de 7 a 15Kw -DM: de 6 a 12Kw -E/S: de 256 a 512 puntos -Rapidez: 33% más rápido -Más potencia en instrucciones ( STUP, FLOAT, SEND, RECV PMCR, TTIM ) Nuevo CQM1 FY99

  4. Estructura CQM1H Alojamiento memoria Nueva Fuente ( proyecto) Slots para Tarjetas Opcionales ( CQM1H-CPU51, 61) Puerto Periféricos TIPO CS1 Puerto RS232C CPUCQM1H-CPU21,51,61 Nuevo Módulo CLK Nuevos Módulos analógicos Nuevo CQM1 FY99

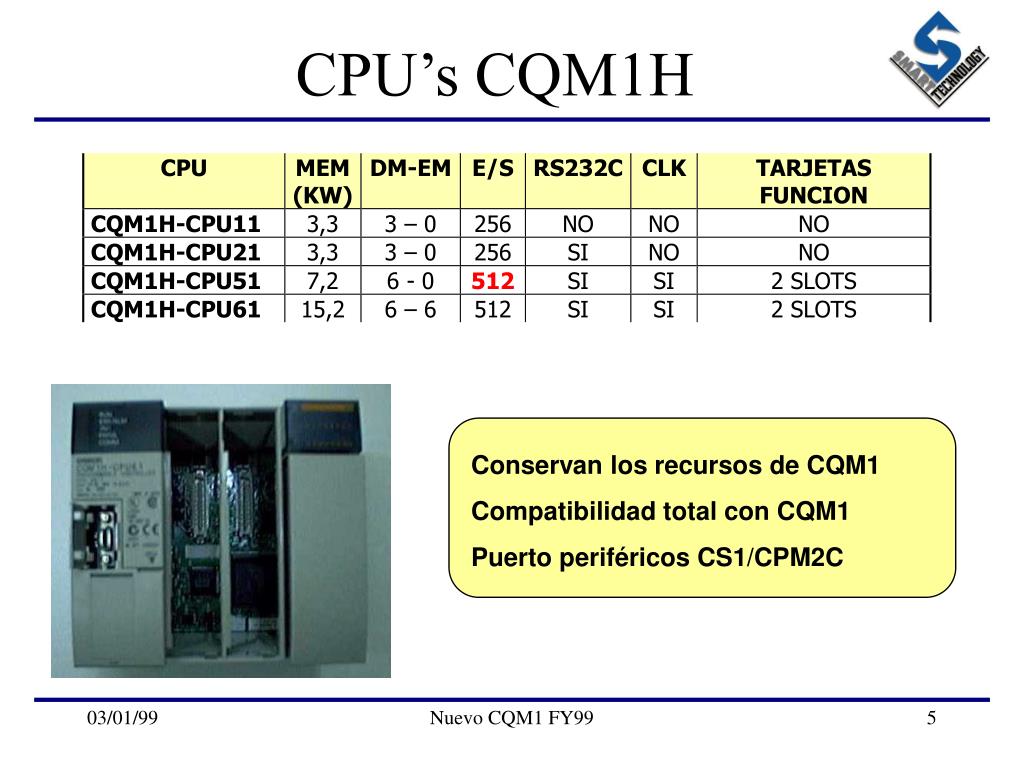

  5. CPU’s CQM1H Conservan los recursos de CQM1 Compatibilidad total con CQM1 Puerto periféricos CS1/CPM2C Nuevo CQM1 FY99

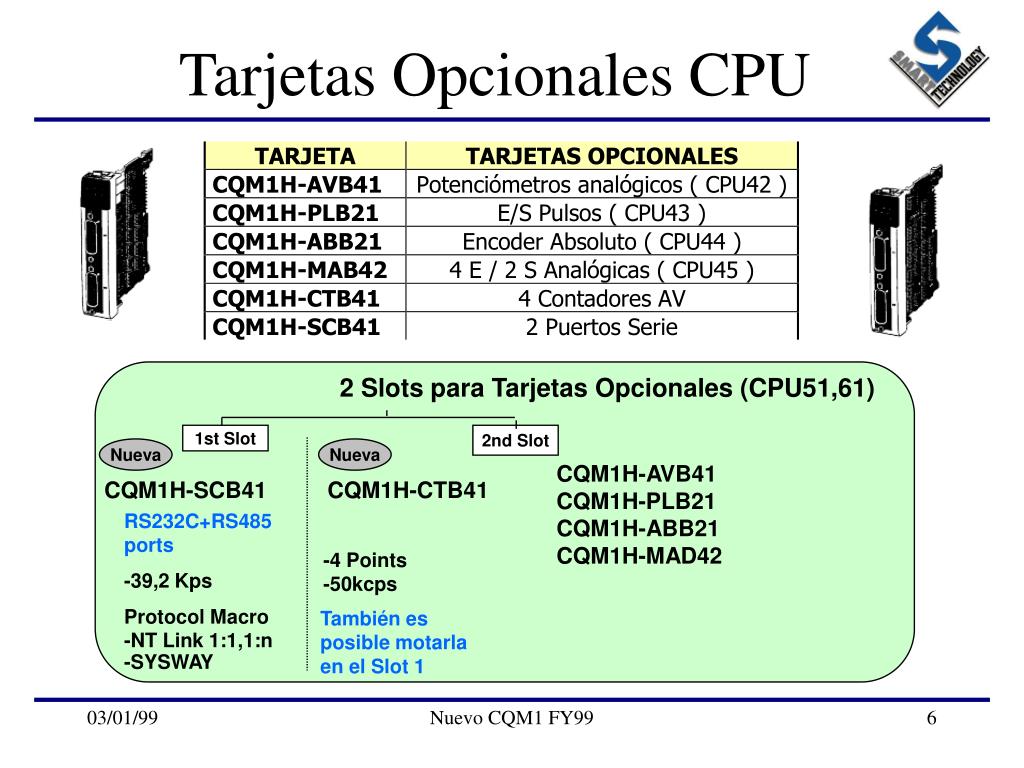

  6. Tarjetas Opcionales CPU 2 Slots para Tarjetas Opcionales (CPU51,61) 1st Slot 2nd Slot Nueva Nueva CQM1H-AVB41 CQM1H-PLB21 CQM1H-ABB21 CQM1H-MAD42 CQM1H-SCB41 CQM1H-CTB41 RS232C+RS485 ports -39,2 Kps Protocol Macro -NT Link 1:1,1:n -SYSWAY -4 Points -50kcps También es posible motarla en el Slot 1 Nuevo CQM1 FY99

  7. Nueva tarjeta CQM1H-CTB41 Hasta 2 tarjetas por PLC ! Nuevo CQM1 FY99

  8. CQM1-AD042 CQM1-DA022 No precisan Módulo de alimentación IPS Pueden usarse con cualquier CPU ( CQM1/H) Diferencias con anteriores: Bornes en AD042 ( COM-->NC ) Rangos de entrada 0-5V, 0-20mA Sin SW9 en AD042 ( selecc 2 / 4 ) Sin SW10 ( valor medio ) Sin led ‘Rotura de cable’ Valores fin de escala como en CPU45 Aumento del consumo interno Tarjetas Analógicas Los modelos CQM1-AD041 / DA021 no se discontinuarán Nuevo CQM1 FY99

  9. CQM1H-CLK21 Solo aplicable a las CPU’s 51 y 61 Se instala entre la FA y la CPU Funcionalidad Controller Link como C200HW-CLk21 Data Links SEND / RECV FINS ( programación a través de red ) Tarjeta Controller Link Nuevo CQM1 FY99

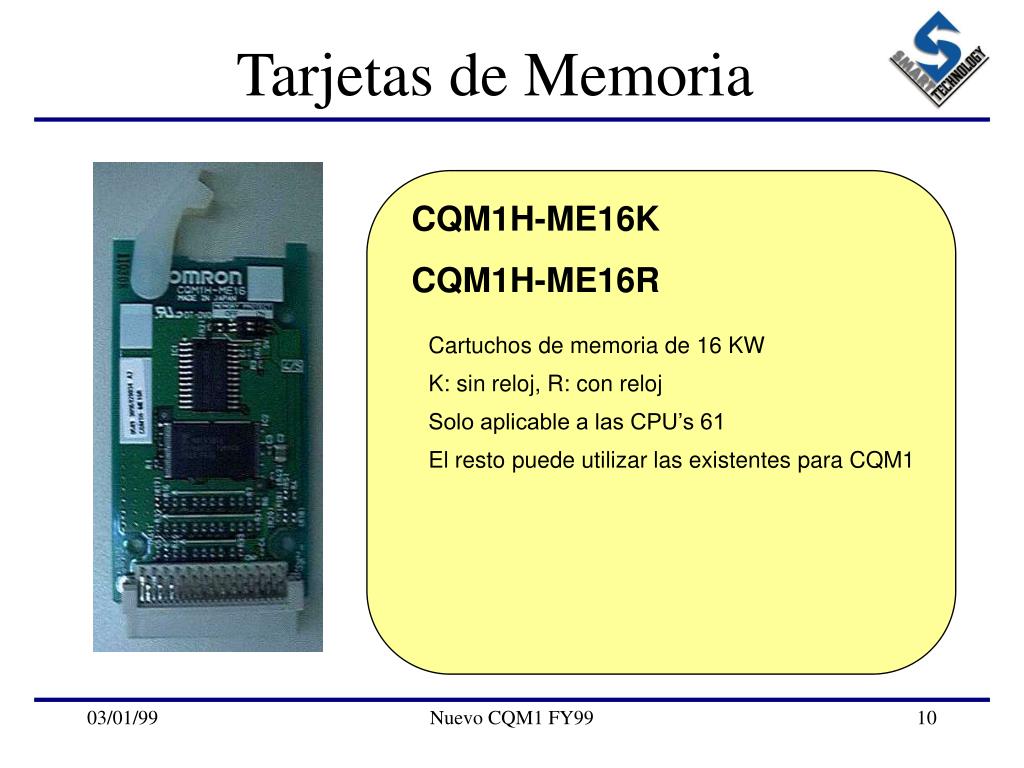

  10. CQM1H-ME16K CQM1H-ME16R Cartuchos de memoria de 16 KW K: sin reloj, R: con reloj Solo aplicable a las CPU’s 61 El resto puede utilizar las existentes para CQM1 Tarjetas de Memoria Nuevo CQM1 FY99

  11. Aplicaciones típicas Temperatura Hasta 14 Lazos centralizados ( antes 7 ) Tarjetas CQM1-TC. 1/2 lazos. 4/2 Ch Consumo: 0,22 A Máx. Núm módulos: 7 ( CPU 51, 61 ) Nuevo CQM1 FY99

  12. Aplicaciones típicas Contaje Hasta 5 puntos de contaje en CPU y 8 en tarjertas • CPU • 1: 5 Khz / 2.5 Khz • 4: 1khz • (PLB21) • 2: 25 khz • CTB41 (2) • 8: 50 khz Salida de pulsos: 2 usando PLB21 ( como CPU43 ) Nuevo CQM1 FY99

  13. Aplicaciones típicas Analogía Hasta 24 E / 12 S ( antes 10 E / 4 S ) 4 E 4 E 4 E 4 E 4 E 2 S 2 S 2 S 2 S 2 S • MAD42 • 4 E / 2 S Tarjetas CQM1-AD042/ 022 ( 6 Ch en total ) Consumo: 0,170 + 0,34 A = 0,51 A Máx. Núm módulos: 9-10 ( CPU 51, 61 ) Nuevo CQM1 FY99

  14. Aplicaciones típicas Comunicaciones 4 Puertos serie y 1 de red • Comboard (2) • Host link • Nt Link 1:N • ASCII • PC Link • Protocol • Serie • Host link • Nt Link • ASCII • PC Link • Periféricos • Host link • Nt Link • CLK • FINS • Data link Buses de Campo: Compobus S, AS-I, Device Net ( esclavo ) Nuevo CQM1 FY99

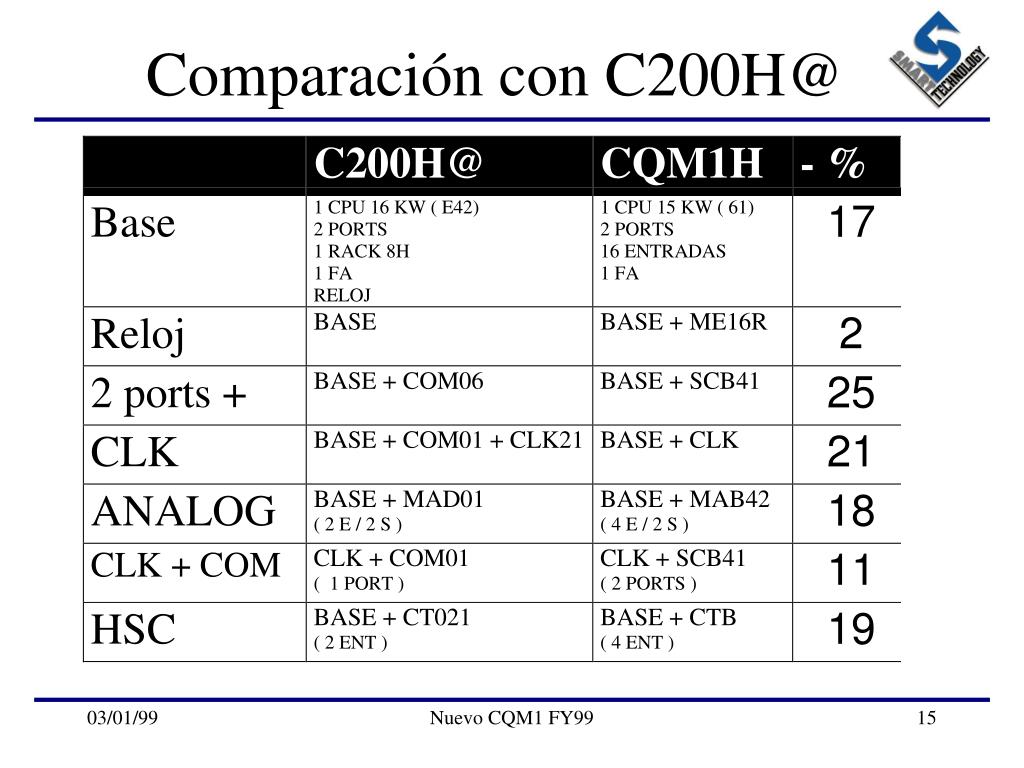

  15. Comparación con C200H@ Nuevo CQM1 FY99
