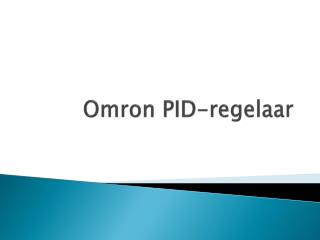

  1. OmronPID-regelaar

  2. Inleiding • Onderdelen • Schema • Doel • Parameters • Samenvatting

  3. Onderdelen • 3 automaten • Contactor • SSR • 24V transfo • Omron E5CK • Verwarmingselement

  4. Doel • Dode tijd TD • Tijdsconstante τ • Procesversterking Ks

  5. Parameters

  6. Parameters: Td • Starten op kamertemperatuur • Vermogen naar element sturen • 1e verandering waarnemen • Tijd tussen sturen en 1e verandering

  7. Parameters: Ks • Controlperiod (heat) [s] • 2s instellen

  8. Parameters: Tau • Temperatuur stabiliseren • Laten afkoelen • Temp ifv de tijd • Grafiek opmaken => 63% methode

  9. Samenvatting • Operation list uitprinten • Aansluiting op klem 3 en 4 • TD , Ks en τ bepalen • Grafiek Temp ifv de tijd
