Apresentação Edifícios comerciais Edifícios residenciais
Edifícios comerciais • Regulamentação comercial

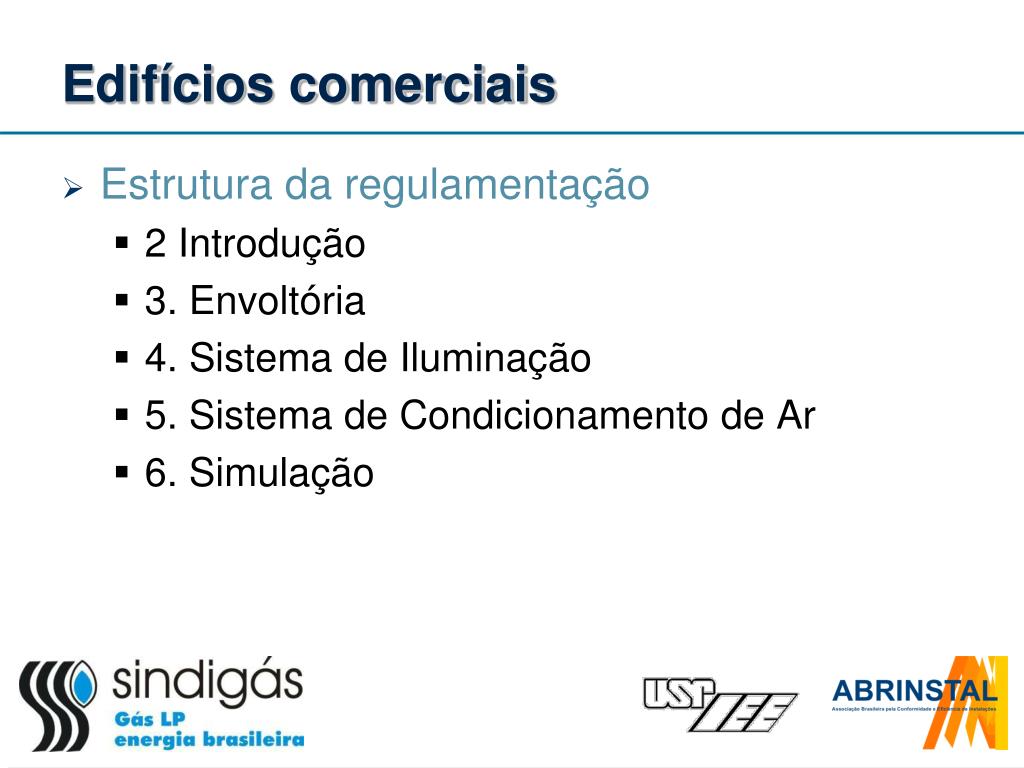

Edifícios comerciais • Estrutura da regulamentação • 2 Introdução • 3. Envoltória • 4. Sistema de Iluminação • 5. Sistema de Condicionamento de Ar • 6. Simulação
Edifícios comerciais • Estrutura da regulamentação • 2 Introdução • 3. Envoltória • 4. Sistema de Iluminação • 5. Sistema de Condicionamento de Ar • 6. Simulação

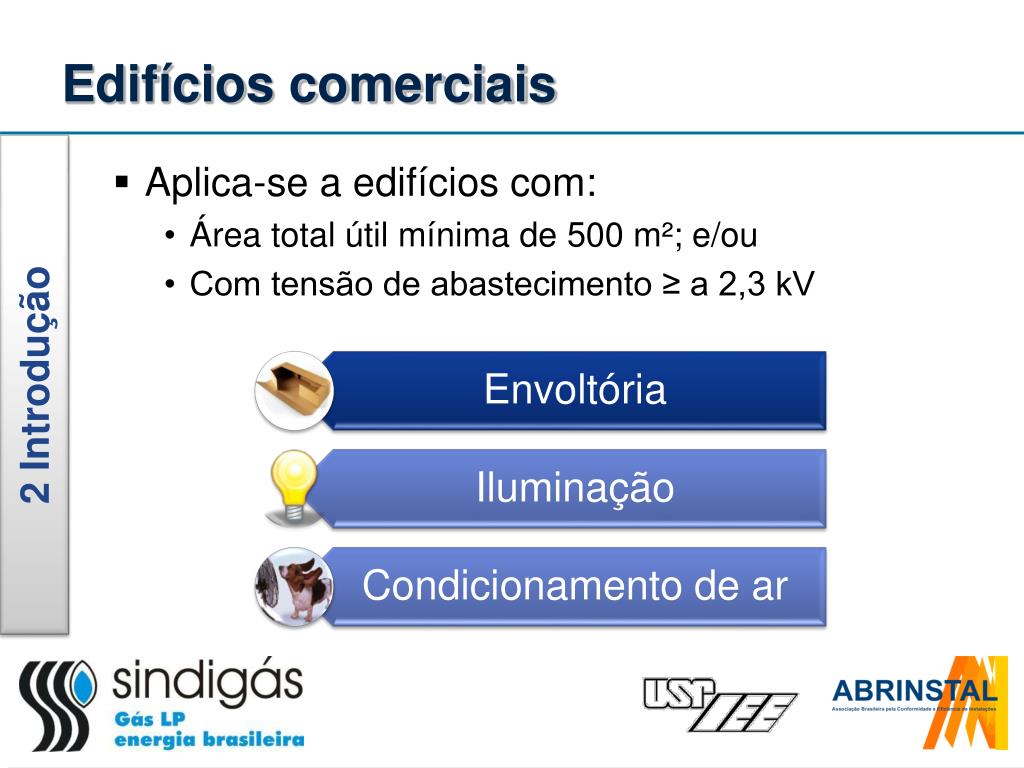

Edifícios comerciais 2 Introdução • Aplica-se a edifícios com: • Área total útil mínima de 500 m²; e/ou • Com tensão de abastecimento ≥ a 2,3 kV
Edifícios comerciais 2 Introdução

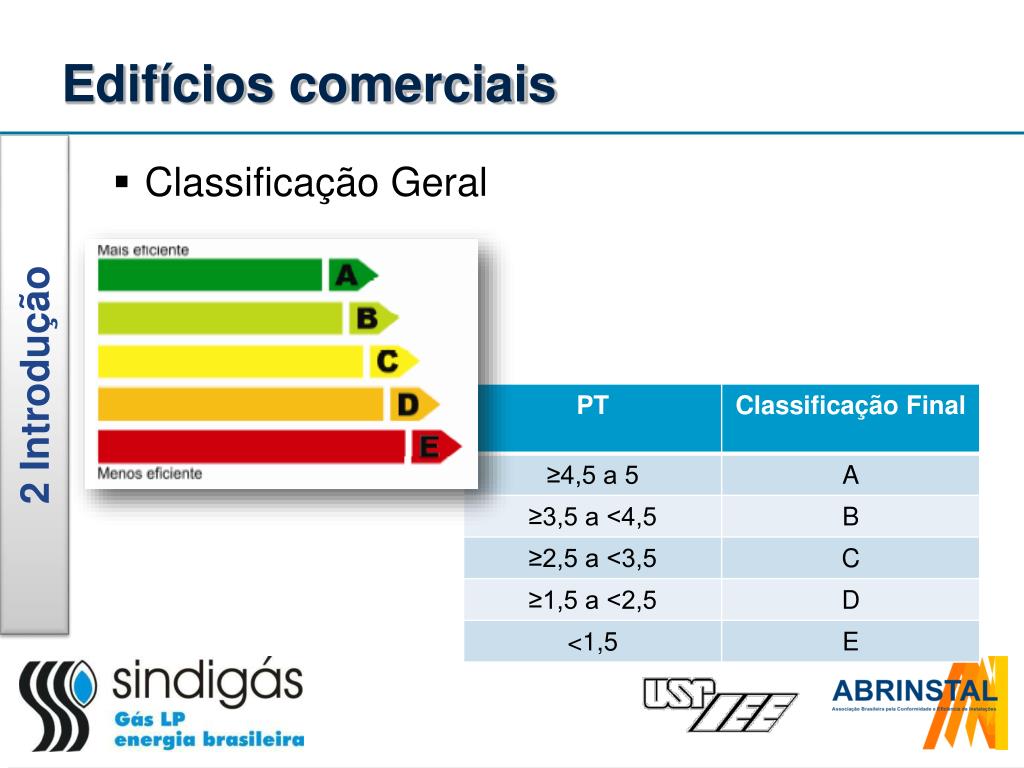

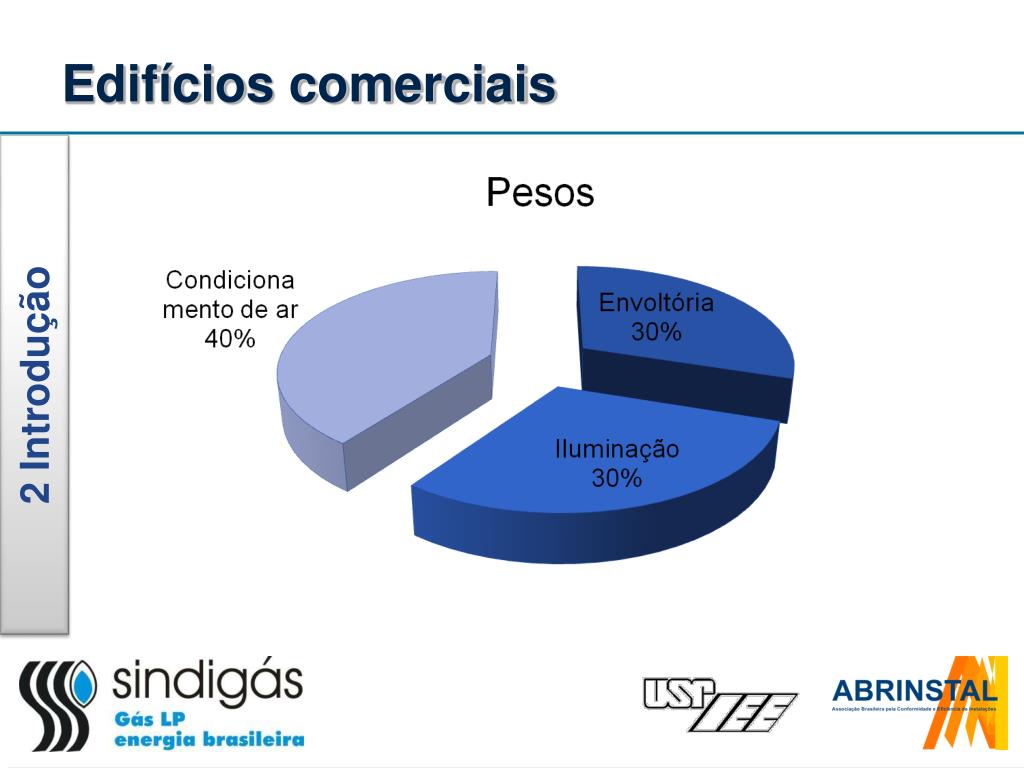

Edifícios comerciais 2 Introdução • Classificação Geral
Edifícios comerciais 2 Introdução • 2 Introdução • 2.3 Pré-requisitos gerais • 2.3.1 Circuitos elétricos • 2.3.2 Aquecimento de água • 2.3.3 Elevadores • 2.4. Pré-requisitos específicos • 2.5. Bonificações
Edifícios comerciais 2 Introdução • 2 Introdução • 2.3 Pré-requisitos gerais • 2.3.1 Circuitos elétricos • 2.3.2 Aquecimento de água • 2.3.3 Elevadores • 2.4. Pré-requisitos específicos • 2.5. Bonificações

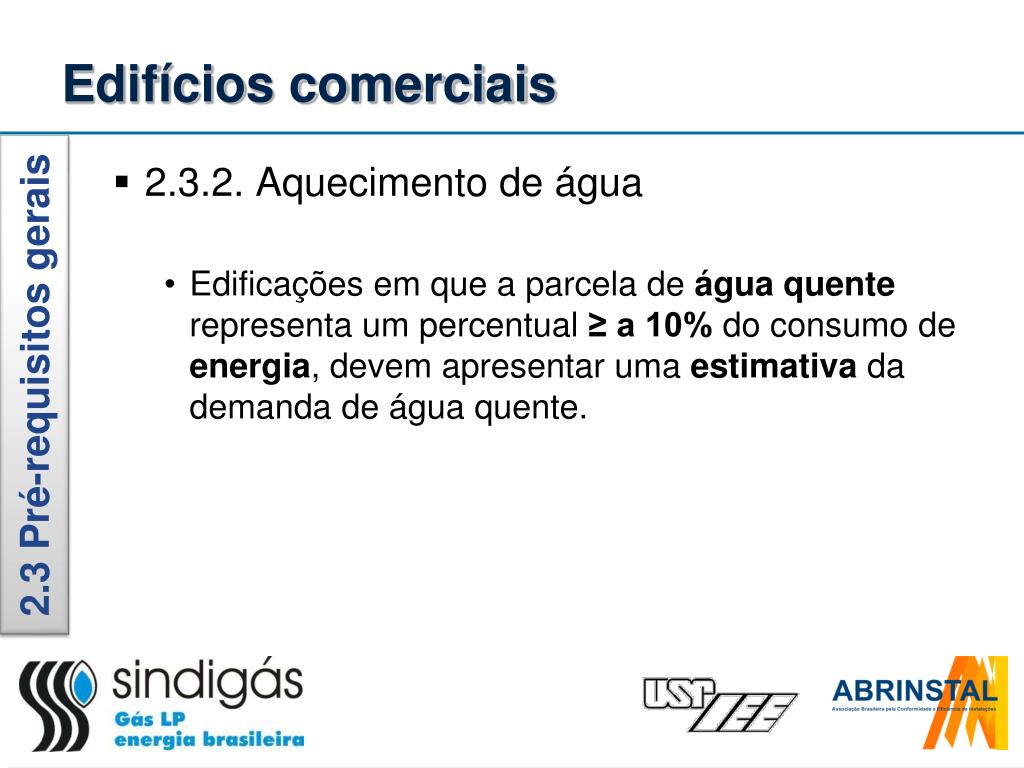

Edifícios comerciais 2.3 Pré-requisitos gerais • 2.3.2. Aquecimento de água • Edificações em que a parcela de água quente representa um percentual ≥ a 10% do consumo de energia, devem apresentar uma estimativa da demanda de água quente.

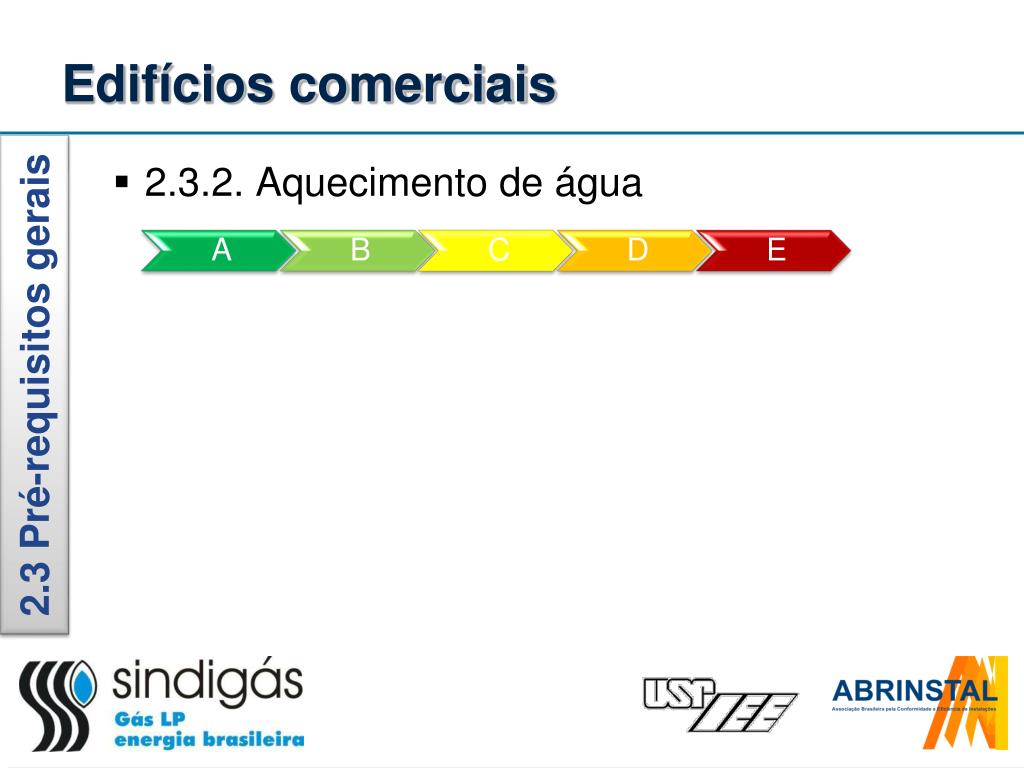

Edifícios comerciais 2.3 Pré-requisitos gerais • 2.3.2. Aquecimento de água
Edifícios comerciais 2.3 Pré-requisitos gerais Sistemas sempre isolados termicamente • 2.3.2. Aquecimento de água • Comprovar que 100% da demanda de água quente é atendida por um ou mais dos sistemas: • Sistema de aquecimento solar • Aquecedores a gás do tipo instantâneo • Sistemas de aquecimento por bombas de calor • Caldeiras a gás
Edifícios comerciais 2.3 Pré-requisitos gerais • 2.3.2. Aquecimento de água • Sistema de aquecimento solar • Reservatórios - Selo PROCEL • Coletores Solares - ENCE (A ou B)

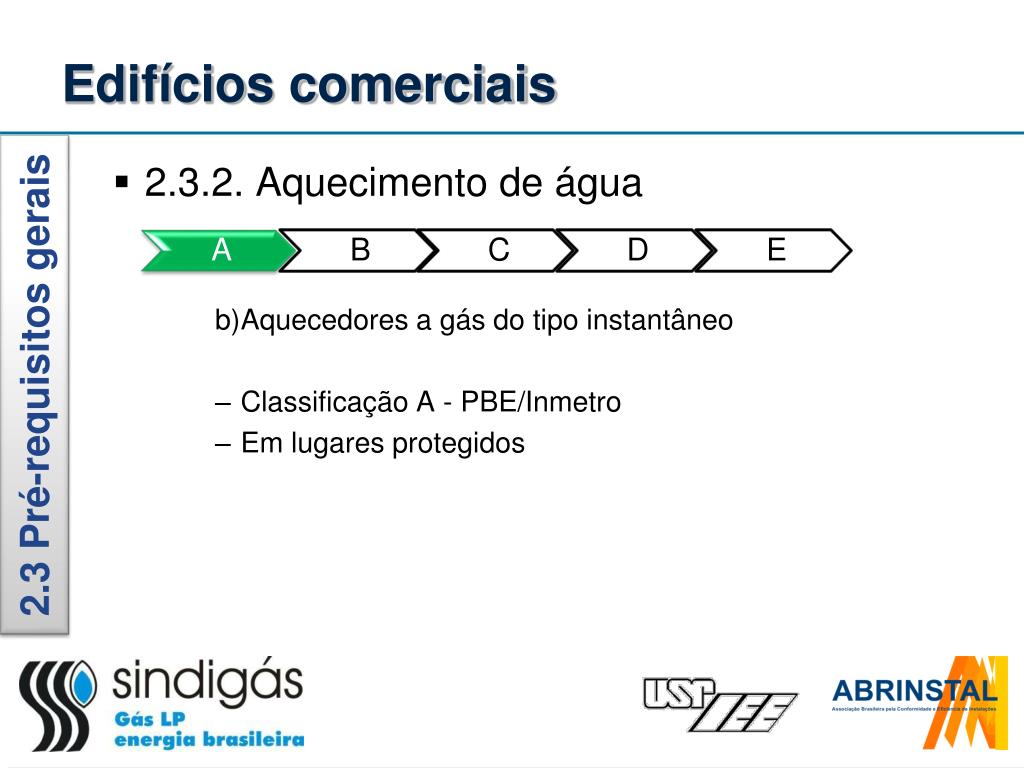

Edifícios comerciais 2.3 Pré-requisitos gerais • 2.3.2. Aquecimento de água • Aquecedores a gás do tipo instantâneo • Classificação A - PBE/Inmetro • Em lugares protegidos
Edifícios comerciais 2.3 Pré-requisitos gerais • 2.3.2. Aquecimento de água • Sistemas de aquecimento de água por bombas de calor • COP ≥ a 3,0 W/W
Edifícios comerciais 2.3 Pré-requisitos gerais • 2.3.2. Aquecimento de água • Caldeiras a gás • Requisitos mínimos de eficiência (ASHRAE)
Edifícios comerciais 2.3 Pré-requisitos gerais • 2.3.2. Aquecimento de água • Comprovar que 70% da demanda de água quente é atendida por um ou mais dos sistemas: • Sistema de aquecimento solar • Aquecedores a gás do tipo instantâneo • Sistemas de aquecimento por bombas de calor • COP ≥ a 2,0 W/W • Caldeiras a gás
Edifícios comerciais 2.3 Pré-requisitos gerais • 2.3.2. Aquecimento de água • Edifícios com sistema de aquecimento solar e a gás que atendam menos de 70% da demanda de água e sejam complementados por sistemas elétricos. • Aquecedores elétricos de passagem, chuveiros elétricos e torneiras elétricas (≤ 4.600 W) • Aquecedores elétricos de hidromassagem (≤ 5.000 W) • Aquecedores elétricos por acumulação (boiler) (“A”)
Edifícios comerciais • Estrutura da regulamentação • 2 Introdução • 3. Envoltória • 4. Sistema de Iluminação • 5. Sistema de Condicionamento de Ar • 6. Simulação
Edifícios comerciais • Estrutura da regulamentação • 2 Introdução • 3. Envoltória • 4. Sistema de Iluminação • 5. Sistema de Condicionamento de Ar • 6. Simulação
Edifícios comerciais • Estrutura da regulamentação • 2 Introdução • 3. Envoltória • 4. Sistema de Iluminação • 5. Sistema de Condicionamento de Ar • 6. Simulação
Edifícios comerciais 5 Condicionamento de ar • 5.1.3. Condicionamento de ar por aquecimento artificial • Sistema de aquecimento artificial devem atender aos indicadores mínimos de eficiência • Bombas de calor (≥ a 3,0 W/W) • Condicionamento de ar com ciclo reverso (≥ a 3,0 W/W) • Caldeiras a gás (ASHRAE)
Edifícios comerciais 5 Condicionamento de ar • 5.4. Sistemas de condicionamento de ar não regulamentados pelo INMETRO • Tabelas (ASHRAE) variável conforme o ano

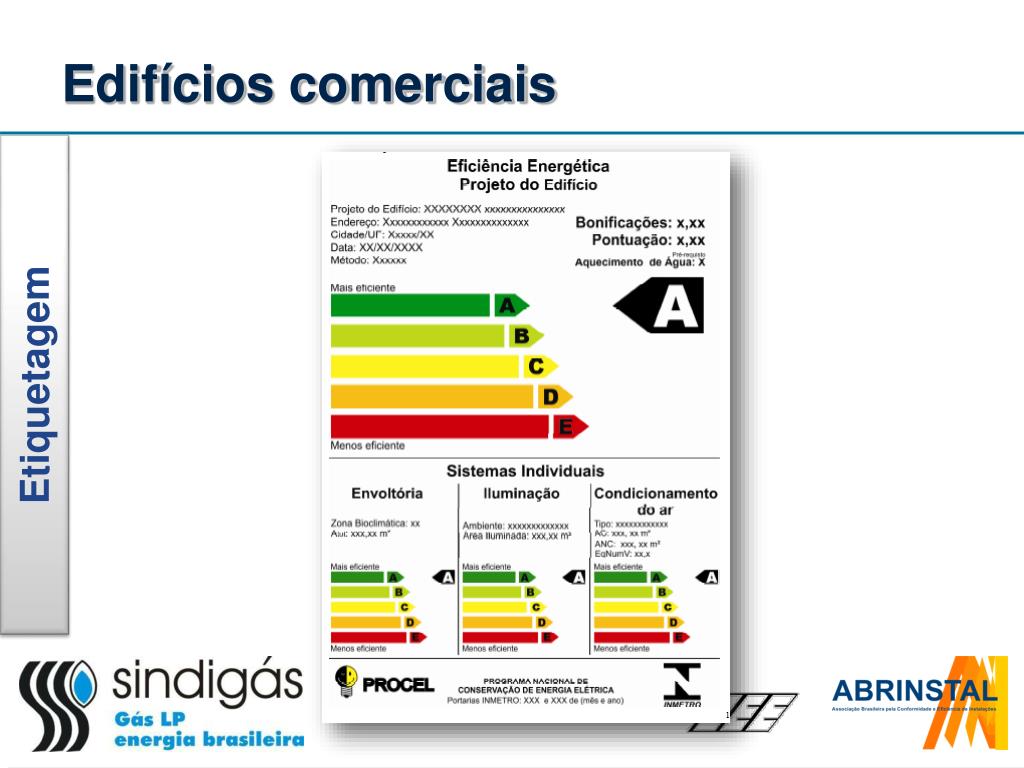

Edifícios comerciais Etiquetagem

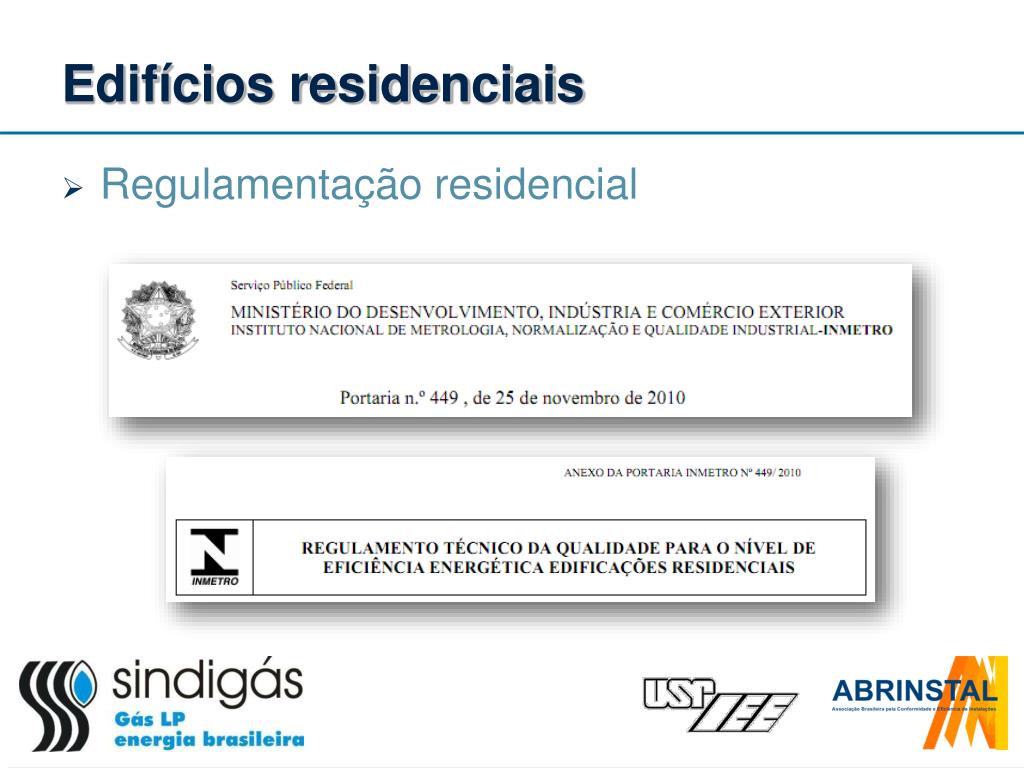

Edifícios residenciais • Regulamentação residencial

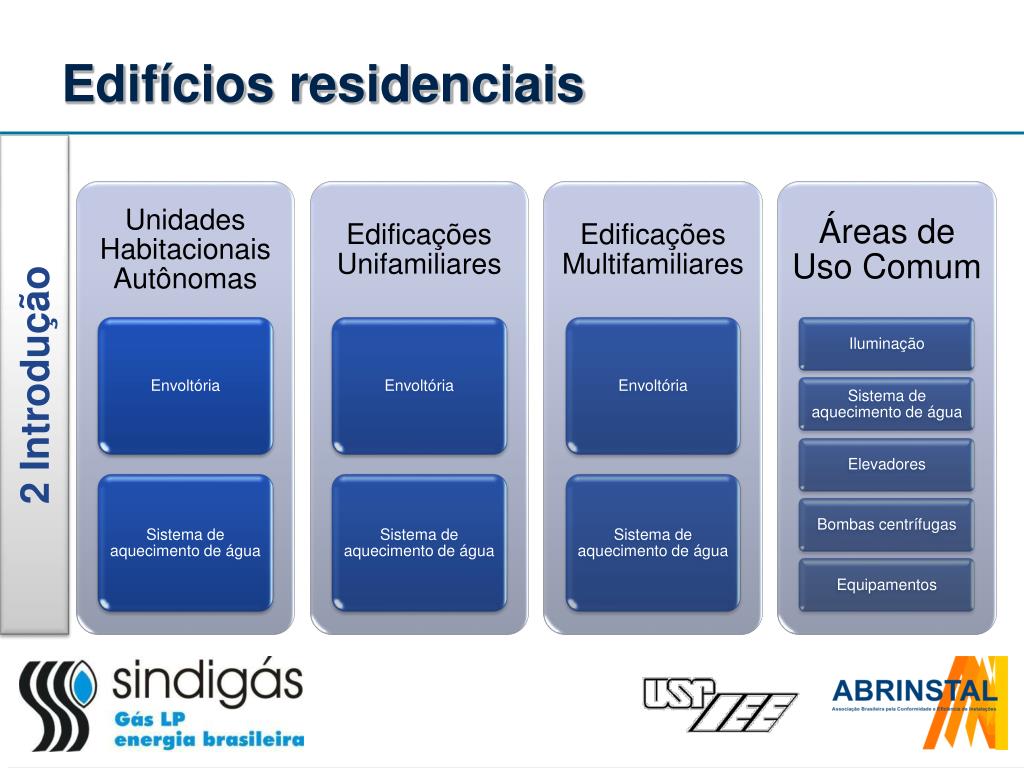

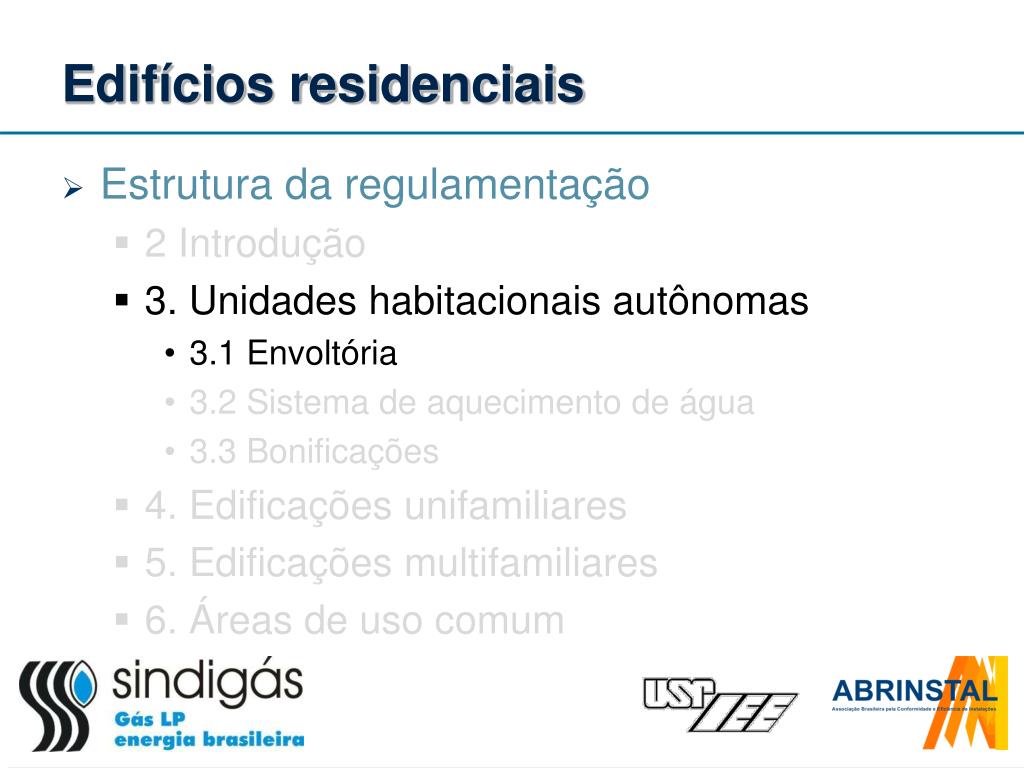

Edifícios residenciais • Estrutura da regulamentação • 2 Introdução • 3. Unidades habitacionais autônomas • 3.1 Envoltória • 3.2 Sistema de aquecimento de água • 3.3 Bonificações • 4. Edificações unifamiliares • 5. Edificações multifamiliares • 6. Áreas de uso comum
Edifícios residenciais • Estrutura da regulamentação • 2 Introdução • 3. Unidades habitacionais autônomas • 3.1 Envoltória • 3.2 Sistema de aquecimento de água • 3.3 Bonificações • 4. Edificações unifamiliares • 5. Edificações multifamiliares • 6. Áreas de uso comum

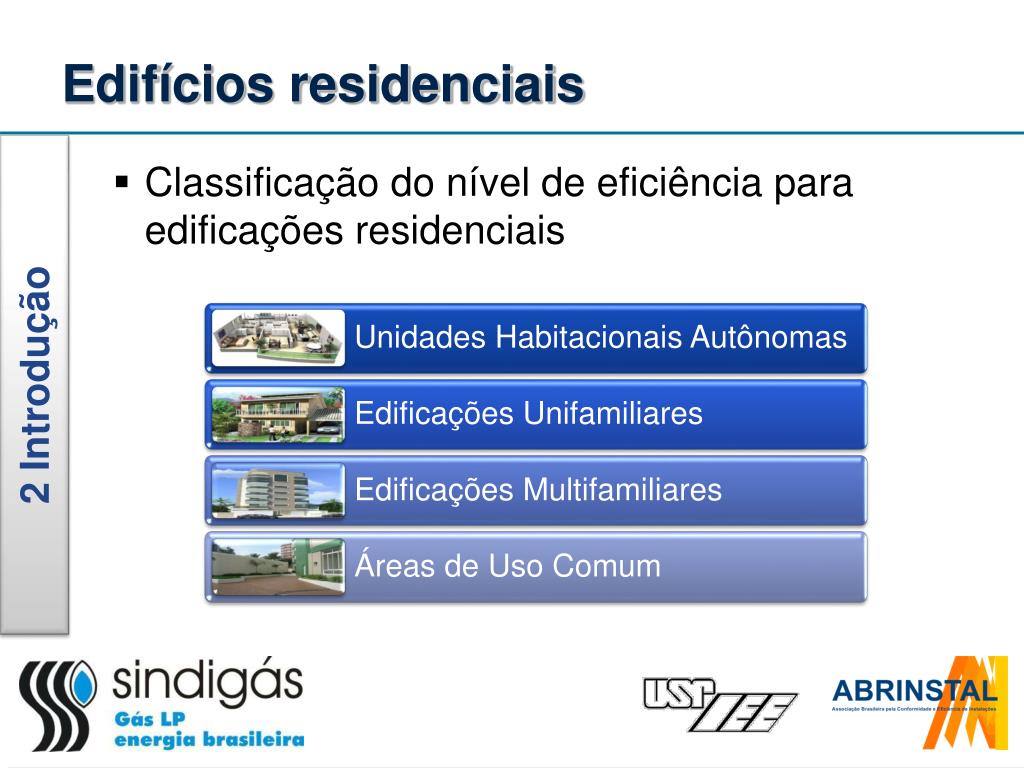

Edifícios residenciais 2 Introdução • Classificação do nível de eficiência para edificações residenciais
Edifícios residenciais 2 Introdução
Edifícios residenciais 2 Introdução • Classificação Geral
Edifícios residenciais 2 Introdução O coeficiente deve ser alterado para o valor de 0,65, nas regiões Norte e Nordeste,sempre que houver um sistema de aquecimento de água projetado ou instalado
Edifícios residenciais • Estrutura da regulamentação • 2 Introdução • 3. Unidades habitacionais autônomas • 3.1 Envoltória • 3.2 Sistema de aquecimento de água • 3.3 Bonificações • 4. Edificações unifamiliares • 5. Edificações multifamiliares • 6. Áreas de uso comum
Edifícios residenciais • Estrutura da regulamentação • 2 Introdução • 3. Unidades habitacionais autônomas • 3.1 Envoltória • 3.2 Sistema de aquecimento de água • 3.3 Bonificações • 4. Edificações unifamiliares • 5. Edificações multifamiliares • 6. Áreas de uso comum
Edifícios residenciais • Estrutura da regulamentação • 2 Introdução • 3. Unidades habitacionais autônomas • 3.1 Envoltória • 3.2 Sistema de aquecimento de água • 3.3 Bonificações • 4. Edificações unifamiliares • 5. Edificações multifamiliares • 6. Áreas de uso comum

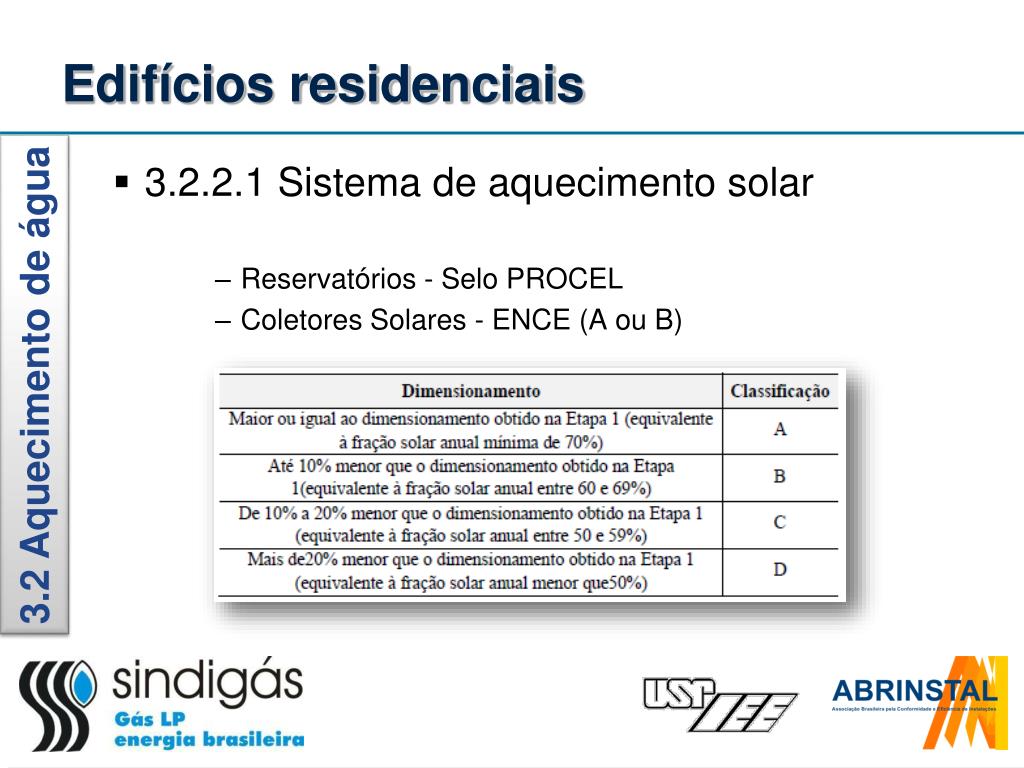

Edifícios residenciais 3.2 Aquecimento de água • 3.2.2.1 Sistema de aquecimento solar • Reservatórios - Selo PROCEL • Coletores Solares - ENCE (A ou B)
Edifícios residenciais 3.2 Aquecimento de água • 3.2.2.2 Sistema de aquecimento a gás • Aquecedores a gás do tipo instantâneo e de acumulação devem possuir ENCE A ou B • Deve-se dar preferência a instaladores que fazem parte do QUALINSTAL GÁS • Método de dimensionamento
Edifícios residenciais 3.2 Aquecimento de água • 3.2.2.2 Sistema de aquecimento a gás • Equipamentos que não estão na ENCE ASHRAE

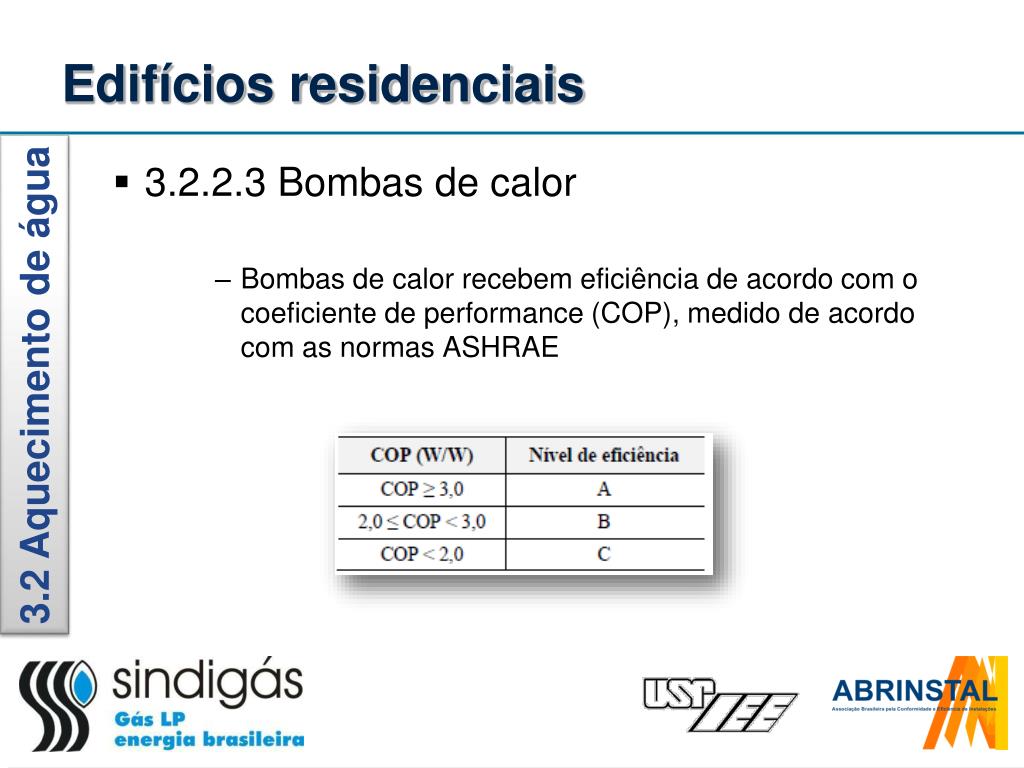

Edifícios residenciais 3.2 Aquecimento de água • 3.2.2.3 Bombas de calor • Bombas de calor recebem eficiência de acordo com o coeficiente de performance (COP), medido de acordo com as normas ASHRAE
Edifícios residenciais 3.2 Aquecimento de água • 3.2.2.4 Aquecimento elétrico • Aquecedores elétricos de passagem, chuveiros elétricos e torneiras elétricas • D, para aparelhos com potência P ≤ 4.600 W; • E, para aparelhos com potência P > 4.600 W.
Edifícios residenciais 3.2 Aquecimento de água • 3.2.2.4 Aquecimento elétrico • Aquecedores elétricos de hidromassagem • D, para aparelhos com potência P ≤ 5.000 W; • E, para aparelhos com potência P > 5.000 W. • Aquecedores elétricos por acumulação(boiler) • D, para boilers com classificação A ou B no PBE; • E, para outros.
Edifícios residenciais 3.2 Aquecimento de água • 3.2.2.5 Caldeira a óleo • Caldeiras que utilizam como combustível fluidos líquidos como óleo diesel ou outros derivados de petróleo receberão classificação nível E.
Edifícios residenciais • Estrutura da regulamentação • 2 Introdução • 3. Unidades habitacionais autônomas • 3.1 Envoltória • 3.2 Sistema de aquecimento de água • 3.3 Bonificações • 4. Edificações unifamiliares • 5. Edificações multifamiliares • 6. Áreas de uso comum
Edifícios residenciais 6. Áreas de uso comum • 6.2.2.3 Sistemas de aquecimento de água • Sistema de aquecimento de piscinas • O sistema de aquecimento de água de piscinas deve ser feito através de aquecimento solar, a gás ou por bomba de calor

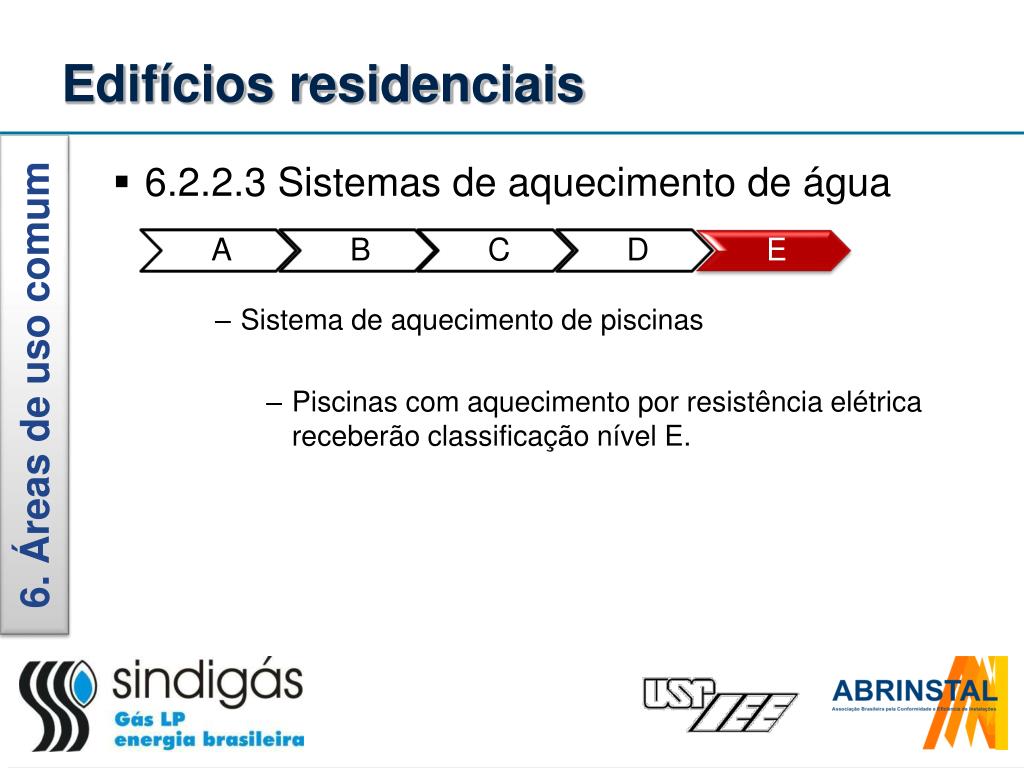

Edifícios residenciais 6. Áreas de uso comum • 6.2.2.3 Sistemas de aquecimento de água • Sistema de aquecimento de piscinas • Piscinas com aquecimento por resistência elétrica receberão classificação nível E.
Edifícios residenciais 6. Áreas de uso comum • 6.2.2.4 Sauna • O aquecimento da sauna deve ser realizado por equipamentos a gás GLP, gás natural ou lenha e as paredes e portas devem possuir isolamento térmico mínimo de 0,5 m²K/W

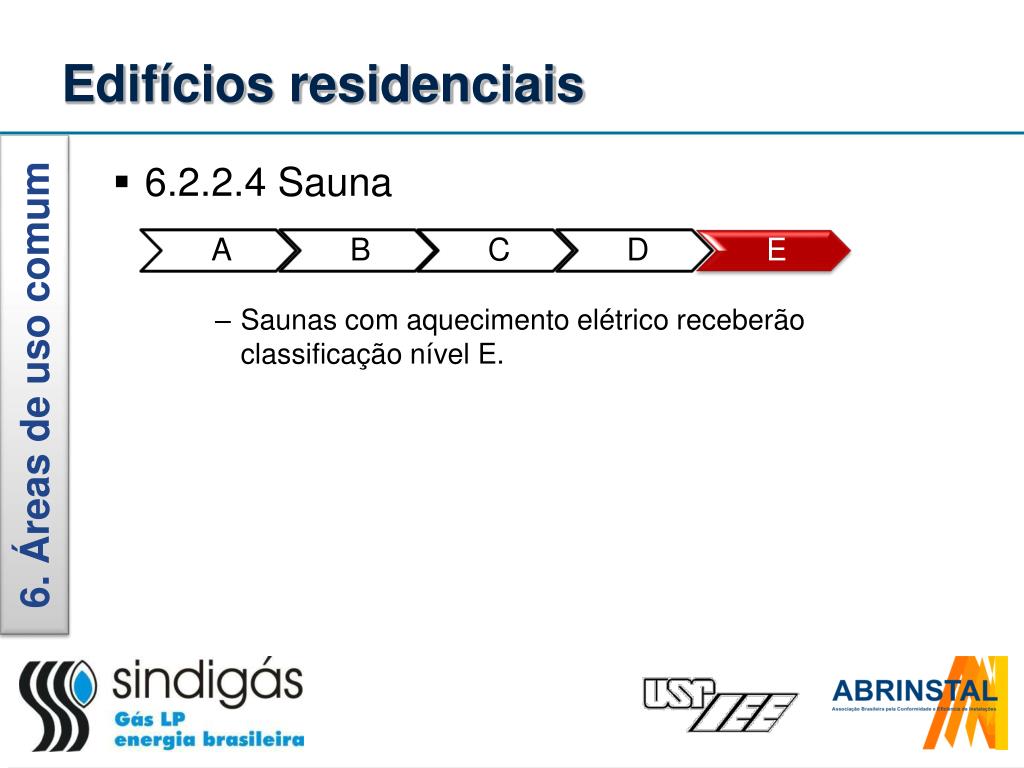

Edifícios residenciais 6. Áreas de uso comum • 6.2.2.4 Sauna • Saunas com aquecimento elétrico receberão classificação nível E.
