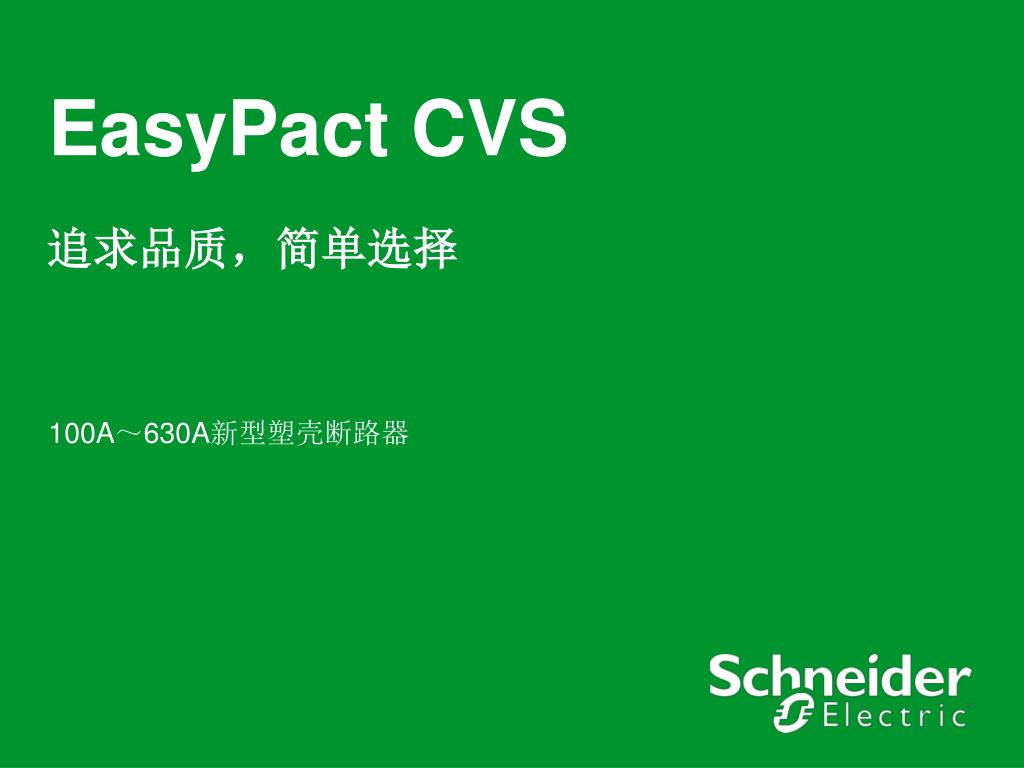

  1. EasyPact CVS 100A～630A新型塑壳断路器 追求品质，简单选择

  2. 如何寻找 简约灵活 安全 的塑壳断路器 如何平衡 有限 的项目预算和对 品质 的追求 如何搜寻既能 覆盖全球 又能 本地生产 的供应商

  3. EasyPact CVS 为您提供答案 它是一款新型塑壳断路器 借助施耐德电气50余年的丰富经验 是您简单的选择和品质的保证

  4. 主要内容 产品定位 性能参数 客户收益 选型级联

  5. 产品定位 建筑和住宅行业 中小型工业项目

  6. 性能参数

  7. 产品简介 • Easypact CVS——新型塑壳断路器 • 尺寸精简 全系列仅三种尺寸 • CVS100E • CVS100-CVS250 • CVS400/630 • 分断齐全 • 25KA、36KA、50KA、70KA • 保护全面 • 配电保护、漏电保护、电动机保护 • 安装灵活 • 固定式、插入式、抽出式(400/630A)

  8. 产品简介 漏电保护 提供报警不跳闸和跳闸两种选择 漏电电流灵敏度和延时（400/630A）均可调 • 配电保护 • 全系列产品可配置热磁脱扣器 • 热磁脱扣器过载保护整定值可调，短路瞬动保护不可调 • 电子脱扣器过载/短路短延时保护可调，短路瞬动保护不可调 • 电动机保护 • 短路保护 • 隔离功能 • 热保护可调 • 100A~630A全系列可配置热磁脱扣器 • 热磁脱扣长延时扩展至 0.7～1 倍可调 • 电子脱扣长延时0.5～1倍可调

  9. 独创的专利技术 静触头 灭弧栅 旋转触头 封闭 小室 气体 产生部分 磁屏蔽 U 静触头 灭弧栅 • 有效限流 • 降低电动力冲击 • 保护人身安全 • 延长设备寿命 • 减少电磁干扰 • 安装方式灵活 • 水平安装 • 垂直安装 • 反向进线不降容 • Ics = 100% Icu

  10. 安全简单的操作 • 有效隔离 • 隔离特性符合 IEC 60947-2标准 • 分闸位置可设挂锁 • 保证安装和维护的安全 • 清晰的故障指示 • 简单可见的分闸、合闸、跳闸位置指示 • 协助快速定位故障 • 减少停机时间

  11. 与NSE的性能对比 EasyPact CVS Compact NSE 100A～630A, 共三种壳架电流尺寸 壳架电流 100E：25KA 100E：25KA 100A~250A：25KA, 35KA, 50KA, 70KA 分断能力 100A~250A：35KA, 50KA, 70KA 400/630A：35KA, 50KA, 70KA 400/630A：35KA, 50KA, 70KA 全系列可选固定式和插入式，400/630A提供抽出式 全系列可选固定式和插入式，400/630A提供抽出式 安装方式 配电保护： 配电保护： 100A－630A：热磁式 100A－250A：热磁式 400A－630A：电子式 400A－630A：电子式 脱扣器 电动机保护： 电动机保护： 100A－250A：电磁式 100A－630A：电磁式 400A－630A：电子式

  12. 与NSE的性能对比 EasyPact CVS Compact NSE 热磁式： 热磁式： 过载保护0.8~1三点可调，短路保护不可调 过载保护0.7~1四点可调，短路保护不可调 电子式： 电子式： 脱扣器整定 短路短延时2~10八点可调 过载保护0.5~1六点可调 短路短延时2~10八点可调 过载保护0.5~1六点可调 其余参数不可调 其余参数不可调 低压配电保护、漏电保护、电动机保护 低压配电保护、漏电保护、电动机保护 保护类型 整定读值 仅显示整定倍数，不够直观 整定电流值可直读，简单直观

  13. CVS NSE选型对照表 CVS塑壳断路器 NSE塑壳断路器

  14. 客户收益

  15. 收益总结 • 节约项目成本投入 • 人身及设备的高安全性 • CVS易选通 • 全面销售支持与服务 • 对环境的承诺

  16. 设计实用 • 创新、简约的设计 • 模块化设计，降低采购成本 • 扩展性强，便于产品升级 • 订货简单，库存优化 • 常规产品均备库存 • 配置灵活适应变化的需求 • 附件通用，减少备货 • 减少库存高达30% • 产品通用性强 • 尺寸、开孔与NSE一致 • 实现无缝替换 减少工程投入成本

  17. 附件模块化 附件齐全，便于现场安装 共用NSX附件，减少备料 前面板双重绝缘，保障安装人员安全 保证极高的人身及设备安全性

  18. 可靠的安全性 产品经过国内外权威机构检测和认证 符合 IEC 60947-2 标准和所有当地相关的安规。

  19. CVS 易选通 • 施耐德电气易选通－－高效快速的实现产品选型

  20. 各区域强大的销售队伍 各区域技术支持工程师 产品工程师 强大的售后服务队伍 支持热线： 400-810-1315 全面销售支持与服务

  21. 我们对环境的承诺 Easypact CVS体现了施耐德电气一贯的环保承诺 符合相关环保标准，包括RoHS和 REACh 便于将来拆装回收，循环利用

  22. 选型与级联

  23. CVS标注与订货(低压配电保护) E型: 15, 20, 25, 30, 40, 50, 60, 75, 80, 100 B/F/N/H型：16, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 600, 630 E: 25kA B: 25kA F: 36kA N: 50kA H: 70kA MN, MX OF, SD 等 TMD: 热磁 ETS: 电子 产品名称 壳架电流 分断等级 极数 脱扣器额定电流 脱扣器类型 安装方式 附件 F: 固定式（可不填） P: 插入式 （E型无4极） D: 抽出式 （400/630） 100A 160A 250A 400A 630A CVS 3: 3极 4: 4极

  24. CVS标注与订货(漏电保护) 16, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 600, 630 B: 25kA F: 36kA N: 50kA H: 70kA EL：跳闸 ELA：只报警不跳闸 TMD: 热磁 ETS: 电子 VigiCVS 产品名称 壳架电流 分断等级 极数 脱扣器额定电流 脱扣器类型 安装方式 漏电模块 100A 160A 250A 400A 630A F: 固定式 P: 插入式 3: 3极 4: 4极

  25. CVS标注与订货(电动机保护) F: 35kA N: 50kA H: 70kA MN, MX OF, SD 等 2.5, 6.3, 12.5, 25, 50, 100, 150, 220,320, 500 F: 固定式 P: 插入式 产品名称 壳架电流 分断等级 极数 脱扣器额定电流 安装方式 附件 M 100A 160A 250A 400A 630A CVS 3: 3极 电动机保护功能

  26. 级联技术应用 • 级联技术的定义 • 限流技术的一种运用，使得放在限流型断路器下级的断路器获得“加强”的分断能力 • 工作原理 • 由于上级断路器对大短路电流有阻拦作用，使得下级小分断能力的断路器能分断大于其分断能力的短路电流 • 级联表格 • 经过法国实验室严格测试，可助您降 低项目的成本

  27. 更多关于CVS的信息： • 工控网 • 北极星电力网 • 《低压电器》 • 《电力系统自动化》 • 《电气与智能建筑》 • CVS Micrologic E 游戏 ……Coming Soon! 附录 • 施耐德电气官方网站：www.schneider-electric.cn • CVS塑壳断路器100A～630A产品样本：SC DOC 1619 • CVS塑壳断路器100A～630A产品简页：SC DOC 1620

  28. 善尽其效·尽享其能
