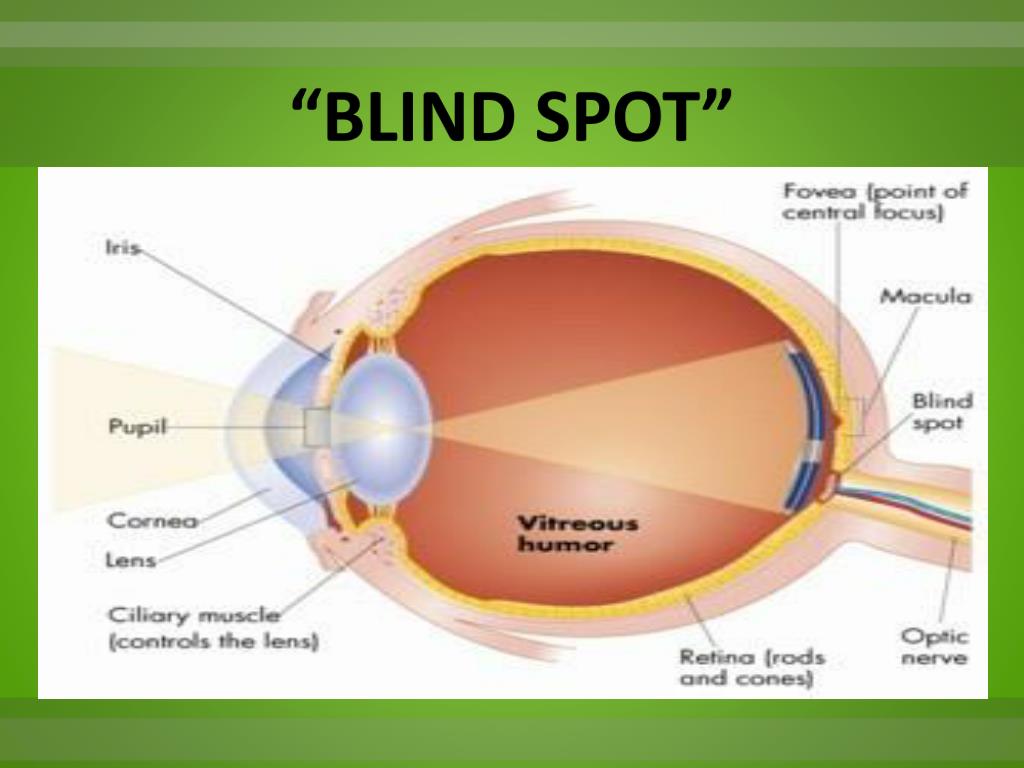

  1. “BLIND SPOT”

  2. ANATOMY OF THE RETINA Image downloaded from: http://webvision.med.utah.edu/book/part-i-foundations/simple-anatomy-of-the-retina/

  3. Image downloaded from: http://webvision.med.utah.edu/book/part-i-foundations/simple-anatomy-of-the-retina/

  4. KARAKTERISTIK SEL BATANG “Rods” • Sensitif terhadap cahaya redup  melihat dalam kondisi gelap • Menyerap semua cahaya yang tampak dgn berbagai panjang gelombang • Sinaps yang terhubung dengan sel ganglion tunggal  > 1 • Menghasilkan gambar kabur dan tidak jelas

  5. KARAKTERISTIK SEL KERUCUT “Cones” • Sensitivitas rendah memerlukan pencahayaan kuat untuk aktivasi • Berpigmen  pandangan thd wana jelas • Setiap sinaps dari sel ini terhubung dengan satu sel ganglion • Gambaran  ditunjukkan secara jelas & memiliki resolusi yang tinggi: • Blue • Green • Red

  6. Image downloaded from: http://hamwaves.com/antennas/diel-rod.html

  7. OTOT PENGGERAK BOLA MATA

  8. Extrinsic Eye Muscles Marieb, E.N. (2004)

  9. Marieb, E.N. (2004)

  10. Cranial Nerves & Muscle Actions Marieb, E.N. (2004)

  11. http://www.tedmontgomery.com/the_eye/index.html

  12. STEREOSCOPIC VISION Image downloaded from: http://www.vision3d.com/stereo.html

  13. Image downloaded from: http://www.owlnet.rice.edu/~psyc351/imagelist.htm VISUAL PATHWAYS TO THE BRAIN

  14. VISIBLE COLOR SPECTRUM

  15. Anatomy & Physiology of The Ear

  16. Anatomy of the Ear

  17. FUNGSI • TELINGA LUAR:BEKERJA UNTUK MEMBAWA SUARA DALAM MEKANISME KERJA PENDENGARAN • Pinna • Ear canal • Ear drum • TELINGA TENGAH: TRANSMISI SUARA YANG MASUK DARI M. TYMPHANI KE COCHLEA • Maleus • Incus • Stapes • TELINGA DALAM: • MENERIMA TRANSMISI SUARA DARI TELINGA TENGAH & MERUBAH SUARA MENJADI SINYAL YANG DAPAT DITRANSMISIKAN MLL SARAF AUDITORIUS (O/ SEL2 RAMBUT) MENUJU KE OTAK • Semicircular canal  ORGAN KESEIMBANGAN • Cochlea – Sel2 rambut

  18. PROCESS OF HEARING

  19. TELINGA LUAR Marieb, E.N. (2004)

  20. TELINGA LUAR • External auditory canal • PIPA PENDEK • TERDAPAT KELENJAR SERUMEN & KELENJAR KERINGAT • Tympanic membrane (eardrum) • MEMBRAN TIPIS • MEMBATASI TELINGA LUAR DAN DALAM

  21. TheOssicles Marieb, E.N. (2004)

  22. TELINGA DALAM Marieb, E.N. (2004)

  23. TELINGA DALAM Marieb, E.N. (2004)

  24. The Cochlea Marieb, E.N. (2004)

  25. Organ of Corti

  26. f f Marieb, E.N. (2004)

  27. Marieb, E.N. (2004)

  28. The Cochlea • The cochlear branch of nerve VIII runs from the organ of Corti to the brain Marieb, E.N. (2004)

  29. RESONANSI PADA COCHLEA The cochlear is shown as if it were uncoiled and laid out straight ^ Marieb, E.N. (2004)

  30. Each stereocilia has a gated K+ channel at its tip. Vibrations of the cochlea cause each hair to bend, this pulls open the K + channel of the adjacent hair. The inflow of K + depolarizes the hair cell. Hairs Marieb, E.N. (2004)

  31. The Cochlea • Tulang cochlea berjalan spiral & merupakan tempat keluarnya lamina spiralis • Dari lamina spiralis menjulur ke dinding luar koklea  membran basilaris • Pada tempat perlekatan membran basilaris ke dinding luar koklea terdapat penebalan periosteum yang dikenal sebagai ligamentum spiralis • Di samping itu juga terdapat membran vestibularis (Reissner) yang membentang sepanjang koklea dari lamina spiralis ke dinding luar

  32. The Cochlea • Kedua membran membagi saluran koklea tulang menjadi tiga bagian yaitu • Ruanganatas (skalavestibuli) • Ruangantengah (skala media/duktuskoklearis) • Ruangbawah (skala timpani) • Antara skala vestibuli dengan duktus koklearis dipisahkan oleh membran vestibularis (Reissner) • Antara duktus koklearis dengan skala timpani dipisahkan oleh membran basilaris

  33. The Cochlea • Pada pertemuan antara lamina spiralis tulang dengan modiolus terdapat ganglion spiralis yang sebagian diliputi tulang  berkas-berkas serat saraf yang menembus tulang lamina spiralis  mencapai organ Corti • Periosteum di atas lamina spiralis menebal dan menonjol ke dalam duktus koklearis sebagai limbus spiralis • Membran basilaris yang merupakan landasan organ Corti dibentuk oleh serat-serat kolagen • Membran vestibularis merupakan suatu lembaran jaringan ikat tipis yang diliputi oleh epitel selapis gepeng pada bagian yang menghadap skala vestibuli.

  34. Properties of Normal Hearing • Adequate stimulus (SOUND)  Conduction of stimulus to sensory organs of hearing • Frequency – the number of waves that pass a given point in a given time • Pitch – perception of different frequencies (20–20,000 Hz) • Sensory transduction of stimulus at organs of hearing • Neural transmission of the signal • Central auditory processing of the signal at the brain

  35. Auditory Pathways Marieb, E.N. (2004)

  36. MEKANISME KESEIMBANGAN & ORIENTASI • VESTIBULAR APPARATUS: RESEPTOR KESEIMBANGAN DI SEMICIRCULAR CANALS & VESTIBULA • MENJAGA KESEIMBANGAN & ORIENTASI • Semicircular canal dynamic& STATIC equilibrium - rotation

  37. The Vestibule Marieb, E.N. (2004)

  38. The Vestibule • The central egg-shaped cavity of the bony labyrinth • Suspended in its perilymph are two sacs: the saccule and utricle • The saccule extends into the cochlea • The utricle extends into the semicircular canals • These sacs: • House equilibrium receptors called maculae • Respond to gravity and changes in the position of the head – tilting the head

  39. Anatomy of Maculae in the Vestibule • Maculae are the sensory receptors for static equilibrium • Contain supporting cells and hair cells • Each hair cell has stereocilia and kinociliumembedded in the otolithic membrane • Otolithic membrane – jellylike mass studded with tiny CaCO3 stones called otoliths(ear stones) • Utricular hairs respond to horizontal movement • Saccular hairs respond to vertical movement

  40. Anatomy of Maculae Marieb, E.N. (2004)

  41. Effect of Gravity on Utricular Receptor Cells • Otolithic movement in the direction of the kinocilia: • Depolarizes vestibular nerve fibers • Increases the number of action potentials generated • Movement in the opposite direction: • Hyperpolarizes vestibular nerve fibers • Reduces the rate of impulse propagation • From this information, the brain is informed of the changing position of the head

  42. (Otoconia) Vestibule - Sensitive to Tilting of Head Movements

  43. Static Equilibrium Vestibule - Sensitive to Tilting of Head Movements 3The saccule and utricle house equilibrium receptor regions called the maculae containing hair cells. Marieb, E.N. (2004)

  44. Vestibule - Sensitive to Tilting of Head Movements Marieb, E.N. (2004)

  45. TheSemicircularCanals Marieb, E.N. (2004)

  46. CristaAmpullaris& Keseimbangan Dinamis • CristaAmpullaris: • Reseptor keseimbangan dinamis • Letak: di ampulladari masing-masing semicircular canal • Berespons thdp gerakan kepala • Terdapat sel-sel rambut • Setiap crista memiliki sel-sel rambut yang memanjang  menjadi massa seperti gel disebut cupula • Dendrit serat saraf vestibular mengelilingi dasar sel-sel rambut

  47. The ampulla houses equilibrium receptors in a region called the crista ampullaris Semicircular Canals Respond to Rotational Movements Dynamic Equilibrium Marieb, E.N. (2004)

  48. Semicircular Canals Respond to Rotational Movements Marieb, E.N. (2004)

  49. Semicircular Canals Respond to Rotational Movements Marieb, E.N. (2004)

  50. Mekanisme ReseptorCristaAmpullaris • Crista Ampullaris berespons thd perubahan kecepatan gerakan berputar dari kepala • Perubahan sel-sel rambut pada crista dapat menyebabkan: • Depolarisasi  impuls cepat mencapai otak pada tingkat yang lebih cepat • Hyperpolarizations  impuls mencapai otak lebih lambat • Hasilnya adalah bahwa otak diinformasikan gerakan rotasi kepala
