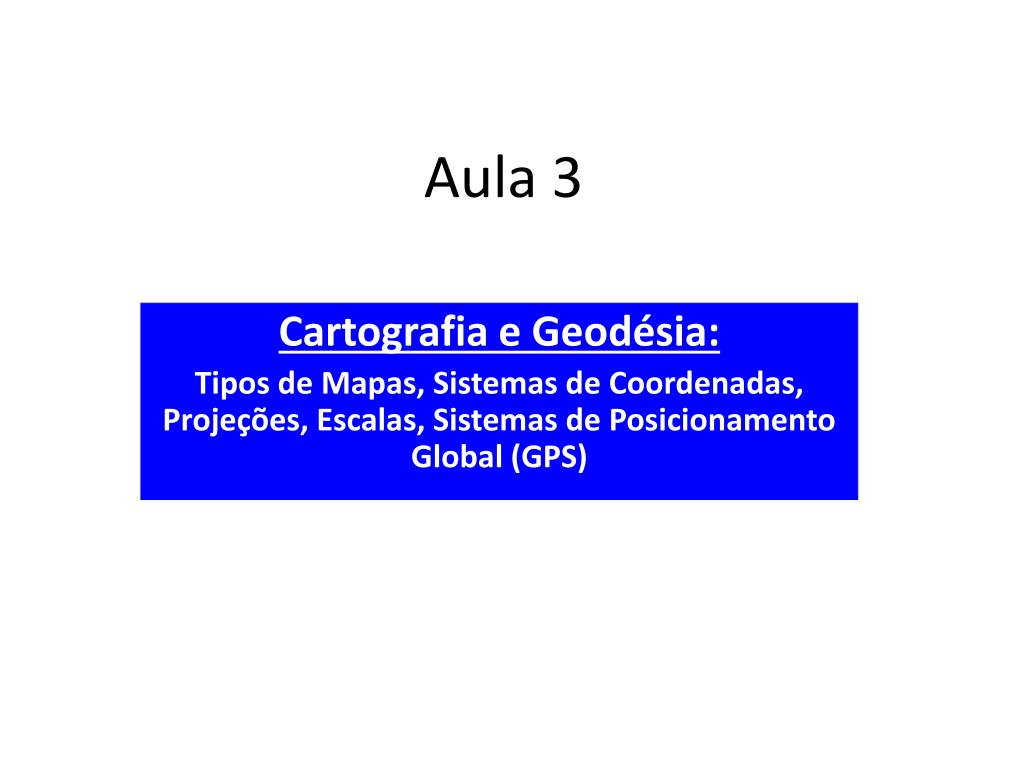

  1. Aula 3 Cartografia e Geodésia: Tipos de Mapas, Sistemas de Coordenadas, Projeções, Escalas, Sistemas de Posicionamento Global (GPS)

  2. Os suportes de um SIG • Ciência da computação • Gerenciamento das informações • Cartografia • Geodésia • Fotogrametria • Topografia • Processamento Digital de Imagens

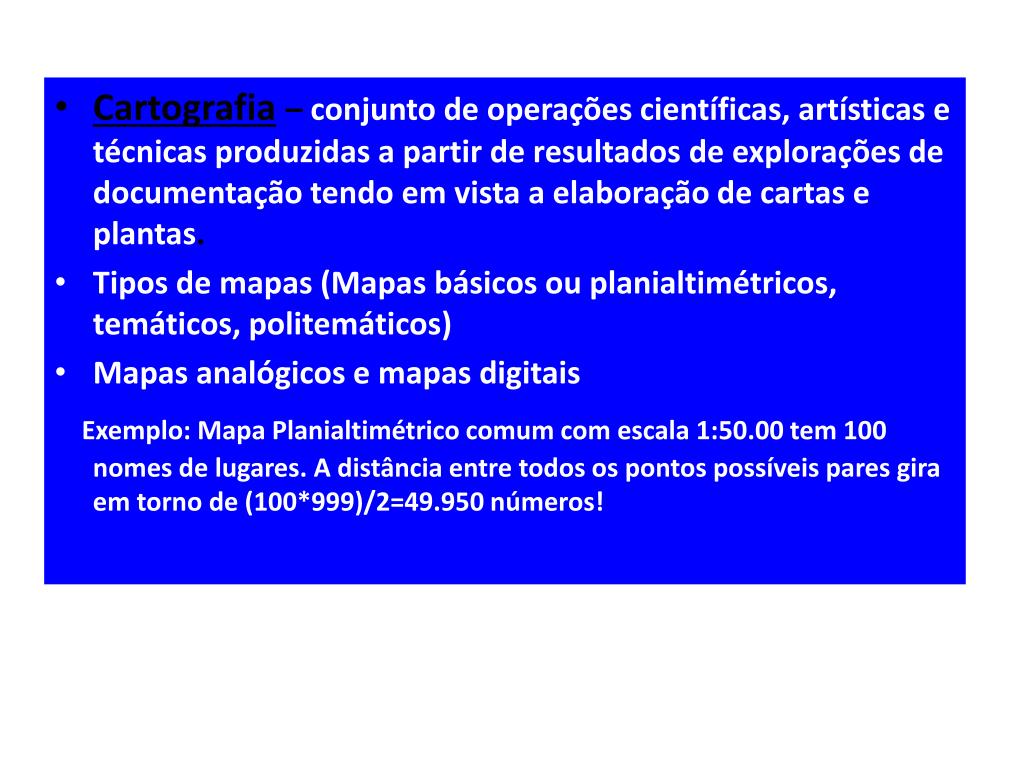

  3. Cartografia–conjunto de operações científicas, artísticas e técnicas produzidas a partir de resultados de explorações de documentação tendo em vista a elaboração de cartas e plantas. • Tipos de mapas (Mapas básicos ou planialtimétricos, temáticos, politemáticos) • Mapas analógicos e mapas digitais Exemplo: Mapa Planialtimétrico comum com escala 1:50.00 tem 100 nomes de lugares. A distância entre todos os pontos possíveis pares gira em torno de (100*999)/2=49.950 números!

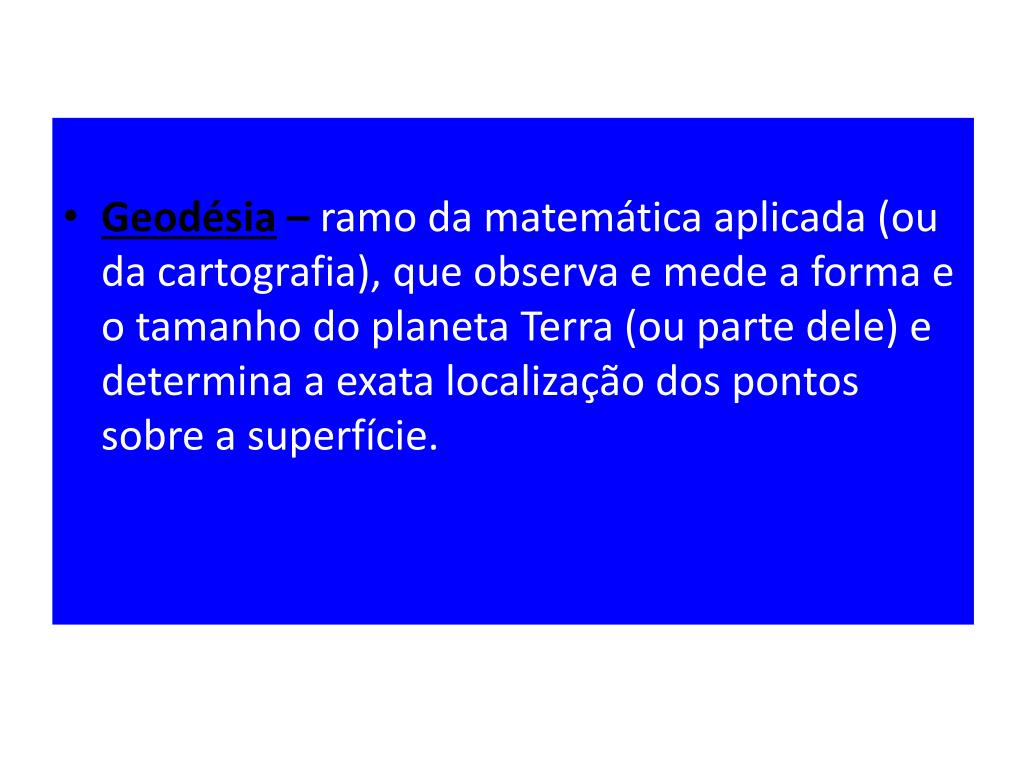

  4. Geodésia –ramo da matemática aplicada (ou da cartografia), que observa e mede a forma e o tamanho do planeta Terra (ou parte dele) e determina a exata localização dos pontos sobre a superfície.

  5. SISTEMAS DE REFERÊNCIA • Coordenadas Planas • Sistema de Coordenadas Latitude e Longitude • Sistemas de Projeções • Sistema Universal Transverso Mercator- UTM • Sistemas de Posicionamento Global

  6. Sistema de Coordenadas Planas • Problema de representar uma superfície esférica em uma superfície plana. O objetivo do “Plano Cartesiano” é permitir que os objetos da Terra sejam localizados o mais corretamente possível.

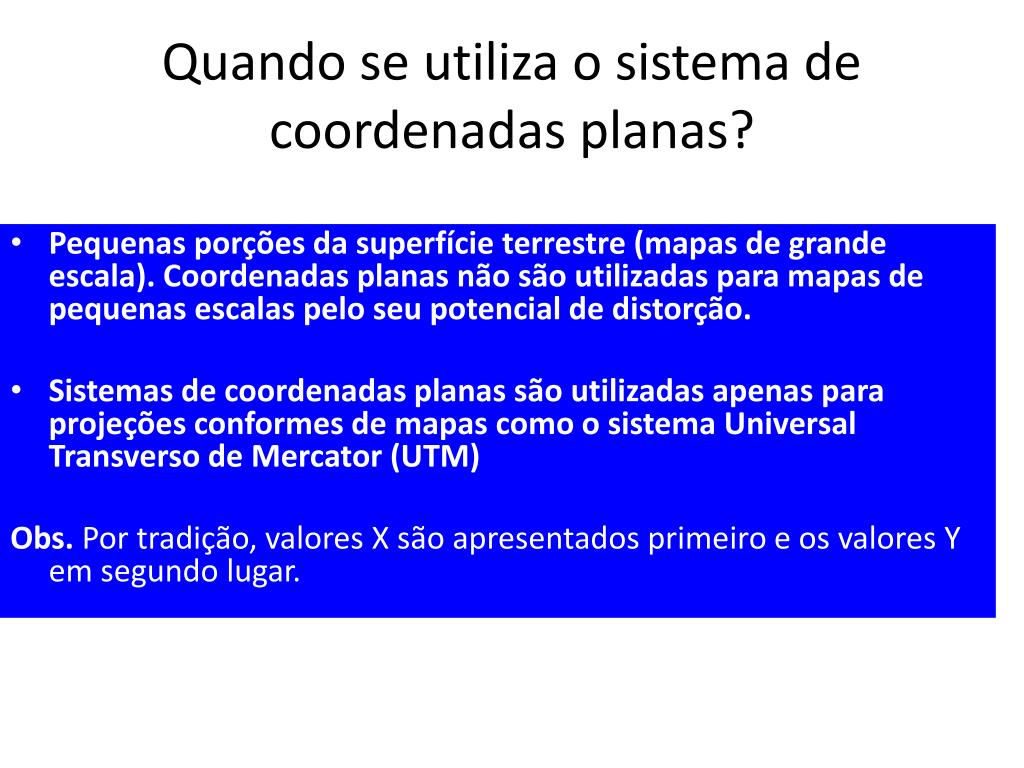

  7. Quando se utiliza o sistema de coordenadas planas? • Pequenas porções da superfície terrestre (mapas de grande escala). Coordenadas planas não são utilizadas para mapas de pequenas escalas pelo seu potencial de distorção. • Sistemas de coordenadas planas são utilizadas apenas para projeções conformes de mapas como o sistema Universal Transverso de Mercator (UTM) Obs. Por tradição, valores X são apresentados primeiro e os valores Y em segundo lugar.

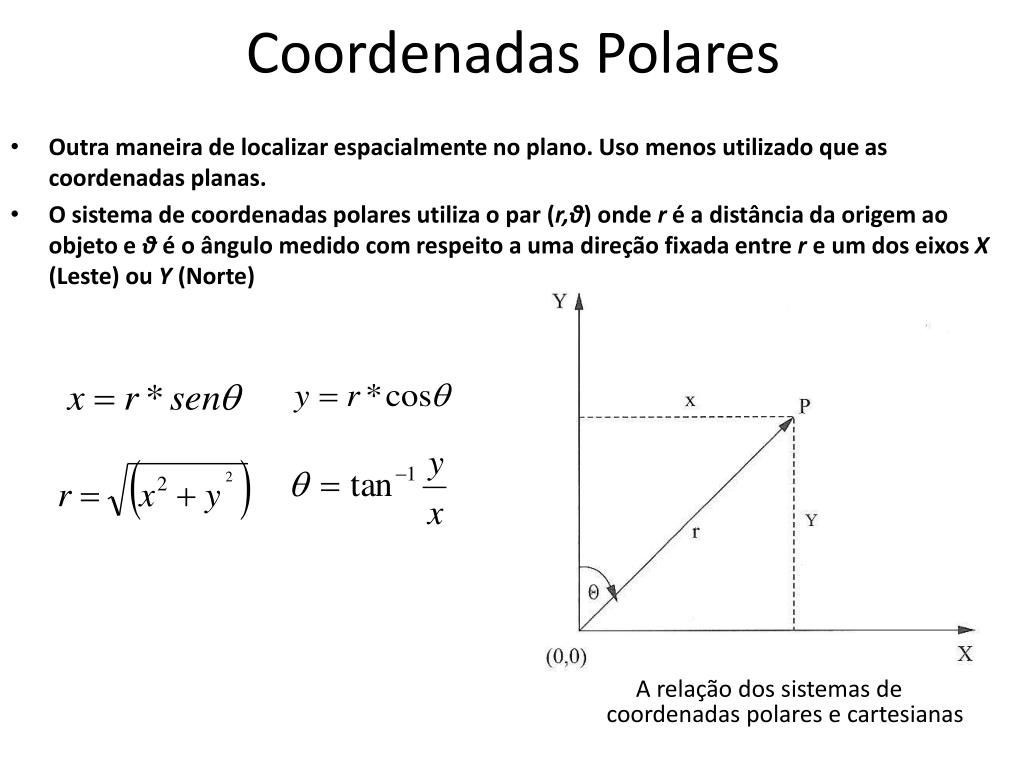

  8. Coordenadas Polares • Outra maneira de localizar espacialmente no plano. Uso menos utilizado que as coordenadas planas. • O sistema de coordenadas polares utiliza o par (r,θ) onde r é a distância da origem ao objeto e θ é o ângulo medido com respeito a uma direção fixada entre r e um dos eixos X (Leste) ou Y (Norte) A relação dos sistemas de coordenadas polares e cartesianas

  9. Sistemas de Referência Espacial Latitude - Longitude • Dificuldade em se utilizar o sistema de coordenadas planares é a esfericidade do planeta; medidas angulares são adicionadas ao elemento do sistema cartesiano; • Utiliza-se uma escala “sexagesimal” com divisão do círculo em 360º. • Quatro elementos: Equador, meridiano Greenwich, latitude e longitude

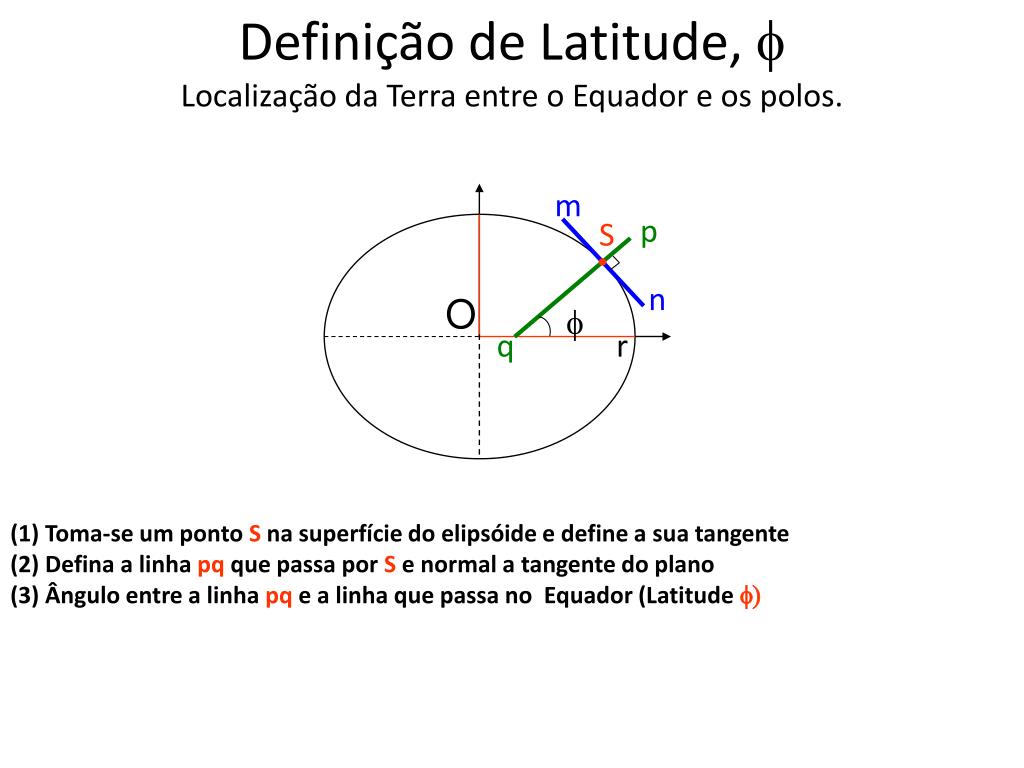

  10. Definição de Latitude, fLocalização da Terra entre o Equador e os polos. m p S n O f q r (1) Toma-se um ponto S na superfície do elipsóide e define a sua tangente (2) Defina a linha pq que passa por S e normal a tangente do plano (3) Ângulo entre a linha pq e a linha que passa no Equador (Latitude f)

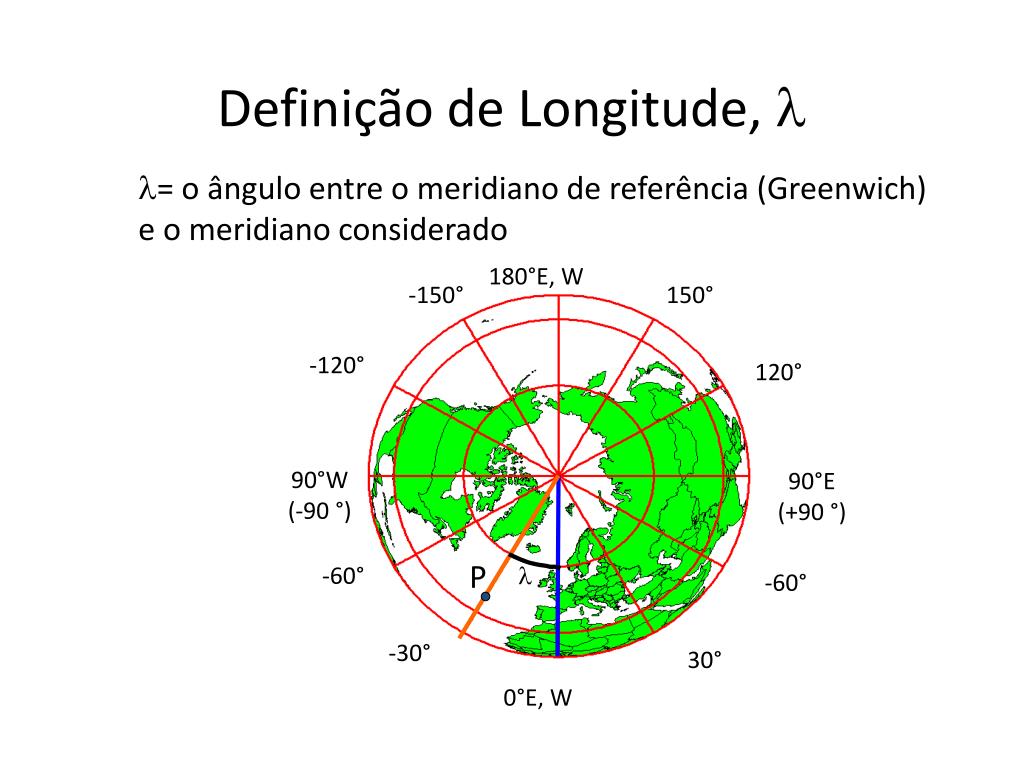

  11. Definição de Longitude, l • = o ângulo entre o meridiano de referência (Greenwich) • e o meridiano considerado 180°E, W -150° 150° -120° 120° 90°W (-90 °) 90°E (+90 °) P -60° l -60° -30° 30° 0°E, W

  12. Definição de Longitude • Longitude constitui-se um método que descreve pontos situados a Este e a Oeste de um referencial; • Não é fácil determinar a Longitude. No caso da Latitude os astrônomos contaram com uma estrela fixa (Estrela do Norte); • Durante séculos cada país adotava uma referência para a Longitude. No final do século XIX os países, em comum acordo, definiram uma linha passando pelo Observatório de Greenwich, na Inglaterra.

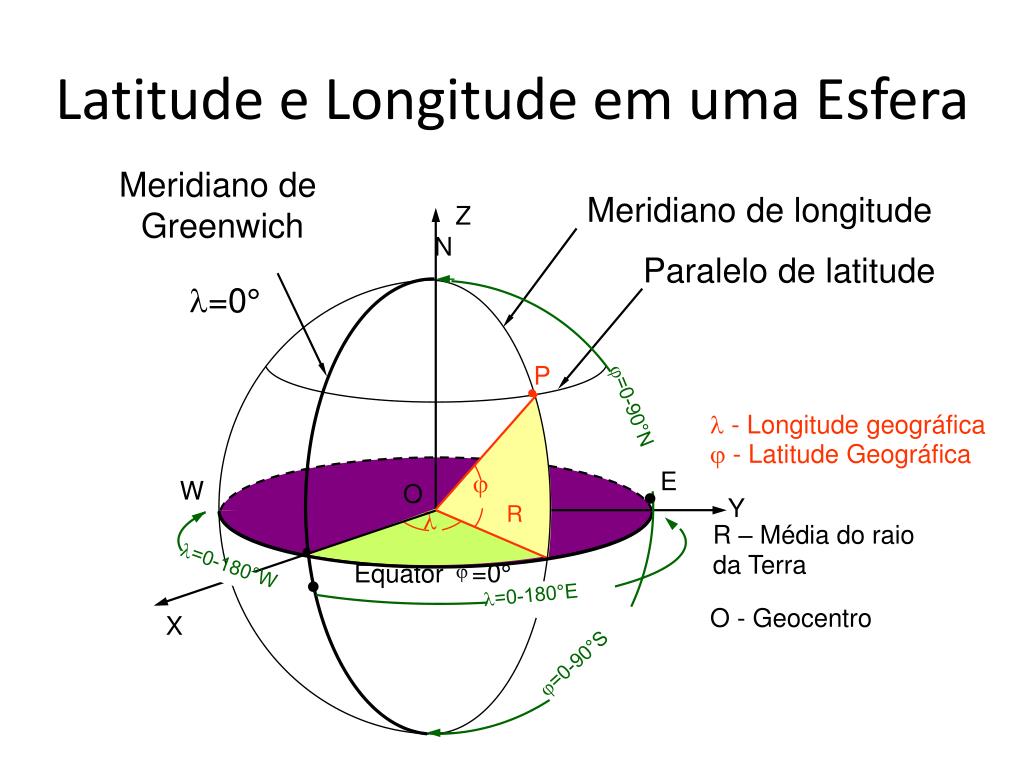

  13. =0-180°W =0-90°S Latitude e Longitude em uma Esfera Meridiano de Greenwich Meridiano de longitude Z N Paralelo de latitude =0° P • =0-90°N  - Longitude geográfica  - Latitude Geográfica  E W O • Y R  R – Média do raio da Terra • =0° Equator  • =0-180°E O - Geocentro X

  14. Comprimentos dos Arcos de 1º • No Equador o comprimento de 1º é de aproximadamente 111321m (Divida 40.000 km por 360º ...) • A medida que se afasta para norte ou para sul o comprimento do arco é dado em metros pela seguinte equação: C=111321*cos(Latitude)

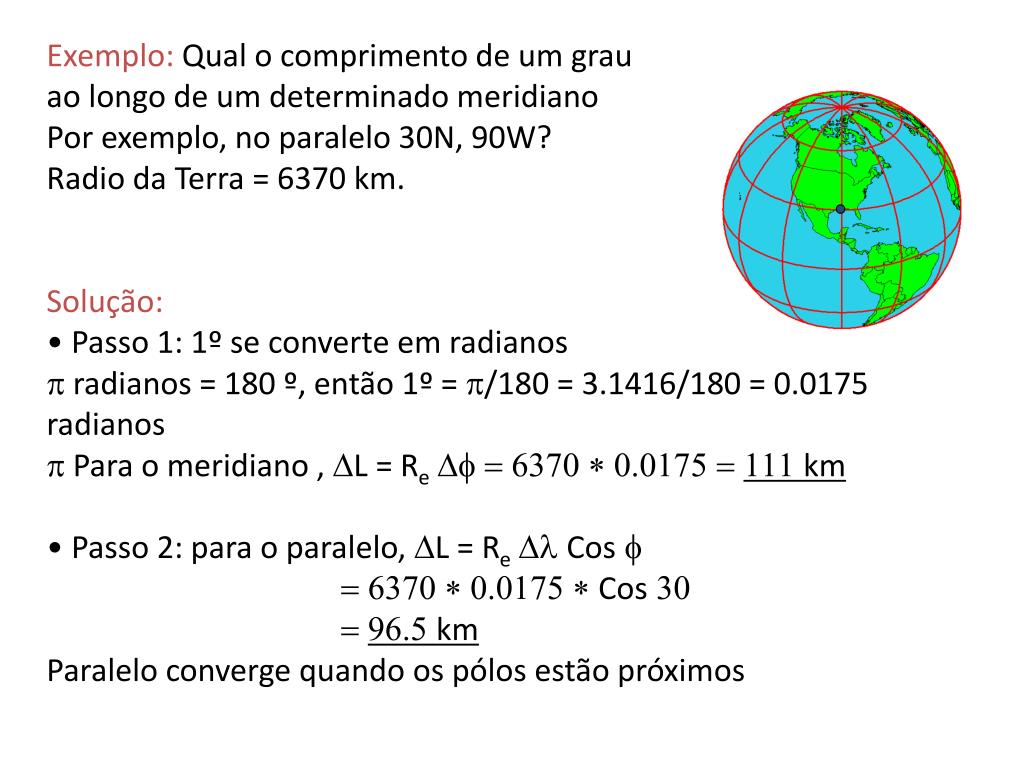

  15. Exemplo: Qual o comprimento de um grau • ao longo de um determinado meridiano • Por exemplo, no paralelo 30N, 90W? • Radio da Terra = 6370 km. • Solução: • Passo 1: 1º se converte em radianos • radianos = 180 º, então 1º = p/180 = 3.1416/180 = 0.0175 radianos • Para o meridiano , DL = ReDf = 6370 * 0.0175 = 111 km • Passo 2: para o paralelo, DL = ReDl Cos f • = 6370 * 0.0175 * Cos 30 • = 96.5 km • Paralelo converge quando os pólos estão próximos
