  1. 電子學 第八版 Floyd 第五章

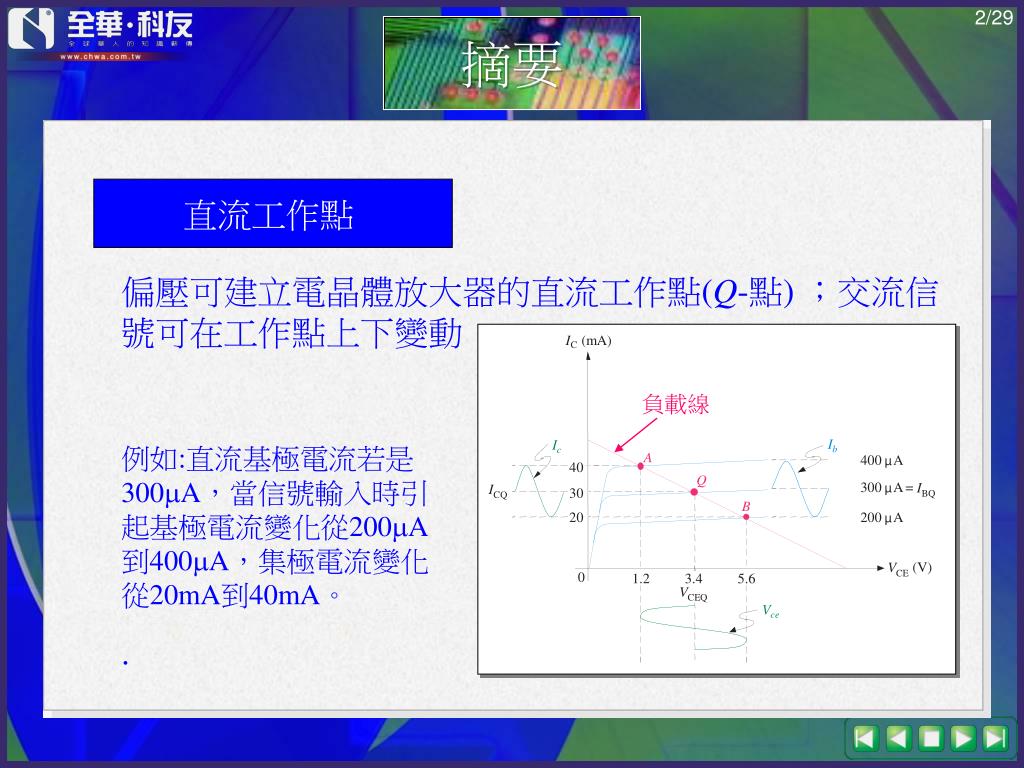

  2. 摘要 直流工作點 偏壓可建立電晶體放大器的直流工作點(Q-點) ;交流信號可在工作點上下變動 。 I (mA) C 負載線 例如:直流基極電流若是300mA,當信號輸入時引起基極電流變化從200mA到400mA,集極電流變化從20mA到40mA。 . I I b c A 400 A µ 40 Q 300 A = I µ I 30 BQ CQ B 20 200 A µ (V) V CE 0 1.2 3.4 5.6 V CEQ V ce

  3. I C Q B 輸入 I 信號 I CQ Q V 0 CE V 截止 CC 截止 V ce V CEQ 摘要 直流工作點 信號擺動超出作用區時就會被切掉。 例如:偏壓建立在較低的工作點,結果信號在靠近截止區的部分被切除。

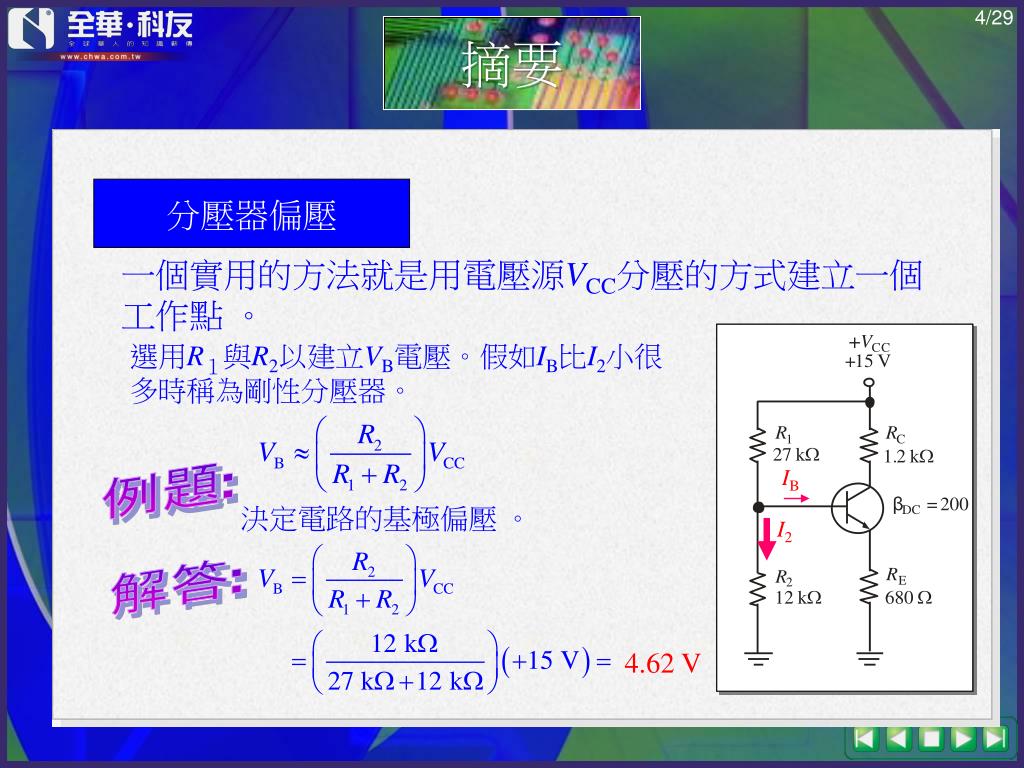

  4. IB I2 摘要 分壓器偏壓 一個實用的方法就是用電壓源VCC分壓的方式建立一個工作點。 選用R1與R2以建立VB電壓。假如IB比I2小很多時稱為剛性分壓器。 例題: 決定電路的基極偏壓 。 解答: 4.62 V

  5. 摘要 分壓器偏壓 後續: 試求射極電壓VE,和射極電流IE? 解答: VE 比VB 少一個二極體的電壓: 4.62 V VE = 4.62 V – 0.7 V = 3.92 V 3.92 V 使用歐姆定律: 5.76 mA

  6. 摘要 分壓器偏壓 在不考慮負載效應,得到VB的近似值是一個合理的情況,一個更正確的解答是使用戴維寧等效電路計算輸入電路。 VTH = VB(no load) = 4.62 V RTH = R1||R2 = = 8.31 kW 如圖所示是一個戴維寧等效輸入電路

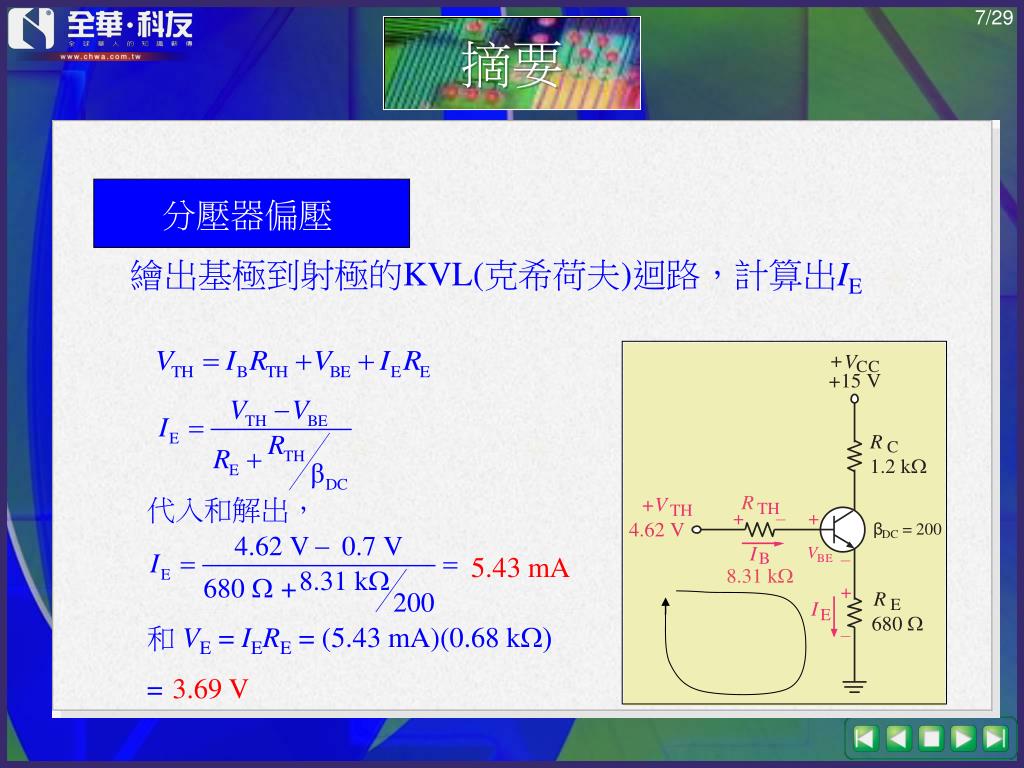

  7. 摘要 分壓器偏壓 繪出基極到射極的KVL(克希荷夫)迴路,計算出IE 代入和解出, 5.43 mA 和 VE = IERE = (5.43 mA)(0.68 kW) = 3.69 V

  8. 摘要 分壓器偏壓 Multisim允許你很快的檢查結果。

  9. 摘要 分壓器偏壓 一個pnp電晶體可以使正電壓偏壓或負電壓偏壓,注意(b)和(c)是相同的電路;兩個都是用正偏壓。 (a) (b) (c)

  10. 摘要 分壓器偏壓 例題: 試求 pnp電路的IE,證明這電路是剛性分壓器偏壓(沒有負載效應) 。 解答: 11.1 V 10.4 V 5.74 mA

  11. 摘要 射極偏壓 射極偏壓有很好的穩定度,但是需要正電壓和負電壓雙電壓源。 在故障分析時,假設在npn電晶體的射極電壓VE大約是-1V。 例題: 假設VE 是 -1V, IE 是多少? -1 V 解答: -1.87 mA

  12. 摘要 射極偏壓 使用Multisim檢查顯示檢修目地的假設是合理的。 在這個例子,若要詳細分析,你可包括βDC的影響。

  13. 摘要 基極偏壓 基極偏壓因為電路簡單,常用在開關電路,但不常用在線性放大器,因為工作點會受β值影響。 基極電流來自集極的電源,經過一個大的基極電阻。 例題: IB是多少? 解答: 25.5 mA

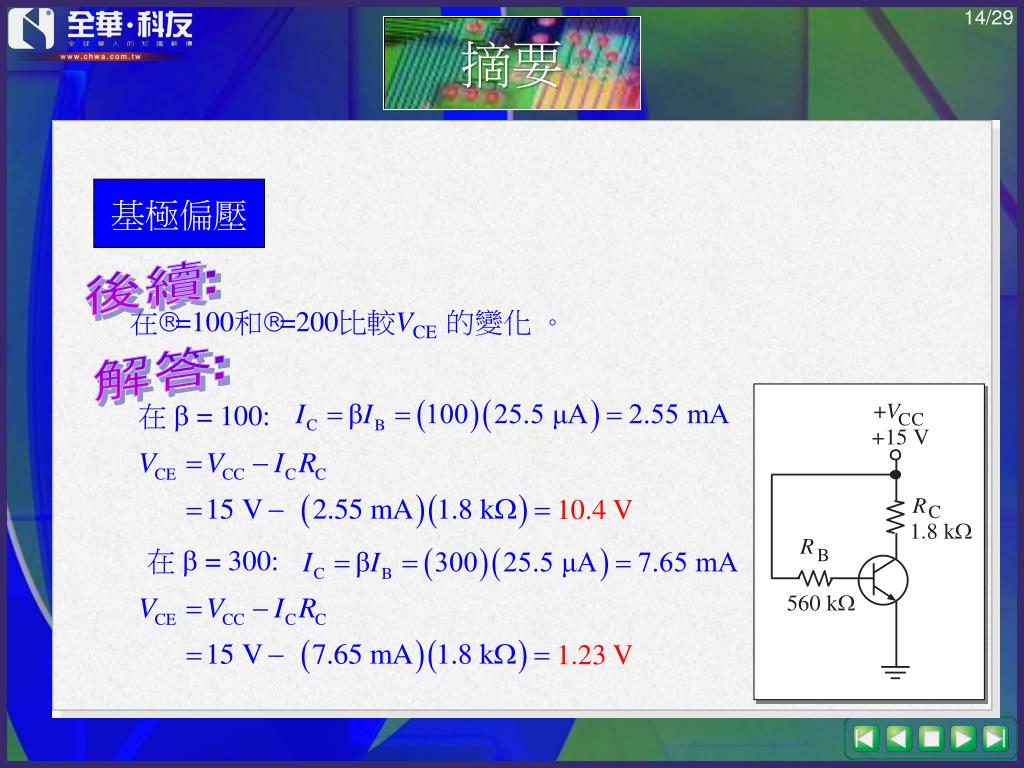

  14. 摘要 基極偏壓 後續: 在β=100和β=200比較VCE 的變化。 解答: 在 b = 100: 10.4 V 在 b = 300: 1.23 V

  15. 摘要 射極回授偏壓 多接一個射極電阻可改變基極偏壓變成射極回授偏壓電路,讓電路變得更可靠。射極電阻形成一個負回授電路。 射極電流的方程式是使用KVL(克希荷夫) 經過基極的迴路。結果是:

  16. 摘要 集極回授偏壓 集極回授偏壓電路是另外一種形式的負回授電路,可以增加電路的穩定度。基極電阻連接到電晶體的集極而不是連結到電壓源VCC 。 集極電流的方程式是使用KVL(克希荷夫)定律經過基極電路寫出的式子。結果是

  17. 摘要 集極回授偏壓 例題: 當β=100變成β=300,比較IC的變化。 解答: 當 b = 100, 2.80 mA 當 b = 300, 4.93 mA

  18. 重要詞彙 由特定的電壓和電流值所決定的放大器直流工作點。 Q-點 (Q-point) 直流負載線(DC load line) 線性區 (Linear region) 剛性分壓器(Stiff voltage divider) 回授(Feedback) 依電晶體電路的 IC與 VCE 所繪成的直線。 負載線位於飽和點和截止點之間的區域。 為一負載效應可忽略之分壓器。 由電路的輸出端取出部份信號,送回輸入端的過程,以便達到減弱或增強輸出的目的。
