  1. MODUL 1 REFRIGERAN

  2. APA ITU REFRIGERAN? • zat yang mengalir dalam mesin pendingin (refrigerasi) • Fungsi refrigeran: • untuk menyerap panas dari benda atau udara yang didinginkan • membawanya kemudian membuangnya ke udara sekeliling di luar benda/ruangan yang didinginkan

  3. REFRIGERAN • KELOMPOK REFRIGERAN • REFRIGERAN HALOKARBON • REFRIGERAN SENYAWA ORGANIK ‘CYCLIC’ • REFRIGERAN AZEOTROP • REFRIGERAN ZEOTROP • REFRIGERAN ORGANIK • REFRIGERAN ANORGANIK • REFRIGERAN SENYAWA ORGANIK TAK JENUH

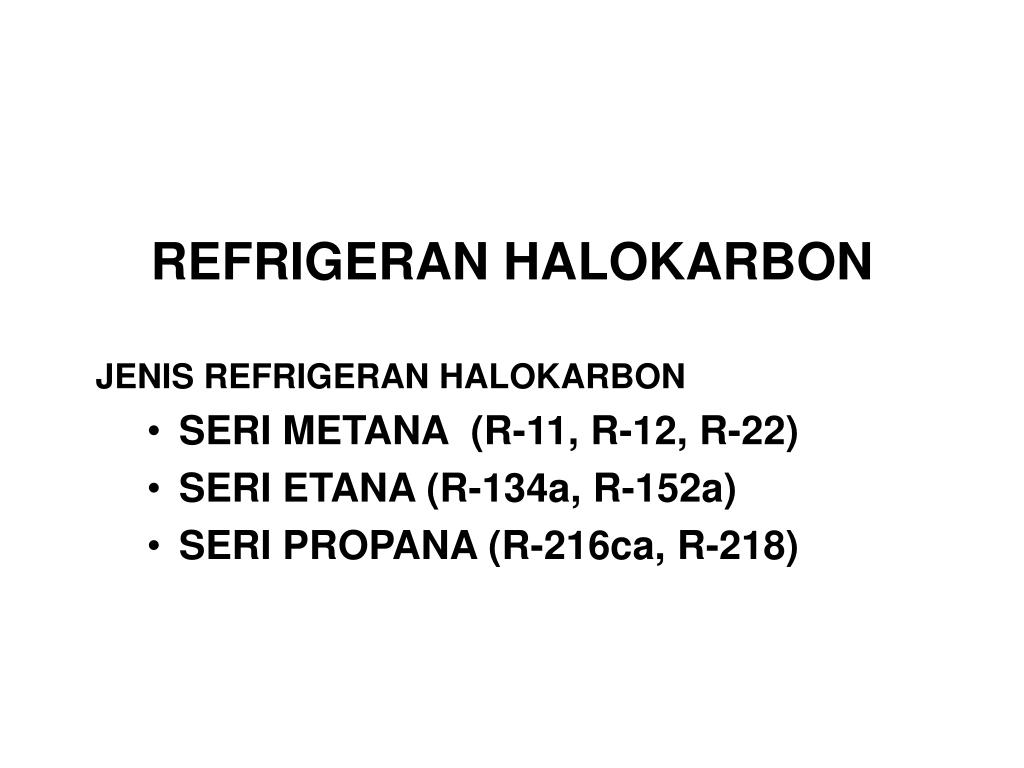

  4. REFRIGERAN HALOKARBON JENIS REFRIGERAN HALOKARBON • SERI METANA (R-11, R-12, R-22) • SERI ETANA (R-134a, R-152a) • SERI PROPANA (R-216ca, R-218)

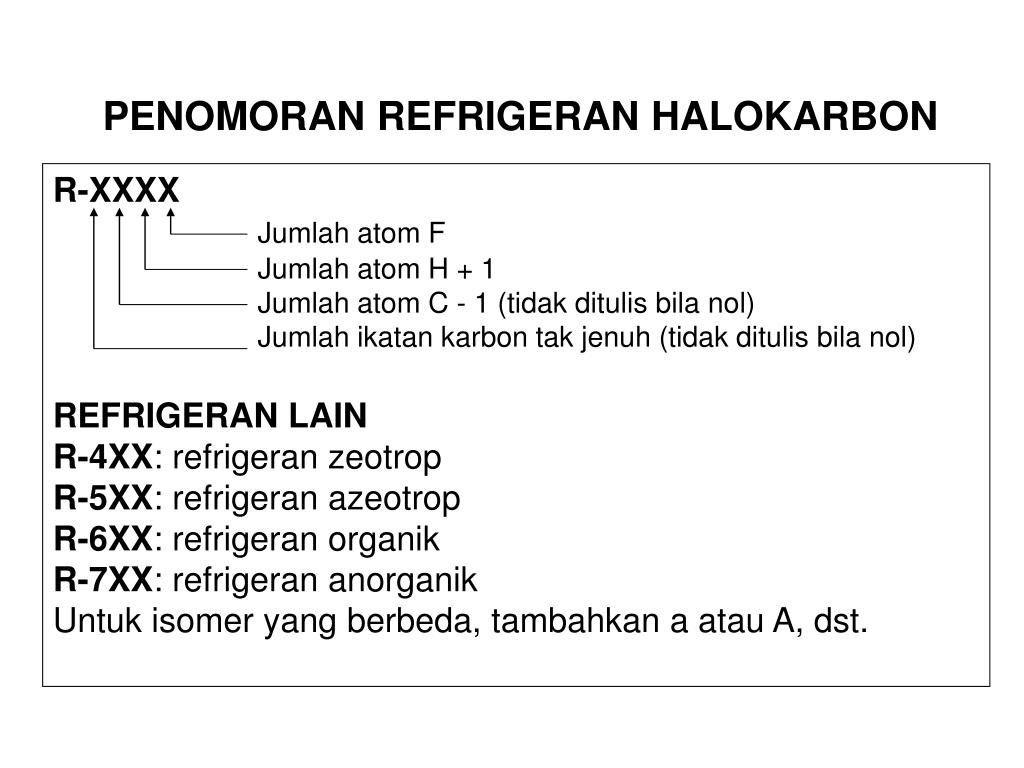

  5. R-XXXX Jumlah atom F Jumlah atom H + 1 Jumlah atom C - 1 (tidak ditulis bila nol) Jumlah ikatan karbon tak jenuh (tidak ditulis bila nol) REFRIGERAN LAIN R-4XX: refrigeran zeotrop R-5XX: refrigeran azeotrop R-6XX: refrigeran organik R-7XX: refrigeran anorganik Untuk isomer yang berbeda, tambahkan a atau A, dst. PENOMORAN REFRIGERAN HALOKARBON

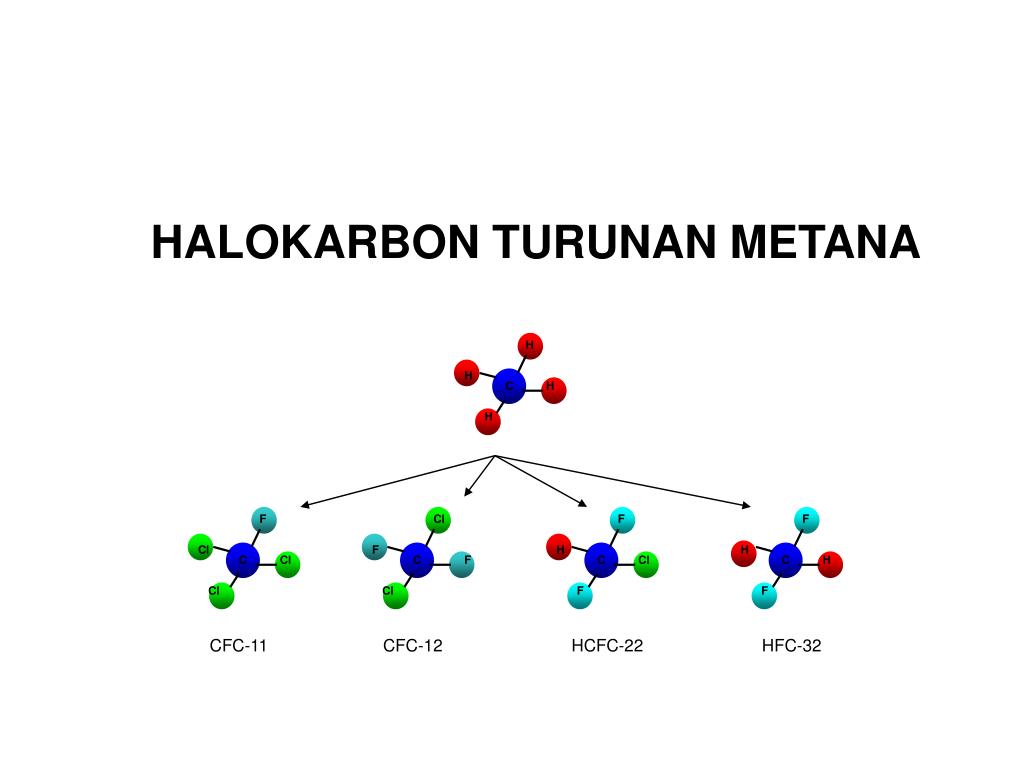

  6. H H C H H F Cl F F Cl F H H C Cl C F C Cl C H Cl Cl F F CFC-11 CFC-12 HCFC-22 HFC-32 HALOKARBON TURUNAN METANA

  7. CH4 R-50 CH3F R-41 CH3Cl R-40 CH2FCl R-31 CH2F2 R-32 CH3Cl, R-40 CF4 R-14 CHF3 R-23 Cl CCl4 R-10 CHCl3 R-20 CFCl3 R-11 CH2Cl2 R-30 CHFCl2 R-21 CF2Cl2 R-12 CHF2Cl R-22 CF3Cl R-13 H F HALOKARBON GUGUS METANA

  8. Cl H F HCFC-123 C C Cl F H H F H C C H H H H F F HFC-134a C C F H F F H F H H F C C FC-218 F C H C H C F C F H F H F H TURUNAN ETANA TURUNAN PROPANA

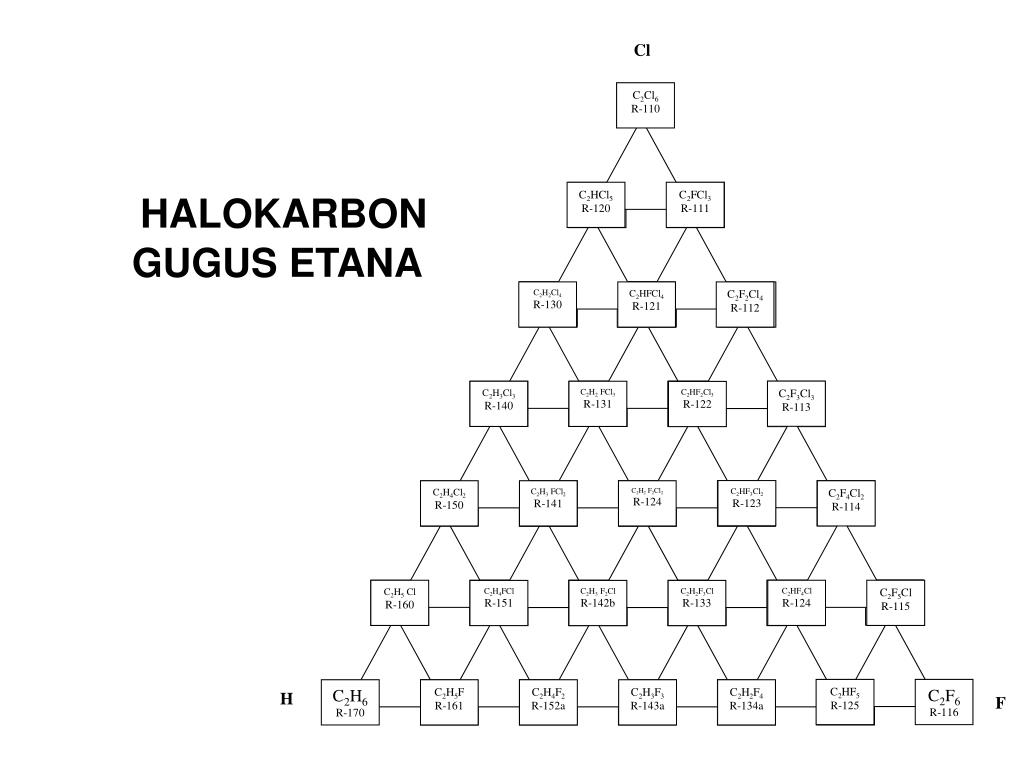

  9. Cl C2H3Cl3 R-140 CCl4 R-10 C2F4Cl2 R-114 CCl4 R-10 CCl4 R-10 CCl4 R-10 CF2Cl2 CCl4 R-10 CCl4 R-10 CCl4 R-10 C2Cl6 R-110 C2F3Cl3 R-113 CCl4 R-10 CCl4 R-10 C2HCl5 R-120 C2H2 F2Cl2 R-124 C2H4F2 R-152a C2HF3Cl2 R-123 C2H4Cl2 R-150 C2H3 F2Cl R-142b C2HF4Cl R-124 C2H5F R-161 C2H2 FCl3 R-131 C2H2F3Cl R-133 C2H2Cl4 R-130 C2H2F4 R-134a C2H4FCl R-151 C2HF2Cl3 R-122 C2H5 Cl R-160 C2H6 R-170 C2HF5 R-125 CFCl3 C2F6 R-116 C2H3F3 R-143a CF3Cl CFCl3 CFCl3 CFCl3 C2F5Cl R-115 CFCl3 C2H3 FCl2 R-141 CFCl3 CF4 R-14 C2F2Cl4 R-112 CH3Cl, C2FCl3 R-111 C2HFCl4 R-121 CFCl3 HALOKARBON GUGUS ETANA H F

  10. REFRIGERAN SENYAWA ORGANIK ‘CYCLIC’ R-C316 1,2-dichlorohexafluorocyclobutane (C4Cl2F6) R-C317 chloroheptafluorocyclobutane (C4ClF7) R-C318 octafluorocyclobutane (C4F8)

  11. garis isotermal Tekanan temperature glide di dalam kondensor 3 2 temperature glide di dalam evaporator 1 4 Entalpi REFRIGERAN CAMPURAN ZEOTROP • Campuran yang dapat dipisahkan dengan cara destilasi • Contoh • R-401A: R-22(53%) + R-152a(13%) + R-124(34%) • R-402B: R-125(38%) + R-290(2%) + R-22(60%) • R-403B: R-22(56%) + R-218(39%) + R-290(5%) • dst

  12. T Titik Azeotropik XA x REFRIGERAN CAMPURAN AZEOTROP • Campuran yang tidak dapat dipisahkan dengan cara destilasi • Contoh: • R-500 R-12 (73.8%) + R-152a (26.2%) Temperatur azeotrop: 0oC • R-502 R-22 (48.8%) + R-115 (51.2%) Temperatur azeotrop: 19oC

  13. REFRIGERAN SENYAWA ORGANIK • R-600 Butana CH3CH2CH2CH3 • R-600a Isobutana CH(CH3)3 • R-610 ethyl ether C2H5OC2H5 • R-611 methyl format HCOOCH3 • R-630 methyl amine CH3NH2 • R-631 ethyl amine C2H5NH2

  14. REFRIGERAN SENYAWA ANORGANIK • R-702 hidrogen • R-704 helium • R-717 amonia • R-718 air • R-744 CO2 • R-764 SO2

  15. REFRIGERAN SENYAWA ORGANIK TAK JENUH • R-1130 1,2-dichloroethylene CHCl=CHCl • R-1150 Ethylene CH2=CH2 • R-1270 Propylene C3H6

  16. PEMILIHAN REFRIGERAN

  17. SIFAT TERMODINAMIKA BEBERAPA REFRIGERAN * pada Teva = 5oC, ** pada Tkond = 25oC

  18. TINGKAT RACUN DAN KEMUDAHAN TERBAKAR KELOMPOK TINGKAT NYALA Refrigeran diklasifikasi menjadi tiga kelompok tingkat nyala yaitu: Kelas 1: refrigeran yang tidak menunjukkan perambatan api (flame propagation), jika diuji di udara pada 101 kPa (14.7 psia) dan 18oC (65oF) Kelas 2: LFL > 0,10 kg/m3 atau 3,5 % volume pada 21oC dan 101 kPa kalor pembakaran < 19 000 kJ/kg Kelas 3: LFL < 0,10 kg/m3 atau 3,5 % volume pada 21oC dan 101 kPa kalor pembakaran > 19 000 kJ/kg KELOMPOK TINGKAT RACUN Refrigeran diklasifikasikan menjadi dua kelompok tingkat racun yaitu: Kelompok A: adalah refrigeran yang mempuyai LC50  10 000 ppm Kelompok B: adalah refrigeran yang mempunyai LC50 < 10 000 ppm

  19. LFL [Volume%] R-600a 1.95 Propane 2.1 UFL [Volume%] R-600a 9.1 Propane 9.5 LFL = Lower Flammability Limit UFL= Upper Flammability Limit 100 % 0 %

  20. TITIK NYALA

  21. KELARUTAN AIR DALAM BEBERAPA REFRIGERAN CAIR

  22. JENIS MINYAK PELUMAS

  23. KELARUTAN BEBERAPA REFRIGERAN DALAM OLI MINERAL

  24. KISARAN VISKOSITAS MINYAK PELUMAS PADA BEBERAPA APLIKASI REFRIGERASI

  25. KOMPATIBILITAS BEBERAPA REFRIGERAN TERHADAP MATERIAL KOMPONEN MESIN REFRIGERASI

  26. KEKUATAN DIELEKTRIK

  27. SIFAT TRANSPOR BEBERAPA REFRIGERAN PADA 0OC

  28. JENIS-JENIS REFRIGERAN YANG UMUM DIGUNAKAN DI INDONESIA • REFRIGERAN SINTETIK • CFC : chlorofluorocarbon • stabil • Mengandung khlor • Sangat merusak ozon, ODP = 1 • HCFC : hydrochlorofluorocarbon • Tidak stabil • Mengandung khlor • Tidak terlalu merusak ozon, ODP = 0,05 • HFC : hydrofluorocarbon • Stabil • Tidak mengandung khlor • Tidak merusak ozon, ODP = 0 • REFRIGERAN ALAMI • Hidrokarbon (HC), CO2, NH3, H2O • Tidak stabil • Tidak mengandung khlor • Tidak merusak ozon, ODP = 0

  29. JENIS-JENIS REFRIGERAN • CONTOH REFRIGERAN SINTETIK YANG BIASA DIGUNAKAN DI REFRIGERASI DAN AC CFC-11 CFC-12 HCFC-11 HFC-134A CFC HCFC HFC

  30. KEMASAN REFRIGERAN CFC-12, 250 g CFC-11 CFC-12, 13,6 kg

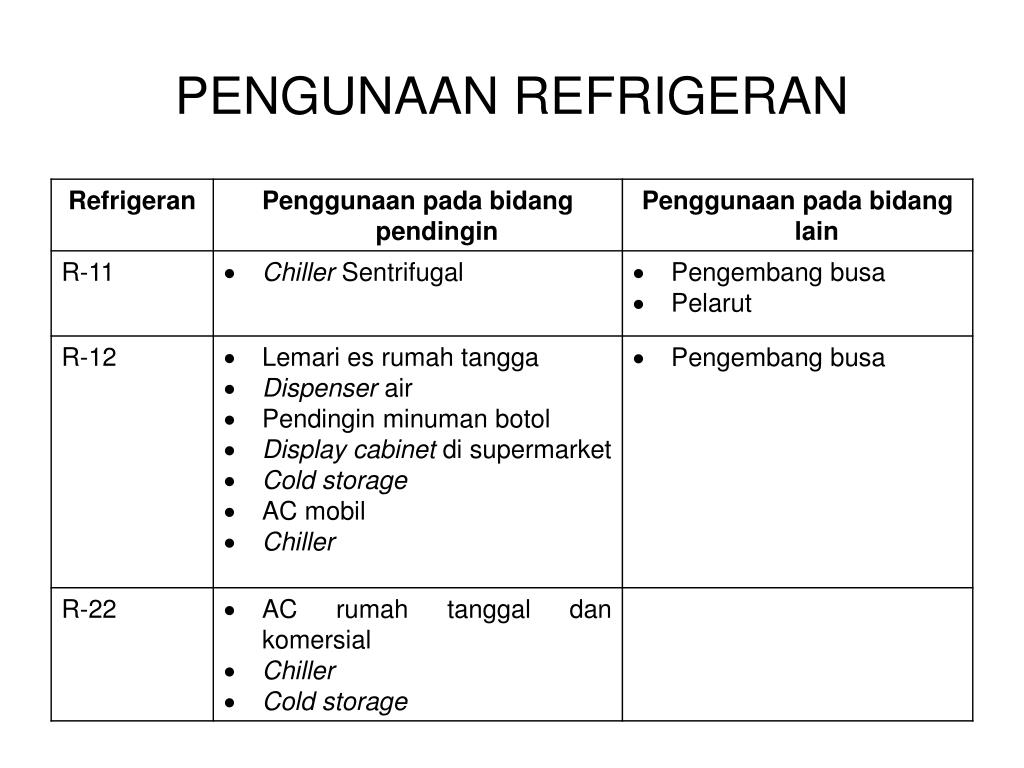

  31. PENGUNAAN REFRIGERAN
