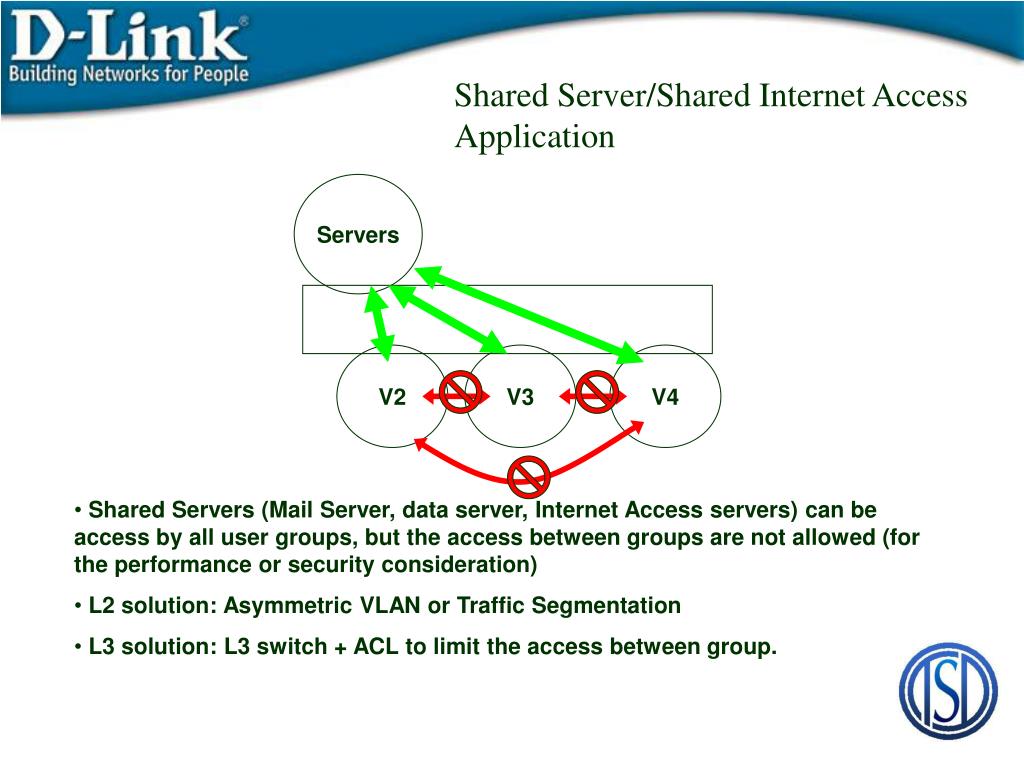

  1. Shared Server/Shared Internet Access Application Servers V2 V3 V4 • Shared Servers (Mail Server, data server, Internet Access servers) can be access by all user groups, but the access between groups are not allowed (for the performance or security consideration) • L2 solution: Asymmetric VLAN or Traffic Segmentation • L3 solution: L3 switch + ACL to limit the access between group.

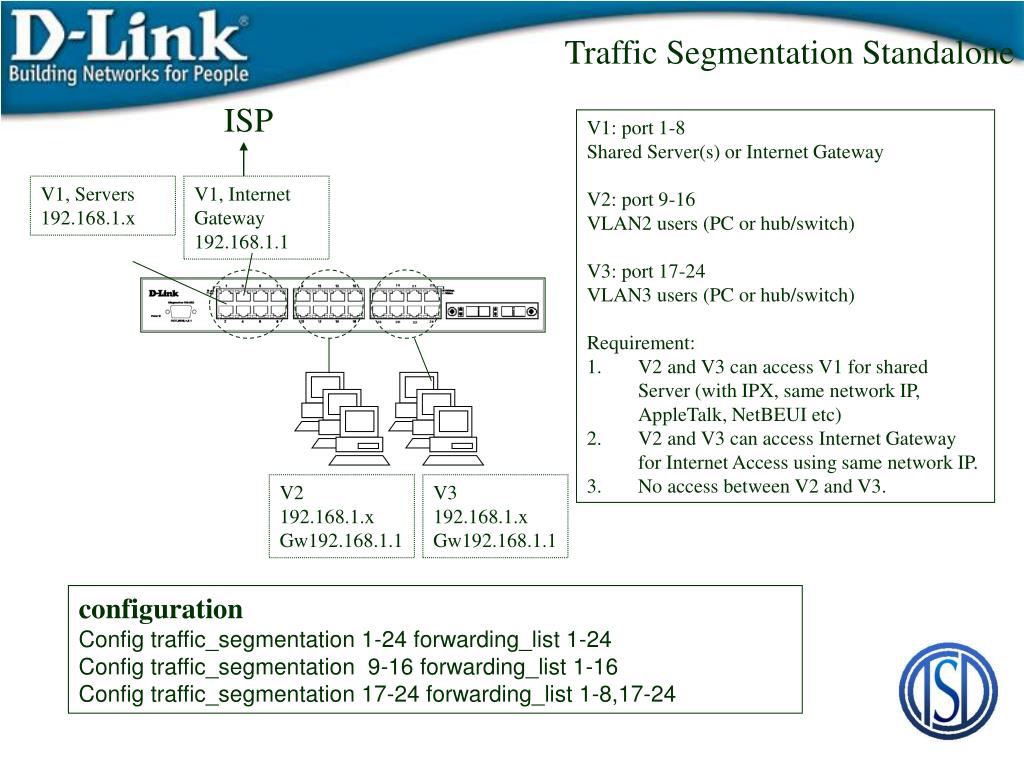

  2. Traffic Segmentation Standalone ISP • V1: port 1-8 • Shared Server(s) or Internet Gateway • V2: port 9-16 • VLAN2 users (PC or hub/switch) • V3: port 17-24 • VLAN3 users (PC or hub/switch) • Requirement: • V2 and V3 can access V1 for shared Server (with IPX, same network IP, AppleTalk, NetBEUI etc) • V2 and V3 can access Internet Gateway for Internet Access using same network IP. • No access between V2 and V3. V1, Servers 192.168.1.x V1, Internet Gateway 192.168.1.1 V2 192.168.1.x Gw192.168.1.1 V3 192.168.1.x Gw192.168.1.1 configuration Config traffic_segmentation 1-24 forwarding_list 1-24 Config traffic_segmentation 9-16 forwarding_list 1-16 Config traffic_segmentation 17-24 forwarding_list 1-8,17-24

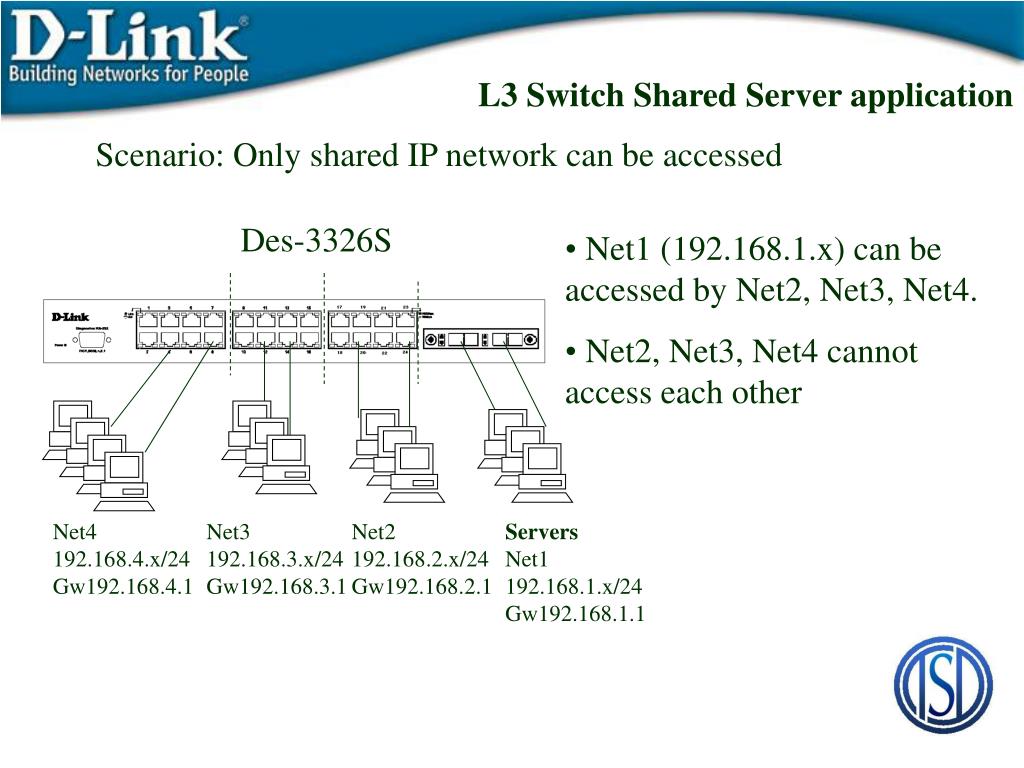

  3. L3 Switch Shared Server application Scenario: Only shared IP network can be accessed Des-3326S • Net1 (192.168.1.x) can be accessed by Net2, Net3, Net4. • Net2, Net3, Net4 cannot access each other Net4 192.168.4.x/24 Gw192.168.4.1 Net3 192.168.3.x/24 Gw192.168.3.1 Net2 192.168.2.x/24 Gw192.168.2.1 Servers Net1 192.168.1.x/24 Gw192.168.1.1

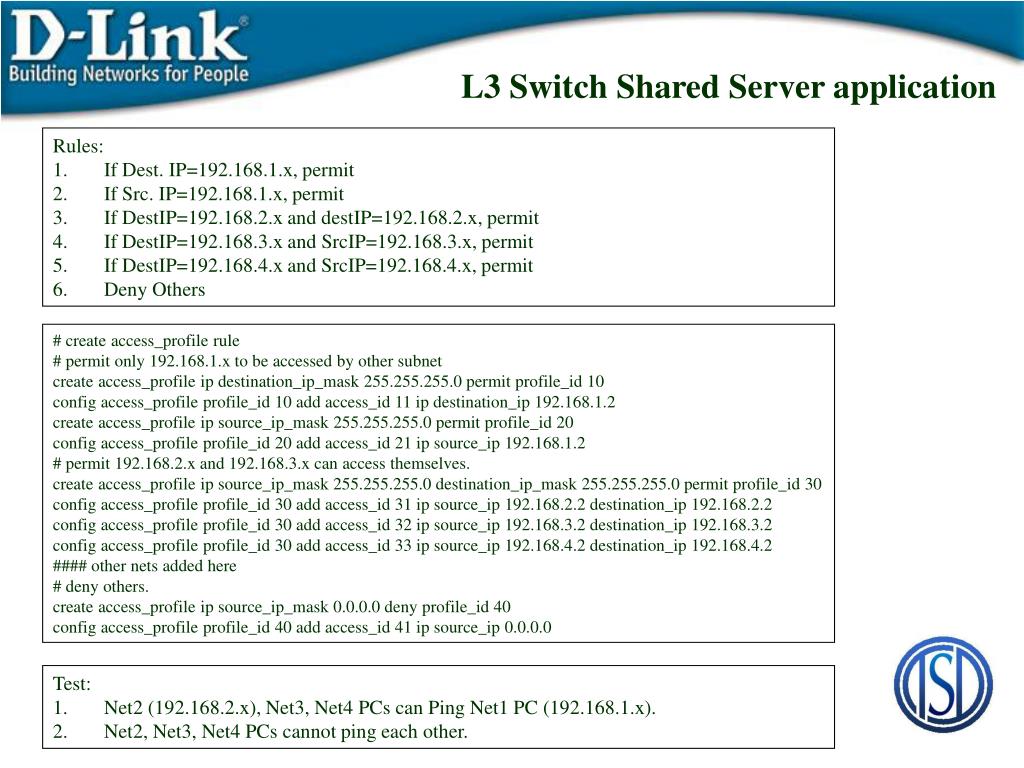

  4. L3 Switch Shared Server application • Rules: • If Dest. IP=192.168.1.x, permit • If Src. IP=192.168.1.x, permit • If DestIP=192.168.2.x and destIP=192.168.2.x, permit • If DestIP=192.168.3.x and SrcIP=192.168.3.x, permit • If DestIP=192.168.4.x and SrcIP=192.168.4.x, permit • Deny Others # create access_profile rule # permit only 192.168.1.x to be accessed by other subnet create access_profile ip destination_ip_mask 255.255.255.0 permit profile_id 10 config access_profile profile_id 10 add access_id 11 ip destination_ip 192.168.1.2 create access_profile ip source_ip_mask 255.255.255.0 permit profile_id 20 config access_profile profile_id 20 add access_id 21 ip source_ip 192.168.1.2 # permit 192.168.2.x and 192.168.3.x can access themselves. create access_profile ip source_ip_mask 255.255.255.0 destination_ip_mask 255.255.255.0 permit profile_id 30 config access_profile profile_id 30 add access_id 31 ip source_ip 192.168.2.2 destination_ip 192.168.2.2 config access_profile profile_id 30 add access_id 32 ip source_ip 192.168.3.2 destination_ip 192.168.3.2 config access_profile profile_id 30 add access_id 33 ip source_ip 192.168.4.2 destination_ip 192.168.4.2 #### other nets added here # deny others. create access_profile ip source_ip_mask 0.0.0.0 deny profile_id 40 config access_profile profile_id 40 add access_id 41 ip source_ip 0.0.0.0 • Test: • Net2 (192.168.2.x), Net3, Net4 PCs can Ping Net1 PC (192.168.1.x). • Net2, Net3, Net4 PCs cannot ping each other.
