  1. Вградени системи с Arduino София Април 2012 Симеон Янчев www.robotev.com

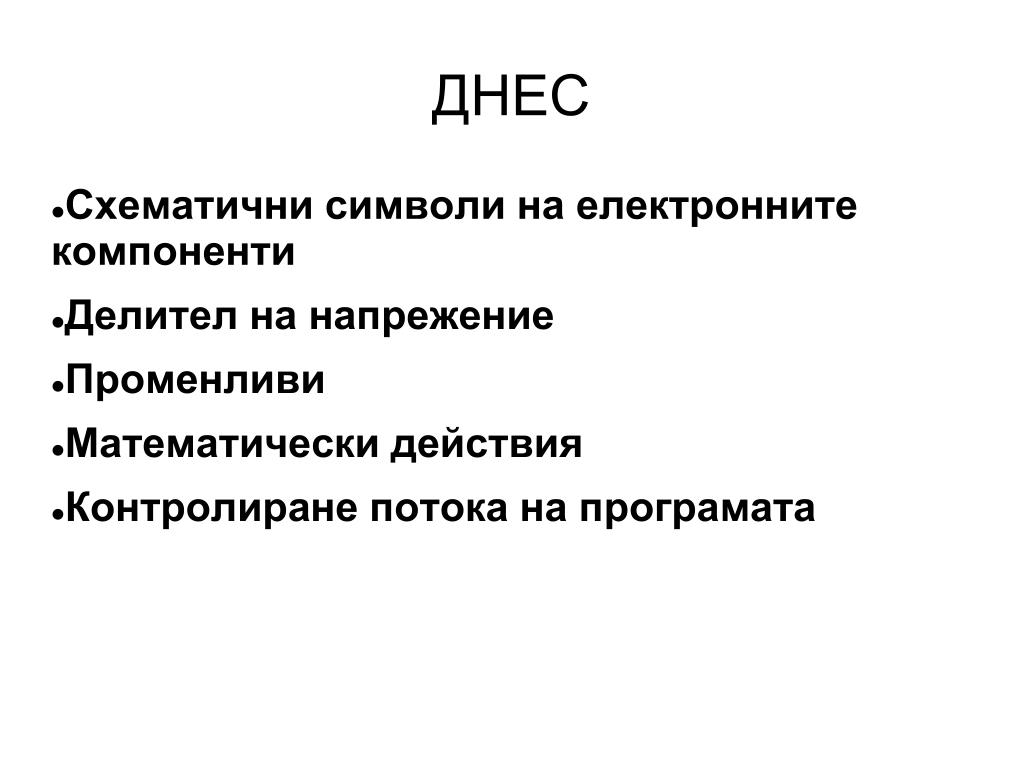

  2. ДНЕС Схематични символи на електронните компоненти Делител на напрежение Променливи Математически действия Контролиране потока на програмата

  3. ЕЛЕКТРОННИ КОМПОНЕНТИ

  4. РЕЗИСТОРИ Последователно Rt = R1 + R2 + R3.. + Rn Паралелно 1/Rt = 1/R1 + 1/R2 + 1/R3... + 1/Rn Massimo Banzi

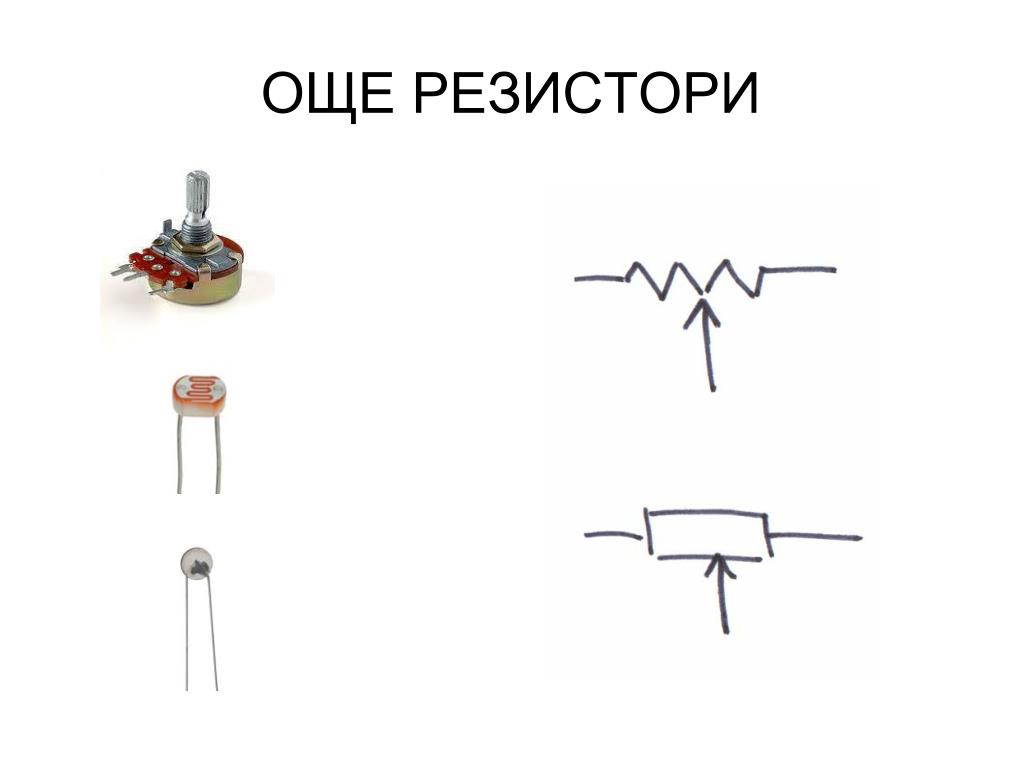

  5. ОЩЕ РЕЗИСТОРИ David Cuartielles Massimo Banzi

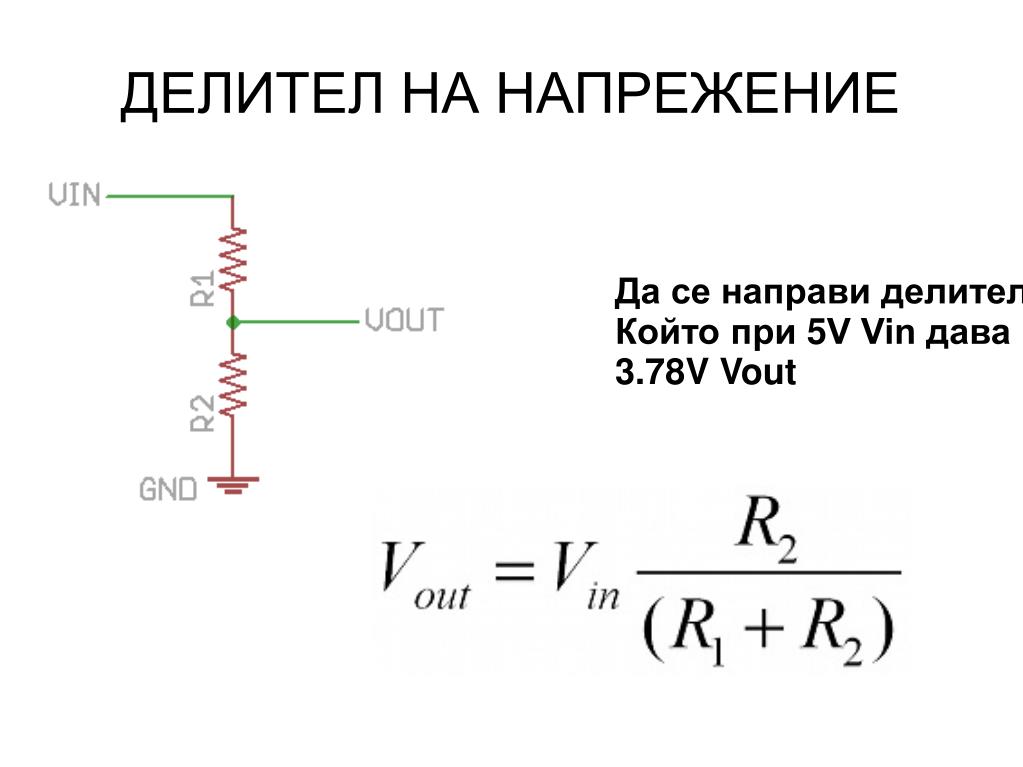

  6. ДЕЛИТЕЛ НА НАПРЕЖЕНИЕ Да се направи делител Който при 5V Vin дава 3.78V Vout David Cuartielles Massimo Banzi

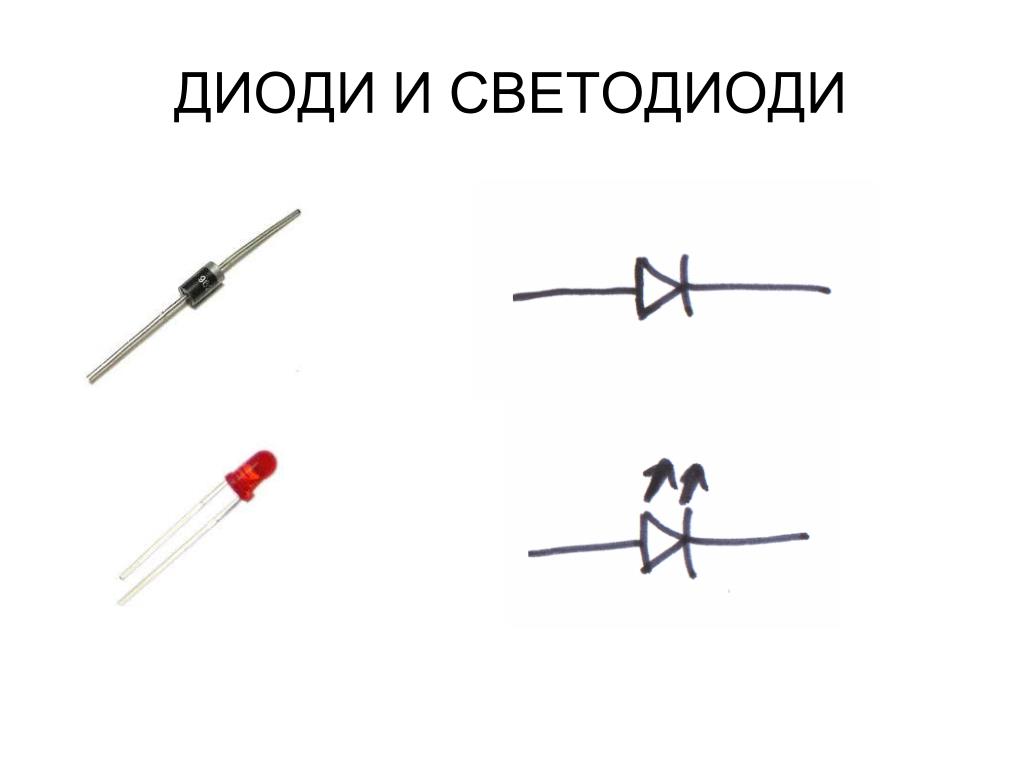

  7. ДИОДИ И СВЕТОДИОДИ David Cuartielles Massimo Banzi

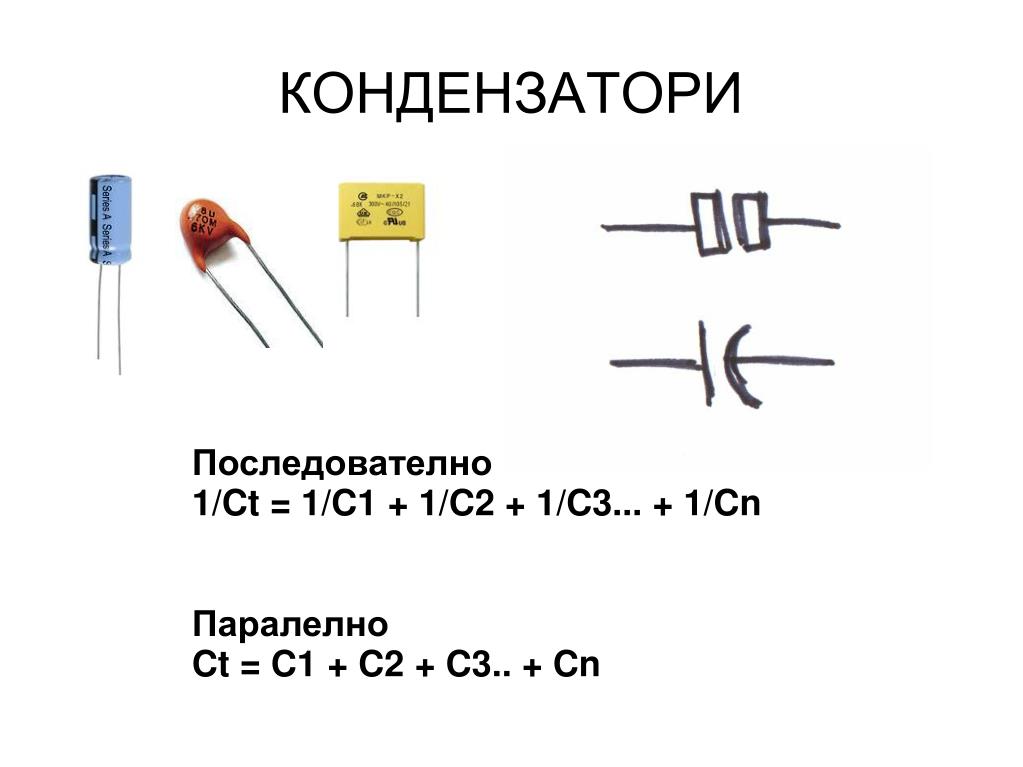

  8. КОНДЕНЗАТОРИ Последователно 1/Ct = 1/C1 + 1/C2 + 1/C3... + 1/Cn Паралелно Ct = C1 + C2 + C3.. + Cn David Cuartielles

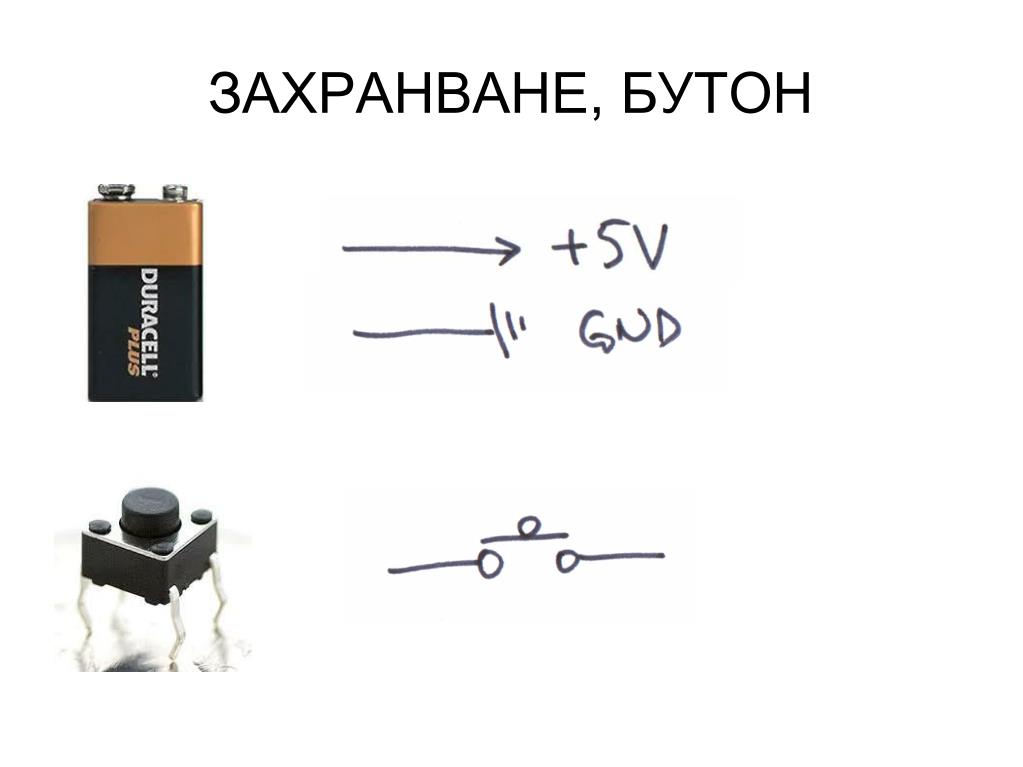

  9. ЗАХРАНВАНЕ, БУТОН David Cuartielles Massimo Banzi

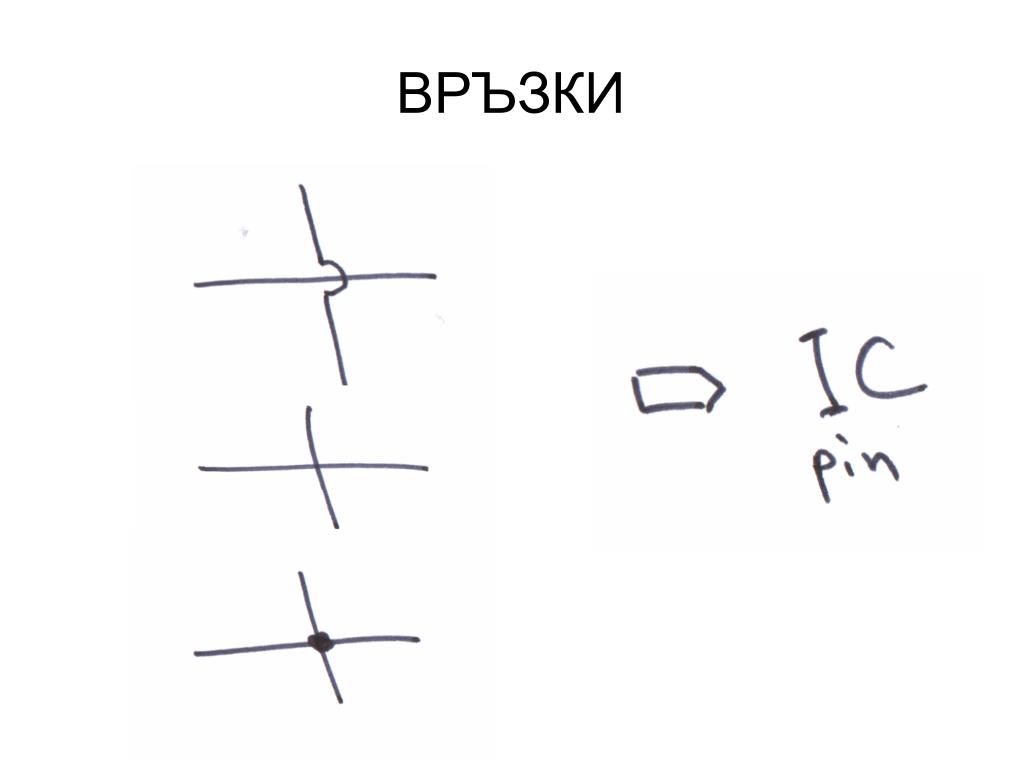

  10. ВРЪЗКИ

  11. ПРОМЕНЛИВИ И МАТЕМАТИКА

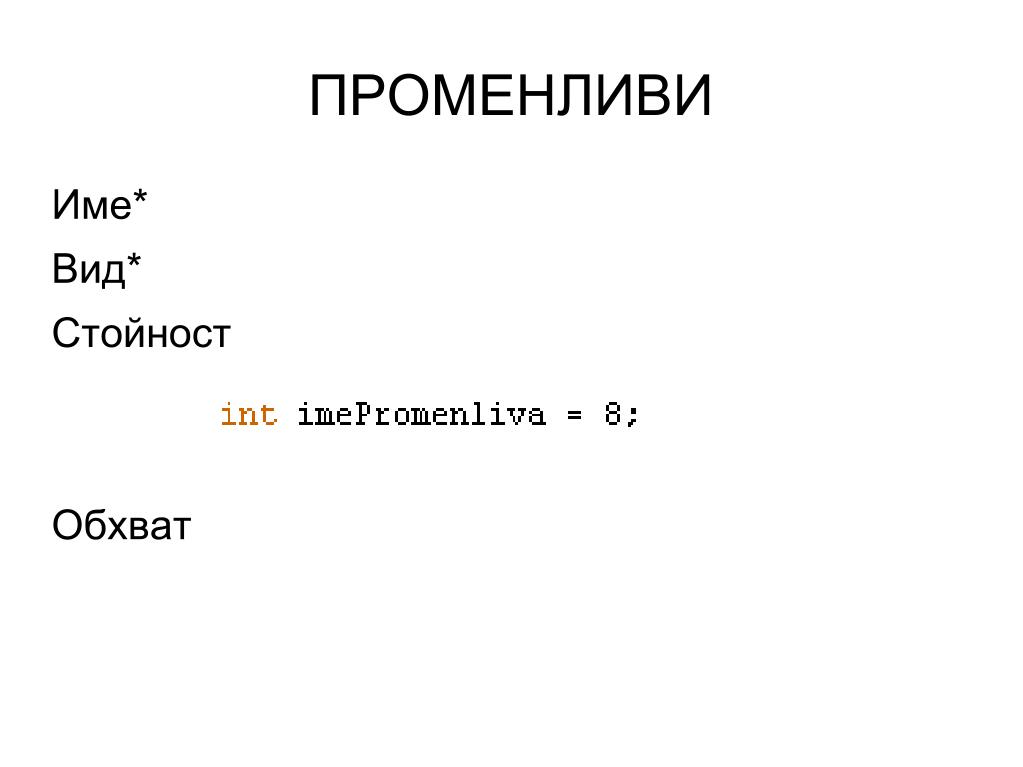

  12. ПРОМЕНЛИВИ Име* Вид* Стойност Обхват

  13. ВИДОВЕ ПРОМЕНЛИВИ

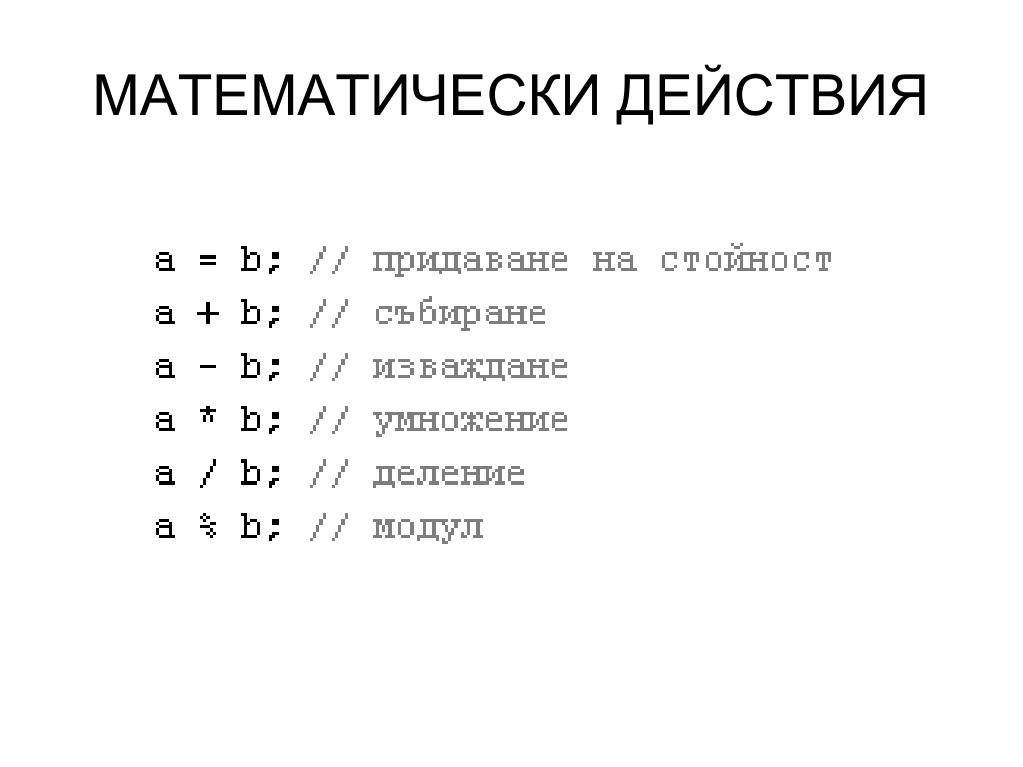

  14. МАТЕМАТИЧЕСКИ ДЕЙСТВИЯ

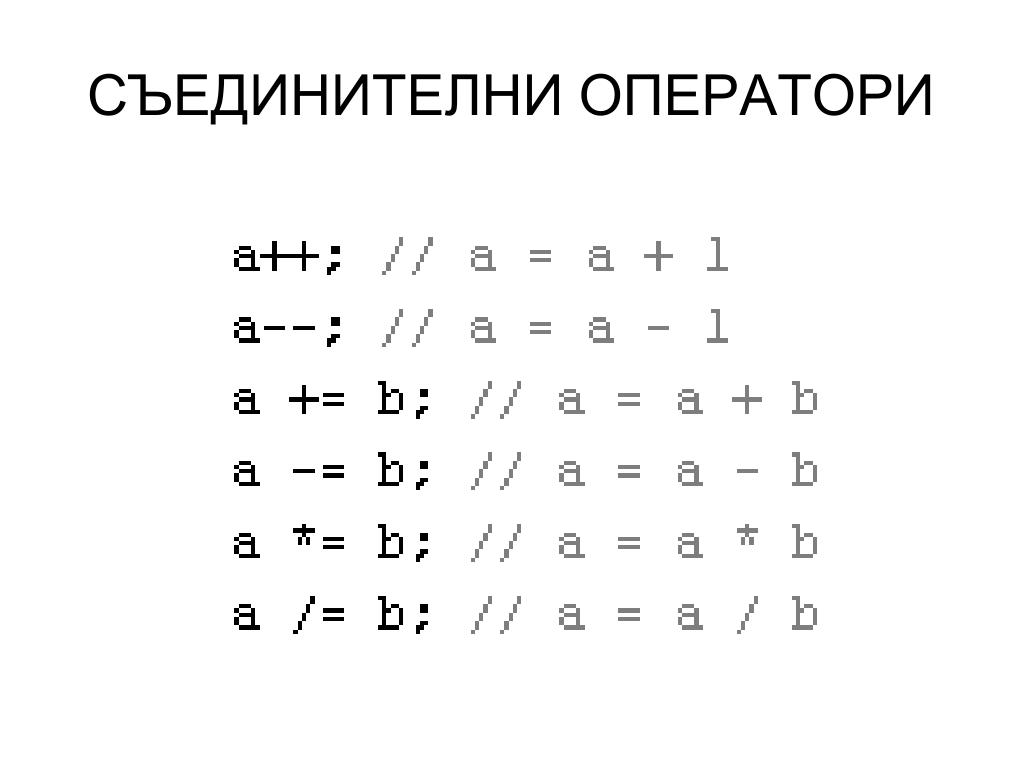

  15. СЪЕДИНИТЕЛНИ ОПЕРАТОРИ

  16. КОНТРОЛИРАНЕ НА ПОТОКА

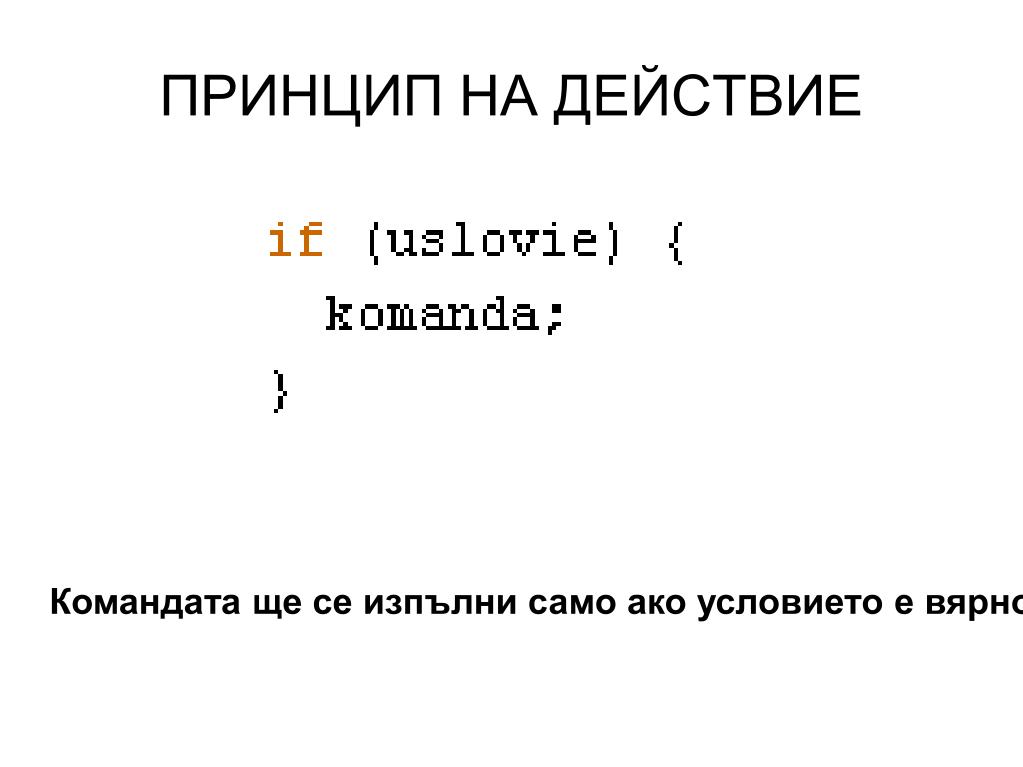

  17. ПРИНЦИП НА ДЕЙСТВИЕ Командата ще се изпълни само ако условието е вярно

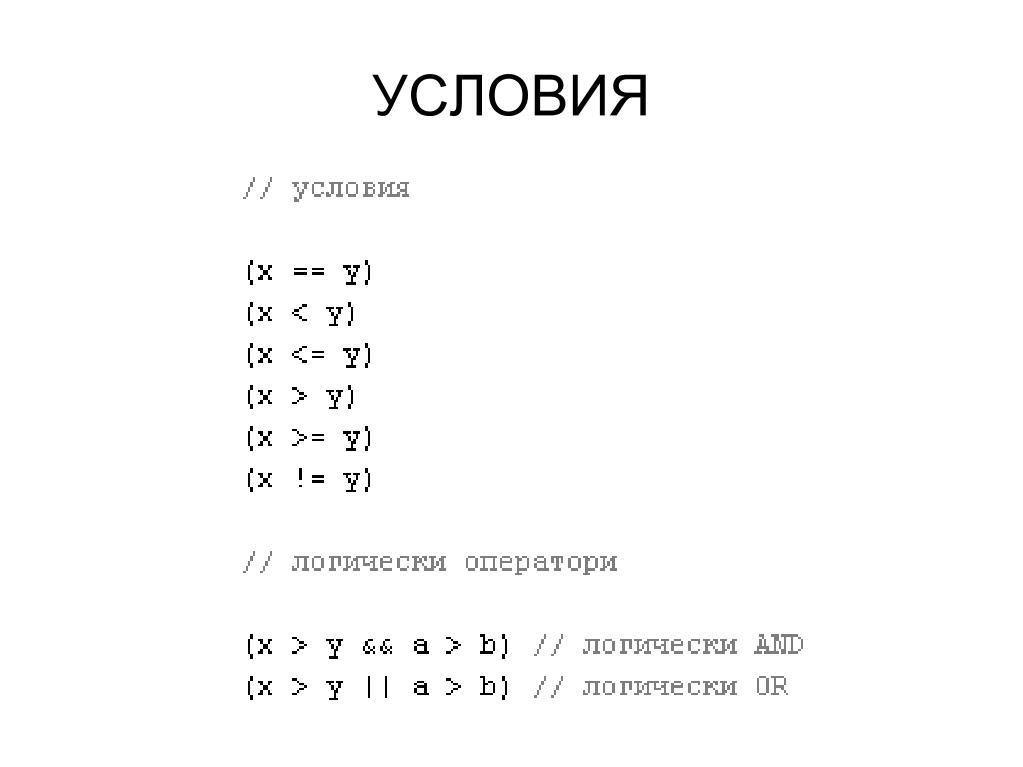

  18. УСЛОВИЯ

  19. IF Когато бутонът се натисне, светодиода да направи три бързи примигвания (през 150 милисекунди)

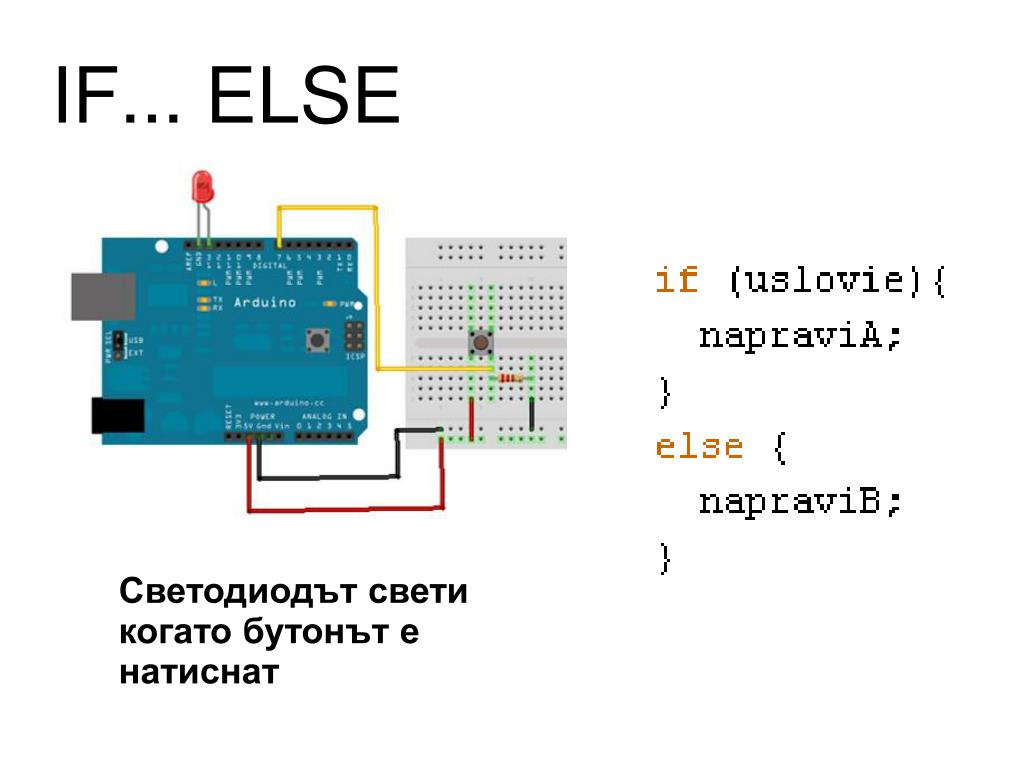

  20. IF... ELSE Светодиодът свети когато бутонът е натиснат

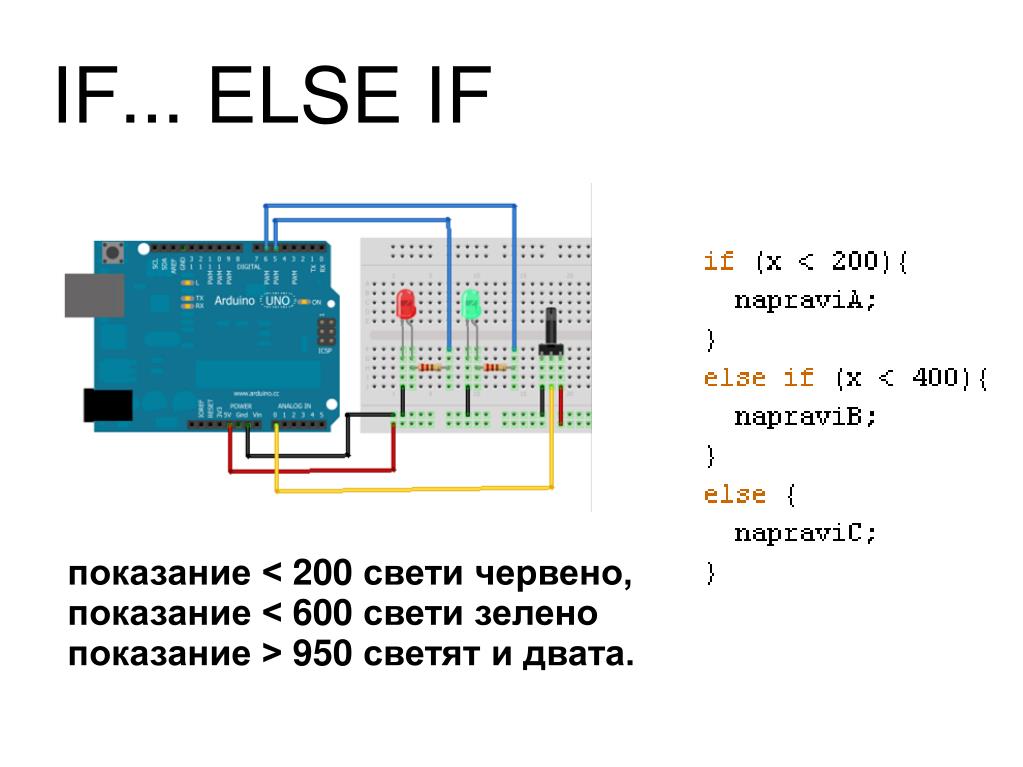

  21. IF... ELSE IF показание < 200 свети червено, показание < 600 свети зелено показание > 950 светят и двата.

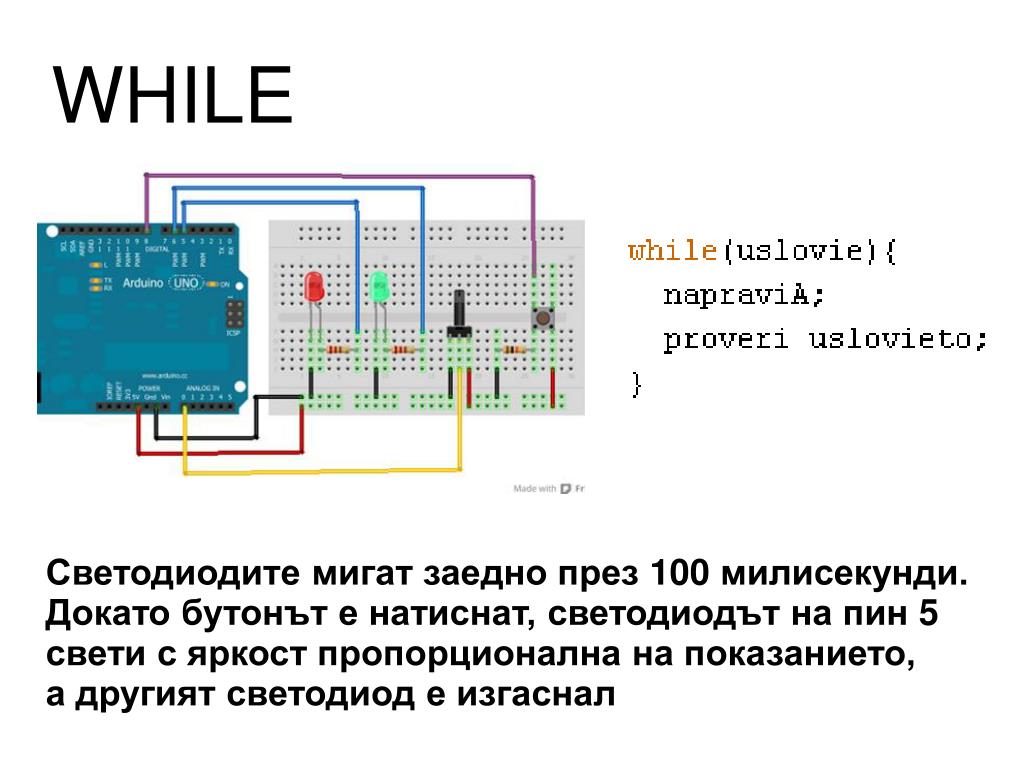

  22. WHILE Светодиодите мигат заедно през 100 милисекунди. Докато бутонът е натиснат, светодиодът на пин 5 свети с яркост пропорционална на показанието, а другият светодиод е изгаснал

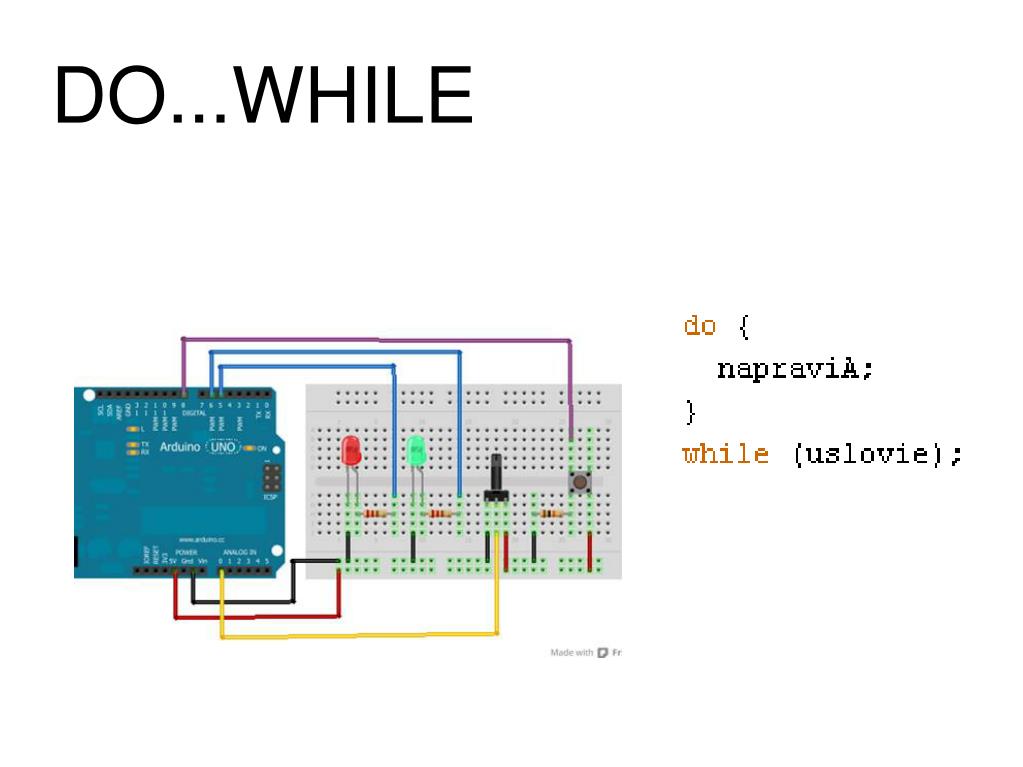

  23. DO...WHILE

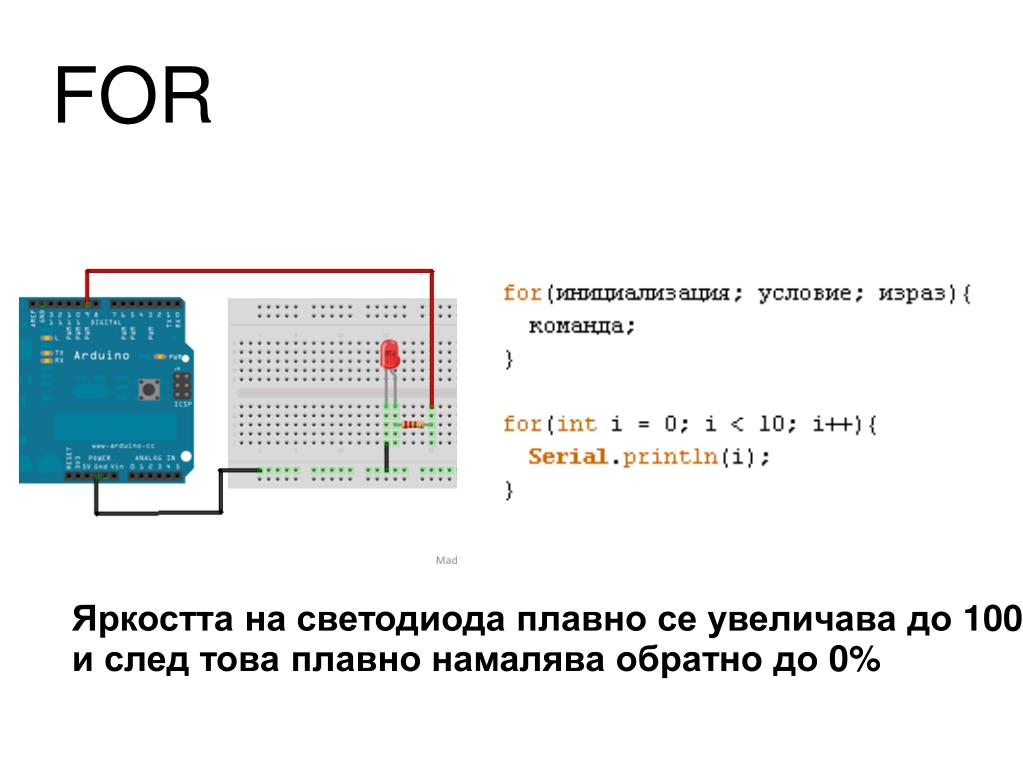

  24. FOR Яркостта на светодиода плавно се увеличава до 100% и след това плавно намалява обратно до 0%

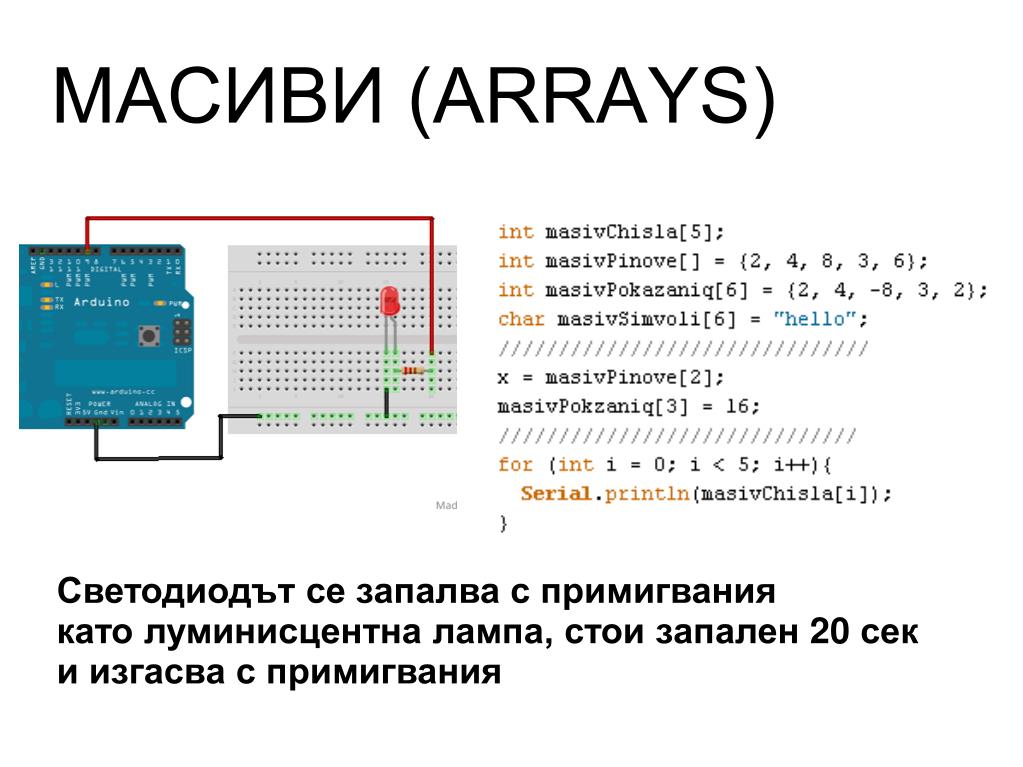

  25. МАСИВИ (ARRAYS) Светодиодът се запалва с примигвания като луминисцентна лампа, стои запален 20 сек и изгасва с примигвания
