  1. Mekanika FluidaPendahuluan Program Studi Teknik Sipil Universitas Jenderal Soedirman

  2. Penilaian • UTS • UAS • Kuis • Tugas

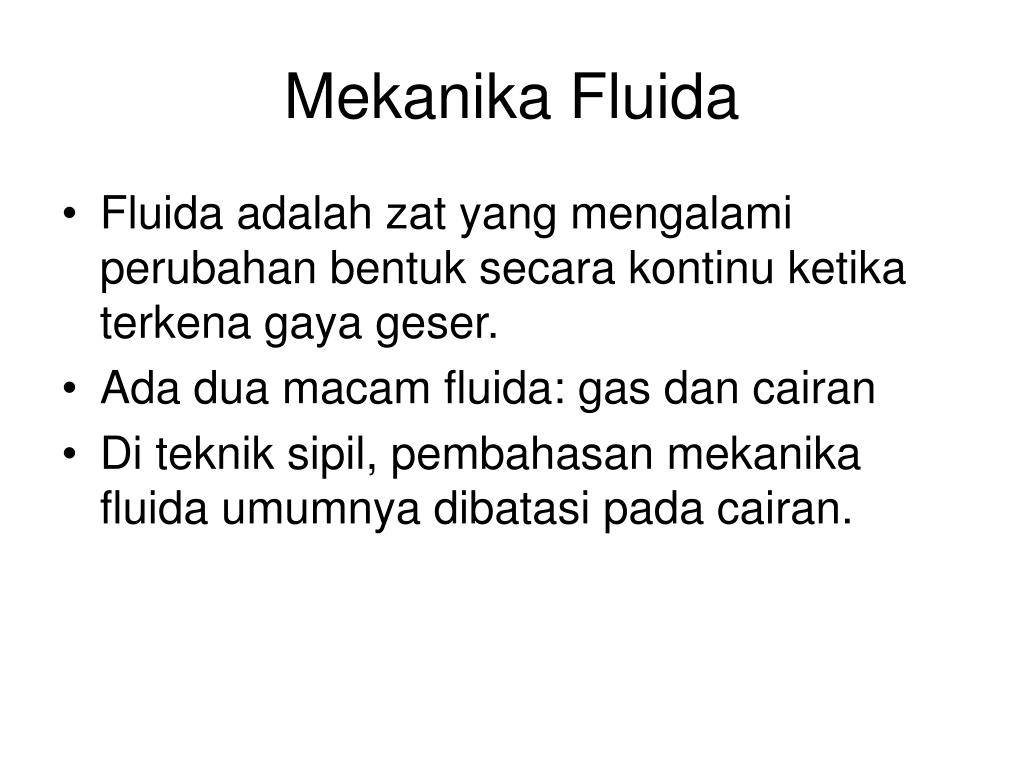

  3. Mekanika Fluida • Fluida adalah zat yang mengalami perubahan bentuk secara kontinu ketika terkena gaya geser. • Ada dua macam fluida: gas dan cairan • Di teknik sipil, pembahasan mekanika fluida umumnya dibatasi pada cairan.

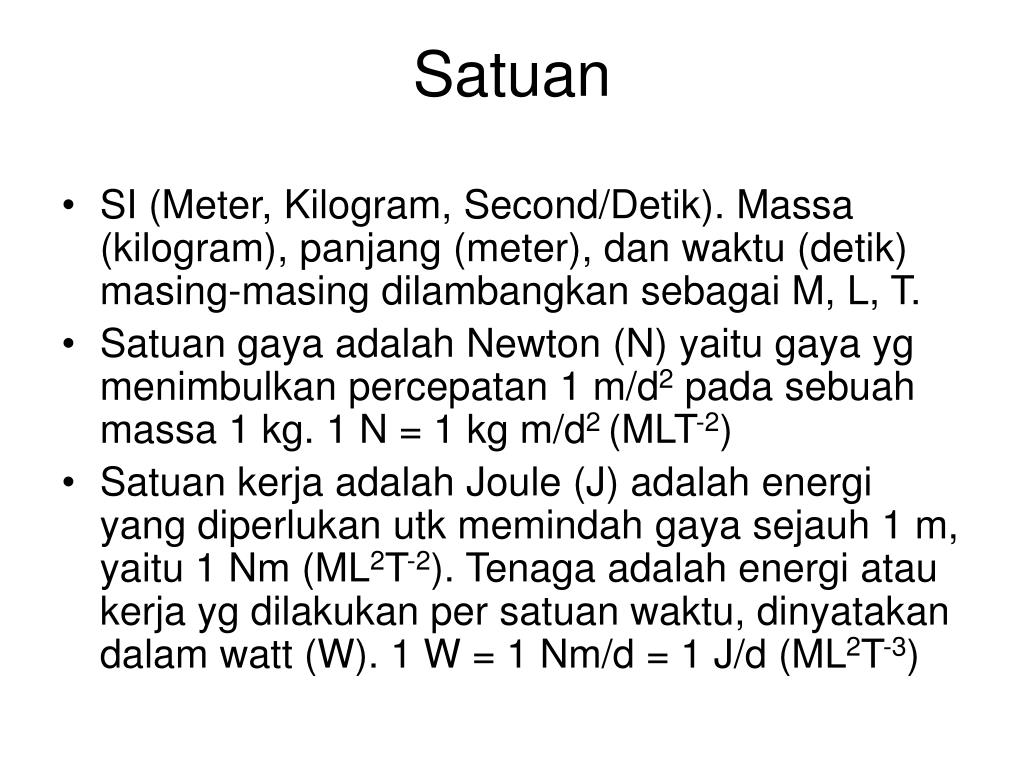

  4. Satuan • SI (Meter, Kilogram, Second/Detik). Massa (kilogram), panjang (meter), dan waktu (detik) masing-masing dilambangkan sebagai M, L, T. • Satuan gaya adalah Newton (N) yaitu gaya yg menimbulkan percepatan 1 m/d2 pada sebuah massa 1 kg. 1 N = 1 kg m/d2 (MLT-2) • Satuan kerja adalah Joule (J) adalah energi yang diperlukan utk memindah gaya sejauh 1 m, yaitu 1 Nm (ML2T-2). Tenaga adalah energi atau kerja yg dilakukan per satuan waktu, dinyatakan dalam watt (W). 1 W = 1 Nm/d = 1 J/d (ML2T-3)

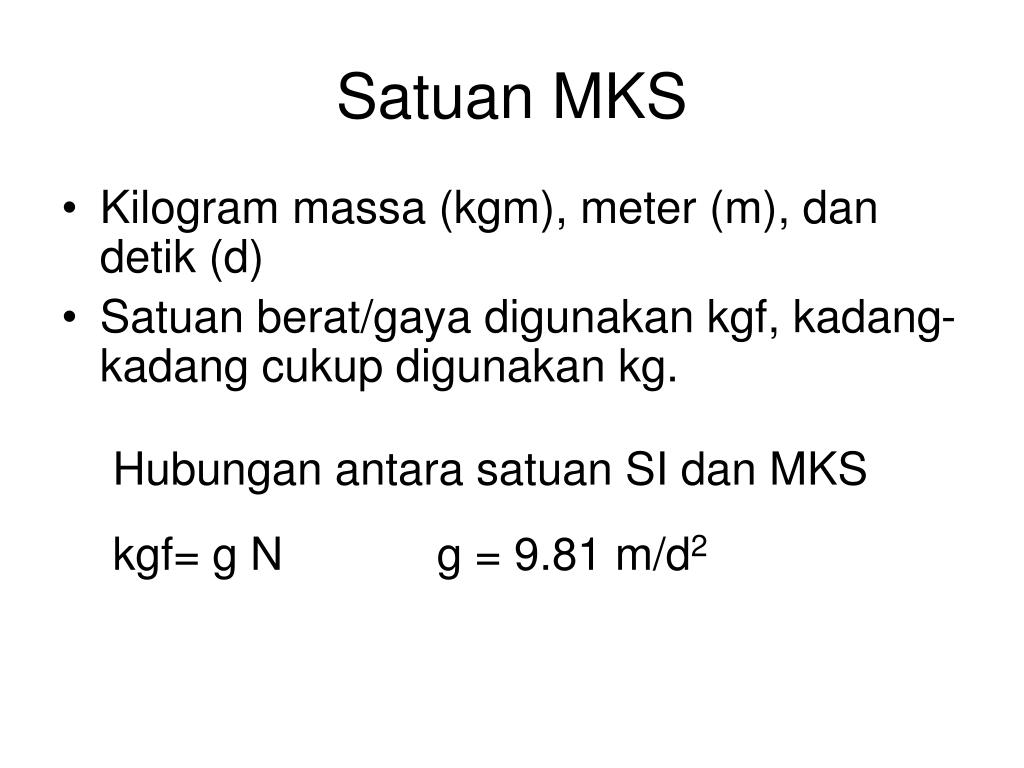

  5. Satuan MKS • Kilogram massa (kgm), meter (m), dan detik (d) • Satuan berat/gaya digunakan kgf, kadang-kadang cukup digunakan kg. Hubungan antara satuan SI dan MKS kgf= g N g = 9.81 m/d2

  6. Rapat Massa, Berat Jenis, dan Kerapatan Relatif • Rapat massa zat () adalah massa zat per satuan volume (kg/m3: ML-3) • Berat jenis () adalah gaya oleh gravitasi bumi (g) yang bekerja pada satu satuan volume zat ( = g: N/m3: ML-2T-2) • Kerapatan relatif () dari sebuah zat adalah perbandingan rapat massanya dengan rapat massa air pada suhu standar (40 C) dan tekanan standar (atmosfer). • Untuk air  = 103 kg/m3,  = 103 x 9.81 104 N/m3 dan =1

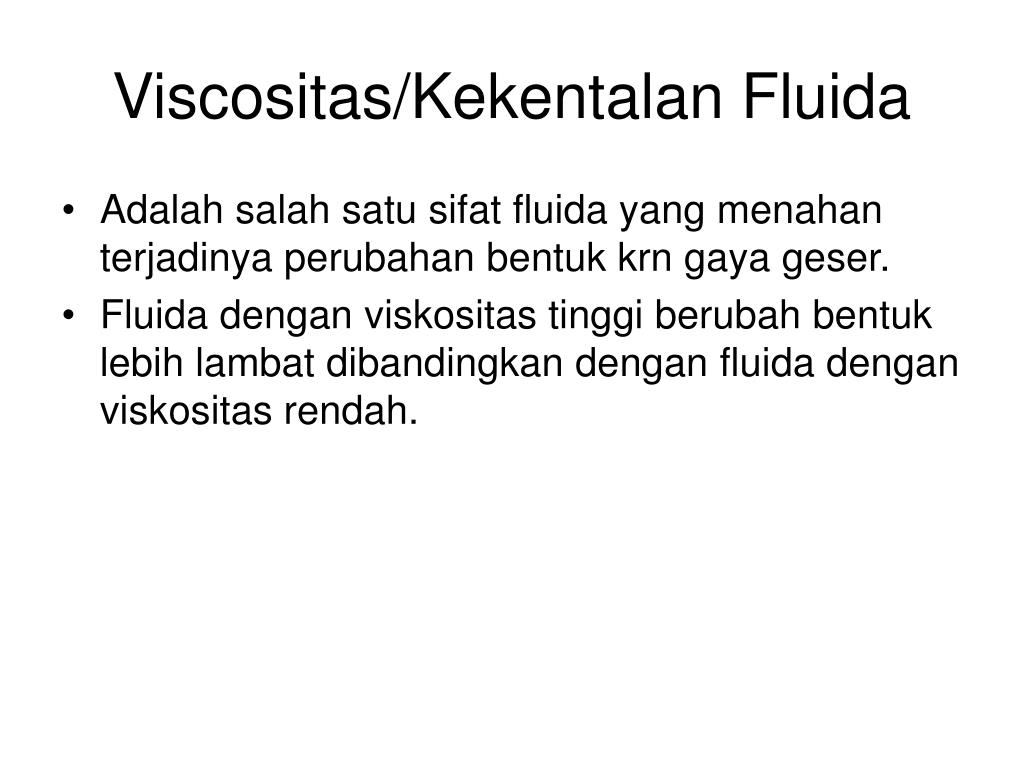

  7. Viscositas/Kekentalan Fluida • Adalah salah satu sifat fluida yang menahan terjadinya perubahan bentuk krn gaya geser. • Fluida dengan viskositas tinggi berubah bentuk lebih lambat dibandingkan dengan fluida dengan viskositas rendah.

  8. Hubungan Kekentalan dengan Tegangan Geser  = tegangan geser (N/m2)  = kekentalan dinamik (Ns/m2)  = kekentalan kinematik (m2/s)  = rapat massa (kg/m3) Tegangan geser antara dua lapis zat cair sebanding dengan gradien kecepatan dalam arah tegak lurus dengan gerak (du/dy)

  9. Hubungan antara tegangan geser dengan gradien kecepatan

  10. Contoh 1

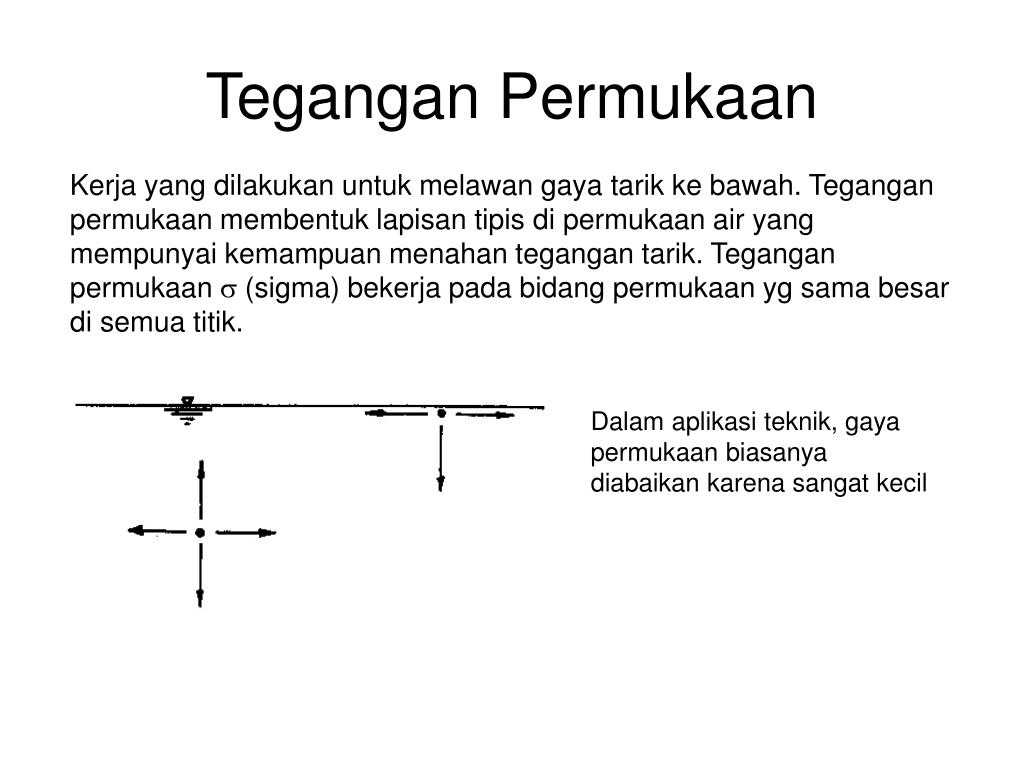

  11. Tegangan Permukaan Kerja yang dilakukan untuk melawan gaya tarik ke bawah. Tegangan permukaan membentuk lapisan tipis di permukaan air yang mempunyai kemampuan menahan tegangan tarik. Tegangan permukaan  (sigma) bekerja pada bidang permukaan yg sama besar di semua titik. Dalam aplikasi teknik, gaya permukaan biasanya diabaikan karena sangat kecil

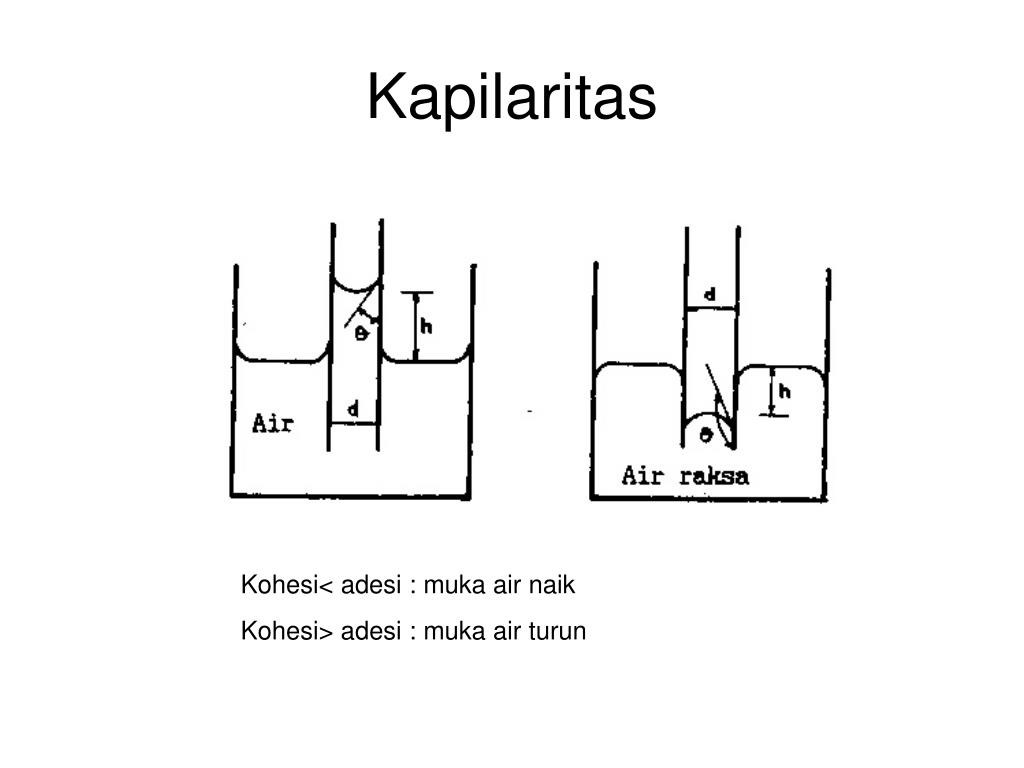

  12. Kapilaritas Kohesi< adesi : muka air naik Kohesi> adesi : muka air turun

  13. Gaya-gaya pada kapilaritas

  14. Contoh

  15. Tekanan Uap Jenuh Tekanan pada saat terjadi kesetimbangan laju penguapan
