Circuit Lab.

rianna avatar
rianna
10 diapositives · 375 Views · Aug 21, 2014

Circuit Lab. Experiment-4 Measurement of Time Constant, Rise Time, Step Response of a RC Circuit. Quiz. A(t)=A.e -t/a B(t)=B.(1-e -t/a ) Draw the graphic of A(t) and B(t) signals. For t=a calculate A(t) and B(t). RC Circuit. Theory. Time Constant t =RC Rise Tİme

Circuit Lab. - slide 1
01 / 10Circuit Lab.
1 / 17

Télécharger la présentation

Circuit Lab.
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Circuit Lab. Experiment-4 Measurement of Time Constant, Rise Time, Step Response of a RC Circuit

  2. Quiz • A(t)=A.e-t/a • B(t)=B.(1-e-t/a) • Draw the graphic of A(t) and B(t) signals. • For t=a calculate A(t) and B(t)

  3. RC Circuit

  4. Theory • Time Constant t=RC • Rise Tİme tr = (2.2)RC=(2.2)t

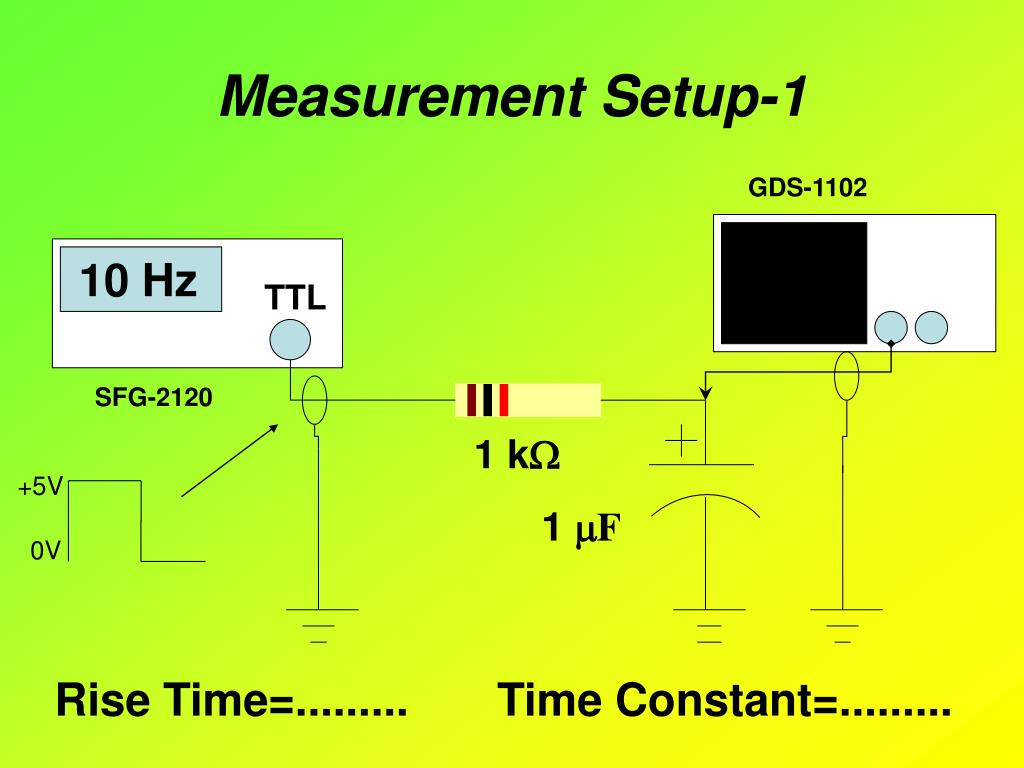

  5. Measurement Setup-1 GDS-1102 10 Hz TTL SFG-2120 1 kW +5V 1 mF 0V Rise Time=......... Time Constant=.........

  6. Measurement Setup-2 GDS-1102 10 Hz TTL SFG-2120 10 kW +5V 1 mF 0V Rise Time=......... Time Constant=.........

  7. Measurement Setup-3 GDS-1102 10 Hz TTL SFG-2120 1 kW +5V 1 kW 1 mF 0V Rise Time= ? Time Constant=?

  8. Measurement Setup-4 GDS-1102 10 Hz TTL SFG-2120 +5V 1 mF 1 kW 0V Oscilloscope Screen ?

  9. Final Setup 1 kW +5V 1 kW 1 mF Measure DC voltage across the capacitor using UT33A autorange multimeter

  10. For a DC Voltage applied to capacitor with Vc(0)=0 initial condition; t0+ Capacitor Voltage: 0 Capacitor Current: Max. (Short Circuit) (Capacitor Charging) t>>t Capacitor Voltage: Max. Capacitor Current: 0 (Open Circuit) (Capacitor Charged)
