  1. PLC ¿Cómo identificar la Interferencia? Grupo PLC-URE

  2. Introducción • Es importante identificar la interferencia PLC y saber distinguirla de otra posibles fuentes como transformadores, líneas de alta tensión, aspiradores, etc… • Para identificar algo hay que saber qué se busca y conocer el sistema aunque sea mínimamente. • Los ficheros de esta descripción son pequeños para que se puedan ver fácilmente en la web.

  3. ¿PLC?... Pero si es muy fácil • Simplificando el PLC es un sistema de transmisión de información digital utilizando los cables de conducción eléctrica ( “los cables de la luz” ). • Este sistema pretende dar acceso de banda ancha (“es decir Internet”) utilizando los enchufes como punto de conexión mediante un modem PLC. • El sistema utiliza dos grupos de portadoras, uno para que el usuario envíe su solicitud de información (“para pedir la página web que quiere”) y otro grupo para recibir el contenido (“para recibir la página web”) PLC ASCOM

  4. ¿Cómo se vé el PLC? • Medidas en Zaragoza • Las medidas realizadas en Zaragoza nos permiten conocer el aspecto del PLC en España

  5. ¿Cómo se oye el PLC? • Medidas en Zaragoza • Espectro de audio PLC Pica en el icono para escuchar

  6. Espectro de Audio 3D • Espectro de audio puede representarse en ·3D para ilustrar como va variando el espectro de audio en el tiempo.

  7. ¿Cómo identificarlo? • ESPECTRO DE HF • Lo mas probable es que haya dos bandas afectadas • Realizar un barrido completo en la banda de HF para localizar los segmentos usados por el PLC. Madrid

  8. Identificar • PLC detectado Picar Hay mas interferencia PLC pero las marcadas son inequívocas Madrid

  9. Documentar • Hacer ampliaciones de las bandas de aficionado 21 MHz PLC Madrid

  10. Documentar • Hacer ampliaciones de las bandas de aficionado 28 MHz PLC Madrid

  11. Documentar • Espectro de audio y sonograma Madrid

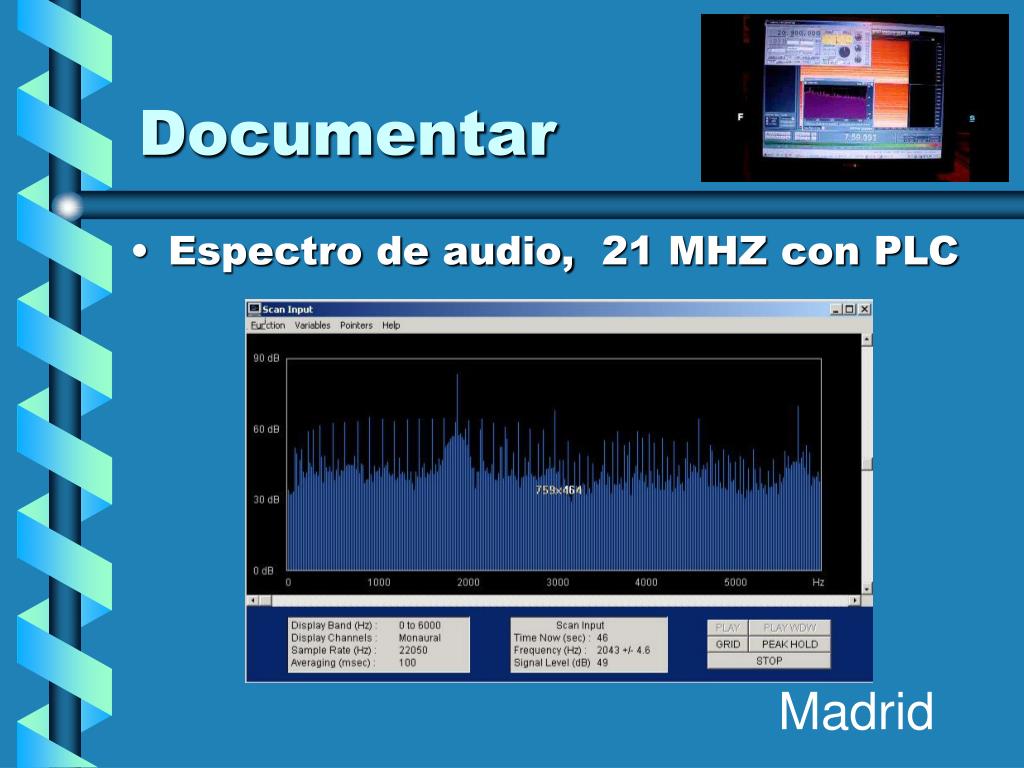

  12. Documentar • Espectro de audio, 21 MHZ con PLC Madrid

  13. Conclusión • Para estar seguros que la interferencia es debida al PLC se deberían de encontrar al menos dos bandas afectadas • Al menos una de ellas debería de estar fuertemente interferida (imposibilidad total de operar) • Hay que ser muy prudentes antes de denunciar verificando las medidas y documentándolas bien Autor: EA4GG
