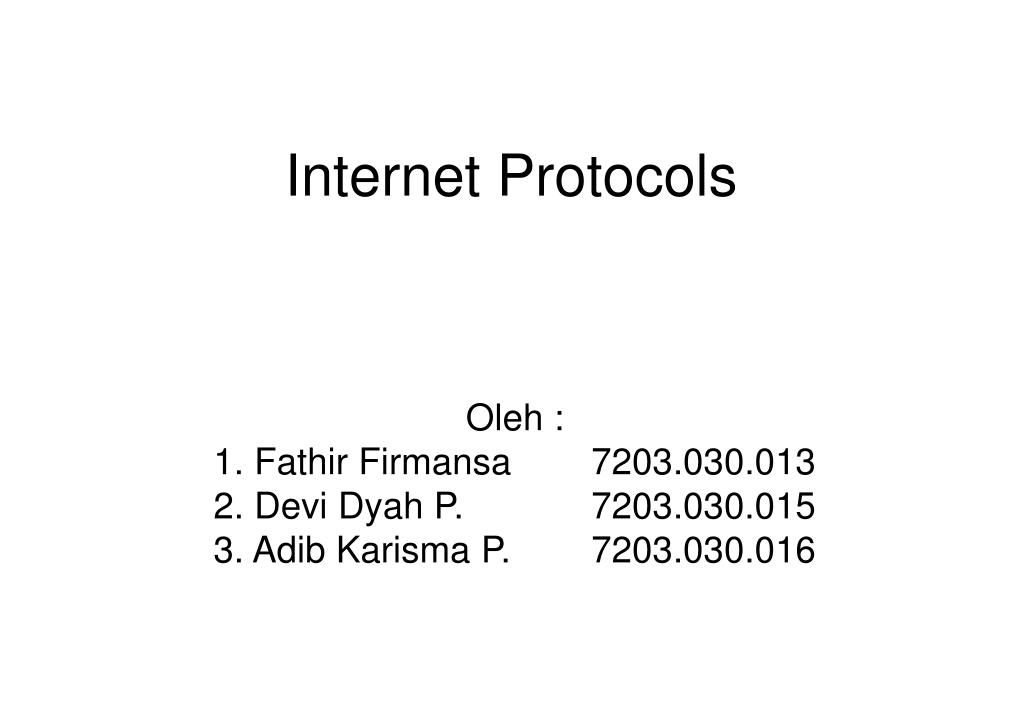

  1. Internet Protocols Oleh : 1. Fathir Firmansa 7203.030.013 2. Devi Dyah P. 7203.030.015 3. Adib Karisma P. 7203.030.016

  2. Internet Protocol (IP) • IP adalah protokol yang memberikan alamat atau identitas logika untuk peralatan di jaringan • IP menggunakan notasi angka berjumlah 32 bit

  3. IP Address • IP Address adalah alamat yang diberikan ke jaringan dan peralatan jaringan yang menggunakan protokol TCP/IP • IP terdiri atas 32 bit angka biner yang biasanya dituliskan dengan angka desimal yang dipisahkan oleh titik • Contoh : 192.168.10.1

  4. IP Address • IP Address dibagi atas 5 kelas, yaitu : • Kelas A Oktet pertama harus dimulai dengan angka biner 0 • Kelas B Oktet pertama harus dimulai dengan angka biner 10 • Kelas C Oktet pertama harus dimulai dengan angka biner 110 • Kelas D Oktet pertama harus dimulai dengan angka biner 1110 • Kelas E Oktet pertama harus dimulai dengan angka biner 1111

  5. IP Address • Kelas D dan E jarang dipakai • Kelas D dipergunakan untuk alamat-alamat multicast • Kelas E dipersiapkan untuk sarana eksperimentasi

  6. IP Address

  7. IP Subnet • Pembagian suatu kelompok alamat IP menjadi bagian bagian yang lebih kecil lagi. • Contoh : ~ kelas A subnet : 1111111.00000000.0000000.00000000 (255.0.0.0) ~ kelas B subnet : 1111111.11111111.0000000.00000000 (255.255.0.0) ~ kelas C subnet : 1111111.11111111.1111111.00000000 (255.255.255.0)

  8. IP Routing • IP Routing merupakan fungsi penting dari IP layer • Ada dua macam tipe IP Routing : • Direct Routing • Indirect Routing

  9. Direct dan Indirect Routes

  10. TABEL ROUTING • Tabel terdiri dari record (data) setiap baris yang mewakili suatu jaringan. • Setiap record (data) meliputi karakteristik tertentu misalnya pengesetan Netmask. • Untuk menentukan tujuan jaringan yang sesuai, router melihat dari tabel internalnya.

  11. CONTOH TOPOLOGI JARINGAN

  12. CONTOH TABEL ROUTING

  13. Metode Pengiriman • Ada 4 macam metode pengiriman : • Unicast • Broadcast • Multicast • Anycast • Unicast digunakan untuk penerima tunggal • Broadcast, Multicast, dan Anycast digunakan untuk penerima jamak

  14. Unicast • Pengiriman data dilakukan hanya ke 1 host saja.

  15. Broadcast • Pengiriman data disebarkan langsung ke banyak host.

  16. Multicast • Data yang dikirim akan disebarkan di dalam group tersebut.

  17. Anycast • Data yang dikirim dari 1 host langsung disebarkan ke host tertentu saja.

  18. Intranet • Host-host hanya mempunyai IP Private address dan tidak mempunyai IP Public yang digunakan untuk berhubungan langsung ke internet. • Semua hubungan ke host-host internet eksternal harus disediakan dengan aplikasi gateway, Network Address Translation (NAT).

  19. Contoh

  20. Classless Inter-Domain Routing(CIDR) • Masing–masing masukan tabel routing CIDR terdiri dari 32 bit IP address dan 32 bit network mask, yang bersama–sama memberikan panjang dan harga dari IP prefix. Contoh : untuk 8 blok alamat kelas C dengan sebuah tabel routing, tampilannya sebagai berikut :<192.32.136.0 255.255.248.0>. Sebuah range jaringan kelas C alamatnya mulai dari 192.32.136.0 sampai 192.32.143.0 sebagai satu jaringan.

  21. TERIMA KASIH !!!!!
