Affordable Multi-Touch Whiteboard Solution Using Raspberry Pi and Wiimote

saddam avatar
saddam
1 diapositives · 196 Views · Jul 17, 2014

This project presents a low-cost, portable multi-touch whiteboard powered by Raspberry Pi and Wiimote technology. Built under $100, this innovative setup leverages the Raspberry Pi's computing power and the Wiimote's infrared camera capabilities to create an interactive whiteboard on any surface. The device is compact (5"x3"x2.5") and easy to set up in under an hour. By connecting the Wiimote via Bluetooth, the system detects infrared pen motion, allowing for intuitive drawing and interaction. Future developments will enhance GUI features and support multi-source tracking.

#affordable multi-touch whiteboard solution using raspberry pi and wiimote #affordable multi-touch whiteboard solution using raspberry pi and wiimote ppt #powerpoint #presentation

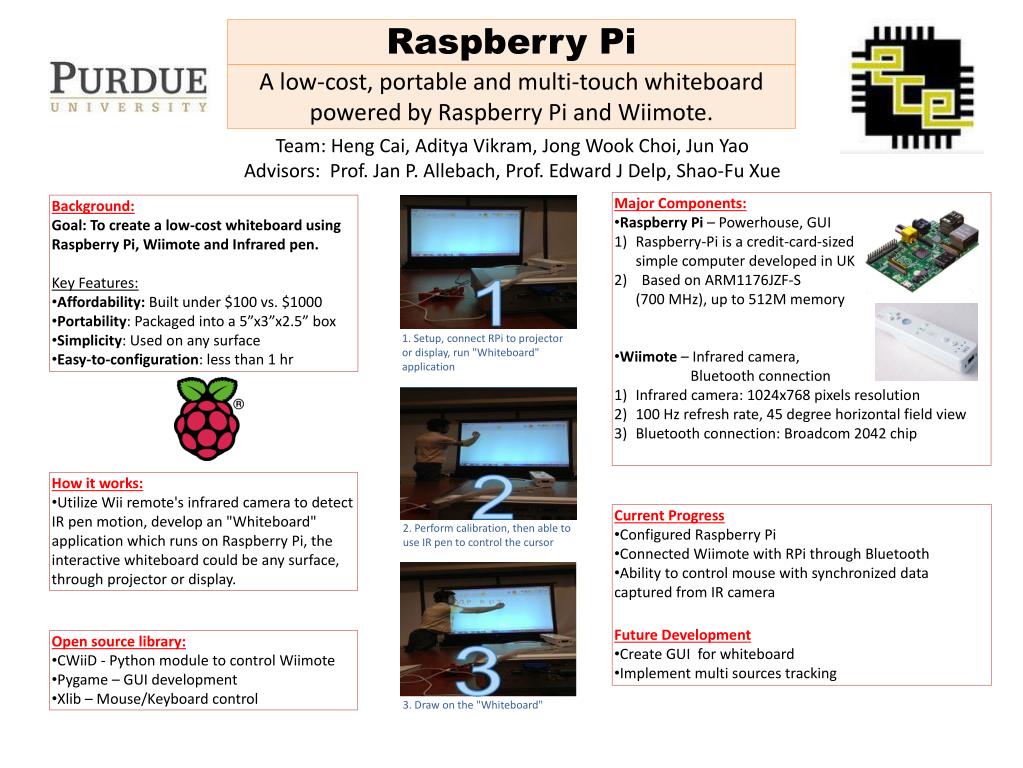

Affordable Multi-Touch Whiteboard Solution Using Raspberry Pi and Wiimote - slide 1
01 / 1Affordable Multi-Touch Whiteboard Solution Using Raspberry Pi and Wiimote
1 / 17

Télécharger la présentation

Affordable Multi-Touch Whiteboard Solution Using Raspberry Pi and Wiimote
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Raspberry Pi A low-cost, portable and multi-touch whiteboard powered by Raspberry Pi and Wiimote. Team: Heng Cai, Aditya Vikram, Jong Wook Choi, Jun Yao Advisors: Prof. Jan P. Allebach, Prof. Edward J Delp, Shao-Fu Xue • Major Components: • Raspberry Pi – Powerhouse, GUI • Raspberry-Pi is a credit-card-sized • simple computer developed in UK • 2) Based on ARM1176JZF-S • (700 MHz), up to 512M memory • Wiimote – Infrared camera, • Bluetooth connection • Infrared camera: 1024x768 pixels resolution • 100 Hz refresh rate, 45 degree horizontal field view • Bluetooth connection: Broadcom 2042 chip • Background: • Goal: To create a low-cost whiteboard using Raspberry Pi, Wiimote and Infrared pen. • Key Features: • Affordability: Built under $100 vs. $1000 • Portability: Packaged into a 5”x3”x2.5” box • Simplicity: Used on any surface • Easy-to-configuration: less than 1 hr 1. Setup, connect RPi to projector or display, run "Whiteboard" application • How it works: • Utilize Wii remote's infrared camera to detect IR pen motion, develop an "Whiteboard" application which runs on Raspberry Pi, the interactive whiteboard could be any surface, through projector or display. • Current Progress • Configured Raspberry Pi • Connected Wiimote with RPi through Bluetooth • Ability to control mouse with synchronized data captured from IR camera • Future Development • Create GUI for whiteboard • Implement multi sources tracking 2. Perform calibration, then able to use IR pen to control the cursor • Open source library: • CWiiD - Python module to control Wiimote • Pygame – GUI development • Xlib – Mouse/Keyboard control 3. Draw on the "Whiteboard"
