Data Flow Diagrams

salene avatar
salene
9 diapositives · 346 Views · Aug 08, 2014

Data Flow Diagrams. Documenting the Flow of Information within a System. A Data flow diagram (DFDs) describes the flow of data within an information system, while ignoring the equipment used to store it. Symbols. A Process. 1. A rectangular box with curved corners. Get Video Details.

Data Flow Diagrams - slide 1
01 / 9Data Flow Diagrams
1 / 17

Télécharger la présentation

Data Flow Diagrams
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Data Flow Diagrams

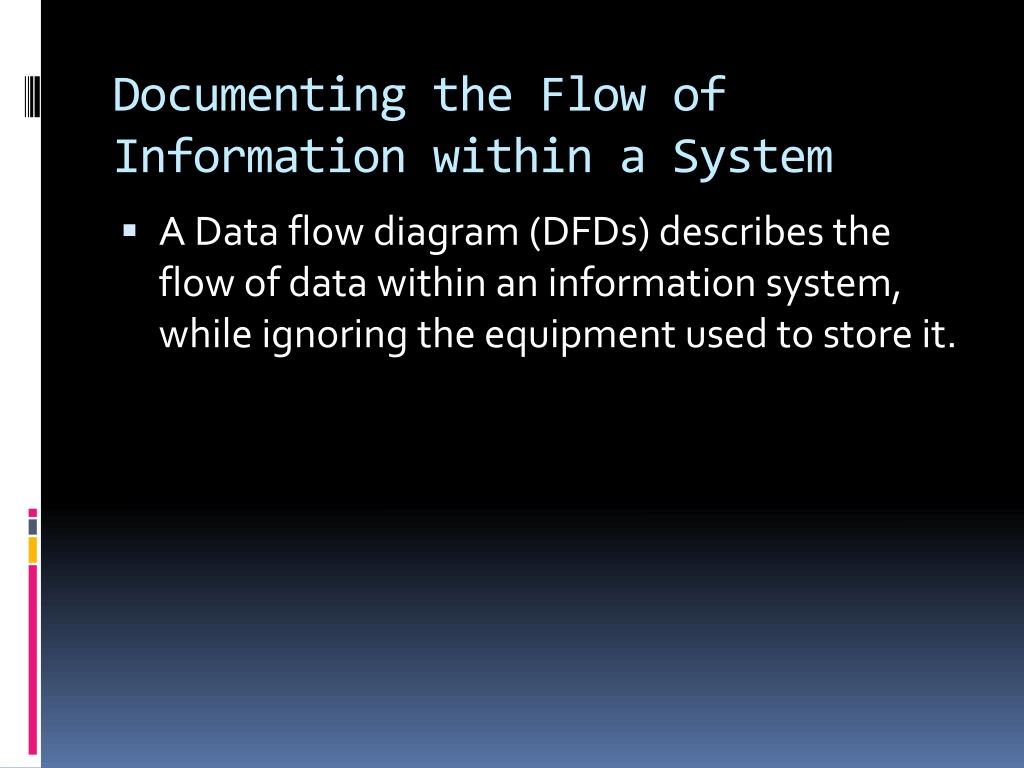

  2. Documenting the Flow of Information within a System • A Data flow diagram (DFDs) describes the flow of data within an information system, while ignoring the equipment used to store it.

  3. Symbols • A Process 1 A rectangular box with curved corners. Get Video Details It represents an action that does something with data.

  4. Symbols • An Entity Member A Square Box Represents a person, department or organization that is outside the system but interacts with the system. An entity is either a source (where data comes from) or destination (where data goes)

  5. Symbols • A Data Store A Narrow rectangular box with one end opened D1 Video File Represents anything that stores data

  6. Symbols • A Data Flow An Arrow Video Number The Arrow Head indicates the direction of the flow

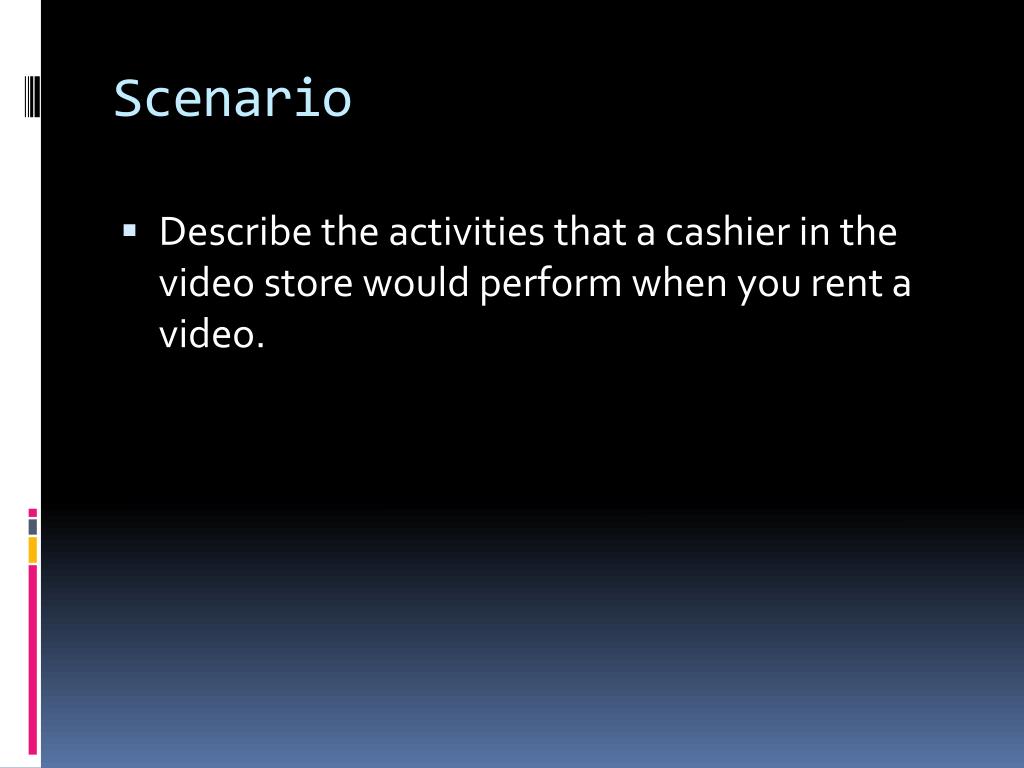

  7. Scenario • Describe the activities that a cashier in the video store would perform when you rent a video.

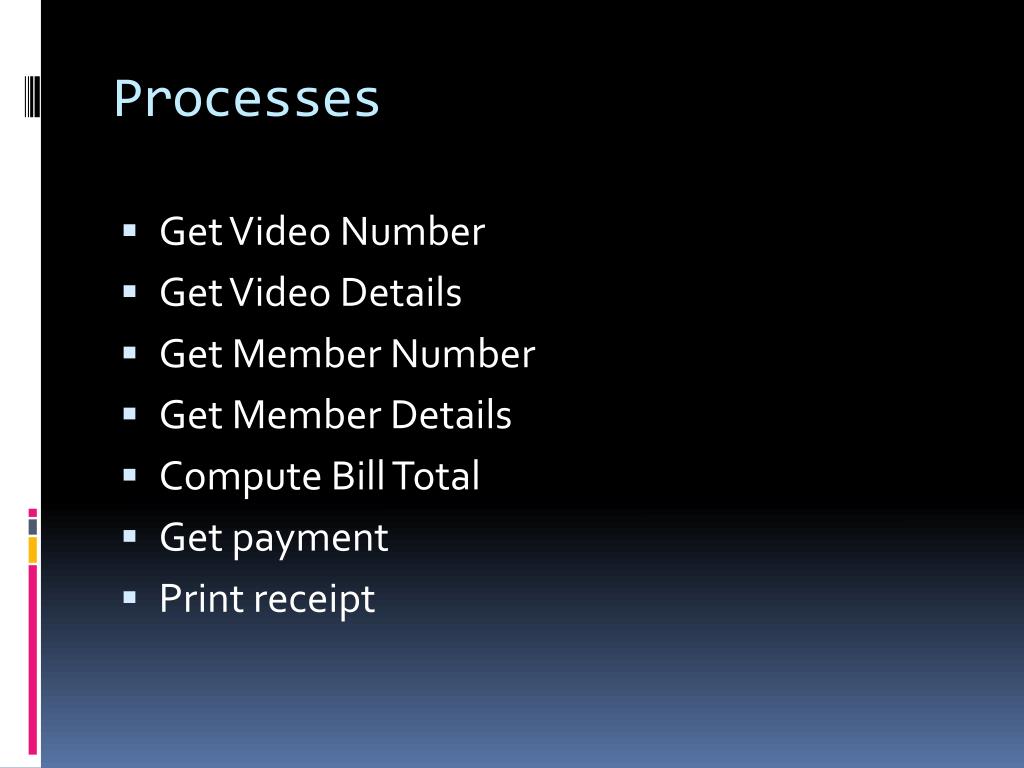

  8. Processes • Get Video Number • Get Video Details • Get Member Number • Get Member Details • Compute Bill Total • Get payment • Print receipt

  9. Entities • Cashier • Video • Member
