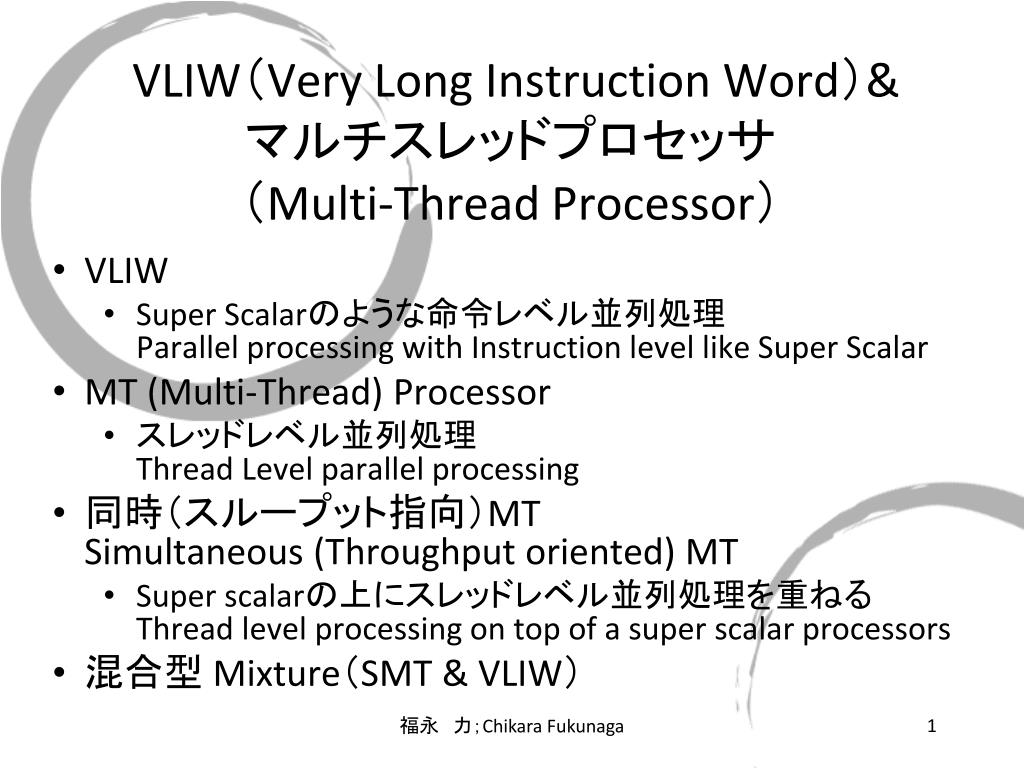

  1. VLIW（Very Long Instruction Word）& マルチスレッドプロセッサ（Multi-Thread Processor） • VLIW • Super Scalarのような命令レベル並列処理Parallel processing with Instruction level like Super Scalar • MT (Multi-Thread) Processor • スレッドレベル並列処理Thread Level parallel processing • 同時（スループット指向）MTSimultaneous (Throughput oriented) MT • Super scalarの上にスレッドレベル並列処理を重ねるThread level processing on top of a super scalar processors • 混合型 Mixture（SMT & VLIW） 福永　力；Chikara Fukunaga

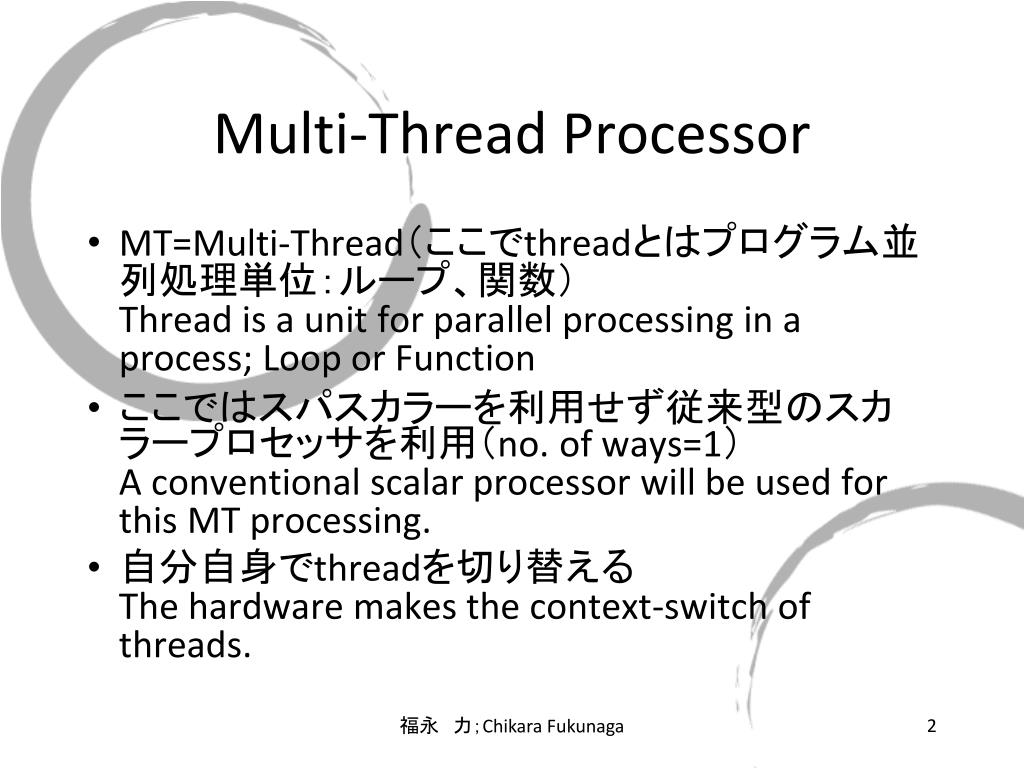

  2. Multi-Thread Processor • MT=Multi-Thread（ここでthreadとはプログラム並列処理単位：ループ、関数）Thread is a unit for parallel processing in a process; Loop or Function • ここではスパスカラーを利用せず従来型のスカラープロセッサを利用（no. of ways=1）A conventional scalar processor will be used for this MT processing. • 自分自身でthreadを切り替えるThe hardware makes the context-switch of threads. 福永　力；Chikara Fukunaga

  3. 細粒度あるいはインタリーブMTFine Granularity or Interleaved MT • 細粒度（Fine Granularity or Interleaved）MT：クロックあるいは命令ごとにthread切り替えThreads are executed one by one with clock or instruction. MIPS® MT Principles of Operation Document Number: MD00452 2007より 福永　力；Chikara Fukunaga

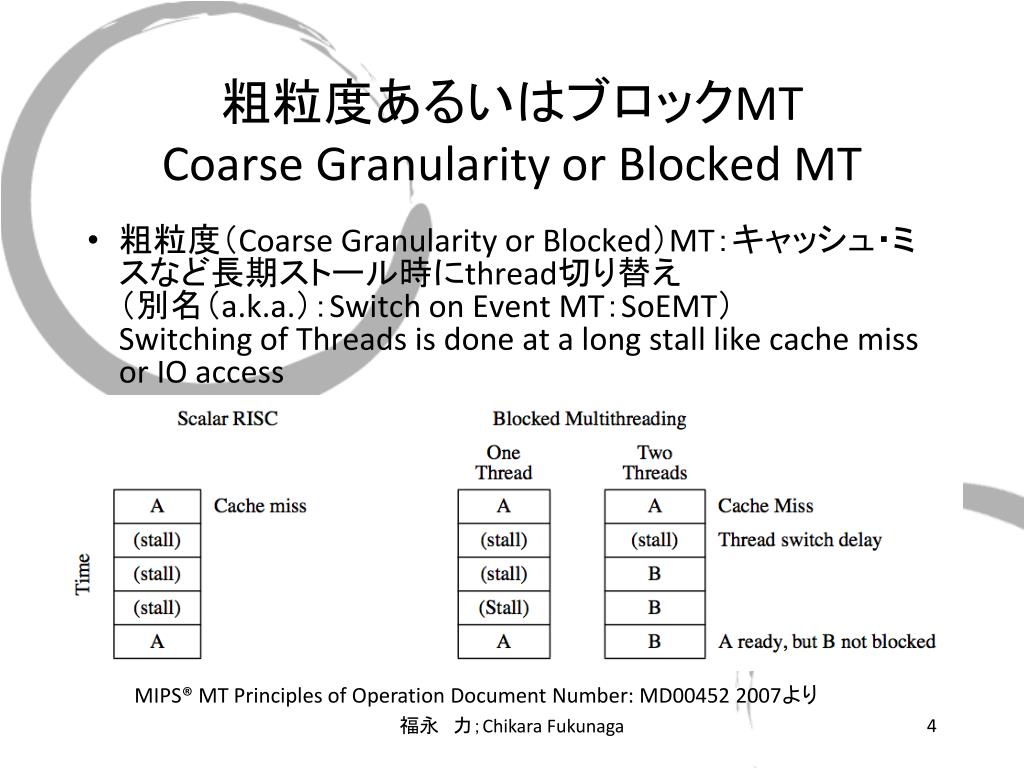

  4. 粗粒度あるいはブロックMTCoarse Granularity or Blocked MT • 粗粒度（Coarse Granularity or Blocked）MT：キャッシュ・ミスなど長期ストール時にthread切り替え（別名（a.k.a.）：Switch on Event MT：SoEMT）Switching of Threads is done at a long stall like cache miss or IO access MIPS® MT Principles of Operation Document Number: MD00452 2007より 福永　力；Chikara Fukunaga

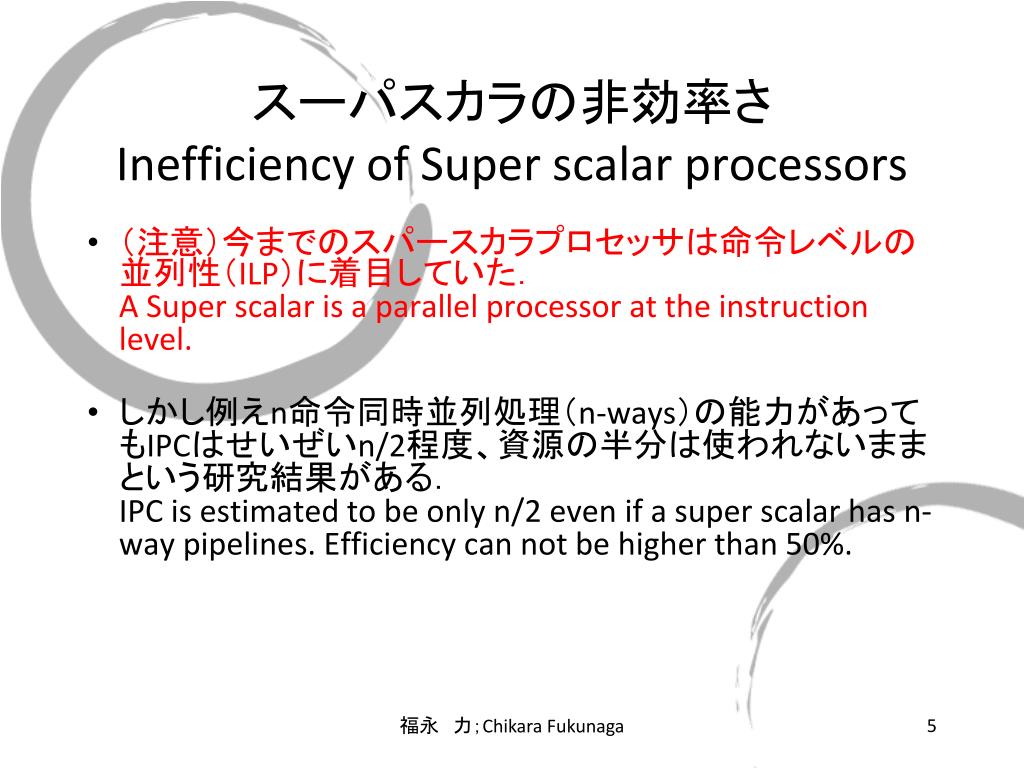

  5. スーパスカラの非効率さInefficiency of Super scalar processors • （注意）今までのスパースカラプロセッサは命令レベルの並列性（ILP）に着目していた．A Super scalar is a parallel processor at the instruction level. • しかし例えn命令同時並列処理（n-ways）の能力があってもIPCはせいぜいn/2程度、資源の半分は使われないままという研究結果がある．IPC is estimated to be only n/2 even if a super scalar has n-way pipelines. Efficiency can not be higher than 50%. 福永　力；Chikara Fukunaga

  6. スループット指向 MT プロセッサThroughput oriented MT Processor • スーパスカラを多数のthreadを並列処理するプロセッサに改変させればその問題が解決できてスループット（throughput）も向上する（だろう）．If a super scalar is used as MT processor , throughput will be expected to increase. • スレッドコンテキスト（PCとレジスタ）をthread分用意Thread data units (PC and registers) are implemented with the number equal to the max. threads expected. 福永　力；Chikara Fukunaga

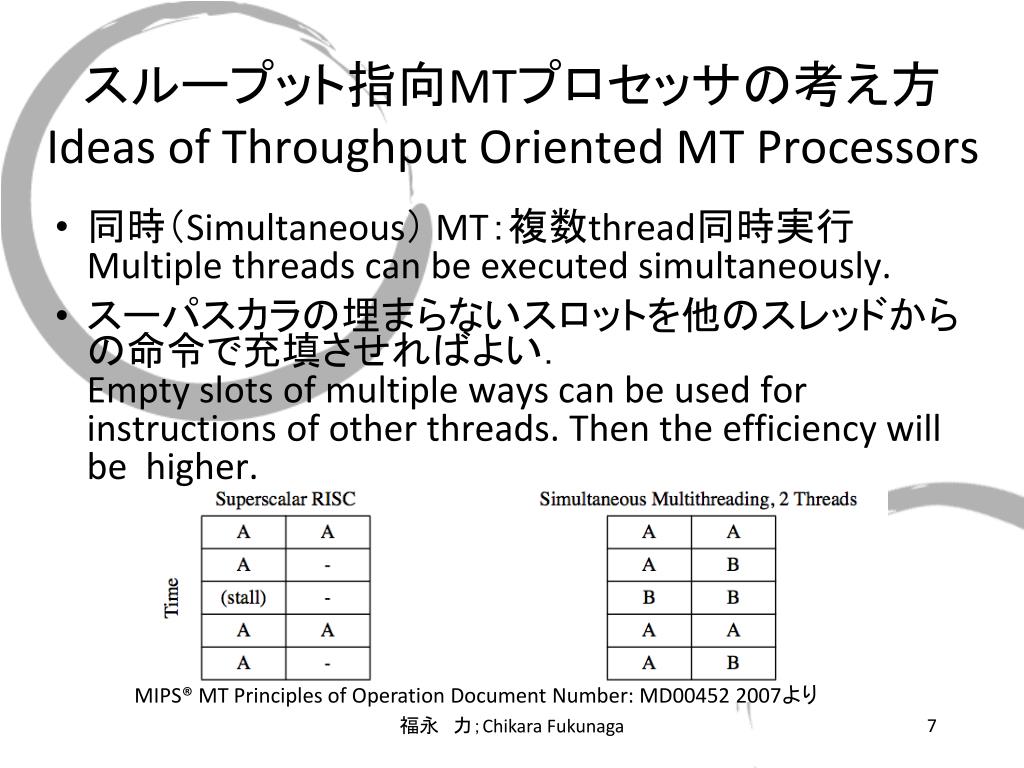

  7. スループット指向MTプロセッサの考え方Ideas of Throughput Oriented MT Processors • 同時（Simultaneous） MT：複数thread同時実行Multiple threads can be executed simultaneously. • スーパスカラの埋まらないスロットを他のスレッドからの命令で充填させればよい．Empty slots of multiple ways can be used for instructions of other threads. Then the efficiency will be higher. MIPS® MT Principles of Operation Document Number: MD00452 2007より 福永　力；Chikara Fukunaga

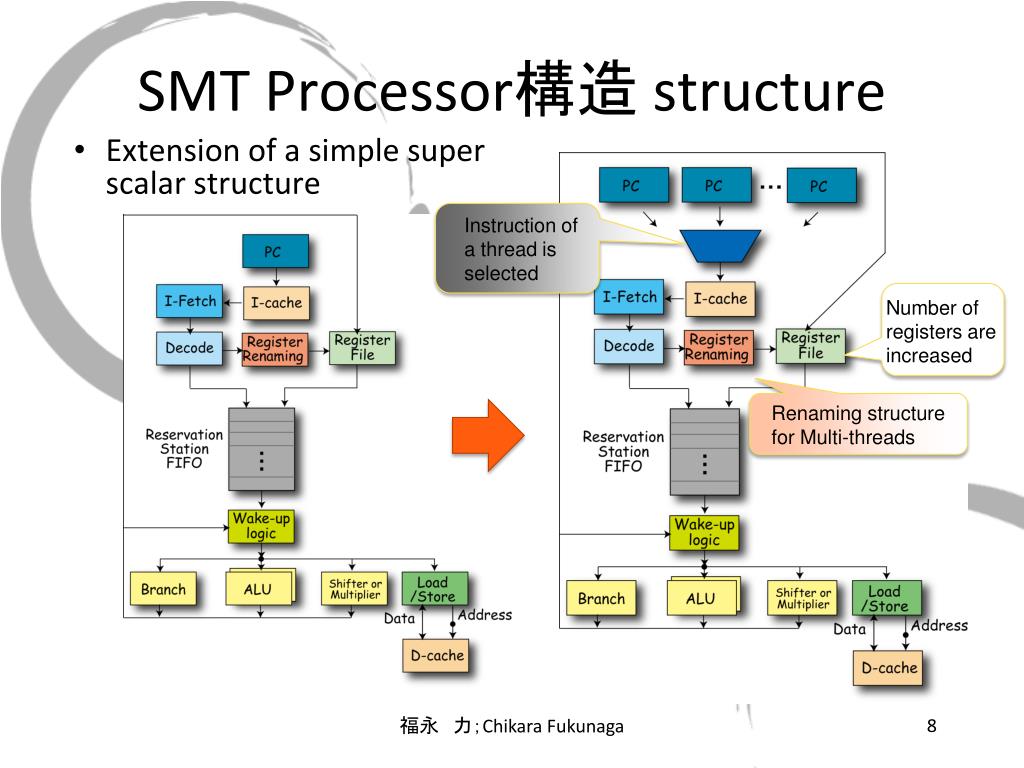

  8. SMT Processor構造 structure Instruction of a thread is selected • Extension of a simple super scalar structure Number of registers are increased Renaming structure for Multi-threads 福永　力；Chikara Fukunaga

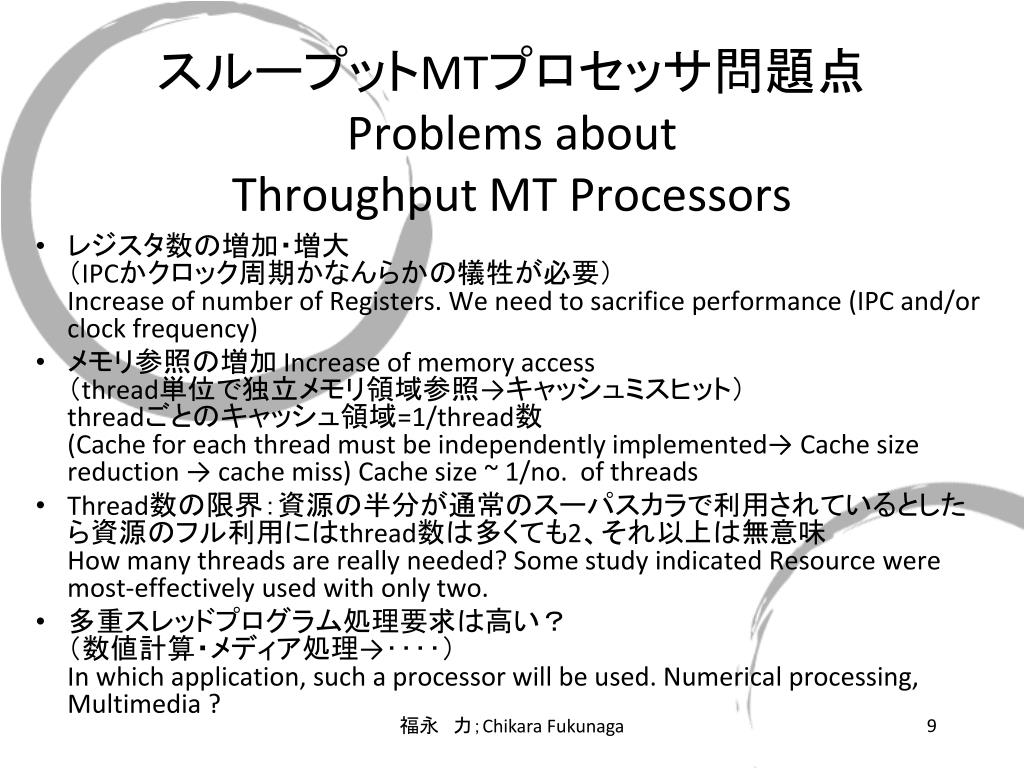

  9. スループットMTプロセッサ問題点Problems about Throughput MT Processors • レジスタ数の増加・増大（IPCかクロック周期かなんらかの犠牲が必要）Increase of number of Registers. We need to sacrifice performance (IPC and/or clock frequency) • メモリ参照の増加 Increase of memory access（thread単位で独立メモリ領域参照→キャッシュミスヒット）threadごとのキャッシュ領域=1/thread数(Cache for each thread must be independently implemented→ Cache size reduction → cache miss) Cache size ~ 1/no. of threads • Thread数の限界：資源の半分が通常のスーパスカラで利用されているとしたら資源のフル利用にはthread数は多くても2、それ以上は無意味How many threads are really needed? Some study indicated Resource were most-effectively used with only two. • 多重スレッドプログラム処理要求は高い？（数値計算・メディア処理→‥‥）In which application, such a processor will be used. Numerical processing, Multimedia ? 福永　力；Chikara Fukunaga

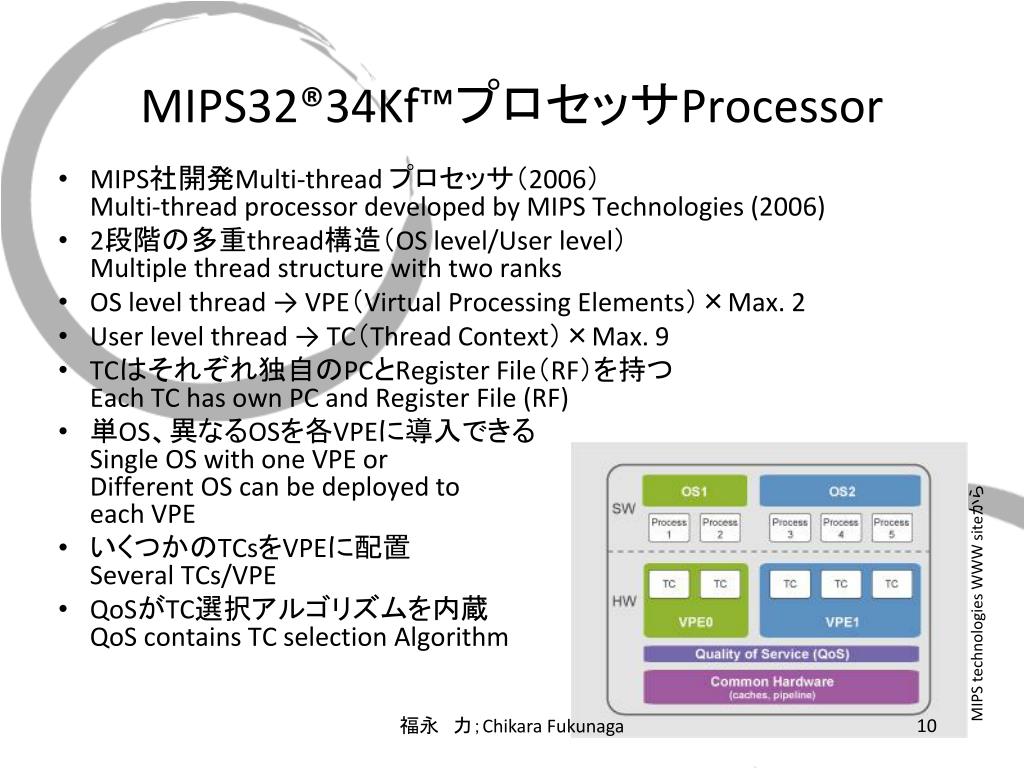

  10. MIPS32®34Kf™プロセッサProcessor • MIPS社開発Multi-thread プロセッサ（2006）Multi-thread processor developed by MIPS Technologies (2006) • 2段階の多重thread構造（OS level/User level）Multiple thread structure with two ranks • OS level thread → VPE（Virtual Processing Elements）×Max. 2 • User level thread → TC（Thread Context）×Max. 9 • TCはそれぞれ独自のPCとRegister File（RF）を持つEach TC has own PC and Register File (RF) • 単OS、異なるOSを各VPEに導入できるSingle OS with one VPE orDifferent OS can be deployed toeach VPE • いくつかのTCsをVPEに配置Several TCs/VPE • QoSがTC選択アルゴリズムを内蔵QoS contains TC selection Algorithm MIPS technologies WWW siteから 福永　力；Chikara Fukunaga

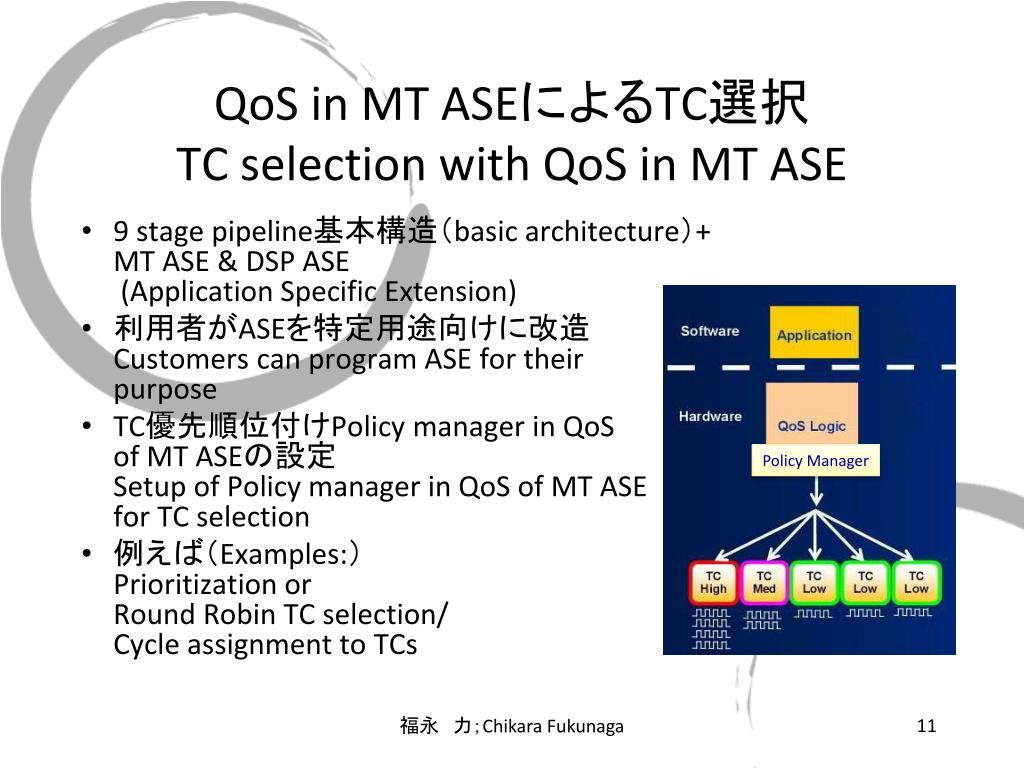

  11. QoS in MT ASEによるTC選択TC selection with QoS in MT ASE • 9 stage pipeline基本構造（basic architecture）+MT ASE & DSP ASE (Application Specific Extension) • 利用者がASEを特定用途向けに改造Customers can program ASE for their purpose • TC優先順位付けPolicy manager in QoSof MT ASEの設定Setup of Policy manager in QoS of MT ASE for TC selection • 例えば（Examples:）Prioritization or Round Robin TC selection/Cycle assignment to TCs Policy Manager 福永　力；Chikara Fukunaga

  12. MIPS32®34Kf™ Block Diagram • Fetch UnitはすべてTCから命令を受け取るFetch Unit receives instructionsfrom all TCs. • Fetch Unit にはBranch PredictionLogic (512 entries) • 各TCはIBFという8個命令収容のinstruction bufferをもつEach TC has an instruction buffer(IBF) which can store 8 instructions • TC Dispatch UnitはMT controlblock にあるpolicy managerからの決定によりどのTCからの命令をとってくるか決めるTC Dispatch Unit selects TC toexecute the instruction. MT control block specify the TC. MIPS Technologies, MIPS32® 34KfTM Processor Core Datasheet （2008）より 福永　力；Chikara Fukunaga

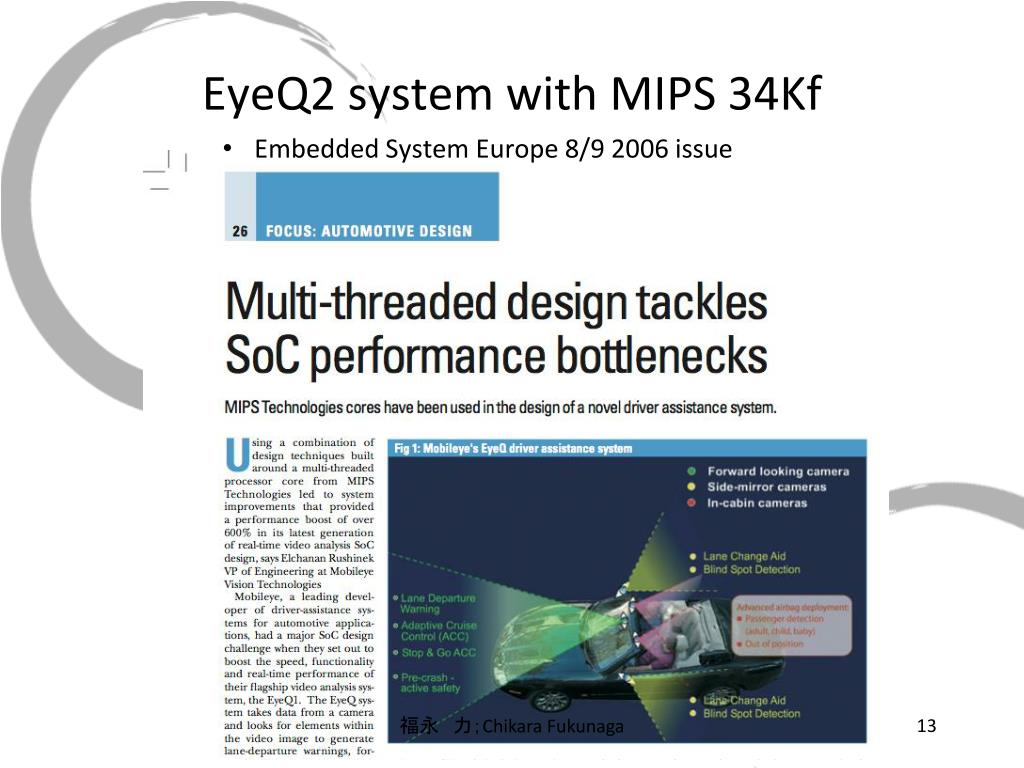

  13. EyeQ2 system with MIPS 34Kf • Embedded System Europe 8/9 2006 issue 福永　力；Chikara Fukunaga

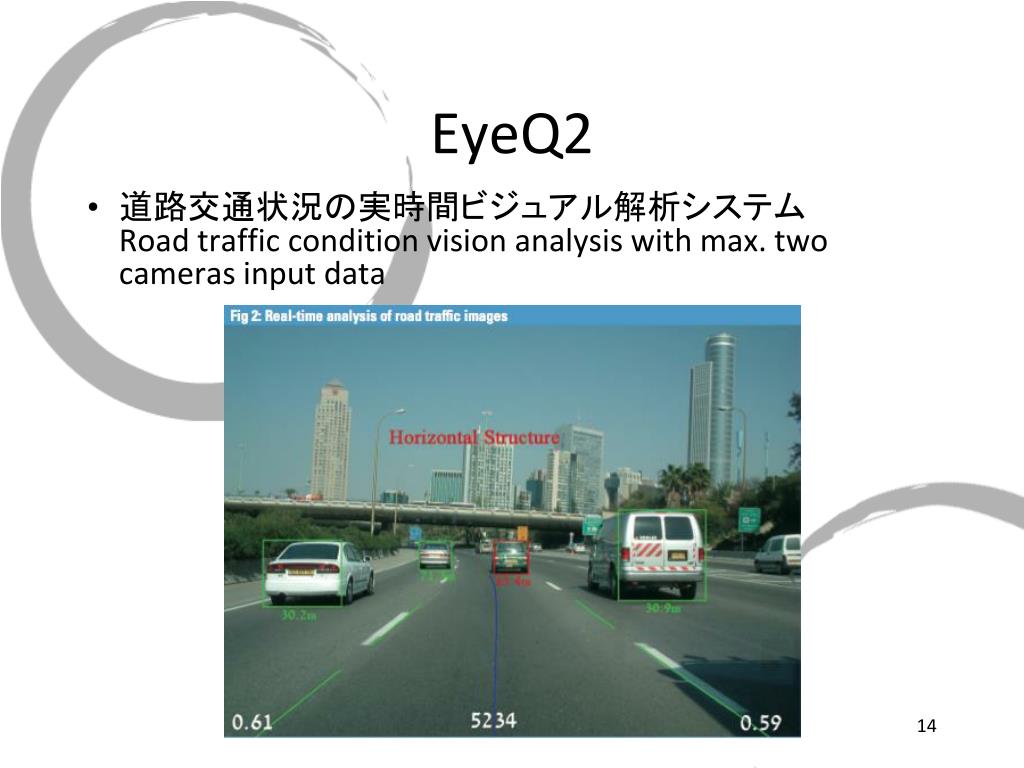

  14. EyeQ2 • 道路交通状況の実時間ビジュアル解析システムRoad traffic condition vision analysis with max. two cameras input data 福永　力；Chikara Fukunaga

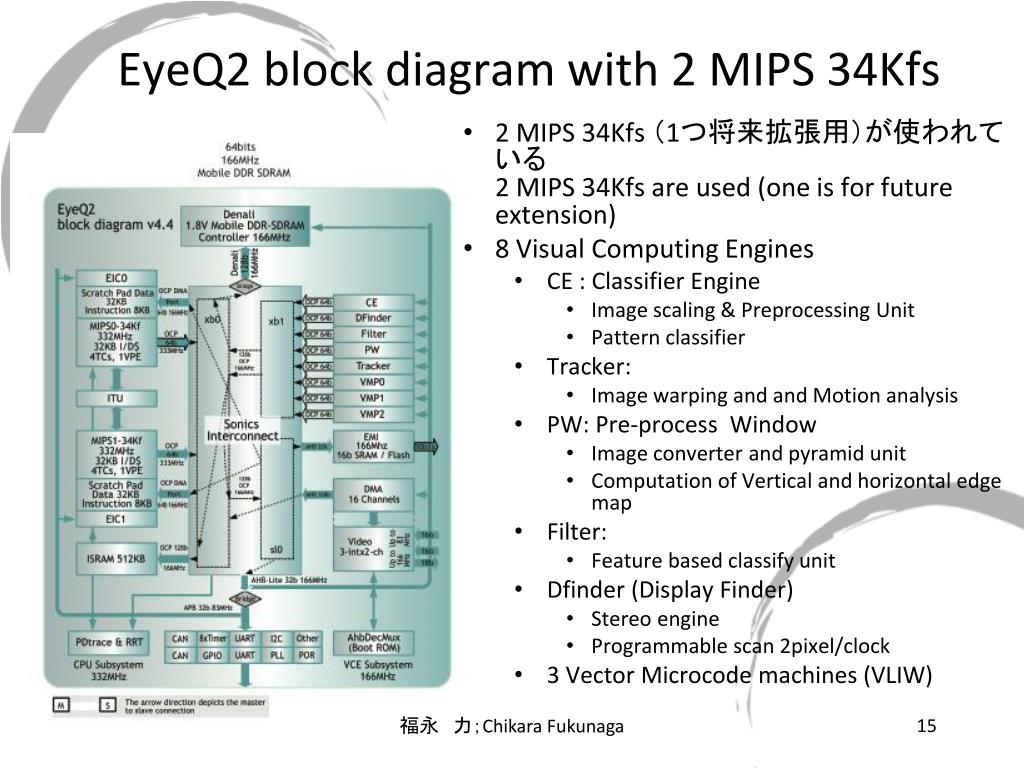

  15. EyeQ2 block diagram with 2 MIPS 34Kfs • 2 MIPS 34Kfs （1つ将来拡張用）が使われている2 MIPS 34Kfs are used (one is for future extension) • 8 Visual Computing Engines • CE : Classifier Engine • Image scaling & Preprocessing Unit • Pattern classifier • Tracker: • Image warping and and Motion analysis • PW: Pre-process Window • Image converter and pyramid unit • Computation of Vertical and horizontal edge map • Filter: • Feature based classify unit • Dfinder (Display Finder) • Stereo engine • Programmable scan 2pixel/clock • 3 Vector Microcode machines (VLIW) 福永　力；ChikaraFukunaga

  16. VLIW or EPIC • VLIW =Very Long Instruction Word or EPIC =Explicitly Parallel Instruction Computer • 複数のInstructionを1つの非常に（Very）長い（Long）語（Instruction Word）に詰め込み並列処理を目論むSeveral instructions are put into a very long instruction word at once. • Word（100〜200bitより構成）はいくつかのブロック（プロセッサの処理ユニットに対応）に分解され，各ブロックは数10bitでそのユニットの命令（＋オペランド）を形作る．The word is divided into some blocks (O(10) bit size). One block corresponds to the instruction word of a conventional processor. • つまり非常に長い命令語に複数命令を詰め込めるだけ詰め込みそれらを並列動作させようとするもの．Multiple instructions are stored in each block of the instruction word amap. The block has own computing system so that instructions in the word are able to be executed in parallel. 福永　力；Chikara Fukunaga

  17. VLIW or EPIC（2） • 現在までにさまざまなプロセッサが開発されていった．i860という64bitのLIWがある．整数計算浮動小数点計算を並列実行．Several LIW/VLIW were developed so far such as i860 which is LIW processor with 64bit instruction word. • さらにIntel（主要開発はHPによる）のItanium（2001.5発売），TransmetaのCrusoe（2000.1）などが市場に出回った．ともにx86命令を展開するのでWindows系PCに使われている．Intel (although the main developer was HP) VLIW called Itanium has been put on the market in May 2001 on the market, Transmeta has had Crusoe in Jan. 2001. Both processors are VLIW of x86 instructions. They have been used for Windows PCs. 福永　力；Chikara Fukunaga

  18. VLIWの概念Ideas of VLIW • 例えば148bitで1語の命令長．いくつかのブロックに分けられ各部分に対応する命令をプログラムから取ってきて組み込む．それらは並列処理される．Instruction word length=148bit with several blocks. Each block is used for a particular kind of instructions. Instructions are processed in parallel. • スケジューリングハードウェアがないので回路は簡単，低消費電力A simple circuit and low power consumption because no complicated scheduling logic. • プログラムから並列並びにハザードを考慮しながら命令を並べるのはソフトウェア（コンパイラあるいは変換ソフト）の仕事A compiler/translator software arranges the instructions intoappropriate blocks. 福永　力；Chikara Fukunaga

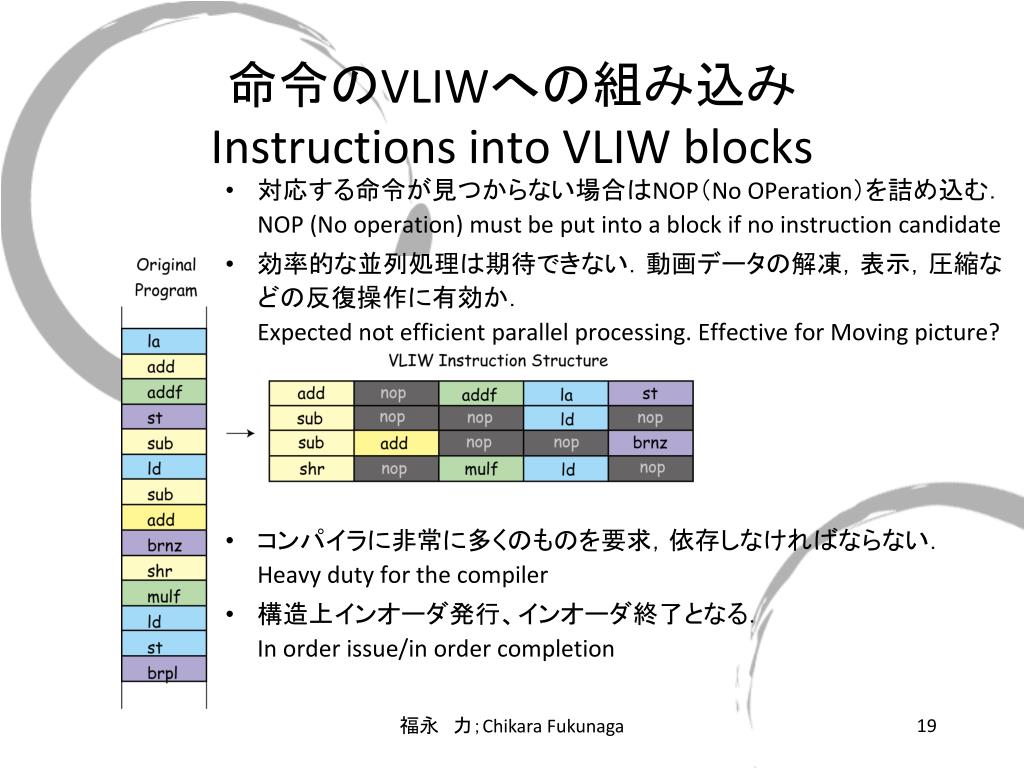

  19. 命令のVLIWへの組み込みInstructions into VLIW blocks • 対応する命令が見つからない場合はNOP（No OPeration）を詰め込む．NOP (No operation) must be put into a block if no instruction candidate • 効率的な並列処理は期待できない．動画データの解凍，表示，圧縮などの反復操作に有効か．Expected not efficient parallel processing. Effective for Moving picture? • コンパイラに非常に多くのものを要求，依存しなければならない．Heavy duty for the compiler • 構造上インオーダ発行、インオーダ終了となる．In order issue/in order completion 福永　力；Chikara Fukunaga

  20. VLIWとスーパスカラVLIW and Superscalar • VLIWはハードウェアの構成は単純、しかしThe Hardware structure of VLIW is simple, but • 硬直化したスケジューリング：命令のインオーダ発行、インオーダ終了inflexible scheduling with in-order issue and completion instructions Compiler Processors Scheduler Processors 福永　力；Chikara Fukunaga

  21. VLIW例：富士通FR-V（550）Example of VLIW : Fujitsu FR-V（550） http://jp.fujitsu.com/microelectronics/products/assp/frv/ • Parallel processing with max 8 instruction/28 calculations/clock32kB I-cache (4 way set assoc.) and 32kB D-cache（4-set assoc.） • 90nm CMOS Frequency 440MHz (upgraded in 2006) • シングルチップFR-V550は2006年改変されマルチコア化されMB93577の型番で商品化されているFR-V550 has been upgraded to the multi-core chip with ID MB93577 64 福永　力；Chikara Fukunaga

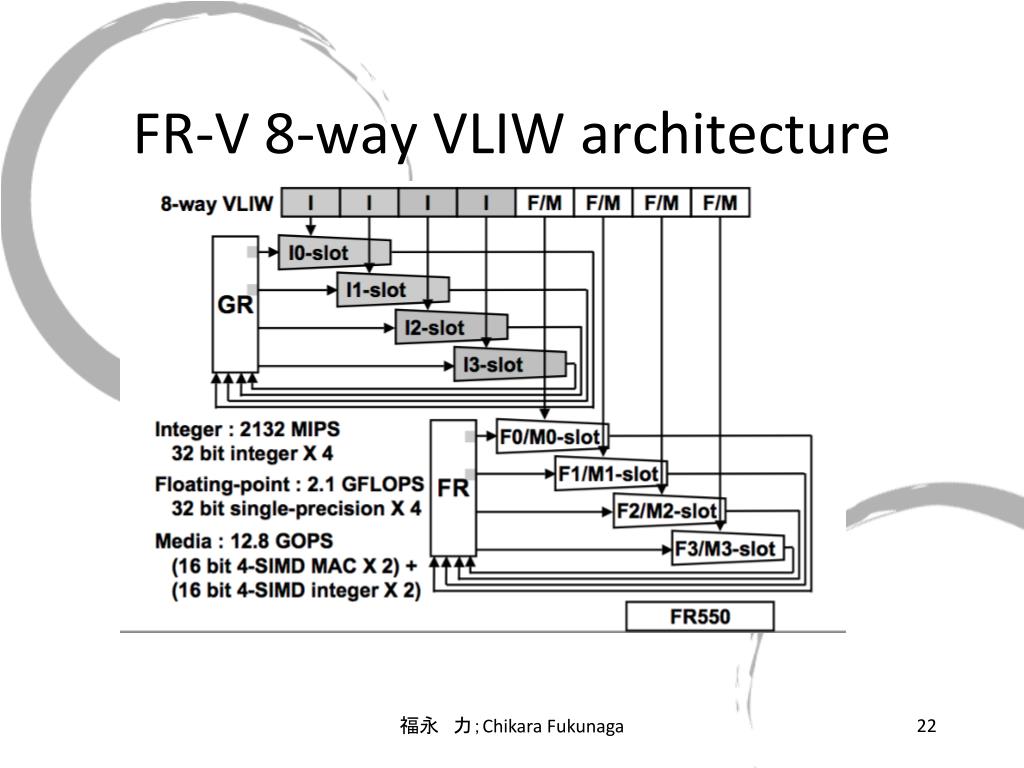

  22. FR-V 8-way VLIW architecture 福永　力；Chikara Fukunaga

  23. FRV-550でねらう用途Applications with FR-V550 cores • Multimedia processing with low power consumption • Concurrent processing of Movie decoding (MPEG4/H.264 or MPEG2 decoding with 3D graphics) • Bioinformatics simulation: Molecular Dynamics of Protein • High performance but low energy consumption and price. 福永　力；Chikara Fukunaga

  24. VLIW問題点 • NOPsの増大による非効率な並列処理 • 世代交代による新規h/w拡張（つまりbit数/Wの増加）に簡単に対応できない．プログラムの再コンパイルあるいは改造 • インオーダ終了により非効率なサイクル数の増加（早く終わった命令のアイドリング） • ロード/セーブ命令のスケジューリング見積もりの不確定さ • 細かく複雑な条件分岐を含むプログラムへの非力な適応 福永　力；Chikara Fukunaga

  25. EPIC（Explicitly Parallel Instruction Computing） • Intel、HPはEPICなる概念のアーキテクチャ（IA64）を共同開発．Intel and HP together have developed a new architecture IA64 in the framework of EPIC • VLIWだがその欠点を克服It is VLIW in principle, but its drawback is tried to eliminate • 両社はItaniumという名称のプロセッサを制作した（2001）They have put a new EPIC processor Itanium in market in 2001 福永　力；Chikara Fukunaga

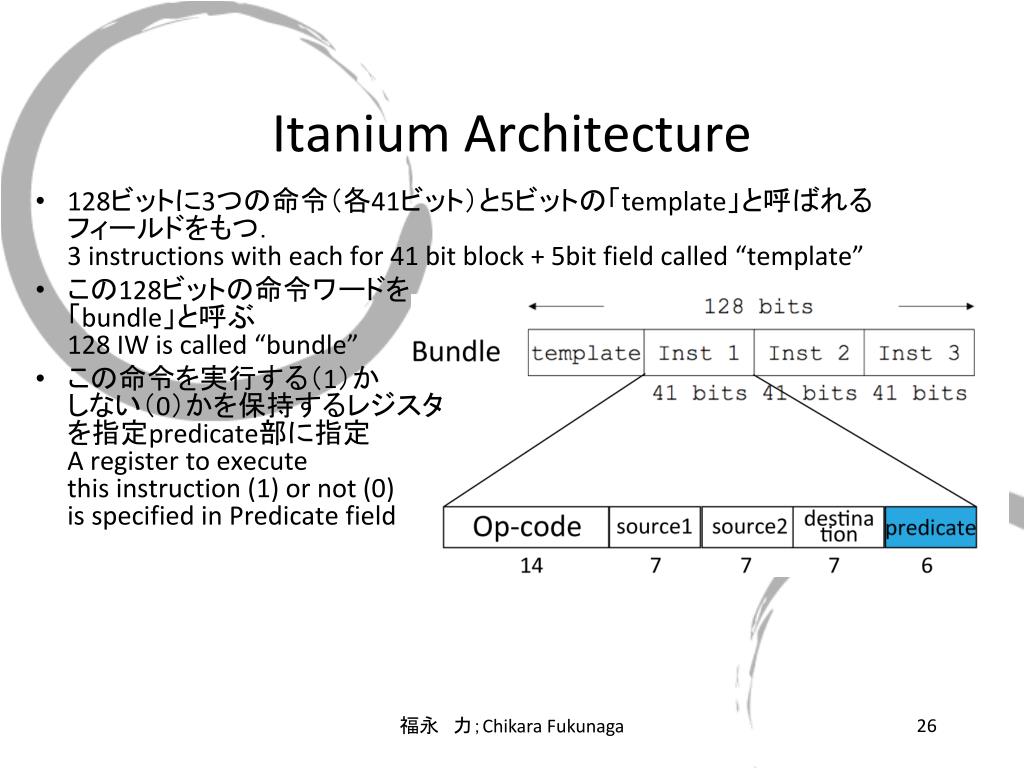

  26. Itanium Architecture • 128ビットに3つの命令（各41ビット）と5ビットの「template」と呼ばれるフィールドをもつ．3 instructions with each for 41 bit block + 5bit field called “template” • この128ビットの命令ワードを「bundle」と呼ぶ128 IW is called “bundle” • この命令を実行する（1）かしない（0）かを保持するレジスタを指定predicate部に指定A register to execute this instruction (1) or not (0) is specified in Predicate field 福永　力；Chikara Fukunaga

  27. Itanium Instructions and Template • 命令はハードウェアユニットの利用からいくつかのタイプに分類できる．Instructions can be divided into several types according to the main hardware unit. • templateでハードウェア資源ユニットの数を考慮した並列できる命令の組み合わせを示す．templateで規定された組み合わせは独立であることが保証される．Template specifies a combination of instructions which can be put into three slots in bundle. • templateの例ExampleMII, MI|I, MLX, MMI, M|MI, MFI, MMF, MIB, MBB, BBB, MFB …MFI = M inst. (slot 0) F in slot 1 I in slot 2|はconflictが発生した場合の次のサイクルへの先送り（stop）| indicates that the instruction after it will be done in the next cycle if conflict may occurA型命令はI-unitでもM-unitでも処理可能Type A can be put into either I or M * Long integer or Long Branch 福永　力；Chikara Fukunaga

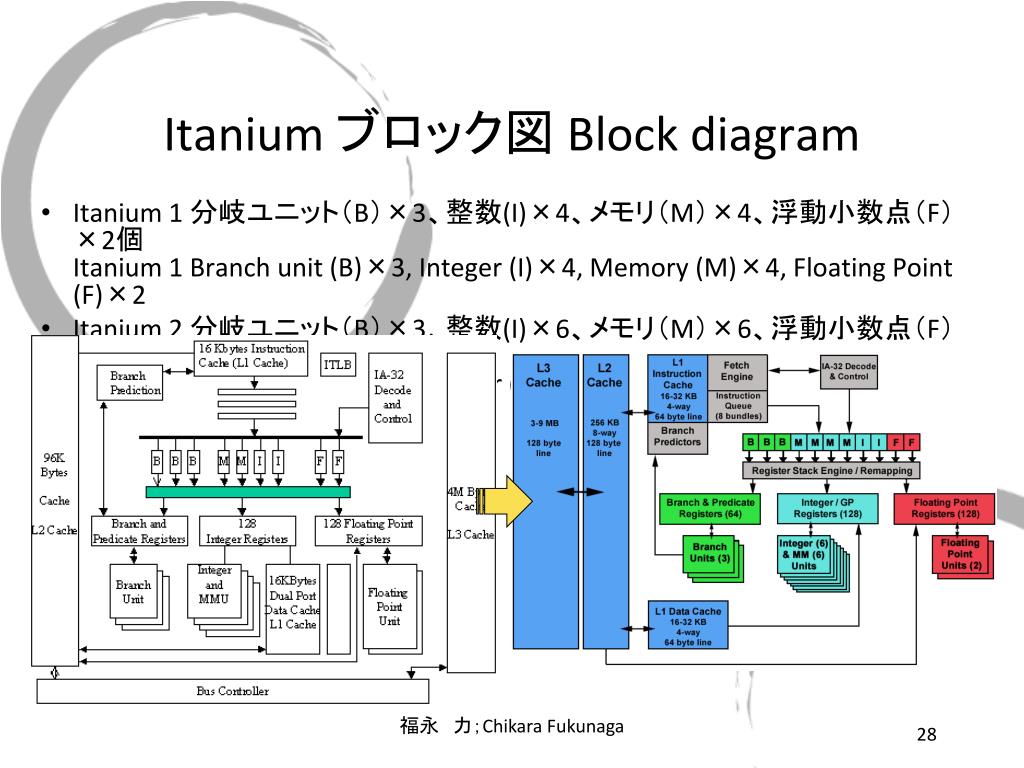

  28. Itanium ブロック図 Block diagram • Itanium 1 分岐ユニット（B）×3、整数(I)×4、メモリ（M）×4、浮動小数点（F）×2個Itanium 1 Branch unit (B)×3, Integer (I)×4, Memory (M)×4, Floating Point (F)×2 • Itanium 2 分岐ユニット（B）×3、整数(I)×6、メモリ（M）×6、浮動小数点（F）×2個Itanium 2 Branch unit (B)×3, Integer (I)×6, Memory (M)×6, Floating Point (F)×2 福永　力；Chikara Fukunaga

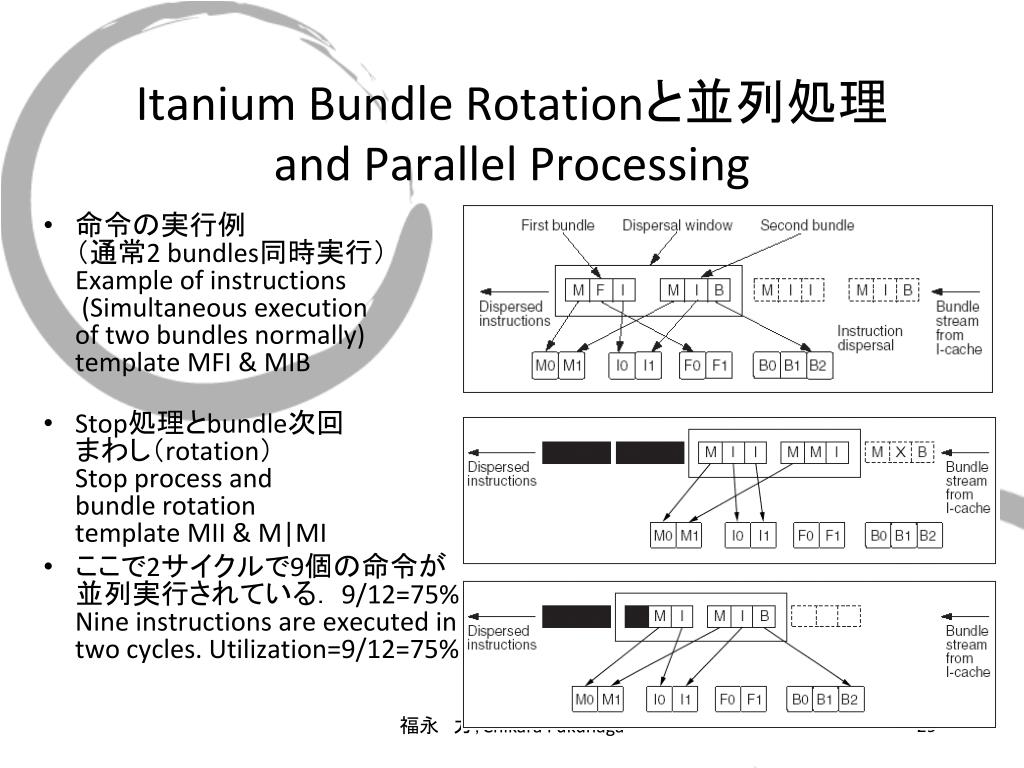

  29. Itanium Bundle Rotationと並列処理and Parallel Processing • 命令の実行例（通常2 bundles同時実行）Example of instructions (Simultaneous execution of two bundles normally) template MFI & MIB • Stop処理とbundle次回まわし（rotation）Stop process and bundle rotationtemplate MII & M|MI • ここで2サイクルで9個の命令が並列実行されている． 9/12=75%Nine instructions are executed intwo cycles. Utilization=9/12=75% 福永　力；Chikara Fukunaga

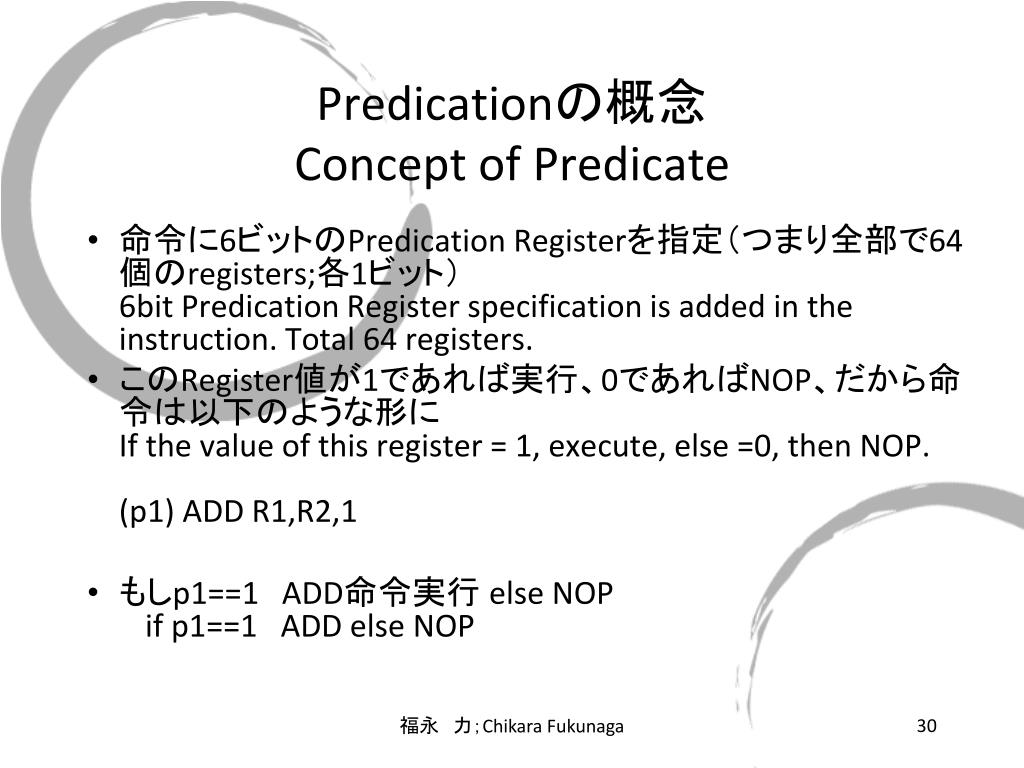

  30. Predicationの概念Concept of Predicate • 命令に6ビットのPredication Registerを指定（つまり全部で64個のregisters;各1ビット）6bit Predication Register specification is added in the instruction. Total 64 registers. • このRegister値が1であれば実行、0であればNOP、だから命令は以下のような形にIf the value of this register = 1, execute, else =0, then NOP.(p1) ADD R1,R2,1 • もしp1==1　ADD命令実行else NOPif p1==1 ADD else NOP 福永　力；Chikara Fukunaga

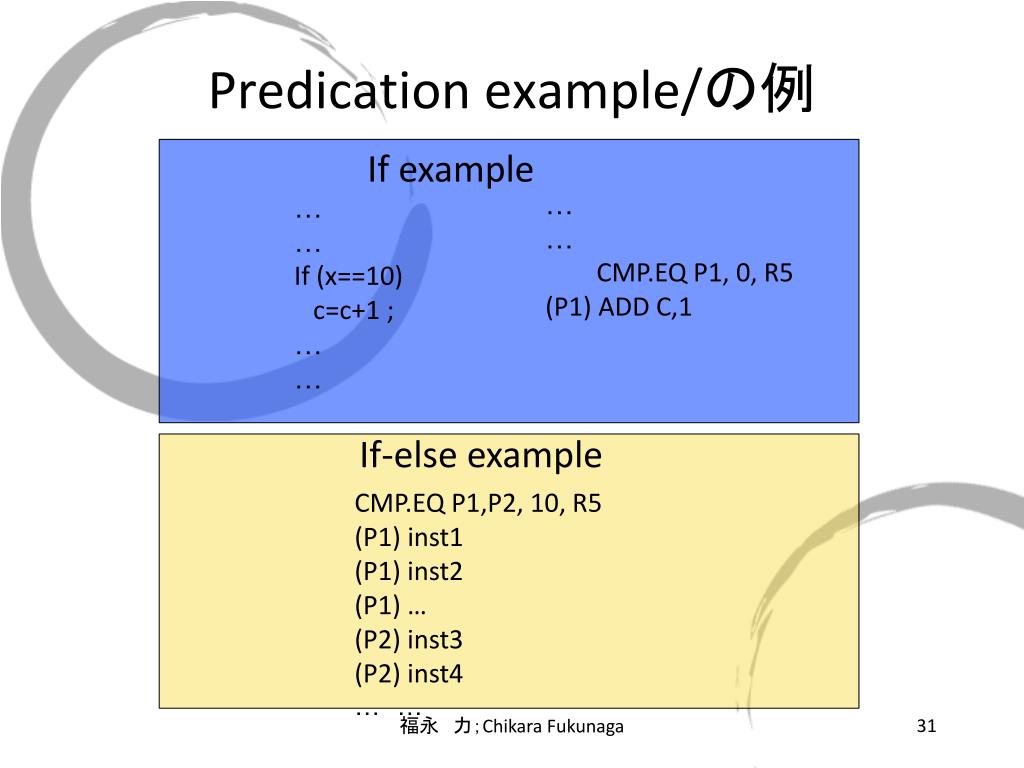

  31. Predication example/の例 If example … … CMP.EQ P1, 0, R5 (P1) ADD C,1 … … If (x==10) c=c+1 ; … … If-else example CMP.EQ P1,P2, 10, R5 (P1) inst1 (P1) inst2 (P1) … (P2) inst3 (P2) inst4 …　… 福永　力；Chikara Fukunaga

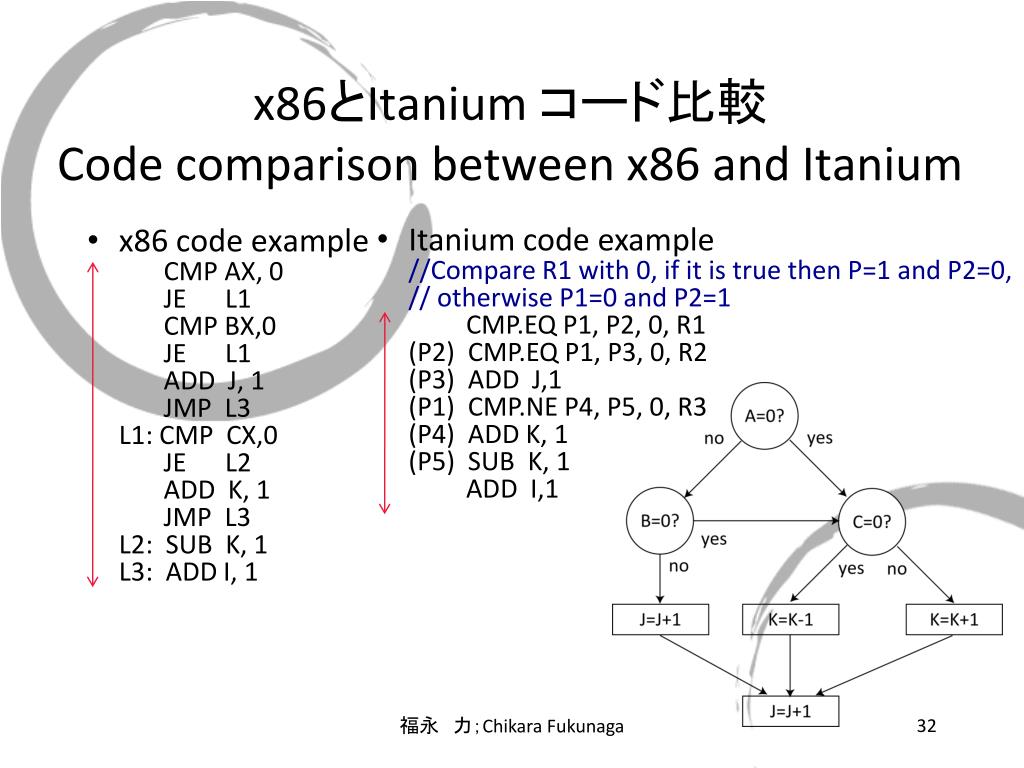

  32. x86とItanium コード比較Code comparison between x86 and Itanium • Itanium code example//Compare R1 with 0, if it is true then P=1 and P2=0, // otherwise P1=0 and P2=1  CMP.EQ P1, P2, 0, R1                  (P2)  CMP.EQ P1, P3, 0, R2(P3)  ADD  J,1(P1)  CMP.NE P4, P5, 0, R3(P4)  ADD K, 1(P5)  SUB K, 1           ADD I,1 • x86 code example CMP AX, 0 JE      L1 CMP BX,0 JE      L1 ADD J, 1 JMP  L3L1: CMP  CX,0 JE L2 ADD K, 1 JMP L3L2: SUB K, 1L3:  ADD I, 1 福永　力；Chikara Fukunaga
