  1. LE TYPE DE BATIMENT LE COMPARTIMENTAGE DU BÂTIMENT L’EVACUATION DES OCCUPANTS LA RESISTANCE AU FEU DES PAROIS LE DESENFUMAGE LES MOYENS DE LUTTE CONTRE LE FEU LA DETECTION DU FEU DES APPLICATIONS La prévention incendie

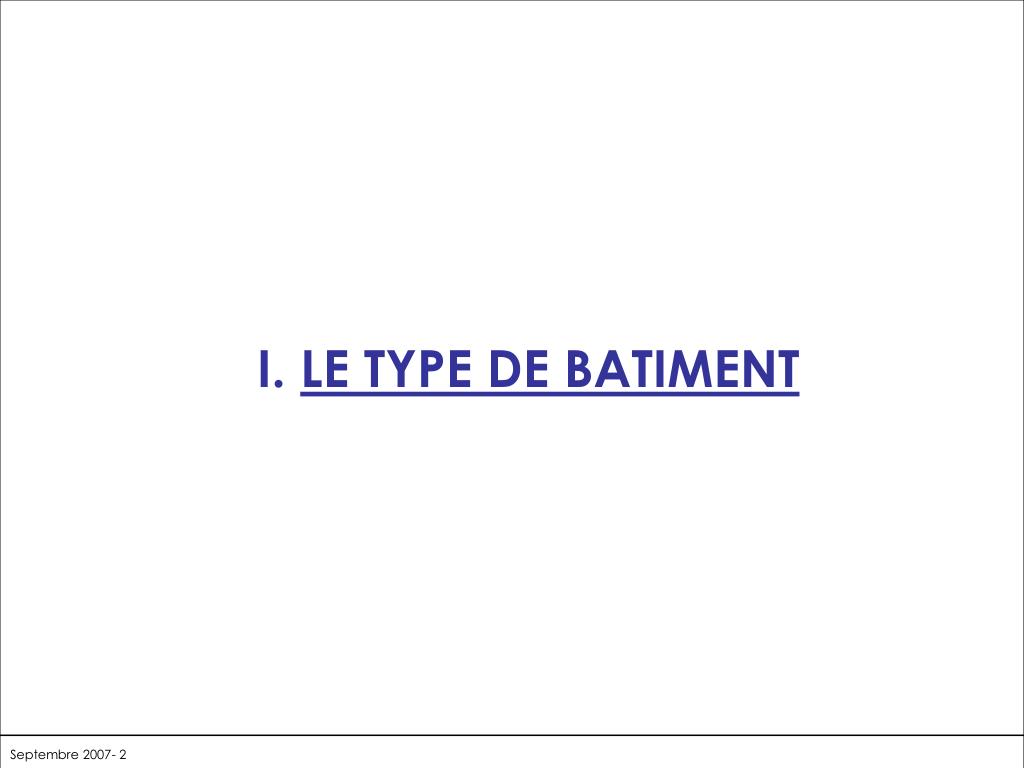

  2. I. LE TYPE DE BATIMENT

  3. La grande hauteur d'un bâtiment rend l'intervention des pompiers plus difficile ... D'où le renforcement des exigences de prévention en fonction de la hauteur. Classification par la hauteur : "BB" : Bâtiment Bas : hauteur <10 m "BM" : Bâtiment Moyen : 10 m ≤ hauteur ≤ 25 m "BE" : Bâtiment Elevé : hauteur > 25 m I. LE TYPE DE BATIMENT échelle 25 m

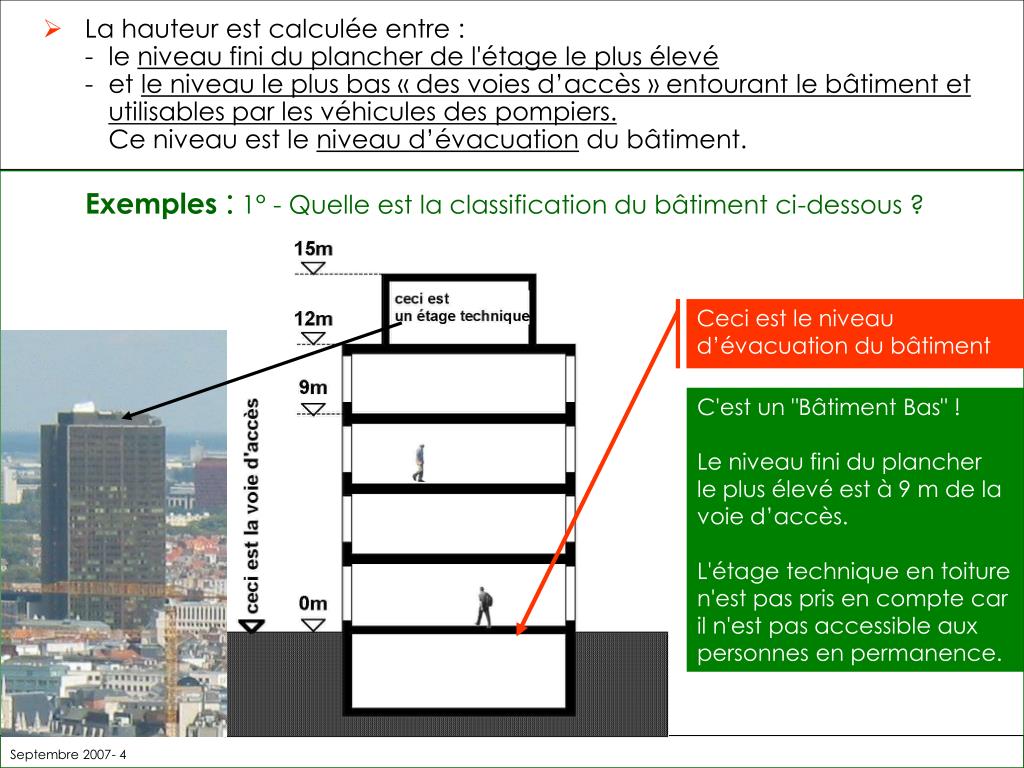

  4. La hauteur est calculée entre :- le niveau fini du plancher de l'étage le plus élevé- et le niveau le plus bas « des voies d’accès » entourant le bâtiment et utilisables par les véhicules des pompiers. Ce niveau est le niveau d’évacuation du bâtiment. Exemples : 1° - Quelle est la classification du bâtiment ci-dessous ? Ceci est le niveau d’évacuation du bâtiment C'est un "Bâtiment Bas" !Le niveau fini du plancher le plus élevé est à 9 m de la voie d’accès. L'étage technique en toiture n'est pas pris en compte car il n'est pas accessible aux personnes en permanence.

  5. La hauteur est calculée entre :- le niveau fini du plancher de l'étage le plus élevé- et le niveau le plus bas « des voies d’accès » entourant le bâtiment et utilisables par les véhicules des pompiers. Exemples : 2° - Quelle est la classification du bâtiment ci-dessous ? C'est un bâtiment qui doit répondre aux exigences d'un "Bâtiment Moyen". La hauteur est comptabilisée à partir du niveau de la voie d’accès la plus basse accessible par les services de secours. Remarque : l'existence d'un étage enterré (parking, par exemple) ne modifie pas le calcul. Ceci est le niveau d’évacuation bas du bâtiment

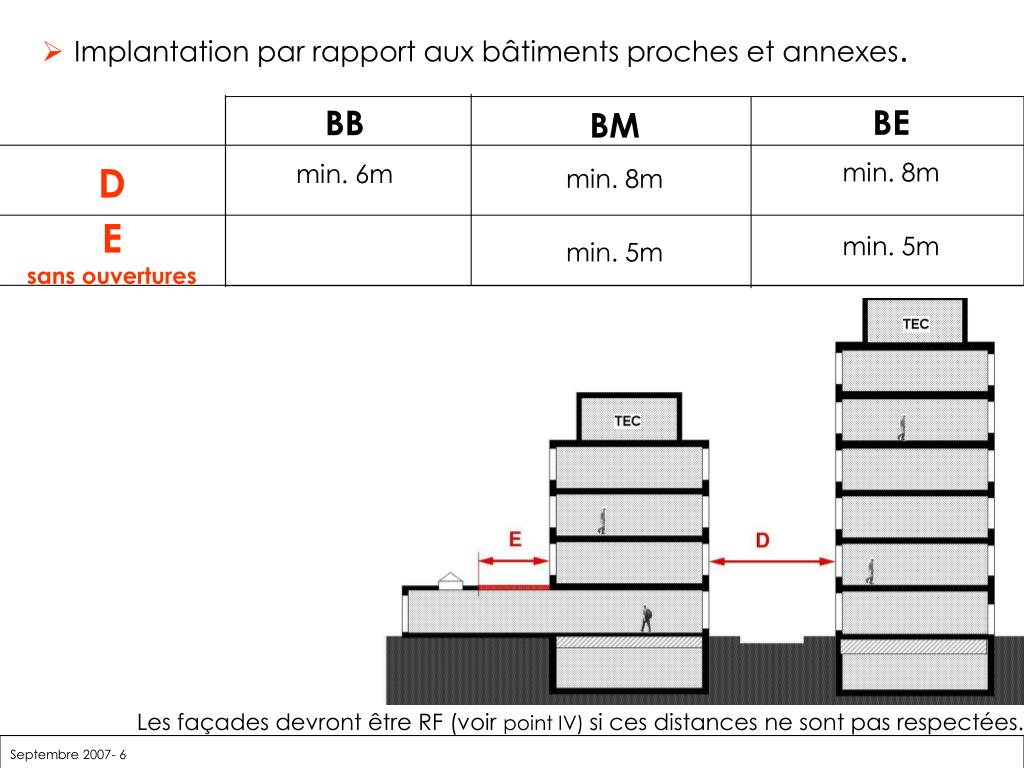

  6. Implantation par rapport aux bâtiments proches et annexes. BE min. 8m min. 5m BM min. 8mmin. 5m BBmin. 6m D Esans ouvertures Les façades devront être RF (voir point IV) si ces distances ne sont pas respectées.

  7. II. LE COMPARTIMENTAGE

  8. Pour empêcher la propagation de l'incendie et des fumées, il faut diviser le bâtiment en plusieurs compartiments ! C1 C2 C4 C3 C5 II. LE COMPARTIMENTAGE 1 compartiment (Cxx) = - C1 - tout étage de surface S < 2.500 m2; • - C2 - une partie d'1 étage, si celui-ci est supérieur à 2.500 m2 ; • - C3 - chaque appartement d’un étage; • - C4 - 2 étages superposés communiquant avec S1 + S2 ≤ 2.500 m2(ex. : un duplex)ou si ce sont les 2 derniers étages superposés qui communiquent ils peuvent chacun avoir une surface S (S1 et S2 ) ≤ 2.500 m2; • ; • - C5 - le rez + le premier étage ou un entresol, si Vmax < 25.000 m3….

  9. Un compartiment c’est aussi … • La chaufferie et dépendances • Le local à ordures • La cabine Haute Tension • Les parkings et garages • Une salle de spectacle • La cuisine collective et restaurant • Un atrium et locaux périphériques

  10. Des espaces compartimentés : • des escaliers • les ascenseurs avec leurs sas d’accès; • les trémies (gaines verticales) ... Les escaliers Les trémies (gaines verticales) Les ascenseurs avec leurs sas d’accès

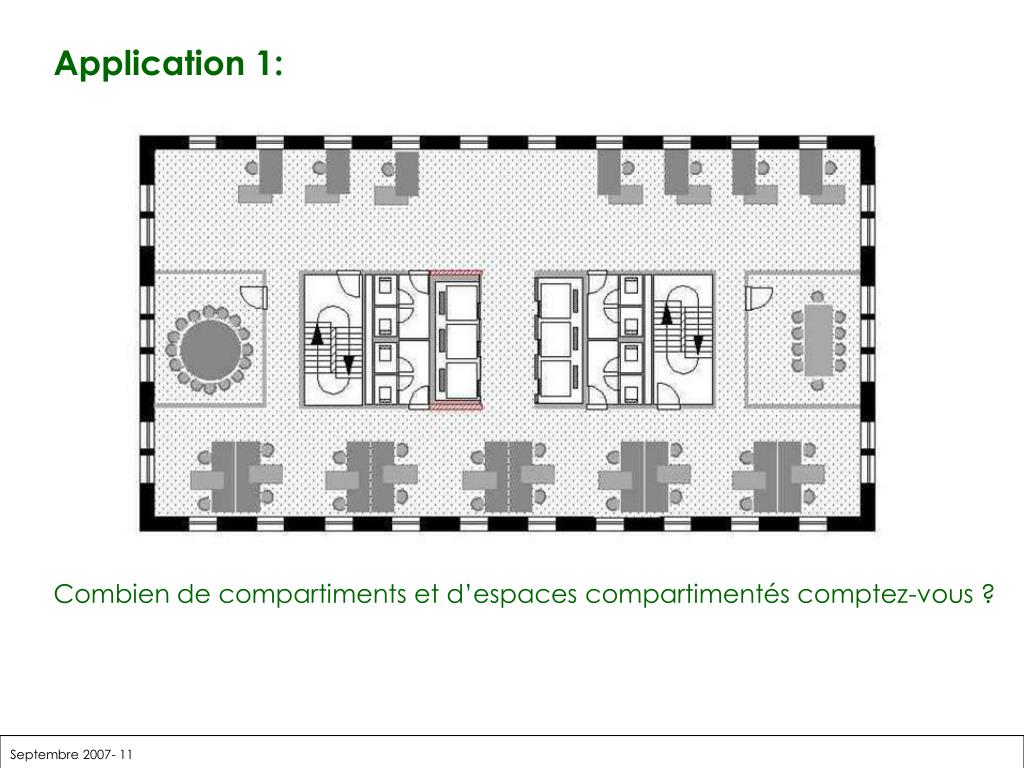

  11. Application 1: Combien de compartiments et d’espaces compartimentés comptez-vous ?

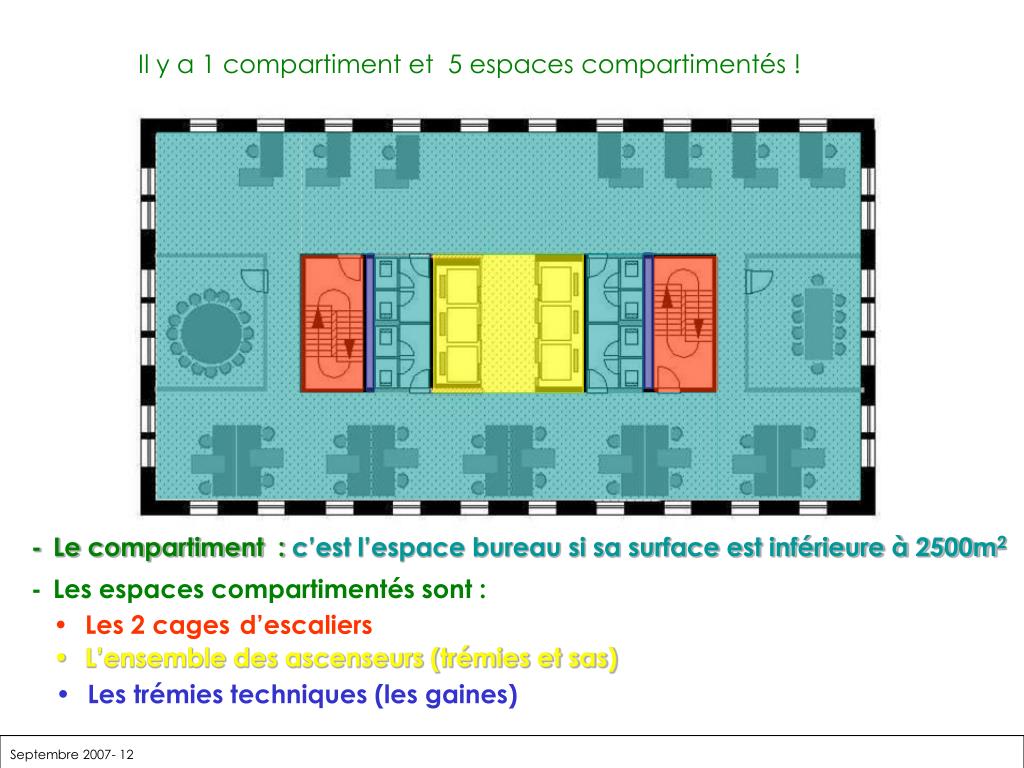

  12. Il y a 1 compartiment et 5 espaces compartimentés ! - Le compartiment : c’est l’espace bureau si sa surface est inférieure à 2500m2 - Les espaces compartimentés sont : • Les 2 cagesd’escaliers • L’ensemble des ascenseurs (trémies et sas) • Les trémies techniques (les gaines)

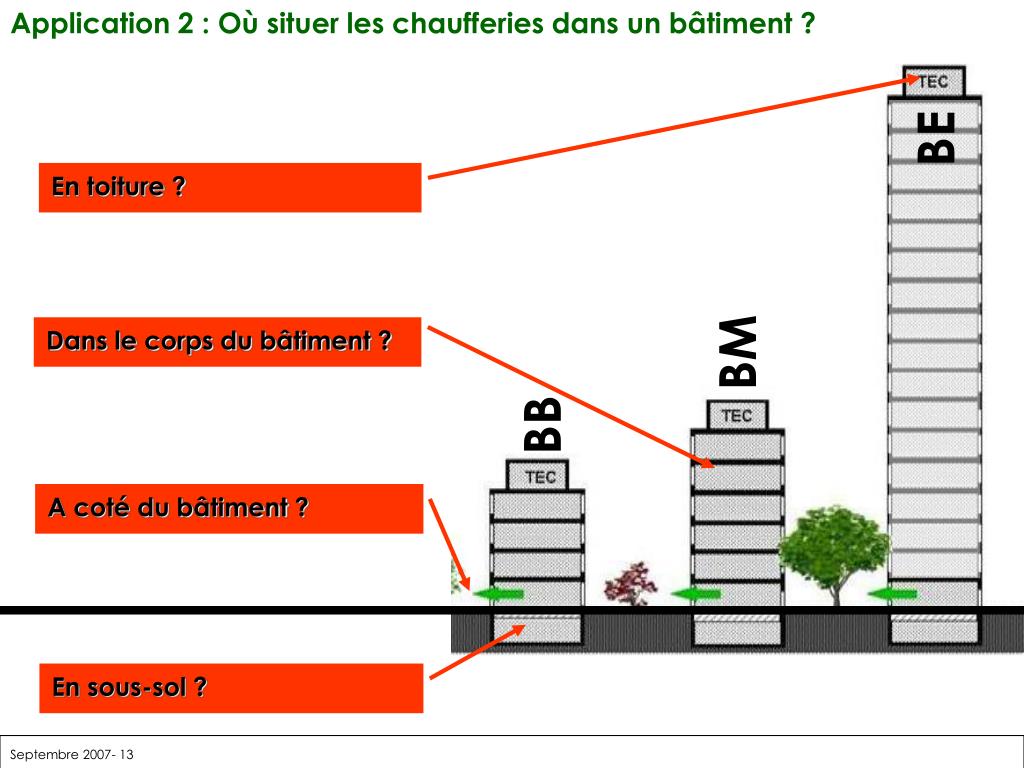

  13. Application 2 : Où situer les chaufferies dans un bâtiment ? En toiture ? BM BE BB Dans le corps du bâtiment ? A coté du bâtiment ? En sous-sol ?

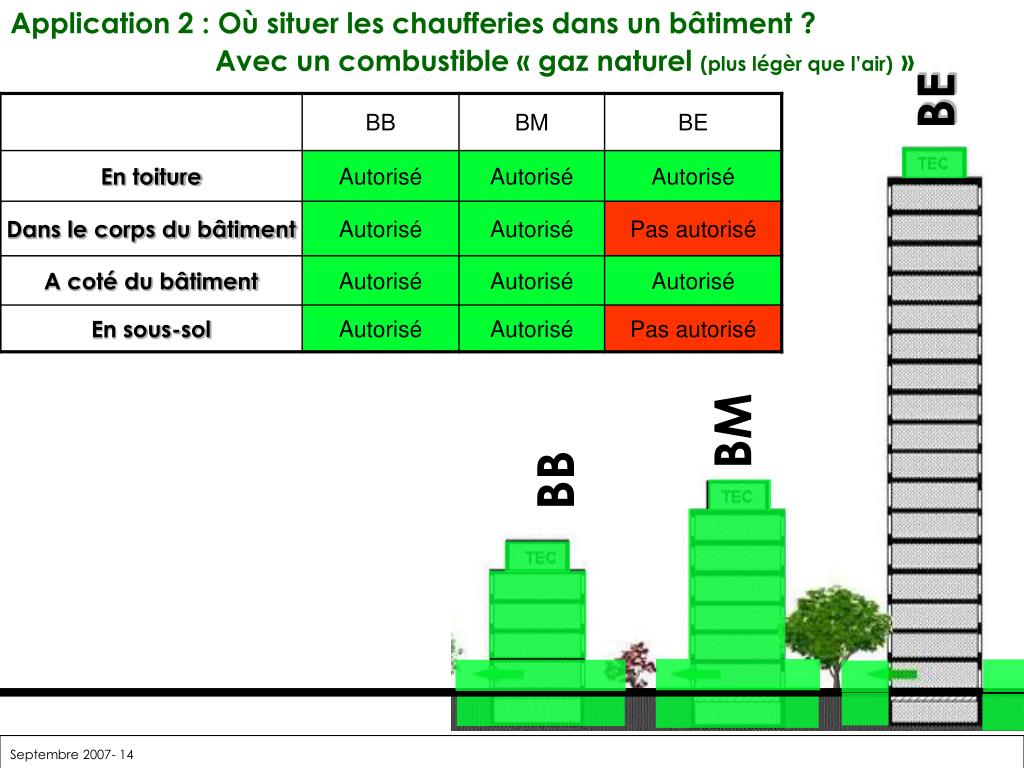

  14. Application 2 : Où situer les chaufferies dans un bâtiment ? Avec un combustible « gaz naturel (plus légèr que l’air) » BM BE BB Septembre 2007- 14

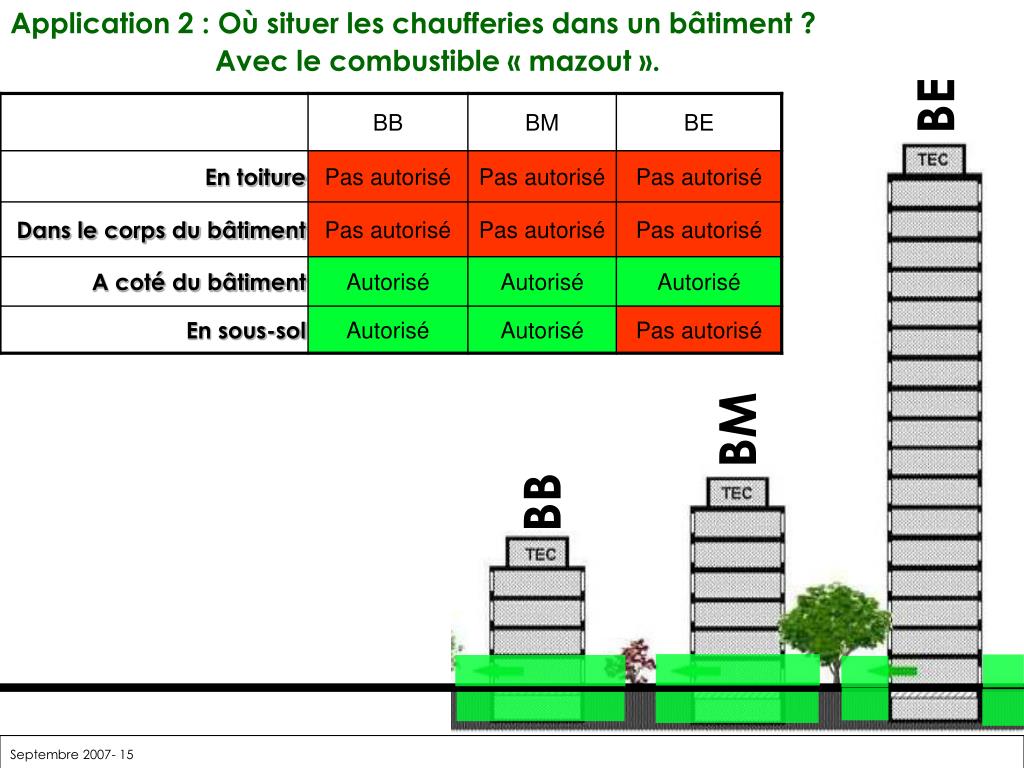

  15. Application 2 : Où situer les chaufferies dans un bâtiment ? Avec le combustible « mazout ». BE BM BB Septembre 2007- 15

  16. Application 2 : Où situer les chaufferies dans un bâtiment ? Avec le combustible « GPL (gaz plus lourd que l’air - Butane & propane) ». BM BE BB Septembre 2007- 16

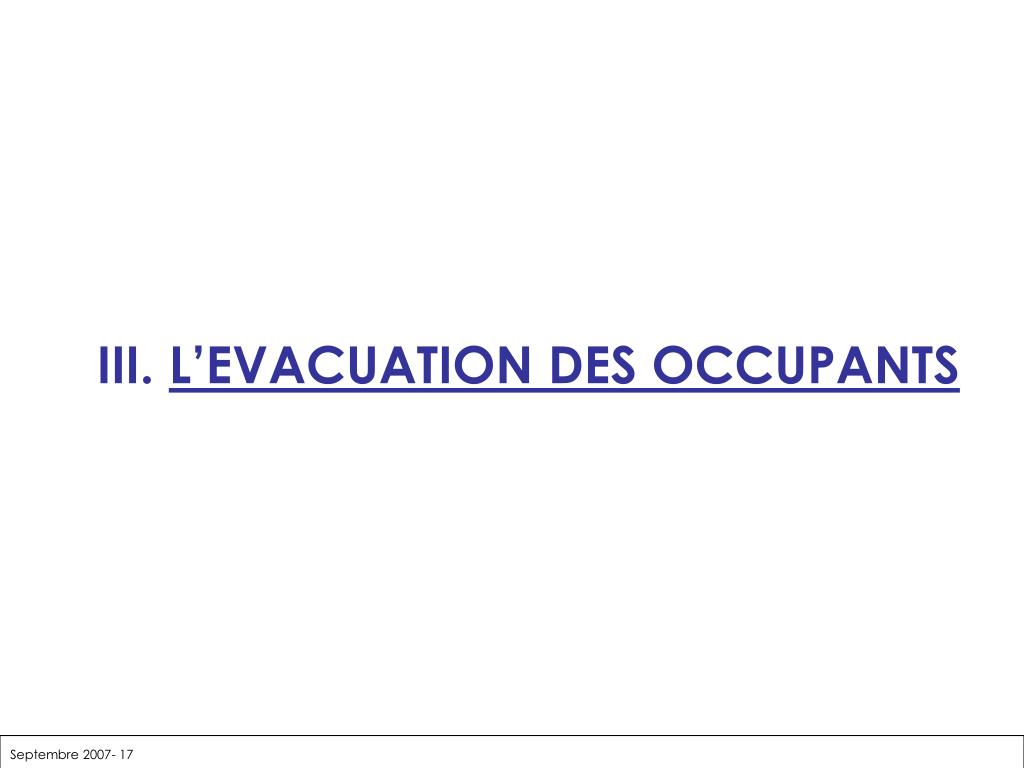

  17. III. L’EVACUATION DES OCCUPANTS

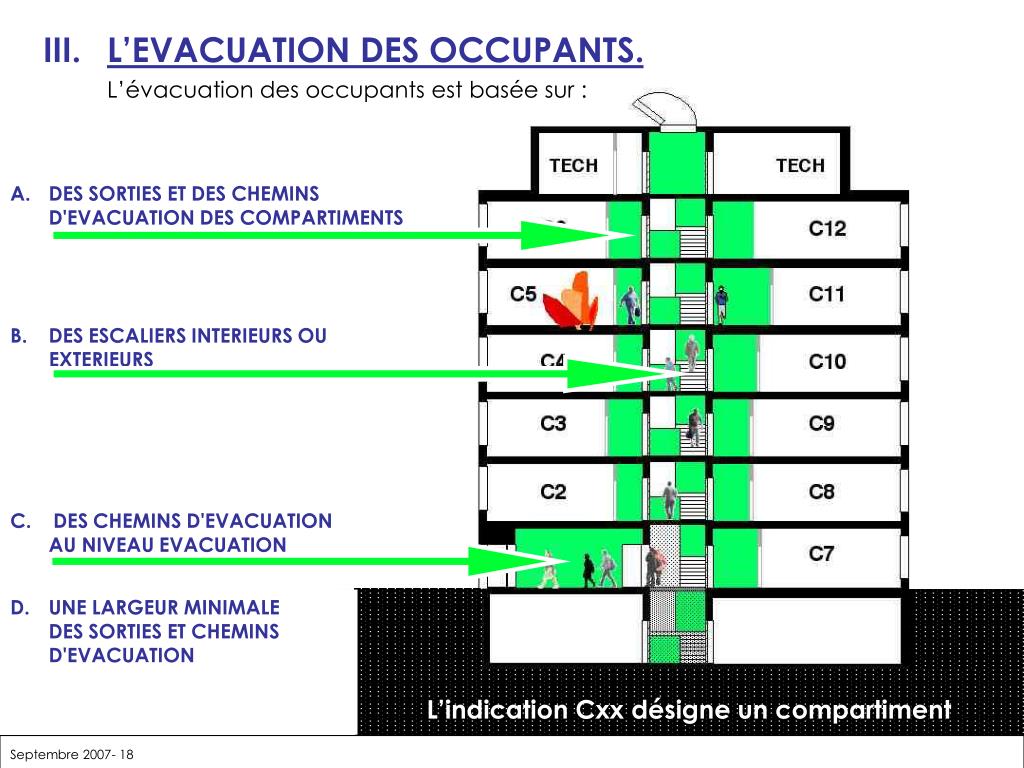

  18. III. L’EVACUATION DES OCCUPANTS. L’évacuation des occupants est basée sur : DES SORTIES ET DES CHEMINS D'EVACUATION DES COMPARTIMENTS B. DES ESCALIERS INTERIEURS OU EXTERIEURS C. DES CHEMINS D'EVACUATION AU NIVEAU EVACUATION D. UNE LARGEUR MINIMALE DES SORTIES ET CHEMINS D'EVACUATION L’indication Cxx désigne un compartiment

  19. III. L’EVACUATION DES OCCUPANTS • A. LES CHEMINS D’EVACUATION D’UN COMPARTIMENTEn cas d’incendie les occupants sortent des locaux et se dirigent via les sorties vers des chemins d’évacuation. Un chemin d’évacuationse caractérise par : . soit un couloir avec des parois et portes RF 1/2h (voir IV), . soit un chemin balisé (dans un bureau paysager par ex.), Il est équipé : . d’un éclairage de secours . de pictogrammes indiquant les sorties.

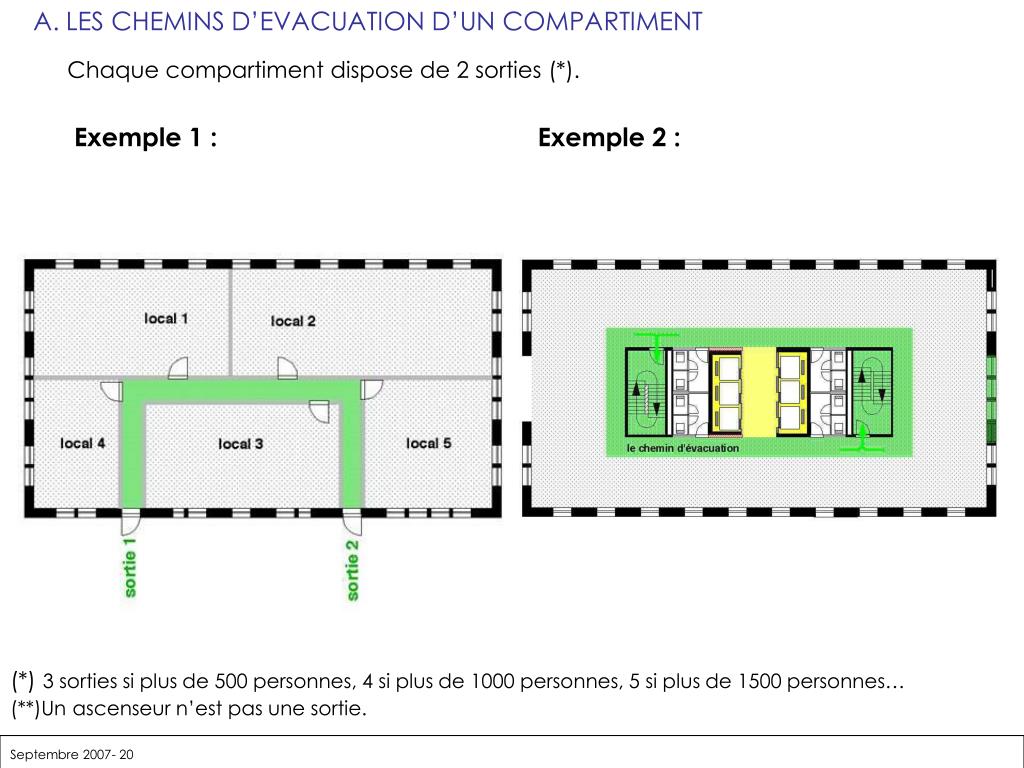

  20. A. LES CHEMINS D’EVACUATION D’UN COMPARTIMENT Chaque compartiment dispose de 2 sorties (*). Exemple 1 : Exemple 2 : (*) 3 sorties si plus de 500 personnes, 4 si plus de 1000 personnes, 5 si plus de 1500 personnes… (**)Un ascenseur n’est pas une sortie.

  21. A. LES CHEMINS D’EVACUATION D’UN COMPARTIMENT Les ascenseurs et le sas y donnant accès ne sont pas un chemin d’évacuation. Le sas est fermé par des portes à fermeture automatique en cas d’incendie. En cas d’incendie,ces portes seront automatiquement fermées. Exemple de ce type de portes. Elles sont maintenues ouvertes par des électro-aimants.

  22. LES CHEMINS D’EVACUATION D’UN COMPARTIMENTIl y a quatre types de sorties : (*) Uniquement s’il y a moins de 100 personnes dans un BB et 50 personnes dans un BM. Ces sorties sont toujours munies de portes sollicitées à la fermeture.

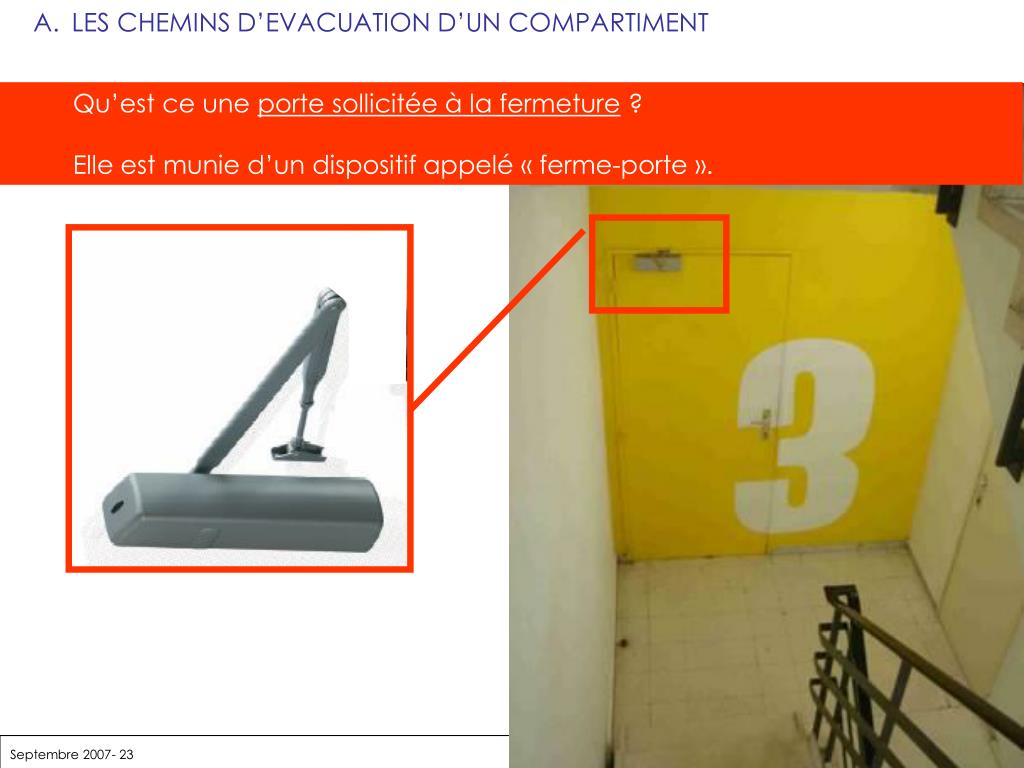

  23. LES CHEMINS D’EVACUATION D’UN COMPARTIMENT Qu’est ce une porte sollicitée à la fermeture ?Elle est munie d’un dispositif appelé « ferme-porte ». Septembre 2007- 23

  24. A. LES CHEMINS D’EVACUATION D’UN COMPARTIMENT Il faut respecter des distances entre les locaux et les sorties :

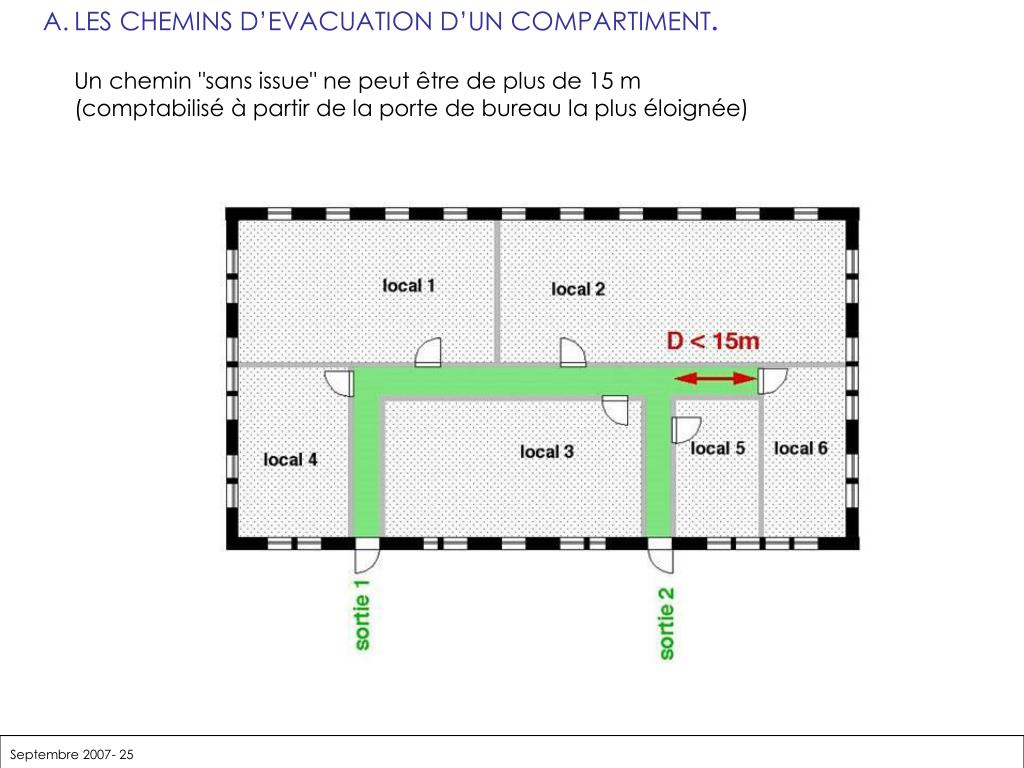

  25. A. LES CHEMINS D’EVACUATION D’UN COMPARTIMENT.Un chemin "sans issue" ne peut être de plus de 15 m(comptabilisé à partir de la porte de bureau la plus éloignée)

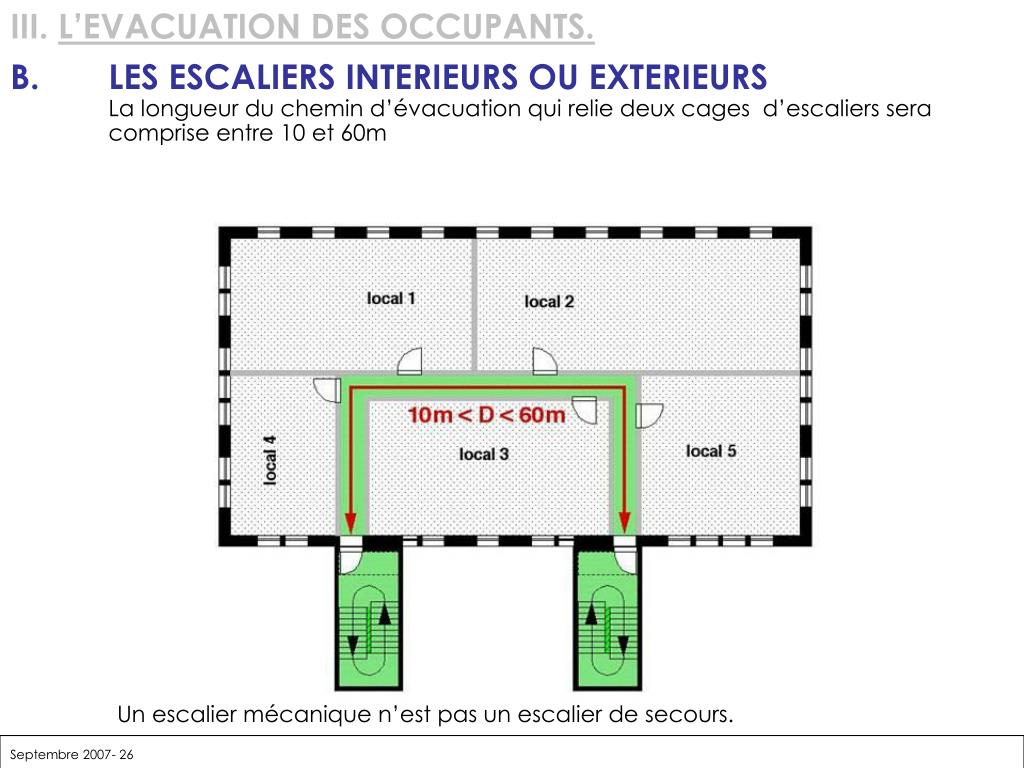

  26. III. L’EVACUATION DES OCCUPANTS. • B. LES ESCALIERS INTERIEURS OU EXTERIEURSLa longueur du chemin d’évacuation qui relie deux cages d’escaliers sera comprise entre 10 et 60m Un escalier mécanique n’est pas un escalier de secours.

  27. B. LES ESCALIERS INTERIEURS OU EXTERIEURS Application au bureau paysager :Déterminez les chemins d’évacuation de ce compartiment ?

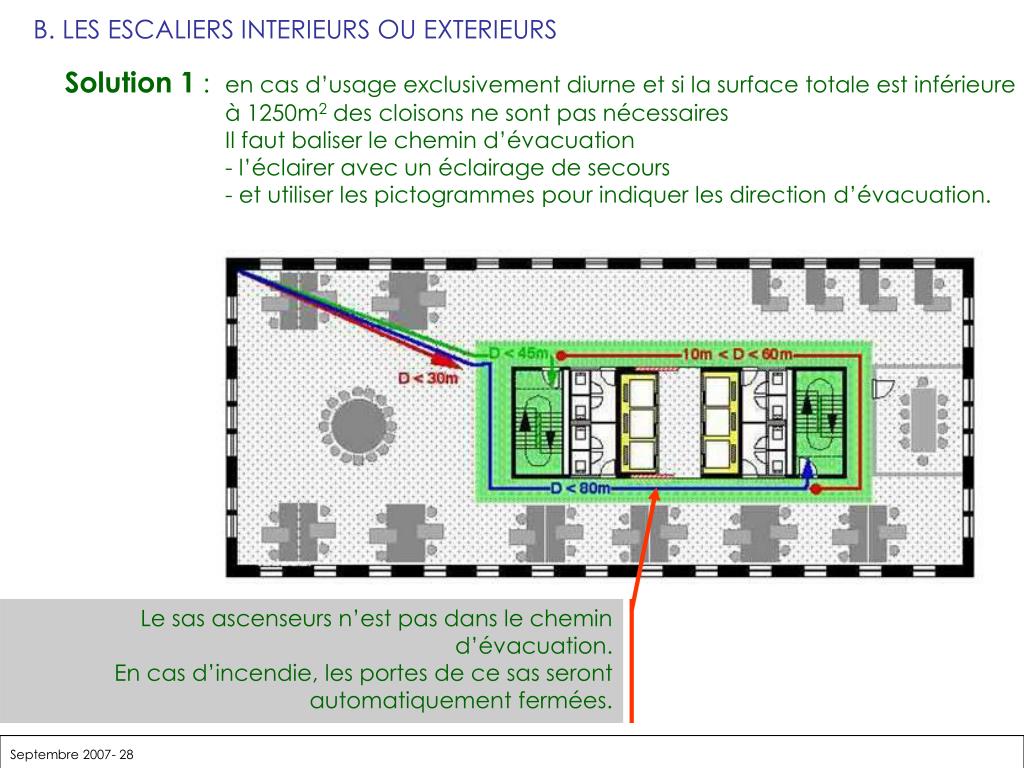

  28. B. LES ESCALIERS INTERIEURS OU EXTERIEURS Solution 1 : en cas d’usage exclusivement diurne et si la surface totale est inférieure à 1250m2 des cloisons ne sont pas nécessaires Il faut baliser le chemin d’évacuation- l’éclairer avec un éclairage de secours- et utiliser les pictogrammes pour indiquer les direction d’évacuation. Le sas ascenseurs n’est pas dans le chemin d’évacuation.En cas d’incendie, les portes de ce sas seront automatiquement fermées.

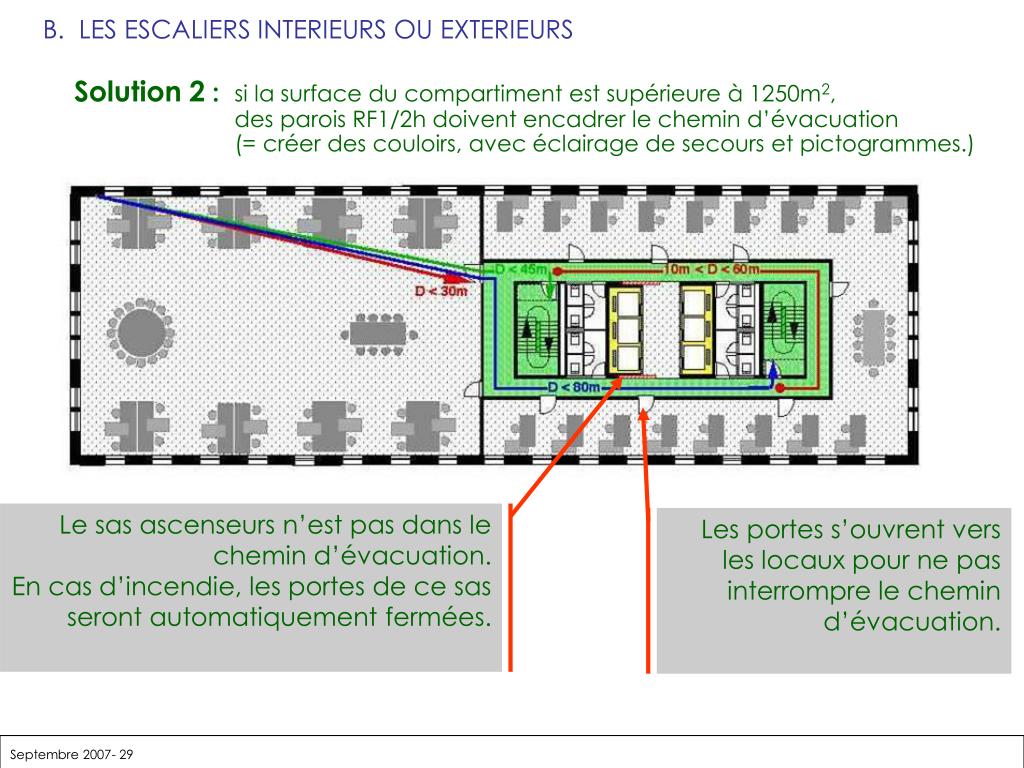

  29. B. LES ESCALIERS INTERIEURS OU EXTERIEURS Solution 2 :si la surface du compartiment est supérieure à 1250m2, des parois RF1/2h doivent encadrer le chemin d’évacuation (= créer des couloirs, avec éclairage de secours et pictogrammes.) Le sas ascenseurs n’est pas dans le chemin d’évacuation.En cas d’incendie, les portes de ce sas seront automatiquement fermées. Les portes s’ouvrent vers les locaux pour ne pas interrompre le chemin d’évacuation.

  30. B. LES ESCALIERS INTERIEURS OU EXTERIEURS Configuration des accès aux cages d’escaliers. "A noter que la borte ne doit bas interrombre le chemin d'évacuation, berci! » Dans les BE Dans les BM Un sas «ventilé» de min. 2m2 est obligatoire… Mais en pratique, la ventilation n’est « jamais » appliquée. • Bon à savoir... • volée d'escalier : 17 marches maxi. • profondeur d'une marche : 25 cm maxi. • hauteur d'une marche : 18 cm maxi. • escalier intérieur : béton. • escalier extérieur : comme on veut !

  31. B. LES ESCALIERS INTERIEURS OU EXTERIEURSApplication 1 : Exemple d'intégration d'un sas dans un Bâtiment de bureaux Elevé (BE) BB et BM BE Un sas «ventilé» de min. 2m2 est obligatoire

  32. Règle générale : chaque compartiment dispose de 2 sorties Exception :les appartements des BB et BM ne doivent avoir accès qu'à une seule cage d’escaliers Pourquoi ?Voici la logique des services pompiers : B. LES ESCALIERS INTERIEURS OU EXTERIEURSApplication 2 : Les bâtiments de logements BB et BM Soit les appartements sont "traversants" (de façade à façade), alors une cage d'escalier suffit... Implicitement, c'est la façade qui sert de 2ème issue via l'échelle des pompiers.

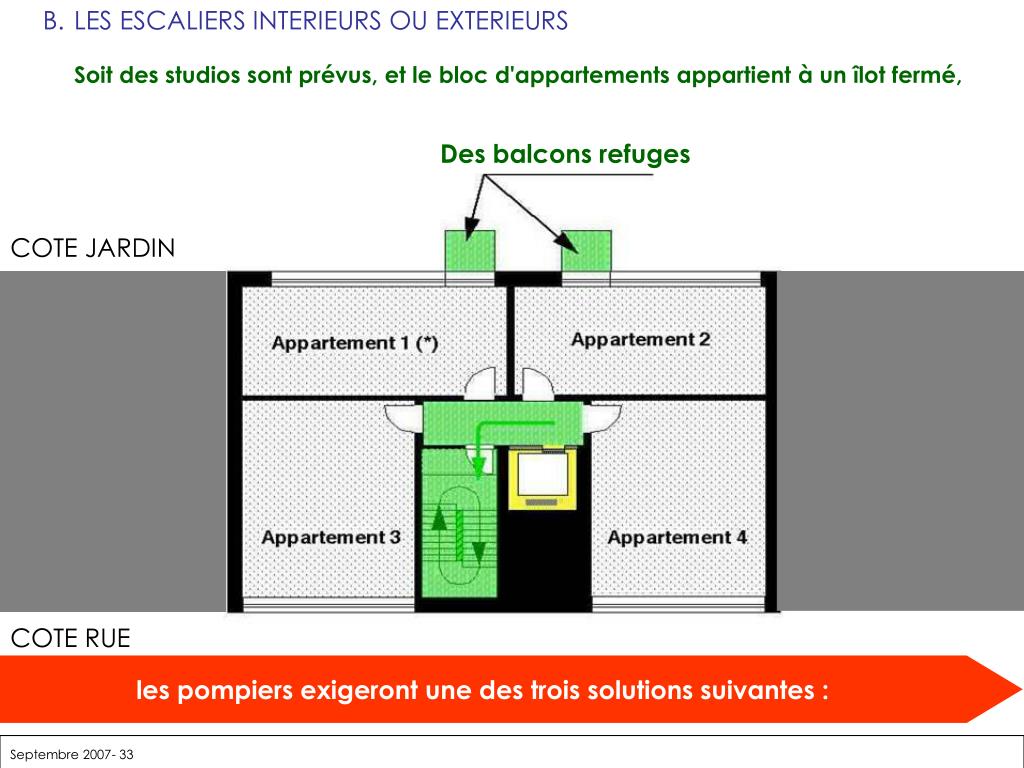

  33. B. LES ESCALIERS INTERIEURS OU EXTERIEURS Des balcons refuges COTE JARDIN COTE RUE Soit des studios sont prévus, et le bloc d'appartements appartient à un îlot fermé, les pompiers exigeront une des trois solutions suivantes :

  34. B. LES ESCALIERS INTERIEURS OU EXTERIEURS Solution 1 :un escalier de secours sur la façade arrière.

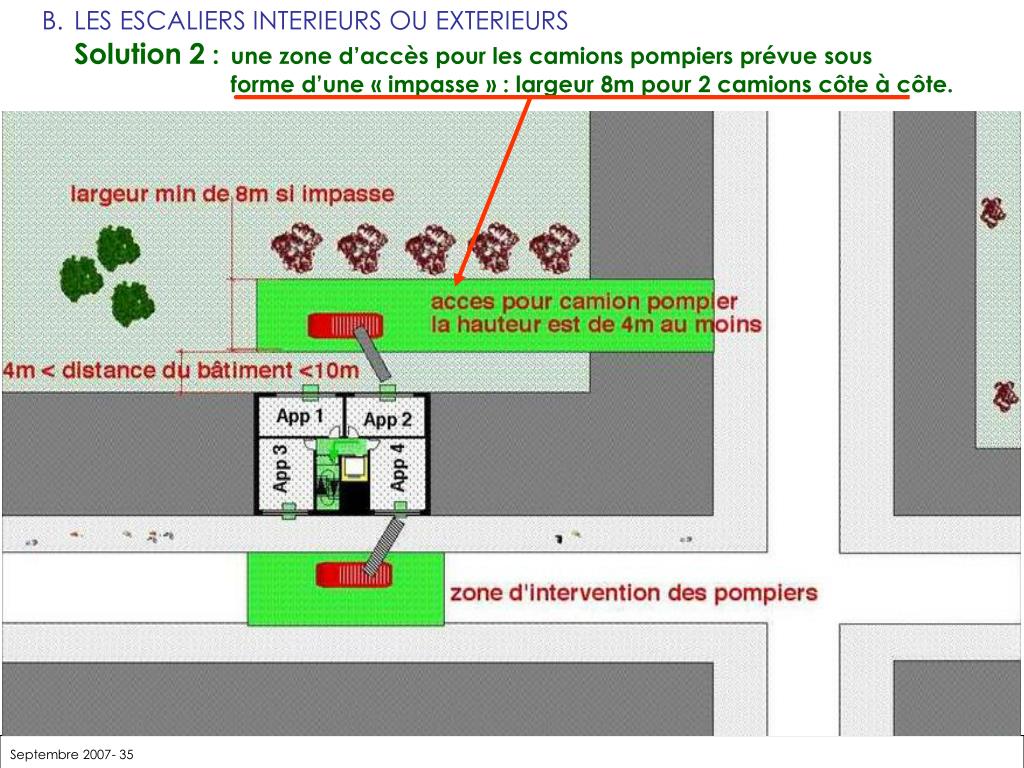

  35. B. LES ESCALIERS INTERIEURS OU EXTERIEURS Solution 2 : une zone d’accès pour les camions pompiers prévue sous forme d’une « impasse » : largeur 8m pour 2 camions côte à côte.

  36. B. LES ESCALIERS INTERIEURS OU EXTERIEURS Solution 3 :une zone d’accès pour les camions pompiers prolongée par un « rond point » : largeur 4m.

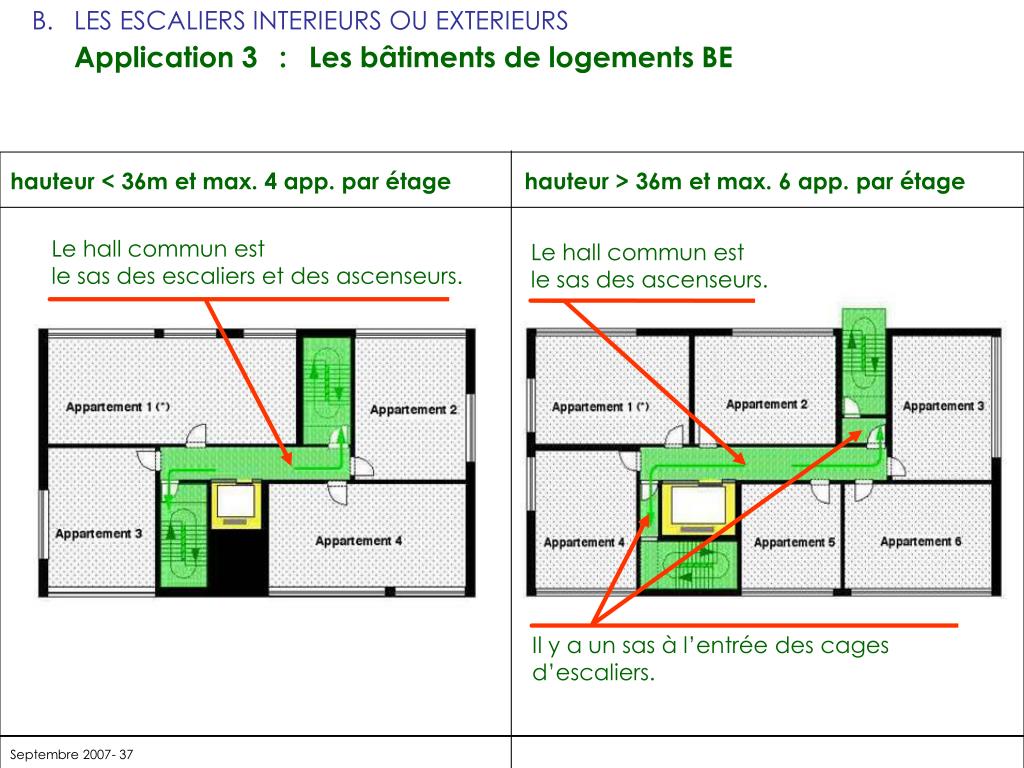

  37. B. LES ESCALIERS INTERIEURS OU EXTERIEURS Application 3 : Les bâtiments de logements BE hauteur < 36m et max. 4 app. par étage hauteur > 36m et max. 6 app. par étage Le hall commun est le sas des escaliers et des ascenseurs. Le hall commun est le sas des ascenseurs. Il y a un sas à l’entrée des cages d’escaliers.

  38. III. L’EVACUATION DES OCCUPANTS C. AU NIVEAU D'EVACUATION Les chemins d’évacuation «cloisonnés» mènent directement versl’extérieur du bâtiment.

  39. III. L’EVACUATION DES OCCUPANTS C. AU NIVEAU D'EVACUATION Les portes doivent s’ouvrir dans le sens de la fuite mais ne peuvent pas cogner les passants sur la voie publique.

  40. III. L’EVACUATION DES OCCUPANTS C. AU NIVEAU D'EVACUATION Les portes doivent s’ouvrir dans le sens de la fuite mais ne peuvent pas cogner les passants sur la voie publique.Les types de portes

  41. C. AU NIVEAU D'EVACUATIONL’escalier « descendant » ne peut pas prolonger l’escalier « montant ». Pourquoi ?En cas d'incendie, on va descendre la cage d'escaliers 4 à 4 !Arrivé au rez de chaussée, on doit naturellement sortir vers l'extérieur et ne pas avoir envie de prolonger la descente vers la cave... pour ne pas s'y retrouver piégé ! Autrement dit, une porte doit fermer l'entrée de la cave.

  42. III. L’EVACUATION DES OCCUPANTS D. LA LARGEUR DU CHEMIN D'EVACUATION : 5 règles ! 1° Nombre de personnes dans un compartiment = np : soit les locaux sont non accessibles au public => np = 10 m2/personne. soit les locaux accessibles au public => np = 3 m2/personne. soit les locaux comprennent un nombre de places déterminé par unmobilier fixe (ex : salle de réunion). Exemple : Soit un rez-de-chaussée avec un hall d’accueil accessible au public de 90 m2, une salle de réunion de 30 places, un bureau paysager de 200 m2 inaccessible au public. Le nombre d’occupants (np) du compartiment est donné : np = 90/3 + 30 + 200/10 = 80 occupants. Il faut en tout cas toujours deux sorties au moins.

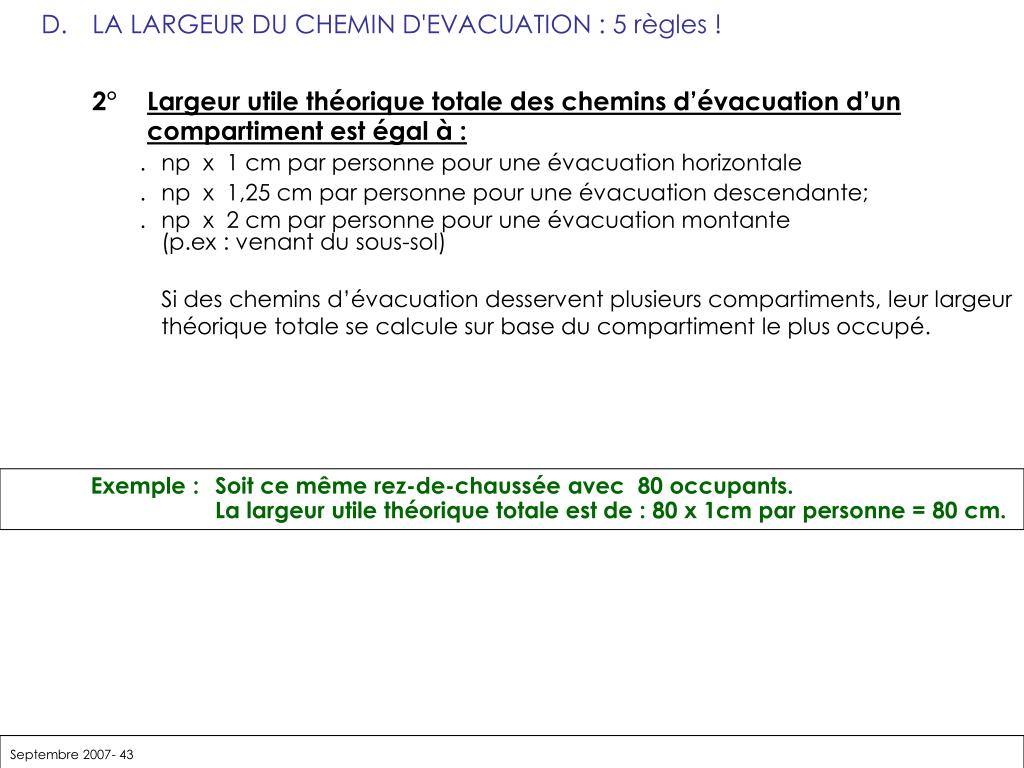

  43. D. LA LARGEUR DU CHEMIN D'EVACUATION : 5 règles ! 2° Largeur utile théorique totale des chemins d’évacuation d’un compartiment est égal à : .np x 1 cm par personne pour une évacuation horizontale . np x 1,25 cm par personne pour une évacuation descendante; . np x 2 cm par personne pour une évacuation montante (p.ex : venant du sous-sol) Si des chemins d’évacuation desservent plusieurs compartiments, leur largeur théorique totale se calcule sur base du compartiment le plus occupé. Exemple : Soit ce même rez-de-chaussée avec 80 occupants. La largeur utile théorique totale est de : 80 x 1cm par personne = 80 cm.

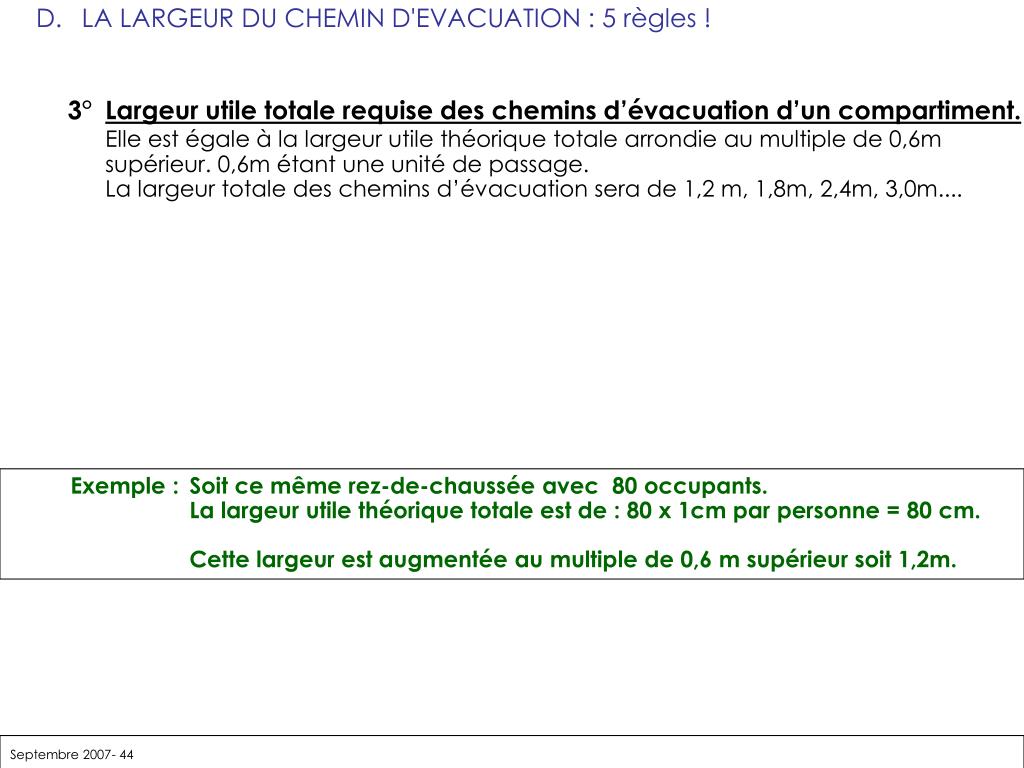

  44. D. LA LARGEUR DU CHEMIN D'EVACUATION : 5 règles ! 3° Largeur utile totale requise des chemins d’évacuation d’un compartiment.Elle est égale à la largeur utile théorique totale arrondie au multiple de 0,6m supérieur. 0,6m étant une unité de passage. La largeur totale des chemins d’évacuation sera de 1,2 m, 1,8m, 2,4m, 3,0m.... Exemple : Soit ce même rez-de-chaussée avec 80 occupants. La largeur utile théorique totale est de : 80 x 1cm par personne = 80 cm. Cette largeur est augmentée au multiple de 0,6 m supérieur soit 1,2m.

  45. D. LA LARGEUR DU CHEMIN D'EVACUATION : 5 règles ! 4° Largeur utile requise d’un chemin d’évacuation = Largeur utile requise totale divisée par le nombre de chemins d’évacuation. - La largeur utile des chemins d’évacuation desservant un compartiment ne peut différer entre-elles de plus de 0,6m. - La largeur minimale est de 0,8m pour tous les chemins d’évacuation et les portes y donnant accès est de 0,6m pour les cages d’escaliers extérieures. Exemple : Soit ce même rez-de-chaussée avec 80 occupants. Il faut au moins deux sorties. La largeur utile théorique totale est de 80cm. La largeur utile requise totale est de 1,2m. La largeur de chacune des deux sorties est d’au moins de 80cm.

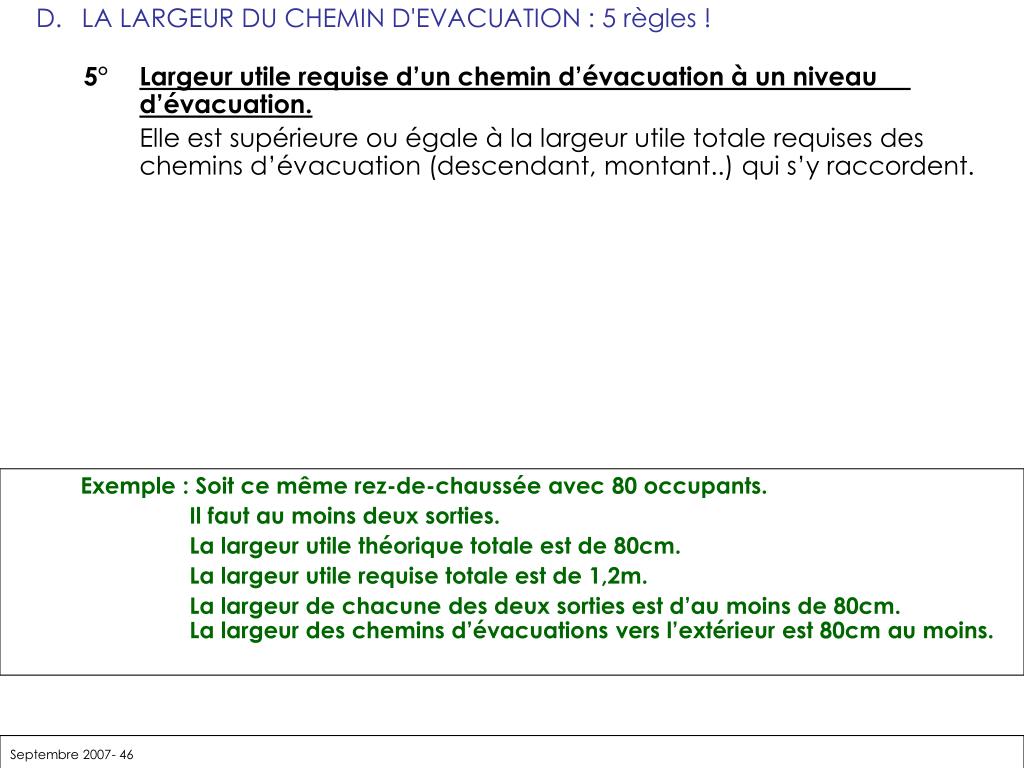

  46. D. LA LARGEUR DU CHEMIN D'EVACUATION : 5 règles ! 5° Largeur utile requise d’un chemin d’évacuation à un niveau d’évacuation. Elle est supérieure ou égale à la largeur utile totale requises des chemins d’évacuation (descendant, montant..) qui s’y raccordent. Exemple : Soit ce même rez-de-chaussée avec 80 occupants. Il faut au moins deux sorties. La largeur utile théorique totale est de 80cm. La largeur utile requise totale est de 1,2m. La largeur de chacune des deux sorties est d’au moins de 80cm. La largeur des chemins d’évacuations vers l’extérieur est 80cm au moins.

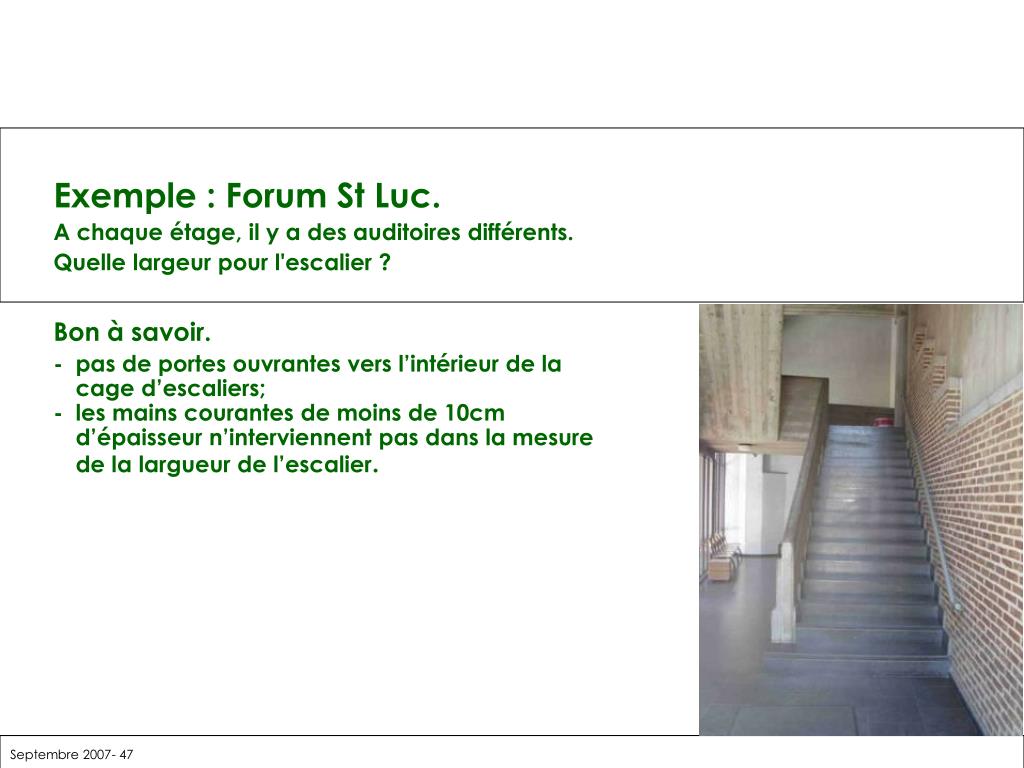

  47. Exemple : Forum St Luc. A chaque étage, il y a des auditoires différents. Quelle largeur pour l'escalier ? Bon à savoir. - pas de portes ouvrantes vers l’intérieur de la cage d’escaliers;- les mains courantes de moins de 10cm d’épaisseur n’interviennent pas dans la mesure de la largueur de l’escalier.

  48. A noter que l'escalier est dédoublé puisqu'une porte dans l'auditoire est surmontée d'un pictogramme... ... communique avec une cage d'escaliers de secours, avec une porte d'évacuation en rue.

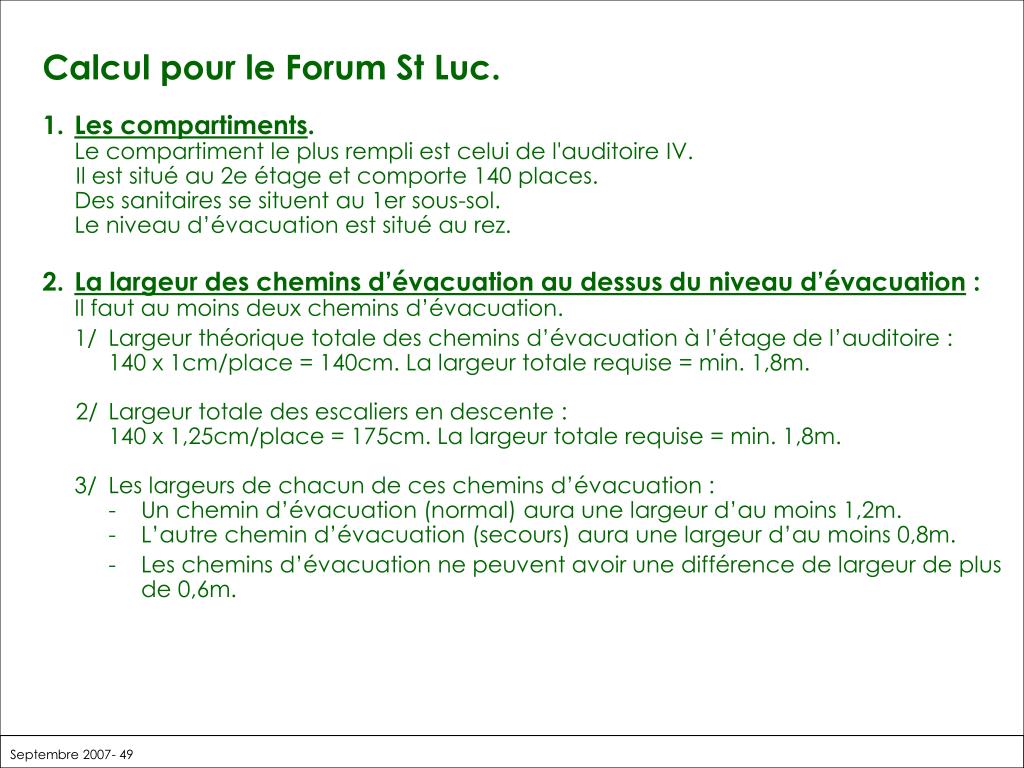

  49. Calcul pour le Forum St Luc. • 1. Les compartiments.Le compartiment le plus rempli est celui de l'auditoire IV. Il est situé au 2e étage et comporte 140 places.Des sanitaires se situent au 1er sous-sol.Le niveau d’évacuation est situé au rez. • 2. La largeur des chemins d’évacuation au dessus du niveau d’évacuation : Il faut au moins deux chemins d’évacuation. • 1/ Largeur théorique totale des chemins d’évacuation à l’étage de l’auditoire : 140 x 1cm/place = 140cm. La largeur totale requise = min. 1,8m. 2/ Largeur totale des escaliers en descente : 140 x 1,25cm/place = 175cm. La largeur totale requise = min. 1,8m. 3/ Les largeurs de chacun de ces chemins d’évacuation : - Un chemin d’évacuation (normal) aura une largeur d’au moins 1,2m. - L’autre chemin d’évacuation (secours) aura une largeur d’au moins 0,8m. • - Les chemins d’évacuation ne peuvent avoir une différence de largeur de plus de 0,6m.

  50. Calcul pour le Forum St Luc. 3. La largeur des chemins d’évacuation sous du niveau d’évacuation : Un seul chemin d’évacuation est prévu.1/ Largeur théorique totale des chemins d’évcauation à l’étage des sanitaires : 20 sanitaires x 1cm/sanitaire = 20cm. La largeur totale requise = min. 0,6m. 2/ Largeur totale des escaliers en montée : 20 x 2cm/sanitaire = 40cm. La largeur totale requise = min. 0,6m. 3/ La largeur du chemin d’évacuation sous le niveau d’évacuation : Un seul chemin d’évacuation est prévu. Sa largeur = min. 0,8m.
