第 2 章 SOPC 硬件开发环境及流程

1. 第2章 SOPC硬件开发环境及流程

2. 2.1 SOPC开发流程和开发工具 • SOPC设计包括硬件和软件两部分。 硬件设计：基于Quartus II和SOPC Builder 软件设计：基于Nios II IDE 仿真： ModelSim DSP的开发: Matlab和DSP Builder • 开发环境： Quartus II 6.0 (8.0) SOPC Builder 6.0 (8.0) Nios II IDE 6.0 (8.0) 基于Cyclone II 的SOPC开发板

3. Quartus II 8.0 SOPC Builder Nios II IDE • Quartus • 完成NiosII整个系统的设计、分析、综合、硬件优化和适配 • 配置文件编程下载、硬件系统测试 • SOPC Builder • NIOSII 系统硬件开发环境 • 实现Nios II系统配置和生成 • Nios II系统相关的监控和软件调试平台的生成 • IDE • 完成基于Nios II系统的软件开发和调试 • 将FPGA配置信息写入Flash或者EPCS Altera

4. 名词解释- 与SOPC相关的名词 Quartus II ? Quartus II:是Altera公司的第四代可编程逻辑器件集成开发环境，提供从设计输入到器件编程的全部功能。 双击Quartus II图标 Quartus II 5.0 软件界面

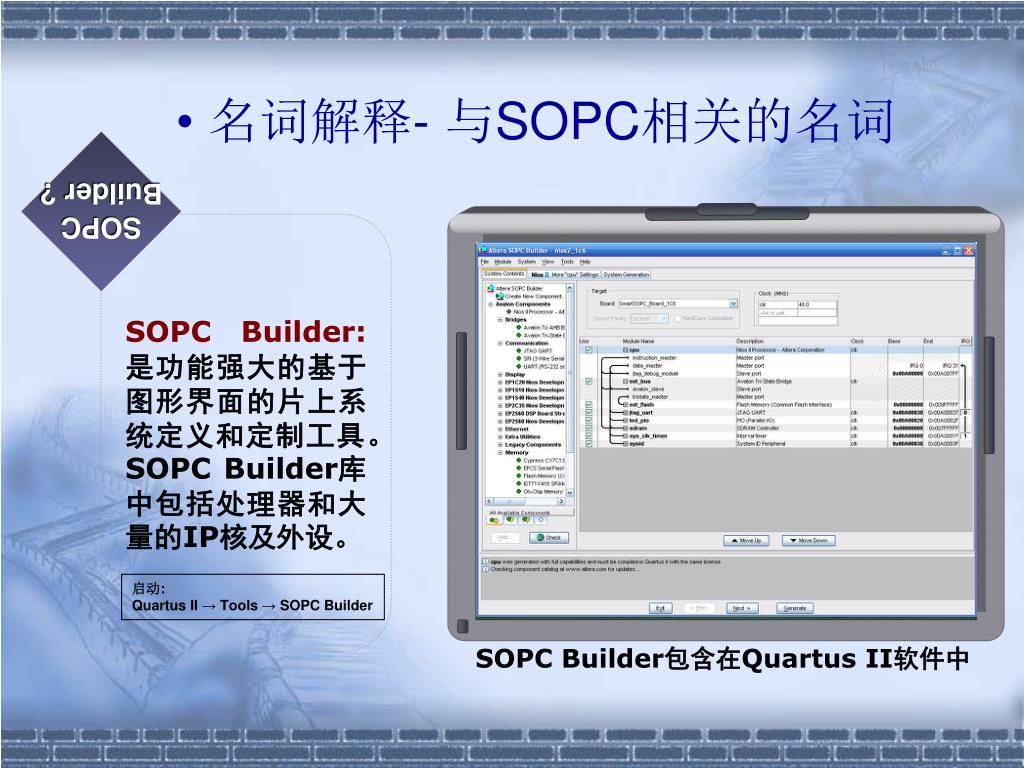

5. 名词解释- 与SOPC相关的名词 SOPC Builder ? SOPC Builder:是功能强大的基于图形界面的片上系统定义和定制工具。SOPC Builder库中包括处理器和大量的IP核及外设。 启动: Quartus II → Tools → SOPC Builder SOPC Builder包含在Quartus II软件中

6. 名词解释- 与SOPC相关的名词 Nios II IDE ? Nios II:是Nios II系列嵌入式处理器的基本软件开发工具。所有软件开发任务都可以Nios II IDE下完成，包括编辑、编译和调试程序。 双击Nios II IDE图标 Nios II IDE 软件界面

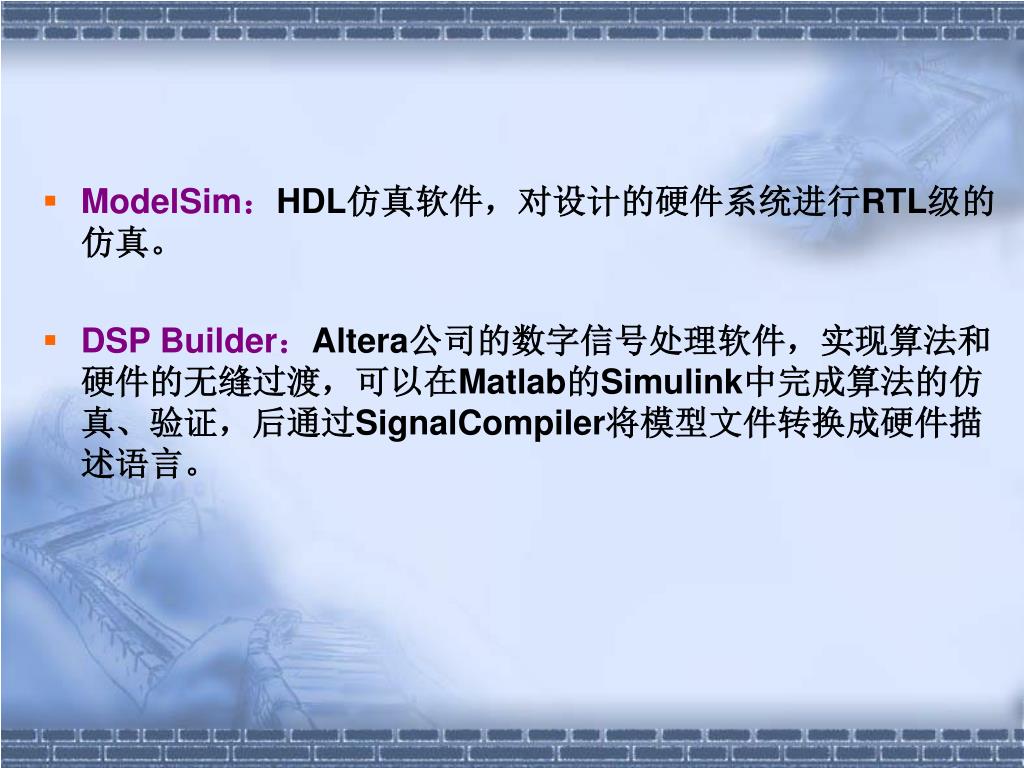

7. ModelSim：HDL仿真软件，对设计的硬件系统进行RTL级的仿真。ModelSim：HDL仿真软件，对设计的硬件系统进行RTL级的仿真。 • DSP Builder：Altera公司的数字信号处理软件，实现算法和硬件的无缝过渡，可以在Matlab的Simulink中完成算法的仿真、验证，后通过SignalCompiler将模型文件转换成硬件描述语言。

8. 2.1 SOPC开发流程和开发工具 • 采用NIOS II处理器设计嵌入式系统的流程： 1. 分析系统需求说明，包括功能需求和性能要求等； 2. 建立Quartus II工程，建立顶层实体； 3. SOPC Builder生成用户定制的系统模块（NIOS II+？） 4. 将NIOS II系统模块集成到硬件工程中，添加一些模块，可以是 Altera公司提供的LPM宏功能块或用户自己定制的模块； 5. 在顶层实体中，将NIOS II系统模块、Altera的LPM或用户自定 义的逻辑模块连接起来；

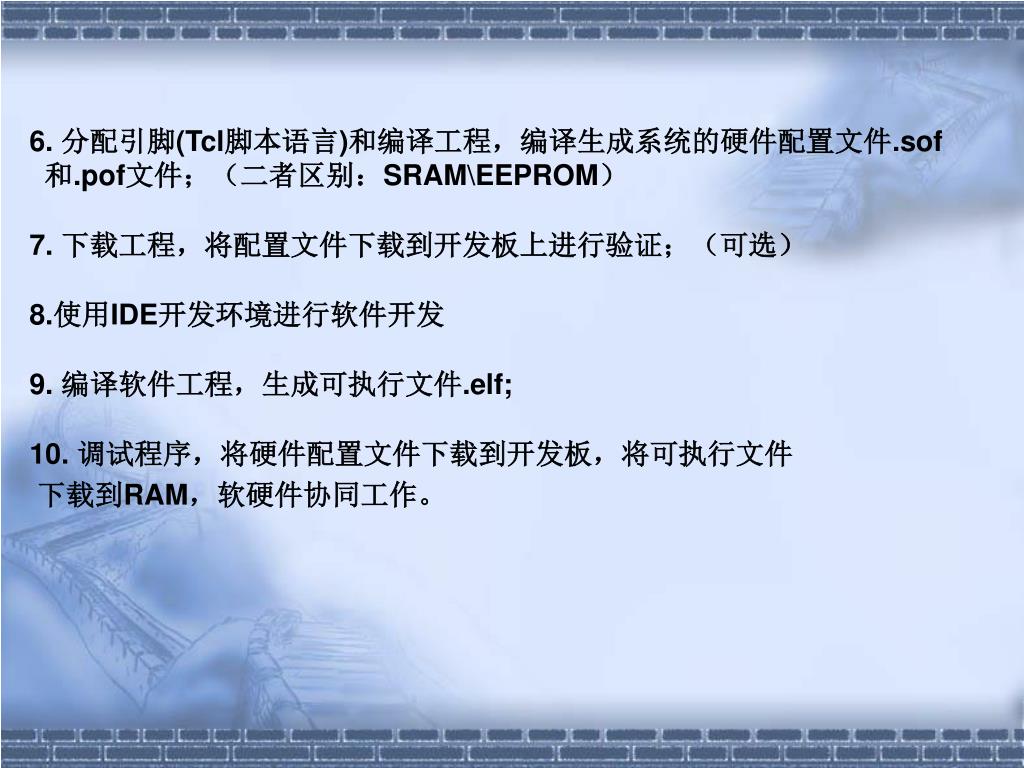

9. 6. 分配引脚(Tcl脚本语言)和编译工程，编译生成系统的硬件配置文件.sof和.pof文件；（二者区别：SRAM\EEPROM） 7. 下载工程，将配置文件下载到开发板上进行验证；（可选） 8.使用IDE开发环境进行软件开发 9. 编译软件工程，生成可执行文件.elf; 10. 调试程序，将硬件配置文件下载到开发板，将可执行文件 下载到RAM，软硬件协同工作。

10. 每个开发过程开始时都应建立一个工程，Quartus II是以工程的方式对设计过程进行管理。在工程中建立顶层模块文件.bdf相当于传统电路设计中的电路板（PCB）。 • 在进行SOPC开发之前，首先必须确定系统的需求:如系统需求的性能、CPU软核类型（硬件乘法器？）外围器件和数量、需要的带宽和吞吐量、需求的接口类型以及DMA通道数量等。 分析系统需求 建立Quartus II工程， 建立顶层图*.bdf 打开SOPC Builder 定制指令&定 NiosII内核 定义和生成系统 制外设逻辑 &标准外设 • 在SOPC Builder中添加需要的功能模块（Nios II及其标准外设模块），完成后生成一个系统模块。 • 如果需要，用户可以定制指令和外设逻辑。(可参考第8章) 集成SOPC生 使用Nios II 硬件抽象层 用户C/C++应 成的系统到 Altera的 自定义的 IDE开发软件 (HAL)&外设 用程序代码 Quartus II工程 LPM模块 功能模块 驱动程序 和定制的库 连接各 设置软件运行 硬件环境属性 功能模块 编译软件 选择FPGA型号 生成可执 并进行管脚分配 行文件elf 在IDE中使用 进行编译 ISS运行/调试 选项设置 软件 编译硬件系统 生成配置文件sof 在目标板上 下载配置文件到 下载可执行 FPGA器件 软件到 Nios II系统 使用IDE编程工具 调试好的 在目标板上运 烧写配置文件和 硬件和软件 行/调试软件 软件代码 SOPC开发流程简图

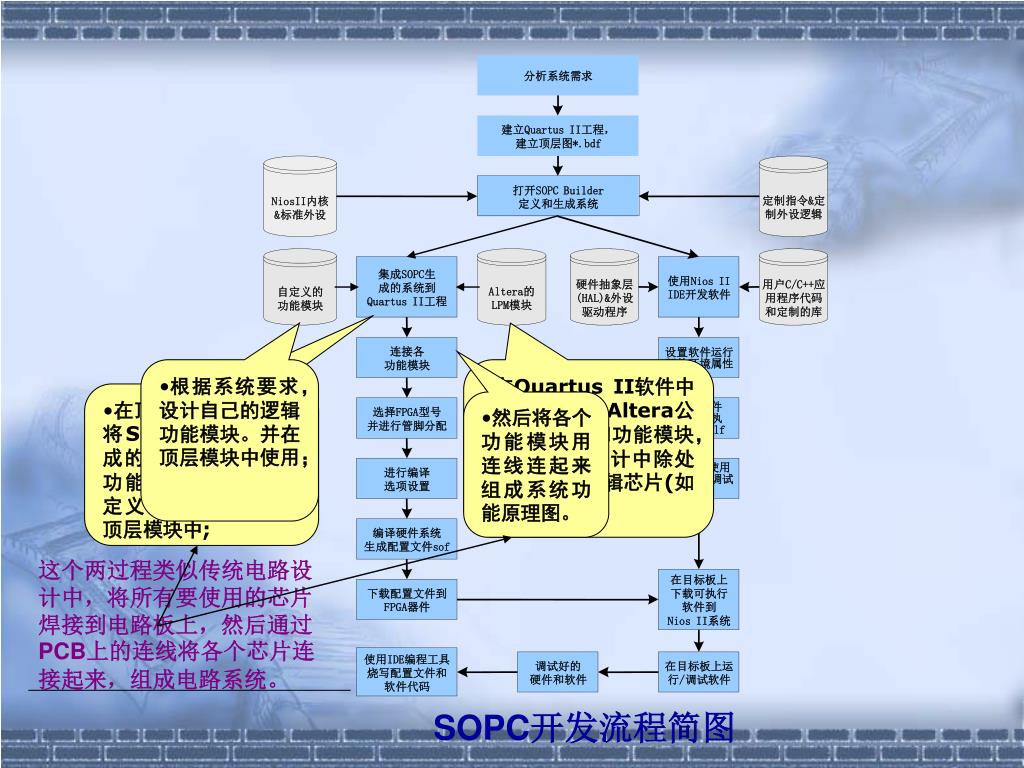

11. 分析系统需求 建立Quartus II工程， 建立顶层图*.bdf 打开SOPC Builder 定制指令&定 NiosII内核 定义和生成系统 制外设逻辑 &标准外设 集成SOPC生 使用Nios II 硬件抽象层 用户C/C++应 成的系统到 Altera的 自定义的 IDE开发软件 (HAL)&外设 用程序代码 Quartus II工程 LPM模块 功能模块 驱动程序 和定制的库 连接各 设置软件运行 硬件环境属性 功能模块 • 根据系统要求，设计自己的逻辑功能模块。并在顶层模块中使用； • 在Quartus II软件中包含了大量的Altera公司提供的LPM功能模块，相当与传统设计中除处理器以外的逻辑芯片(如74系列)； • 在顶层模块中，分别将SOPC Builder生成的系统模块、LPM功能模块以及用户自定义功能模块添加到顶层模块中; • 然后将各个功能模块用连线连起来组成系统功能原理图。 编译软件 选择FPGA型号 生成可执 并进行管脚分配 行文件elf 在IDE中使用 进行编译 ISS运行/调试 选项设置 软件 编译硬件系统 生成配置文件sof 这个两过程类似传统电路设计中，将所有要使用的芯片焊接到电路板上，然后通过PCB上的连线将各个芯片连接起来，组成电路系统。 在目标板上 下载配置文件到 下载可执行 FPGA器件 软件到 Nios II系统 使用IDE编程工具 调试好的 在目标板上运 烧写配置文件和 硬件和软件 行/调试软件 软件代码 SOPC开发流程简图

12. 分析系统需求 建立Quartus II工程， 建立顶层图*.bdf 打开SOPC Builder 定制指令&定 NiosII内核 定义和生成系统 制外设逻辑 &标准外设 集成SOPC生 使用Nios II 硬件抽象层 用户C/C++应 成的系统到 Altera的 自定义的 IDE开发软件 (HAL)&外设 用程序代码 Quartus II工程 LPM模块 功能模块 驱动程序 和定制的库 连接各 设置软件运行 硬件环境属性 功能模块 编译软件 选择FPGA型号 生成可执 并进行管脚分配 行文件elf • 为系统原理图，选择载体并为各个输入输出信号分配管脚； 在IDE中使用 进行编译 ISS运行/调试 选项设置 软件 • 设置编译选项，从而让编译器按照用户设定来进行编译； 编译硬件系统 • 编译系统生成硬件系统的配置文件*.sof和*.pof。编译系统是一个非常复杂的过程，包括优化逻辑的组合、综合逻辑、适配FPGA、布线以及时序分析等步骤。 生成配置文件sof 在目标板上 下载配置文件到 下载可执行 FPGA器件 软件到 Nios II系统 使用IDE编程工具 调试好的 在目标板上运 烧写配置文件和 硬件和软件 行/调试软件 软件代码 SOPC开发流程简图

13. 软件开发也可以在SOPC Builder生成系统模块后立即进行！(。PTF文件：硬件系统配置)与传统软件开发类似，唯一不同在于系统是自己定制的，所受局限小！ SOPC开发流程简图 分析系统需求 建立Quartus II工程， 建立顶层图*.bdf 打开SOPC Builder 定制指令&定 NiosII内核 定义和生成系统 制外设逻辑 &标准外设 集成SOPC生 使用Nios II 硬件抽象层 用户C/C++应 成的系统到 Altera的 自定义的 IDE开发软件 (HAL)&外设 用程序代码 Quartus II工程 LPM模块 功能模块 驱动程序 和定制的库 连接各 设置软件运行 硬件环境属性 功能模块 编译软件 选择FPGA型号 生成可执 并进行管脚分配 行文件elf 在IDE中使用 进行编译 ISS运行/调试 选项设置 软件 编译硬件系统 生成配置文件sof 在目标板上 下载配置文件到 下载可执行 FPGA器件 软件到 Nios II系统 使用IDE编程工具 调试好的 在目标板上运 烧写配置文件和 硬件和软件 行/调试软件 软件代码

14. SOPC开发流程简图 分析系统需求 建立Quartus II工程， 建立顶层图*.bdf 打开SOPC Builder 定制指令&定 NiosII内核 定义和生成系统 制外设逻辑 &标准外设 集成SOPC生 使用Nios II 硬件抽象层 用户C/C++应 成的系统到 Altera的 自定义的 IDE开发软件 (HAL)&外设 用程序代码 Quartus II工程 LPM模块 功能模块 驱动程序 和定制的库 连接各 设置软件运行 硬件环境属性 功能模块 • 设置好软件运行的硬件环境属性后，便可进行编译、链接和调试、运行程序。 编译软件 选择FPGA型号 生成可执 并进行管脚分配 行文件elf • 对用户程序进行编译，生成可执行文件*.elf。 在IDE中使用 • 将配置文件.sof下载到FPGA，将可执行文件.elf下载到RAM。 进行编译 ISS运行/调试 选项设置 软件 • 直到硬件和软件设计都达到设计要求。 • 在IDE的指令集仿真器(ISS)上仿真软件和运行/调试软件。 (可选) 编译硬件系统 生成配置文件sof • 最后利用IDE的编程工具将配置文件烧写到FPGA的配置芯片或Flash，将可执行文件*.elf编程到Flash中 在目标板上 下载配置文件到 下载可执行 FPGA器件 软件到 Nios II系统 • 在目标板上反复调试软件。 使用IDE编程工具 调试好的 在目标板上运 烧写配置文件和 硬件和软件 行/调试软件 软件代码

15. SOPC硬件开发流程 • 从开发套件提供的外设列表 中选取合适的CPU、存储器及外围器件,定制和配置其功能； • 分配外设地址及中断号； • 设定复位地址； • 添加用户自身定制指令逻辑 • 到NiosII内核加速CPU性能 • 添加用户自己设计的IP模块。 • 生成系统。 • 编译，综合，布局布线，从 • HDL源文件综合成一个适合 • 目标器件网表，生成FPGA • 配置文件(.sof)； • 用下载电缆将配置文件下载 • 到目标板。调试完成后，将 • 硬件配置文件下载到目标板 • 的非易失存储器(如flash)。

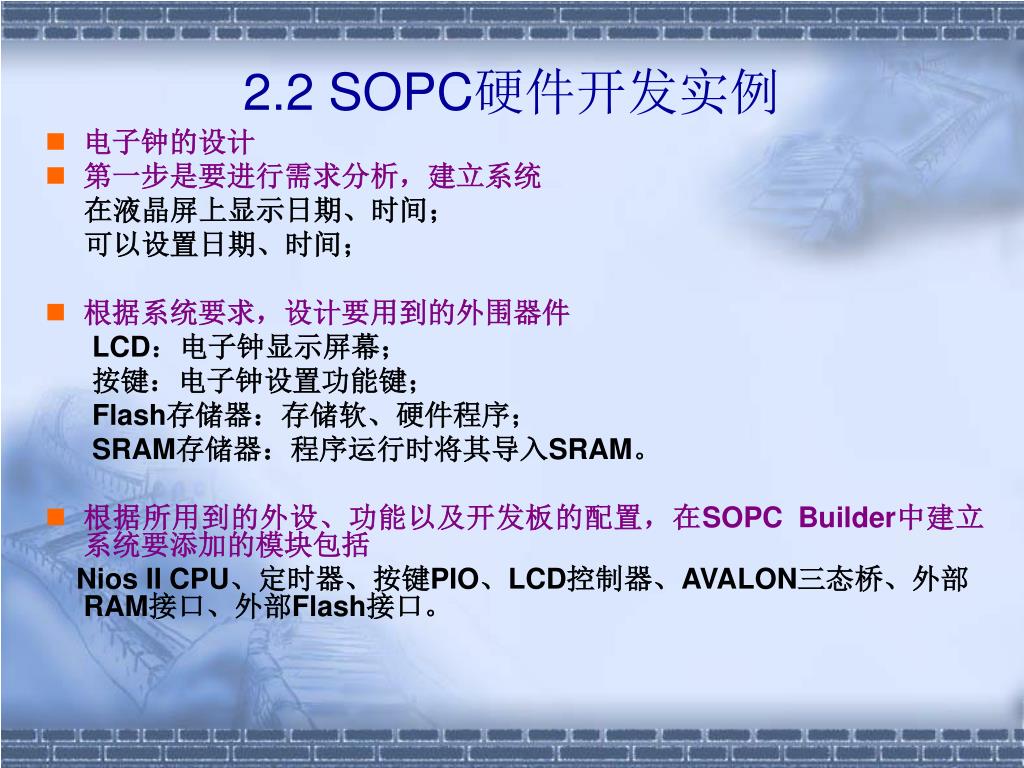

16. 2.2 SOPC硬件开发实例 • 电子钟的设计 • 第一步是要进行需求分析，建立系统 在液晶屏上显示日期、时间； 可以设置日期、时间； • 根据系统要求，设计要用到的外围器件 LCD：电子钟显示屏幕； 按键：电子钟设置功能键； Flash存储器：存储软、硬件程序； SRAM存储器：程序运行时将其导入SRAM。 • 根据所用到的外设、功能以及开发板的配置，在SOPC Builder中建立系统要添加的模块包括 Nios II CPU、定时器、按键PIO、LCD控制器、AVALON三态桥、外部RAM接口、外部Flash接口。

17. 2.2 SOPC硬件开发实例 2.2.1 创建工程 • 进行完需求分析之后，进行硬件系统的创建。 • 首先必须建立一个Quartus II 的工程， • 步骤如下： 1.启动Quartus II软件； 2. 选择File菜单New Project Wizard，出现Introduction页面，该页面介绍所要完成的具体任务，点击next。

18. 2.2.1 创建工程

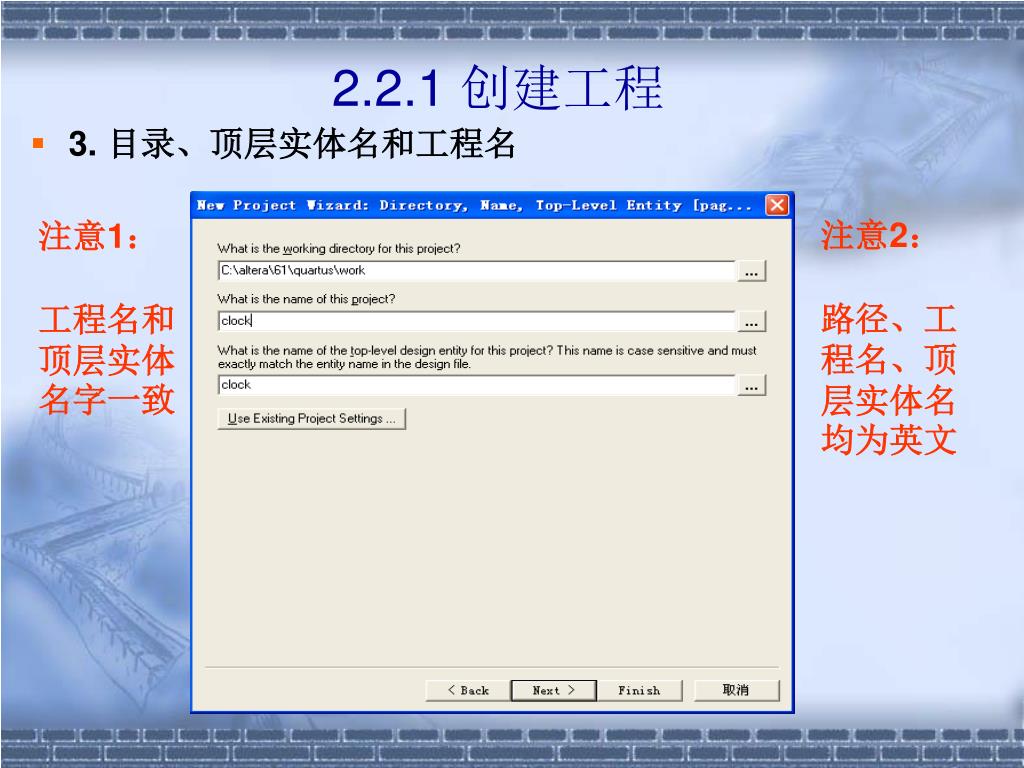

19. 2.2.1 创建工程 • 3. 目录、顶层实体名和工程名 注意2： 路径、工程名、顶层实体名均为英文 注意1： 工程名和顶层实体名字一致

20. 2.2.1 创建工程 • 4.可以为工程添加先期已经输入的设计文件，指定用户自定义的元件库的路径。

21. 2.2.1 创建工程 5. 指定目标器件，根据开发板使用的器件来选择。 注意3： 器件型号 CycloneII EP2C35F672C8

22. 2.2.1 创建工程 6. 指定在Quartus II 之外的用于设计输入、综合、仿真、时序分析的第三方EDA工具。(Precision Synthesis\Synplify等)

23. 7. 新工程的信息。在设计的过程中，还可以通过菜单assignmentSettings来对这些配置进行修改。

24. 8. 点击Finish按钮，Quartus II自动会打开这个工程，可以看到顶层实体名出现在工程导航窗口中。

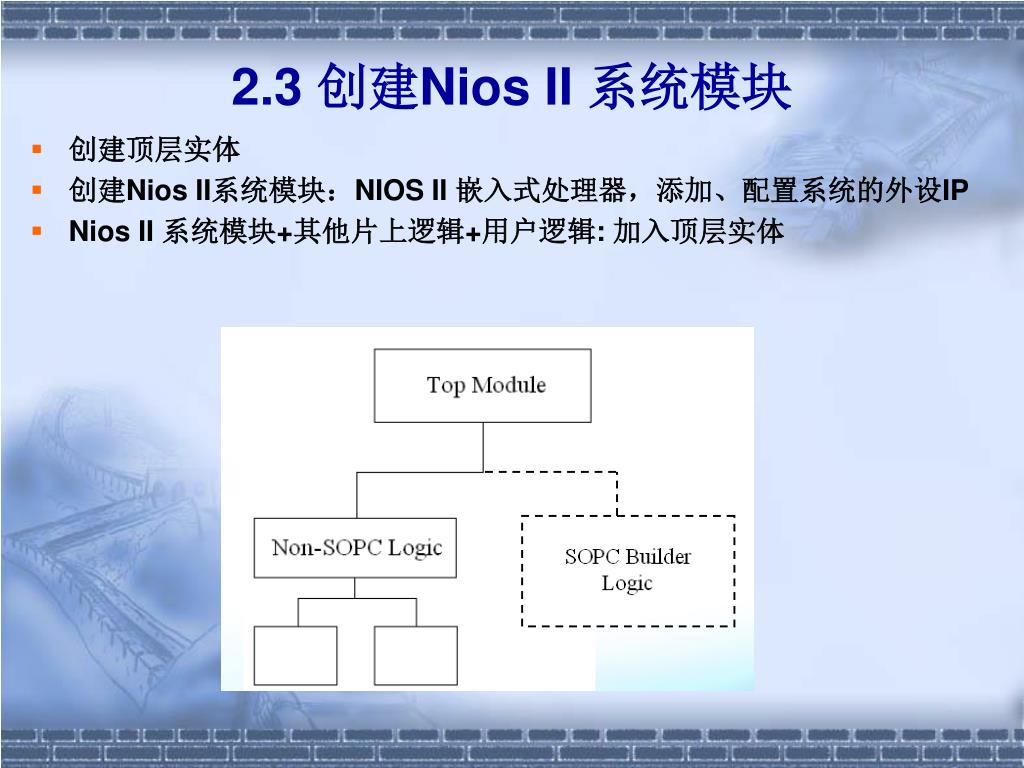

25. 2.3 创建Nios II 系统模块 • 创建顶层实体 • 创建Nios II系统模块：NIOS II 嵌入式处理器，添加、配置系统的外设IP • Nios II 系统模块+其他片上逻辑+用户逻辑: 加入顶层实体

26. 2.3.1 创建顶层实体 （1）选择FileNew；在Device Design File页中，选择Block Diagram／Schematic File，即原理图文件(也可以选择硬件描述语言的文件形式), 单击OK。

27. 2.3.1 创建顶层实体 （2） 选择FileSave As，显示的目录为之前设置的工程目录，文件名为之前设置的顶层实体名.

28. SOPC Builder 2.3.2 创建Nios II系统模块 • 使用工具:SOPC Builder • Nios II系统模块：Nios II处理器 和相关的系统外设。 • 创建系统模块的流程:先创建一个系统，然后添加Nios II CPU和外设IP，生成实例或者模块，加入到工程的顶层实体。

29. 2.3.2 创建Nios II系统模块 一、创建系统 启动SOPC Builder（ToolsSOPC Builder） 注意4： 系统名称

30. 二 、设置系统主频和指定目标FPGA • 设置系统的时钟频率 • 版本6.0：在Target栏中的Board部分指定核心开发板——Cyclone II （EP2C35）。（IDE: flash 器件编程） • 版本8.0：在Device Family选择Cyclone II。（注意5！）

31. 三、加入Nios II CPU和 IP模块 首先加入Nios II软核 • 1. Avalon Components 下面选择Nios II Processor； • 2. 双击或者右键 Add，出现Nios II CPU的配置向导

32. 根据需要选择Nios II核 • Hardware Multiply选择none，不选择Hardware Divide 注意6： Embedded Multipliers：使用专门的内嵌硬件乘法单元（乘法速度最快）。 ②Logic Elements，使用逻辑单元也就是FPGA中的查找表（速度较慢）。③None：只能通过软件模拟乘法，速度最慢。

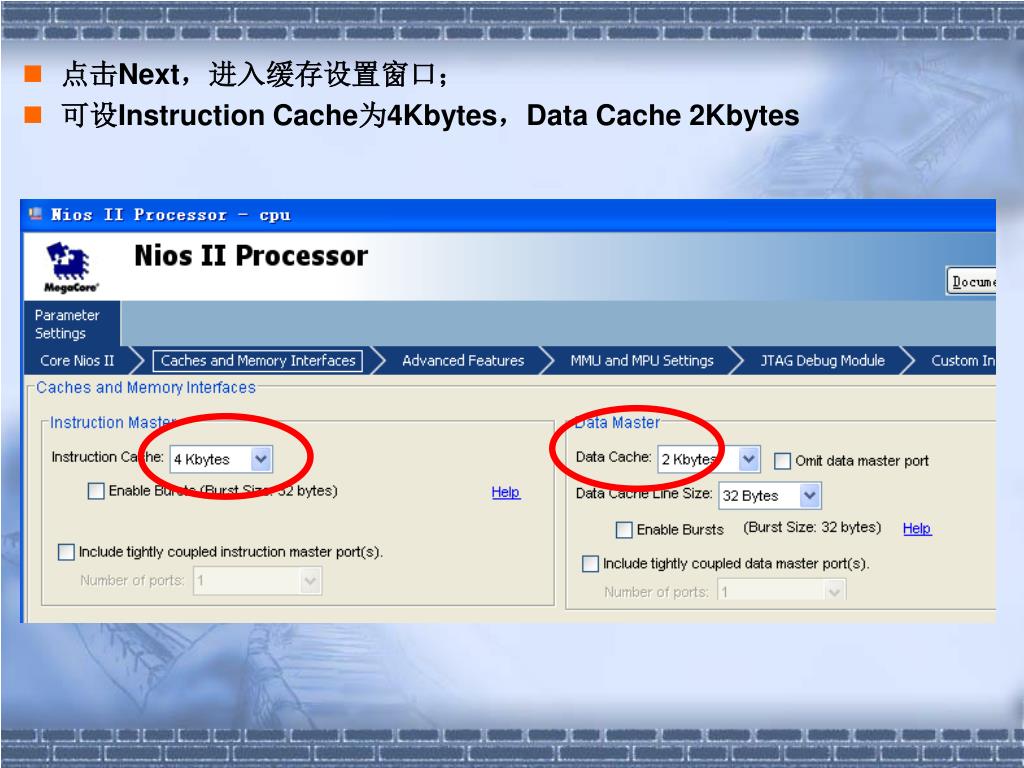

33. 点击Next，进入缓存设置窗口； • 可设Instruction Cache为4Kbytes，Data Cache 2Kbytes

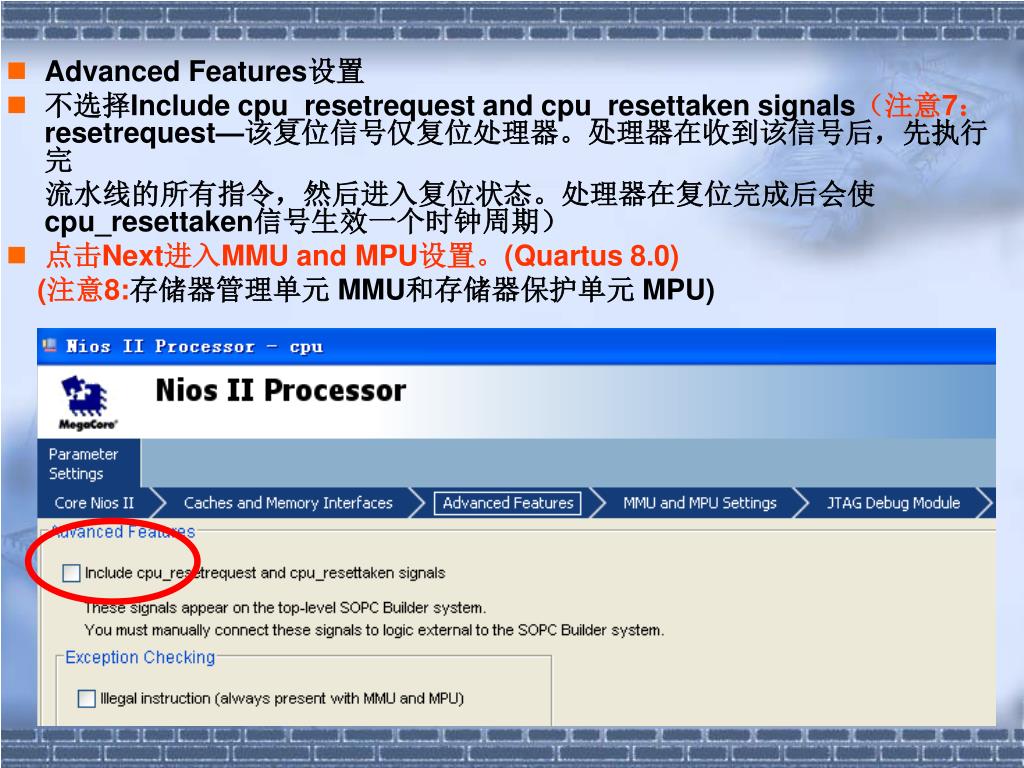

34. Advanced Features设置 • 不选择Include cpu_resetrequest and cpu_resettaken signals（注意7：resetrequest—该复位信号仅复位处理器。处理器在收到该信号后，先执行完 流水线的所有指令，然后进入复位状态。处理器在复位完成后会使cpu_resettaken信号生效一个时钟周期） • 点击Next进入MMU and MPU设置。(Quartus 8.0) (注意8:存储器管理单元 MMU和存储器保护单元 MPU)

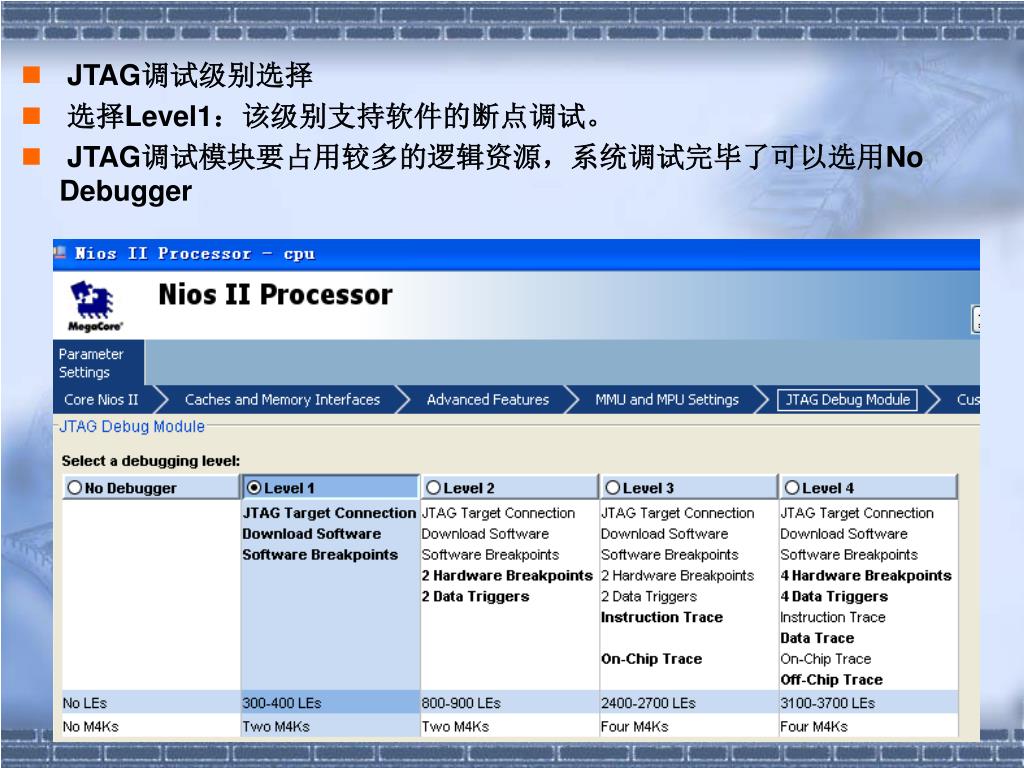

35. JTAG调试级别选择 • 选择Level1：该级别支持软件的断点调试。 • JTAG调试模块要占用较多的逻辑资源，系统调试完毕了可以选用No Debugger

36. 自定义指令的设置，不作任何的设置。点击Finish完成NIOS II处理器的添加 • 处理器的编辑和修改

37. 添加其它外设IP模块 除了Nios II CPU，电子钟设计需要添加的IP模块包括： • Timer • Button PIO • LCD控制器 • External SRAM 总线 • External Flash 总线 • External SRAM 接口 • External Flash 接口

38. （2）配置定时器，点Finish，完成定时器的添加。可重命名。（2）配置定时器，点Finish，完成定时器的添加。可重命名。 1. 添加定时器 （1）如图选Interval Timer并双击，向导窗口出现；(注意9)

39. 2. 添加Button PIO （1）在Basic Settings，设width？direction？ （2）在Input Options，Edge Capture Register选中 Synchronously Capture，选择Either Edge； （3）点击Finish完成，重命名

40. 3. 添加LCD控制器 （1）如图选Character LCD(Optrex 16027)，双击。（注意10） （2）Module Name下出现，lcd_16027_0; （3）将其重命名lcd_display。

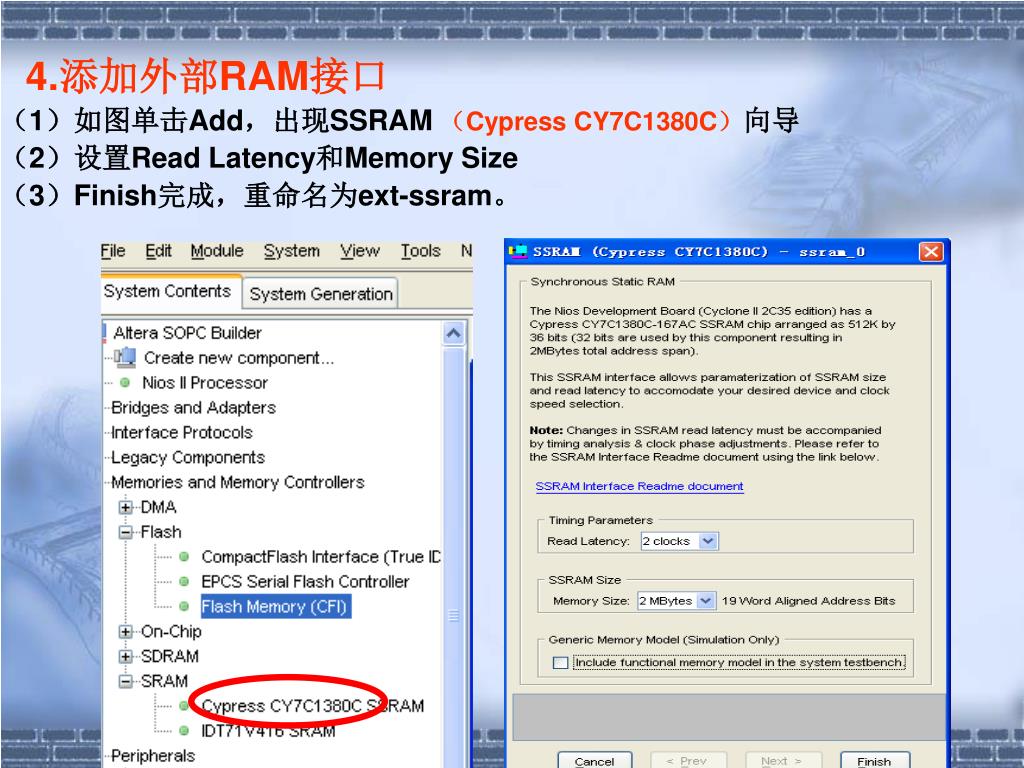

41. 4.添加外部RAM接口 （1）如图单击Add，出现SSRAM （Cypress CY7C1380C）向导 （2）设置Read Latency和Memory Size （3）Finish完成，重命名为ext-ssram。

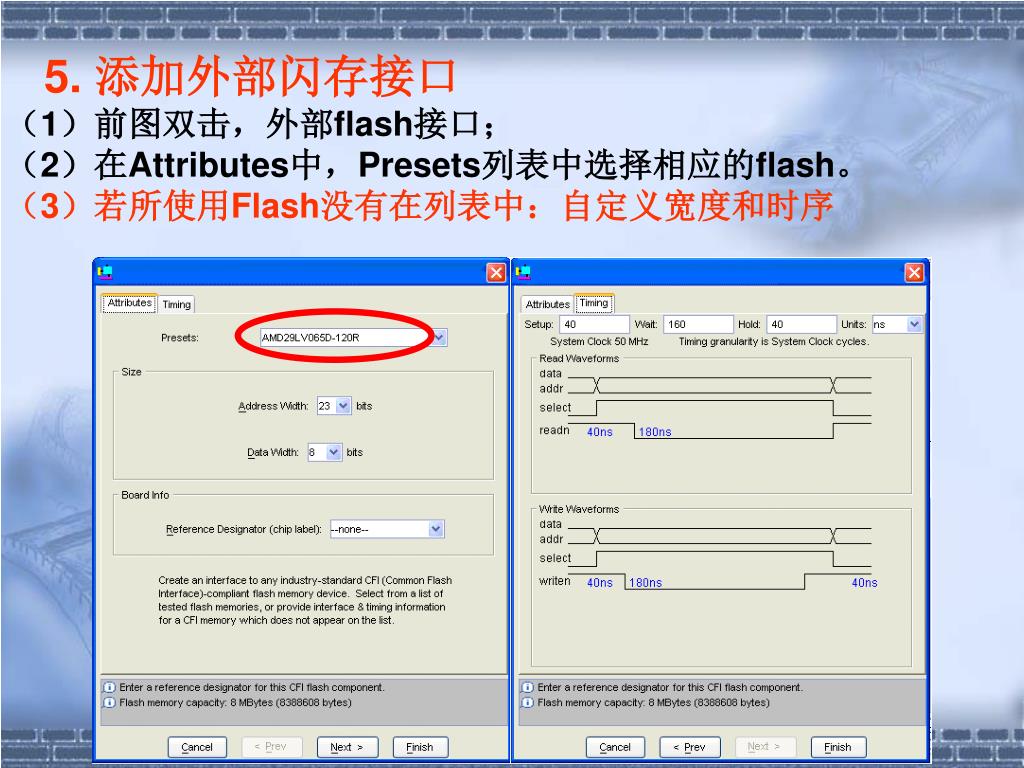

42. 5. 添加外部闪存接口 （1）前图双击，外部flash接口； （2）在Attributes中，Presets列表中选择相应的flash。 （3）若所使用Flash没有在列表中：自定义宽度和时序

43. 6. 添加外部RAM和flash总线（Avalon三态总线桥） Nios II 系统与外部存储器通信，要在Avalon总线和外部存储器之间加入Avalon三态桥。 (1) 如图选择Avalon Tri-State Bridge，点击Add，出现向导； (2) Registered选项默认为选中；重命名为ext_ssram_bus; (3) 再添加一个Avalon三态总线桥，重命名为ext_flash_bus.

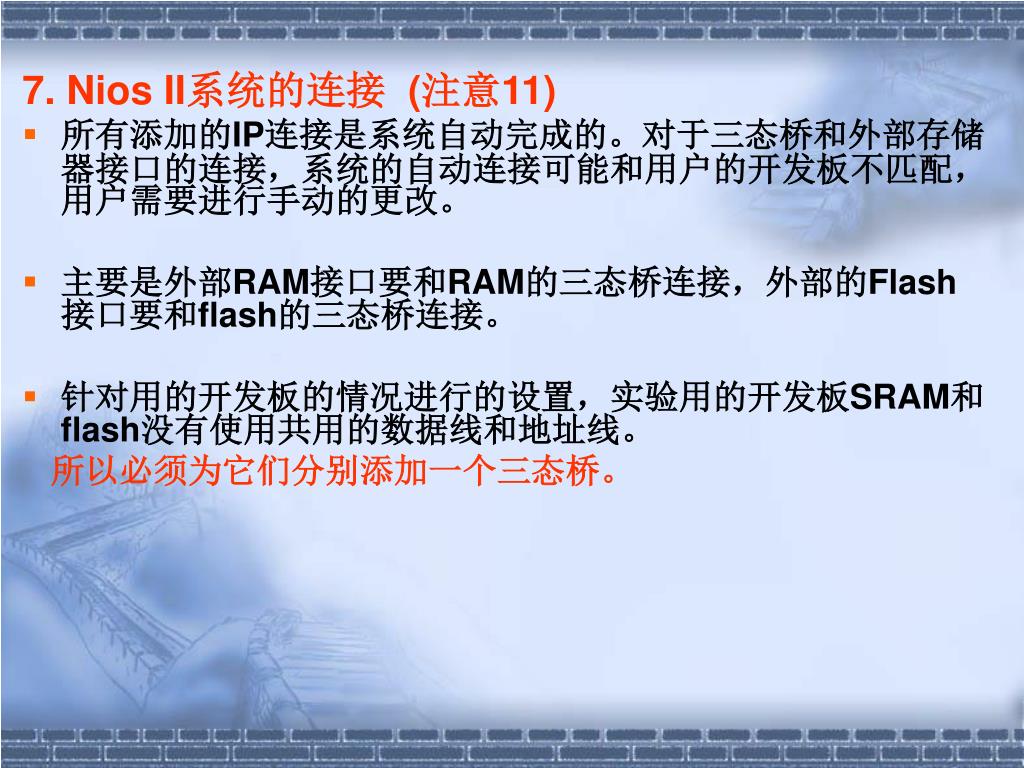

44. 7. Nios II系统的连接 (注意11) • 所有添加的IP连接是系统自动完成的。对于三态桥和外部存储器接口的连接，系统的自动连接可能和用户的开发板不匹配，用户需要进行手动的更改。 • 主要是外部RAM接口要和RAM的三态桥连接，外部的Flash接口要和flash的三态桥连接。 • 针对用的开发板的情况进行的设置，实验用的开发板SRAM和flash没有使用共用的数据线和地址线。 所以必须为它们分别添加一个三态桥。

46. 2.3.3分配IP模块的地址和中断号 • SOPC Builder为各个IP模块分配了一个默认的基地址，用户可以改变这些地址。如果分配的地址出现冲突，如下：

47. （1）自动分配地址：System菜单的Auto Assign Base Address （2）手动分配地址：Flash外设的Base栏，将地址改为0x0，如果 冲突SOPC Builder会出现错误的提示。 （3）锁定地址：选择Module菜单中的Lock Base Address （4）手动修改外设的中断号：号越小，优先级越高 （5）自动分配中断号：选择System菜单中的Auto Assign IRQs。 建议采用手动的分配。

48. 注意：!!

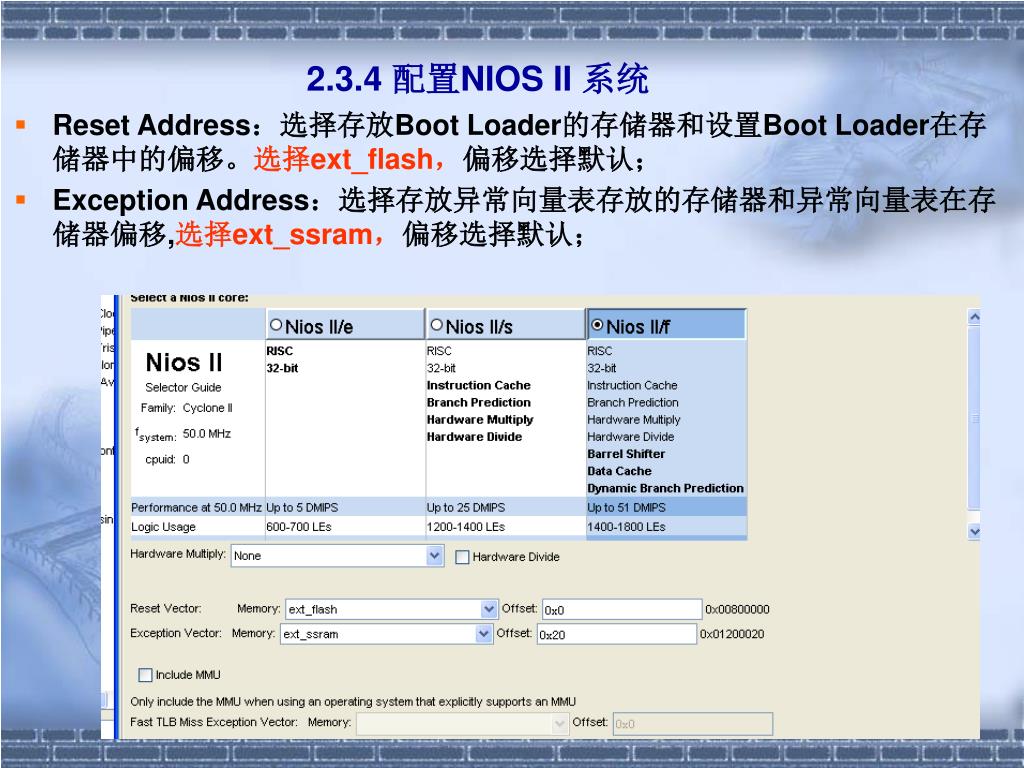

49. 2.3.4 配置NIOS II 系统 • Reset Address：选择存放Boot Loader的存储器和设置Boot Loader在存储器中的偏移。选择ext_flash，偏移选择默认； • Exception Address：选择存放异常向量表存放的存储器和异常向量表在存储器偏移,选择ext_ssram，偏移选择默认；

50. 2.3.5 生成NIOS II并加入到工程中 • 单击System Generation • 若选中 Simulation，生成用于仿真的相应的文件。 • 点 Generate，SOPC Builder提示生成系统的进程，需3-4分钟
