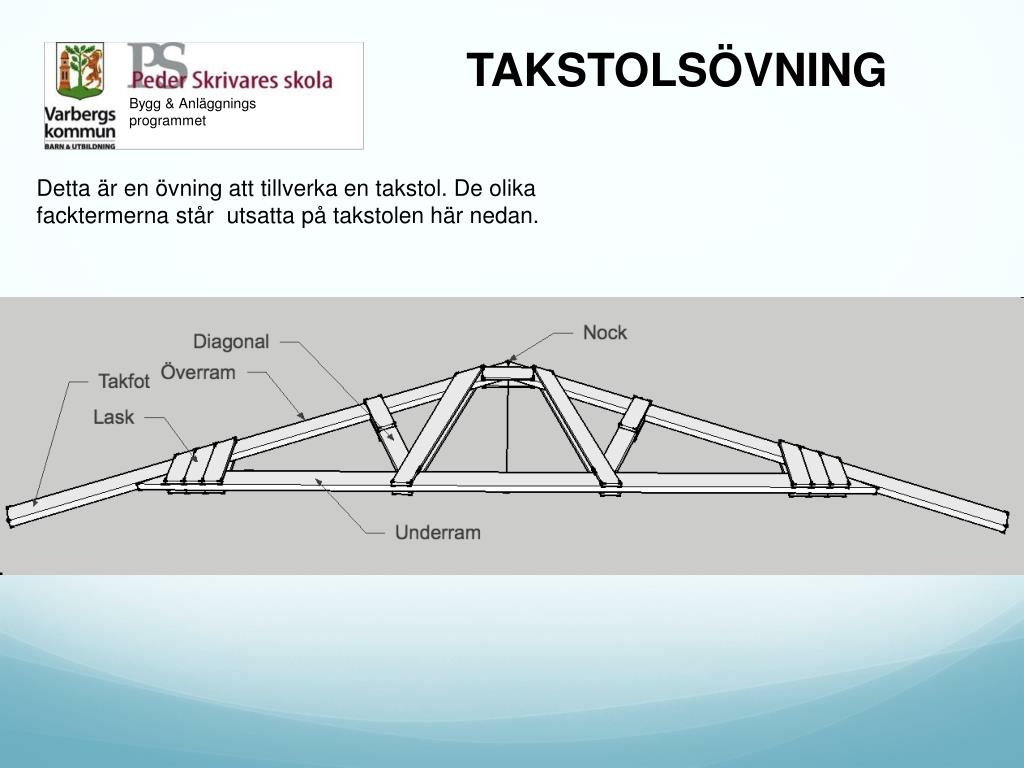

1. TAKSTOLSÖVNING Bygg & Anläggnings programmet Detta är en övning att tillverka en takstol. De olika facktermerna står utsatta på takstolen här nedan.

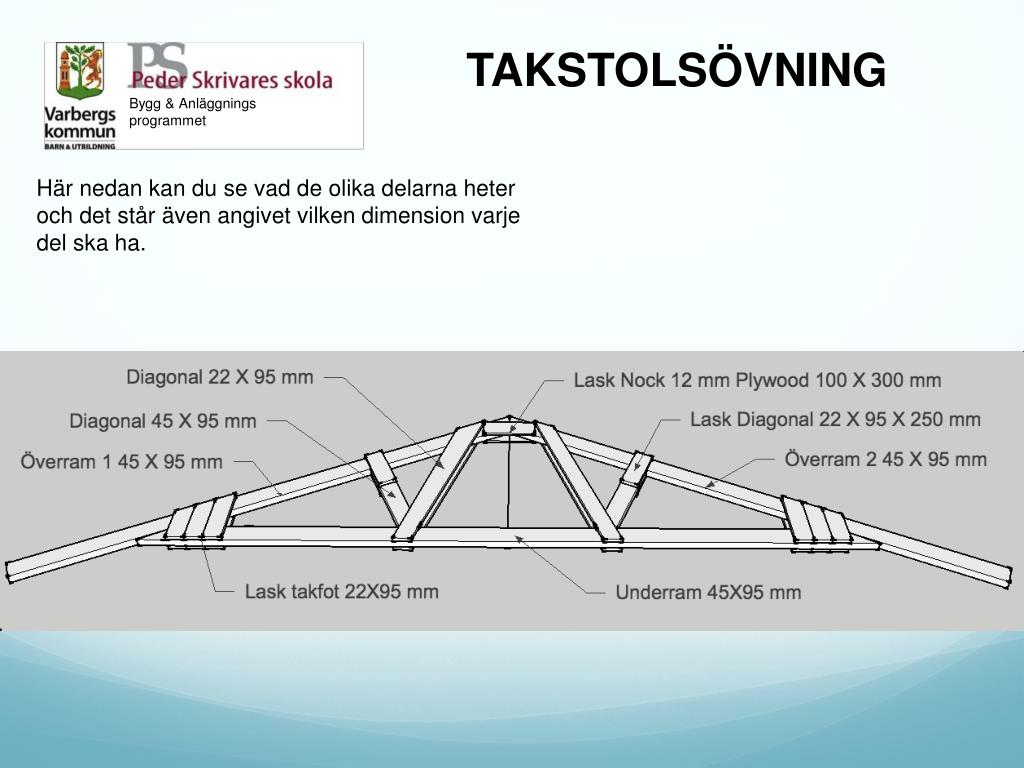

2. TAKSTOLSÖVNING Bygg & Anläggnings programmet Här nedan kan du se vad de olika delarna heter och det står även angivet vilken dimension varje del ska ha.

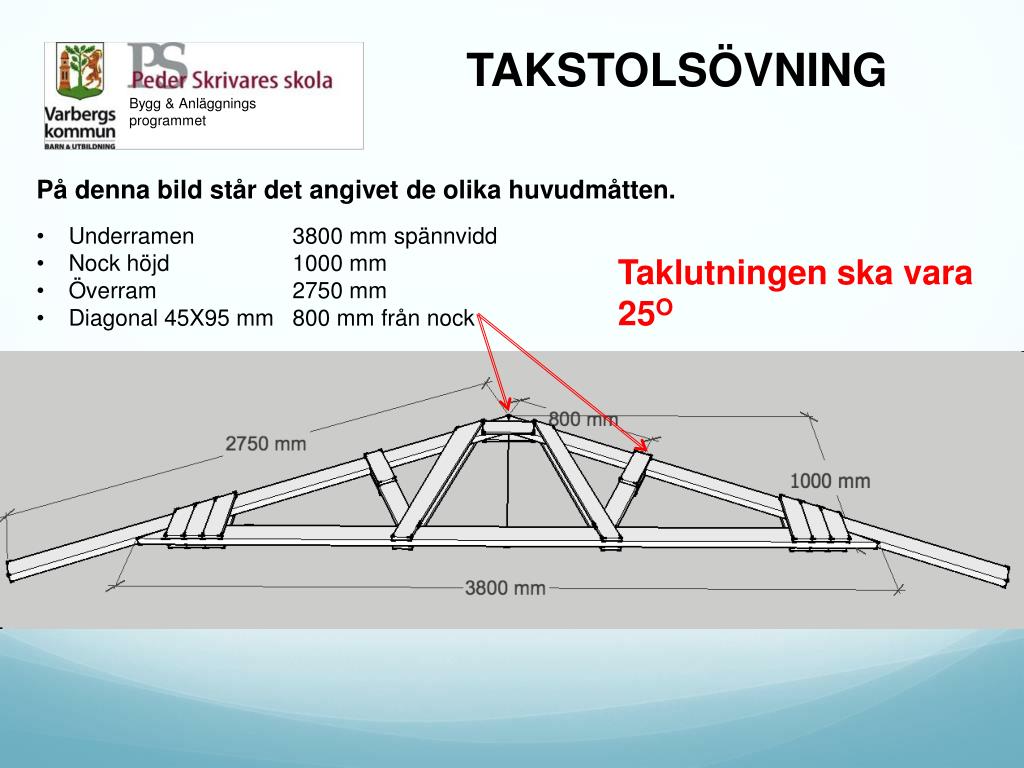

3. TAKSTOLSÖVNING Bygg & Anläggnings programmet • På denna bild står det angivet de olika huvudmåtten. • Underramen 3800 mm spännvidd • Nock höjd 1000 mm • Överram 2750 mm • Diagonal 45X95 mm 800 mm från nock Taklutningen ska vara 25O

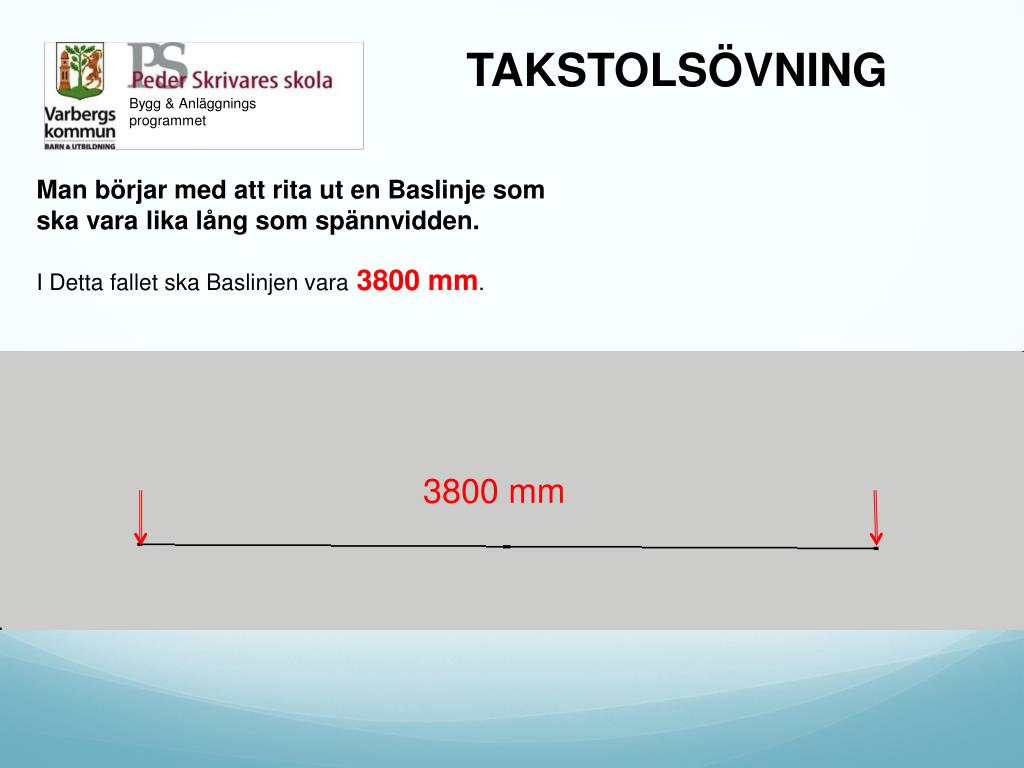

4. TAKSTOLSÖVNING Bygg & Anläggnings programmet Man börjar med att rita ut en Baslinje som ska vara lika lång som spännvidden. I Detta fallet ska Baslinjen vara3800 mm. 3800 mm

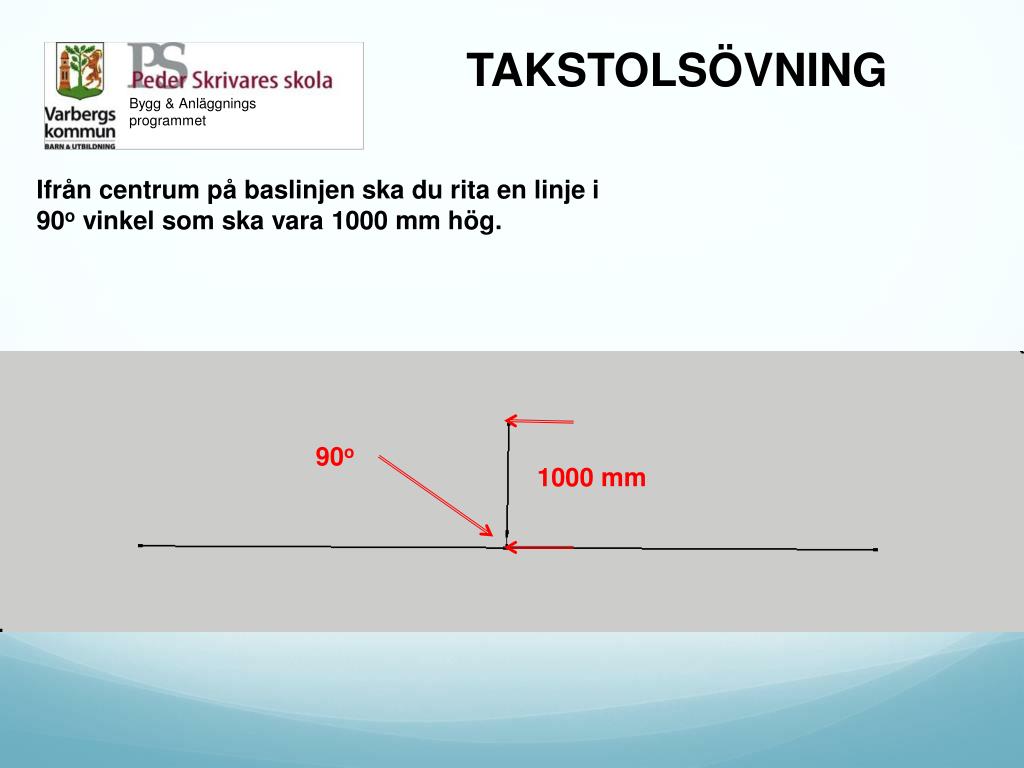

5. TAKSTOLSÖVNING Bygg & Anläggnings programmet Ifrån centrum på baslinjen ska du rita en linje i 90o vinkel som ska vara 1000 mm hög. 90o 1000 mm

6. TAKSTOLSÖVNING Bygg & Anläggnings programmet • Nu är det dags för det första överramen. • Längden ska vara 2750 mm. • I överkant ska den kapas i 25O • Innan man bestämmer sig så måste man se till att ”ryggen” är uppåt. Fråga din lärare…

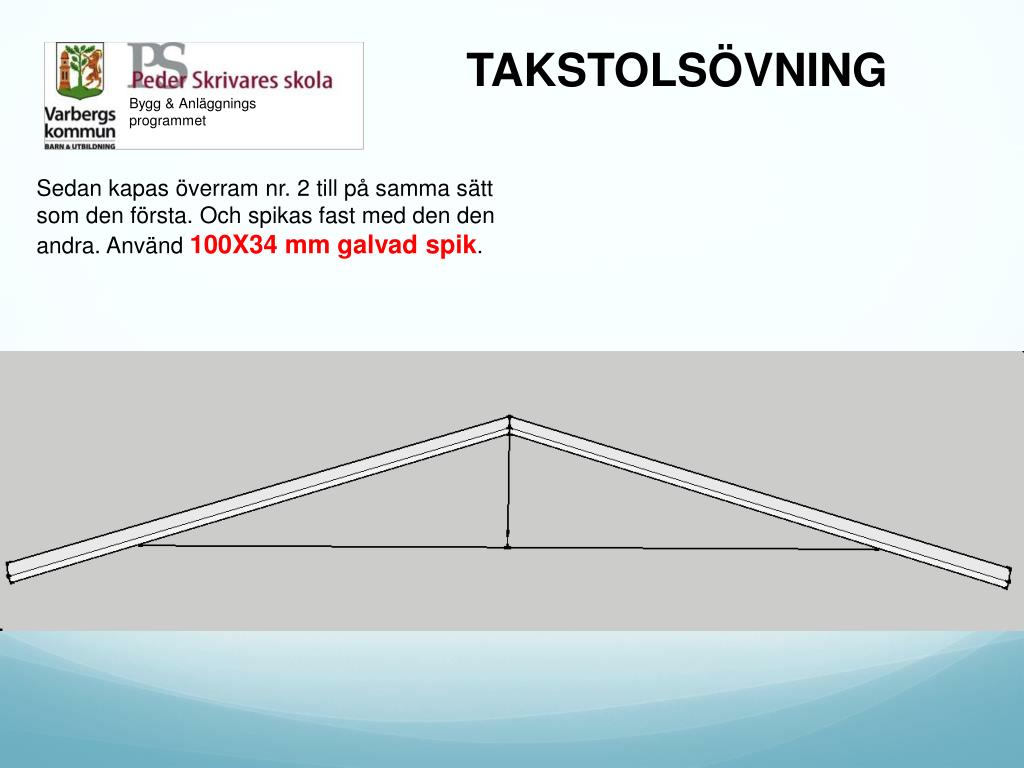

7. TAKSTOLSÖVNING Bygg & Anläggnings programmet Sedan kapas överram nr. 2 till på samma sätt som den första. Och spikas fast med den den andra. Använd 100X34 mm galvad spik.

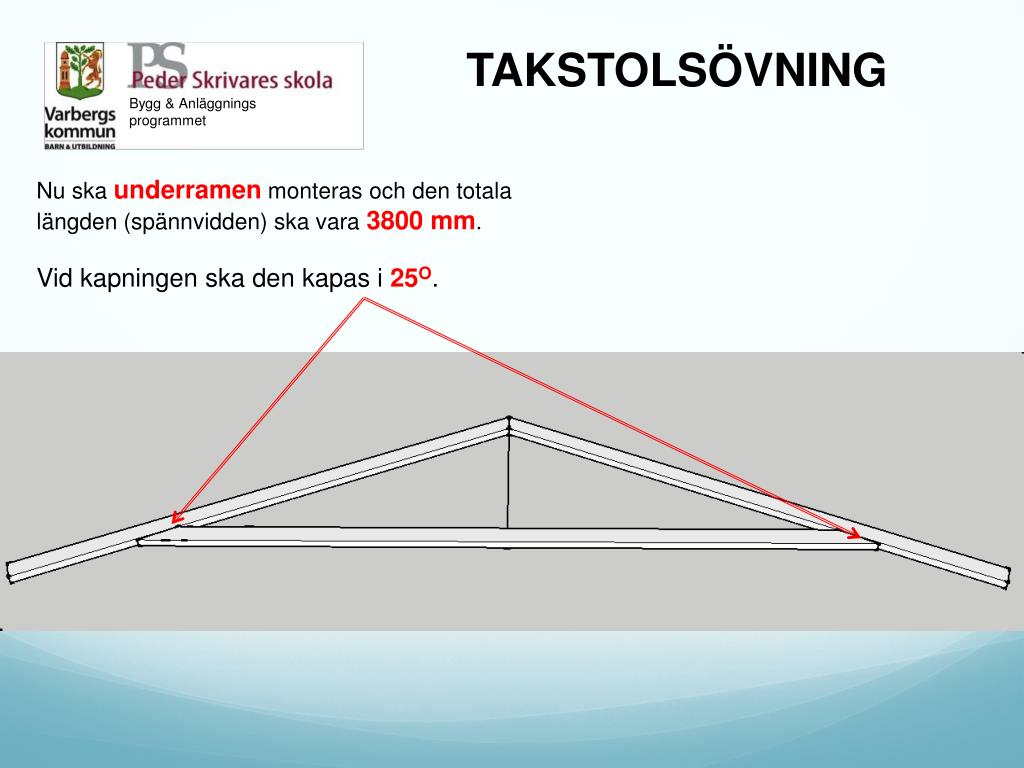

8. TAKSTOLSÖVNING Bygg & Anläggnings programmet Nu ska underramen monteras och den totala längden (spännvidden) ska vara 3800 mm. Vid kapningen ska den kapas i 25O.

9. TAKSTOLSÖVNING Bygg & Anläggnings programmet Lasken inockmonteras med en 12 mm plywoodskiva Måttet på lasken ska vara 100 X 300 mm. Den ska spikas med 3+3 galvad 60X2,3 mm spik.

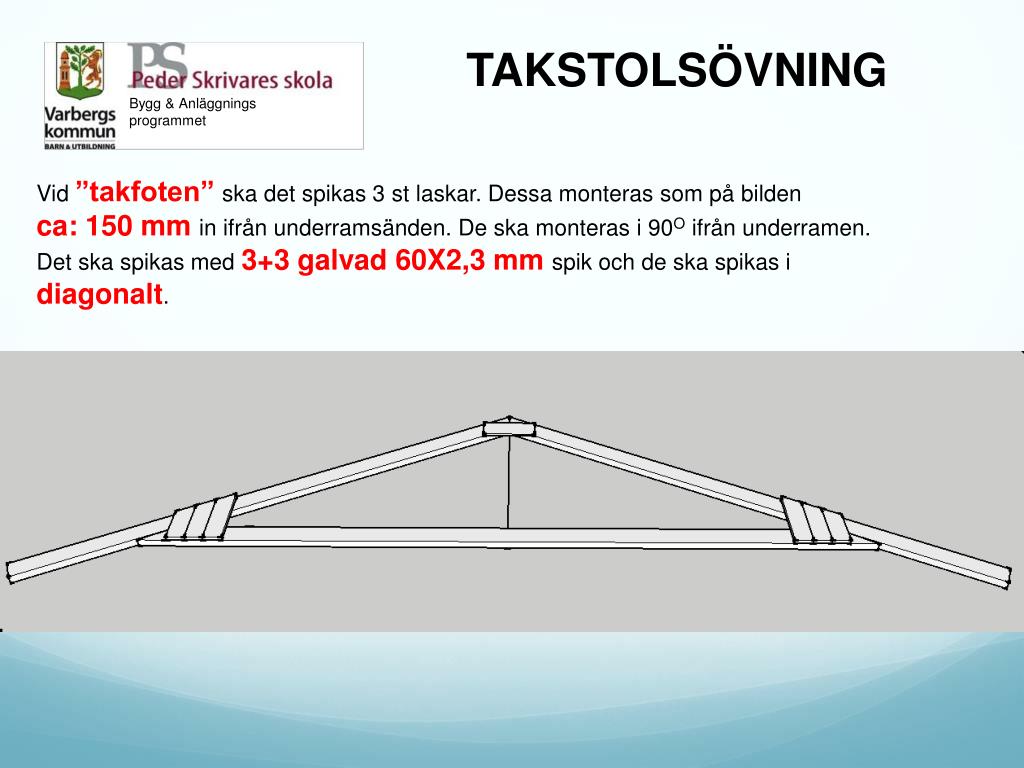

10. TAKSTOLSÖVNING Bygg & Anläggnings programmet Vid ”takfoten” ska det spikas 3 st laskar. Dessa monteras som på bilden ca: 150 mm in ifrån underramsänden. De ska monteras i 90O ifrån underramen. Det ska spikas med 3+3 galvad 60X2,3 mm spik och de ska spikas i diagonalt.

11. TAKSTOLSÖVNING Bygg & Anläggnings programmet Diagonalerna 45X95 ska monteras med ett C/C avstånd av 800 mm från nock. De ska sitta i 90O vinkel från överramen. Fäst diagonalen genom att stickspika (skråspika). 800 mm

12. TAKSTOLSÖVNING Bygg & Anläggnings programmet Diagonalerna nr 2 är brädor 22X95 mm som ska monteras enligt ritningen. De spikas med 4st i underramen och 4 st i överramen och till sist 2 st i diagonalen med galvad 75X2,8 mm spik. 4 st 2 st 4 st

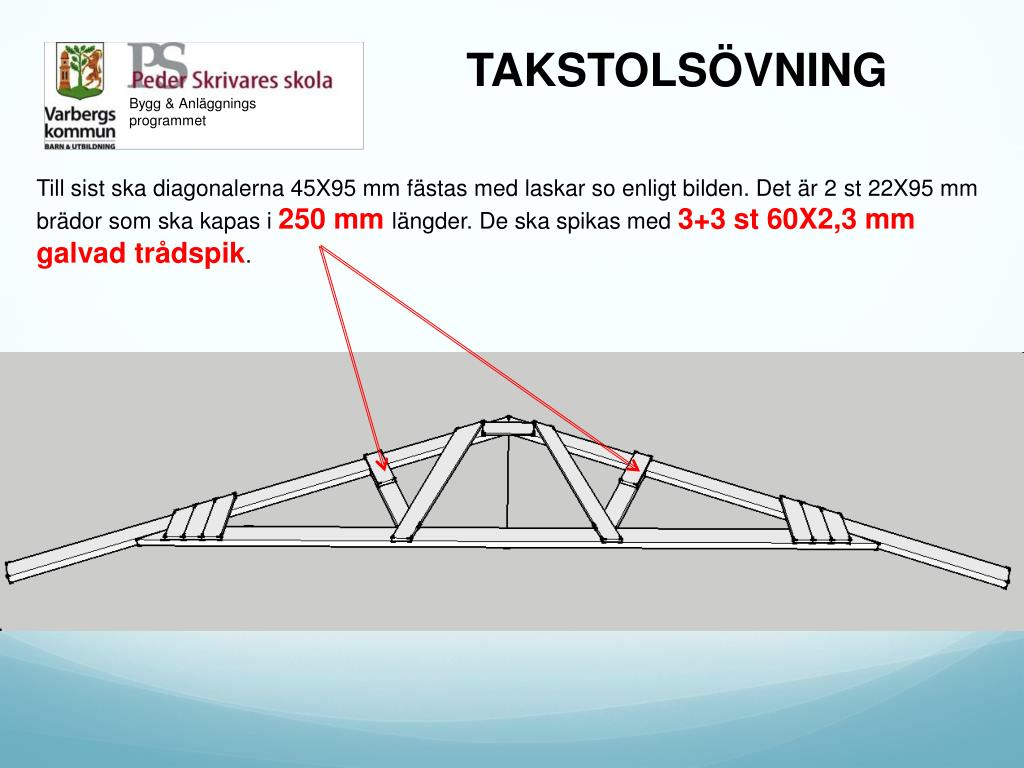

13. TAKSTOLSÖVNING Bygg & Anläggnings programmet Till sist ska diagonalerna 45X95 mm fästas med laskar so enligt bilden. Det är 2 st 22X95 mm brädor som ska kapas i 250 mm längder. De ska spikas med 3+3 st 60X2,3 mm galvad trådspik.

14. TAKSTOLSÖVNING Bygg & Anläggnings programmet När takstolen är färdig så här långt ska den vändas så att man kan montera laskar och knap på andra sidan. Palla upp takstolen så att den ligger i våg. Markera med ett kryss på ena sidan så man vänder samtliga takstolar åt samma håll då de ska monteras på huset. Efter det att alla takstolar är färdiga är det dags för montaget. Vänd takstolen ett halvt varv

15. TAKSTOLSÖVNING Bygg & Anläggnings programmet Här monteras lasken i nock en plywood 100X300 mm precis som på föregående sida. 3+3 st Galvad 60X2,3 mm spik.

16. TAKSTOLSÖVNING Bygg & Anläggnings programmet Till slut ska alla laskar på baksidan som består av 22X95 mm brädor spikas enligt tidigare anvisningar med den skillnaden att man ska använda Galvad 75X2,8 mm trådspik men antalet likt innan. Galvad 75X2,8 mm trådspik
