  1. CCNA Exploration Accessing the WANТема 7Услуги за IP адресиране

  2. DHCP Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

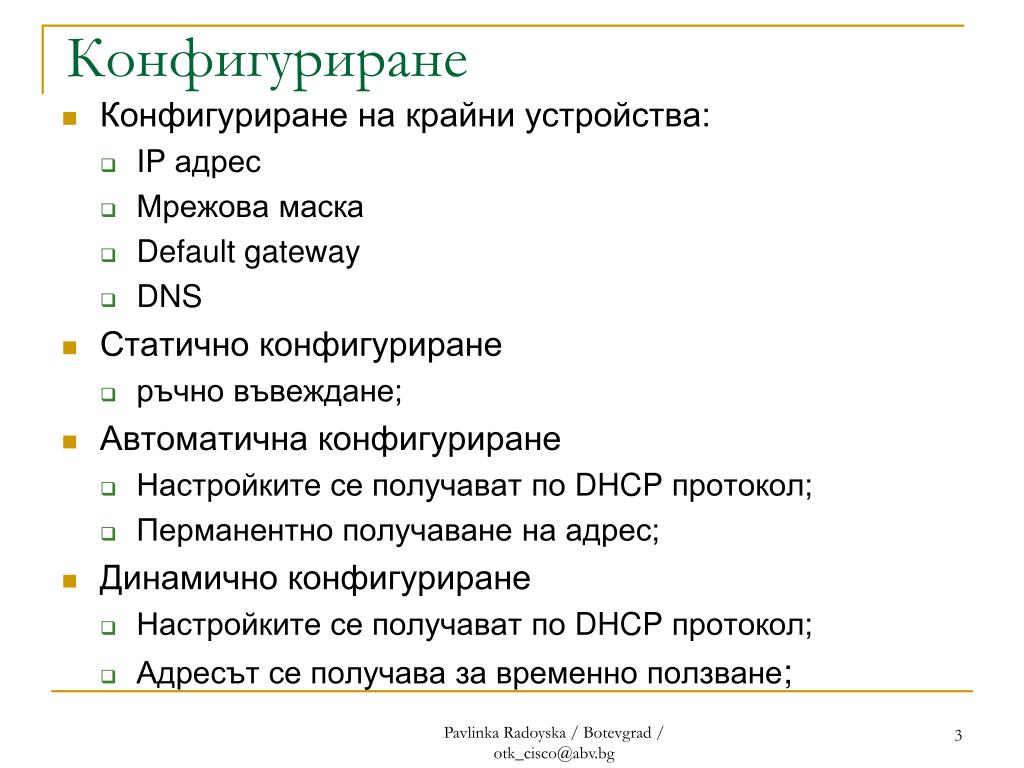

  3. Конфигуриране • Конфигуриране на крайни устройства: • IP адрес • Мрежова маска • Default gateway • DNS • Статично конфигуриране • ръчно въвеждане; • Автоматична конфигуриране • Настройките се получават по DHCP протокол; • Перманентно получаване на адрес; • Динамично конфигуриране • Настройките се получават по DHCP протокол; • Адресът се получава за временно ползване; PavlinkaRadoyska / Botevgrad / otk_cisco@abv.bg

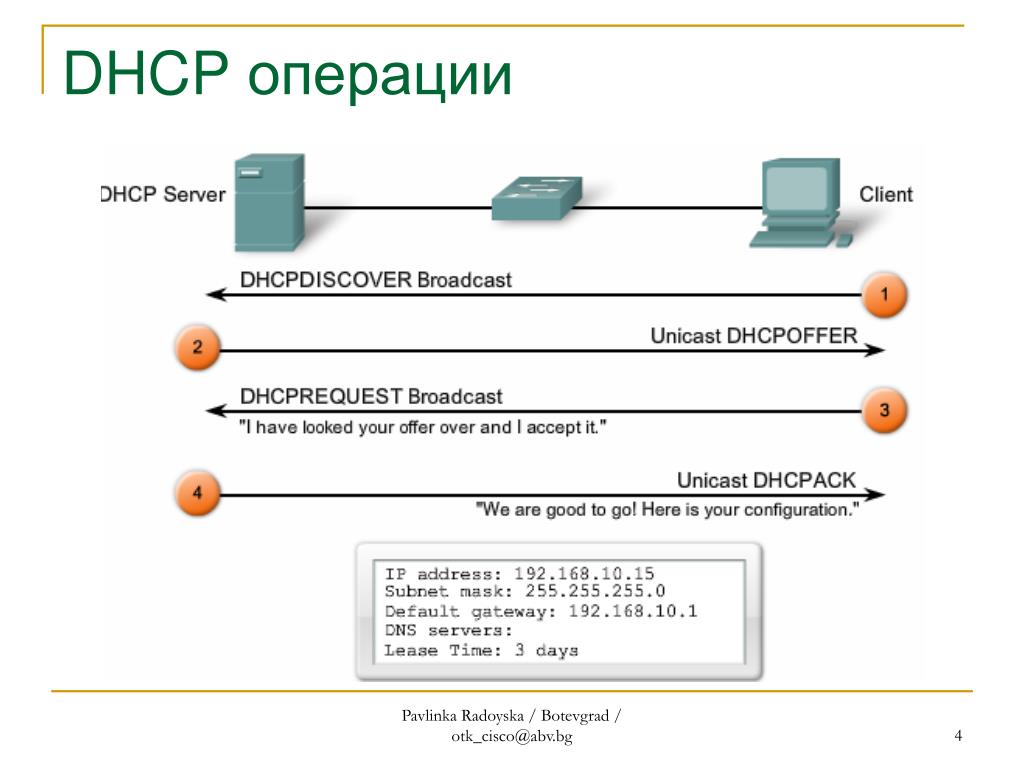

  4. DHCP операции Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

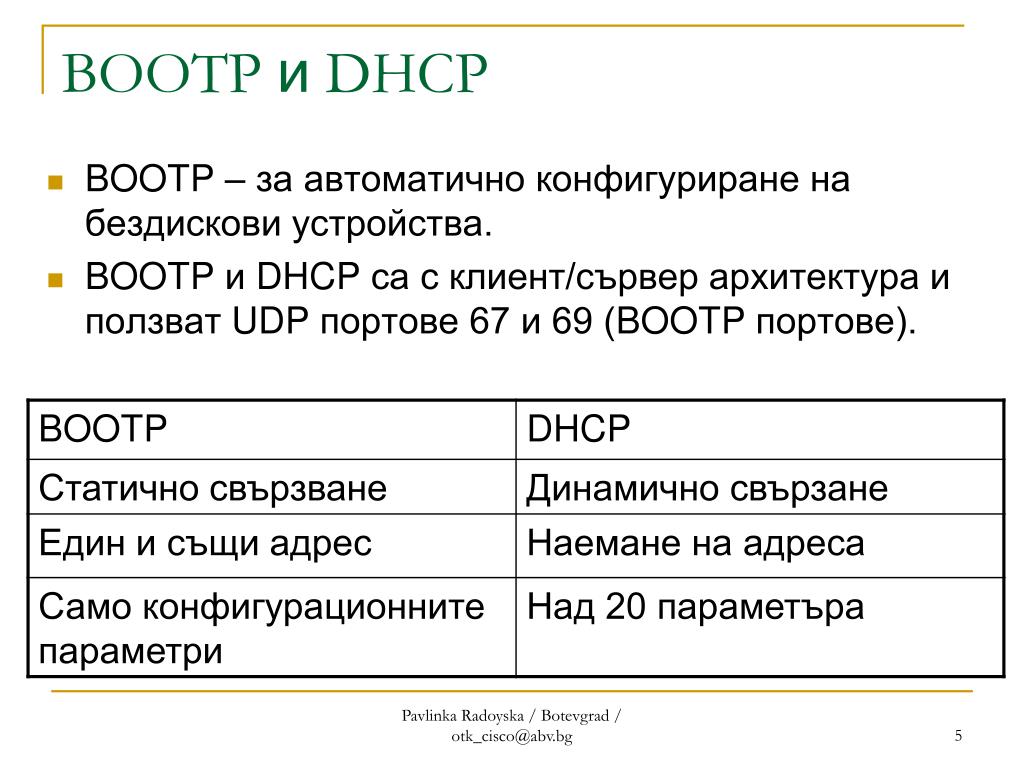

  5. BOOTP и DHCP • BOOTP – за автоматично конфигуриране на бездискови устройства. • BOOTP и DHCP са с клиент/сървер архитектура и ползват UDP портове 67 и 69 (BOOTP портове). Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

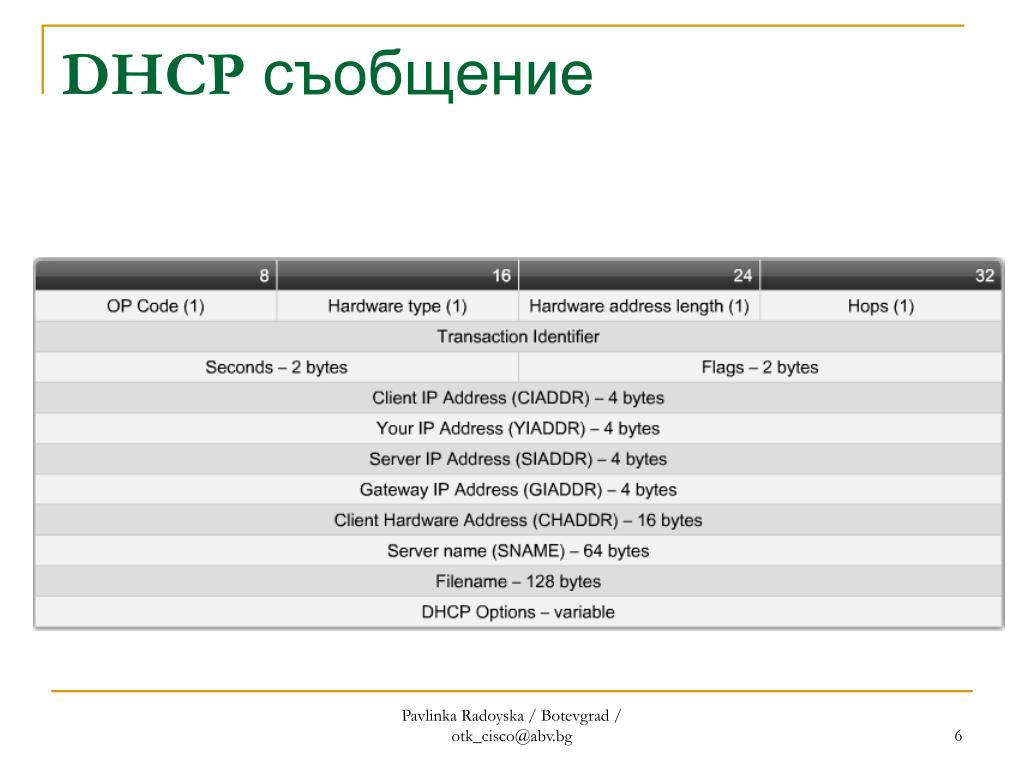

  6. DHCP съобщение Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

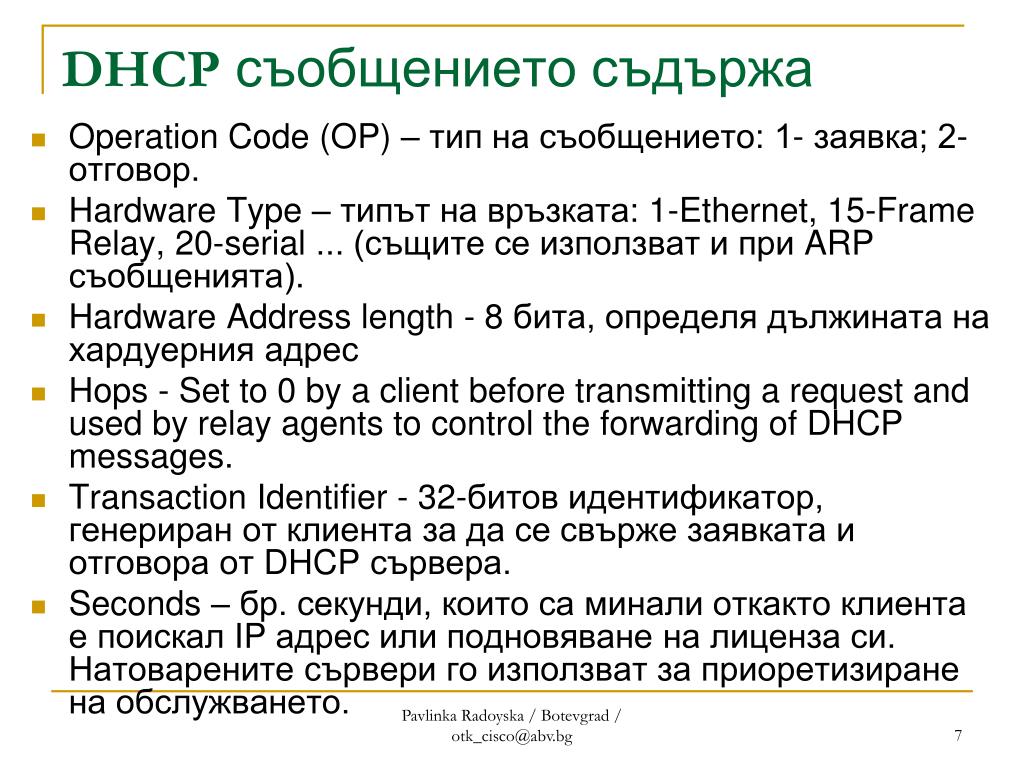

  7. DHCP съобщението съдържа • Operation Code (OP) – тип на съобщението: 1- заявка; 2- отговор. • Hardware Type – типът на връзката: 1-Ethernet, 15-Frame Relay, 20-serial ... (същите се използват и при ARP съобщенията). • Hardware Address length - 8 бита, определя дължината на хардуерния адрес • Hops - Set to 0 by a client before transmitting a request and used by relay agents to control the forwarding of DHCP messages. • Transaction Identifier - 32-битов идентификатор, генериран от клиента за да се свърже заявката и отговора от DHCP сървера. • Seconds – бр. секунди, които са минали откакто клиента е поискал IP адрес или подновяване на лиценза си. Натоварените сървери го използват за приоретизиране на обслужването. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  8. DHCP съобщението съдържа • Flags – 16 бита, само един се използва, за да маркира че клиента не си знае IP адреса и отговора от DHCP сървера трябва да е broadcast. • Client IP Address - IP адреса на клиента, ако е валиден и 0 – ако няма валиден IP адрес. • Your IP Address - IP адреса, който сървера предлага на клеента. • Server IP Address – адреса, който клиента трябва да използва за обръщение към сървера на 3-тата стъпка (може да не е истинския адрес на сървера). • Gateway IP Address Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

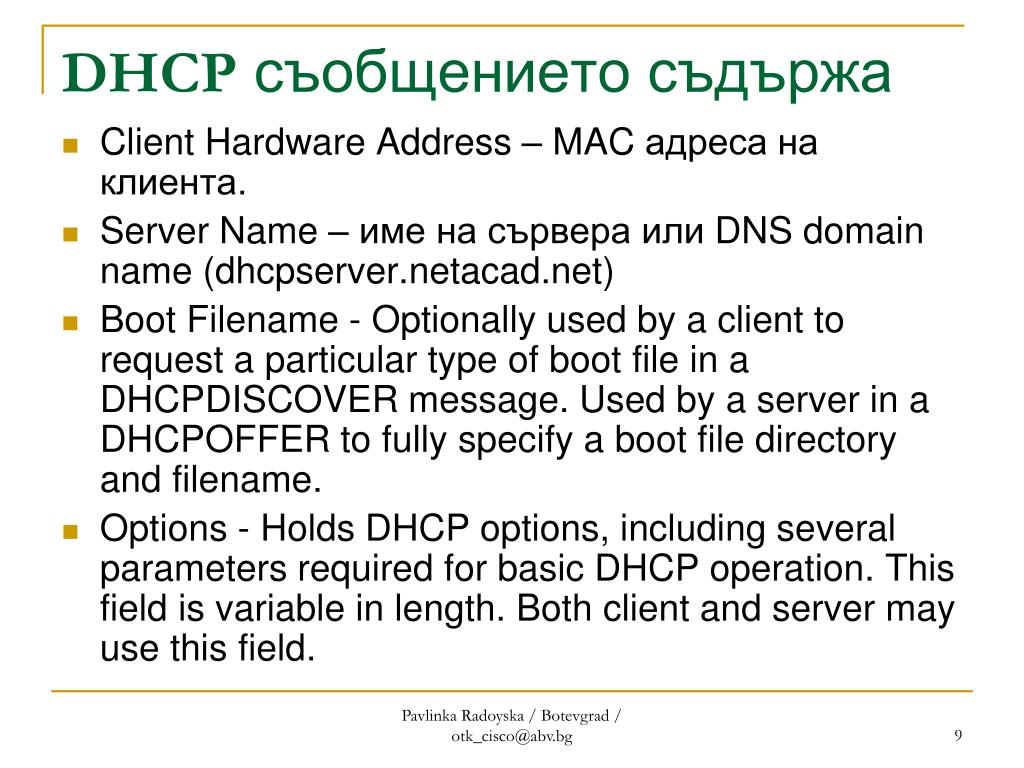

  9. DHCP съобщението съдържа • Client Hardware Address – MAC адреса на клиента. • Server Name – име на сървера или DNS domain name (dhcpserver.netacad.net) • Boot Filename - Optionally used by a client to request a particular type of boot file in a DHCPDISCOVER message. Used by a server in a DHCPOFFER to fully specify a boot file directory and filename. • Options - Holds DHCP options, including several parameters required for basic DHCP operation. This field is variable in length. Both client and server may use this field. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

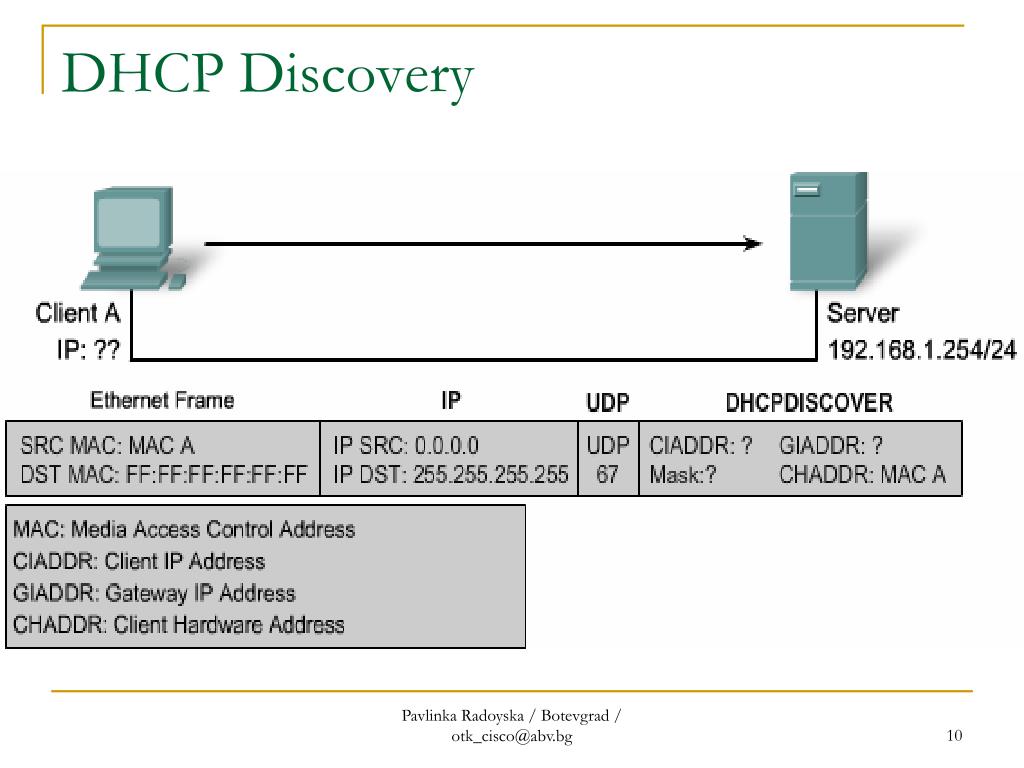

  10. DHCP Discovery Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

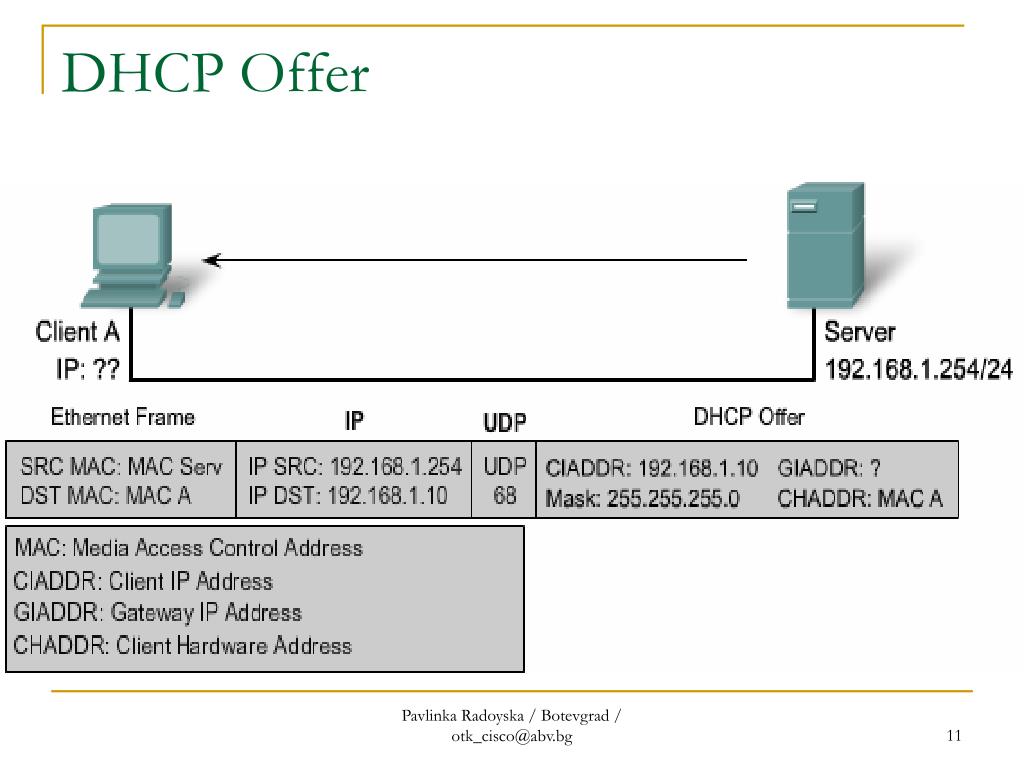

  11. DHCP Offer Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  12. Конфигуриране на DHCP сървер Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

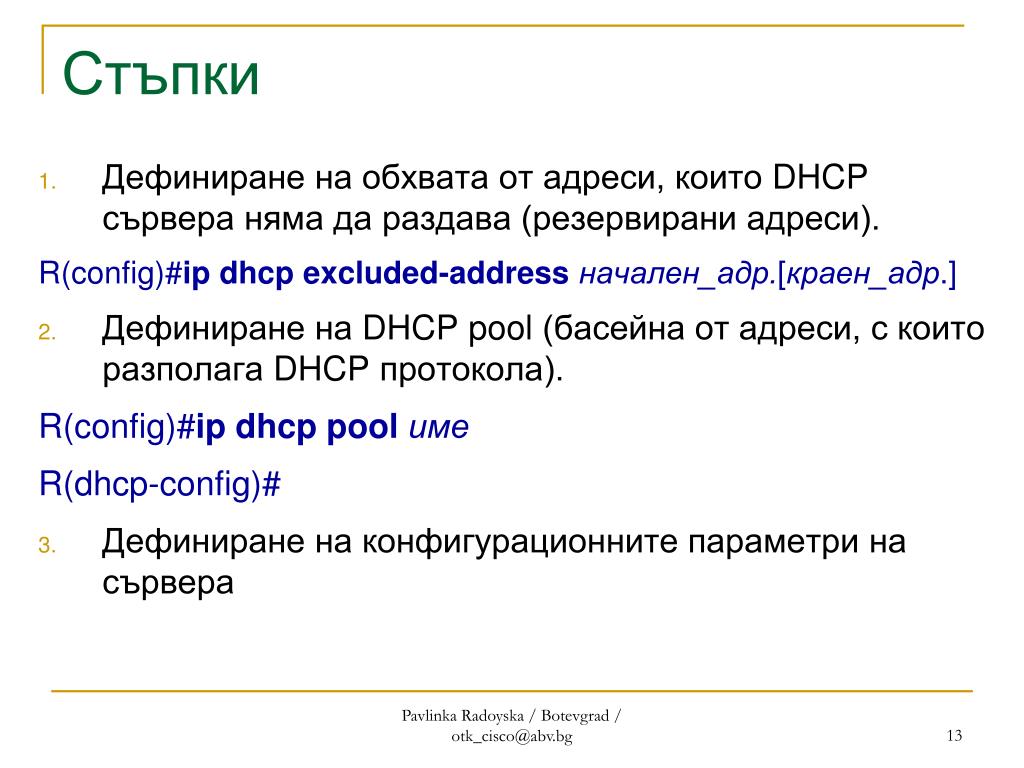

  13. Стъпки • Дефиниране на обхвата от адреси, които DHCP сървера няма да раздава (резервирани адреси). R(config)#ip dhcp excluded-addressначален_адр.[краен_адр.] • Дефиниране на DHCP pool (басейна от адреси, с които разполага DHCP протокола). R(config)#ip dhcp poolиме R(dhcp-config)# • Дефиниране на конфигурационните параметри на сървера Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  14. Дефиниране на конфигурационните параметри на сървера R(dhcp-config)#network[мр.адрес маска|/префикс] R(dhcp-config)#default-routerадрес [адрес2...адрес8] R(dhcp-config)#dns-serverадрес [адрес2...адрес8] R(dhcp-config)#domain-nameдомейн R(dhcp-config)#lease{дни [часове [минути]]| край} R(dhcp-config)#net-bios-name-serverадрес [адрес2...адрес8] Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  15. Спиране и пускане на DHCP сървер По подразбиране DHCP сървера е пуснат. Спиране: R(config)#no service dhcp Пускане: R(config)#service dhcp Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  16. Пример за конфигуриране R(config)#ip dhcp excluded-address 192.168.10.1 192.168.10.9 R(config)#ip dhcp excluded-address192.168.10.254 R(config)#ip dhcp pool LAN-POOL-1 R(dhcp-config)#network 192.168.10.0 255.255.255.0 R(dhcp-config)#default-router 192.168.10.1 R(dhcp-config)#domain-name span.com

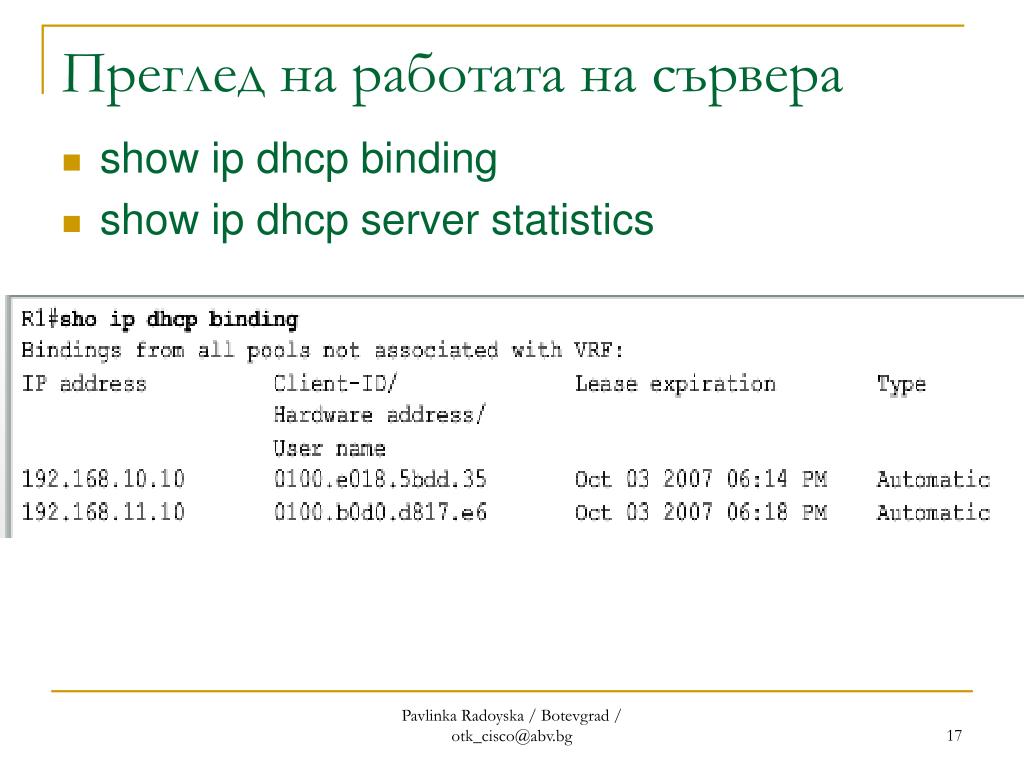

  17. Преглед на работата на сървера • show ip dhcp binding • show ip dhcp server statistics Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

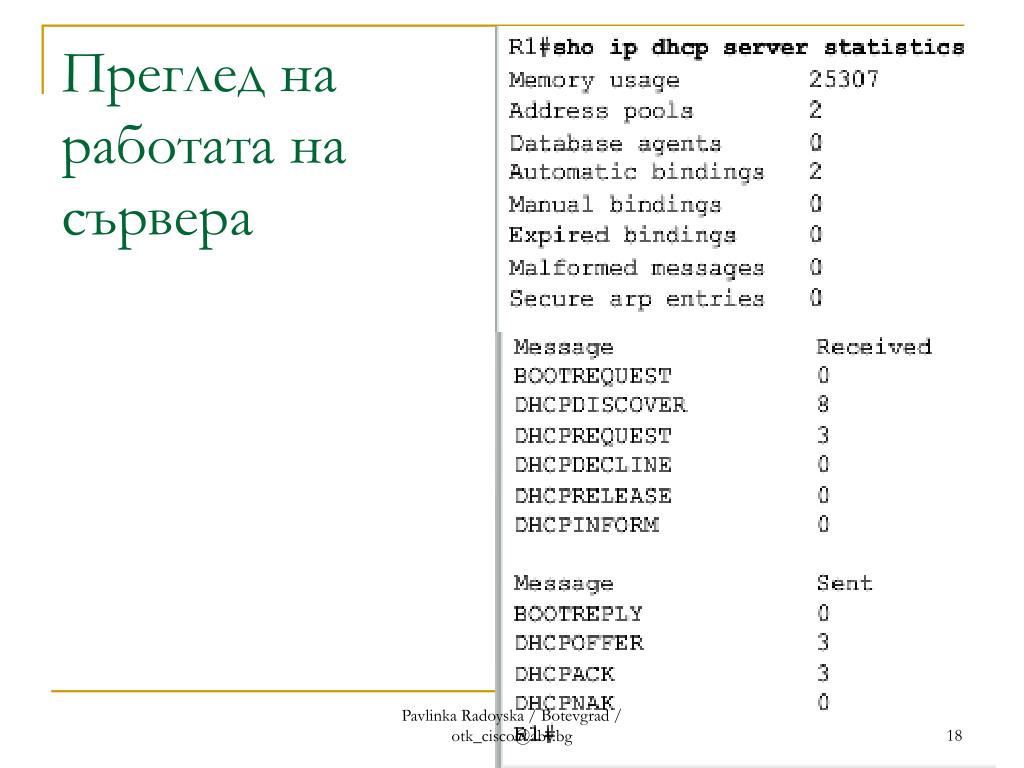

  18. Преглед на работата на сървера Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

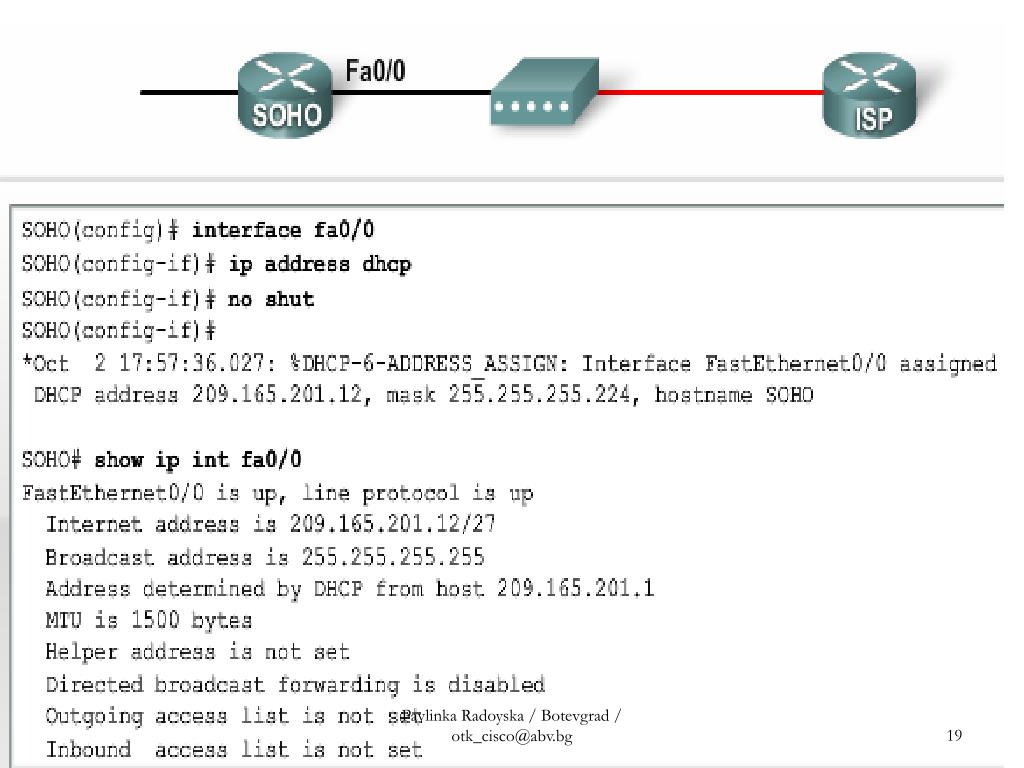

  19. Конфигуриране на DHCP клиент На съответния интерфейс се подава командата: R(config-if)# ip address dhcp Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  20. DHCP проблем Не е оправдано във всяка подмрежа да се слага DHCP сървер, а DHCP Discovery е broadcast съобщение => не минава през рутера. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

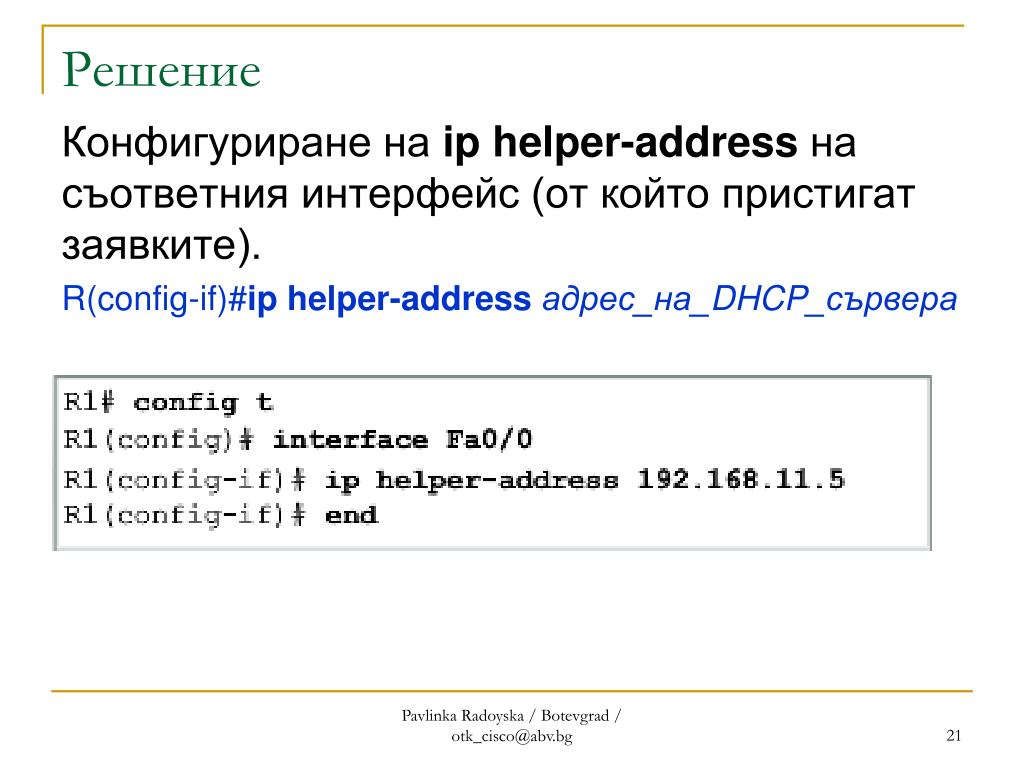

  21. Решение Конфигуриране на ip helper-addressна съответния интерфейс (от който пристигат заявките). R(config-if)#ip helper-addressадрес_на_DHCP_сървера Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

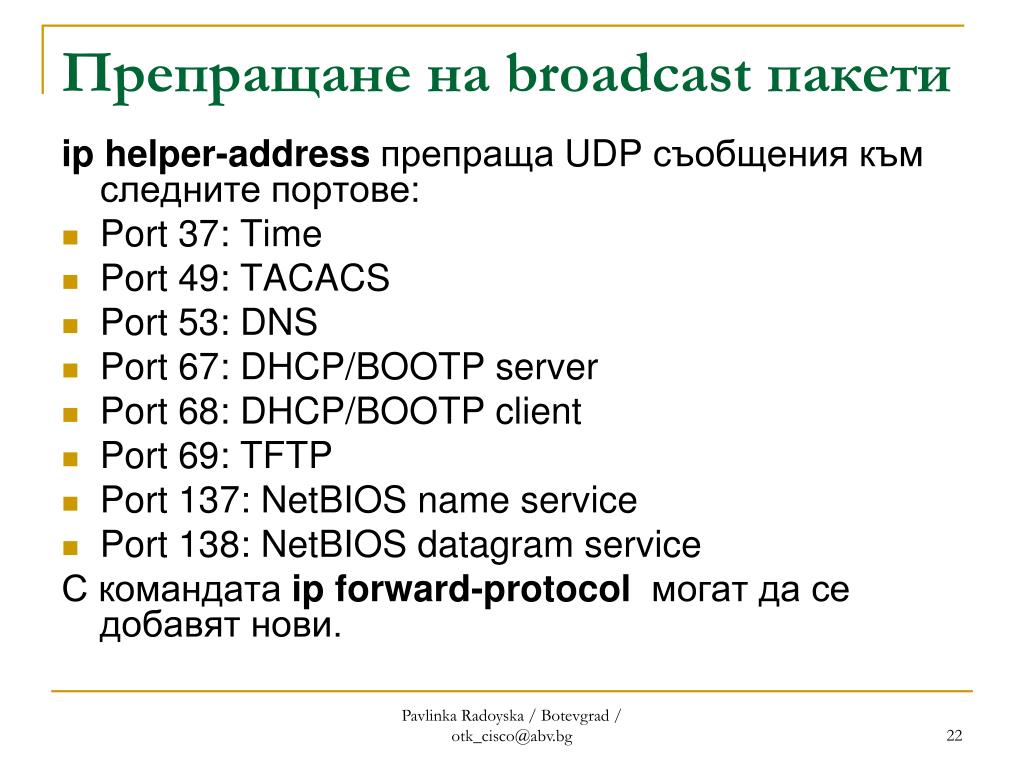

  22. Препращане на broadcast пакети ip helper-addressпрепраща UDP съобщения към следните портове: • Port 37: Time • Port 49: TACACS • Port 53: DNS • Port 67: DHCP/BOOTP server • Port 68: DHCP/BOOTP client • Port 69: TFTP • Port 137: NetBIOS name service • Port 138: NetBIOS datagram service С командата ip forward-protocol могат да се добавят нови. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

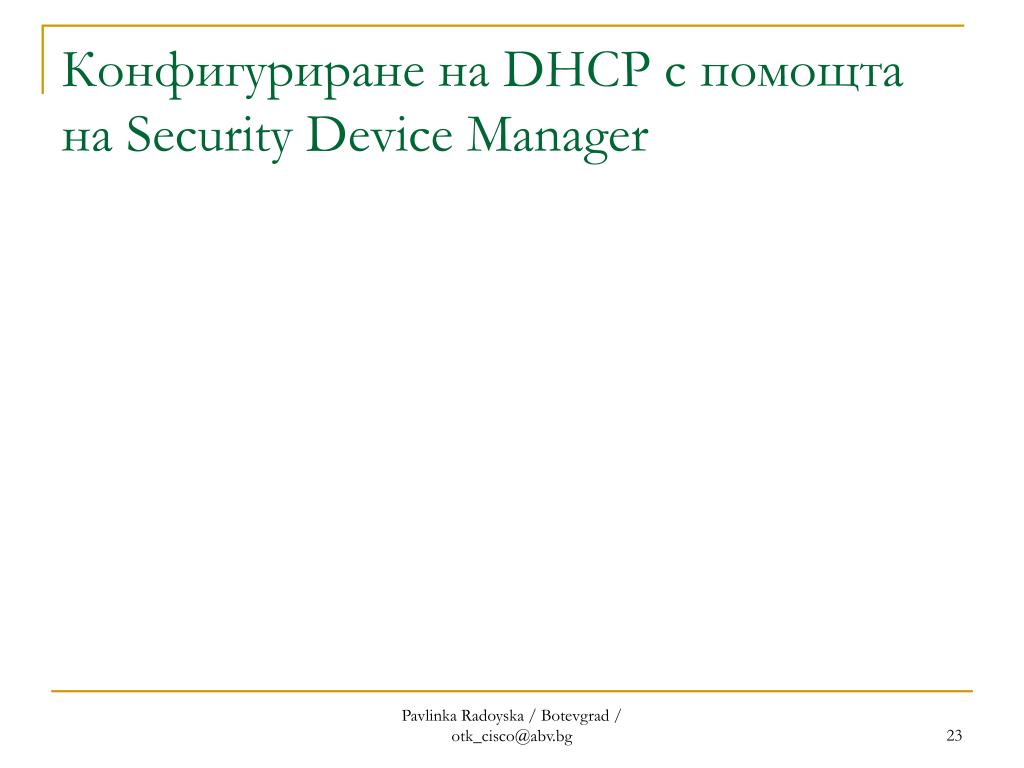

  23. Конфигуриране на DHCP с помощта на Security Device Manager Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

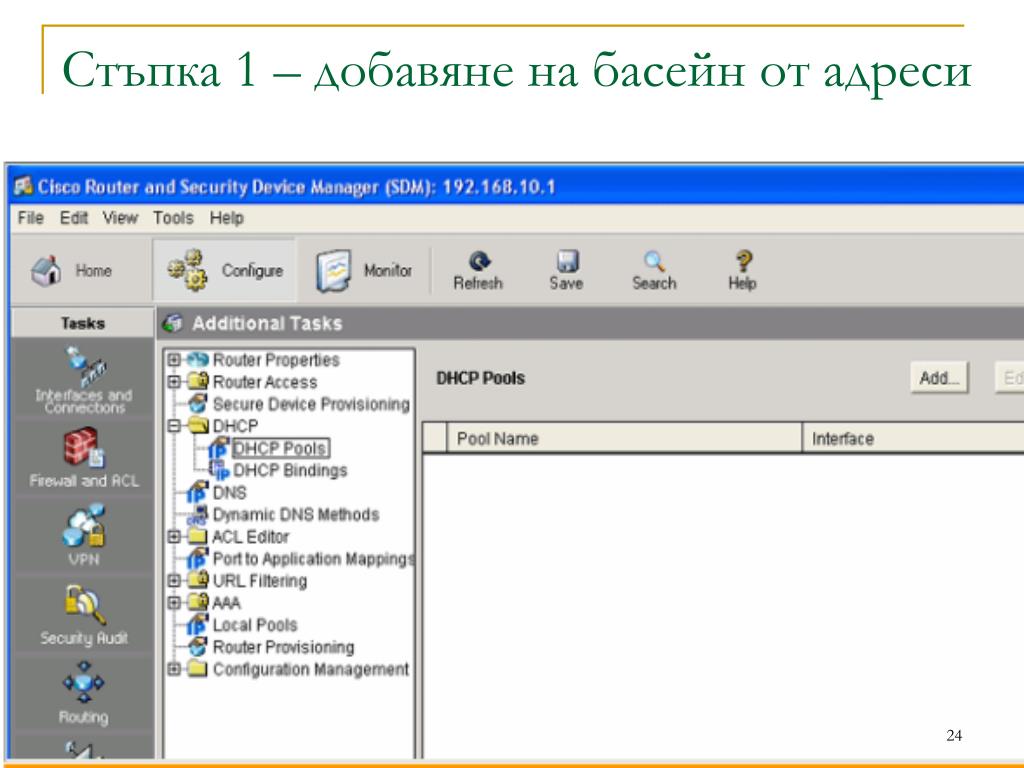

  24. Стъпка 1 – добавяне на басейн от адреси

  25. Стъпка 2 – настройка на басейна PavlinkaRadoyska / Botevgrad / otk_cisco@abv.bg

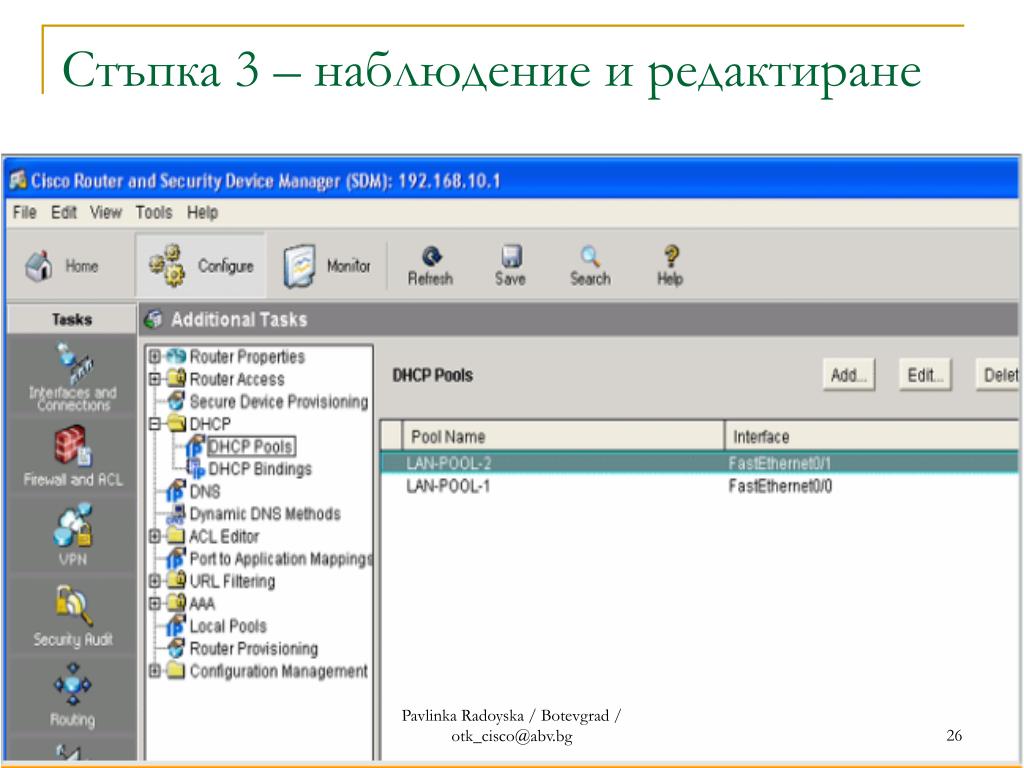

  26. Стъпка 3 – наблюдение и редактиране Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  27. Проблеми при DHCP • Дублирани адреси – show ip dhcp conflict– показва адресите, които са в конфликт. Администратора изключва този адрес от басейна, докато не отстрани конфликта. • Проверка на физическата връзка – show interface interface • Проверка на логическата връзка до сървера чрез конфигуриране на статичен IP адрес на РС и ping. • Проверка на конфигурацията на портовете на суича. • Проверка дали дадено РС получава динамичен IP адрес от същата мрежа, в която е и сървера. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

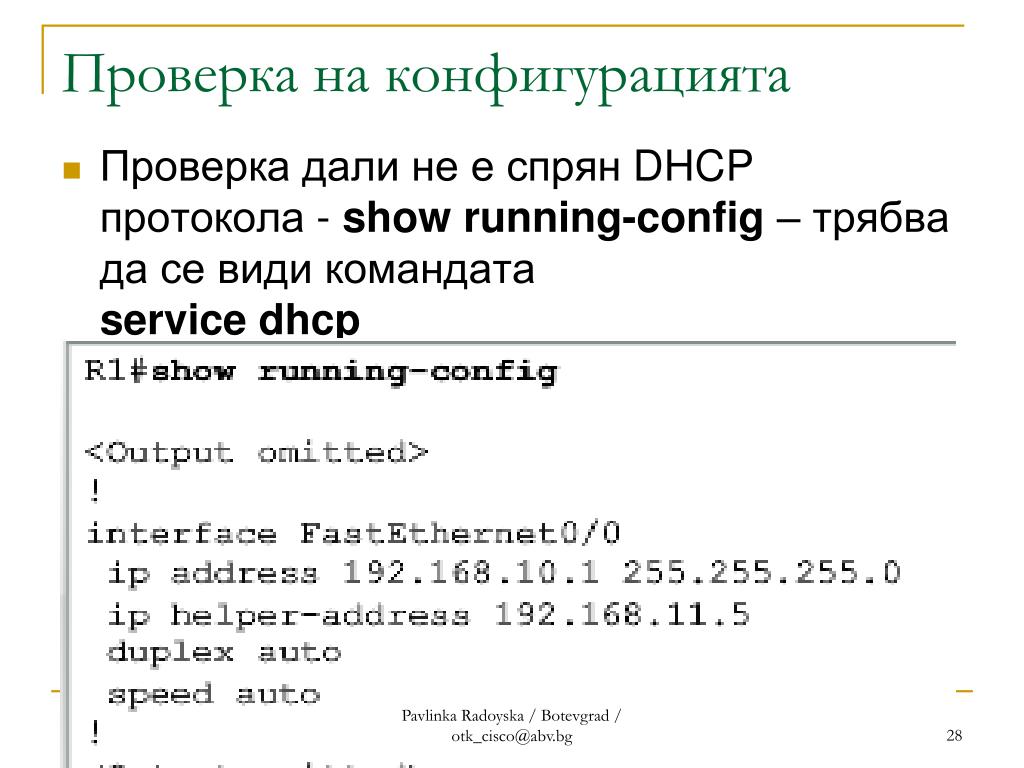

  28. Проверка на конфигурацията • Проверка дали не е спрян DHCP протокола - show running-config– трябва да се види командата service dhcp • Проверка дали помощният адрес е конфигуриран на подходящия интерфейс - show running-config Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

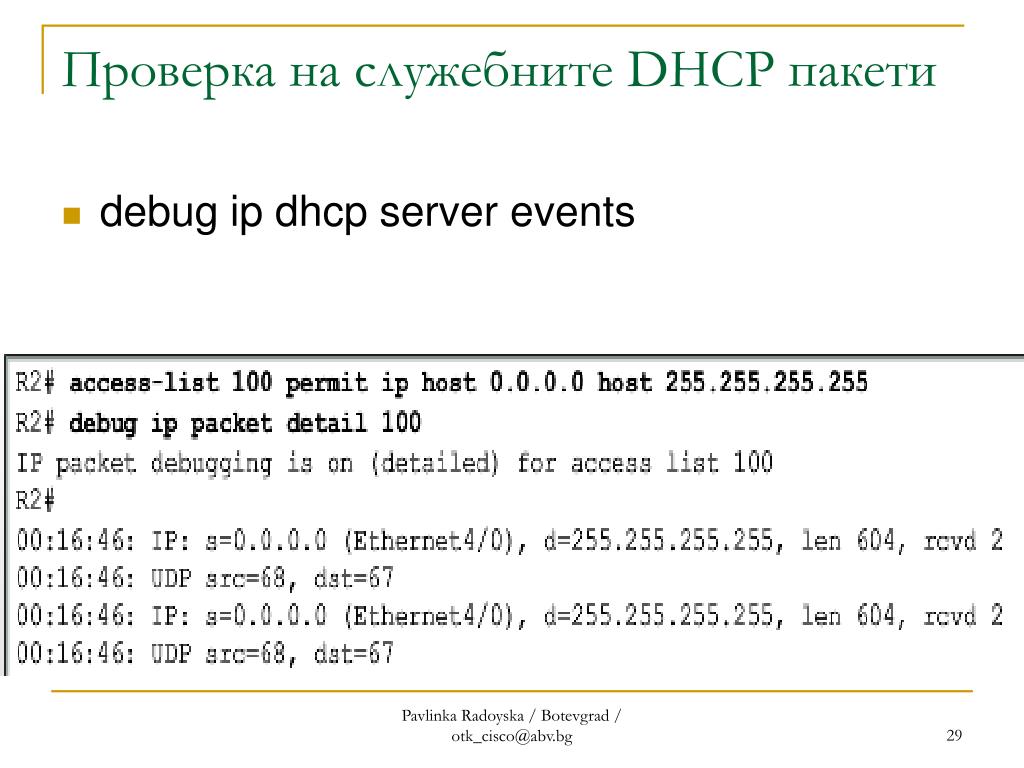

  29. Проверка на служебните DHCP пакети • debug ip dhcp server events Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

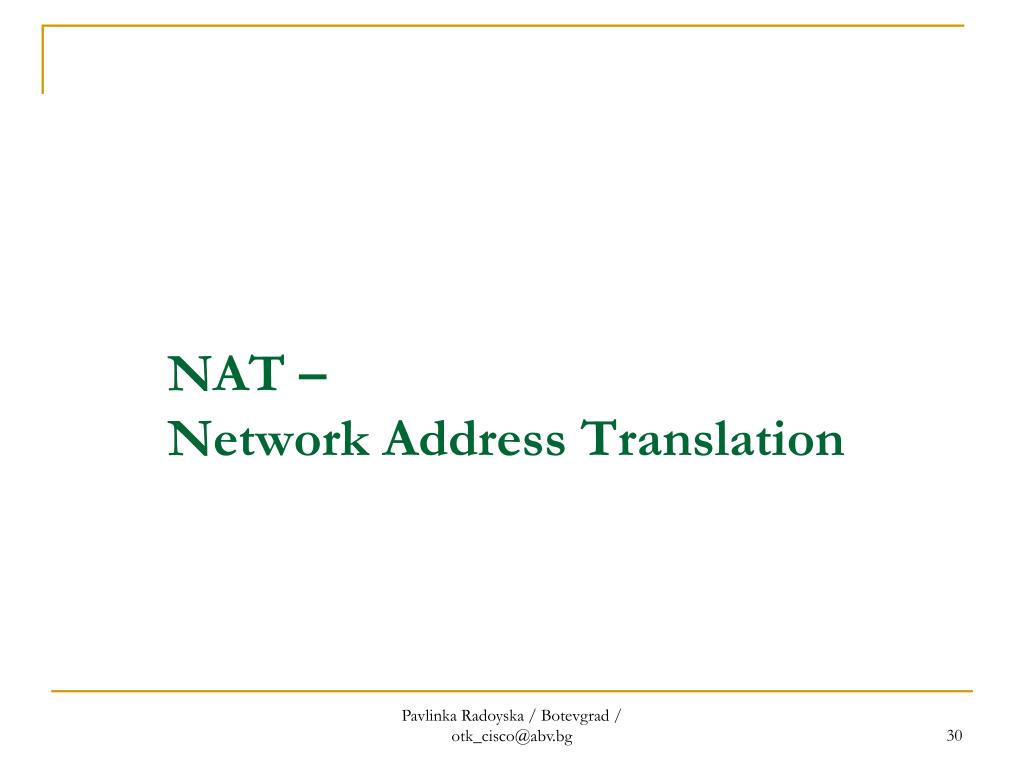

  30. NAT – Network Address Translation Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  31. NAT– задачи

  32. NAT - терминология Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

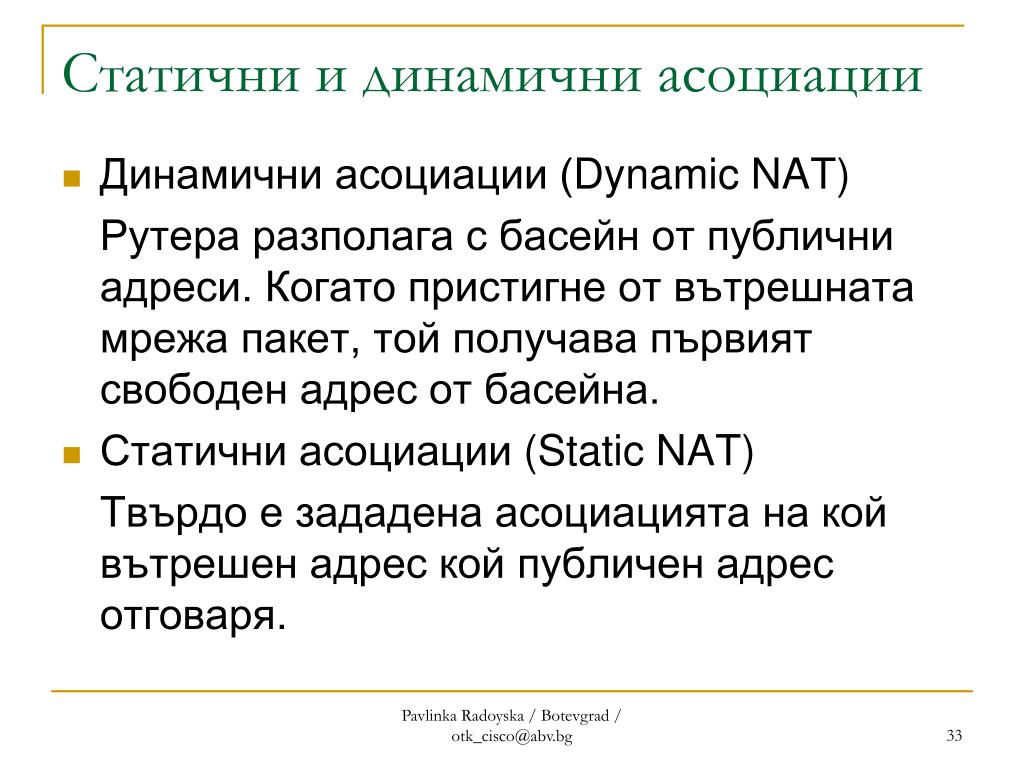

  33. Статични и динамични асоциации • Динамични асоциации (Dynamic NAT) Рутера разполага с басейн от публични адреси. Когато пристигне от вътрешната мрежа пакет, той получава първият свободен адрес от басейна. • Статични асоциации(Static NAT) Твърдо е зададена асоциацията на кой вътрешен адрес кой публичен адрес отговаря. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  34. PAT - Port Address Translation • Няколко вътрешни адреса се представят чрез един и същи публичен адрес по едно и също време. • Асоциирането става на базата на портовите номера на изпращача.

  35. PAT – дублиране на портови номера Ако два пакета от различни изпращачи имат еднакви портови номера, портовият номер на втория пакет се заменя с първия свободен. PavlinkaRadoyska / Botevgrad / otk_cisco@abv.bg

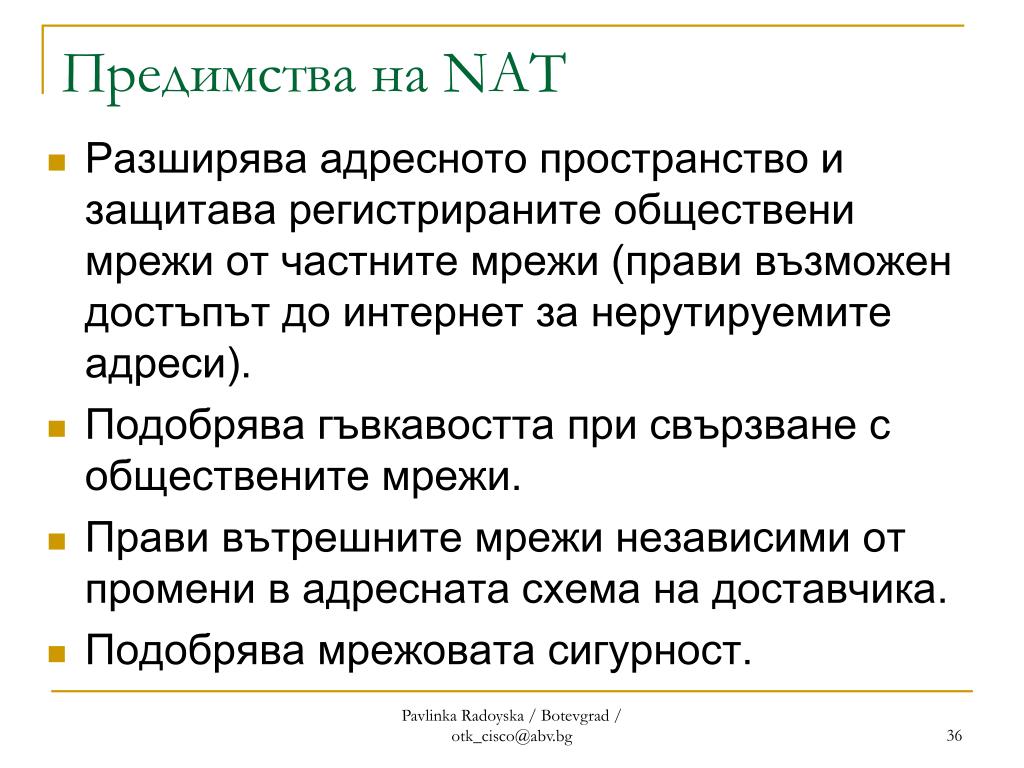

  36. Предимства на NAT • Разширява адресното пространство и защитава регистрираните обществени мрежи от частните мрежи (прави възможен достъпът до интернет за нерутируемите адреси). • Подобрява гъвкавостта при свързване с обществените мрежи. • Прави вътрешните мрежи независими от промени в адресната схема на доставчика. • Подобрява мрежовата сигурност. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  37. Недостатъци на NAT • Намалява производителността. • Достъпът между крайни устройства се ограничава. • IP трасирането се ограничава. • Тунелирането става по-сложно. • Инициирането на TCP сесия може да се възпрепятства. • Някои приложения не могат да работят когато има NAT и от двете страни на връзката. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

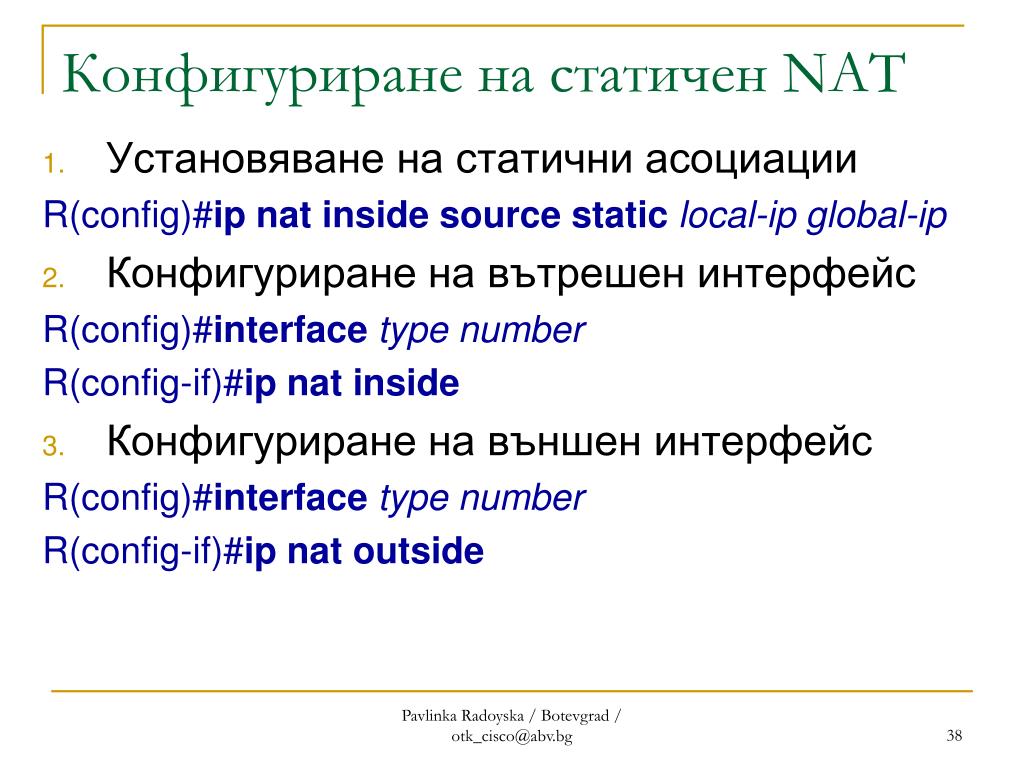

  38. Конфигуриране на статичен NAT • Установяване на статични асоциации R(config)#ip nat inside source staticlocal-ip global-ip • Конфигуриране на вътрешен интерфейс R(config)#interfacetype number R(config-if)#ip nat inside • Конфигуриране на външен интерфейс R(config)#interfacetype number R(config-if)#ip nat outside Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

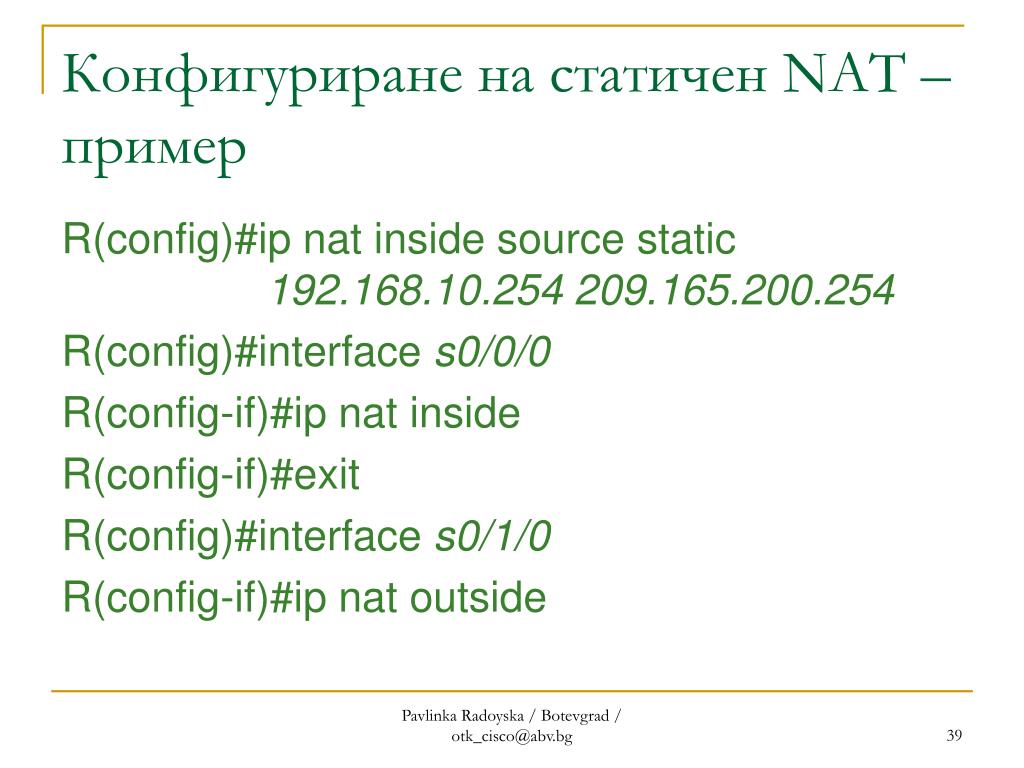

  39. Конфигуриране на статичен NAT – пример R(config)#ip nat inside source static 192.168.10.254 209.165.200.254 R(config)#interface s0/0/0 R(config-if)#ip nat inside R(config-if)#exit R(config)#interface s0/1/0 R(config-if)#ip nat outside Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  40. Конфигуриране на динамичен NAT • Създаване на басейн от глобални адреси, които да се използват за асоцииране. • Създаване на Access list, с който да се дефинират вътрешните адреси, които ще имат право на асоцииране. • Свързване на басейна с глобални адреси и Access list-а с вътрешни адреси. • Конфигуриране на вътрешен интерфейс • Конфигуриране на външен интерфейс Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  41. Създаване на басейн от глобални адреси R(config)#ip natpool namestart-ip end-ip {netmasknetmask | prefix-lengthprefix-length} Пример R(config)#ip natpool NAT_POOL1 209.169.200.226 209.169.200.240netmask 255.255.255.224 Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

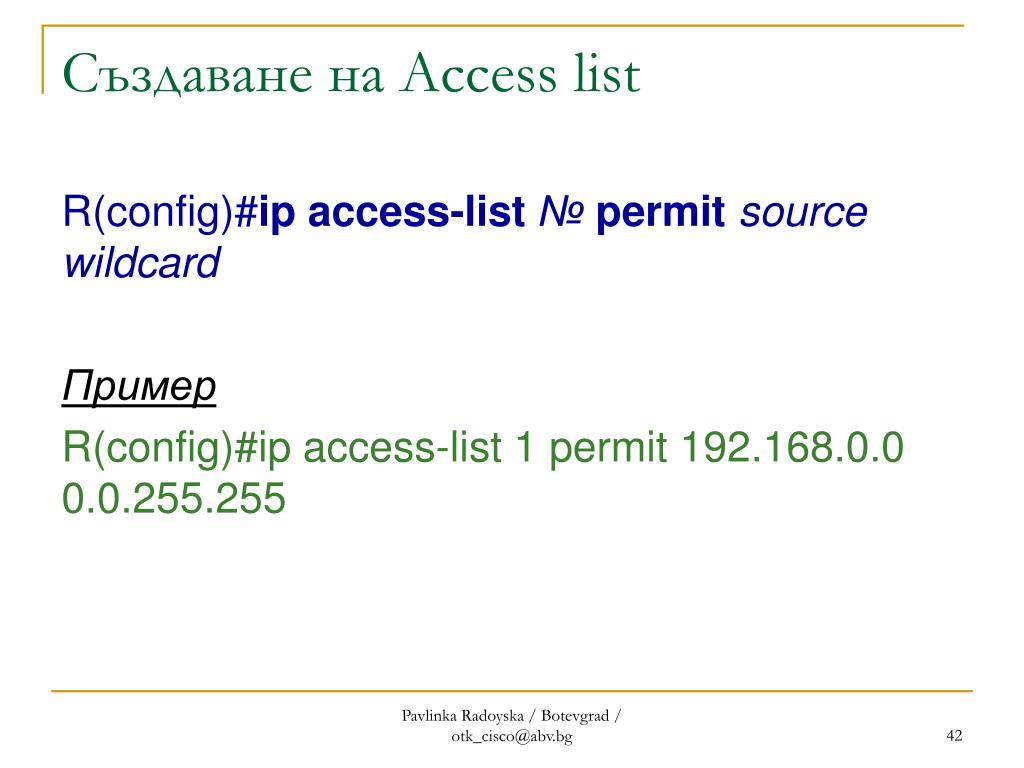

  42. Създаване на Access list R(config)#ipaccess-list №permit source wildcard Пример R(config)#ipaccess-list 1permit 192.168.0.0 0.0.255.255 Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

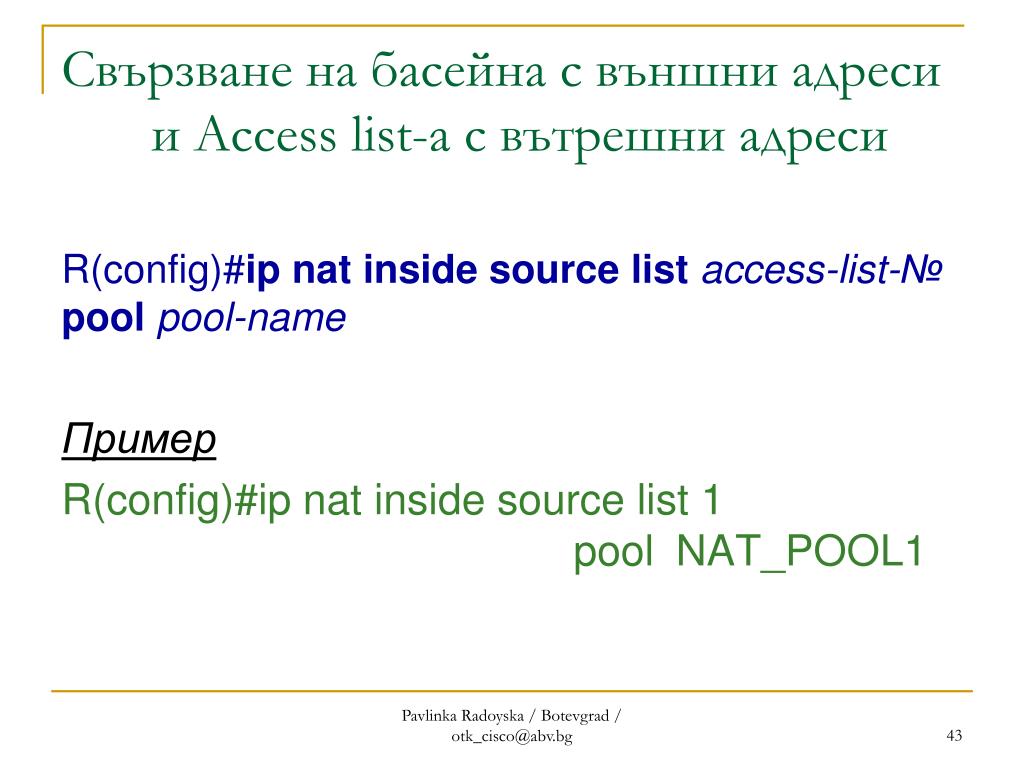

  43. Свързване на басейна с външни адреси и Access list-а с вътрешни адреси R(config)#ip natinside source list access-list-№ pool pool-name Пример R(config)#ip natinside source list 1poolNAT_POOL1 Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  44. Конфигуриране на NAT Overload за 1 външен адрес • Създаване на Access list, с който да се дефинират вътрешните адреси, които ще имат право на асоцииране. R(config)#ipaccess-list №permit source wildcard Асоцииране на Access list-а с вътрешни адреси към интерфейса, през който се излиза във външната мрежа. R(config)#ip natinside source list access-list-№ interface interfaceoverload • Конфигуриране на вътрешен интерфейс • Конфигуриране на външен интерфейс Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

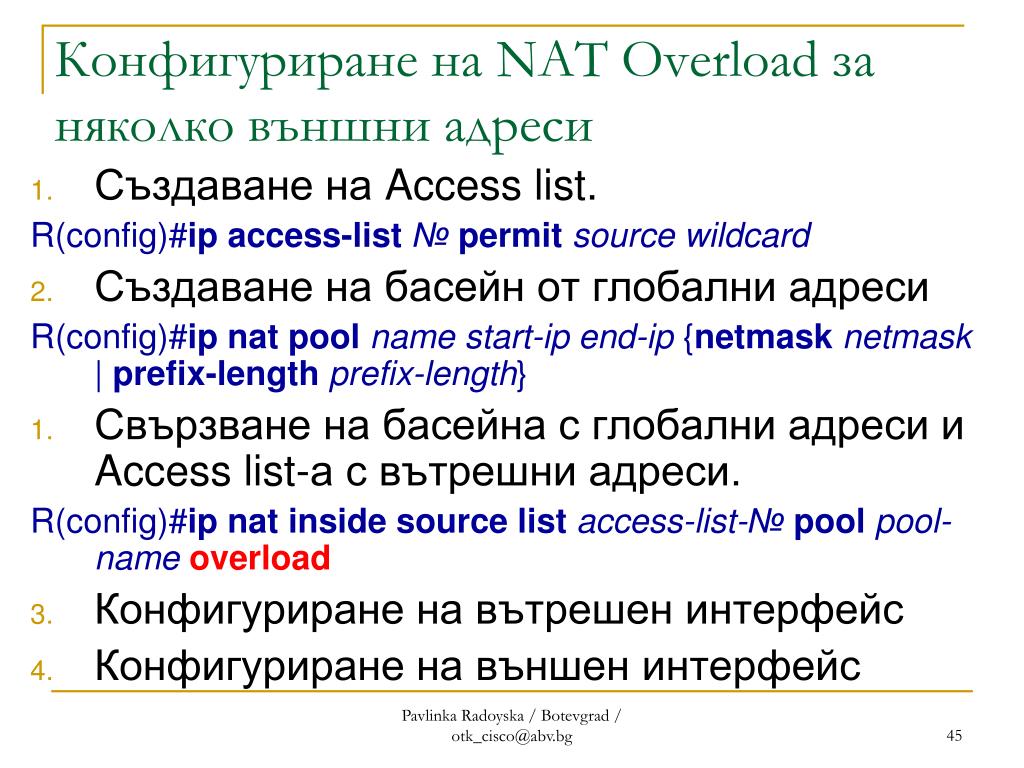

  45. Конфигуриране на NAT Overload за няколко външни адреси • Създаване на Access list. R(config)#ipaccess-list №permit source wildcard • Създаване на басейн от глобални адреси R(config)#ip natpool namestart-ip end-ip {netmasknetmask | prefix-lengthprefix-length} • Свързване на басейна с глобални адреси и Access list-а с вътрешни адреси. R(config)#ip natinside source list access-list-№ pool pool-nameoverload • Конфигуриране на вътрешен интерфейс • Конфигуриране на външен интерфейс Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

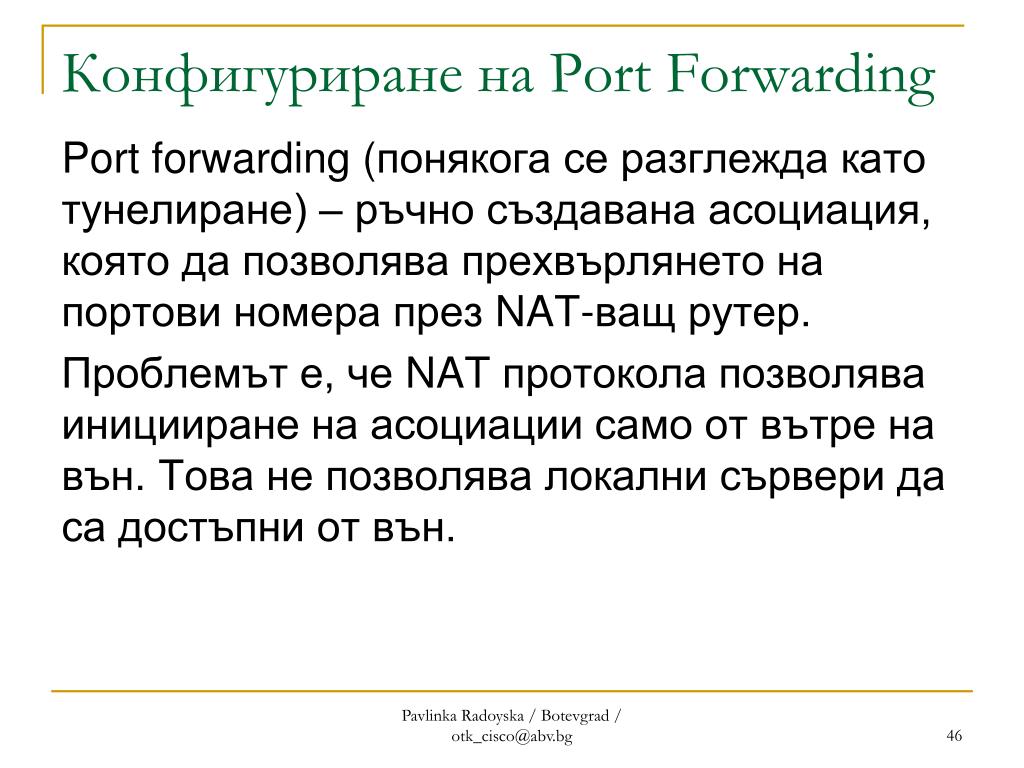

  46. Конфигуриране на Port Forwarding Port forwarding (понякога се разглежда като тунелиране) – ръчно създавана асоциация, която да позволява прехвърлянето на портови номера през NAT-ващ рутер. Проблемът е, че NAT протокола позволява иницииране на асоциации само от вътре на вън. Това не позволява локални сървери да са достъпни от вън. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  47. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  48. Преглед на настройките • ip nat translations – показва детайли от двупосочното NAT асоцииране. • ip nat translationsverbose – допълнителна информация за всяка асоциация. • show ip nat statistics - информация за пълния брой активни асоциации, конфигурационните параметри на NAT, брой адреси в басейна, колко от тях са използвани. • show run– показва информация за аксес листи и басейни. Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

  49. Изтриване на асоциациите Записите с асоциациите (nat translation) се пазят по подразбиране 24 часа. Това може да се промени с командата: R(config)#ip nat translation timeouttimeout_ seconds Всички динамични асоциациимогат да се изтрият с командата: R(config)#clear ip nat translation * Частично изтриване: R(config)#clear ip nat translationinside global-ip local-ip [outside local-ip global-ip] R(config)#clear ip nat translationprotocol inside global-ip global-port local-ip local-port[outside local-ip local-port global-ip global-port] Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg

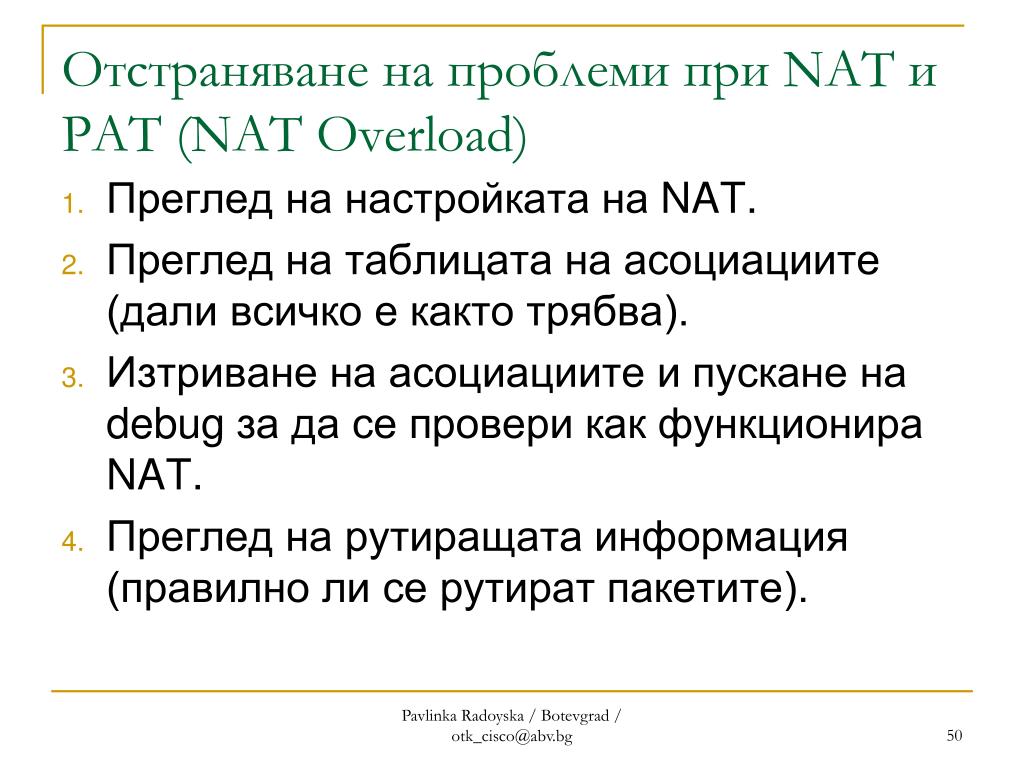

  50. Отстраняване на проблеми при NAT и PAT (NAT Overload) • Преглед на настройката на NAT. • Преглед на таблицата на асоциациите (дали всичко е както трябва). • Изтриване на асоциациите и пускане на debug за да се провери как функционира NAT. • Преглед на рутиращата информация (правилно ли се рутират пакетите). Pavlinka Radoyska / Botevgrad / otk_cisco@abv.bg
