PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE

PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE. SOIT LE P&ID PARTIEL DANS LA SITUATION FINALE SOUHAITEE. Wint. Wext. BOUCLE ESCLAVE. FC2. LC1. LT1. FT2. BOUCLE MAITRE. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE.

stephen-ochoa
Télécharger la présentation

PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE P-M ABADIE

  2. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE SOIT LE P&ID PARTIELDANS LA SITUATION FINALE SOUHAITEE Wint. Wext. BOUCLE ESCLAVE FC2 LC1 LT1 FT2 BOUCLE MAITRE P-M ABADIE

  3. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE SOIT LE P&ID PARTIELDANS LA SITUATION INITIALE REGULATEUR EN MANUEL BOUCLE ESCLAVE FC2 LC1 REGULATEUR EN MANUEL LT1 FT2 BOUCLE MAITRE P-M ABADIE

  4. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE PASSAGE MANUELAUTOMATIQUE DU REGULATEUR ESCLAVE REGULATEUR EN MANUEL BOUCLE ESCLAVE Wint. FC2 LC1 REGULATEUR EN AUTO. LT1 FT2 BOUCLE MAITRE P-M ABADIE

  5. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE ALIGNEMENT DE LA SORTIE DU REGULATEUR MAITRE AVEC LA CONSIGNE DU REGULATEUR ESCLAVE REGULATEUR EN MANUEL BOUCLE ESCLAVE Wint. FC2 LC1 REGULATEUR EN AUTO. LT1 FT2 BOUCLE MAITRE P-M ABADIE

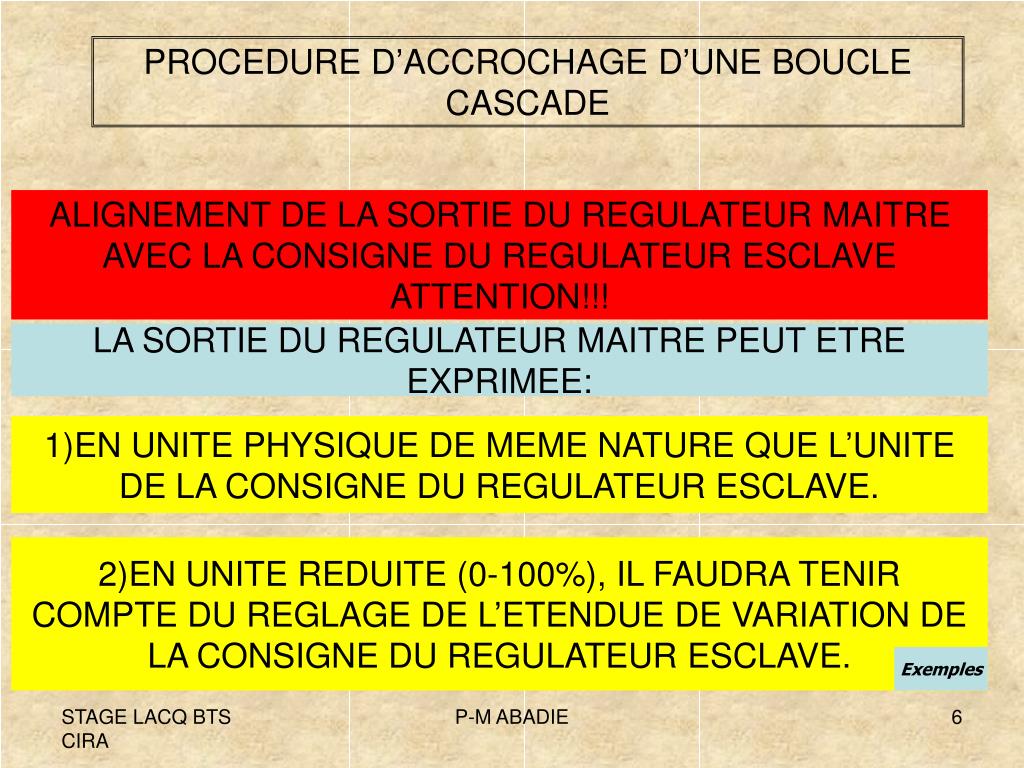

  6. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE ALIGNEMENT DE LA SORTIE DU REGULATEUR MAITRE AVEC LA CONSIGNE DU REGULATEUR ESCLAVEATTENTION!!! LA SORTIE DU REGULATEUR MAITRE PEUT ETRE EXPRIMEE: 1)EN UNITE PHYSIQUE DE MEME NATURE QUE L’UNITE DE LA CONSIGNE DU REGULATEUR ESCLAVE. 2)EN UNITE REDUITE (0-100%), IL FAUDRA TENIR COMPTE DU REGLAGE DE L’ETENDUE DE VARIATION DE LA CONSIGNE DU REGULATEUR ESCLAVE. Exemples P-M ABADIE

  7. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE PASSAGE DE CONSIGNE INTERNE EN CONSIGNE EXTERNE POUR LE REGULATEUR ESCLAVE REGULATEUR EN MANUEL BOUCLE ESCLAVE Wint. Wext. FC2 LC1 REGULATEUR EN AUTO. LT1 FT2 BOUCLE MAITRE P-M ABADIE

  8. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE PASSAGE MANUELAUTOMATIQUE DU REGULATEUR MAITRE REGULATEUR EN AUTO BOUCLE ESCLAVE Wint. Wext. FC2 LC1 REGULATEUR EN AUTO. LT1 FT2 BOUCLE MAITRE P-M ABADIE

  9. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE AMENER LA CONSIGNE DU REGULATEUR MAITRE PROGRESSIVEMENT AU POINT DE FONCTIONNEMENT REGULATEUR EN AUTO BOUCLE ESCLAVE Wint. Wext. FC2 LC1 REGULATEUR EN AUTO. LT1 FT2 BOUCLE MAITRE P-M ABADIE

  10. PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE LES 2 REGULATEURS EN MANUEL REGULATEUR ESCLAVE EN AUTOMATIQUE REGULATEUR ESCLAVE EN CONSIGNE EXTERNE REGULATEUR MAITRE EN AUTOMATIQUE P-M ABADIE

  11. FIN PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE P-M ABADIE

  12. OPH 2m3/h SPH 2m3/h OPH 100% SPH 2m3/h OP 0.4m3/h SP 0.4m3/h OP 20% SP 0.4m3/h OPL 0m3/h SPL 0m3/h OPL 0% SPL 0m3/h PROCEDURE D’ACCROCHAGE D’UNE BOUCLE CASCADE SORTIE REGULATEUR MAITRE ALIGNE AVEC CONSIGNE REGULATEUR ESCLAVE SORTIE REGULATEUR MAITRE ALIGNE AVEC CONSIGNE REGULATEUR ESCLAVE Retour P-M ABADIE
