Drafting system

stuart-greene avatar
stuart-greene
6 diapositives · 299 Views · Nov 15, 2014

Drafting system. How much no of roller and how it way arranged is known as drafting system. Conventional drafting system: 4 over 4 without apron SKF PK 1500 Modern drafting system with apron SKF PK 1600. Apron.

#drafting system #drafting system ppt #powerpoint #presentation
Drafting system - slide 1
01 / 6Drafting system
1 / 17

Télécharger la présentation

Drafting system
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

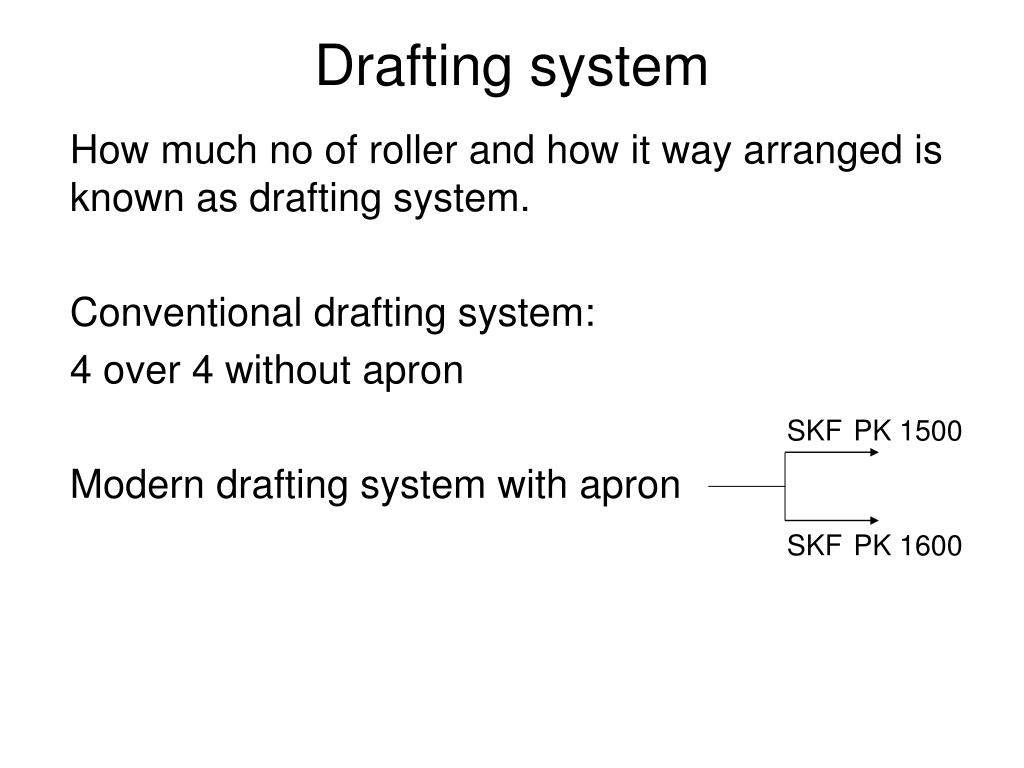

  1. Drafting system How much no of roller and how it way arranged is known as drafting system. Conventional drafting system: 4 over 4 without apron SKFPK 1500 Modern drafting system with apron SKFPK 1600

  2. Apron Aprons are made of either leather or more commonly of endless synthetic sheet. It may be short or long and thickness of about 1mm.

  3. Apron

  4. Roller pressure arrangement system By dead wt. and hook arrangement. By spring (mostly used) By pneumatic system. Advantages of pneumatic pressure: a) Easy adjustment b) Uniform pressure from arm to arm. c) Pressure range : 1.5 – 5 Bar

  5. Spacer The function of spacer is to space between two aprons. Different size of spacers are of different color . Roving hank Spacer size (mm) Below 1 7 1-2 5 2-3 4.5 Above 4

  6. Roller hardness The hardness of rubber coating around the top roller is called roller hardness. Roller hardness depends on Fiber Pressure Strand thickness Roller hardness is expressed by degree. Hardness is tested by roller harness tester. For simplex machine the range of hardness is 70°- 80°
