  1. Curso cámaras IP

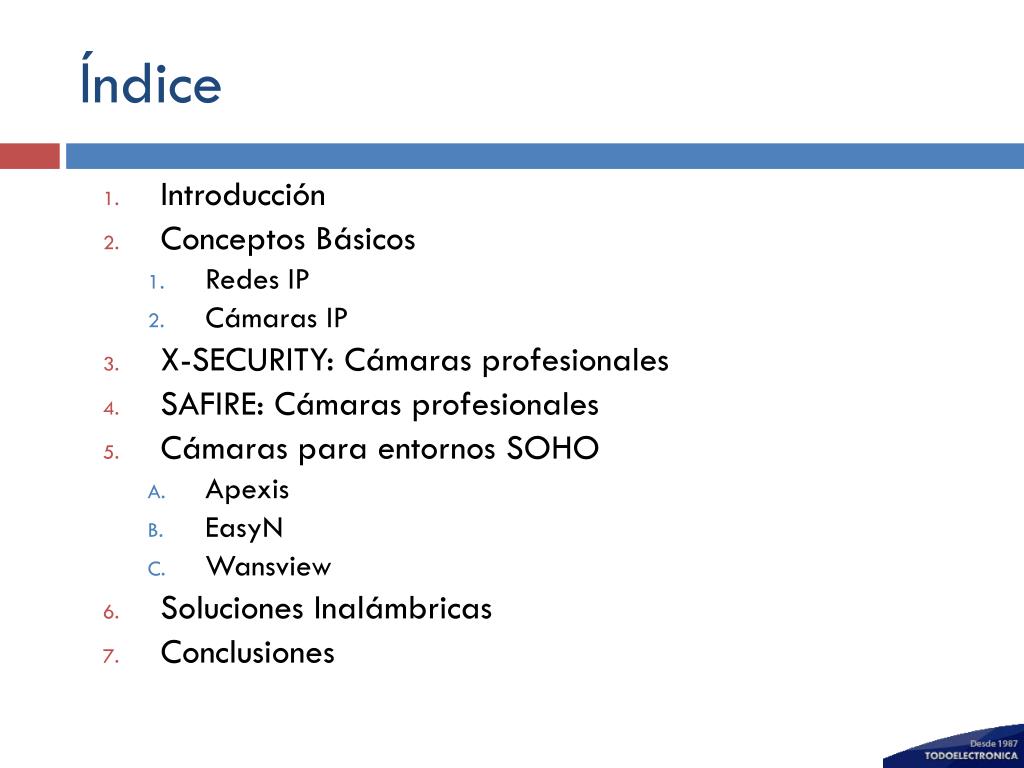

  2. Índice • Introducción • Conceptos Básicos • Redes IP • Cámaras IP • X-SECURITY: Cámaras profesionales • SAFIRE: Cámaras profesionales • Cámaras para entornos SOHO • Apexis • EasyN • Wansview • Soluciones Inalámbricas • Conclusiones

  3. 2. Conceptos básicosRedes IP y Cámaras IP

  4. Redes IP. Introducción • Direcciones MAC, dirección IP, puerto, DNS, DDNS, máscara de red… • Realmente son conceptos más cercanos de lo que pensamos: código postal, calle, piso…. Código postal Máscara de red para especificar la subred. Calle y portal  dirección IP para especificar la máquina concreta en la subred. Piso  Puerto paraespecificar la aplicación en concreto dentro de la máquina.

  5. Redes IP. Estructura de protocolos FTP SMTP TELNET HTTP RTP TCP UDP IP WiFi 3G GPRS Ethernet Para acceder al servidor web de una cámara IP especificamos en el navegador la dirección IP y el puerto con http://IP:puerto. Ejemplo:

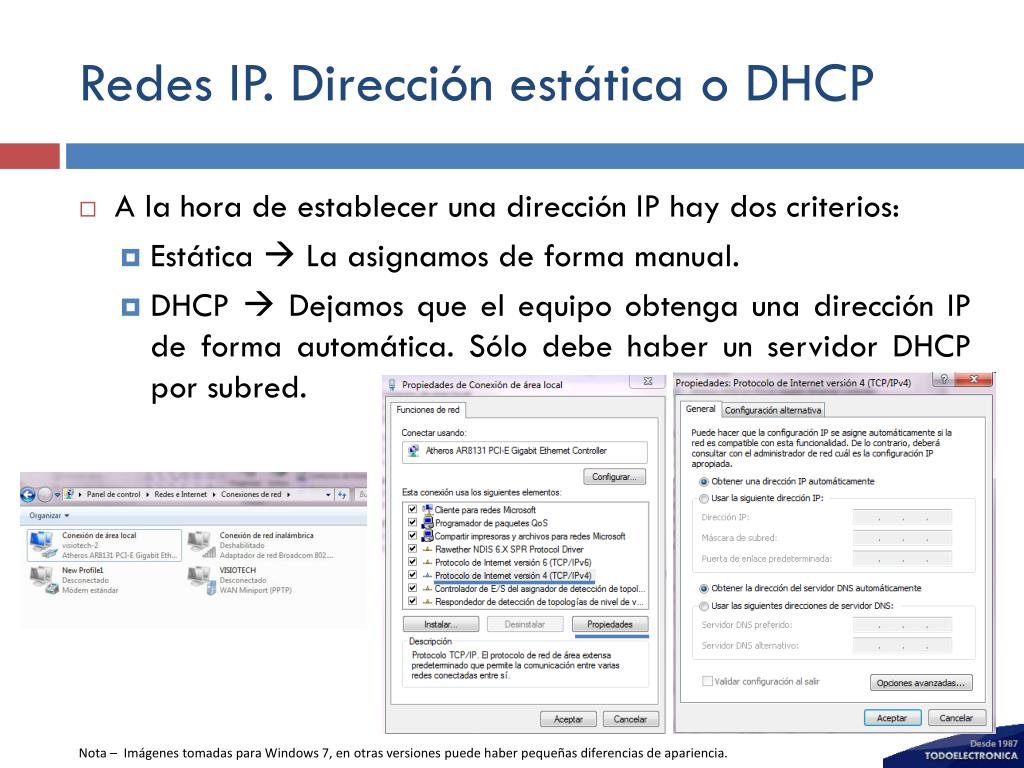

  6. Redes IP. Dirección estática o DHCP • A la hora de establecer una dirección IP hay dos criterios: • Estática  La asignamos de forma manual. • DHCP  Dejamos que el equipo obtenga una dirección IP de forma automática. Sólo debe haber un servidor DHCP por subred. Nota – Imágenes tomadas para Windows 7, en otras versiones puede haber pequeñas diferencias de apariencia.

  7. Redes IP. Configuración de una dirección IP estática en Windows • A la hora de definir el interfaz IP de un equipo tenemos los siguiente parámetros principales: • Dirección IP • Máscara de Subred • Puerta de enlace (“gateway”) • Comandos interesantes incorporados en Windows (a través de Símbolo del sistema): • Ipconfig – nos permite conocer la dirección IP (red local). • Ping – nos permite saber si una IP está libre o es accesible desde nuestro ordenador.

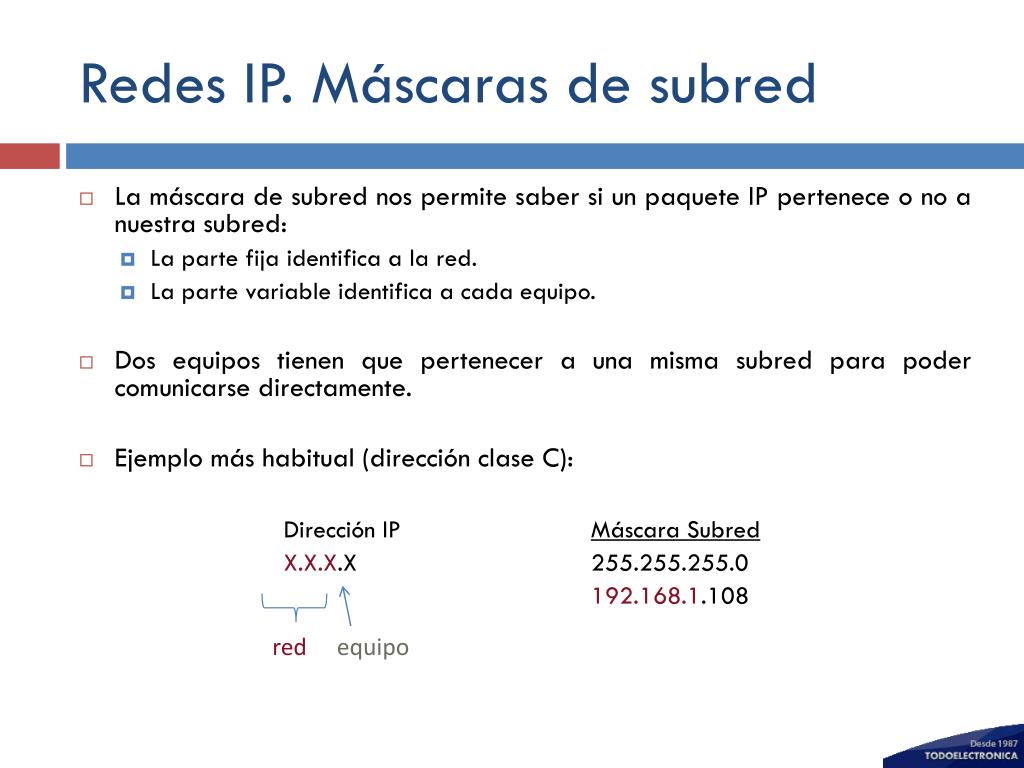

  8. Redes IP. Máscaras de subred • La máscara de subred nos permite saber si un paquete IP pertenece o no a nuestra subred: • La parte fija identifica a la red. • La parte variable identifica a cada equipo. • Dos equipos tienen que pertenecer a una misma subred para poder comunicarse directamente. • Ejemplo más habitual (dirección clase C): Dirección IP Máscara Subred X.X.X.X 255.255.255.0 192.168.1.108 red equipo

  9. Redes IP. Servidores DNS • El servicio DNS permite identificar los equipos en Internet mediante nombres (más fáciles de recordar) en vez de con direcciones IP. • La escasez de direcciones de IP ha producido la aparición de los servidores de DNS dinámicos que actualizan sus tablas cada 5 minutos para permitir “localizar” equipos con IP pública dinámica. 74.125.230.216 www.google.es www.google.es INTERNET 8.8.8.8 Servidor DNS 74.125.230.216

  10. Redes IP. Direccionamiento en redes privadas con IP pública dinámica • Ejemplo práctico de configuración con DAHUA con dirección IP Red con IP privada 192.168.1.10 puerto 88 88.3.56.107 Direccion IP pública y dinámica http://88.3.56.107:8000 INTERNET 192.168.1.108 puerto 80 192.168.1.1 Puerto 80 Port forwarding table 192.168.1.5

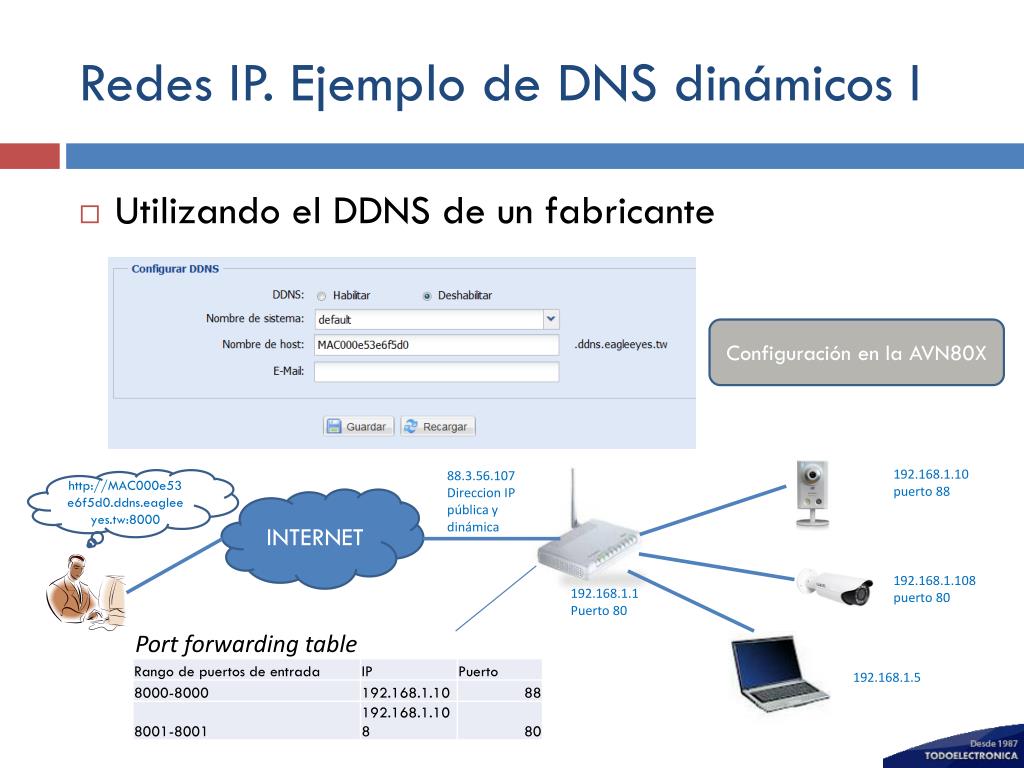

  11. Redes IP. Ejemplo de DNS dinámicos I • Utilizando el DDNS de un fabricante Configuración en la AVN80X 192.168.1.10 puerto 88 88.3.56.107 Direccion IP pública y dinámica http://MAC000e53e6f5d0.ddns.eagleeyes.tw:8000 INTERNET 192.168.1.108 puerto 80 192.168.1.1 Puerto 80 Port forwarding table 192.168.1.5

  12. Redes. Ejemplo de DNS dinámicos II • Utilizando el DDNS de Visiotech Configuración en el servidor de DDNS de Visiotech www.cctvddns.net Configuración en el grabador

  13. Herramientas adicionales • La página www.ping.eu permite saber cuál es nuestra IP pública y si los puertos de una máquina están correctamente abiertos.

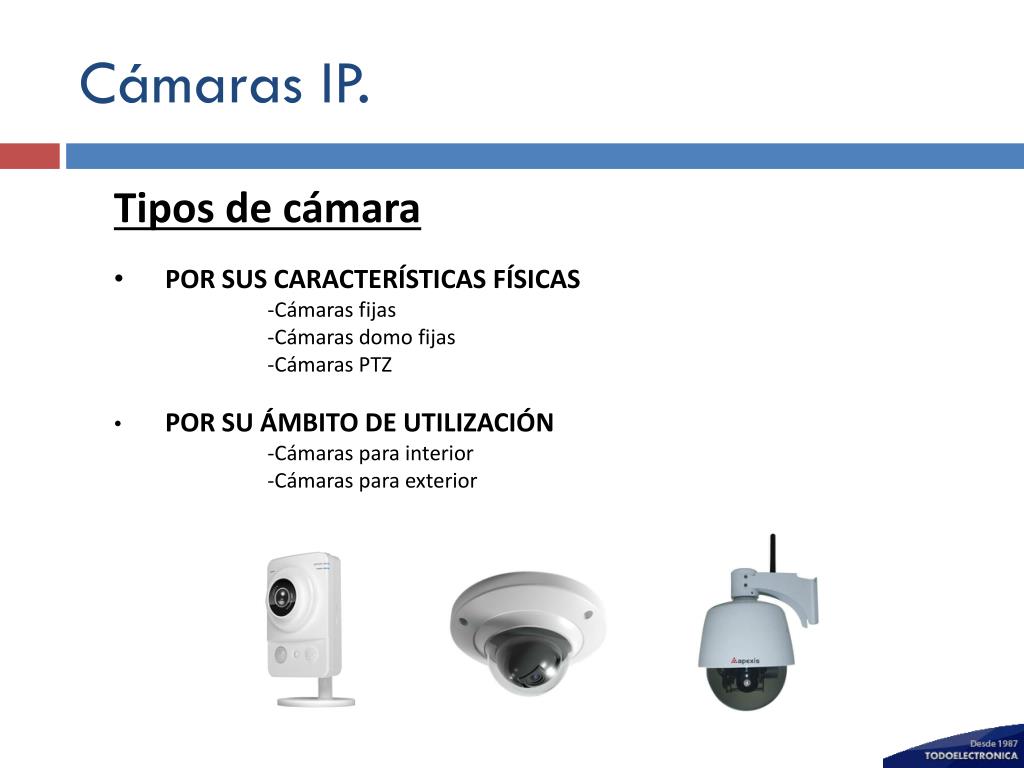

  14. Cámaras IP. • Tipos de cámara • POR SUS CARACTERÍSTICAS FÍSICAS • -Cámaras fijas • -Cámaras domo fijas • -Cámaras PTZ • POR SU ÁMBITO DE UTILIZACIÓN • -Cámaras para interior • -Cámaras para exterior

  15. Cámaras IP. Conexión. • Conexión de cámaras IP Cable de red Switch/router Alimentación

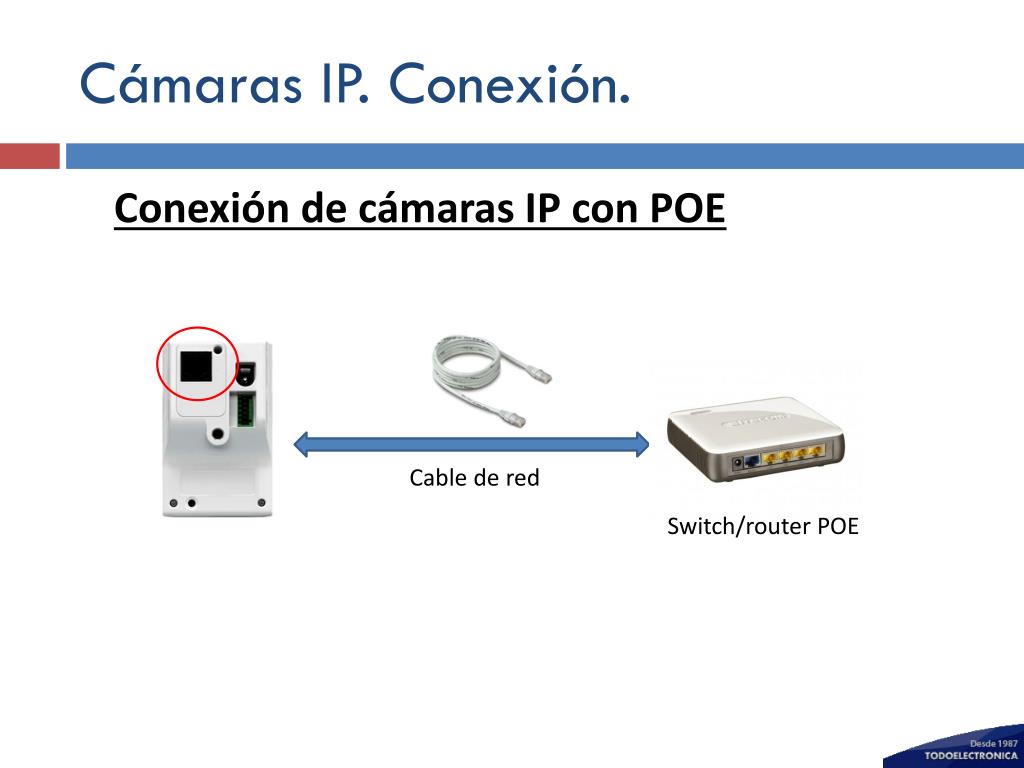

  16. Cámaras IP. Conexión. • Conexión de cámaras IP con POE Cable de red Switch/router POE

  17. Cámaras IP. Elementos. • ELEMENTOS PRINCIPALES: • - Sensor de imagen • - Objetivo • - Sensibilidad lumínica • - Exposición • - Montaje de objetivo • - Tipo de iris • - Carcasa • - Soporte • - Filtro ICR • CARACTERÍSTICAS PRINCIPALES: • - Técnica de barrido de imágenes • - Resolución • - Compensación de contraluz • - Zonas de exposición • - Máscaras de privacidad • - etc.

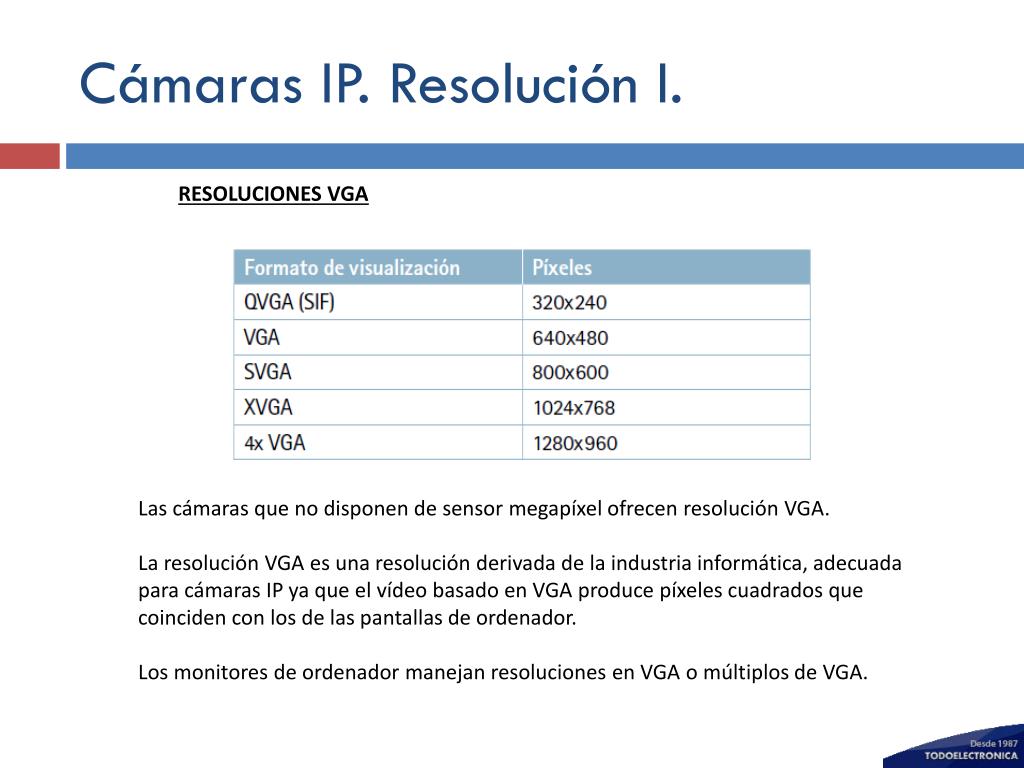

  18. Cámaras IP. Resolución I. • RESOLUCIONES VGA • Las cámaras que no disponen de sensor megapíxel ofrecen resolución VGA. • La resolución VGA es una resolución derivada de la industria informática, adecuada para cámaras IP ya que el vídeo basado en VGA produce píxeles cuadrados que coinciden con los de las pantallas de ordenador. • Los monitores de ordenador manejan resoluciones en VGA o múltiplos de VGA.

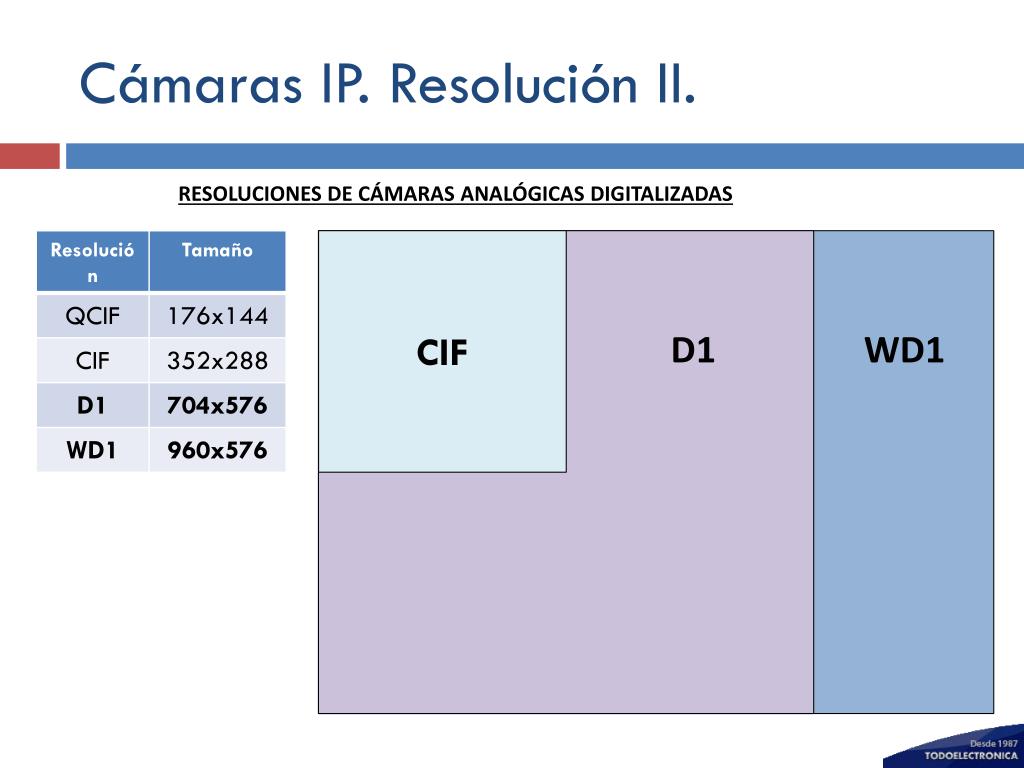

  19. Cámaras IP. Resolución II. • RESOLUCIONES DE CÁMARAS ANALÓGICAS DIGITALIZADAS CIF D1 WD1

  20. Cámaras IP. Resolución III. • RESOLUCIONES MEGAPÍXEL • Una cámara IP con resolución megapíxel utiliza un sensor megapíxel. • La resolución megapíxel proporciona una imagen con un millón de píxeles o más. • La resolución megapíxel ofrecen mucho más detalle y potencial que las cámaras analógicas tradicionales. • - La resolución analógica D1 equivale a 0,4 megapíxel

  21. Cámaras IP. Compresión de vídeo. • MJPEG • Secuencia de vídeo digital compuesta por una serie de imágenes JPEG individuales. • Con más de 16 imágenes por segundo, el ojo humano lo percibe como vídeo en movimiento. • - VENTAJAS • Cada imagen de una secuencia de video puede conservar la misma calidad garantizada que se determina mediante el nivel de compresión elegido para la cámara IP. • Es resistente (si falla un fotograma durante la transmisión, el resto del vídeo no se ve afectado). • Tiene una amplia compatibilidad. • - INCONVENIENTES • No utiliza ninguna técnica de compresión de vídeo para reducir datos, lo que da lugar a una relación de compresión baja para la calidad proporcionada. • 2. MPEG4 • Es MPEG4- Parte 2. • Compatible con aplicaciones de ancho de banda reducido y aplicaciones que requieren imágenes de alta calidad, sin limitaciones de frecuencia de imagen.

  22. Cámaras IP. Compresión de vídeo. • 3. H.264 • H.264 es un estándar de codificación de vídeo, capaz de proporcionar imagen a buena calidad con tasas de compresión notablemente inferiores a los estándares anteriores (MPEG-2, MPEG-4 parte 2, etc.). • Mejora del 80% respecto a MJPEG y hasta del 50% respecto de MPEG4 Parte 2. • Es MPEG4- Parte 10. • Requiere menos ancho de banda y espacio de almacenamiento para los archivos de vídeo. • Se puede lograr una mayor calidad de imagen para una tasa de bits determinada. • Necesita dispositivos de mejor rendimiento.

  23. 3. X-SECURITY- Cámaras profesionales

  24. X-SECURITY. Portfolio soluciones IP - cámaras 1,3 Mpixeles (1280x720) IPC-HD2100 Sensor 1/3” Aptina CMOS POE, 3.6 mm IPC-HDW4100S Sensor 1/3” Aptina CMOS IP66, POE, IR, 2,8 mm, ecoSavvy IPC-HFW4100S Sensor 1/3” Aptina CMOS IP66, POE, IR, 3.6 mm, ecoSavvy IPC-HDBW3100 Sensor 1/3” Aptina CMOS IP66, POE, IR, 2,8-12 mm, microSD IPC-HDW3100 Sensor 1/3” Aptina CMOS POE, IR, 2,8-12 mm, microSD IPC-K100W Sensor 1/3” Aptina CMOS, 3.6 mm, PIR integrado, audio, LED blanco, microSD, Wifi

  25. X-SECURITY. Portfolio soluciones IP - cámaras 2 Mpixeles (1920X1080) IPC-HDW3200 Sensor 1/3” Sony Exmor 3,3-12 mm, PoE, IR, MicroSD, alarmas IPC-HDW3200 Sensor 1/3” Sony Exmor 3,3-12 mm, PoE, IR, MicroSD, alarmas IPC-HFW5200C Sensor 1/3” Sony Exmor 3,3-12mm, IP66, PoE, IR, MicroSD, alarmas, ecoSavvy IPC-HDW3200S Sensor 1/3” Sony Exmor 3,6mm, IP66, PoE, IR IPC-HDB4200C Sensor 1/3” Sony Exmor, MicroSD, POE, 3,6mm, ecoSavvy

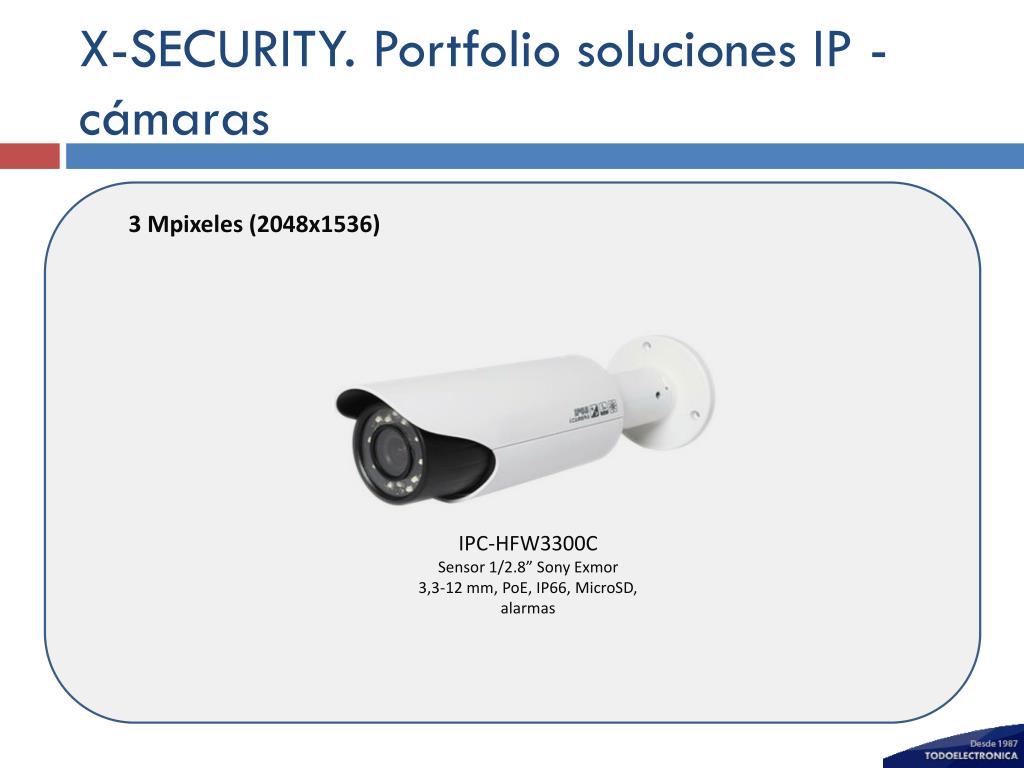

  26. X-SECURITY. Portfolio soluciones IP - cámaras 3 Mpixeles (2048x1536) IPC-HFW3300C Sensor 1/2.8” Sony Exmor 3,3-12 mm, PoE, IP66, MicroSD, alarmas

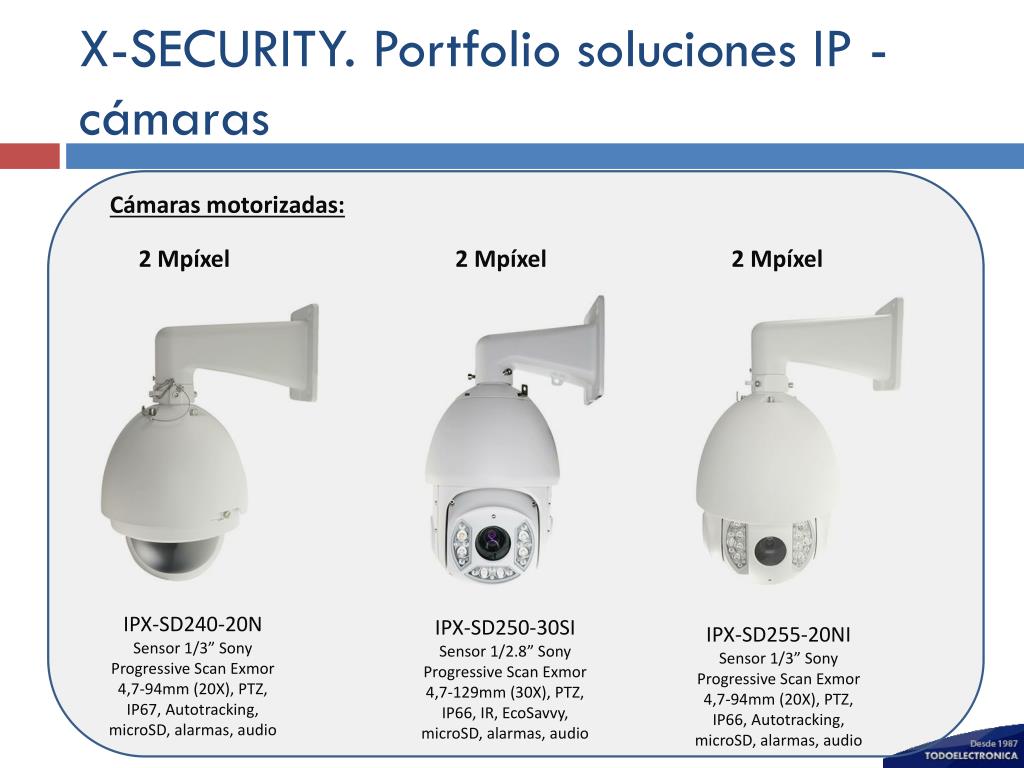

  27. X-SECURITY. Portfolio soluciones IP - cámaras Cámaras motorizadas: 2 Mpíxel 2 Mpíxel 2 Mpíxel IPX-SD240-20N Sensor 1/3” Sony Progressive Scan Exmor 4,7-94mm (20X), PTZ, IP67, Autotracking, microSD, alarmas, audio IPX-SD250-30SI Sensor 1/2.8” Sony Progressive Scan Exmor 4,7-129mm (30X), PTZ, IP66, IR, EcoSavvy, microSD, alarmas, audio IPX-SD255-20NI Sensor 1/3” Sony Progressive Scan Exmor 4,7-94mm (20X), PTZ, IP66, Autotracking, microSD, alarmas, audio

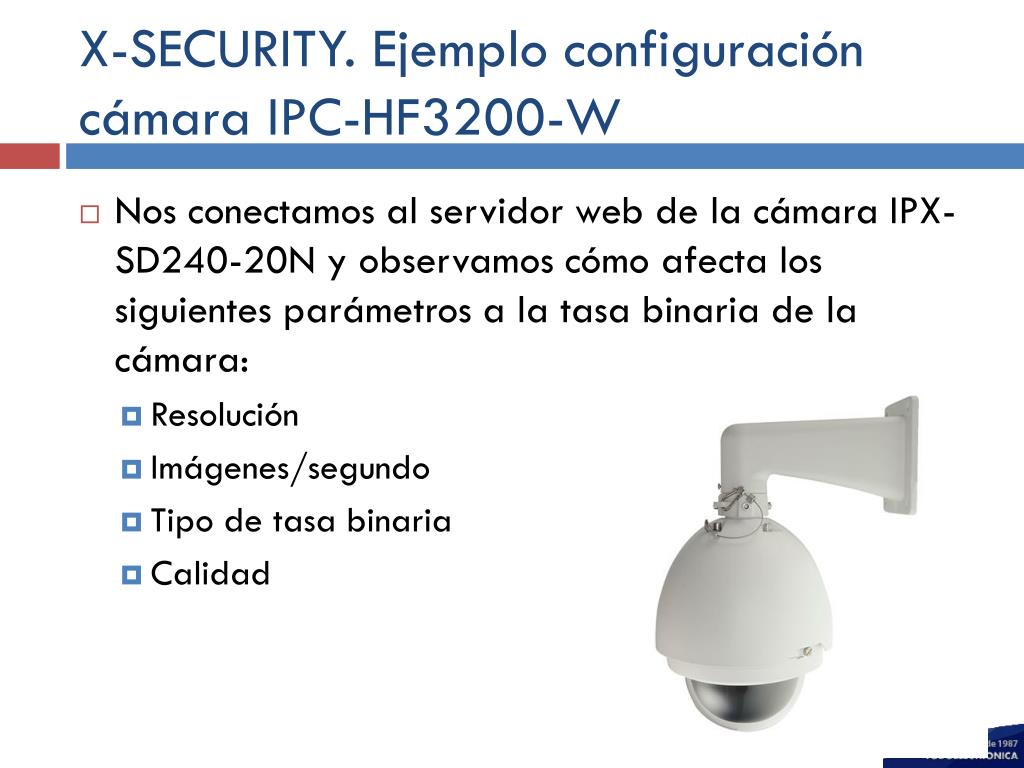

  28. X-SECURITY. Ejemplo configuración cámara IPC-HF3200-W • Nos conectamos al servidor web de la cámara IPX-SD240-20N y observamos cómo afecta los siguientes parámetros a la tasa binaria de la cámara: • Resolución • Imágenes/segundo • Tipo de tasa binaria • Calidad

  29. X-SECURITY : Vídeo almacenado en una memoria SD de 32 GB • Teniendo en cuenta que la tasa binaria puede variar entre 56Kbps a 8.192Kbps según la resolución, imágenes por segundo y calidad seleccionadas suponemos 4 escenarios ficticios para una tarjeta microSD de 32 GB: Nota – Las tasas binarias han sido tomadas aproximando al valor superior.

  30. X-SECURITY. Portfolio soluciones IP - grabadores NVR5216-8P Grabador que admite hasta 16 cámaras IP. Ancho de banda soportado: 128 Mbps 8 entradas de alarma 3 salidas de alarma Espacio para 2 discos duros 8 puertos PoE NVR5216 Grabador que admite hasta 16 cámaras IP. Ancho de banda soportado: 128 Mbps. Resolución máxima de grabación por canal de 5 Megapixel. 8 entradas de alarma 3 salidas de alarma Espacio para 2 discos duros

  31. X-SECURITY. Portfolio soluciones IP - grabadores NVR5232-8P Grabador que admite hasta 32 cámaras IP. Ancho de banda soportado: 128 Mbps 8 entradas de alarma 3 salidas de alarma Espacio para 2 discos duros 8 puertos PoE • NVR3108 • Grabador que admite hasta 8 cámaras IP. • Ancho de banda soportado: 32 Mbps • 100 imágenes/seg @1080p (4 cámaras a 25 fps) • 200 imágenes /seg @720p (8 cámaras a 25 fps) • Sin alarmas • Espacio para 1 disco duro

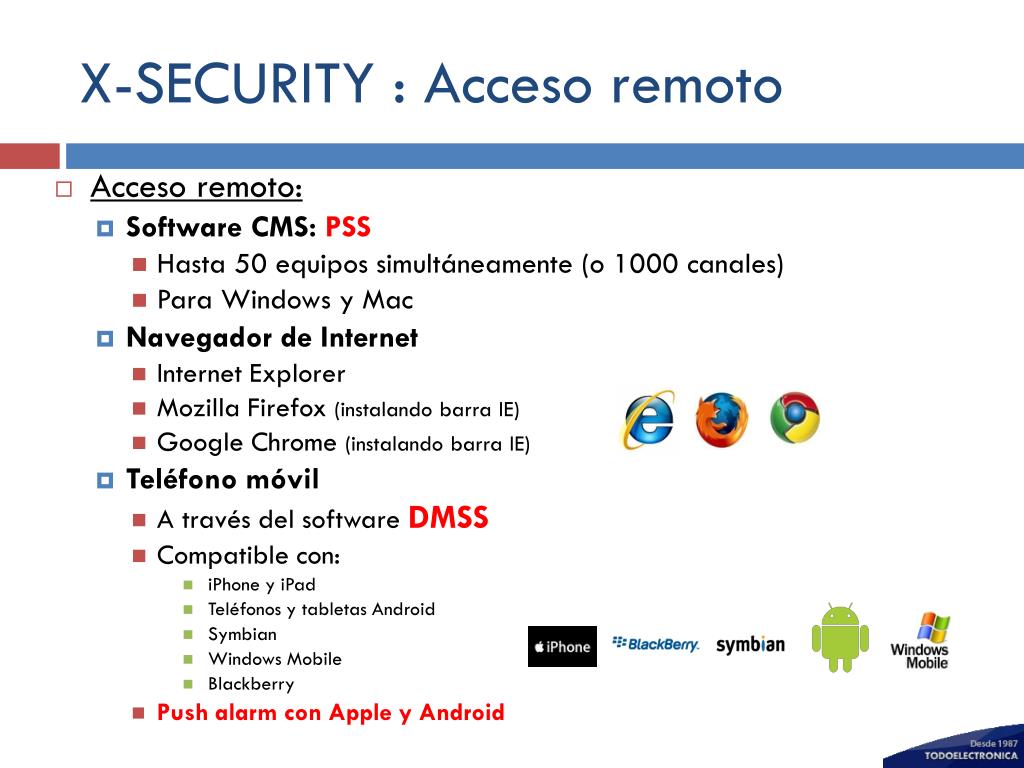

  32. X-SECURITY : Acceso remoto • Acceso remoto: • Software CMS: PSS • Hasta 50 equipos simultáneamente (o 1000 canales) • Para Windows y Mac • Navegador de Internet • Internet Explorer • Mozilla Firefox (instalando barra IE) • Google Chrome (instalando barra IE) • Teléfono móvil • A través del software DMSS • Compatible con: • iPhone y iPad • Teléfonos y tabletas Android • Symbian • Windows Mobile • Blackberry • Pushalarm con Apple y Android

  33. 4. SAFIRE –Cámaras profesionales

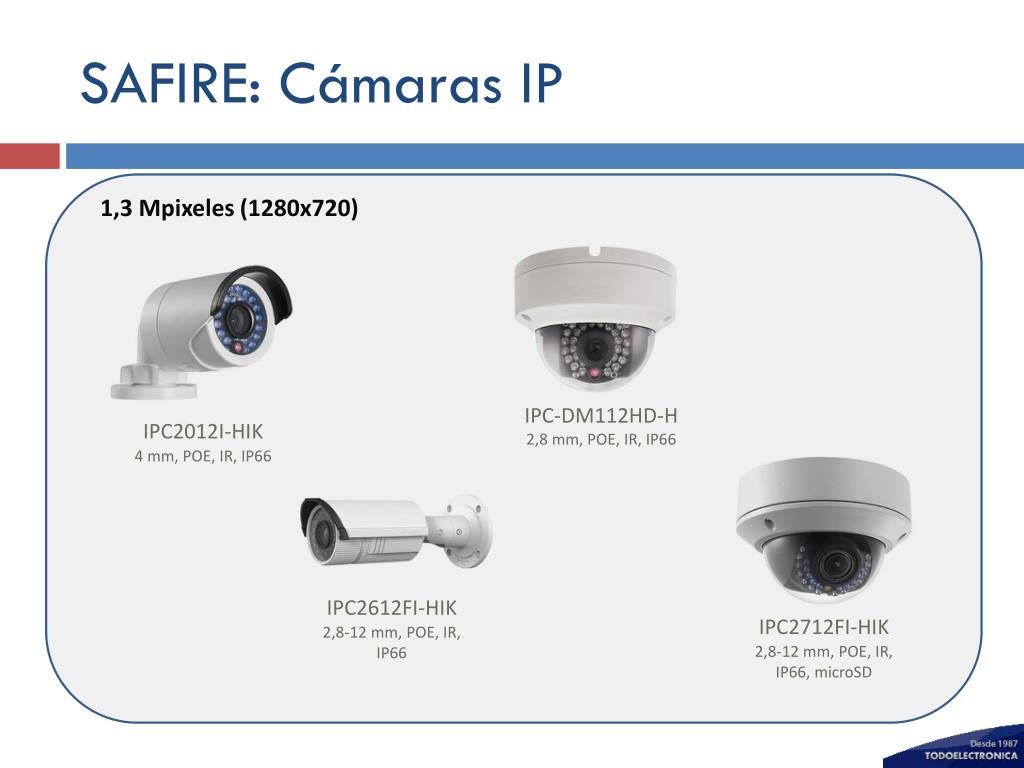

  34. SAFIRE: Cámaras IP 1,3 Mpixeles (1280x720) IPC2712FI-HIK 2,8-12 mm, POE, IR, IP66, microSD IPC2012I-HIK 4 mm, POE, IR, IP66 IPC-DM112HD-H 2,8 mm, POE, IR, IP66 IPC2612FI-HIK 2,8-12 mm, POE, IR, IP66

  35. SAFIRE: Cámaras IP 3 Mpixeles (2048x1536) IPC2732FI-HIK 2,8-12 mm, POE, IR, IP66, microSD IPC2032I-HIK 4 mm, POE, IR, IP66 IPC2132I-HIK 4 mm, POE, IR, IP66 IPC-CV612FH-H 2,8-12 mm, POE, IR, IP66

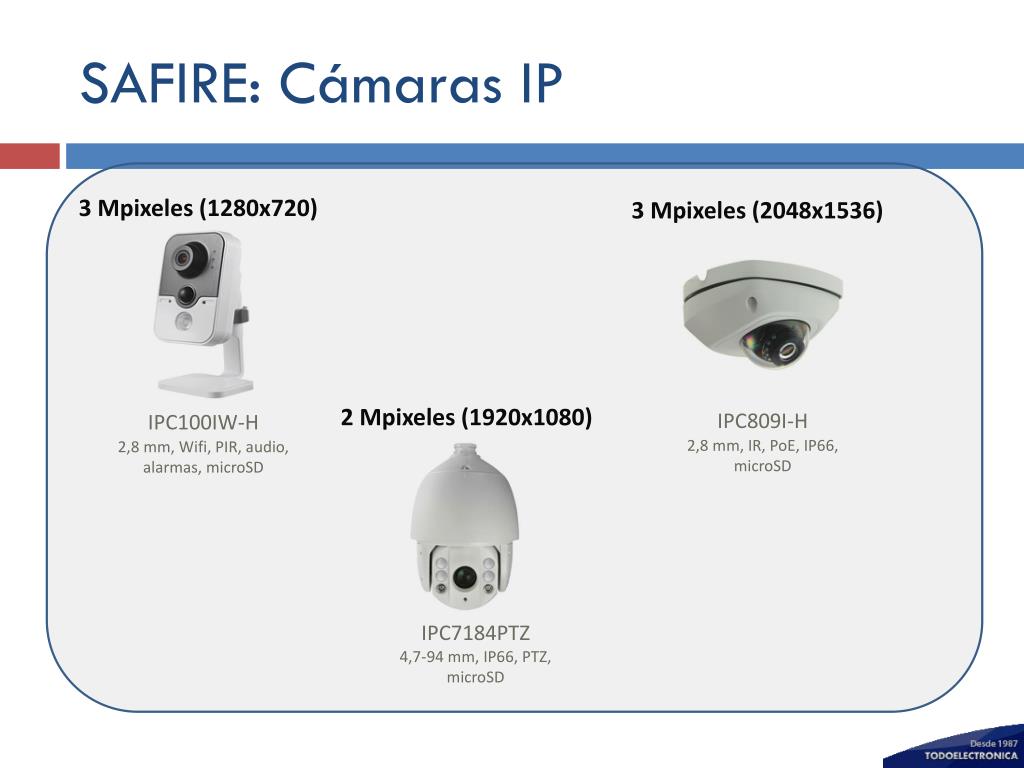

  36. SAFIRE: Cámaras IP 3 Mpixeles (1280x720) 3 Mpixeles (2048x1536) 2 Mpixeles (1920x1080) IPC809I-H 2,8 mm, IR, PoE, IP66, microSD IPC100IW-H 2,8 mm, Wifi, PIR, audio, alarmas, microSD IPC7184PTZ 4,7-94 mm, IP66, PTZ, microSD

  37. SAFIRE: Grabadores IP NVR7108NI-SL -Grabador IP -Hasta 8 canales -Ancho de banda: 40 Mbps -1 entrada de audio RCA -2 salidas de vídeo: HDMI y VGA -1 salida de audio RCA -Dual stream -Resolución máxima por canal 5 Mpíxel -1 disco duro interno (hasta 4 TB) -Modos de grabación: manual, programada por detección de movimiento o alarma -Sin puerto RS485 -Sin alarmas

  38. SAFIRE: Grabadores IP NVR6216-H -Grabador IP -Hasta 16 canales -Ancho de banda: 80 Mbps -1 entrada de audio RCA -2 salidas de vídeo: HDMI y VGA -1 salida de audio RCA -Dual stream -Resolución máxima por canal 5 Mpíxel -2 discos duros internos (hasta 4 TB) -Modos de grabación: manual, programada por detección de movimiento o alarma -Puerto RS485 para control cámaras PTZ -Sin alarmas

  39. SAFIRE: Grabadores IP

  40. Safire: Acceso remoto • Acceso remoto: • Software CMS: iVMS-4200 • Hasta 256 equipos simultáneamente (o 1024 canales) • Para Windows y Mac • Navegador de Internet • Internet Explorer • Teléfono móvil • A través del software iVMS-4500 • Compatible con: • iPhone • iPad • Android

  41. 5.A. ApexisCámaras para entornos soho

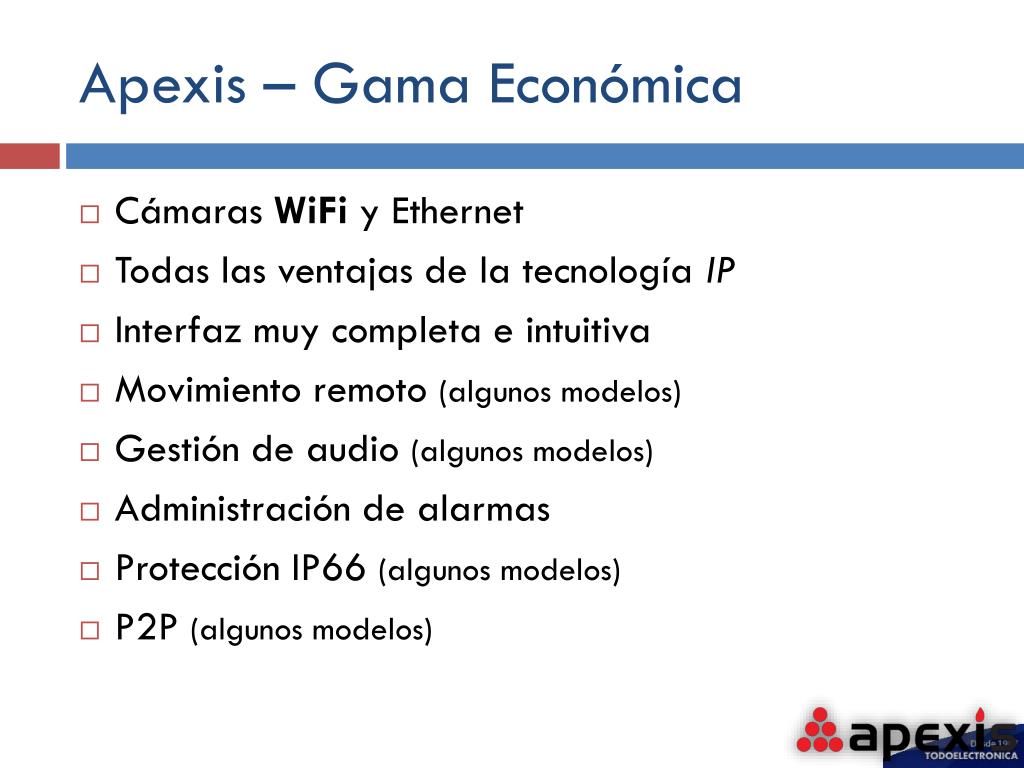

  42. Apexis – Gama Económica • Cámaras WiFi y Ethernet • Todas las ventajas de la tecnología IP • Interfaz muy completa e intuitiva • Movimiento remoto (algunos modelos) • Gestión de audio (algunos modelos) • Administración de alarmas • Protección IP66 (algunos modelos) • P2P (algunos modelos)

  43. Apexis – Modelos disponibles

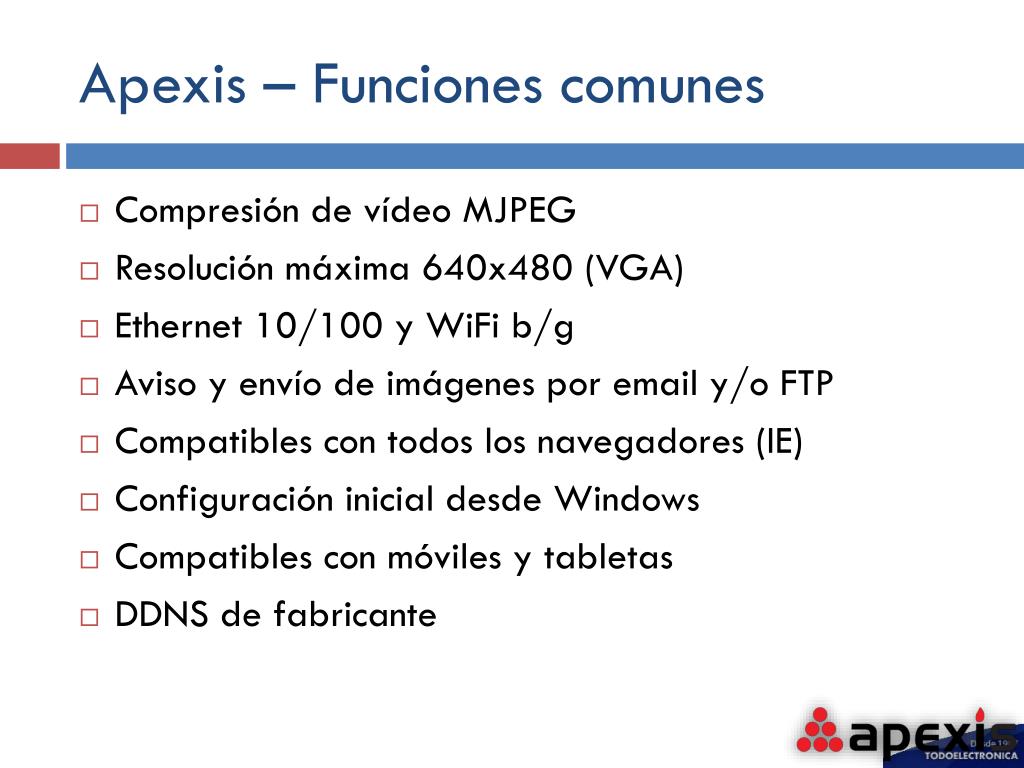

  44. Apexis – Funciones comunes • Compresión de vídeo MJPEG • Resolución máxima 640x480 (VGA) • Ethernet 10/100 y WiFi b/g • Aviso y envío de imágenes por email y/o FTP • Compatibles con todos los navegadores (IE) • Configuración inicial desde Windows • Compatibles con móviles y tabletas • DDNS de fabricante

  45. Apexis – Instalación • Montamos la cámara (antena, soporte, conexiones…) • Instalamos el IPCameraSetup • Ejecutamos el IP Camera Tool • Habilitamos los ActiveX • Configuramos la cámara • WiFi • Acceso remoto • Establecemos alarmas

  46. Apexis – Manejo • Comprensión del OSD de la cámara

  47. Apexis – Resumen • Muy económicas • Limitaciones • Campo de mercado • Usuario comprometido • Consumo • Visión a distancia

  48. 5.b. EASYNCámaras para entornos soho

  49. EasyN – IPC-HD137PT-W • IPC-HD137PT-W • -Resolución 720p • -Plug & Play • Escaneo de código QR • -Sensor 1/4" CMOS color • -3,6 mm • -Ángulo de visualización: 90˚ • -8 LEDs IR • -Tarjeta microSD, hasta 32 GB • -Movimiento PT • -Alarmas • 1 entrada • 1 salida • -Audio bidireccional • -ONVIF compatible

  50. 5.C. WANSVIEWCámaras para entornos soho
