  1. Semiconductori intrinseci n=p=ni Dependenta exponentiala domina dependenta in T3/2

  2. Semiconductori extrinseci. Doparea Impurificare controlata - dopare Dopanti din grupa a V-a , cu 5 electroni de valenta: As, P, Bi, Sb Donori de electroni Creaza electroni liberi suplimentari (care nu au goluri ca perechi)

  3. Dopanti din grupa a III-a, cu 3 electroni de valenta : B, In, Ga Acceptori de electroni – creaza goluri suplimentare (care nu au electroni ca perechi)

  4. La temperatura camerei toti atomii donori sunt ionizati. n>>ni n=ND Dar n.p=ni2 Deci p=ni2/ND Exemplu Si, ni de ordinul 1010/cm3 Dopat cu 1015/cm3 are n= 1015/cm3 p=105/cm3 Situatie similara in cazul doparii de tip p. Concentratia de goluri este egala cu aceea a atomilor acceptori. Concentratia electronilor (deveniti minoritari) este mult mai mica.

  5. Jonctiunea p-n Electroni majoritari Goluri minoritare Goluri majoritare Electroni minoritari golurile + + + Difuzie: electronii - - -

  6. Cimpul electric aparut se opune difuziei !!!

  7. NA ND Regiune golita de sarcini (depletion region) – fara purtatori liberi Curenti la echilibru difuzie + + + golurile cimp (drift) Toti curentii sunt egali ! + + + difuzie electronii - - - cimp (drift) - - -

  8. + + + difuzie golurile cimp (drift) + + + - - - difuzie electronii cimp (drift) - - - Curent electric

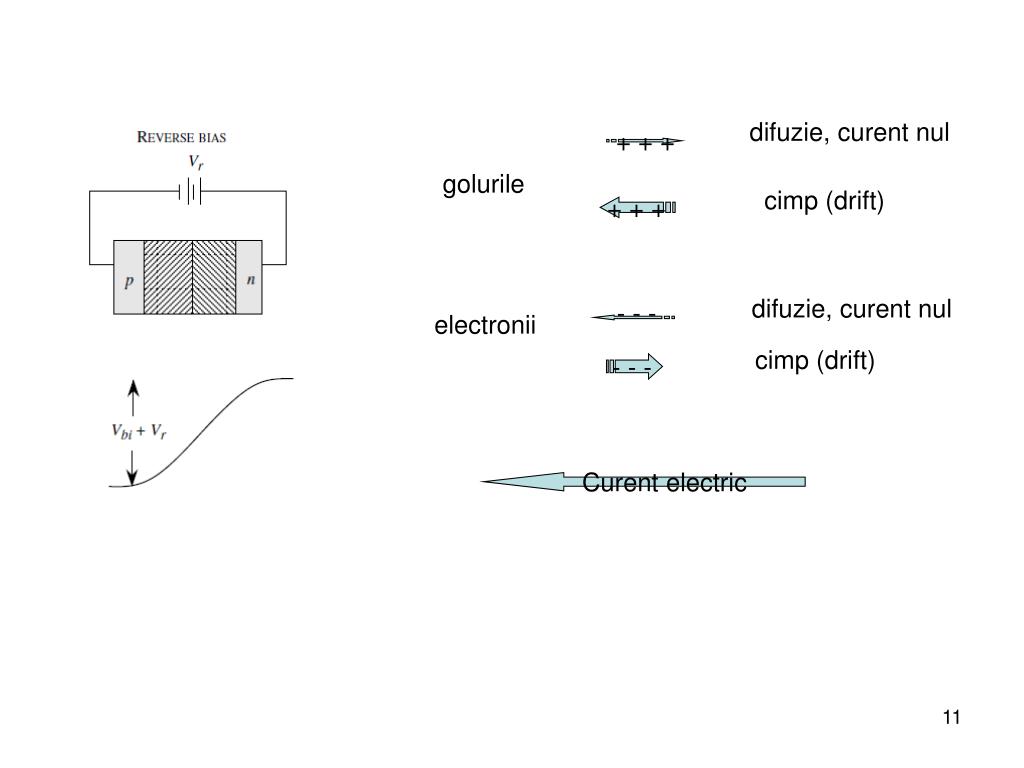

  9. difuzie, curent nul + + + golurile cimp (drift) + + + difuzie, curent nul electronii - - - cimp (drift) - - - Curent electric

  10. VT=kT/e La Ge, m=1 La Si, m=1 la curenti medii si mari, si m=2 la cuernti mici Ge, IS de ordinul microamperilor

  11. La fiecare crestere a tensiunii cu 18 mV curentul se dubleaza. La fiecare crestere a tensiunii cu 60 mV curentul creste de 10 ori.

  12. Aplicatii ale diodelor Redresarea Redresarea monoalternanta

  13. Diode redresoare de 1A

  14. I U Modelarea diodei Liniarizarea pe portiuni a caracteristicii Dioda ideala: fie circuit inrerupt, fie scurtcircuit In conductie, pe dioda cade tensiunea VF.

  15. Redresarea dubla alternanta

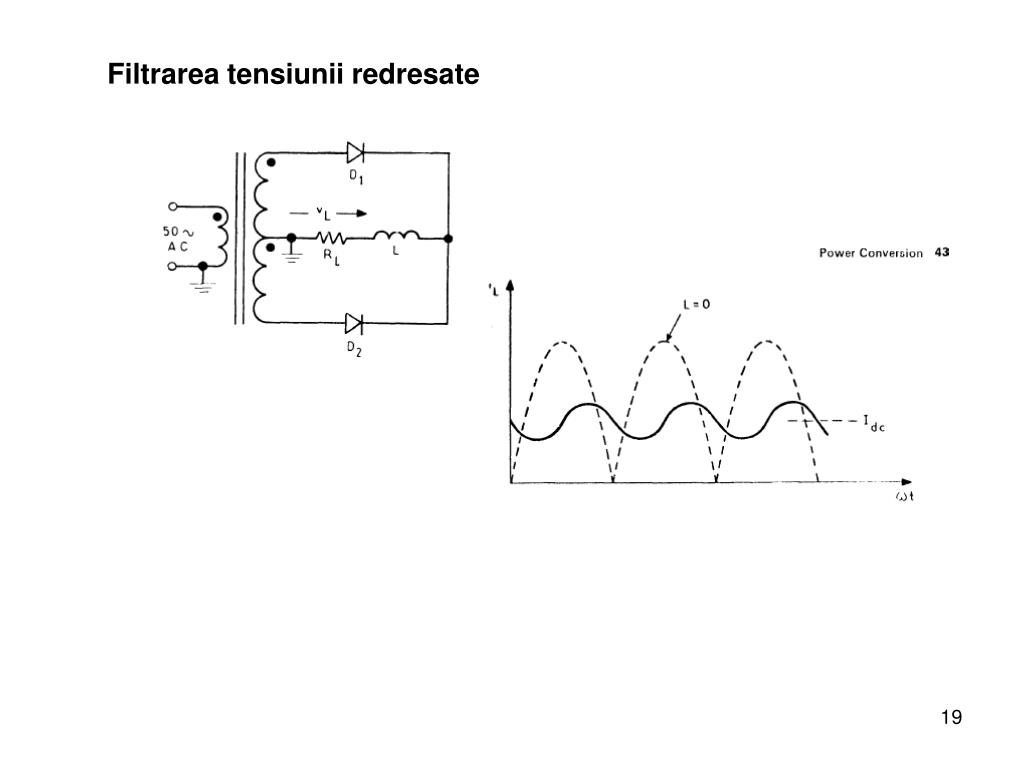

  16. Filtrarea tensiunii redresate
