  1. Contenido 1. Introducción a la Cartografía Temática 2. Principios de Geodesia y Cartometría 3. Expresión cartográfica: (a) Clasificación de variables, (b) variables visuales y compilación cartográfica 4. Principios y reglas de rotulación cartográfica

  2. Componente espacial y componente temática MAPA espacial Temática Temporal

  3. La forma de la Tierra • Esfera, elipsoide y geoide • Proyecciones geográficas • Distorsiones • Elección de la proyección • Proyecciones más empleadas. Clasificación • Sistemas de referencia • Coordenadas cartesianas • Coordenadas geográficas • El sistema de referencia UTM

  4. Proyecciones geográficas • Proceso • Distorsiones • Familias de proyecciones • Transformaciones • Traslación • Rotación • Escala

  5. Proyecciones geográficas - proceso Tierra - geoide Mejor ajuste (geodesia) Elipsoide de referencia Reducción a la esfera perfecta Globo de referencia Transformación Proyección

  6. Proyecciones geográficas - proceso

  7. Proyecciones geográficas - distorsiones • Conforme – preserva los ángulos (forma) • Equivalente – preserva la proporcionalidad de las áreas (tamaño) • Equidistante – preserva las distancias • A lo largo de una o varias líneas: Linear • Alrededor de algunos puntos: Puntual

  8. No conforme conforme

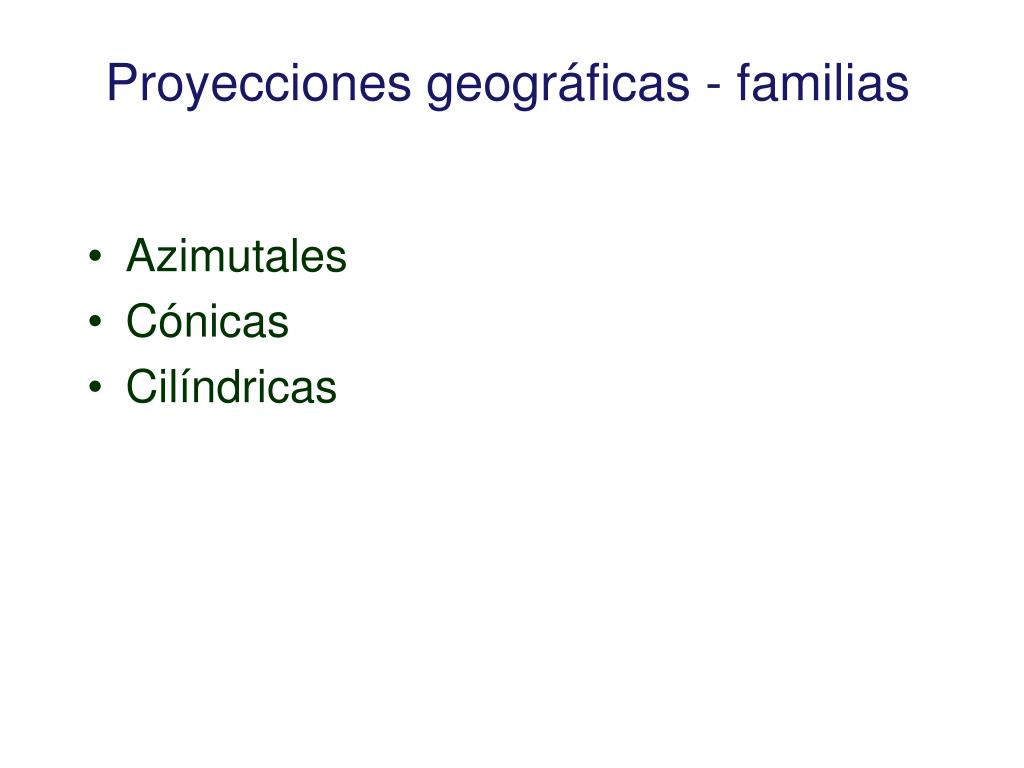

  9. Proyecciones geográficas - familias • Azimutales • Cónicas • Cilíndricas

  10. Según la superficie de proyección

  11. Atlas General de Santillana Cilíndricas Cónicas Azimutales

  12. Elección de proyección • Finalidad del mapa • Conforme : ángulos • Equivalente : áreas • Equidistante : • Linear • Puntual • Apariencia • Forma de la zona a representar

  13. Sistemas de coordenadas • Coordenadas geográficas: • Latitud y longitud • Coordenadas rectangulares o planares • Origen • Sistema cartesiano • Origen y malla • Datum • Valores negativos

  14. Latitud • Distancia angular entre el ecuador y un punto determinado del planeta medida a lo largo del meridiano desde ese mismo punto angular

  15. Longitud • Distancia angular entre un punto dado de la superficie terrestre y el meridiano que se tome como 0° (es decir el meridiano base), tomando como centro angular el centro de la Tierra

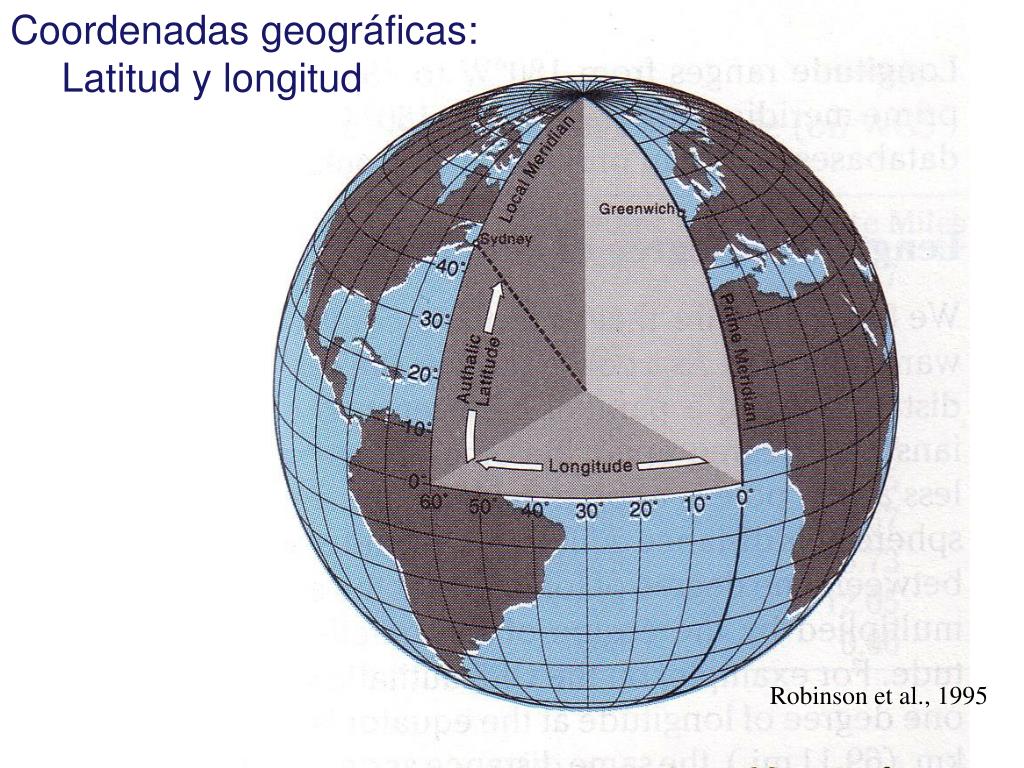

  16. Coordenadas geográficas: • Latitud y longitud Robinson et al., 1995

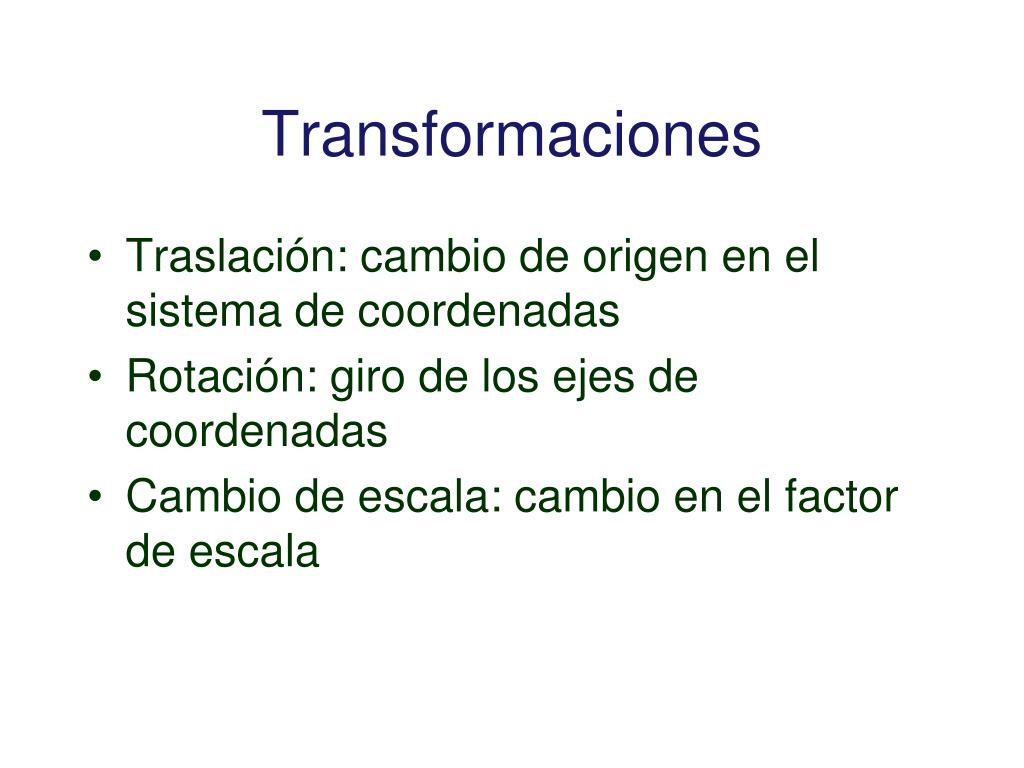

  17. Transformaciones • Traslación: cambio de origen en el sistema de coordenadas • Rotación: giro de los ejes de coordenadas • Cambio de escala: cambio en el factor de escala

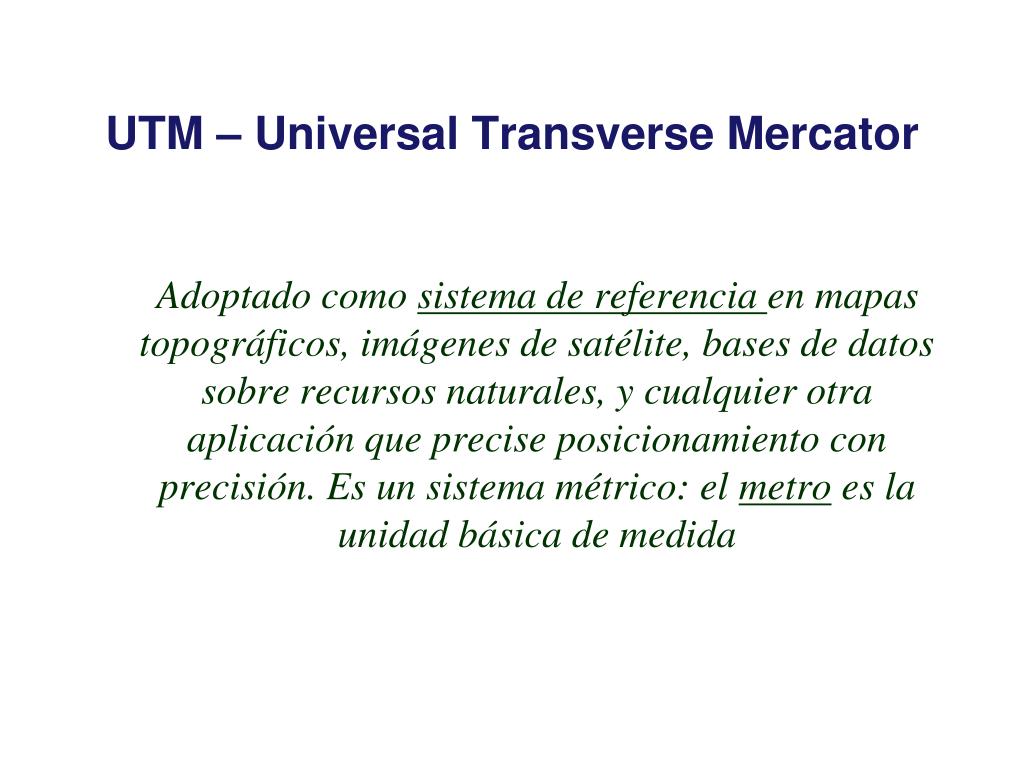

  18. UTM – Universal TransverseMercator Adoptado como sistema de referencia en mapas topográficos, imágenes de satélite, bases de datos sobre recursos naturales, y cualquier otra aplicación que precise posicionamiento con precisión. Es un sistema métrico: el metro es la unidad básica de medida

  19. UTM - Descripción • La Tierra es dividida, entre los 84ºN y los 80ºS, en columnas de 6º de longitud. Cada una de estas columnas es llamada ZONA y es numerada de 1 a 60 en dirección Este, comenzando en el meridiano 180º • Las filas están nombradas con letras, de C a X, omitiendo I y O, desde la latitud 80ºS. La altura de estas celdillas es de 8º en el hemisferio Sur y también de 8 grados entre latitudes 0 y 72 del hemisferio Norte. Es de 12º entre latitudes 72 y 84 en el Norte.

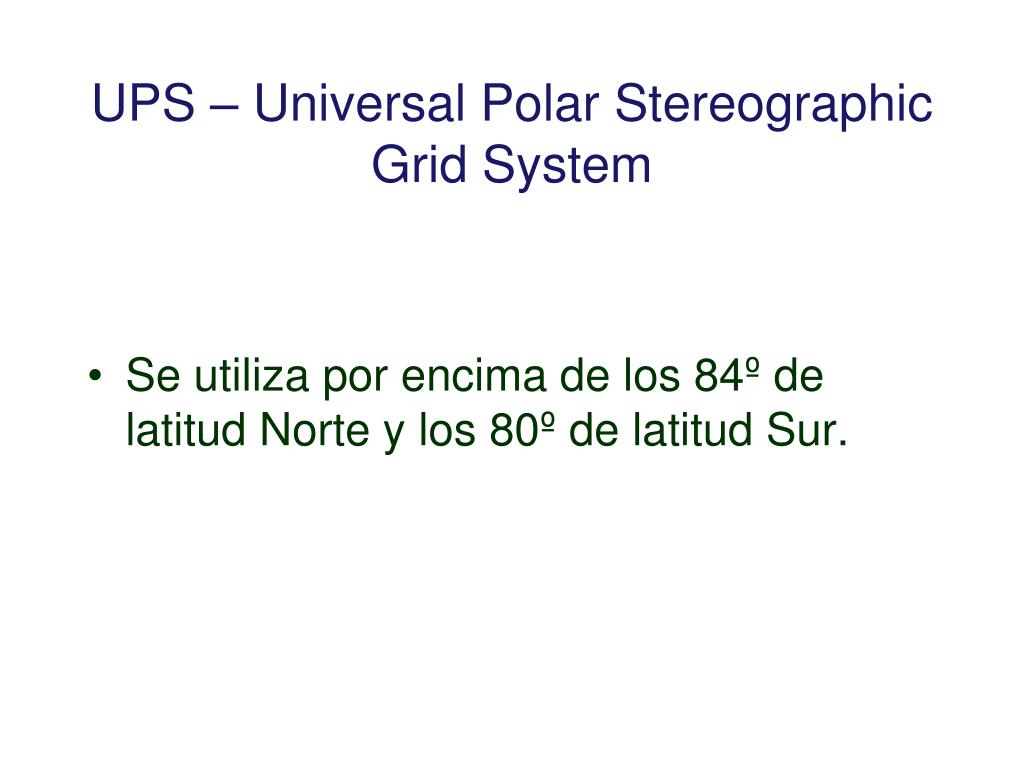

  20. UPS – Universal Polar StereographicGridSystem • Se utiliza por encima de los 84º de latitud Norte y los 80º de latitud Sur.

  21. Bibliografía • Cauvin et al, 2007-8, Cartographie Thématique, 5 vols. Paris, Ed Hermès-Lavoisier. • Cauvin et al, 2010, Thematic Cartography, 3 vols. Londres, Ed Wiley • Dent, B. (1996): Cartography. Thematic Map Design, London: Wm. C. Brown Publishers. • Franco Rey, J. (1999): Nociones de topografía, geodesia y cartografía, Cáceres: Universidad de Extremadura, Servicio de Publicaciones. • Raisz, E. (1974): Cartografía general, Barcelona: Omega. • Richardus, P. y Adler, R. (1972). Map projections for geodesists, cartographers and geographers. Amsterdam, North-Holland Publishing. • Robinson, A, Morrison, J, Muehrcke, P, Kimerling, A y Guptill, S (1987 ): Elementos de cartografía, Barcelona : Omega. • Santamaría Peña, J. (2000): Apuntes de cartografía y proyecciones cartográficas, Logroño: Universidad de la Rioja, Servicio de Publicaciones.
