  1. Segurança Medicina Enfermagem Psicologia Profissionais integrados Atuação integrada Soluções compartilhadas Sistema de Gestão de Saúde e Segurança do Trabalho - SGS

  2. AUTORES Gabriel José de Campos Júnior José Amaro de Moura Santos Paulete Terenzi Martins de Carvalho Walnéia Cristina de Almeida Moreira Willes de Oliveira e Souza

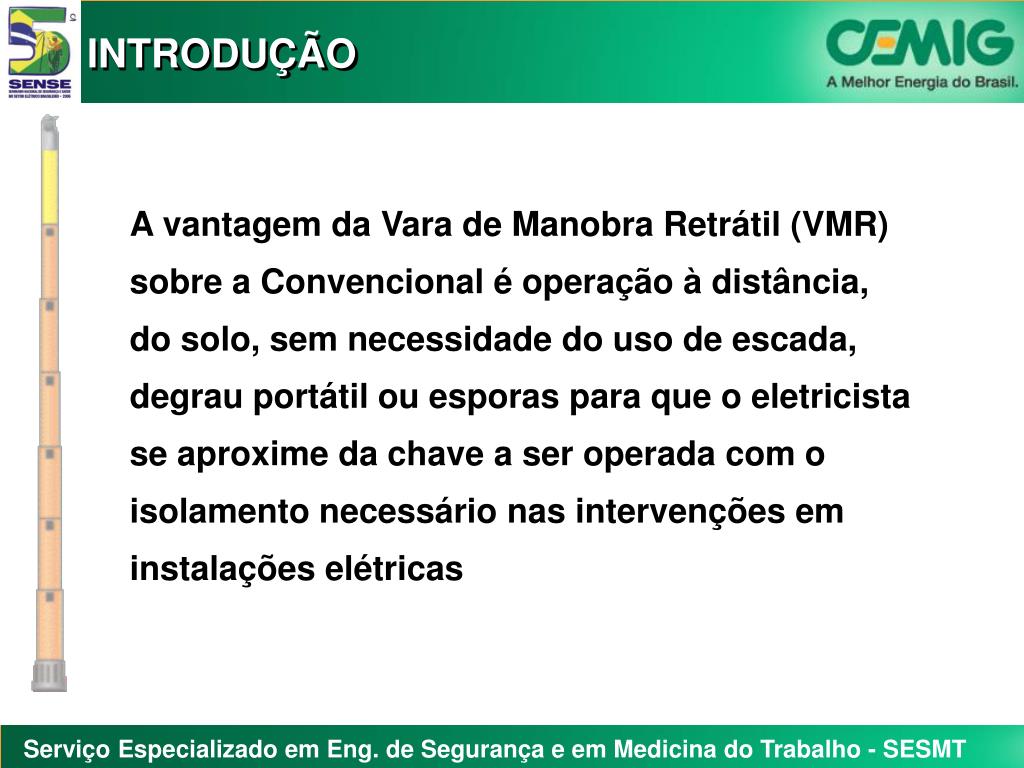

  3. INTRODUÇÃO A vantagem da Vara de Manobra Retrátil (VMR) sobre a Convencional é operação à distância, do solo, sem necessidade do uso de escada, degrau portátil ou esporas para que o eletricista se aproxime da chave a ser operada com o isolamento necessário nas intervenções em instalações elétricas

  4. Nº deElementos ComprimentoExtendido (mm) ComprimentoRecolhido (mm) DiâmetroSeção Base (mm) PesoAprox. (kg) 2 2.580 1.420 33,00 1,10 3 3.800 1.470 37,00 1,60 4 5.000 1.520 41,00 2,20 5 6.410 1.570 45,00 2,80 6 7.750 1.620 49,00 3,60 7 9.280 1.680 53,00 4,80 Vara de Manobra Retrátil

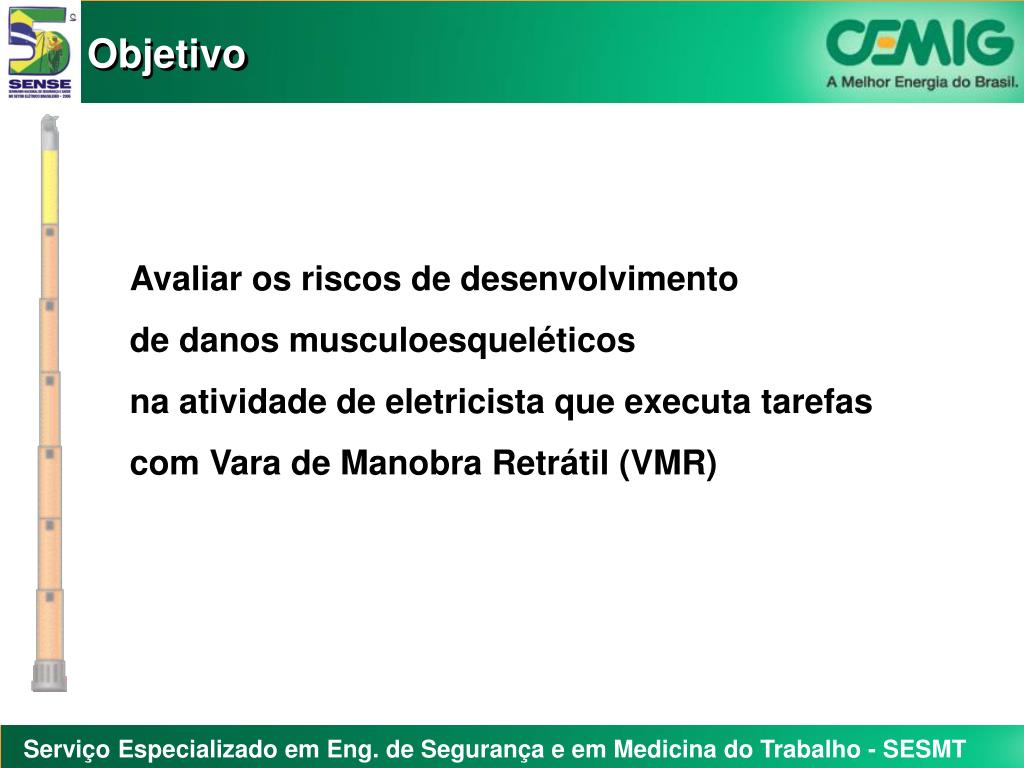

  5. Objetivo Avaliar os riscos de desenvolvimento de danos musculoesqueléticos na atividade de eletricista que executa tarefas com Vara de Manobra Retrátil (VMR)

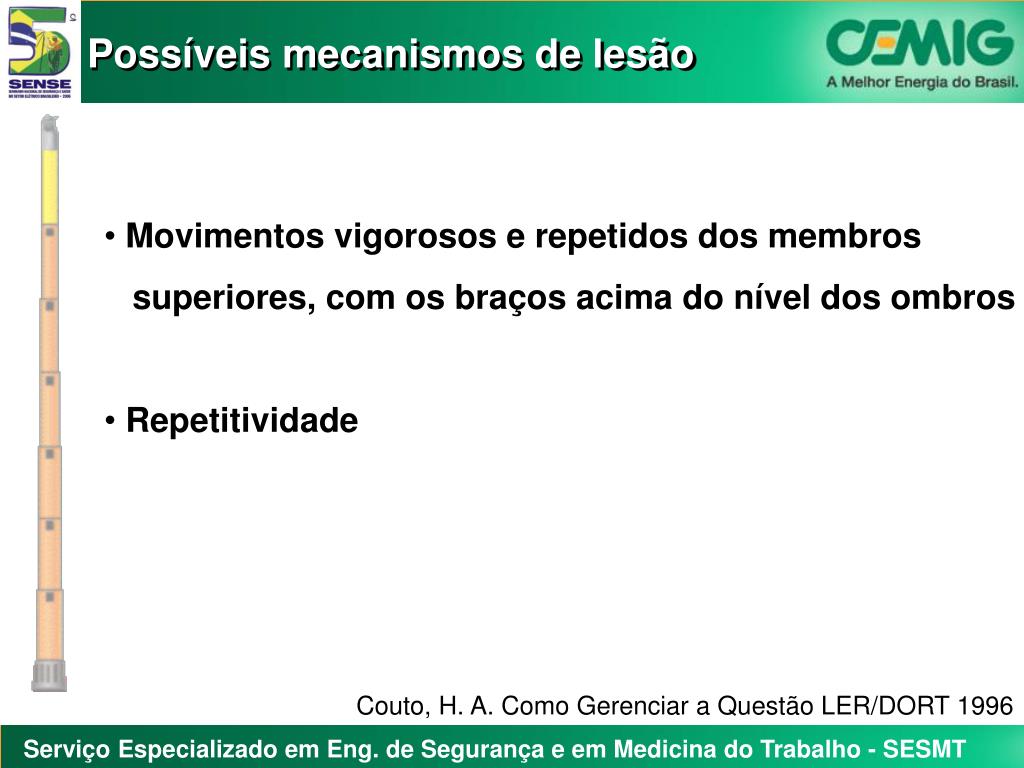

  6. Possíveis mecanismos de lesão • Movimentos vigorosos e repetidos dos membros • superiores, com os braços acima do nível dos ombros • Repetitividade Couto, H. A. Como Gerenciar a Questão LER/DORT 1996

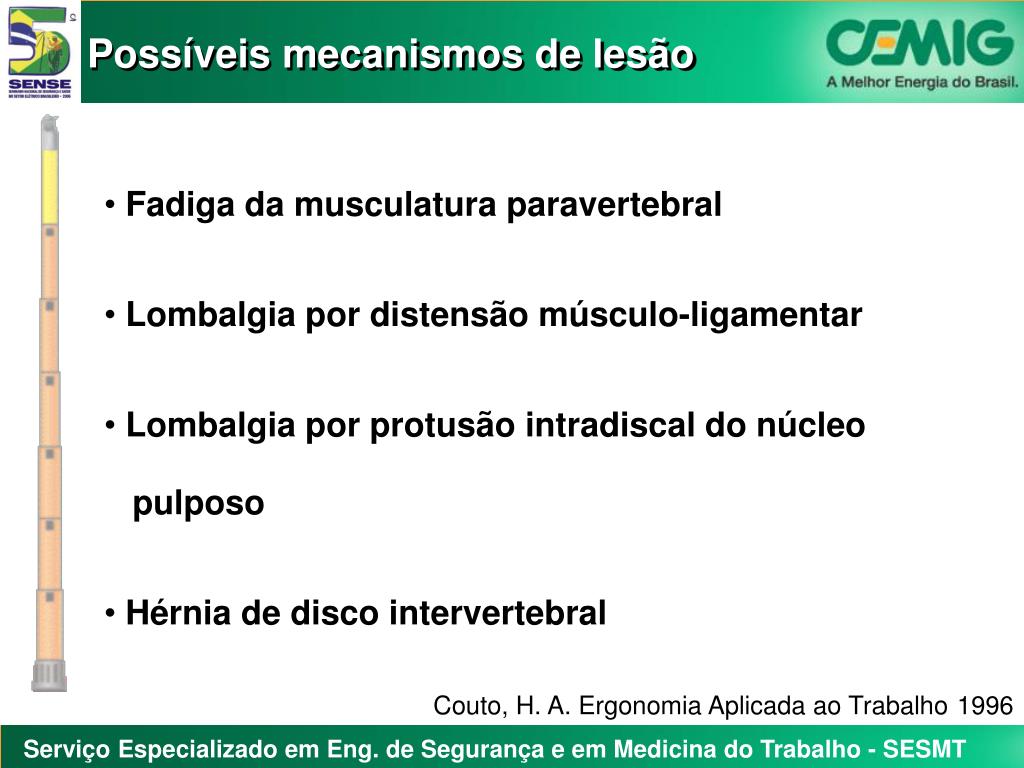

  7. Possíveis mecanismos de lesão • Fadiga da musculatura paravertebral • Lombalgia por distensão músculo-ligamentar • Lombalgia por protusão intradiscal do núcleo • pulposo • Hérnia de disco intervertebral Couto, H. A. Ergonomia Aplicada ao Trabalho1996

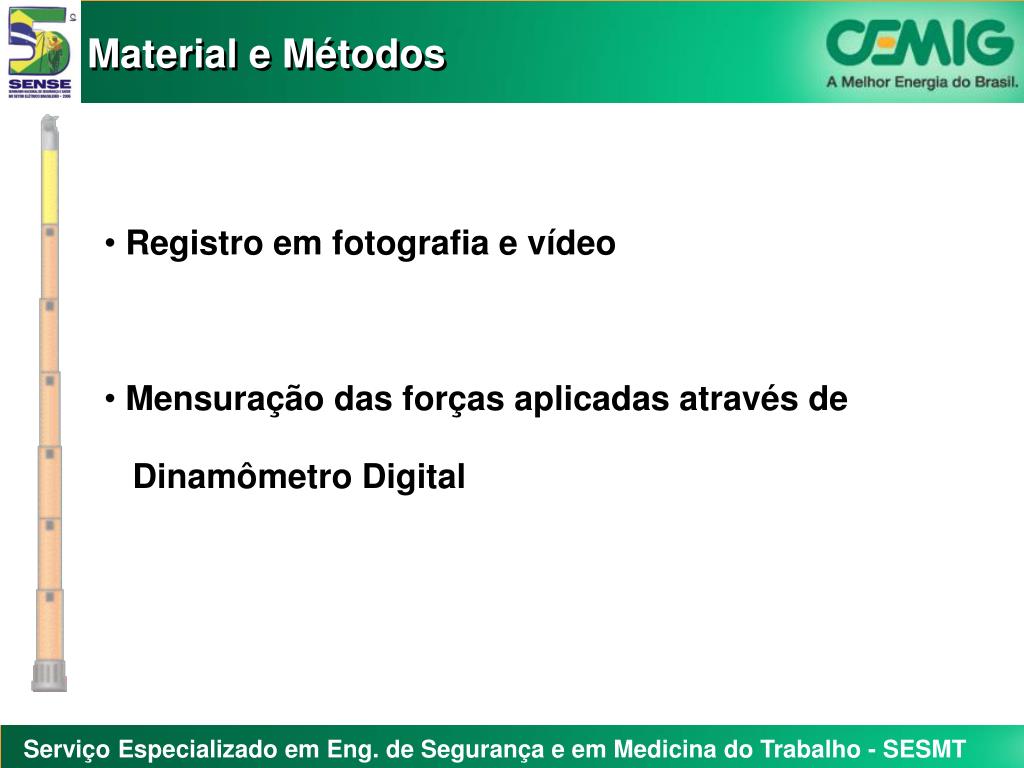

  8. Material e Métodos • Registro em fotografia e vídeo • Mensuração das forças aplicadas através de • Dinamômetro Digital

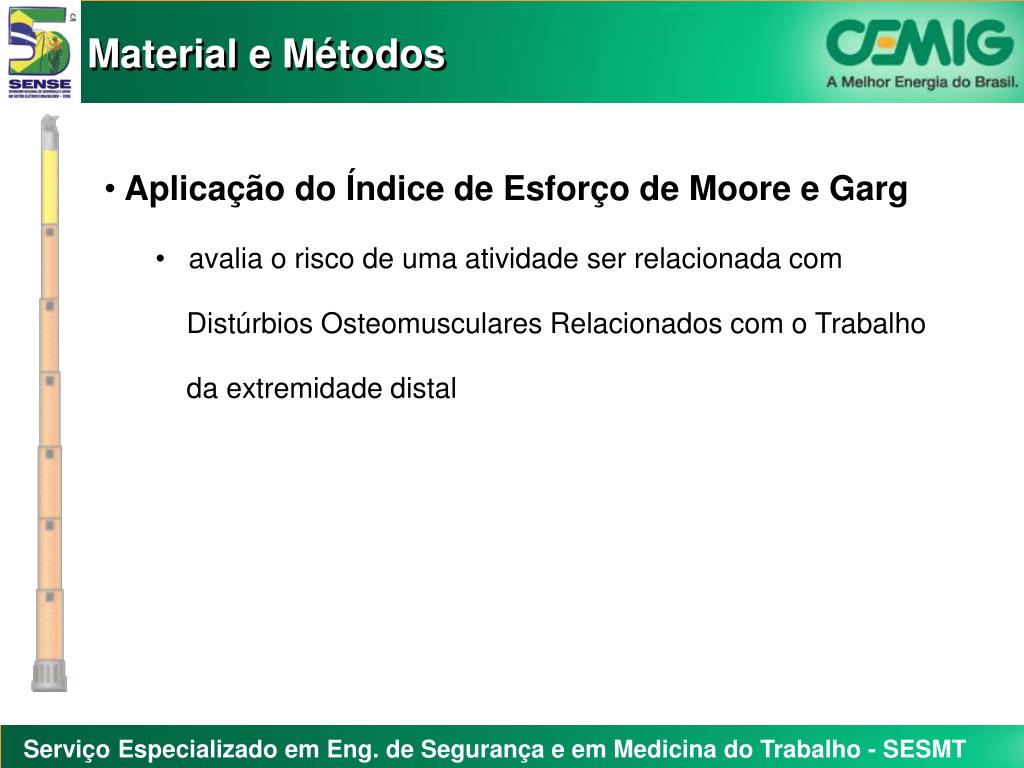

  9. Material e Métodos • Aplicação do Índice de Esforço de Moore e Garg • avalia o risco de uma atividade ser relacionada com • Distúrbios Osteomusculares Relacionados com o Trabalho • da extremidade distal

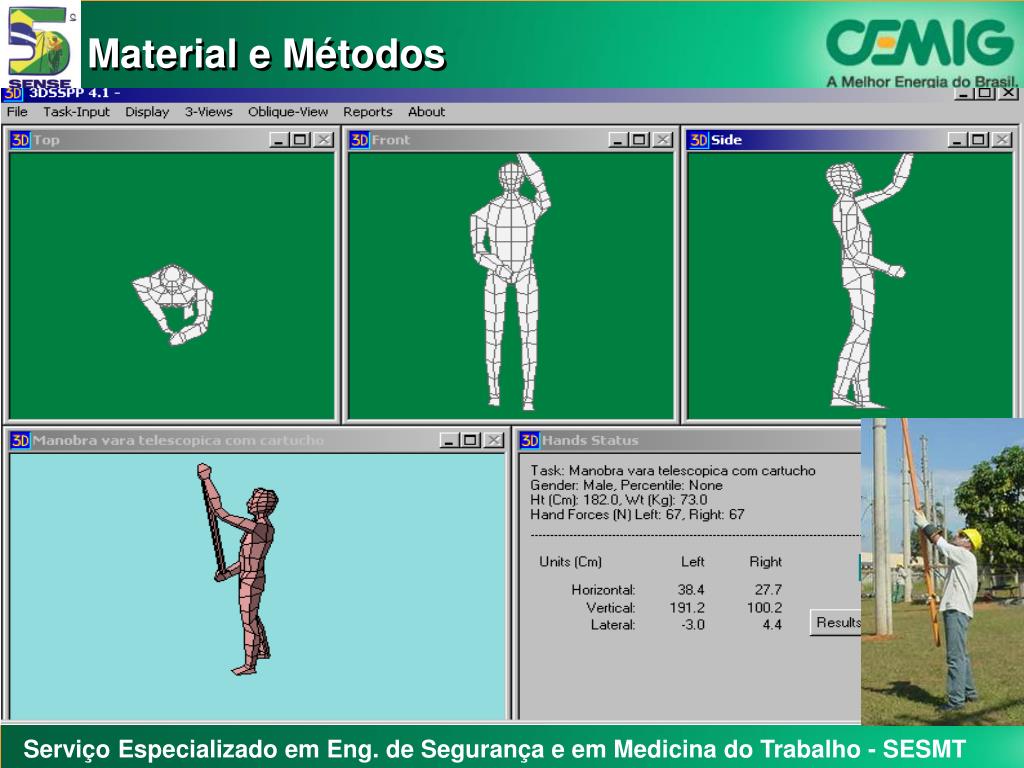

  10. Material e Métodos • Avaliação de força estática e a análise • biomecânica da manobra com o porta-fusível • e fechamento de chave foi efetuada no • 3D STATIC STRENGTH PREDICTION PROGRAM • avalia as possíveis repercussões sobre os diversos • segmentos corporais naquele instante • avalia a compressão do disco intervertebral entre a • 5ª vértebra lombar (L5) e a 1ª vértebra sacra (S1)

  11. Material e Métodos

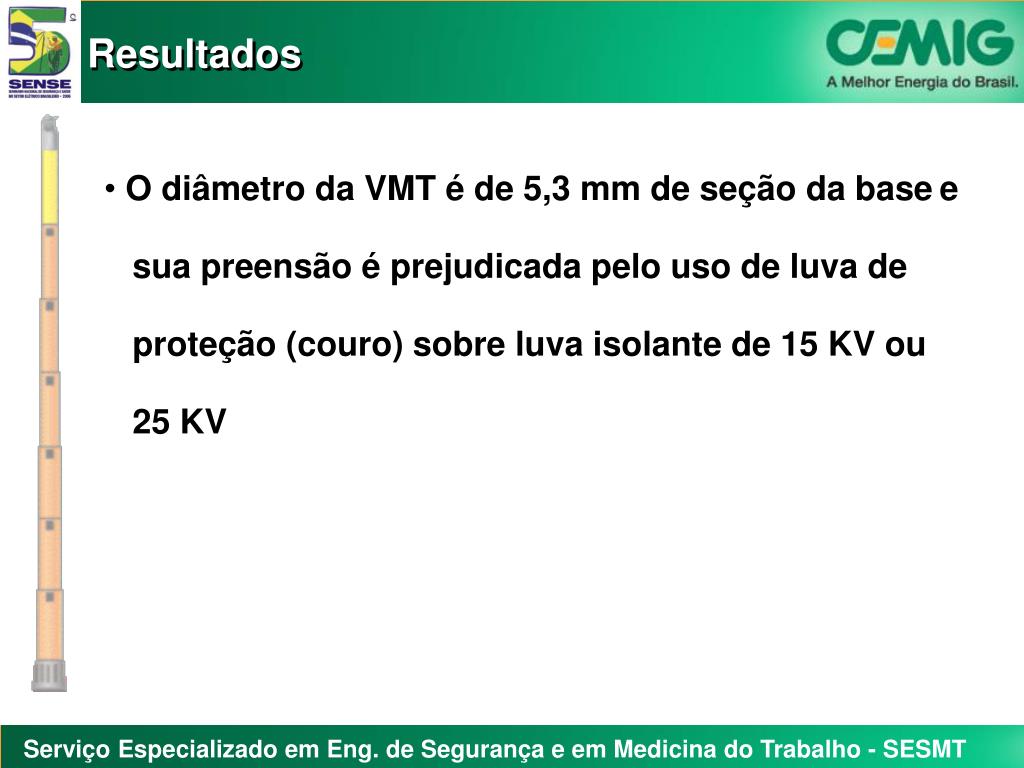

  12. Resultados • O diâmetro da VMT é de 5,3 mm de seção da basee • sua preensão é prejudicada pelo uso de luva de • proteção (couro) sobre luva isolante de 15 KV ou • 25 KV

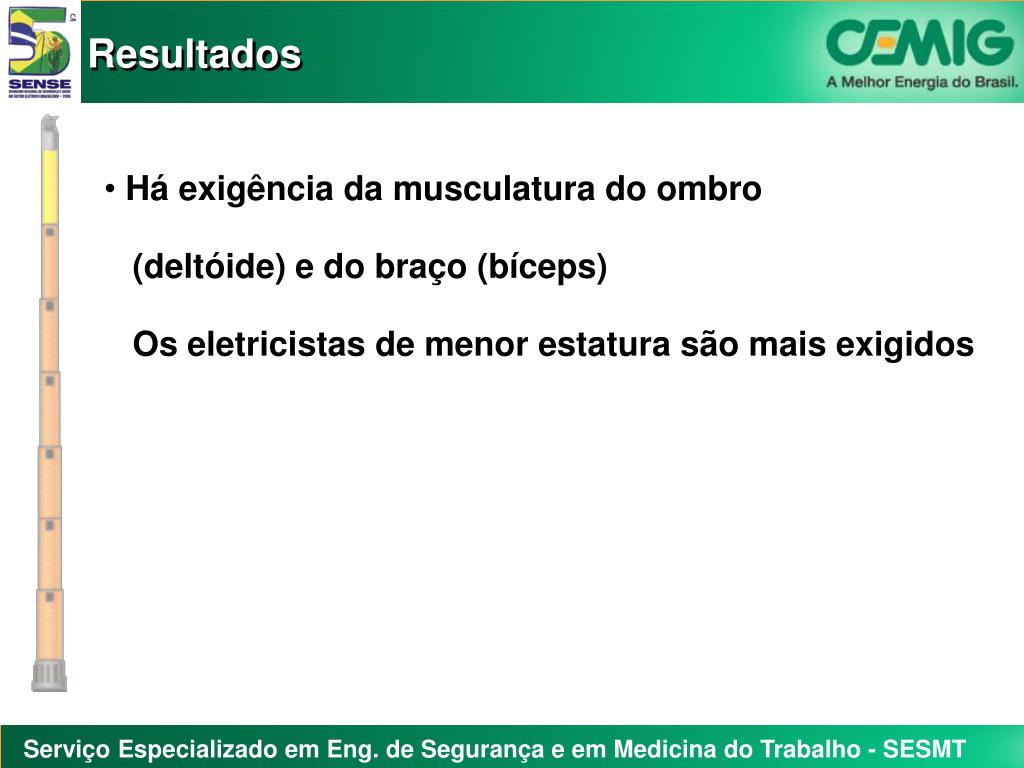

  13. Resultados • Há exigência da musculatura do ombro • (deltóide) e do braço (bíceps) • Os eletricistas de menor estatura são mais exigidos

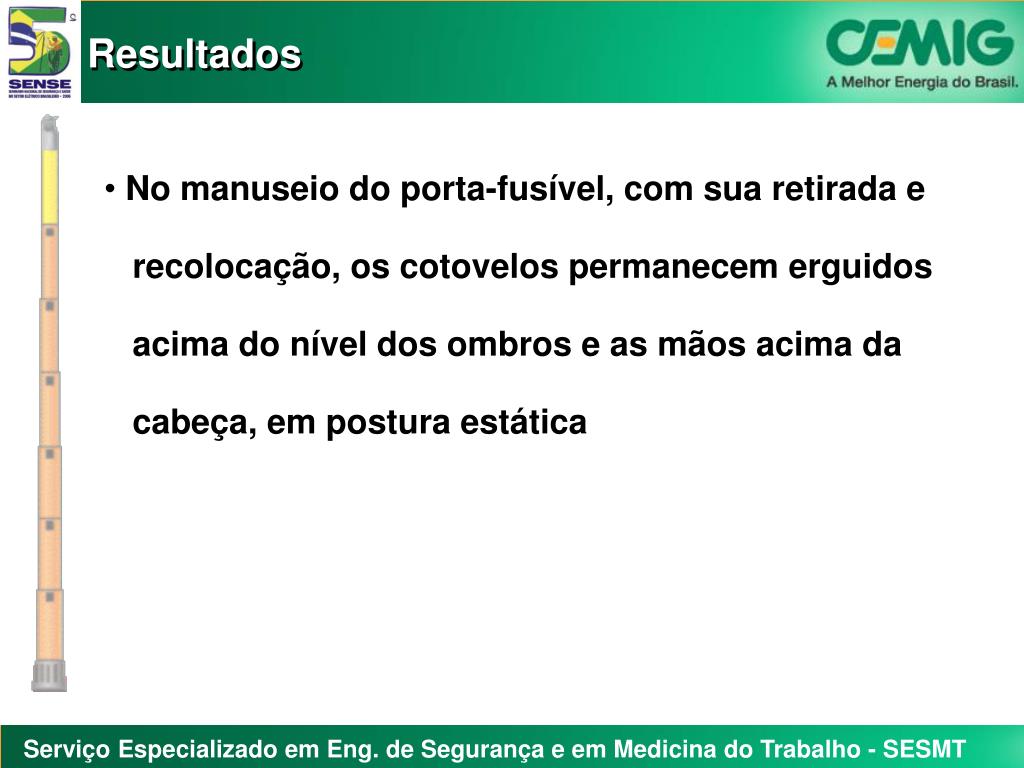

  14. Resultados • No manuseio do porta-fusível, com sua retirada e • recolocação, os cotovelos permanecem erguidos • acima do nível dos ombros e as mãos acima da • cabeça, em postura estática

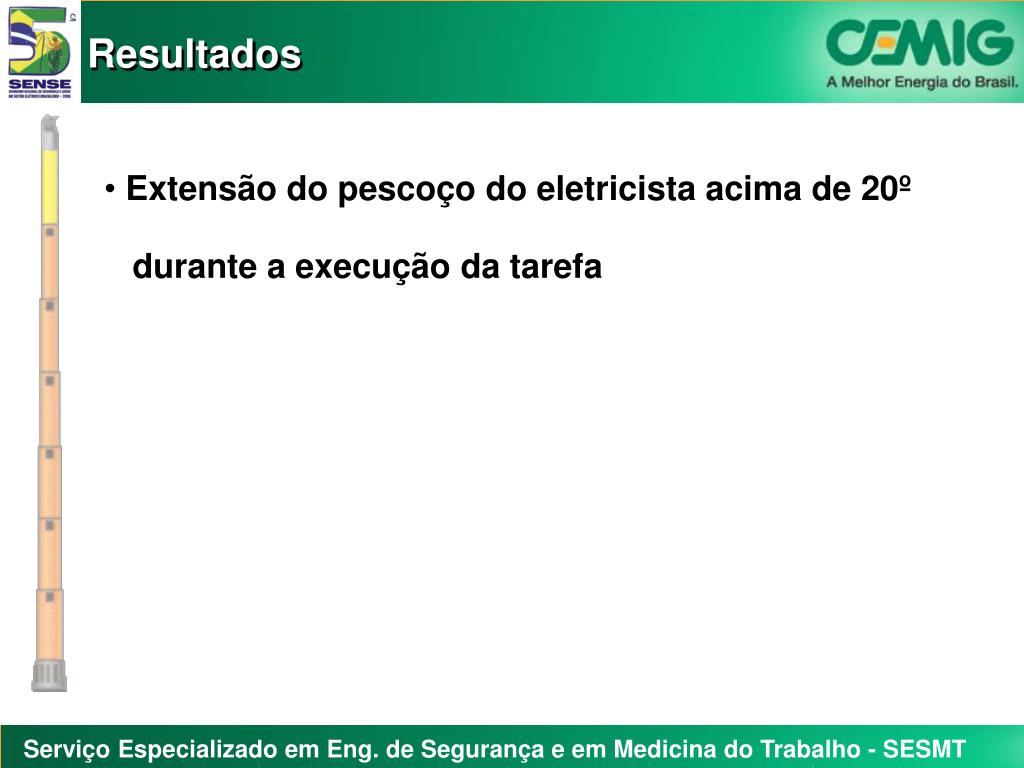

  15. Resultados • Extensão do pescoço do eletricista acima de 20º • durante a execução da tarefa

  16. Resultados

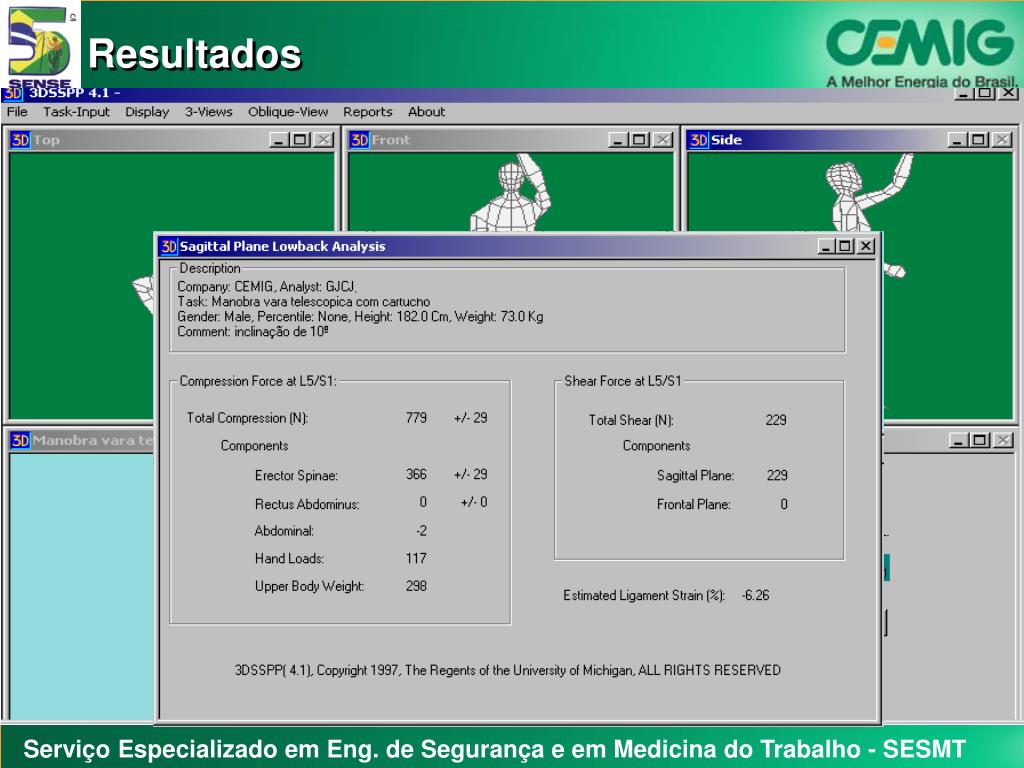

  17. Resultados

  18. Resultados

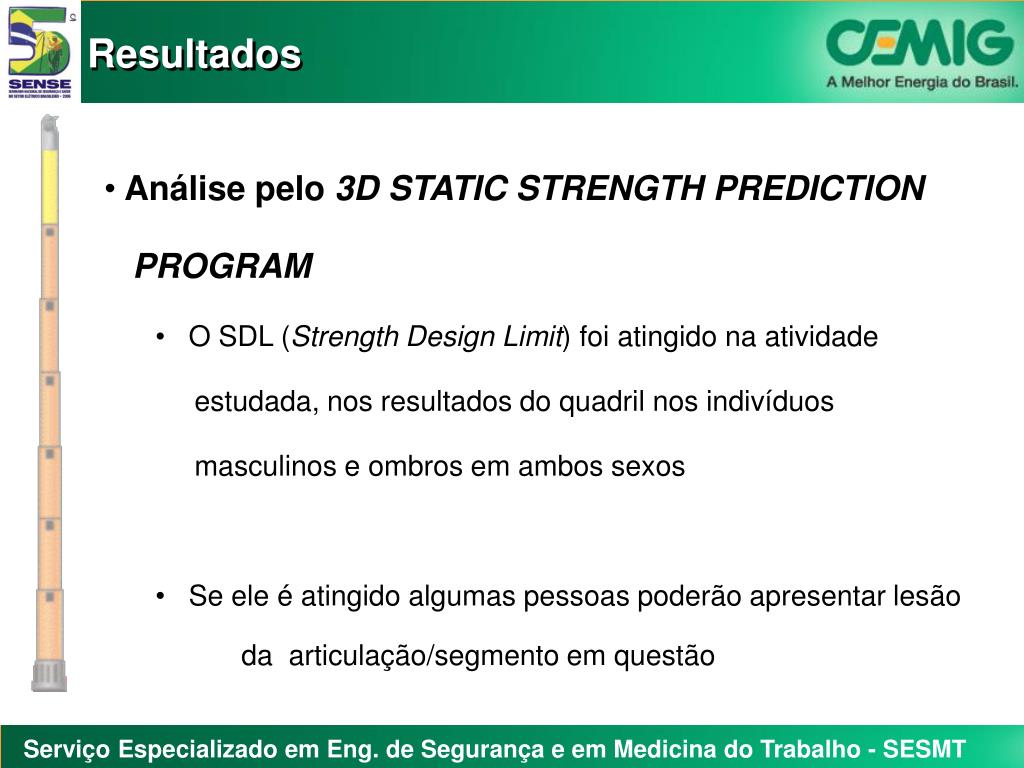

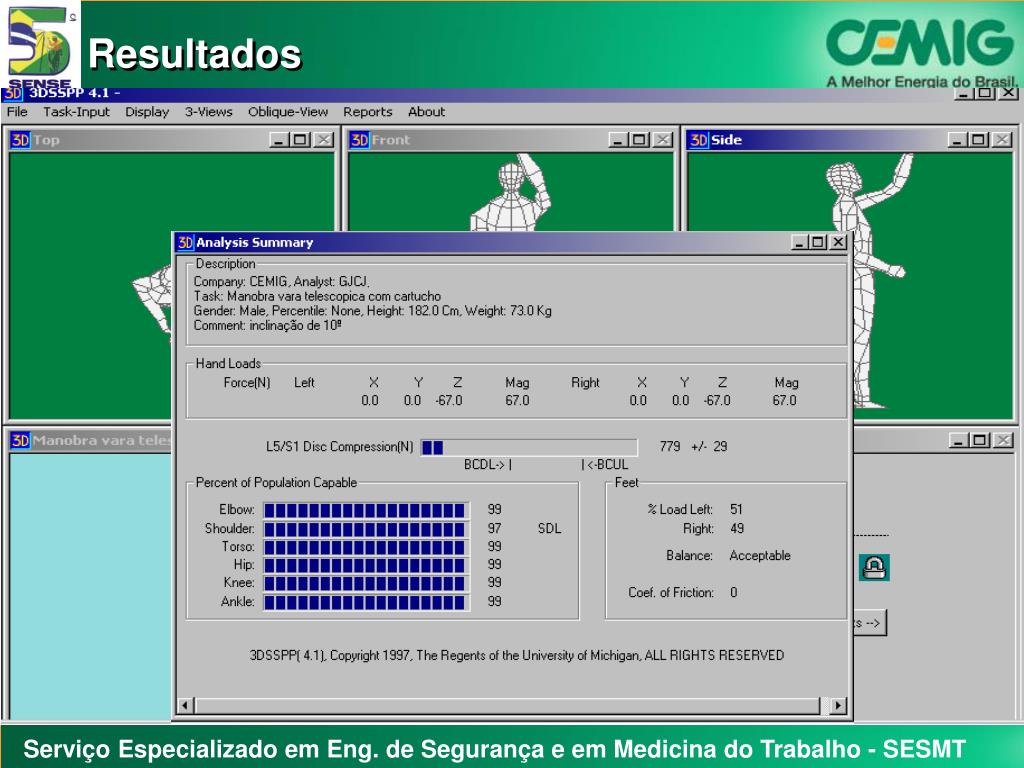

  19. Resultados • Análise pelo 3D STATIC STRENGTH PREDICTION • PROGRAM • O SDL (Strength Design Limit) foi atingido na atividade • estudada, nos resultados do quadril nos indivíduos • masculinos e ombros em ambos sexos • Se ele é atingido algumas pessoas poderão apresentar lesão • da articulação/segmento em questão

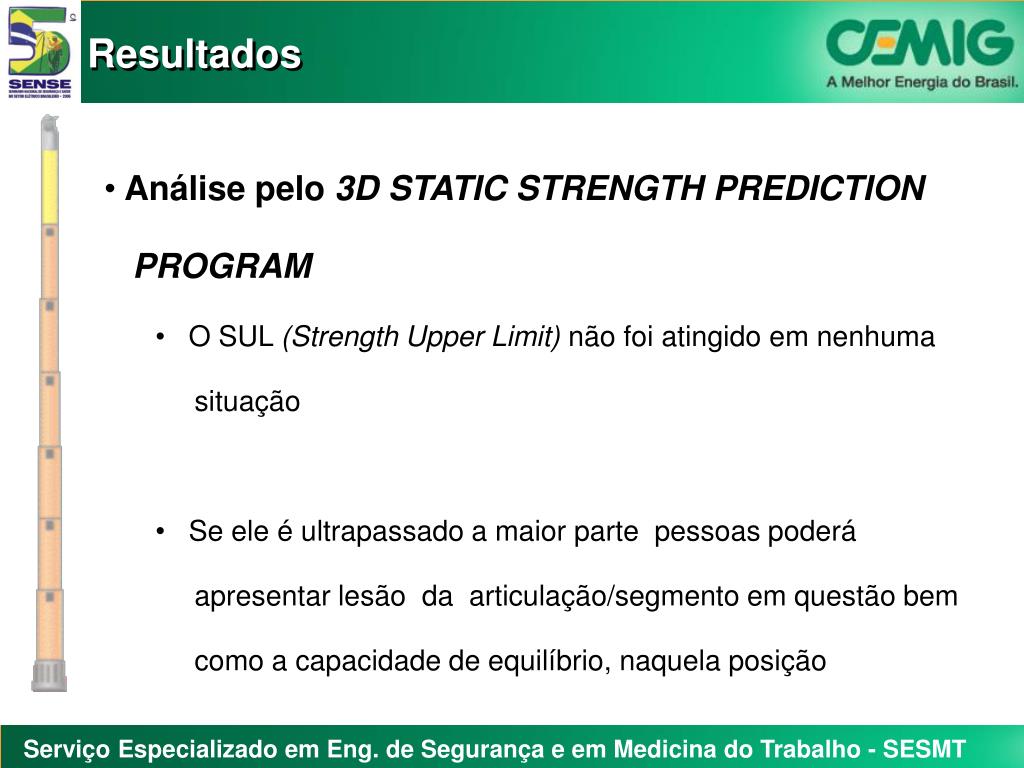

  20. Resultados • Análise pelo 3D STATIC STRENGTH PREDICTION • PROGRAM • O SUL (Strength Upper Limit) não foi atingido em nenhuma • situação • Se ele é ultrapassado a maior parte pessoas poderá • apresentar lesão da articulação/segmento em questão bem • como a capacidade de equilíbrio, naquela posição

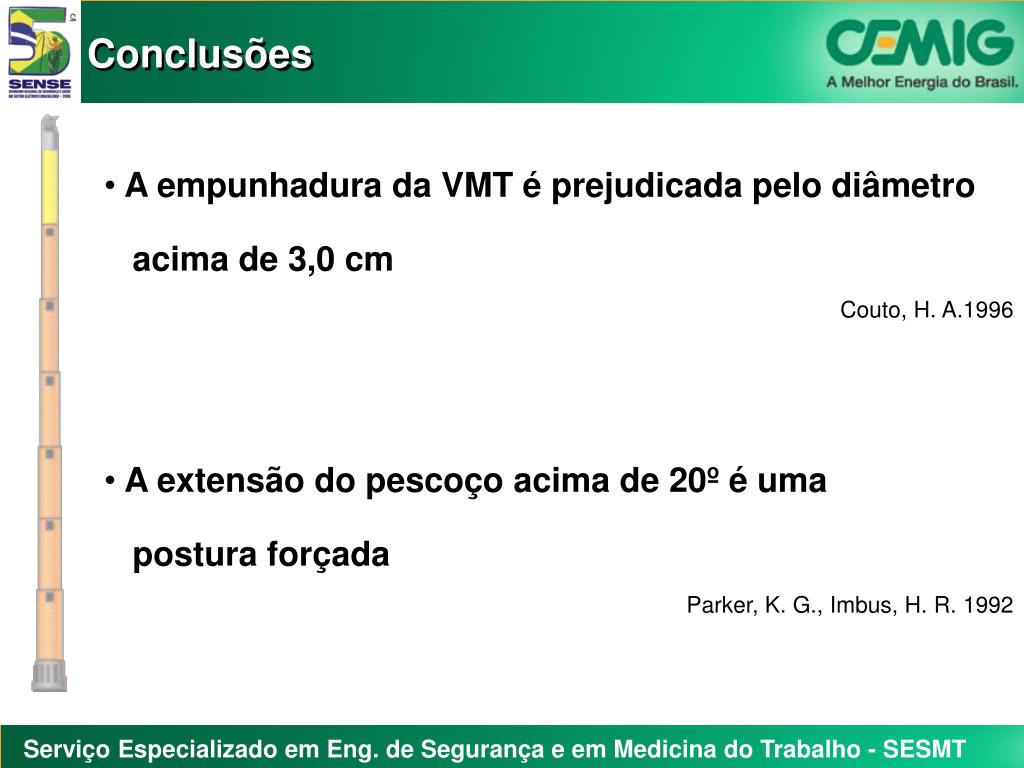

  21. Conclusões • A empunhadura da VMT é prejudicada pelo diâmetro • acima de 3,0 cm • A extensão do pescoço acima de 20º é uma • postura forçada Couto, H. A.1996 Parker, K. G., Imbus, H. R. 1992

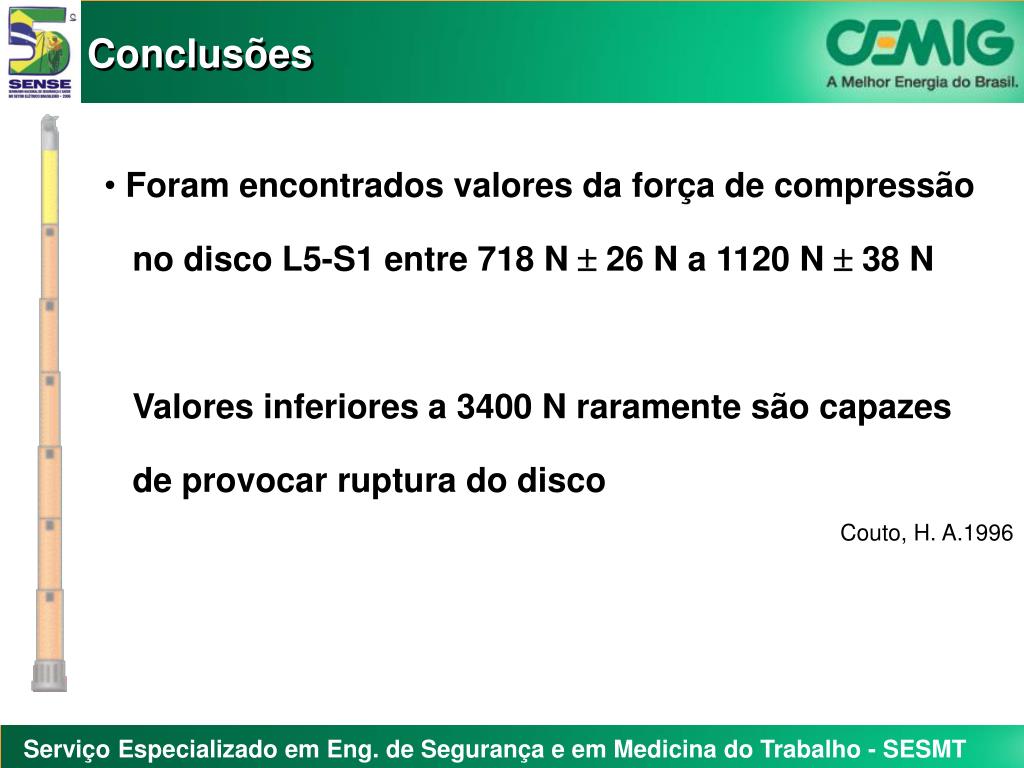

  22. Conclusões • Foram encontrados valores da força de compressão • no disco L5-S1 entre 718 N  26 N a 1120 N  38 N • Valores inferiores a 3400 N raramente são capazes • de provocar ruptura do disco Couto, H. A.1996

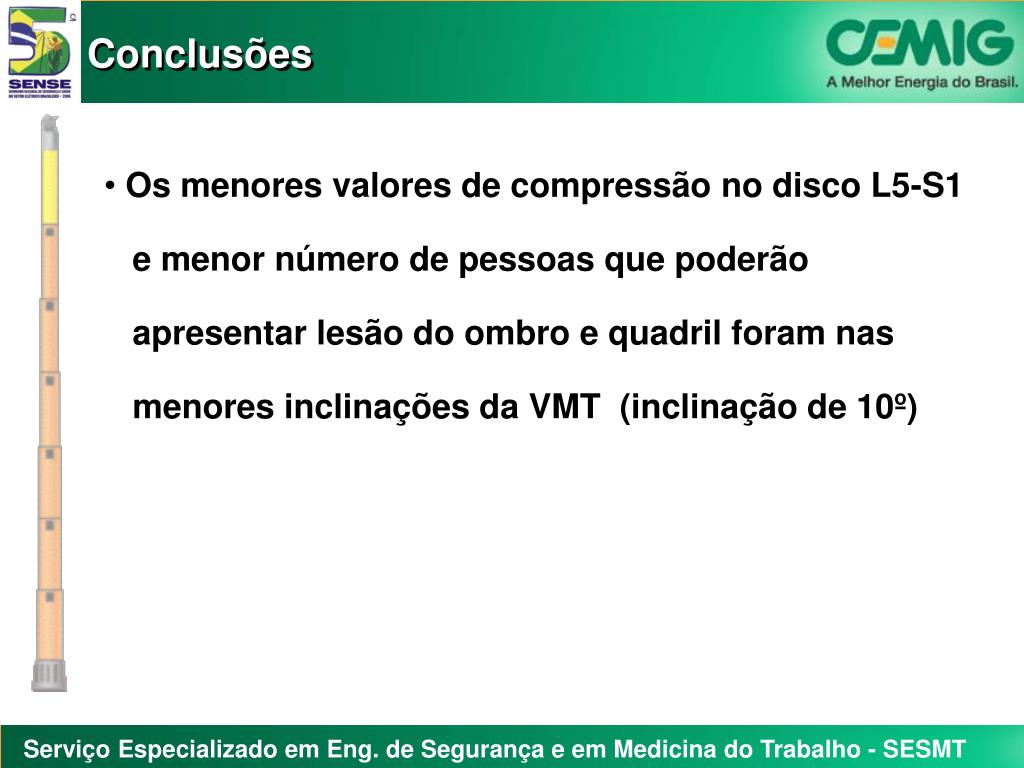

  23. Conclusões • Os menores valores de compressão no disco L5-S1 • e menor número de pessoas que poderão • apresentar lesão do ombro e quadril foram nas • menores inclinações da VMT (inclinação de 10º)

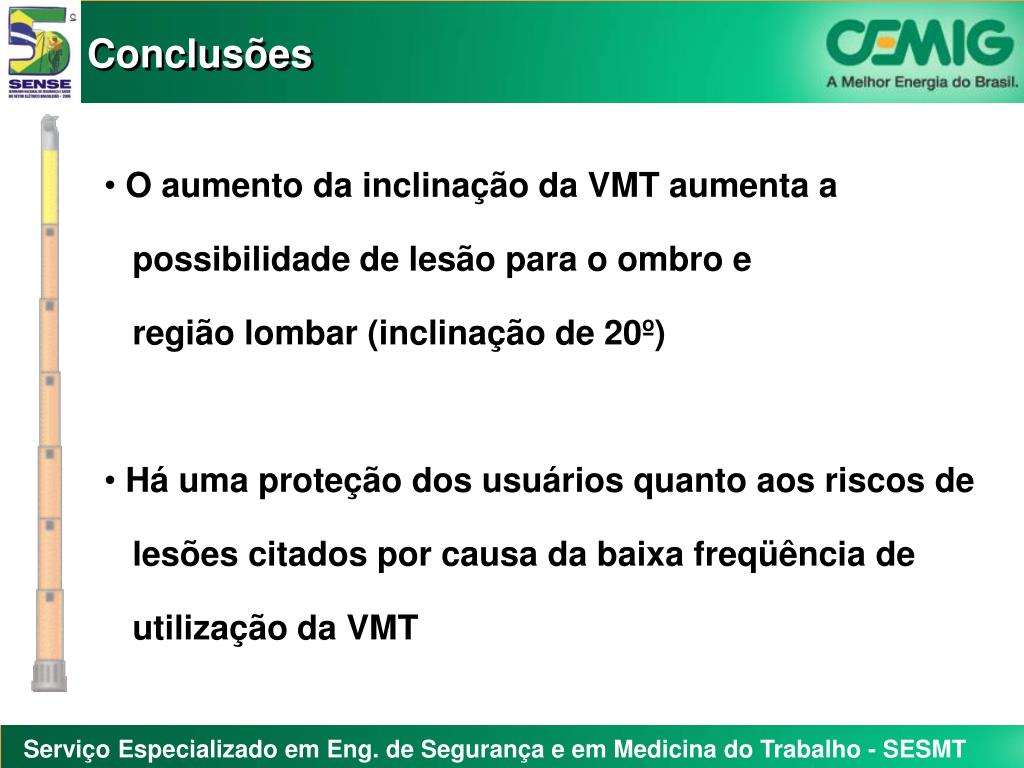

  24. Conclusões • O aumento da inclinação da VMT aumenta a • possibilidade de lesão para o ombro e • região lombar (inclinação de 20º) • Há uma proteção dos usuários quanto aos riscos de • lesões citados por causa da baixa freqüência de • utilização da VMT

  25. Resultados

  26. Resultados

  27. Resultados

  28. Resultados

  29. Resultados

  30. Resultados
