Ejercicio compuestas lógicas “INVERSORES”

Ejercicio compuestas lógicas “INVERSORES”. A. 1) Hacer las conexiones de Vcc. 2) Hacer las conexiones de tierra. 3 ) Conectar el led en la pata 2. 4 ) Conectar las pilas. 5) Conectar el cable “A” a la pata 1 y a tierra. ¿Qué observas en el led ?: ________________.

telyn
Télécharger la présentation

Ejercicio compuestas lógicas “INVERSORES”

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

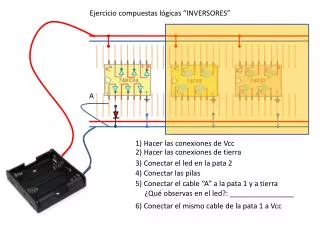

  1. Ejercicio compuestas lógicas “INVERSORES” A 1) Hacer las conexiones de Vcc 2) Hacer las conexiones de tierra 3) Conectar el led en la pata 2 4) Conectar las pilas 5) Conectar el cable “A” a la pata 1 y a tierra ¿Qué observas en el led?: ________________ 6) Conectar el mismo cable de la pata 1 a Vcc

  2. Ejercicio compuestas lógicas “INVERSORES” A 1) Hacer las conexiones de Vcc 2) Hacer las conexiones de tierra 3) Conectar el led en la pata 2 4) Conectar las pilas 5) Conectar el cable “A” a la pata 1 y a tierra ¿Qué observas en el led?: ________________ 6) Conectar el mismo cable de la pata 1 a Vcc ¿Qué observas en el led?: ________________

  3. Ejercicio compuestas lógicas “INVERSORES” A 3) Cambiar el led a la pata 4 5) Conectar el cable “A” a la pata 3 y a tierra 6) Conectar el mismo cable de la pata 3 a Vcc

  4. Ejercicio compuestas lógicas “INVERSORES” A 3) Cambiar el led a la pata 4 5) Conectar el cable “A” a la pata 3 y a tierra 6) Conectar el mismo cable de la pata 3 a Vcc 7) Repetir el ejercicio con las patas 6 y 5; 8 y 9; 10 y 11 y finalmente 12 y 13 (recuerda la primera es la salida y la segunda la entrada)

  5. Cambiamos el experimento al circuito 7408 4 Compuertas AND A B 1)Poner el led a la pata 3 2) Conectar el cable “A” a la pata 1 y a tierra 3) Conectar el cable “B” a la pata 2 y a tierra ¿Qué observas en el led?: ________________ 4) Cuanto es 0 * 0 = ________________

  6. Cambiamos el experimento al circuito 7408 4 Compuertas AND A B 1)Poner el led a la pata 3 2) Conectar el cable “A” a la pata 1 y a tierra 3) Conectar el cable “B” a la pata 2 y a tierra ¿Qué observas en el led?: ________________ 4) Cuanto es 0 * 0 = ________________ 5) Cambia el cable “A” de la pata 1 a Vcc ¿Qué observas en el led?: ________________ 6) Cuanto es 1 * 0 = ________________ 7) Cambia el cable “B” de la pata 2 a Vcc ¿Qué observas en el led?: ________________ 8) Cuanto es 1 * 1 = ________________

  7. Cambiamos el experimento al circuito 7408 4 Compuertas AND A B 1)Poner el led a la pata 6 2) Conectar el cable “A” a la pata 4 y a tierra 3) Conectar el cable “B” a la pata 5 y a tierra 4) Vuelve a cambiar A y B a Vcc y llena la siguiente tabla A B Led 0 * 0 ____ 1 * 0 ____ 1 * 1 ____ 5) Repite el ejercicio con las patas 8, 9, 10 y 11, 12, 13

  8. Cambiamos el experimento al circuito 7432 4 Compuertas OR A B 1)Poner el led a la pata 3 2) Conectar el cable “A” a la pata 1 y a tierra 3) Conectar el cable “B” a la pata 2 y a tierra ¿Qué observas en el led?: ________________ 4) Cuanto es 0 + 0 = ________________

  9. Cambiamos el experimento al circuito 7432 4 Compuertas OR A B 1)Poner el led a la pata 3 2) Conectar el cable “A” a la pata 1 y a tierra 3) Conectar el cable “B” a la pata 2 y a tierra ¿Qué observas en el led?: ________________ 4) Cuanto es 0 + 0 = ________________ 5) Cambia el cable “A” de la pata 1 a Vcc ¿Qué observas en el led?: ________________ 6) Cuanto es 1 + 0 = ________________ 7) Cambia el cable “B” de la pata 2 a Vcc ¿Qué observas en el led?: ________________ 8) Cuanto es 1 + 1 = ________________

  10. Cambiamos el experimento al circuito 7432 4 Compuertas OR A B 1)Poner el led a la pata 6 2) Conectar el cable “A” a la pata 4 y a tierra 3) Conectar el cable “B” a la pata 5 y a tierra 4) Vuelve a cambiar A y B a Vcc y llena la siguiente tabla A B Led 0 + 0 ____ 1 + 0 ____ 1 + 1 ____ 5) Repite el ejercicio con las patas 8, 9, 10 y 11, 12, 13
