  1. Acciai strutturali UNI EN 10025 La presentazione ha uno scopo solamente didattico Vengono presentate, in modo semplificato, le norme contenute nellaUNI EN 10025 Per ottenere informazioni più dettagliate si consiglia la consultazione dellanorma originale ITIS OMAR Dipartimento di Meccanica Acciai per impieghi strutturali

  2. Acciai strutturali UNI EN 10025 • La norma a cui si fa riferimento considera gli acciai destinati a strutture: • saldate • imbullonate • chiodate • per impiego a temperatura ambiente Questi acciai NON sono destinati ad alcun trattamento termico, ad eccezione deiprodotti forniti allo stato di fornitura N ITIS OMAR Dipartimento di Meccanica Acciai per impieghi strutturali

  3. Acciai strutturali UNI EN 10025 Laminazione controllata Un processo di laminazione attraverso il quale si sviluppa nel materiale unostato equivalente a quello ottenuto dopo un trattamento di normalizzazione La designazione simbolica di questo stato di fornitura e di quello ottenuto mediante un trattamento di normalizzazione è N ITIS OMAR Dipartimento di Meccanica Acciai per impieghi strutturali

  4. Acciai strutturali UNI EN 10025 Designazione simboli S impieghi strutturali E costruzioni meccaniche seguito da un numero pari al carico unitario di snervamento minimoprescritto in N/mm2 Si specificano sette tipi di acciaio: S185, S235, S275, S355, E295, E335, E360 suddivisi ulteriormente in base alla qualità di fornitura ITIS OMAR Dipartimento di Meccanica Acciai per impieghi strutturali

  5. Acciai strutturali UNI EN 10025 Qualità di fornitura Si identificano sei classi di qualità: Acciai di base: JR Acciai di qualità: J0, J2G3, J2G4, K2G3, K2G4 La saldabilità aumenta per ciascun tipo dalla qualità JR alla qualità K2 ITIS OMAR Dipartimento di Meccanica Acciai per impieghi strutturali

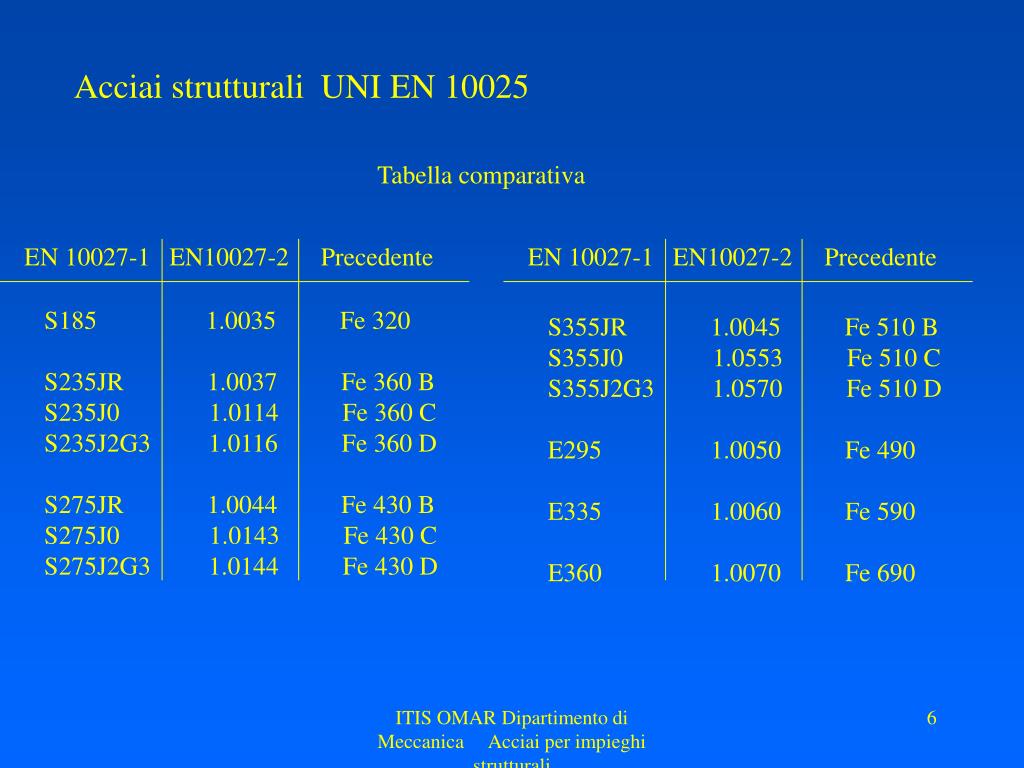

  6. Acciai strutturali UNI EN 10025 Tabella comparativa EN 10027-1 EN10027-2 Precedente EN 10027-1 EN10027-2 Precedente S185 1.0035 Fe 320 S235JR 1.0037 Fe 360 B S235J0 1.0114 Fe 360 C S235J2G3 1.0116 Fe 360 D S275JR 1.0044 Fe 430 B S275J0 1.0143 Fe 430 C S275J2G3 1.0144 Fe 430 D S355JR 1.0045 Fe 510 B S355J0 1.0553 Fe 510 C S355J2G3 1.0570 Fe 510 D E295 1.0050 Fe 490 E335 1.0060 Fe 590 E360 1.0070 Fe 690 ITIS OMAR Dipartimento di Meccanica Acciai per impieghi strutturali
