מערכות סדרתיות (מערכות עקיבה)

1. מערכות סדרתיות (מערכות עקיבה)

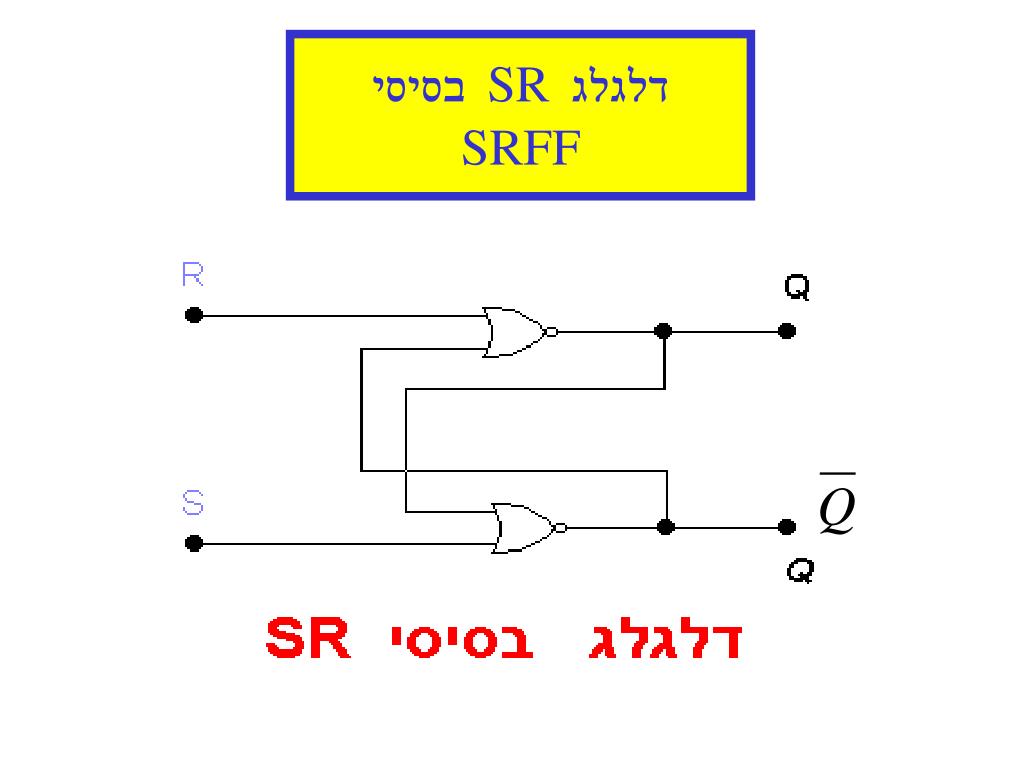

2. דלגלג SR בסיסי SRFF

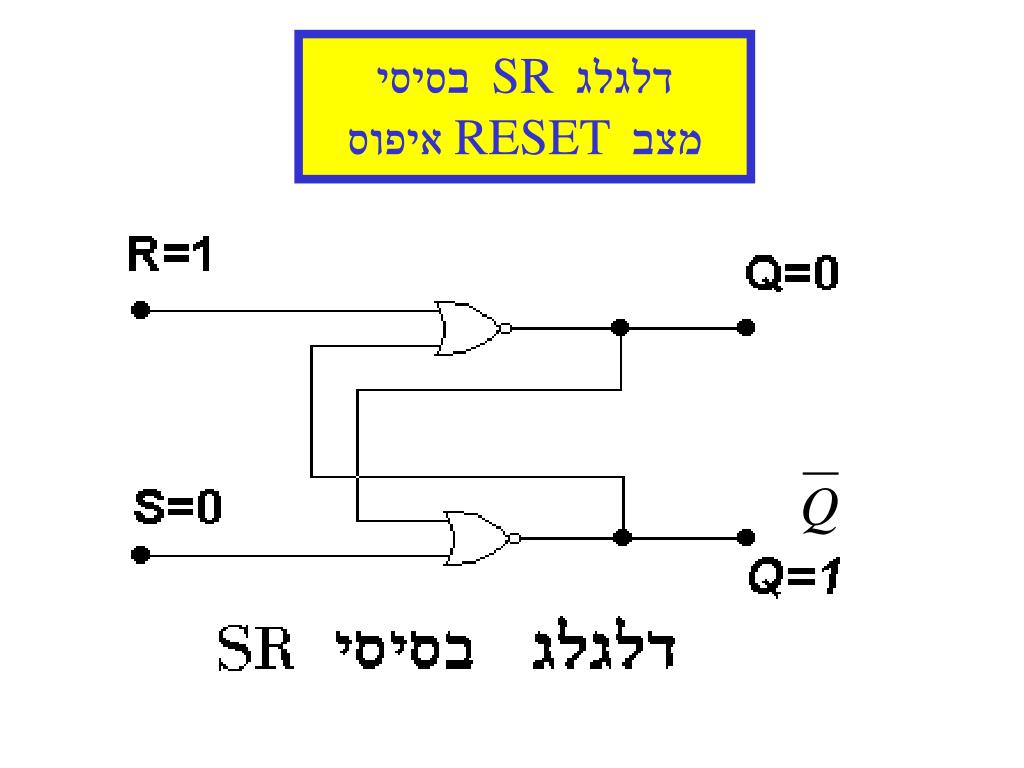

3. דלגלג SR בסיסימצב RESET איפוס

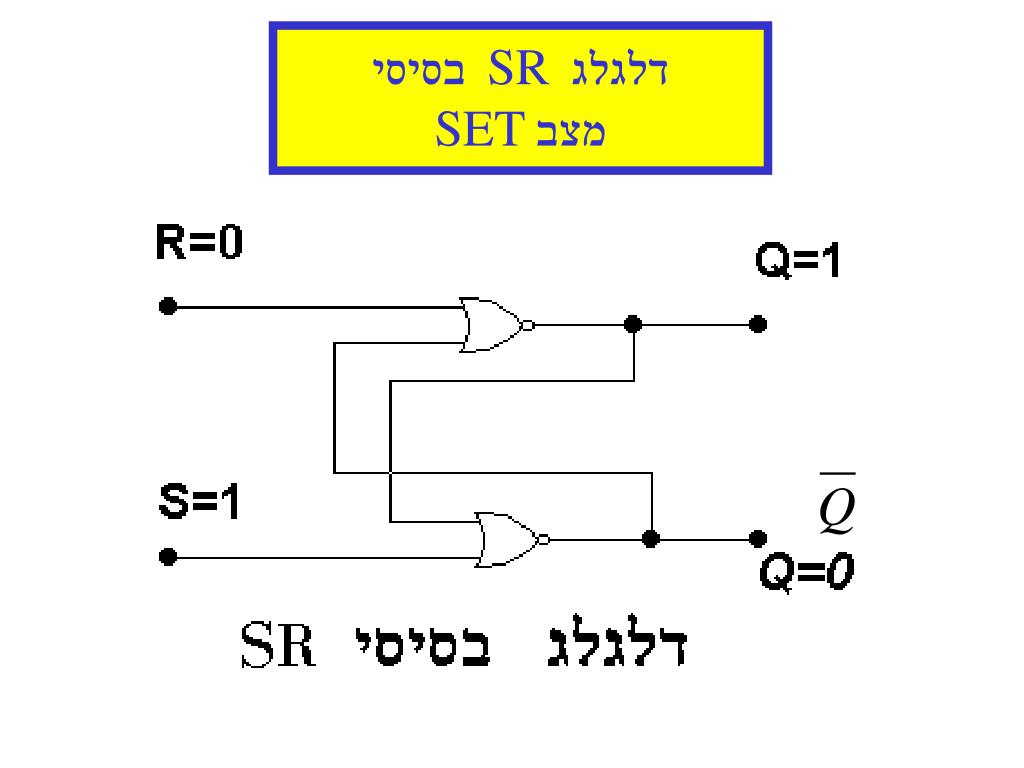

4. דלגלג SR בסיסי מצב SET

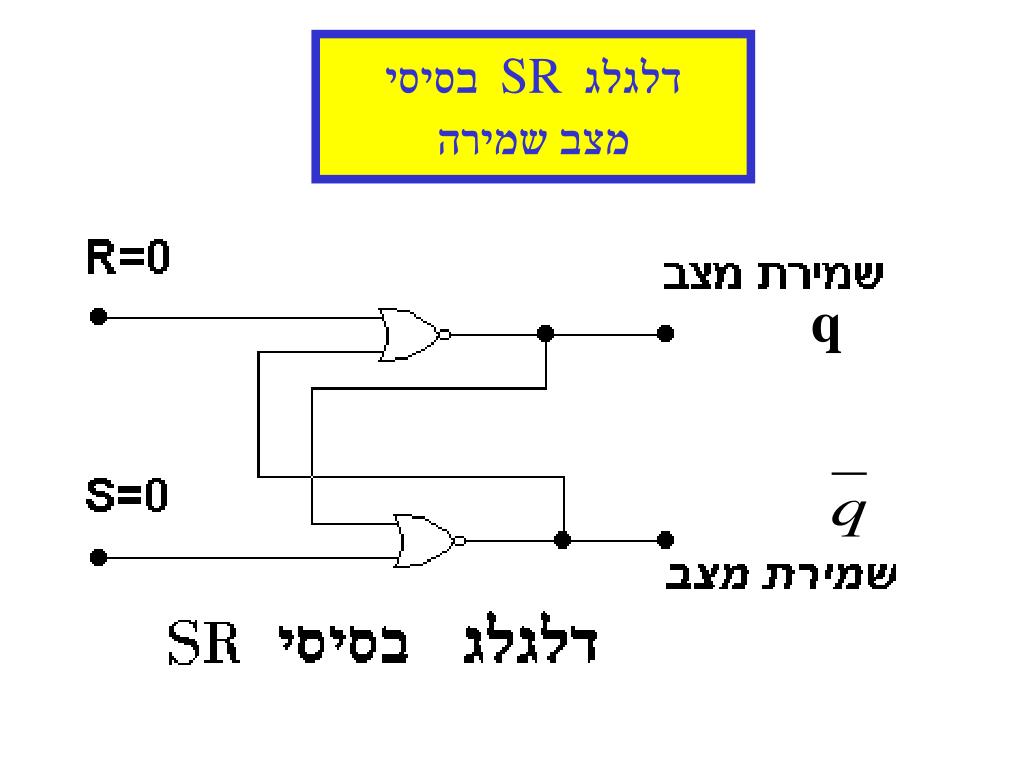

5. דלגלג SR בסיסי מצב שמירה q

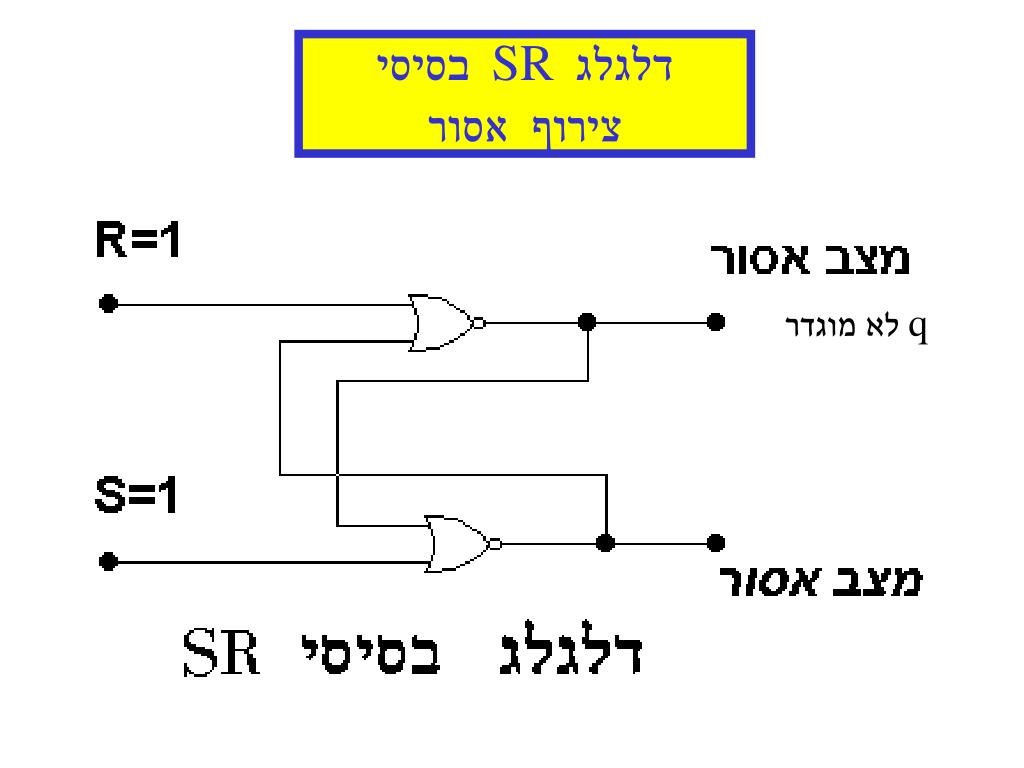

6. דלגלג SR בסיסי צירוף אסור qלא מוגדר

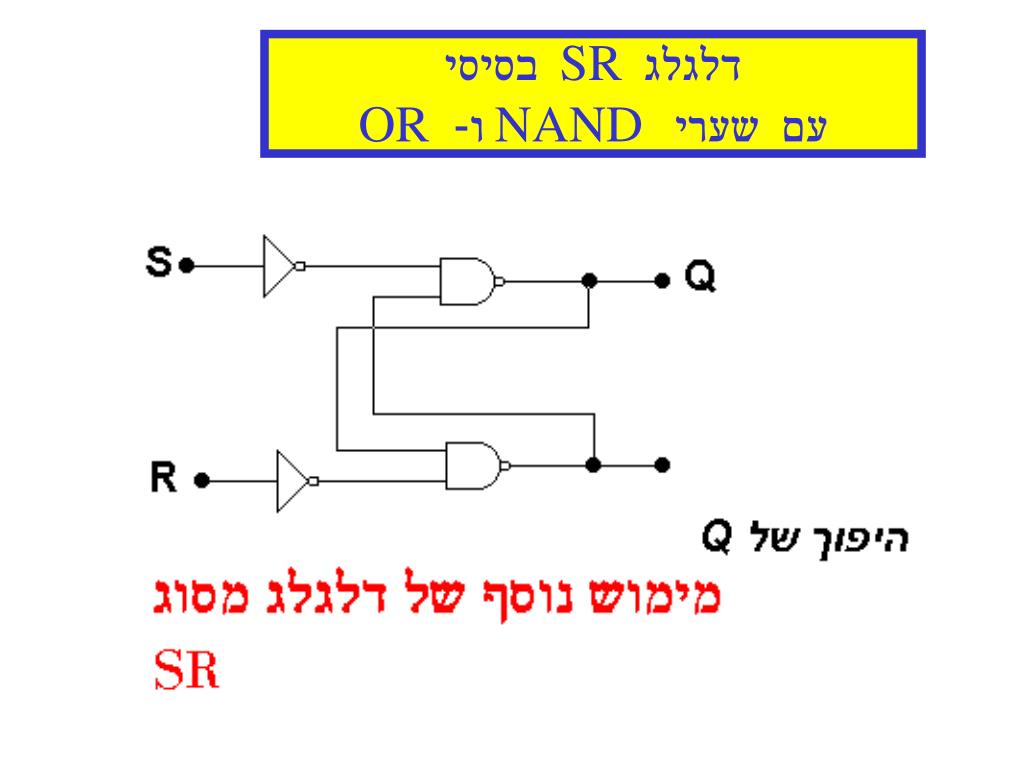

7. דלגלג SR בסיסי עם שערי NAND ו- OR

8. דלגלג SR בסיסי עם שערי NAND ו- OR

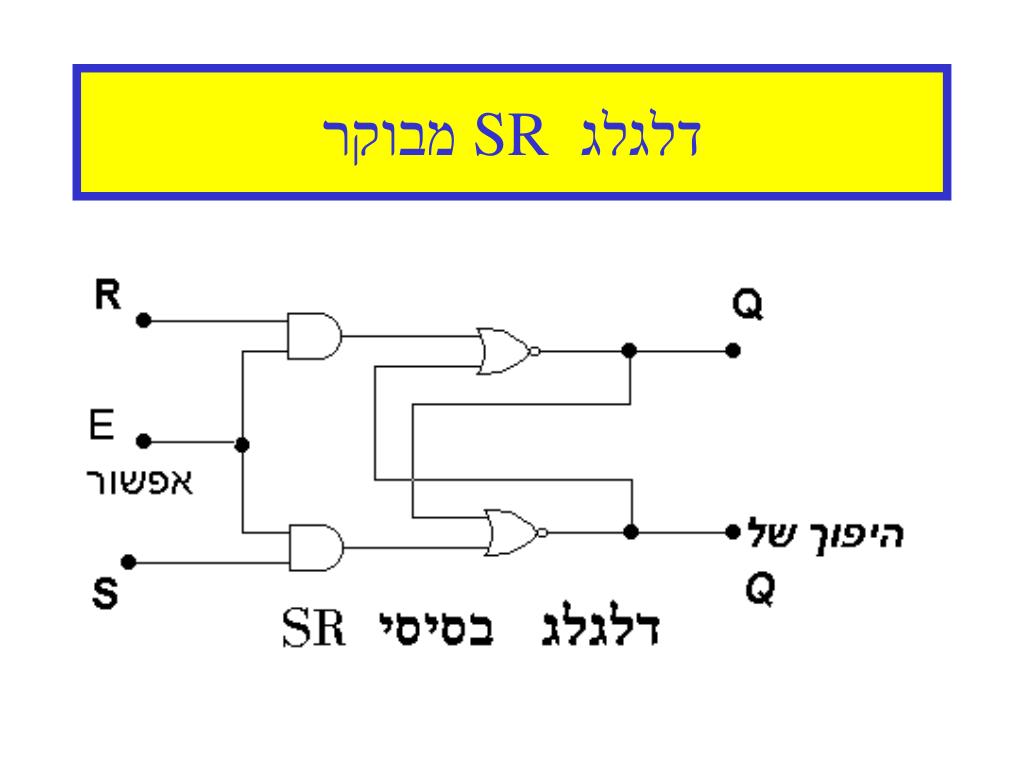

9. דלגלג SR מבוקר

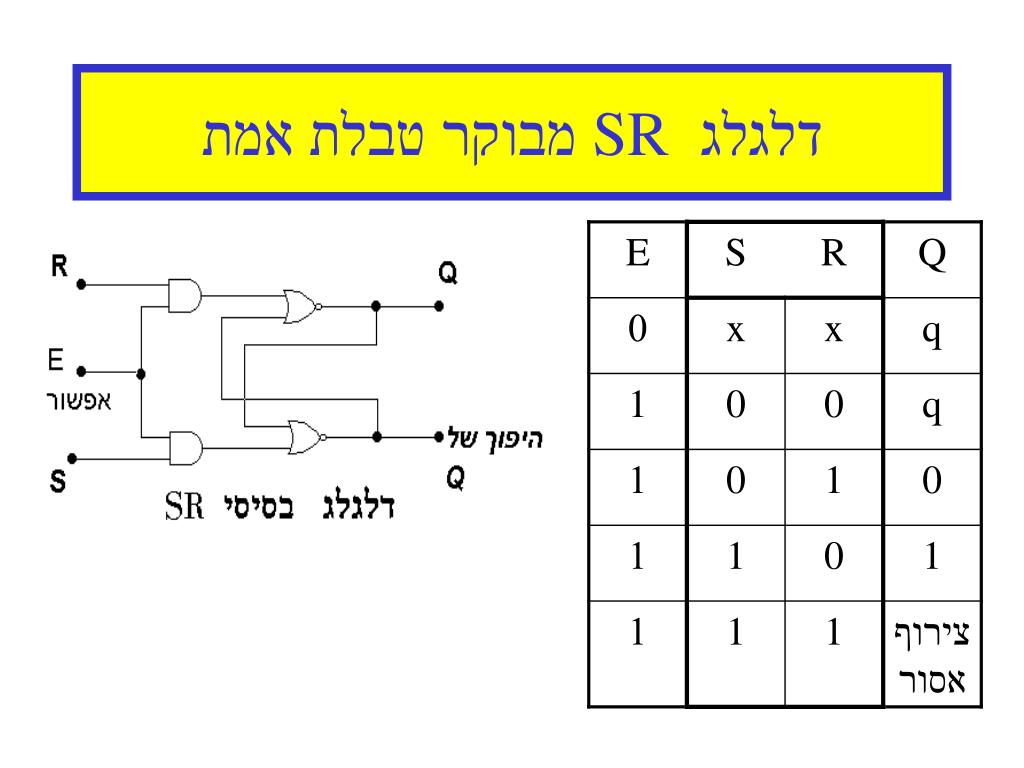

10. דלגלג SR מבוקר טבלת אמת

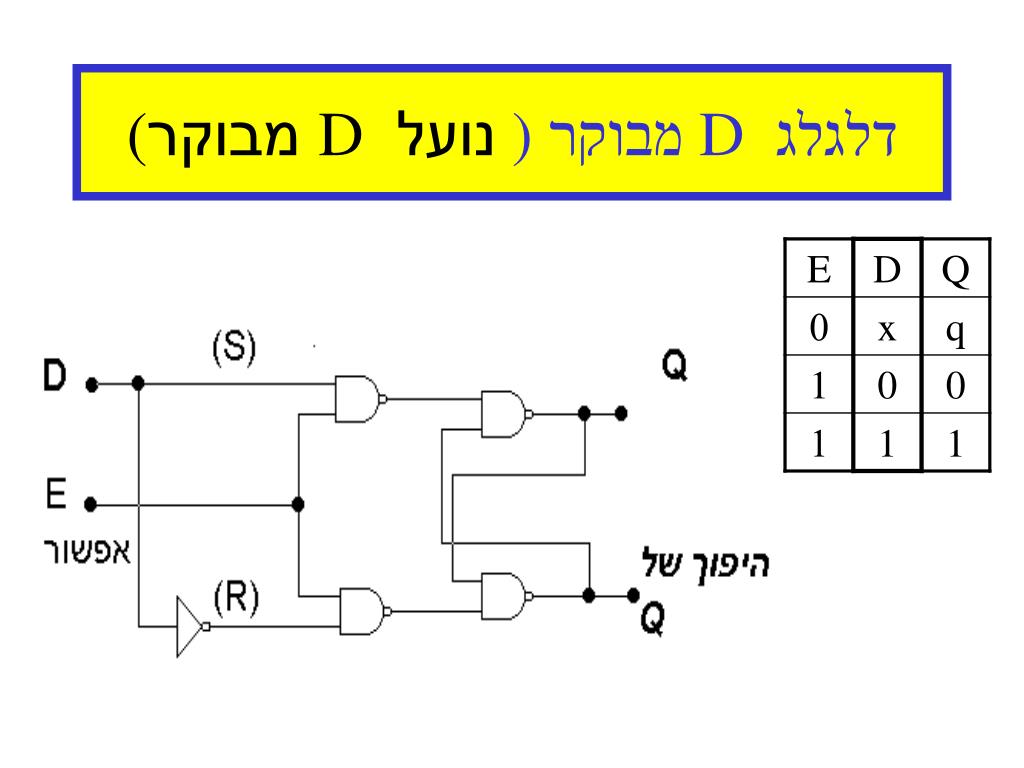

11. דלגלג D מבוקר)נועלD מבוקר(

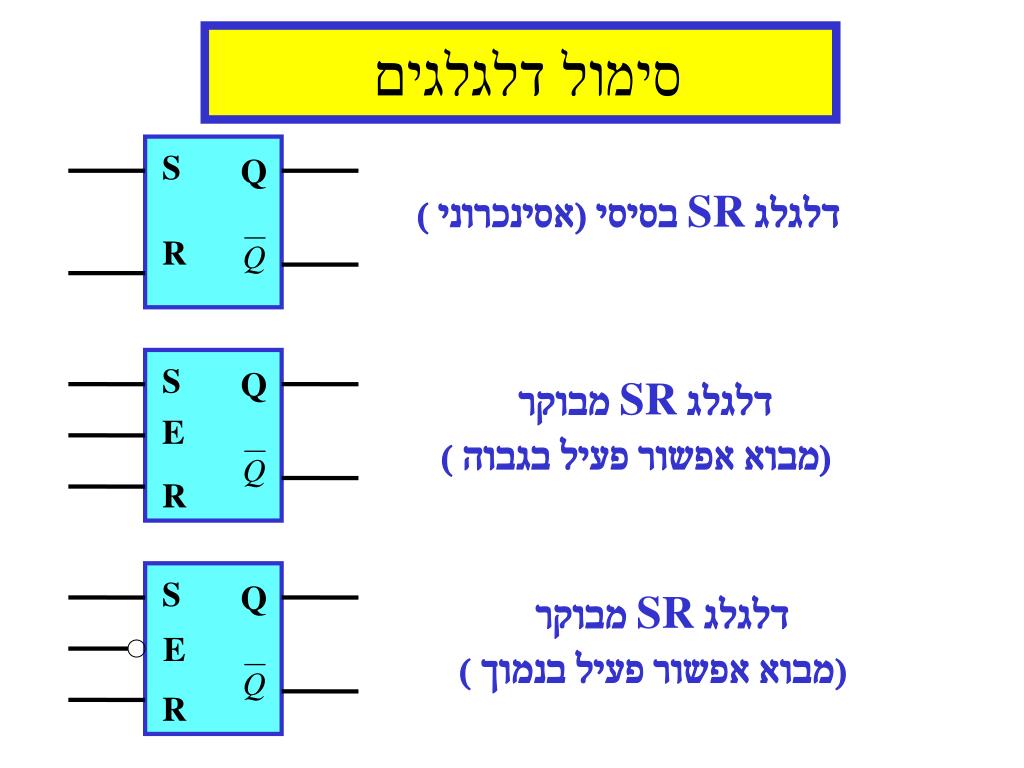

12. S Q R S Q E R S Q E R סימול דלגלגים דלגלג SR בסיסי (אסינכרוני ) דלגלג SR מבוקר (מבוא אפשור פעיל בגבוה ) דלגלג SR מבוקר (מבוא אפשור פעיל בנמוך )

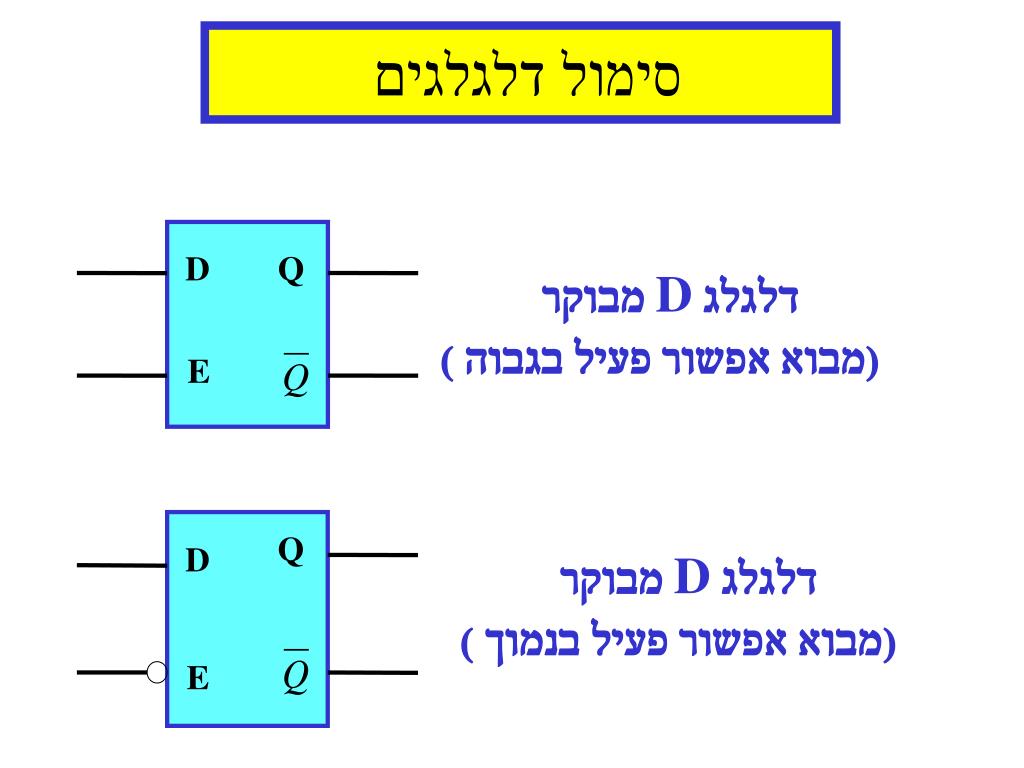

13. D Q E Q D E סימול דלגלגים דלגלג D מבוקר (מבוא אפשור פעיל בגבוה ) דלגלג D מבוקר (מבוא אפשור פעיל בנמוך )

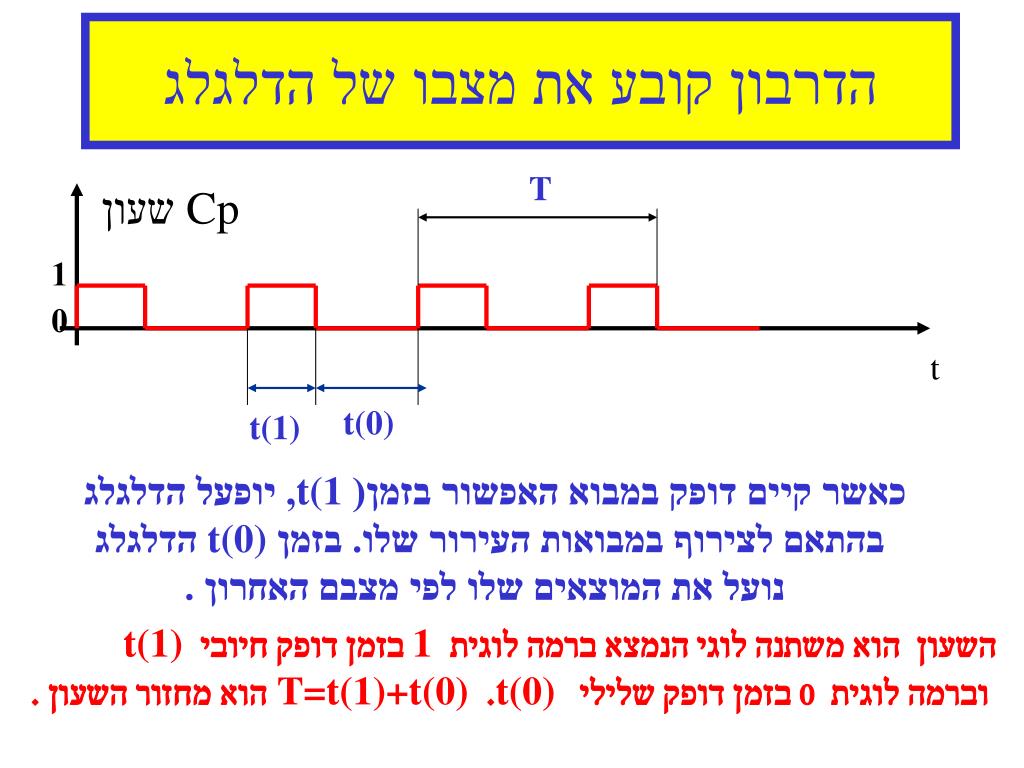

14. T Cp שעון 1 0 t t(0) t(1) הדרבון קובע את מצבו של הדלגלג כאשר קיים דופק במבוא האפשורבזמן( t(1, יופעל הדלגלג בהתאם לצירוף במבואות העירור שלו. בזמן t(0) הדלגלג נועל את המוצאים שלו לפי מצבם האחרון . השעון הוא משתנה לוגי הנמצא ברמה לוגית 1 בזמן דופק חיובי t(1) וברמה לוגית 0 בזמן דופק שלילי t(0). T=t(1)+t(0) הוא מחזור השעון .

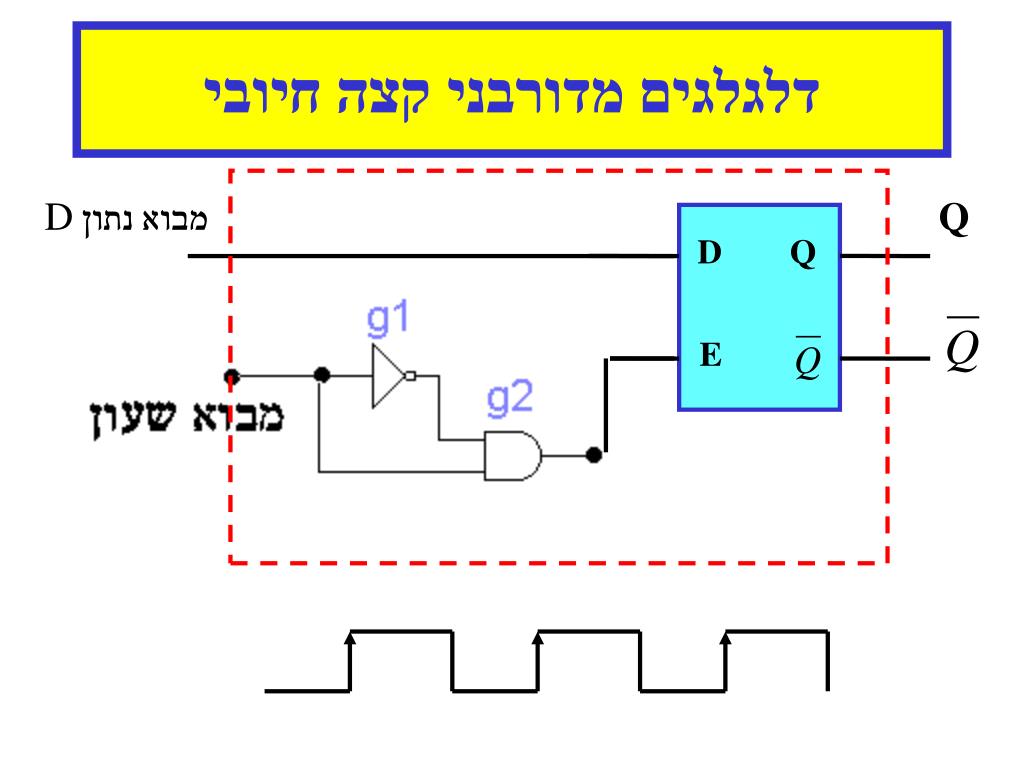

15. מבוא נתון D Q D Q E דלגלגים מדורבני קצה חיובי

16. מבוא נתון D Q D Q E דלגלגים מדורבני קצה שלילי

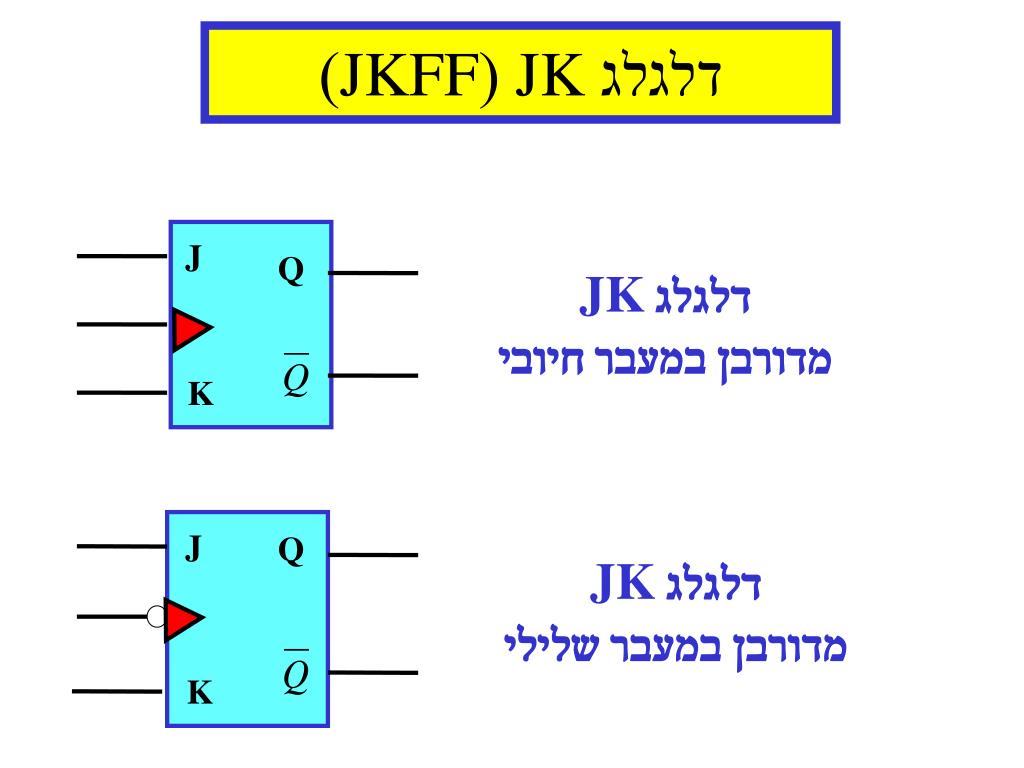

17. J Q K J Q K דלגלג JK (JKFF) דלגלג JK מדורבן במעבר חיובי דלגלג JK מדורבן במעבר שלילי

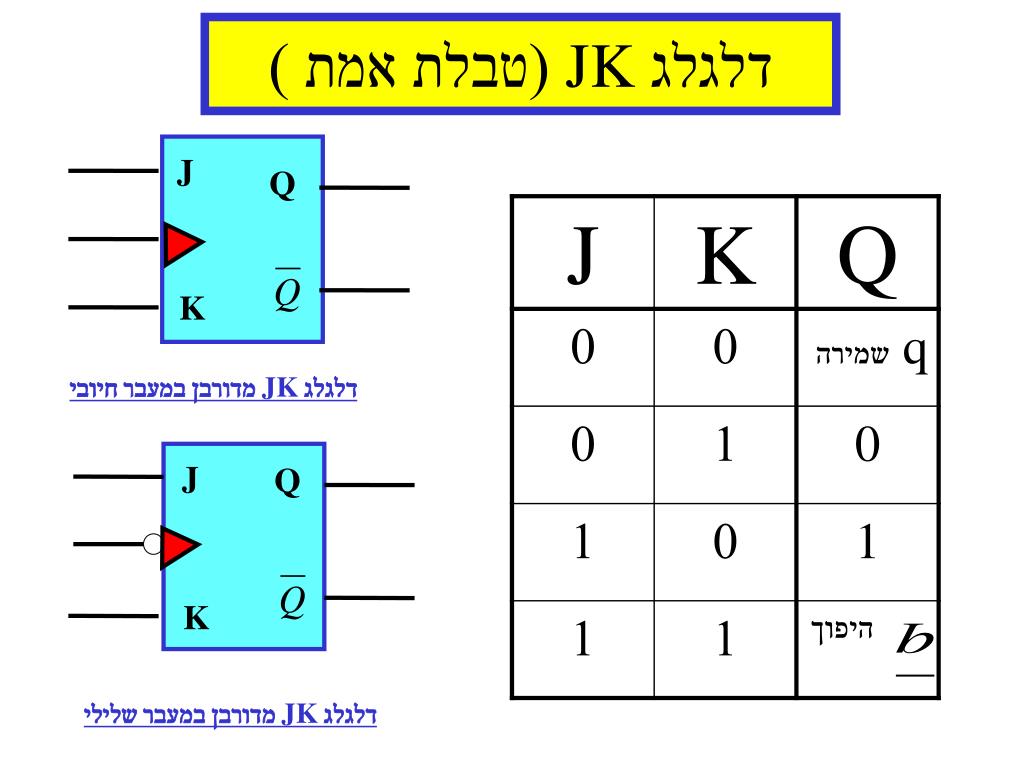

18. J Q דלגלג JK מדורבן במעבר חיובי K J Q K דלגלג JK מדורבן במעבר שלילי דלגלג JK (טבלת אמת )

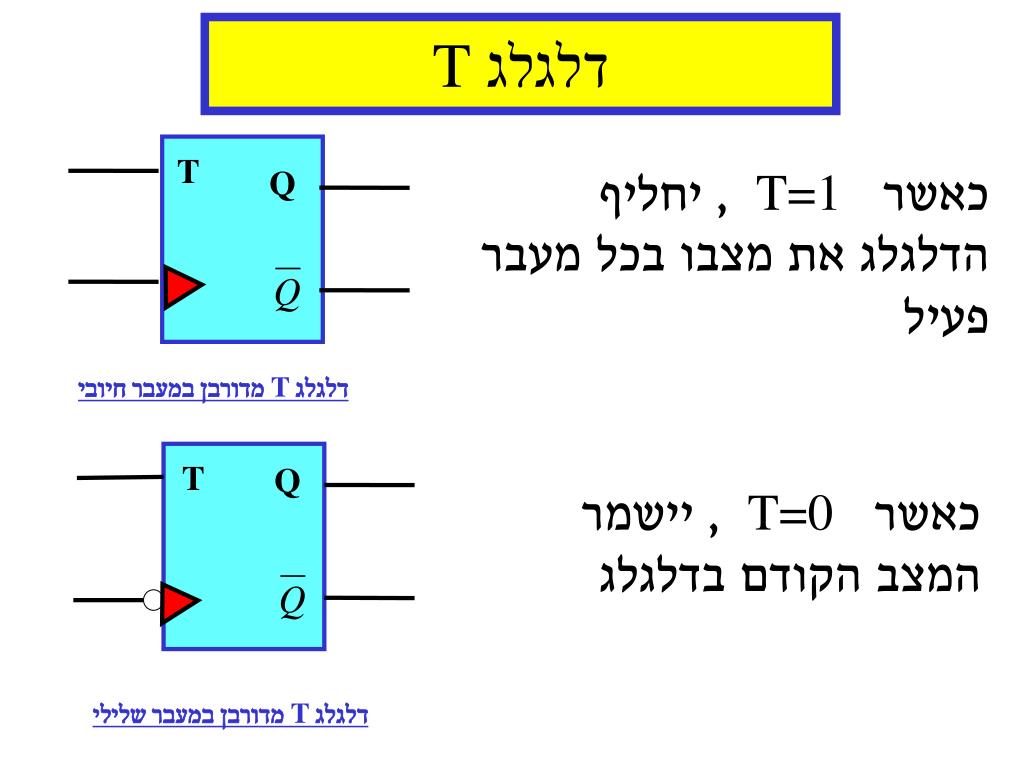

19. דלגלג T T Q כאשר T=1 , יחליף הדלגלג את מצבו בכל מעבר פעיל דלגלג T מדורבן במעבר חיובי T Q כאשר T=0 , יישמר המצב הקודם בדלגלג דלגלג T מדורבן במעבר שלילי

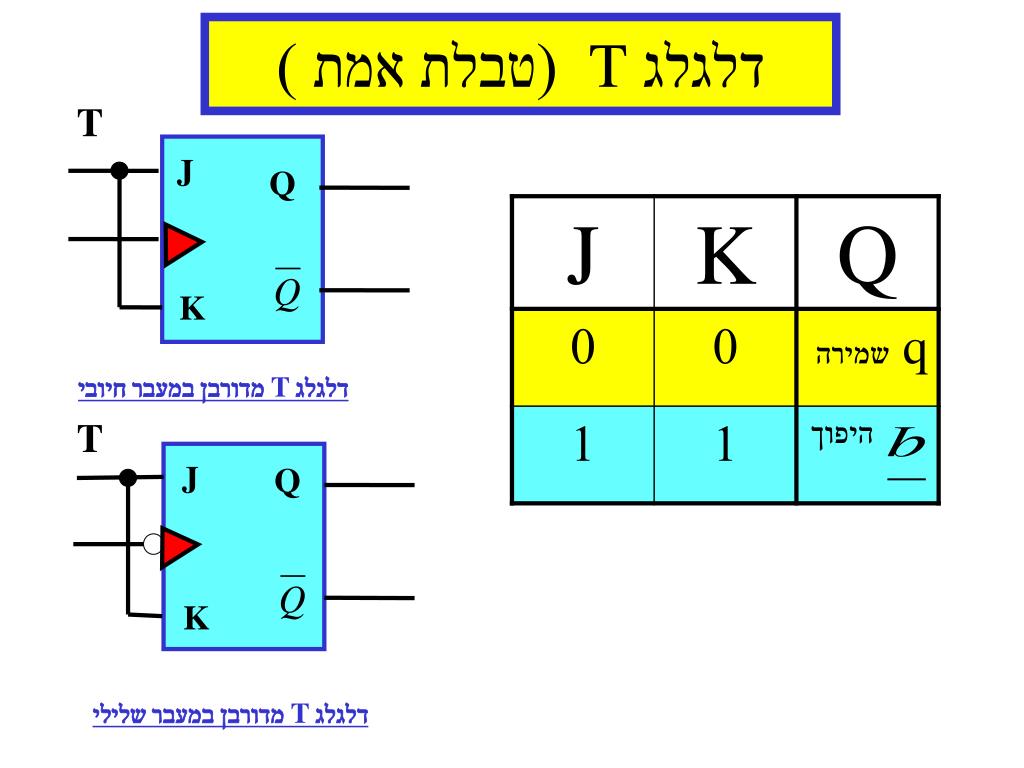

20. J Q K T J Q K דלגלג T מדורבן במעבר שלילי דלגלג T (טבלת אמת ) T דלגלג T מדורבן במעבר חיובי

21. T = 1 Q J Q 1 K 0 דלגלג T מדורבן במעבר חיובי t Cp 1 0 t דלגלג T (דיאגרמת זמנים ) חלוקת תדר ל –2 שינוי מצב של Q על כל עליה של דופקי שעון Cp

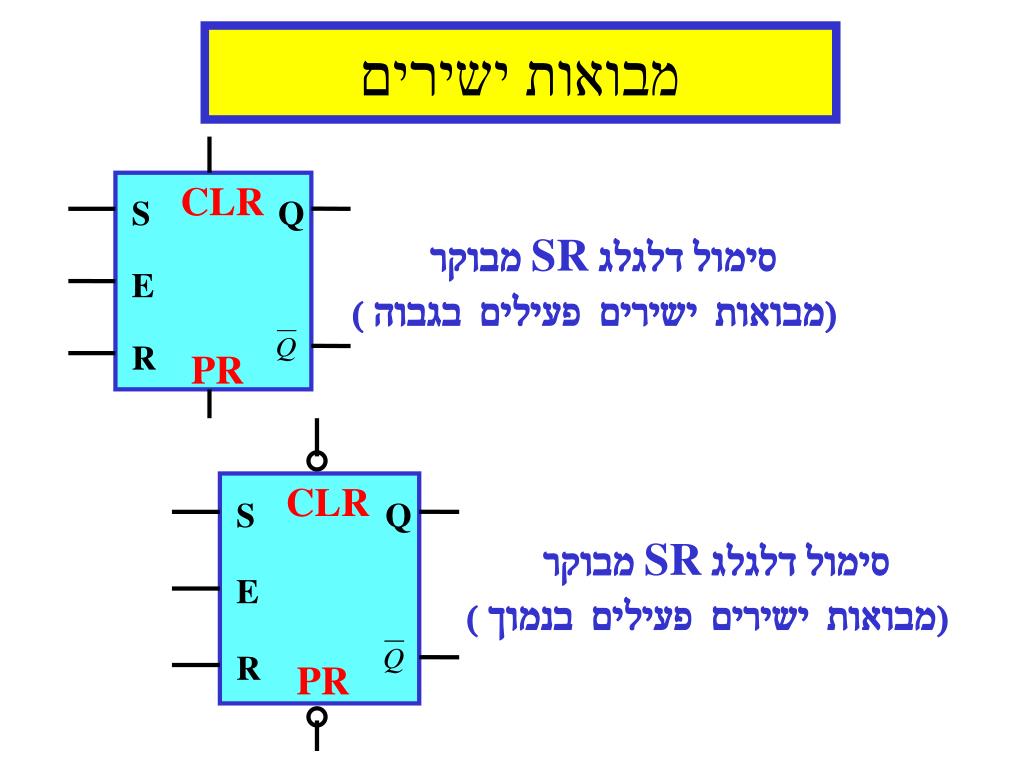

22. CLR S Q סימול דלגלג SR מבוקר (מבואות ישירים פעילים בגבוה ) E R PR CLR S Q סימול דלגלג SR מבוקר (מבואות ישירים פעילים בנמוך ) E R PR מבואות ישירים

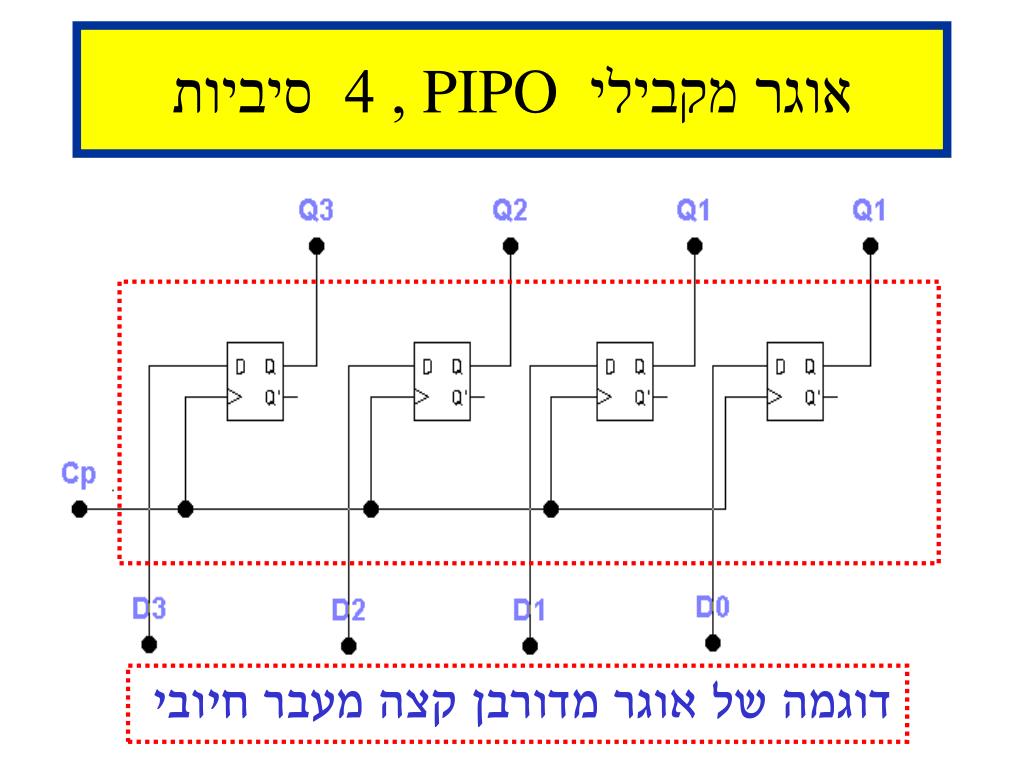

23. אוגר מקבילי PIPO , 4 סיביות דוגמה של אוגר מדורבן קצה מעבר חיובי

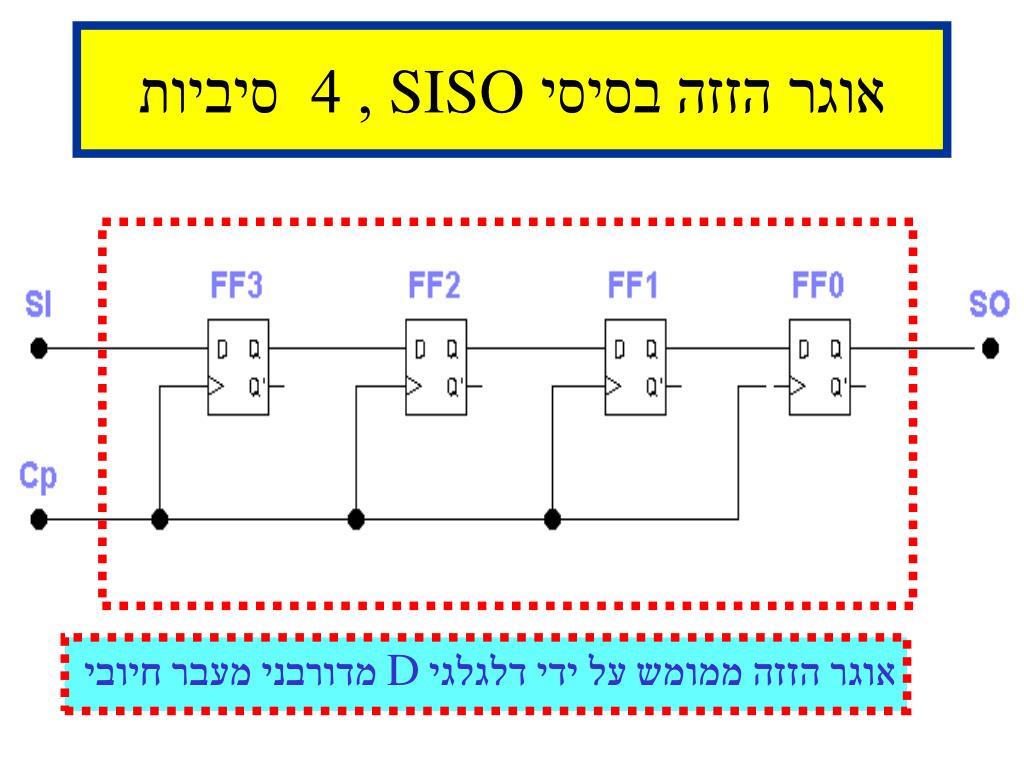

24. אוגר הזזה בסיסי SISO , 4 סיביות אוגר הזזה ממומש על ידי דלגלגי D מדורבני מעבר חיובי

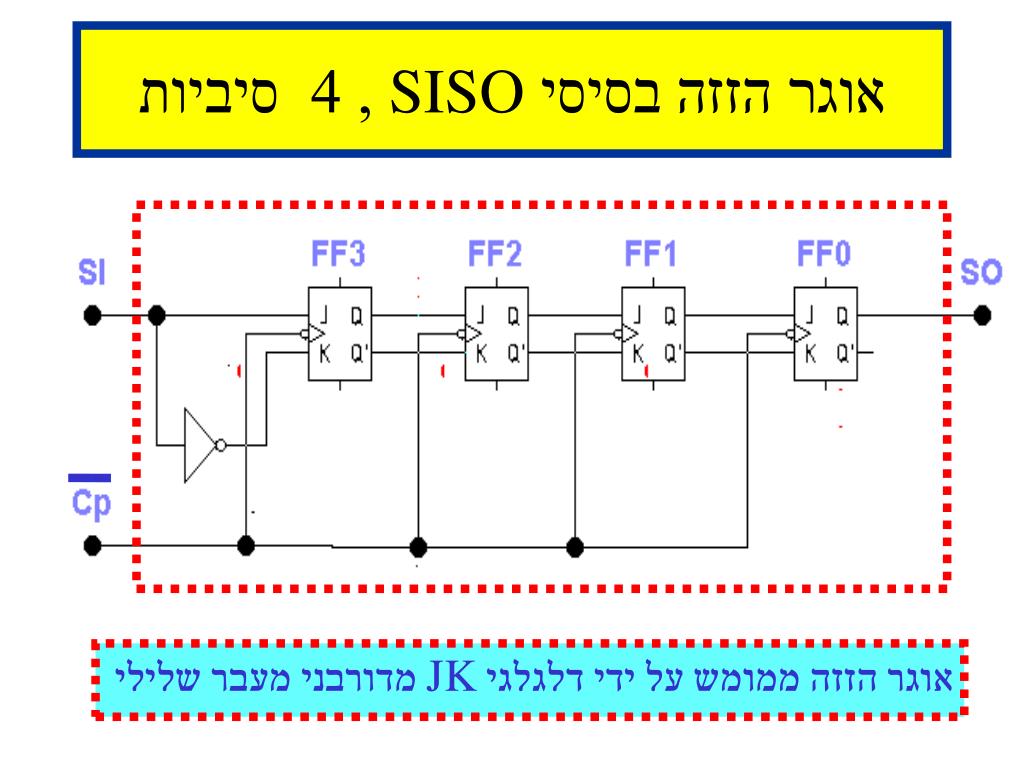

25. אוגר הזזה ממומש על ידי דלגלגי JK מדורבני מעבר שלילי אוגר הזזה בסיסי SISO , 4 סיביות

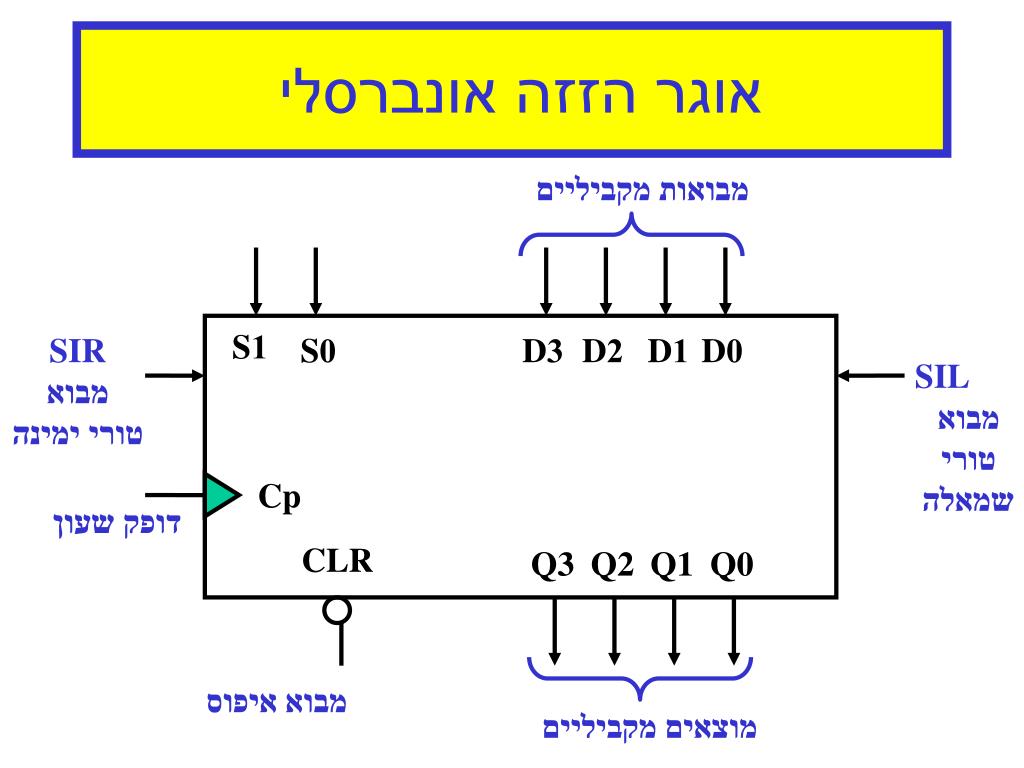

26. מבואות מקביליים S1 SIR מבוא טורי ימינה S0 D3 D2 D1 D0 SIL מבוא טורי שמאלה Cp דופק שעון CLR Q3 Q2 Q1 Q0 מבוא איפוס מוצאים מקביליים אוגר הזזה אונברסלי

27. אוגר הזזה אונברסלי –תיאור פעולה תאור כללי של אוגר הזזה דו-כווני אוניברסלי בעל 4 סיביות

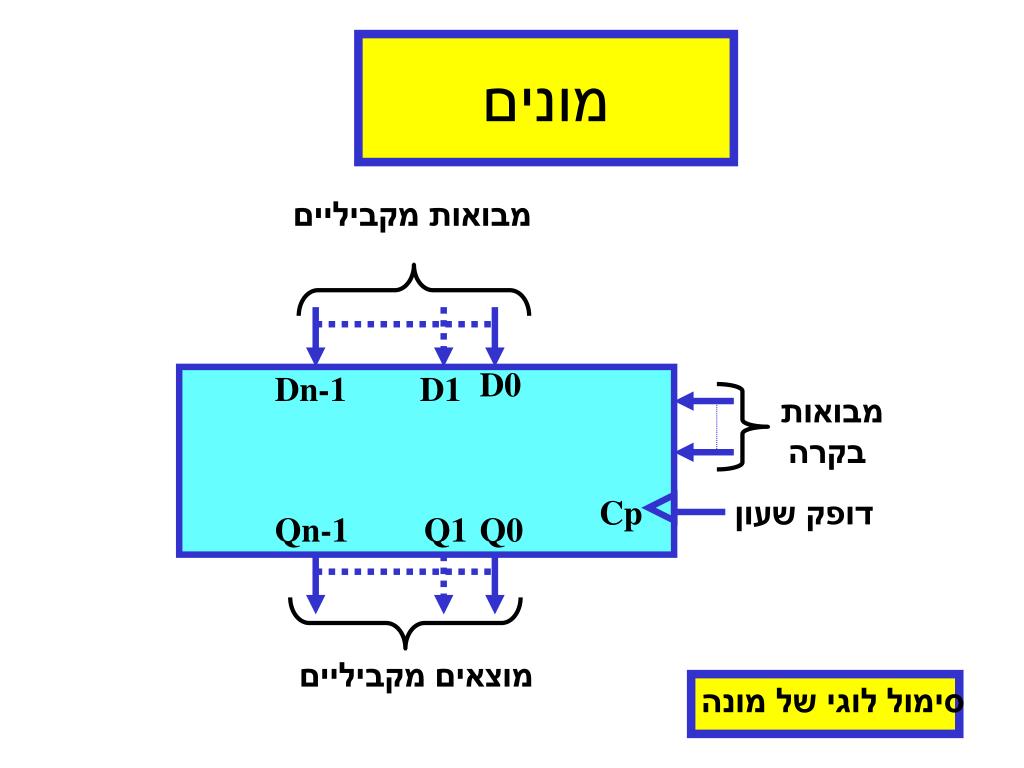

28. מבואות מקביליים D0 Dn-1 D1 מבואות בקרה Cp דופק שעון Qn-1 Q1 Q0 מוצאים מקביליים מונים סימול לוגי של מונה

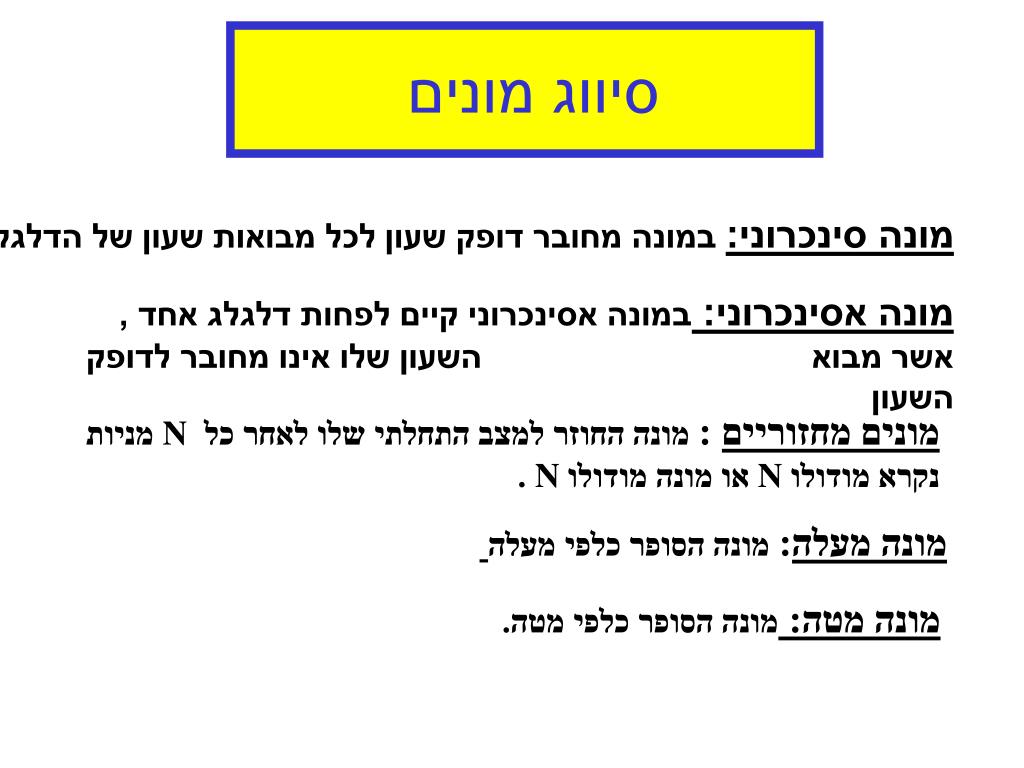

29. סיווג מונים מונה סינכרוני: במונה מחובר דופק שעון לכל מבואות שעון של הדלגלגים מונה אסינכרוני: במונה אסינכרוני קיים לפחות דלגלג אחד , אשר מבוא השעון שלו אינו מחובר לדופק השעון מונים מחזוריים : מונה החוזר למצב התחלתי שלו לאחר כל N מניות נקרא מודולו N או מונה מודולו N . מונה מעלה: מונה הסופר כלפי מעלה מונה מטה: מונה הסופר כלפי מטה.

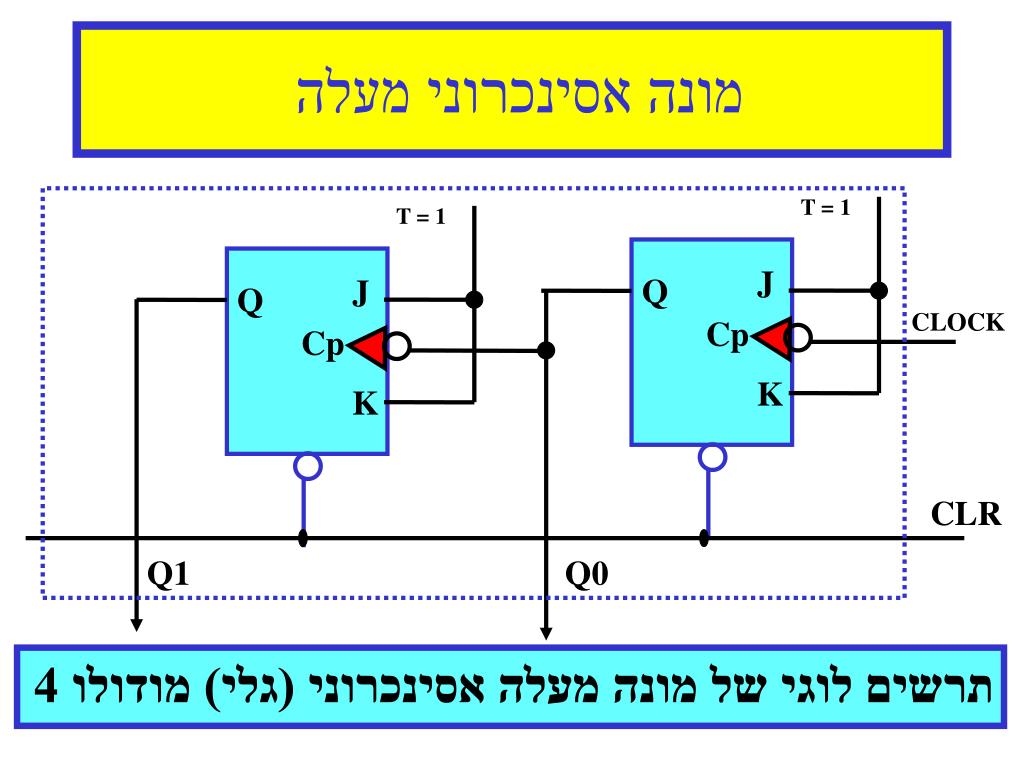

30. T = 1 T = 1 J Q J Q CLOCK Cp Cp K K CLR Q1 Q0 תרשים לוגי של מונה מעלה אסינכרוני (גלי) מודולו 4 מונה אסינכרוני מעלה

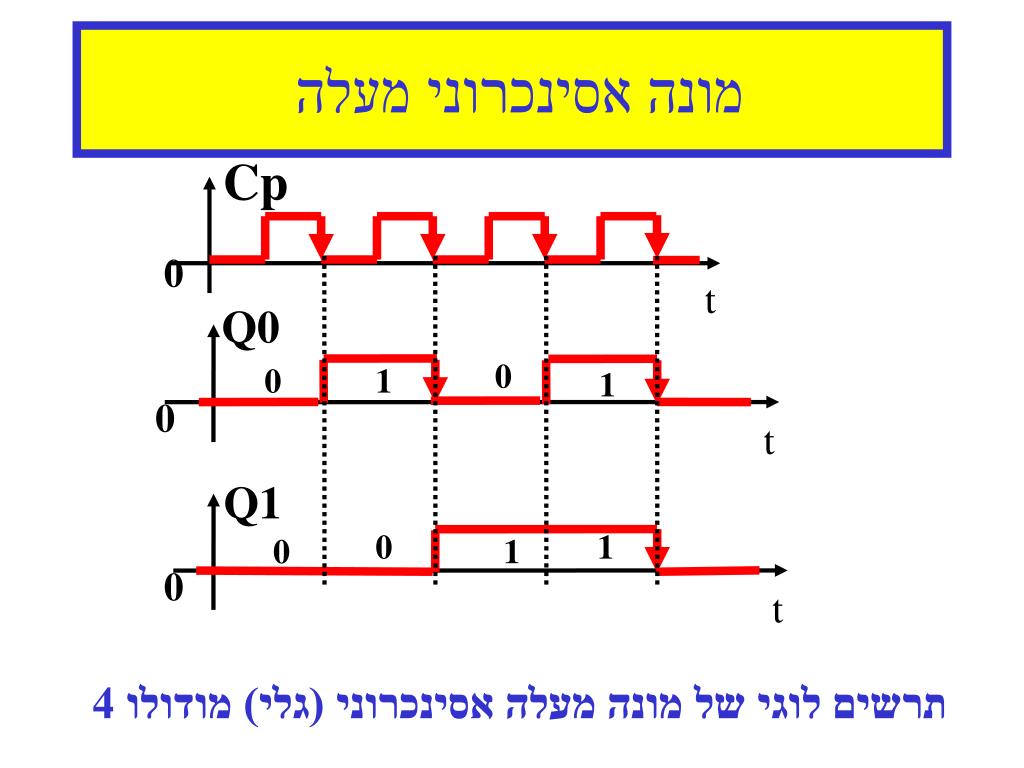

31. Cp 0 t Q0 0 0 1 1 0 t Q1 0 1 0 1 0 t תרשים לוגי של מונה מעלה אסינכרוני (גלי) מודולו 4 מונה אסינכרוני מעלה

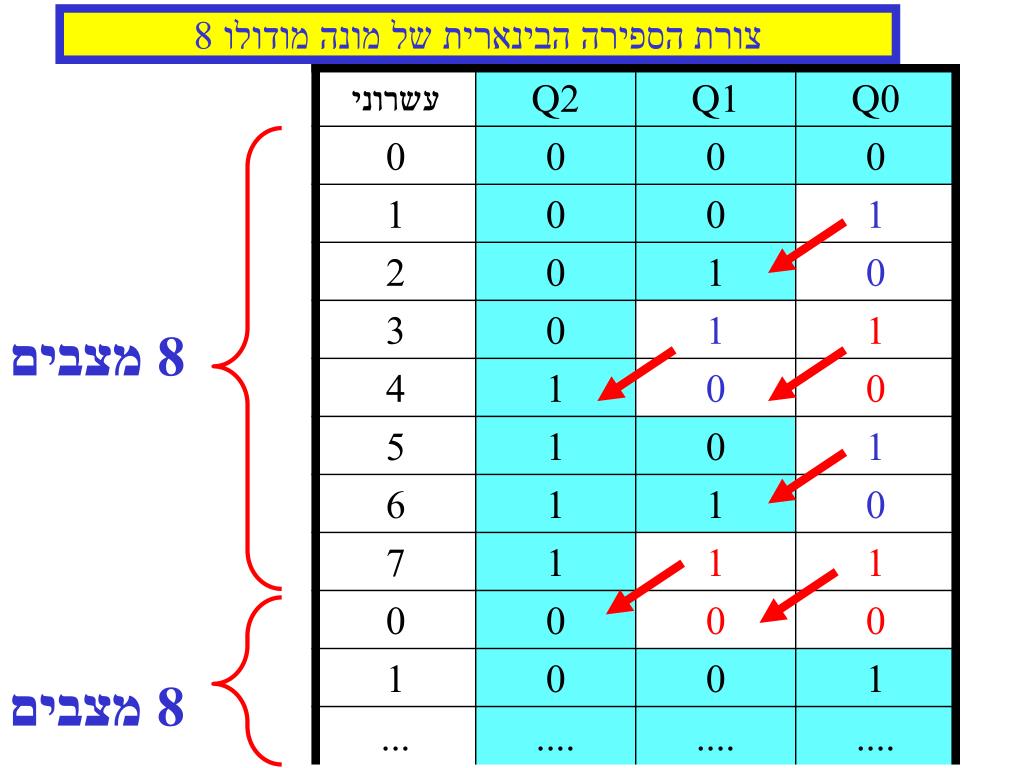

32. 8 מצבים 8 מצבים צורת הספירה הבינארית של מונה מודולו 8

33. FF2 1 FF1 FF0 T2 T1 Q Q J J Q T0 J K K K CLR CLR CLR Q0 Q2 Q1 תרשים לוגי מונה מעלה סינכרוני בינארי מודולו 8 T1=Q0 T2=T1*Q1 T0=1

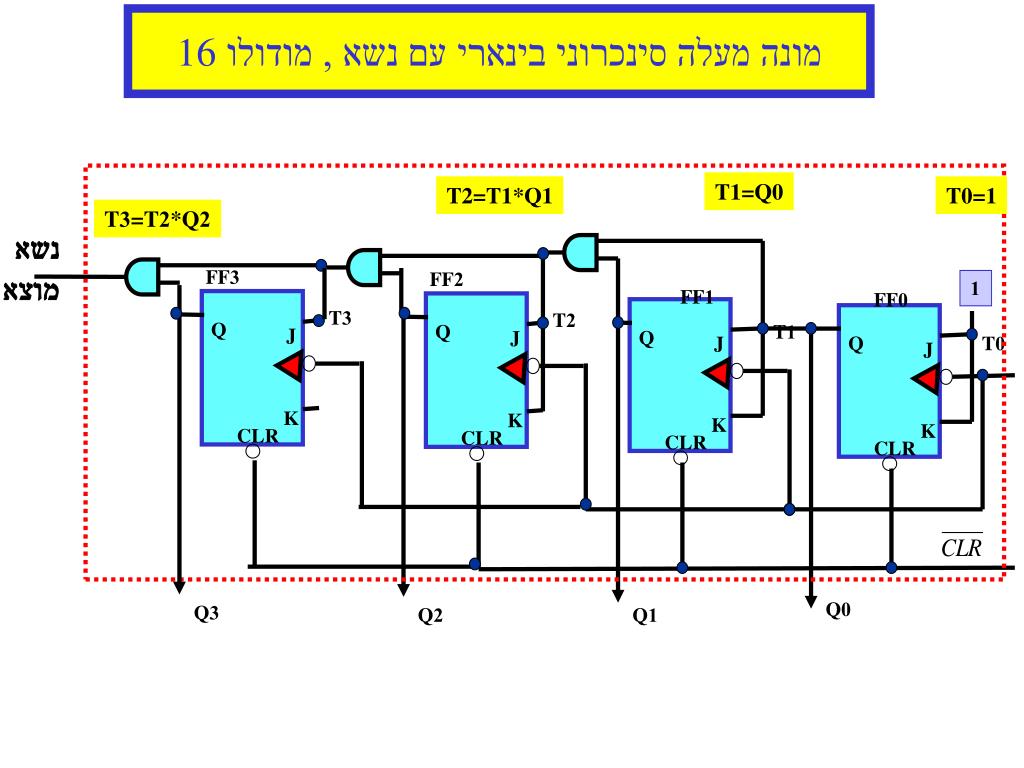

34. T1=Q0 T2=T1*Q1 T0=1 T3=T2*Q2 FF3 FF2 1 FF1 FF0 T3 T2 Q Q T1 J J Q J Q T0 J K K K K CLR CLR CLR CLR Q0 Q3 Q2 Q1 מונה מעלה סינכרוני בינאריעם נשא , מודולו 16 נשא מוצא

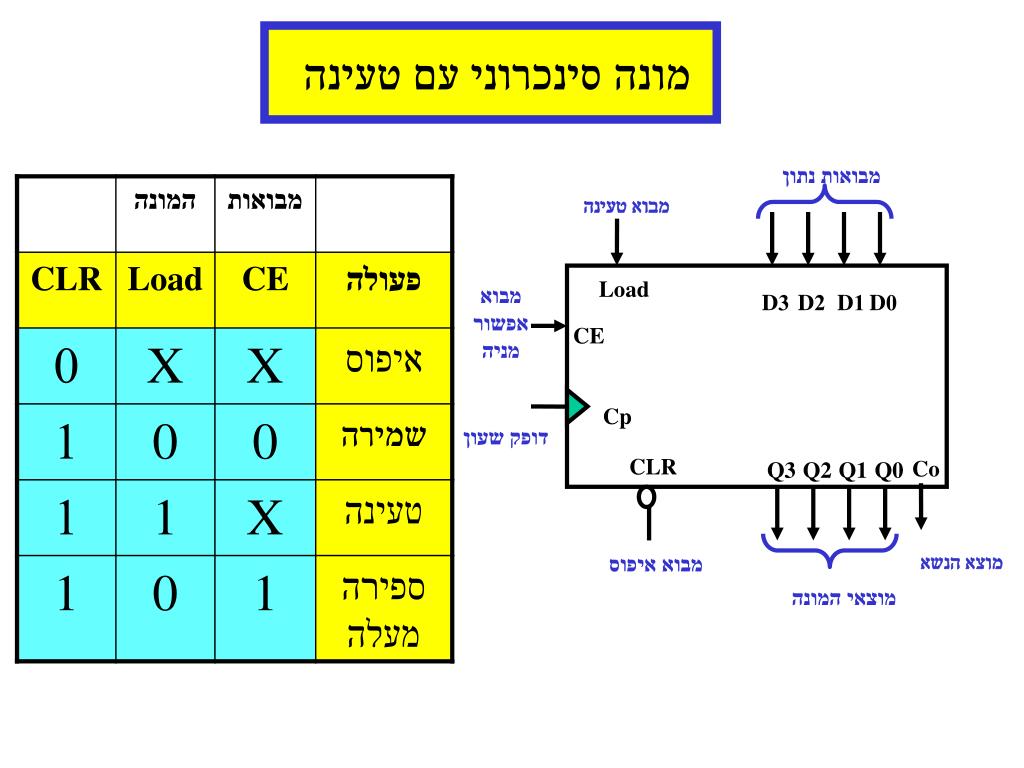

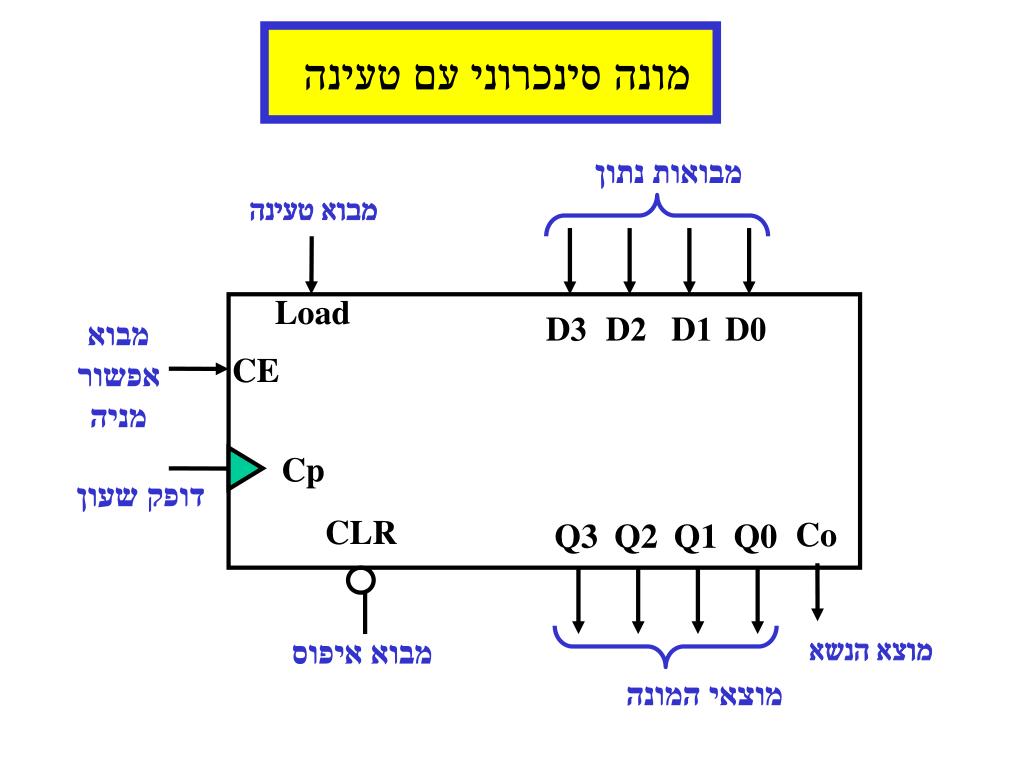

35. מבואות נתון מבוא טעינה Load מבוא אפשור מניה D3 D2 D1 D0 CE Cp דופק שעון Co CLR Q3 Q2 Q1 Q0 מוצא הנשא מבוא איפוס מוצאי המונה מונה סינכרוני עם טעינה

36. מבואות נתון מבוא טעינה Load מבוא אפשור מניה D3 D2 D1 D0 CE Cp דופק שעון Co CLR Q3 Q2 Q1 Q0 מוצא הנשא מבוא איפוס מוצאי המונה מונה סינכרוני עם טעינה

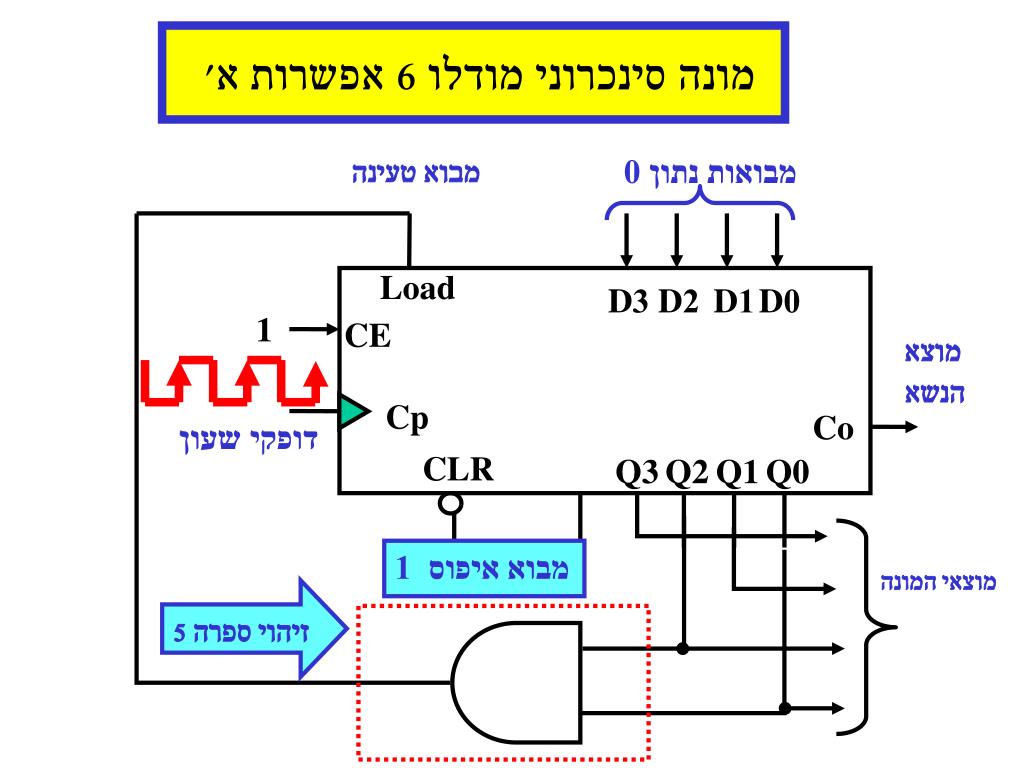

37. מבוא טעינה מבואות נתון 0 Load D3 D2 D1 D0 1 CE מוצא הנשא Cp Co דופקי שעון CLR Q3 Q2 Q1 Q0 מבוא איפוס 1 מוצאי המונה זיהוי ספרה 5 מונה סינכרוני מודלו 6 אפשרות א'

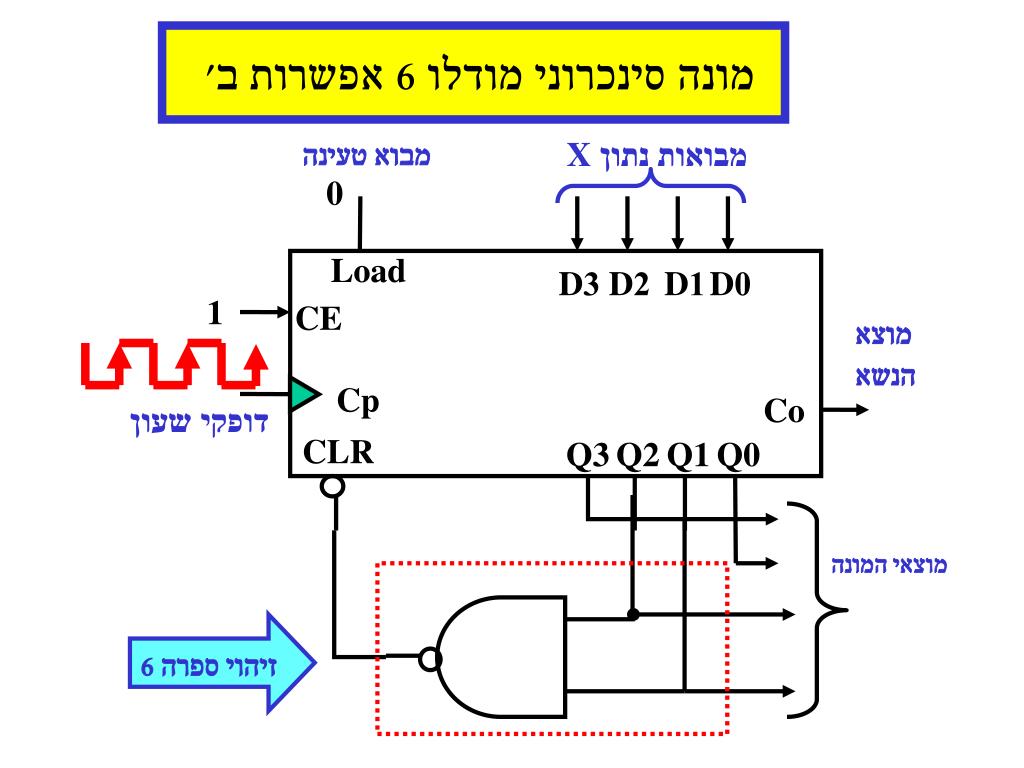

38. מבוא טעינה מבואות נתון X 0 Load D3 D2 D1 D0 1 CE מוצא הנשא Cp Co דופקי שעון CLR Q3 Q2 Q1 Q0 מוצאי המונה זיהוי ספרה 6 מונה סינכרוני מודלו 6 אפשרות ב'
