Java Path Finder

1. Java Path Finder Pourquoi s’y intéresser ?

2. Tendance pour les outils de test • Pour cet exposé, test de programmes • Annonces de milliers de LoC testées automatique-ment ???? • Analyse statique, quoi de neuf ? • Rôle du Model-Checking pour le test ? • “Program Model-checking”, c’est quoi ? • “Run-time Verification”, c’est quoi ? • Alors regardons Java Path Finder … • NB: il y aurait aussi Verisoft, SLAM, BLAST, …

3. Histoire • Développé à la NASA depuis 1999 • Logiciel libre (sourceforge) • Auteurs : • Villem Visser • Klaus Havelund • Corina Pasareanu • etc, etc

4. C’est quoi Java Path Finder? • “JPF is a swiss army knife for all sort of runtime based verification” • Très spécialisé Java, mais tout Java, y compris les « threads » • Environnement pour « traiter » des programmes Java annotés • Model-checking • Simulation, et récemment exécution symbolique

5. Plan de l’exposé • Quelques mots sur le model-checking • Test et model-checking • Model-checking de programmes, à la JPF • Test de programmes avec Java Path Finder

6. Model-checking (rappel) • Le modèle est fini • Les états sont étiquetés par des propriétés • Les formules de logique temporelle sont, par exemple, des invariants, des « P1 until P2 », etc Model Checker valide Modèle contre- exemple , Formule de logique temporelle

7. Model-checking, principes • Exploration exhaustive du modèle • Différentes représentations du modèle et de la formule • JPF : états explicites • Exploration : DFS, BFS, etc • Arrêt dès que l’on rencontre un état déjà visité • On sort la trace courante si on rencontre un état qui ne satisfait pas la propriété => contre-exemple

8. Test generation using model-checking • Exploits the fact that model-checkers may yield counter-examples • Given , a required property of the SUT • Given a model M of the SUT • Model-check M for ¬  • The model-checker will reject ¬  and produce a counter-example, i.e. a trace that satisfies , i.e. a test sequence for  • Popular, most model-checkers have been experienced for test generation • Nice, but…

9. New issues, …and good old ones •  must be a formula in some temporal logic (not always convenient) • An example: • : AG(¬request  (request U grant)) • ¬ : EF(request  ¬(request U grant)) • One counter-example is not enough (because of the universal quantification) => exhaustivity and coverage issues • The finite model is an over-approximation of the system • Feasability, constraint solvers…

10. Plan de l’exposé • Quelques mots sur le model-checking • Test et model-checking • Model-checking de programmes, à la JPF • Test de programmes avec Java Path Finder

11. Model-checking de programmes • Le programme est le modèle • Infinité d’états • États très complexes • Problèmes de passage à l’échelle… • Représentation astucieuse des états et de leurs évolution • Exploitation de la symétrie des états • Slicing : on identifie la partie du programme qui influence la formule, et on ignore le reste • « Partial Order Reduction » • Abstraction

12. Que vérifie JPF? • Plusieurs modes et options • //isme : détection de « race conditions » (pb avec des objets partagés) et de « deadlocks » • Détection des exceptions non traitées • Mauvais usage de la mémoire • Assertions dans le code • assert < exp. Booléenne> • Formules LTL : fichiers .ltl, JPF utilise Bandera, et ils disent : • Note: Currently it is possible that a trace obtained while checking an LTL formula could not be properly executed during path simulation.

13. Le noyau de JPF JAVA • Two major concepts: • Search and JVMJPF • Search is the JVM driver • and Property evaluator • JVM is the state generator LTL or deadlock or assert Bytecode JPF: search + Java Virtual Machine Property holds Error display

14. La Classe Verify • JPF arrive avec une bibliothèque de classes impressionnante, qui est extensible • La classe Verify : • gov.nasa.jpf.jvm.Verify • Sert à annoter le programme • Sert à « fermer » le programme / environnement pendant la vérification : on modélise l’environnement • Quelques méthodes • public static int random(int max); • public static boolean randomBool(); • public static void beginAtomic(); • public static void endAtomic(); • ignoreIf(cond); • …

15. Représentation des états • Trois composants: • Threads, variables statiques (classes), variables dynamiques (objets) • Pour chaque thread, pile d’appels de méthodes • Verrous et champs de chaque classe ou objet • Compression à la SPIN: tout se passe par indices (hachage), un max de valeurs sont partagées, les mises à jour ne changent que les indices des valeurs modifiées. • Comparaison d’états efficace • Ils annoncent des millions d’états dans 512 Mb

16. JPF et slicing JAVA Static Analysis LTL or deadlock or assert Bytecode Sliced JAVA JPF: search + JVM Property holds Error display

17. Techniques appliquées au model-checking • Slicing (coupage en tranche) • Critère de slicing (souvent des points du programme) • Programme « slicé » : parties du programme qui peuvent affecter ou être affectées par le critère • Cas du model-checking : le critère est souvent lié à une propriété => tous les points du programmes affectant une variable de la propriété. • Partial Order Reduction : détermination des instructions indépendantes de thread à thread => un seul entrelacement est considéré. Analyse statique + dynamique

18. JPF et “Partial Order Reduction” JAVA Static Analysis LTL or deadlock or assert Bytecode POR Info JPF: search + JVM ? Property holds Error display

19. JPF et Abstraction JAVA Abstraction par prédicats LTL or deadlock or assert Abstract Java Bytecode JPF: search + JVM Property holds Error display

20. Techniques du Model-checking • Réduction par symétrie • Équivalence entre états (forme canonique) : ordre sur les noms de classes et pour les objets, unique identifiant des « NEW »+ n° d’occurrence • Forme canonique du tas • Abstraction: programmes abstraits obtenus par annotations de l’utilisateurs • Classe Abstract: spécification de prédicats • Abstract.addBoolean(“xGTy”,A.x > B.y) • Pb avec l’abstraction : sur-approximation des comportements => raffinement par essais d’exécution des contre-exemples

21. JPF et Analyses spécialisées JAVA LTL or deadlock or assert Analyses spécialisées Bytecode Fenêtre d’ordon- nancement JPF: search + JVM Diagnostics: deadlocks, race Property holds Error display

22. Le bazar global

24. Exemples • Toujours les mêmes • NASA’s remote agent spacecraft control system, 1998, LISP, SPIN, deadlock en vol en 1999 • K9 Rover, 8KLOC, C++/JAVA • DEOS avionics operating system, slice de 1000 lignes de C++ traduit en 1443 lignes de Java • Ils disent analyser “routinely” des programmes de 1000 à 5000 lignes • Ils disent qu’essayer avec 100000 lignes serait « naïf »

25. Plan de l’exposé • Quelques mots sur le model-checking • Test et model-checking • Model-checking de programmes, à la JPF • Test de programmes avec Java Path Finder

26. Evaluation symbolique • C’est une extension : JPF-SE • Liée à l’abstraction • Vieille idée : King 1976! Mais généralisation aux structures dynamiques, tableaux, //isme. • Le model-checker produit et explore un arbre d’exécution symbolique • Pb des boucles…=> DFS, mais profondeur itérative, ou BFS

27. X >? Y [ X > Y ] y = X + Y – Y = X [ X > Y ] x = X + Y – X = Y [ X > Y ] Y - X >? 0 [ X > Y, Y – X > 0 ] END [ X > Y, Y – X <= 0 ] END Swap Valeurs symboliques int x, y; 1 : if (x > y) { 2 : x = x + y; 3 : y = x – y; 4 : x = x – y; 5 : if (x – y > 0) 6 : assert(false); } x = X, y = Y 1 1 [ X <= Y ] END [ X > Y ] x = X + Y 2 Prédicats de chemins 3 4 5 5

28. Exécution symbolique • Valeurs d’entrée => Valeurs symboliques • Valeurs des variables du programme : expressions symboliques • Etat : • Valeurs symboliques des variables • Prédicat de chemin • Prochaine(s) instruction(s)

29. Exécution symbolique généralisée • Initialisation paresseuse : les champs sont initialisés la première fois qu’ils sont accédés • Cas des références : choix non déterministe entre null, un nouvel objet (non initialisé), un objet déjà existant • Cas des valeurs primitives : nouvelle valeur symbolique • Conditionnelle : choix non déterministe de la condition ou de sa négation qui est alors ajoutée au PC courant => procedure de décision => si insatisfiabilité => retour arrière

30. Cela paraît tout simple • Il y a une bibliothèque de types symboliques • Par exemple : Expression est la classe des entiers symboliques, avec des méthodes symboliques add, gt,… • Les accès et affectations aux champs sont remplacés par des méthodes get et set • Les méthodes get implémentent de l’initialisation paresseuse • => Instrumentation massive • Exemple class Node { int elem; Node next;} void foo() {… if(elem > t.elem) next = t.next; } }

31. Instrumentation (automatique?) Class Node{ Expression elem; Node next; boolean _next_is_init = false; boolean _elem_is_init = false; static Vector v = new Vector(); static {v.add(null);} Node _new_Node() {…} Node _get_next() {…} void foo() {… if (_get_elem()._GT(t._get_elem())) _set_next(t._get_next())); } }

32. Il y a deux articles : ISSTA’04 et ISSTA’06 • L’un parle de red-black trees, l’autre de containers… • On engendre des séquences d’appels de méthodes par exploration exhaustive… de quoi?

33. Génération de tests • Exemple : les arbres équilibrés rouge-noir (cf. l’article de Korat) • Ils font du black-box (basé sur des préconditions de méthodes) et du white-box (couverture des branches) • Le model-checker explore exhaustivement soit les enchaînements de méthodes, soit l’arbre d’exécution symbolique

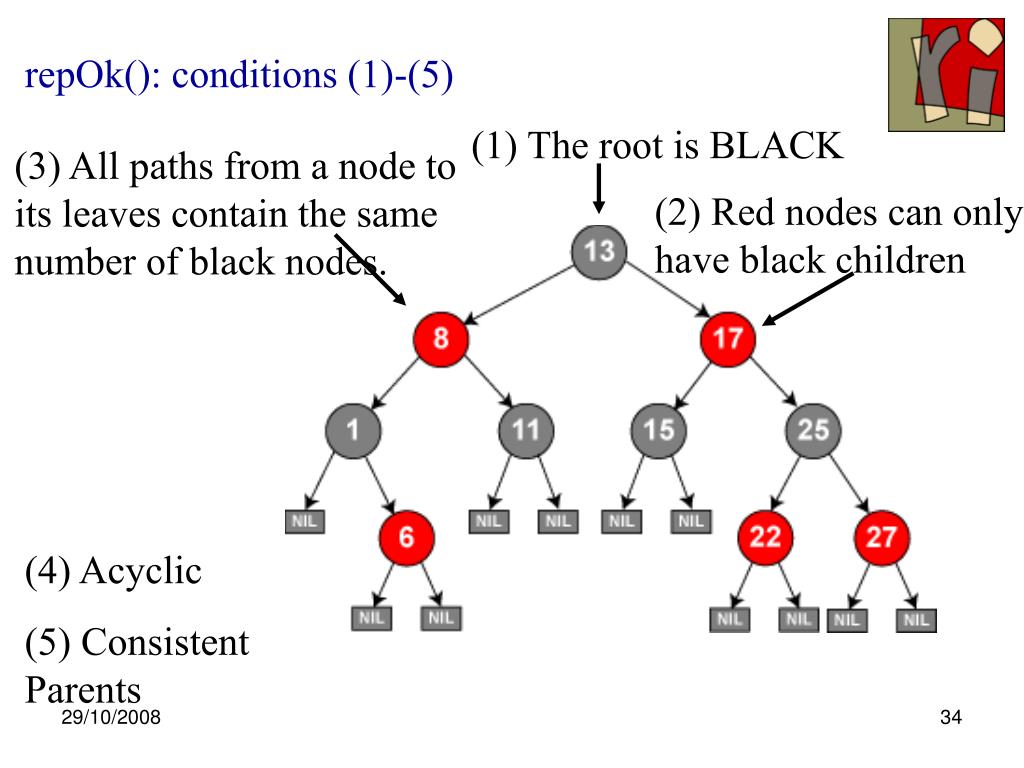

34. repOk(): conditions (1)-(5) (1) The root is BLACK (3) All paths from a node to its leaves contain the same number of black nodes. (2) Red nodes can only have black children (4) Acyclic (5) Consistent Parents

35. Fragment de RepOk boolean repOk(Entry e) { // root has no parent, root is black,… // RedHasOnlyBlackChildren workList = new LinkedList(); workList.add(e); while (!workList.isEmpty()) { Entry current=(Entry)workList.removeFirst(); Entry cl = current.left; Entry cr = current.right; if (current.color == RED) { if(cl != null && cl.color == RED) return false; if(cr != null && cr.color == RED) return false; } if (cl != null) workList.add(cl); if (cr != null) workList.add(cr); } // equal number of black nodes on left and right sub-tree… return true; }

36. Ce qu’ils font avec çà (ISSTA’04) • Ils exécutent toutes les séquences de méthodes put et remove sur un ensemble d’au plus N éléments • Ils engendrent tous les arbres non-isomorphes jusqu’à une certaine (petite) taille et ils les utilisent pour tester les méthodes • En fait, c’est RepOk + procédure de décision • Ils engendrent des tests “white-box” pour couvrir les branches des méthodes

37. “Decision procedures” [TACAS 2007] « JPF–SE uses the following decision procedures; they vary in the types of constraints they can handle and their efficiency. Omega library [9] – supports linear integer constraints. CVC-Lite [3] – supports integer, rational, bit vectors, and linear constraints. YICES1 [4] – supports types and operations similar to those of CVC-Lite. STP2 [2] – supports operations over bit vectors. In the JPF–SE interface, all integers are treated as bit vectors of size 32. Recently, we have also added a constraint solver, RealPaver [10] that supports linear and non-linear constraints over floating point numbers. »
