  1. InTouch alarmový systém

  2. Distribuovaný alarmový systém • informuje operátory o stavu výrobního procesu a řídicího systému • alarmy – varovná hlášení o stavu sledovaných podmínek procesu • alarm – výjimečný stav, signalizuje, že něco neprobíhá správně • události – běžné zprávy o chodu systému • událost – detekovatelná změna stavu

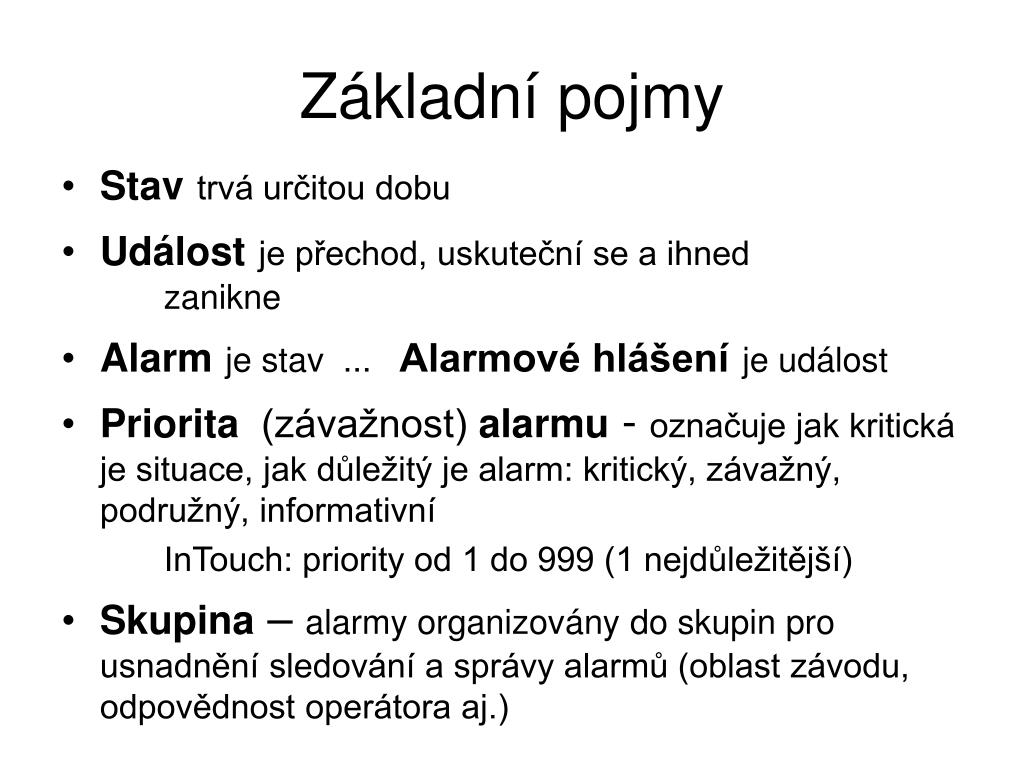

  3. Základní pojmy • Stavtrvá určitou dobu • Událostje přechod, uskuteční se a ihned zanikne • Alarmje stav ... Alarmové hlášeníje událost • Priorita (závažnost) alarmu - označuje jak kritická je situace, jak důležitý je alarm: kritický, závažný, podružný, informativní InTouch: priority od 1 do 999 (1 nejdůležitější) • Skupina – alarmy organizovány do skupin pro usnadnění sledování a správy alarmů (oblast závodu, odpovědnost operátora aj.)

  4. Základní pojmy 2 • Aktivace alarmu – překročena stanovená mez • tím spustí alarmový stav Nepotvrzený alarm • Potvrzení alarmu – obsluha oznamuje, že alarm vzala na vědomí • tím alarm přejde do stavu Potvrzený alarm • Vícestavový alarm – např.substavy Hi, HiHi • Aktuální alarmy – právě aktivní alarmy • Historické alarmy – alarmy,které již zanikly, veličina se vrátila do normálního stavu

  5. Typy alarmů podmínka vzniku třída typ logický stav DSC DSC hodnota – velmi nízká VALUE LOLO hodnota – nízká VALUE LO hodnota – vysoká VALUE HI hodnota – velmi vysoká VALUE HIHI odchylka - velká DEV MAJDEV odchylka - malá DEV MINDEV rychlost změny ROC ROC

  6. Typy událostí • ACK alarm byl potvrzen • ALM vznikl alarm • EVT vyskytla se událost • RTN proměnná se vrátila do normálního stavu • SYS vyskytla se systémová událost • USER přihlášení, odhlášení operátora • LGC hodnota proměnné změněna skriptem • OPR hodnotu proměnné změnil operátor

  7. Alarmové skupiny

  8. Konfigurace alarmů dvouhodnotová proměnná: proměnné typu real a integer:

  9. Alarmy - různé • potvrzování alarmů • nastavení alarmového systému
