ROLE DES DIFFERENTS ELEMENTS

EXERCICES DE SYNTHESE. ROLE DES DIFFERENTS ELEMENTS. Nous allons maintenant faire quelques exercices de synthèse pour consolider vos acquis. Ces exercices seront faits en collaboration avec l’animateur que vous devez donc contacter. Le principe en est le suivant :.

ulf
Télécharger la présentation

ROLE DES DIFFERENTS ELEMENTS

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

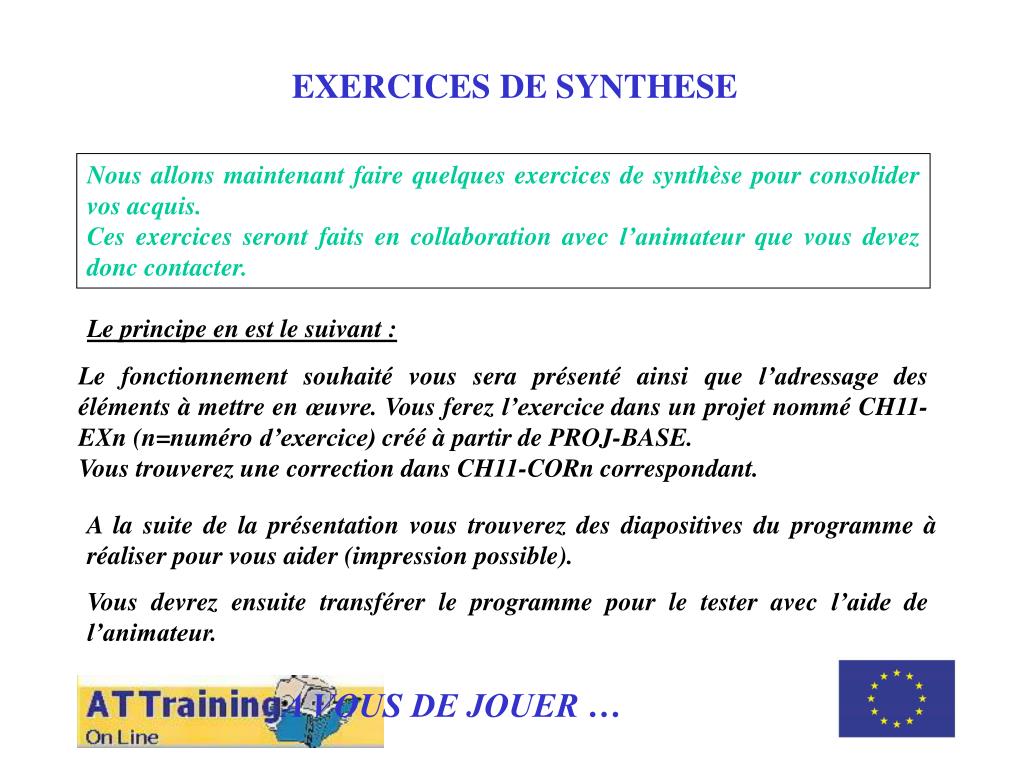

  1. EXERCICES DE SYNTHESE ROLE DES DIFFERENTS ELEMENTS Nous allons maintenant faire quelques exercices de synthèse pour consolider vos acquis. Ces exercices seront faits en collaboration avec l’animateur que vous devez donc contacter. Le principe en est le suivant : Le fonctionnement souhaité vous sera présenté ainsi que l’adressage des éléments à mettre en œuvre. Vous ferez l’exercice dans un projet nommé CH11-EXn (n=numéro d’exercice) créé à partir de PROJ-BASE. Vous trouverez une correction dans CH11-CORn correspondant. A la suite de la présentation vous trouverez des diapositives du programme à réaliser pour vous aider (impression possible). Vous devrez ensuite transférer le programme pour le tester avec l’aide de l’animateur. A VOUS DE JOUER …

  2. EXERCICE DE SYNTHESE N°2 (CH10-EX2) ROLE DES DIFFERENTS ELEMENTS Un dispositif de marquage est équipé comme suit: FC0 %I1.0 FC1 %I1.1 YV1 %Q2.1 YV0 %Q2.0 DCY %I1.8 C2/4 %I1.9 Un appui sur DCY provoque autant d’aller-retour de vérin que prévus avec le commutateur C2/4 (2 si C2/4=0 ou 4 si C2/4=1). YV0 provoque le recul du vérin et YV1 son avance. A chaque aller, le vérin devra rester 2s sorti avant de reculer. Après étude de CH10-COR2, c’est à vous …

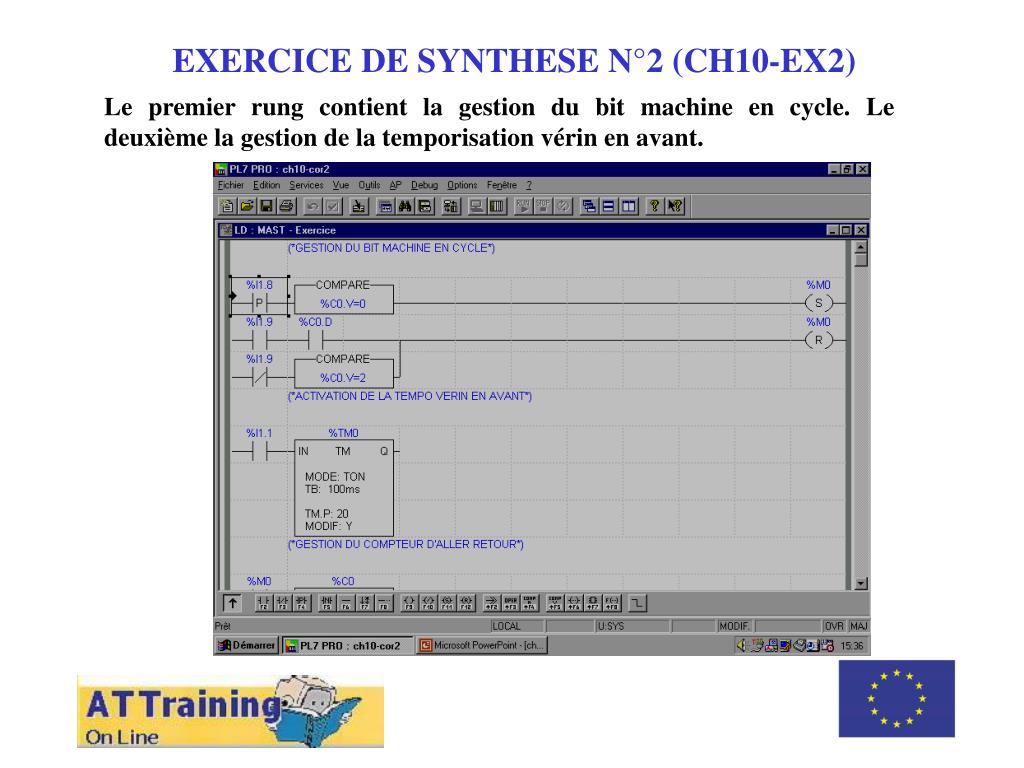

  3. EXERCICE DE SYNTHESE N°2 (CH10-EX2) ROLE DES DIFFERENTS ELEMENTS Le premier rung contient la gestion du bit machine en cycle. Le deuxième la gestion de la temporisation vérin en avant.

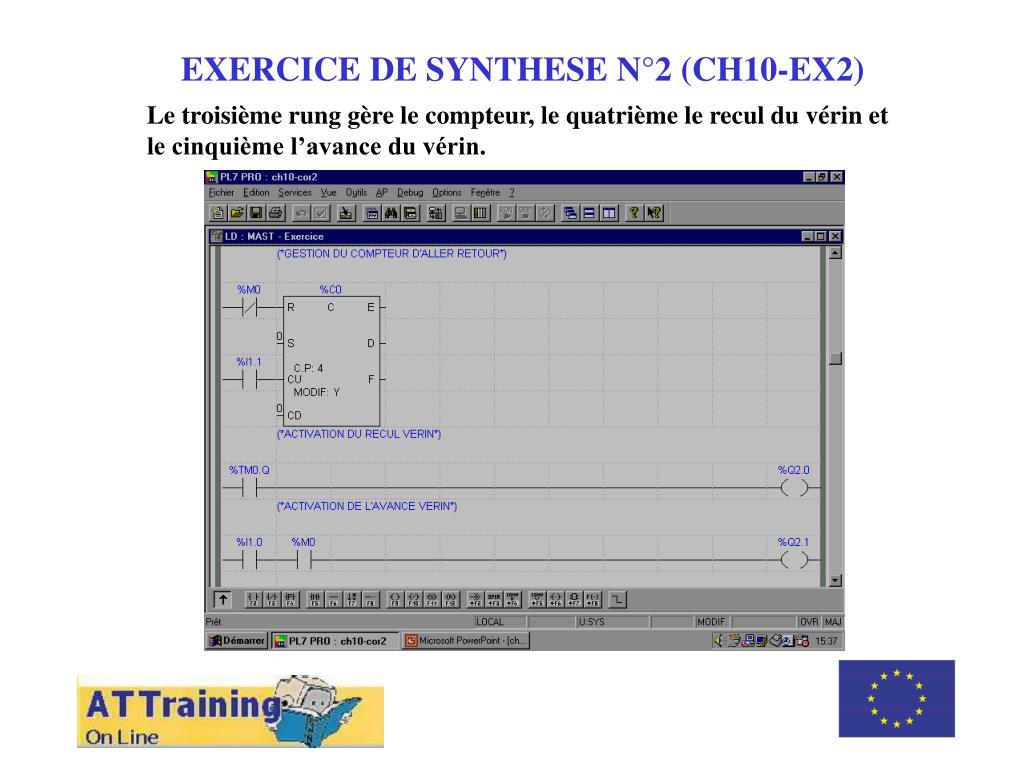

  4. EXERCICE DE SYNTHESE N°2 (CH10-EX2) ROLE DES DIFFERENTS ELEMENTS Le troisième rung gère le compteur, le quatrième le recul du vérin et le cinquième l’avance du vérin.
