Fast A/D sampler characterization presentation

watson avatar
watson
12 diapositives · 284 Views · Aug 26, 2014

07/04/2011. Performed By: Tal Goihman & Irit Kaufman Instructor: Mony Orbach Bi- semesterial Spring 2011. Fast A/D sampler characterization presentation. Introduction. Goal: implement a fast A/D sampler up to 5Gsps. Input options: Single channel @ 5Gsps Dual channel @ 2.5Gsps

Fast A/D sampler characterization presentation - slide 1
01 / 12Fast A/D sampler characterization presentation
1 / 17

Télécharger la présentation

Fast A/D sampler characterization presentation
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. 07/04/2011 Performed By: Tal Goihman & Irit Kaufman Instructor: MonyOrbach Bi-semesterial Spring 2011 Fast A/D sampler characterization presentation

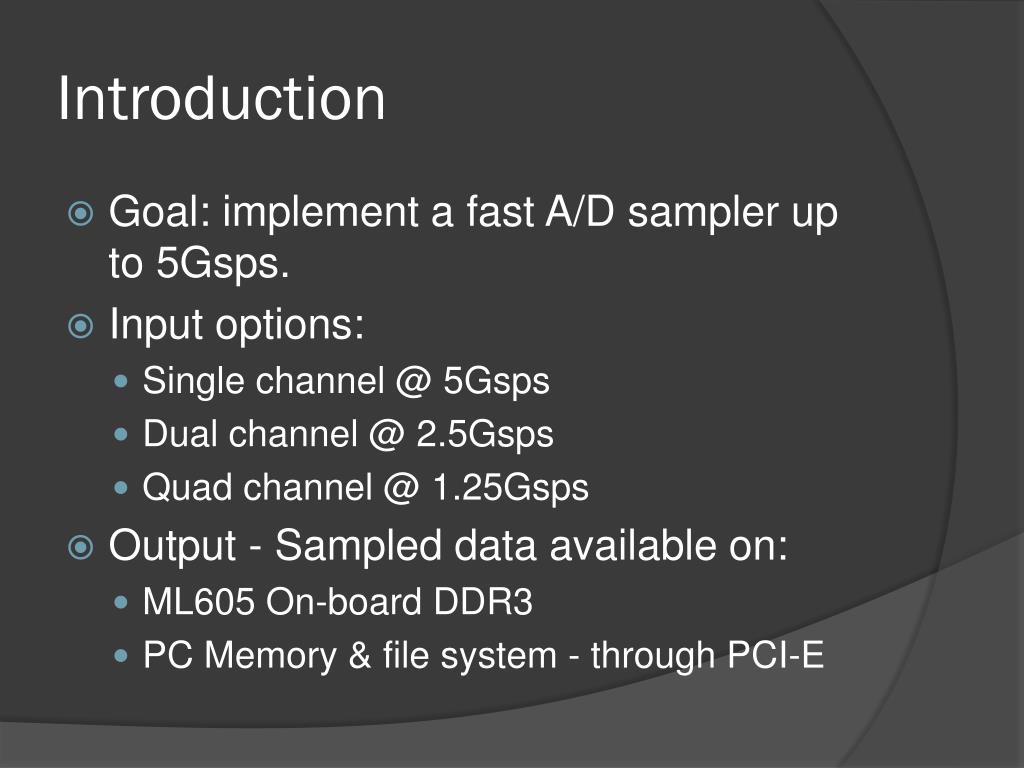

  2. Introduction • Goal: implement a fast A/D sampler up to 5Gsps. • Input options: • Single channel @ 5Gsps • Dual channel @ 2.5Gsps • Quad channel @ 1.25Gsps • Output - Sampled data available on: • ML605 On-board DDR3 • PC Memory & file system - through PCI-E

  3. Hardware Components

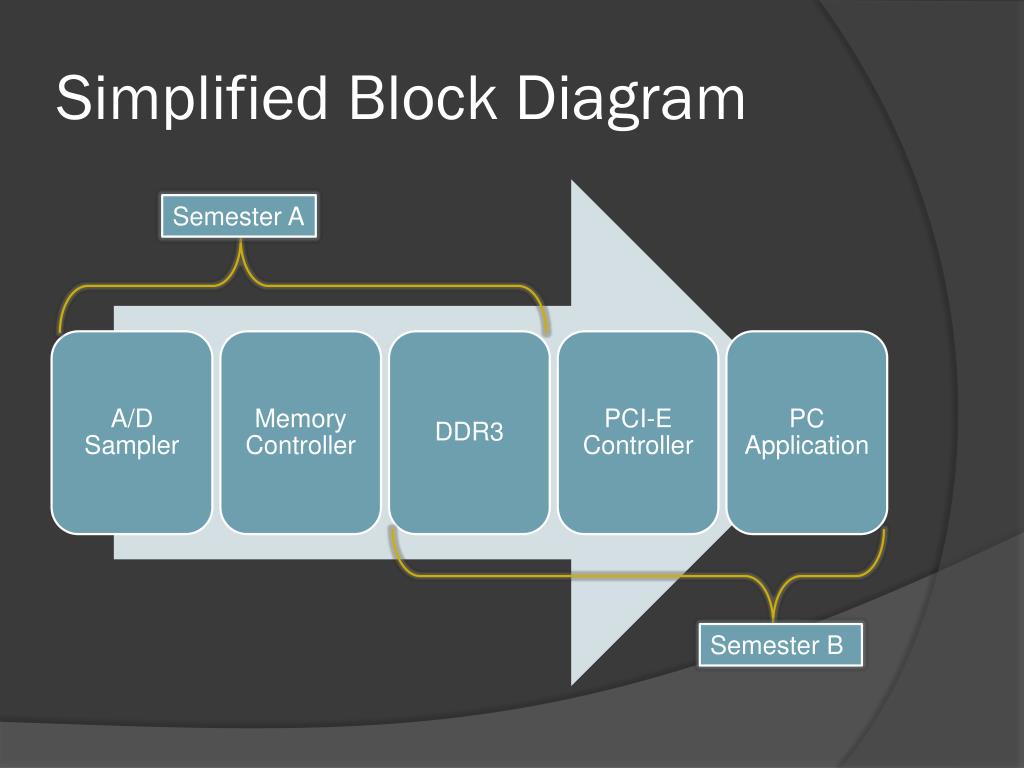

  4. Simplified Block Diagram Semester A Semester B

  5. A/D Sampler The FMC125 is a Quad-Channel ADC that provides four 8-bit ADC channels enabling simultaneous sampling of 1, 2, or 4 channels @ 5 , 2.5 , 1.25Gsps respectively. • Controlled via SPI. • Uses the EV8AQ160 chip from e2v • Features: • Selectable analog input range (500mVpp / 625mVpp) • Selectable input bandwidth (0.5 , 0.6 , 1.5 , 2 GHz) • Individual Gain,Offset & Phase controls • > 60dB channel isolation

  6. Memory Controller & Memory • Standard Xilinx MIG implementation for DDR3 Memory Controller. • Performance (on ML605) • 800 MT/s • 64-bit wide interface • = 6.25 GB/s theoretical throughput • ML605 comes with a 512MB DDR3 SODIMM, Expandable up to a 2GB module

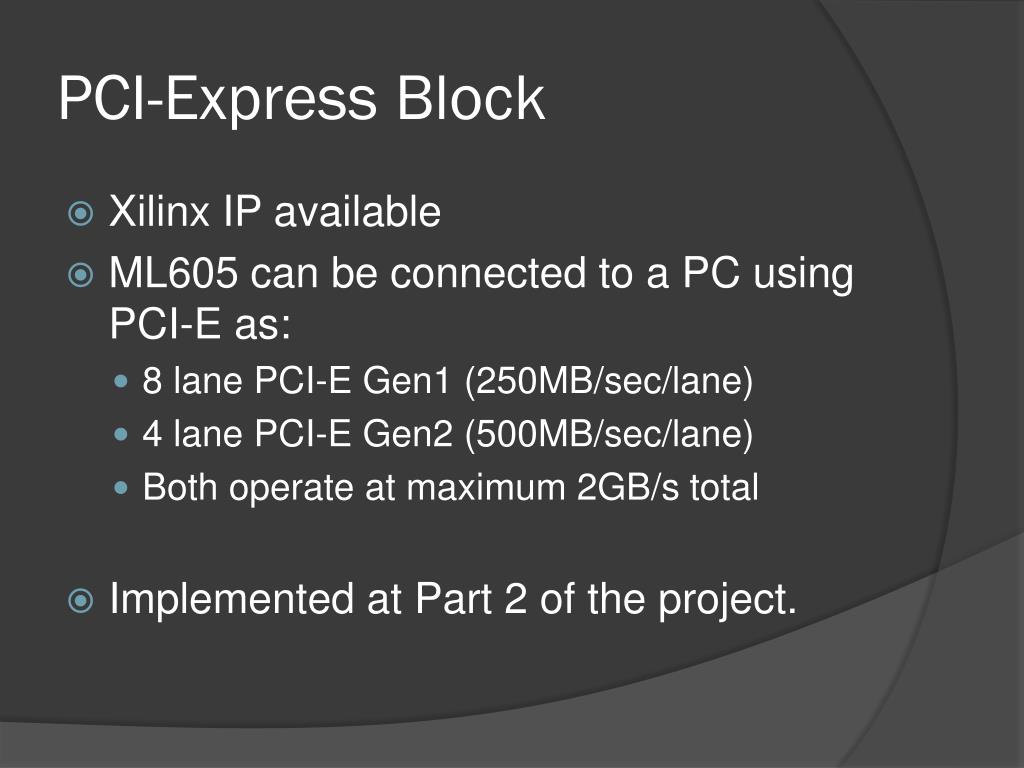

  7. PCI-Express Block • Xilinx IP available • ML605 can be connected to a PC using PCI-E as: • 8 lane PCI-E Gen1 (250MB/sec/lane) • 4 lane PCI-E Gen2 (500MB/sec/lane) • Both operate at maximum 2GB/s total • Implemented at Part 2 of the project.

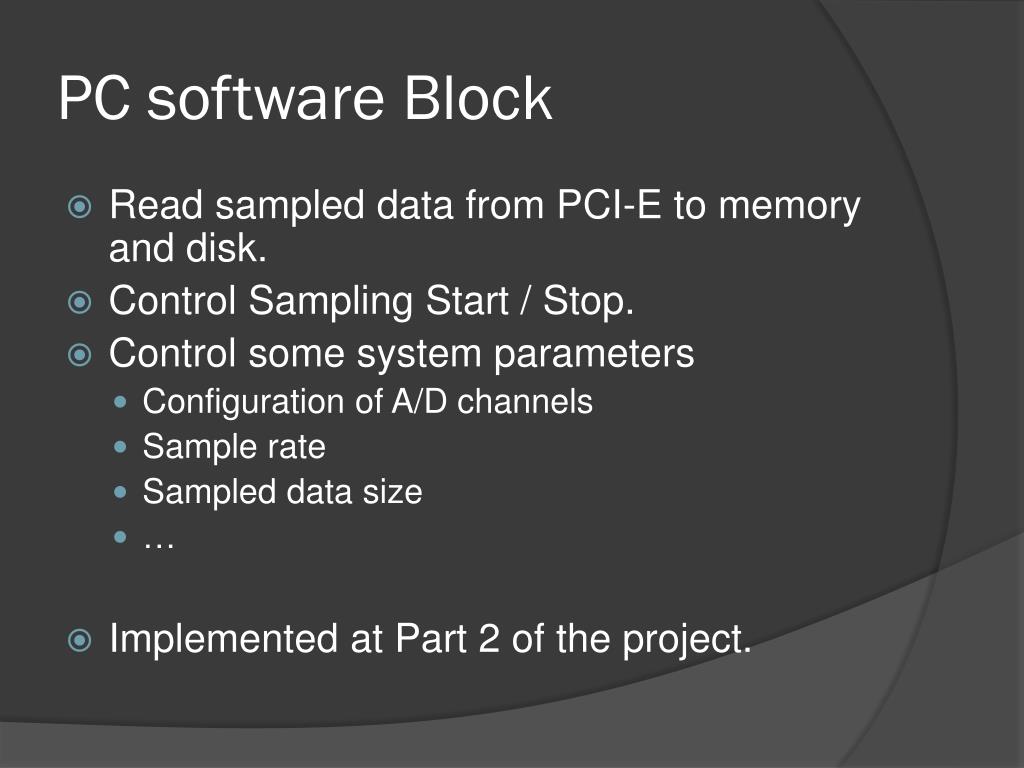

  8. PC software Block • Read sampled data from PCI-E to memory and disk. • Control Sampling Start / Stop. • Control some system parameters • Configuration of A/D channels • Sample rate • Sampled data size • … • Implemented at Part 2 of the project.

  9. Sampling process

  10. Timeline

  11. Questions?Thanks

  12. Backup • Documantaion
