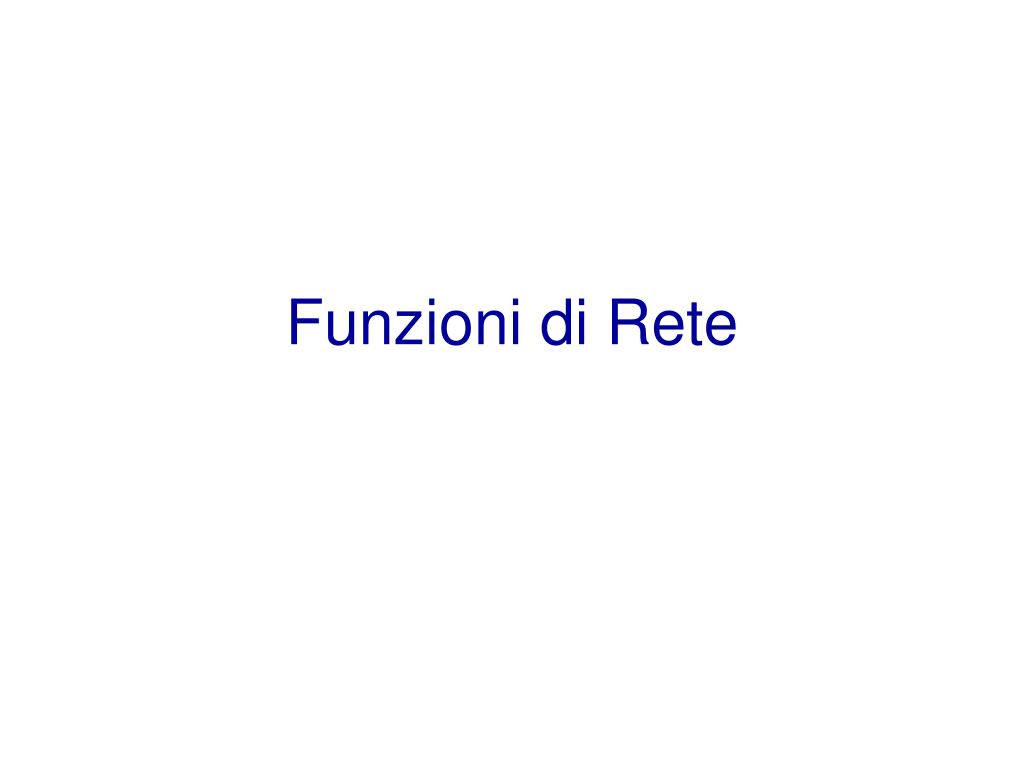

  1. Funzioni di Rete

  2. Sommario • Doppi Bipoli: • Matrici di Impedenza, Ammettenza e Ibrida. • Trasformazioni tra matrici • Connessione Serie e Parallelo • Funzioni di Rete • Bipoli e Doppi Bipoli non Lineari • Linearizzazione e piccoli segnali

  3. I1 I2 V2 V1 Matrice Ammettenze

  4. I1 I2 V2 V1 Matrice Impedenze

  5. I1 I2 V2 V1 Matrice Ibrida

  6. Trasformazioni Impedenza => ammettenza

  7. Trasformazioni Impedenza => Ibrida

  8. Trasformazioni Ammettenza => Impedenza

  9. Trasformazioni Ammettenza => Ibrida

  10. Trasformazioni Ibrida => Ammettenza

  11. Trasformazioni Ibrida => Impedenza

  12. Trasformazioni - Sommario

  13. Y1 Y2 Connessione Parallelo yr yi + Y1 I1 I2 V1 V2 yf yo + Y2

  14. Y Connessione Parallelo yi + Y yr-Y I1 I2 V1 V2 yf-Y yo + Y

  15. zi + Z zr + Z I1 I2 V1 V2 Z zf + Z zo + Z Connessione Serie

  16. Z1 Z2 Connessione Serie zi + Z1 zr I1 I2 V2 V1 zo + Z2 zf

  17. Io Ii Zc Vg Vo Vi Zg Funzioni di Rete Matrice H Relazioni costitutive bipoli

  18. Io Ii Zg Vg Vo Zc Vi Funzioni di Rete: Ai

  19. Io Ii Zg Vg Vo Zc Vi Funzioni di Rete: Zi

  20. Io Ii Zg Vg Vo Zc Vi Funzioni di Rete: Av

  21. Io Ii Zg Vg Vo Zc Vi Funzioni di Rete: Ru

  22. Io Ii Zg Vg Vo Zc Vi Funzioni di Rete: Ai

  23. Io Ii Zg Vg Vo Zc Vi Funzioni di Rete: Zin

  24. Io Ii Zg Vg Vo Zc Vi Funzioni di Rete: Av

  25. Io Ii Zg Vg Vo Zc Vi Funzioni di Rete: Zout

  26. Funzioni di Rete - Y

  27. I V Piccoli Segnali - Bipoli Esempio Resistore Anomalo Equazione caratteristica di un bipolo NON lineare e NON reattivo Punto di lavoro Taylor I ordine con F espressa nella forma I=I(V)

  28. I V i v Piccoli Segnali - Bipoli Esempio Resistore Anomalo • Comportamento lineare se i e v “piccoli” • “piccoli” dipende dalla distorsione della caratteristica nell’intorno del punto di lavoro • g: conduttanza differenziale • r=1/g: resistenza differenziale PS

  29. Q V Piccoli Segnali - Bipoli Esempio Condensatore Anomalo Equazione caratteristica di un condensatore NON lineare Punto di lavoro Taylor I ordine con F espressa nella forma Q=Q(V)
