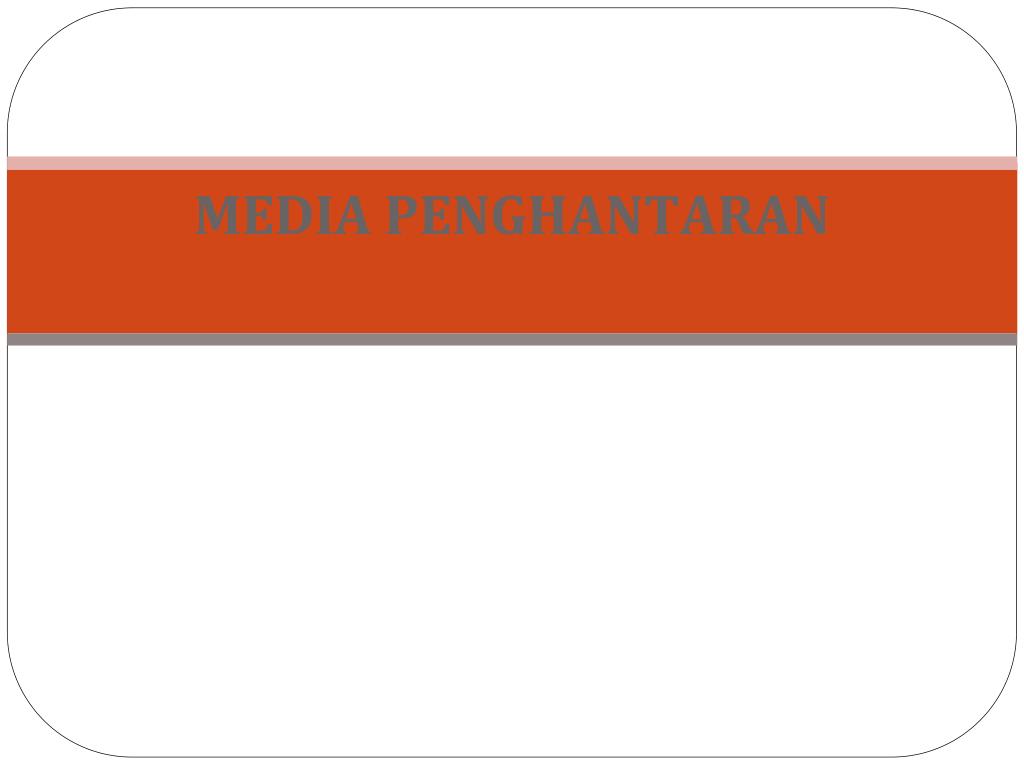

  1. MEDIA PENGHANTARAN

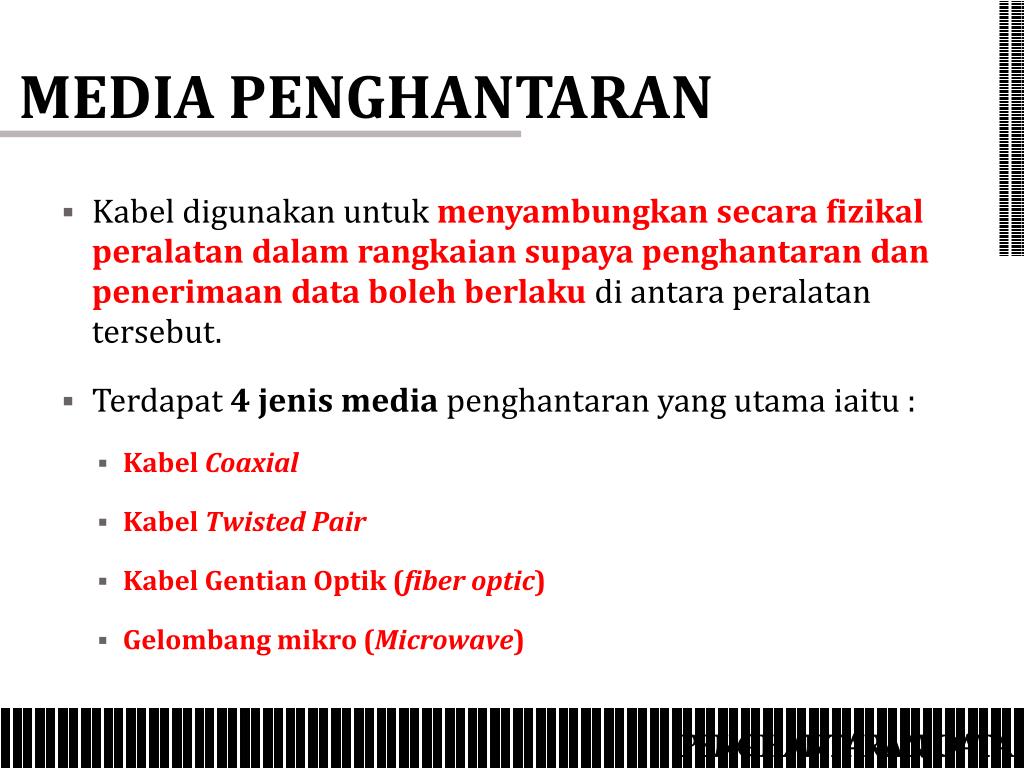

  2. MEDIA PENGHANTARAN • Kabeldigunakanuntukmenyambungkansecarafizikalperalatandalamrangkaiansupayapenghantarandanpenerimaan data bolehberlakudiantaraperalatantersebut. • Terdapat4 jenis media penghantaran yang utamaiaitu : • KabelCoaxial • KabelTwisted Pair • Kabel Gentian Optik (fiber optic) • Gelombangmikro (Microwave) PENGHANTARAN DATA

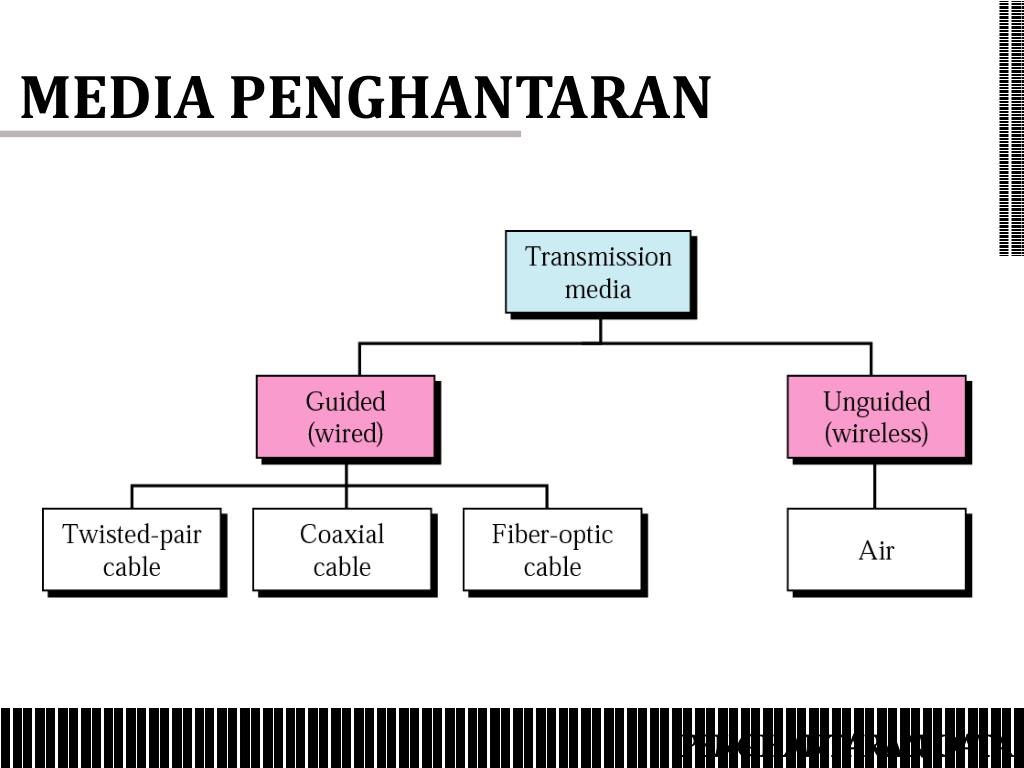

  3. MEDIA PENGHANTARAN PENGHANTARAN DATA

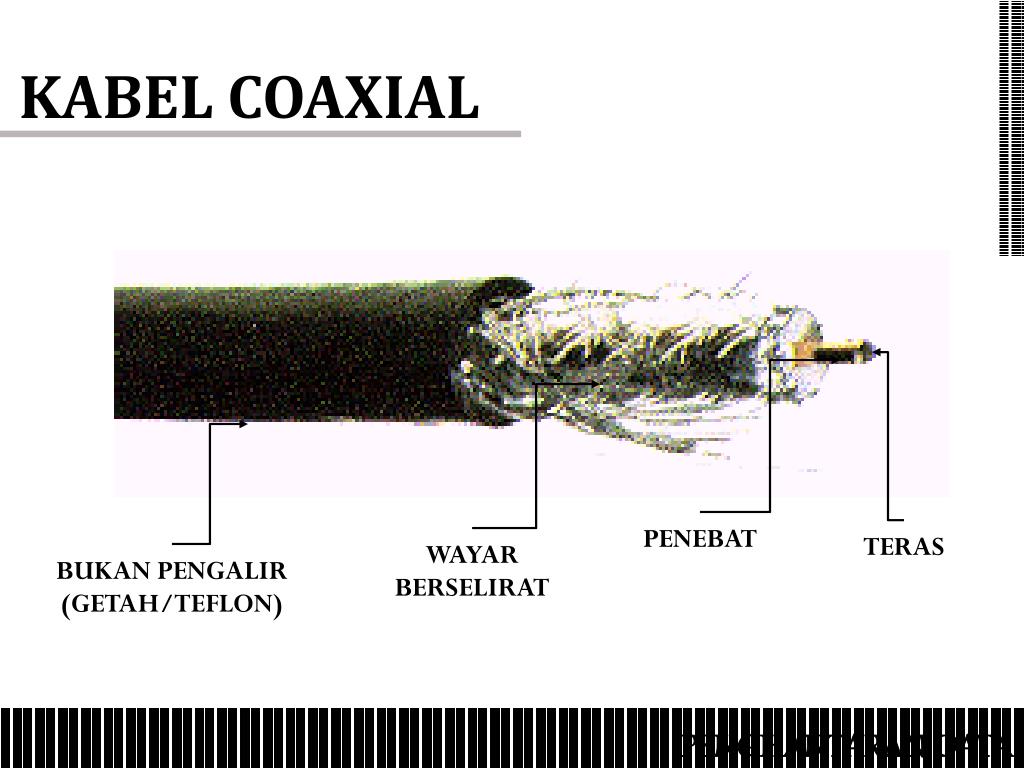

  4. KABEL COAXIAL PENEBAT TERAS WAYAR BERSELIRAT BUKAN PENGALIR (GETAH/TEFLON) PENGHANTARAN DATA

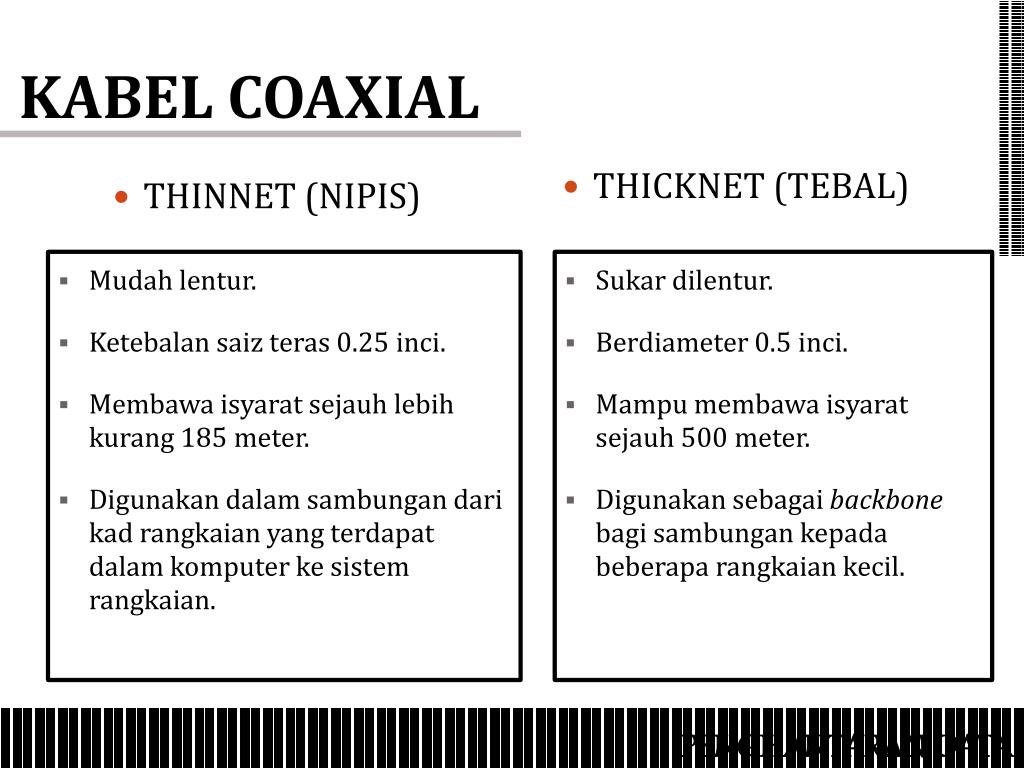

  5. KABEL COAXIAL • THICKNET (TEBAL) • THINNET (NIPIS) • Mudahlentur. • Ketebalansaizteras 0.25 inci. • Membawaisyaratsejauhlebihkurang 185 meter. • Digunakandalamsambungandarikadrangkaian yang terdapatdalamkomputerkesistemrangkaian. • Sukardilentur. • Berdiameter 0.5 inci. • Mampumembawaisyaratsejauh 500 meter. • Digunakansebagaibackbonebagisambungankepadabeberaparangkaiankecil. PENGHANTARAN DATA

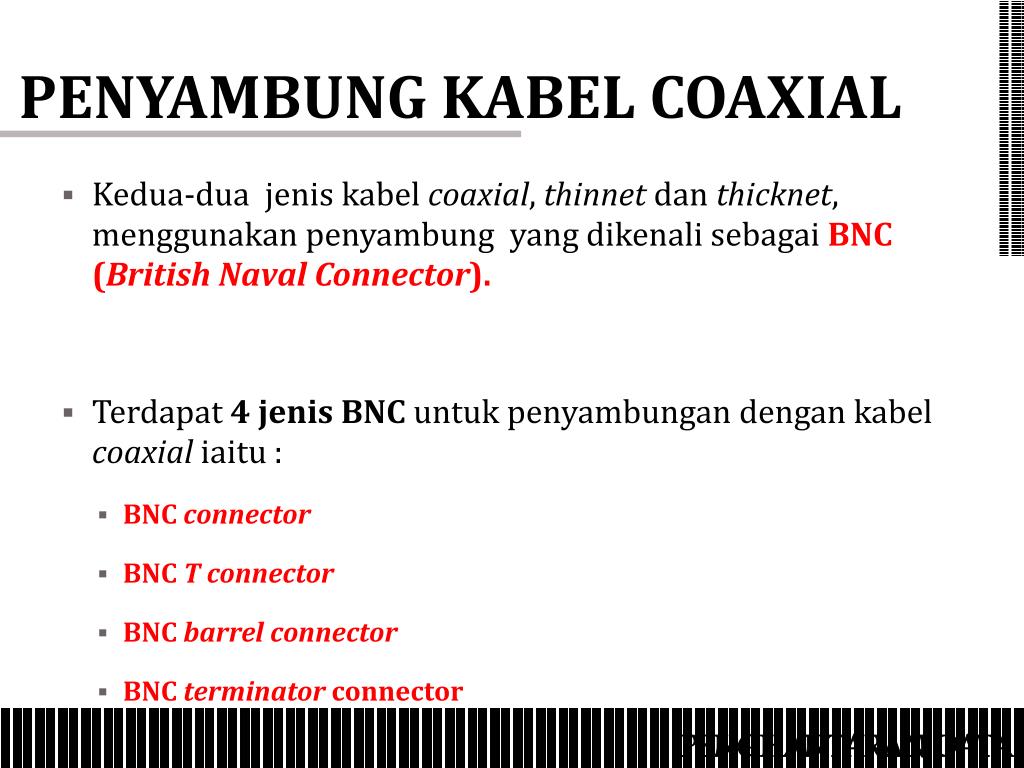

  6. PENYAMBUNG KABEL COAXIAL • Kedua-duajeniskabelcoaxial, thinnetdanthicknet, menggunakanpenyambung yang dikenalisebagaiBNC (British Naval Connector). • Terdapat4 jenis BNC untukpenyambungandengankabelcoaxialiaitu : • BNC connector • BNC T connector • BNC barrelconnector • BNC terminator connector PENGHANTARAN DATA

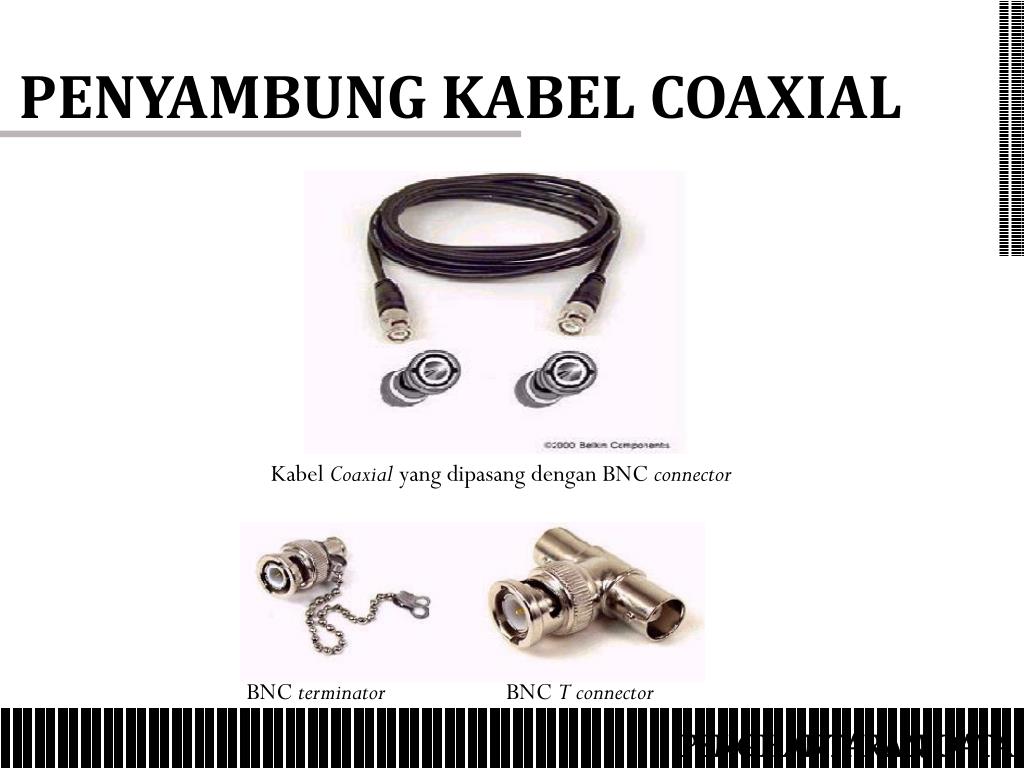

  7. PENYAMBUNG KABEL COAXIAL Kabel Coaxial yang dipasang dengan BNC connector BNC terminator BNC T connector PENGHANTARAN DATA

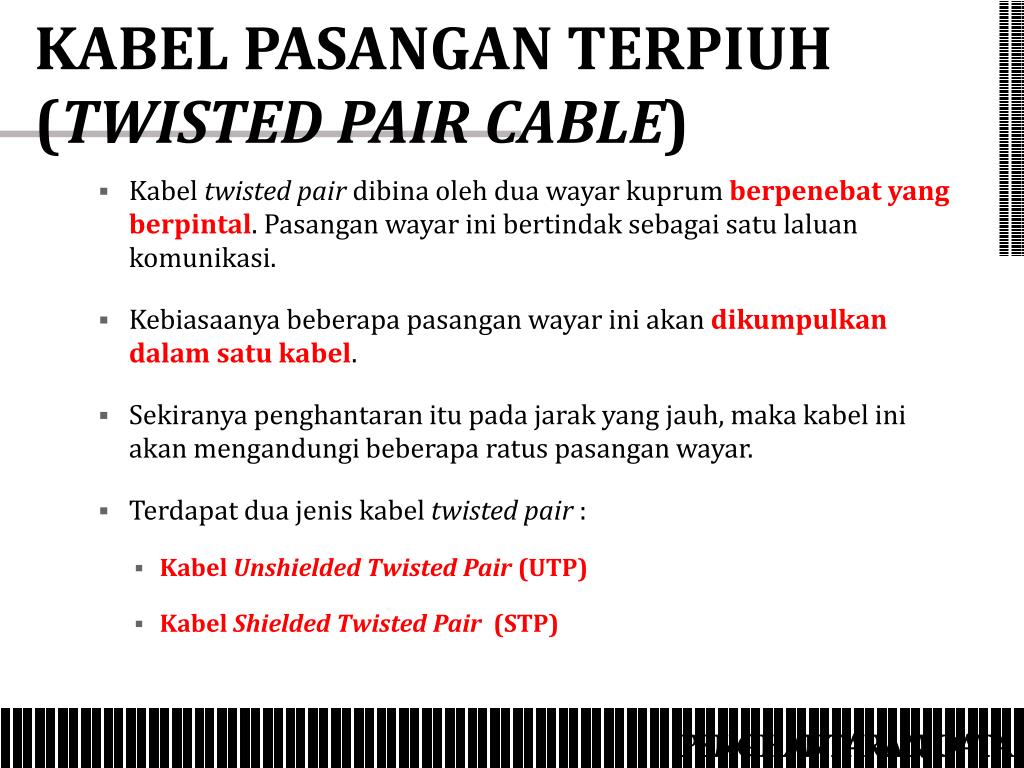

  8. KABEL PASANGAN TERPIUH (TWISTED PAIR CABLE) • Kabeltwisted pairdibinaolehduawayarkuprumberpenebat yang berpintal. Pasanganwayarinibertindaksebagaisatulaluankomunikasi. • Kebiasaanyabeberapapasanganwayariniakandikumpulkandalamsatukabel. • Sekiranyapenghantaranitupadajarak yang jauh, makakabeliniakanmengandungibeberaparatuspasanganwayar. • Terdapatduajeniskabeltwisted pair : • KabelUnshielded Twisted Pair (UTP) • KabelShielded Twisted Pair (STP) PENGHANTARAN DATA

  9. KABEL UTP • UTP menggunakan spesifikasi 10BaseT di dalam kebanyakan jenis rangkaian kabel twisted pair yang popular. • Panjang maksima 100 meter. • menggunakan penyambung telefon RJ-45 untuk sambungan ke komputer. PENGHANTARAN DATA

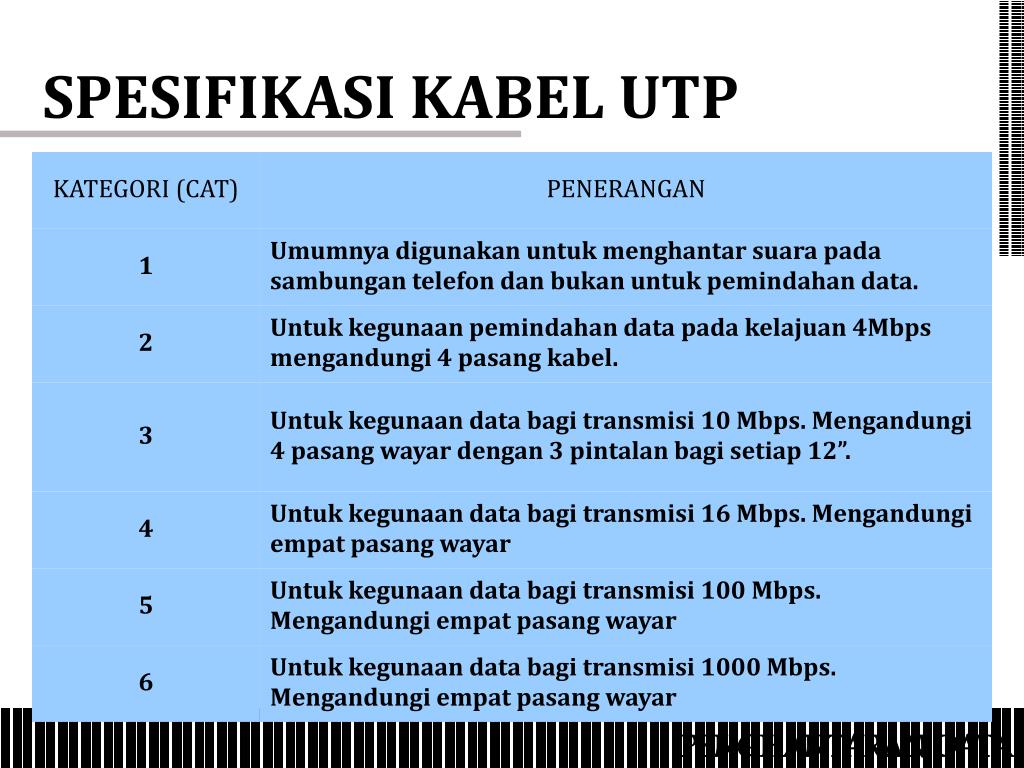

  10. SPESIFIKASI KABEL UTP PENGHANTARAN DATA

  11. PEMASANGAN KABEL UTP • Pemasangan Lurus (Straight-Thru) • Untuk pemasangan jenis ini, biasa digunakan untuk menghubungkan 2 peranti yang BERBEZA. • Cth: Komputer dan Switch • Kabel pemasangan lurus mempunyai sambungan wayar kod warna yang SAMA dikedua hujung. • Pemasangan Terbalik (Cross Over) • Penggunaan kabel terbalik ini digunakan untuk komunikasi antara 2 peranti yang SAMA. • Cth: komputer dan komputer • Kabel pemasangan terbalik mempunyai sambungan wayar kod warna yang BERBEZA dikedua hujung. PENGHANTARAN DATA

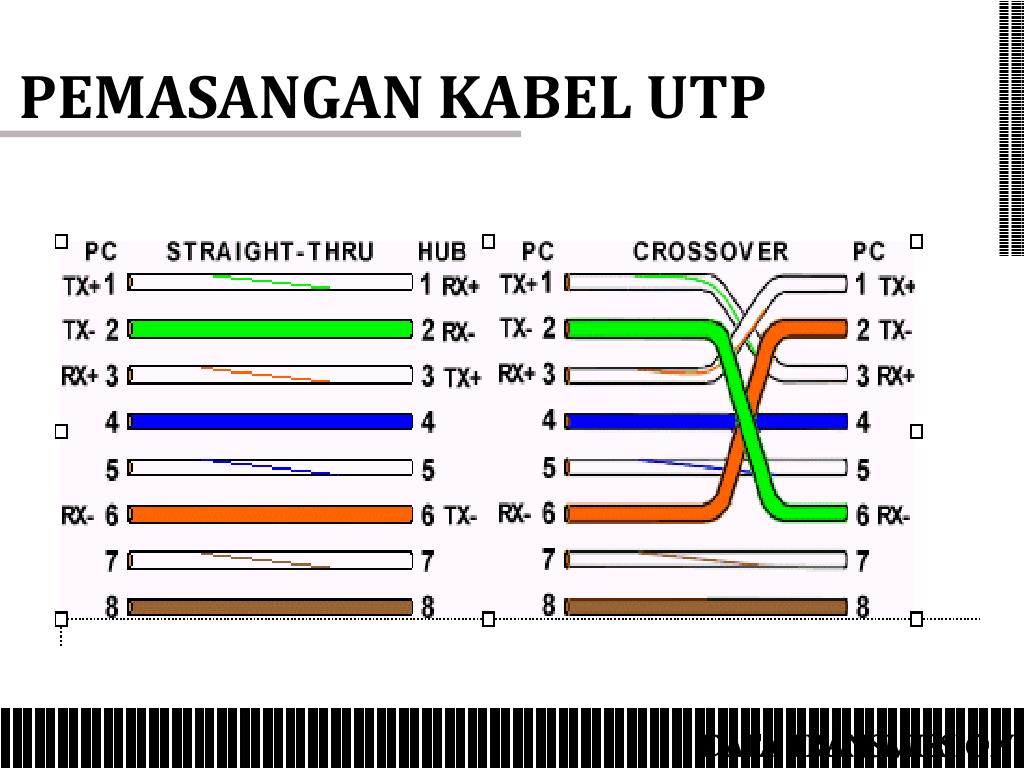

  12. PEMASANGAN KABEL UTP DATA TRANSMISSION

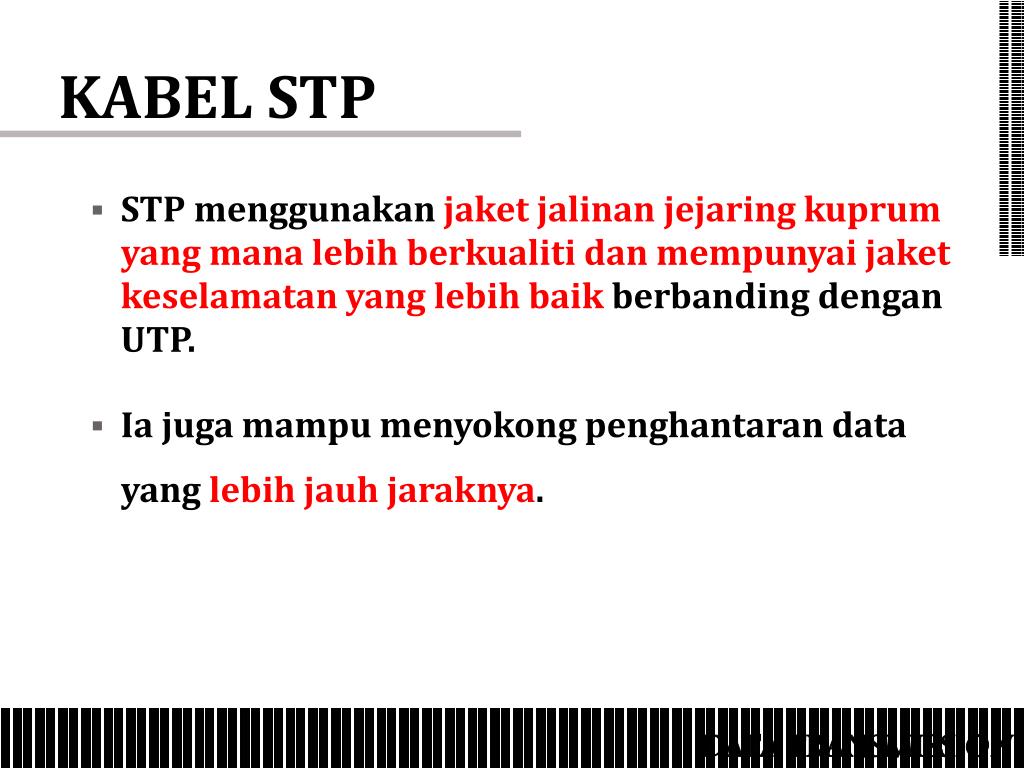

  13. KABEL STP • STP menggunakan jaket jalinan jejaring kuprum yang mana lebih berkualiti dan mempunyai jaket keselamatan yang lebih baik berbanding dengan UTP. • Ia juga mampu menyokong penghantaran data yang lebih jauh jaraknya. DATA TRANSMISSION

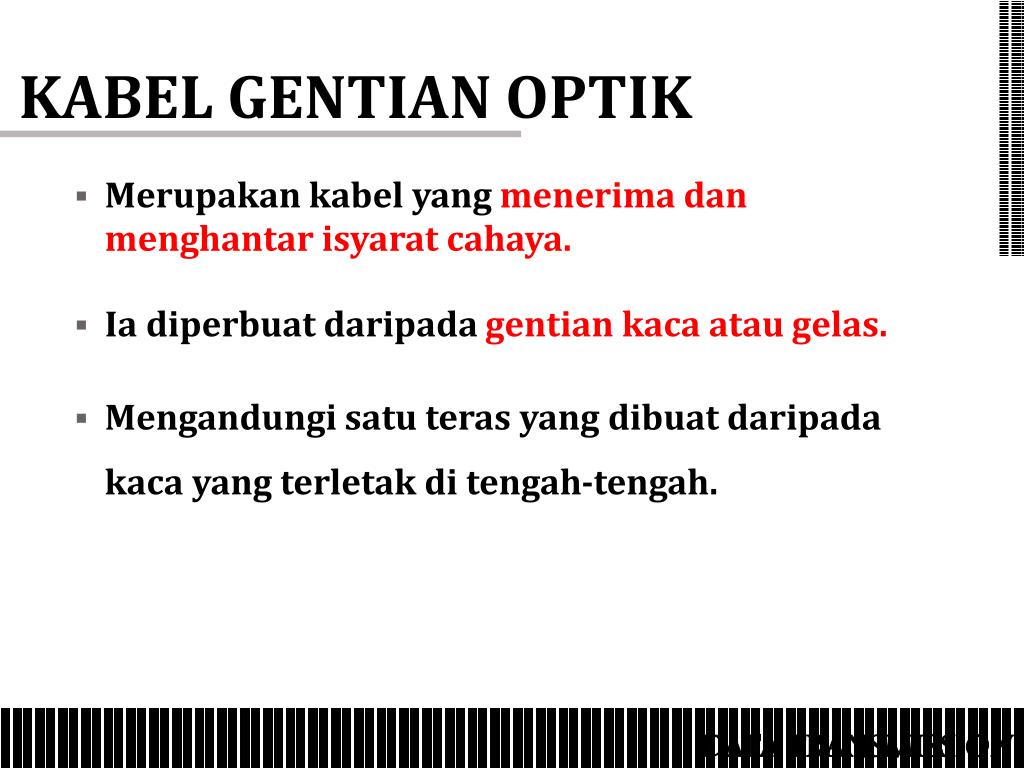

  14. KABEL GENTIAN OPTIK • Merupakan kabel yang menerima dan menghantar isyarat cahaya. • Ia diperbuat daripada gentian kaca atau gelas. • Mengandungi satu teras yang dibuat daripada kaca yang terletak di tengah-tengah. DATA TRANSMISSION

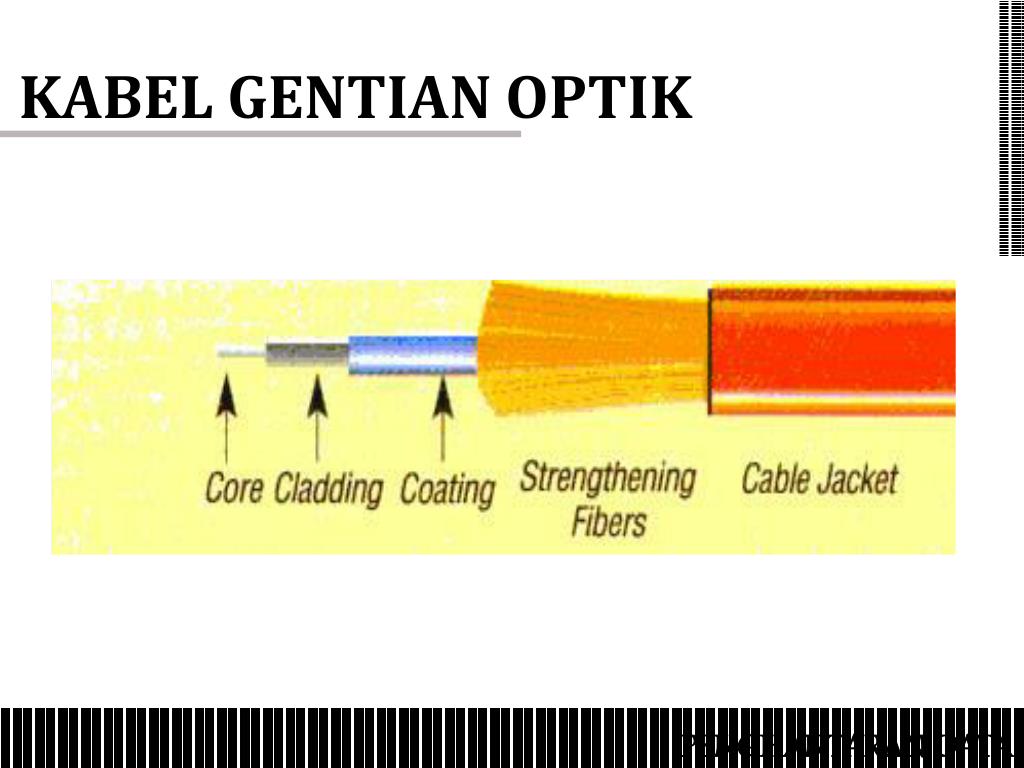

  15. KABEL GENTIAN OPTIK PENGHANTARAN DATA

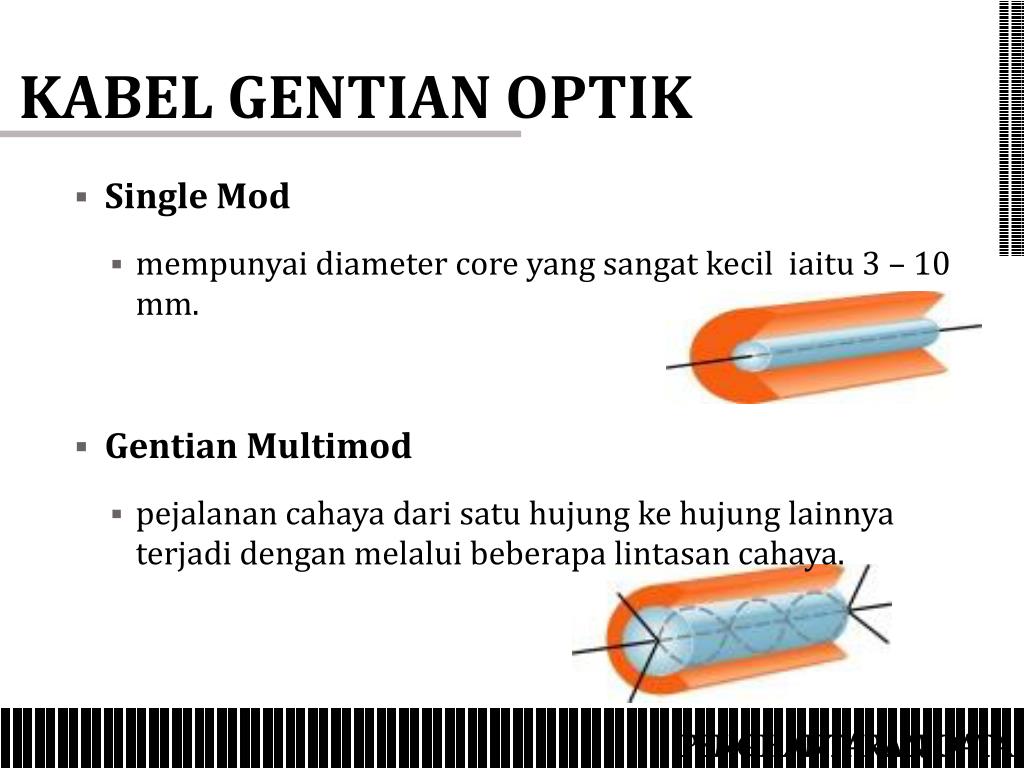

  16. KABEL GENTIAN OPTIK • Single Mod • mempunyai diameter core yang sangat kecil iaitu 3 – 10 mm. • Gentian Multimod • pejalanan cahaya dari satu hujung ke hujung lainnya terjadi dengan melalui beberapa lintasan cahaya. PENGHANTARAN DATA

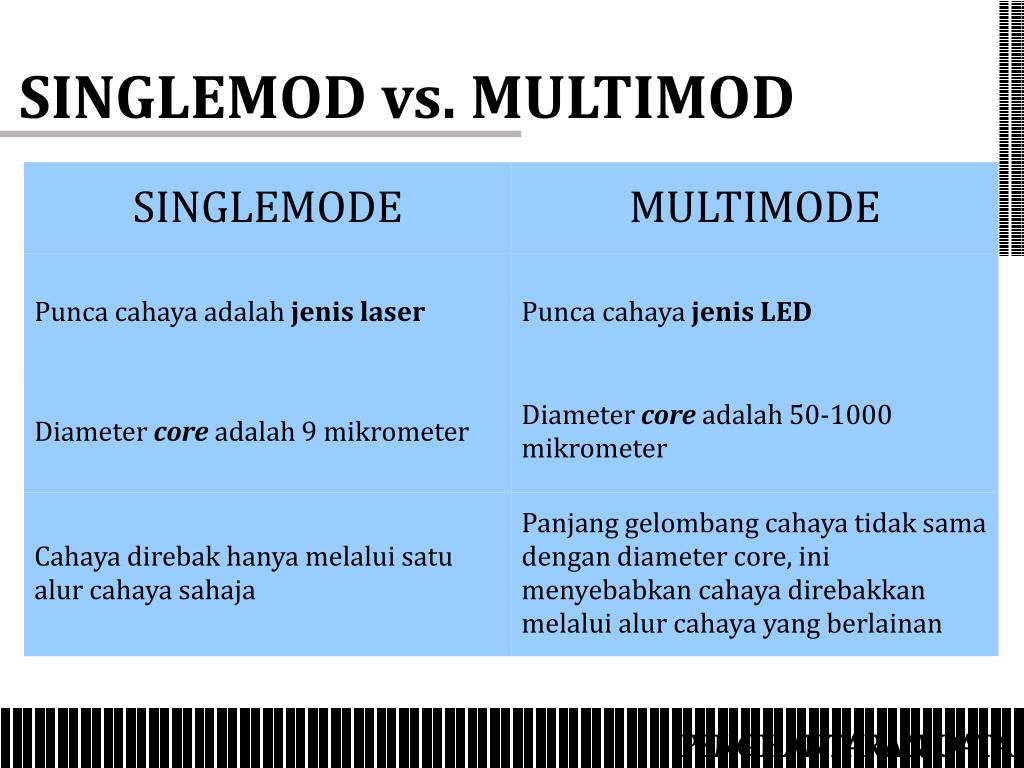

  17. SINGLEMOD vs. MULTIMOD PENGHANTARAN DATA

  18. KEBAIKAN KABEL GENTIAN OPTIK • Nipis (Thinner) • MuatanTinggi (Higher carrying capacity) • Kurang Kadar KelemahanIsyarat (Less signal degradation) • Isyarat Digital (Digital signals) • TidakMudahTerbakar/meletup (Non-flammable) • Ringan (Lightweight) • KeluasanLebarJalur • Mudahdiselenggara. PENGHANTARAN DATA

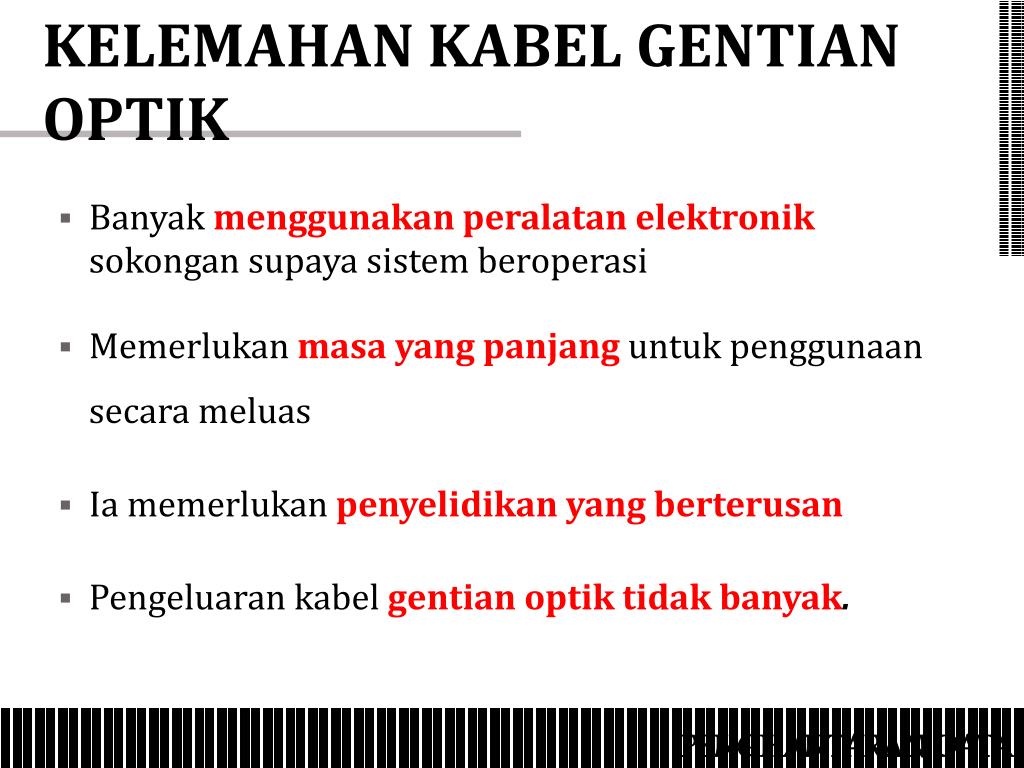

  19. KELEMAHAN KABEL GENTIAN OPTIK • Banyak menggunakan peralatan elektroniksokongan supaya sistem beroperasi • Memerlukan masa yang panjang untuk penggunaan secara meluas • Ia memerlukan penyelidikan yang berterusan • Pengeluaran kabel gentian optik tidak banyak. PENGHANTARAN DATA

  20. GELOMBANG PENGHANTARAN TANPA WAYAR PENGHANTARAN DATA

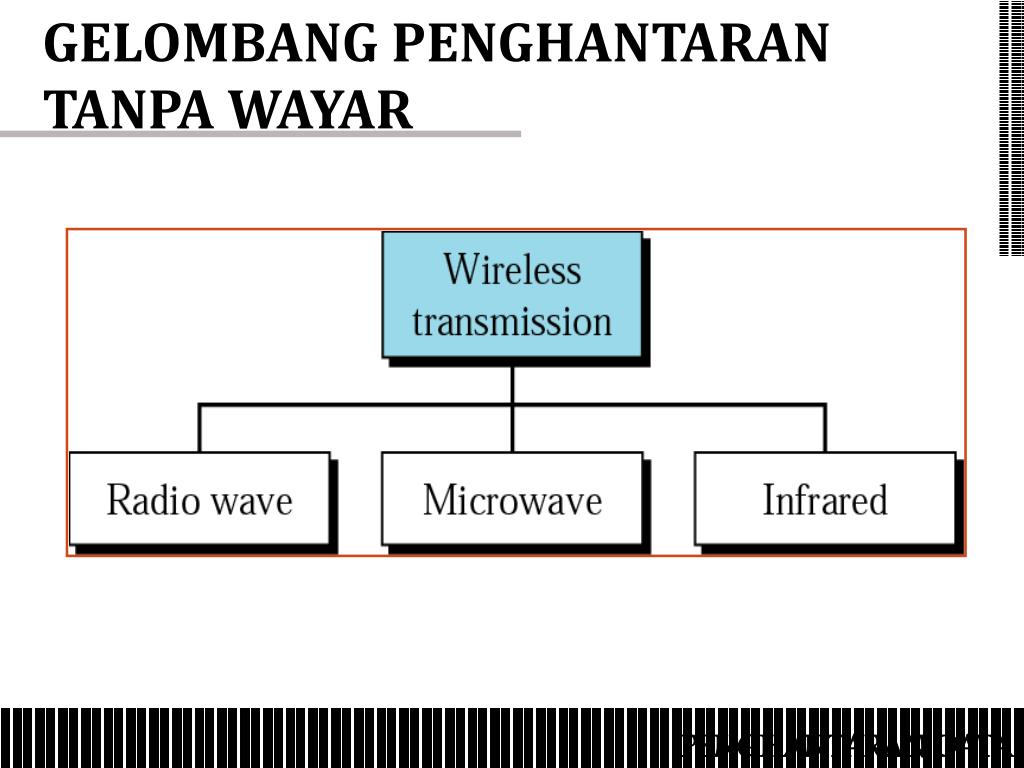

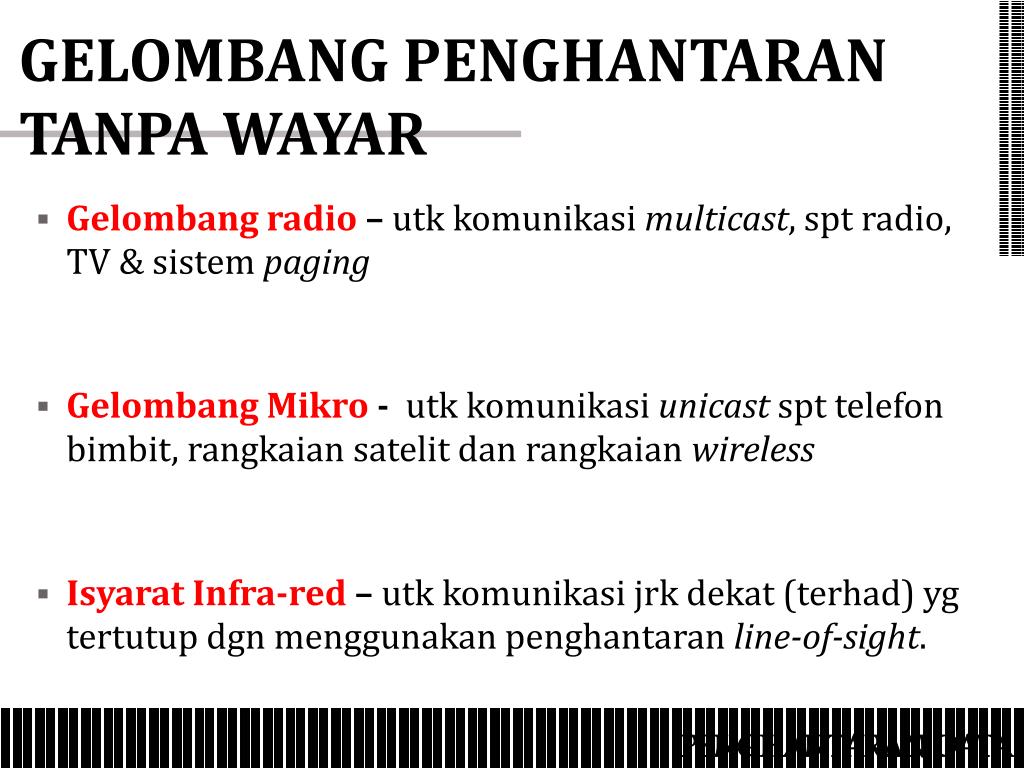

  21. GELOMBANG PENGHANTARAN TANPA WAYAR • Gelombang radio– utk komunikasi multicast, spt radio, TV & sistem paging • Gelombang Mikro - utk komunikasi unicast spt telefon bimbit, rangkaian satelit dan rangkaian wireless • Isyarat Infra-red – utk komunikasi jrk dekat (terhad) yg tertutup dgn menggunakan penghantaran line-of-sight. PENGHANTARAN DATA

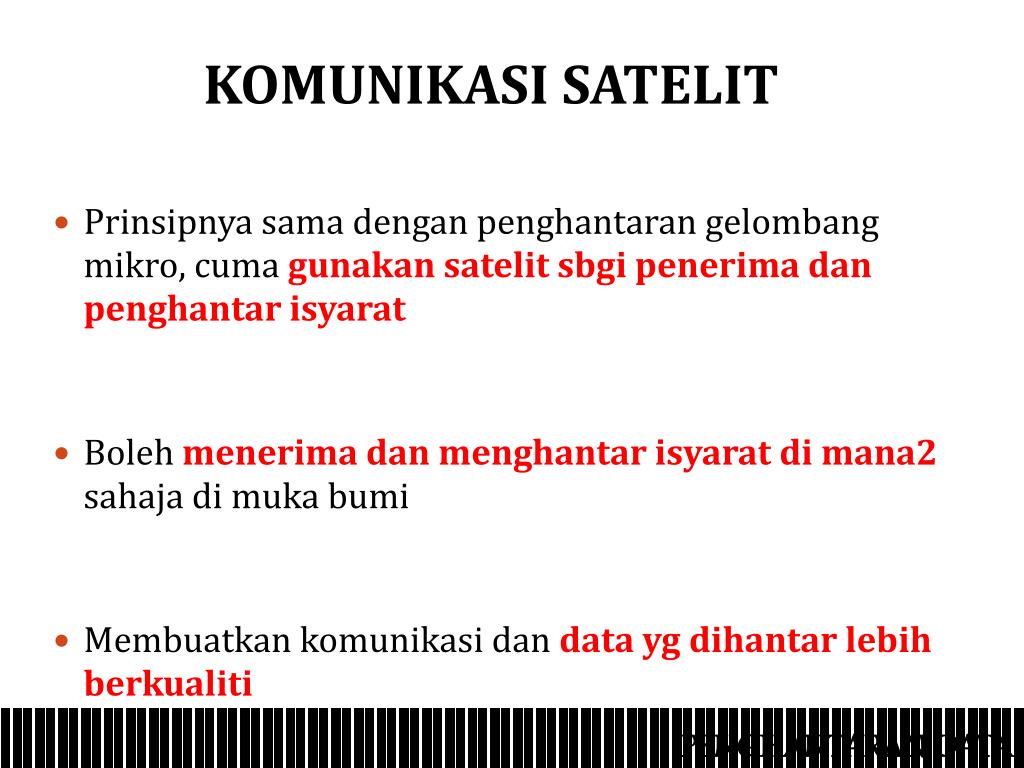

  22. KOMUNIKASI SATELIT • Prinsipnya sama dengan penghantaran gelombang mikro, cuma gunakan satelit sbgi penerima dan penghantar isyarat • Boleh menerima dan menghantar isyarat di mana2 sahaja di muka bumi • Membuatkan komunikasi dan data yg dihantar lebih berkualiti PENGHANTARAN DATA

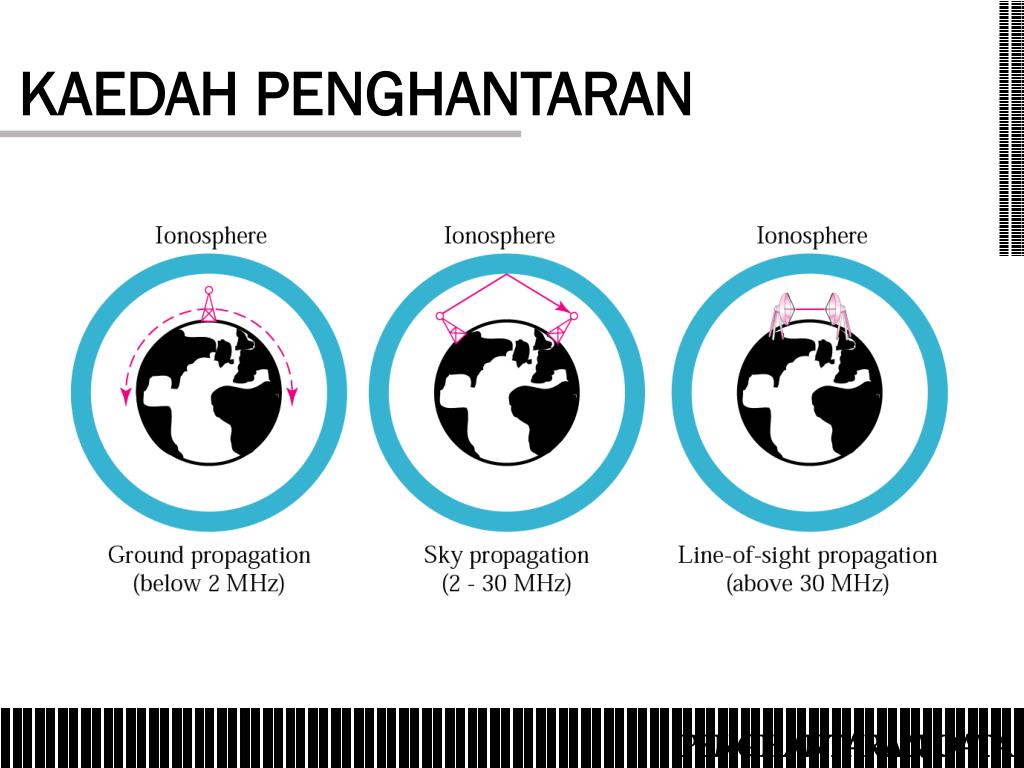

  23. KAEDAH PENGHANTARAN PENGHANTARAN DATA
