CPU (central Processing Unit)

CPU (central Processing Unit). 1 조 김 상엽 이 후민 이 재혁 김 상민. 목 차. CPU 정의 CPU 종류 CPU 의 변천사 기본적인 CPU 구조 / 기능 각 CPU 성능 비교. CPU 정의. CPU(Central Processing Unit, 중앙처리장치 ) ; 컴퓨터의 두뇌역할 (DATA 와 명령어를 처리하는 부분 ) CPU 성능을 나타내는 요소 - 클럭 주파수 - 한 클럭에서 처리 할 수 있는 명령어의 양

xander-whitaker
Télécharger la présentation

CPU (central Processing Unit)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. CPU(central Processing Unit) 1조 김 상엽 이 후민 이 재혁 김 상민

  2. 목 차 • CPU 정의 • CPU 종류 • CPU의 변천사 • 기본적인 CPU 구조/기능 • 각 CPU성능 비교

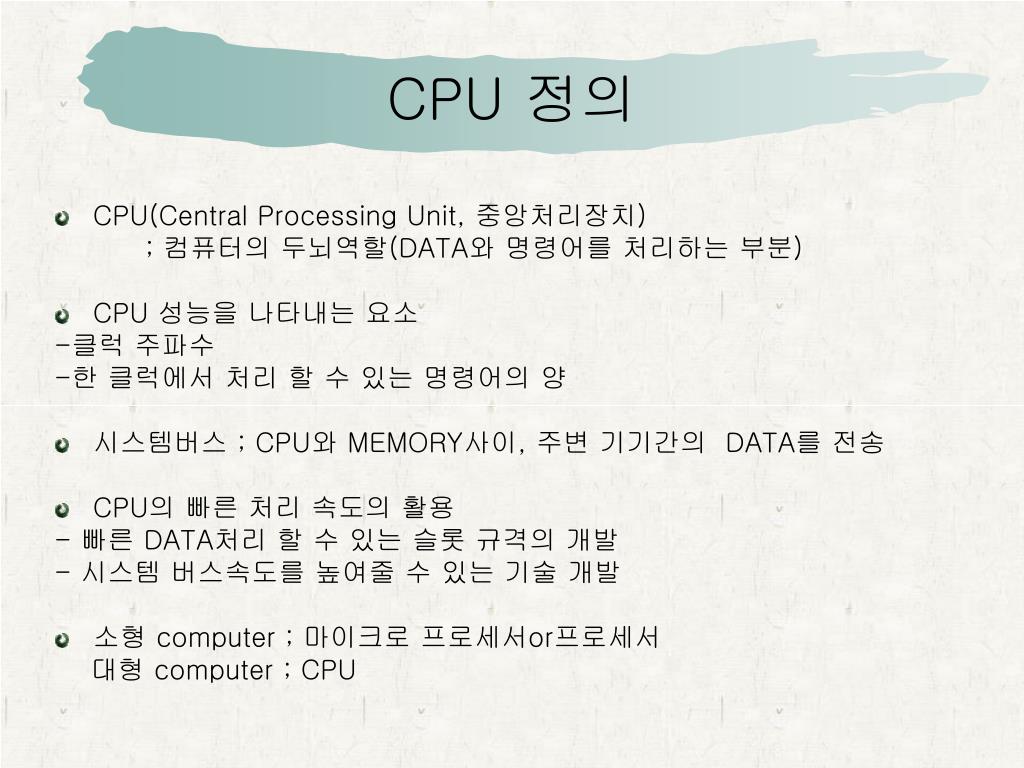

  3. CPU 정의 • CPU(Central Processing Unit, 중앙처리장치) ; 컴퓨터의 두뇌역할(DATA와 명령어를 처리하는 부분) • CPU 성능을 나타내는 요소 -클럭 주파수 -한 클럭에서 처리 할 수 있는 명령어의 양 • 시스템버스 ; CPU와 MEMORY사이, 주변 기기간의 DATA를 전송 • CPU의 빠른 처리 속도의 활용 - 빠른 DATA처리 할 수 있는 슬롯 규격의 개발 - 시스템 버스속도를 높여줄 수 있는 기술 개발 • 소형 computer ; 마이크로 프로세서or프로세서 대형 computer ; CPU

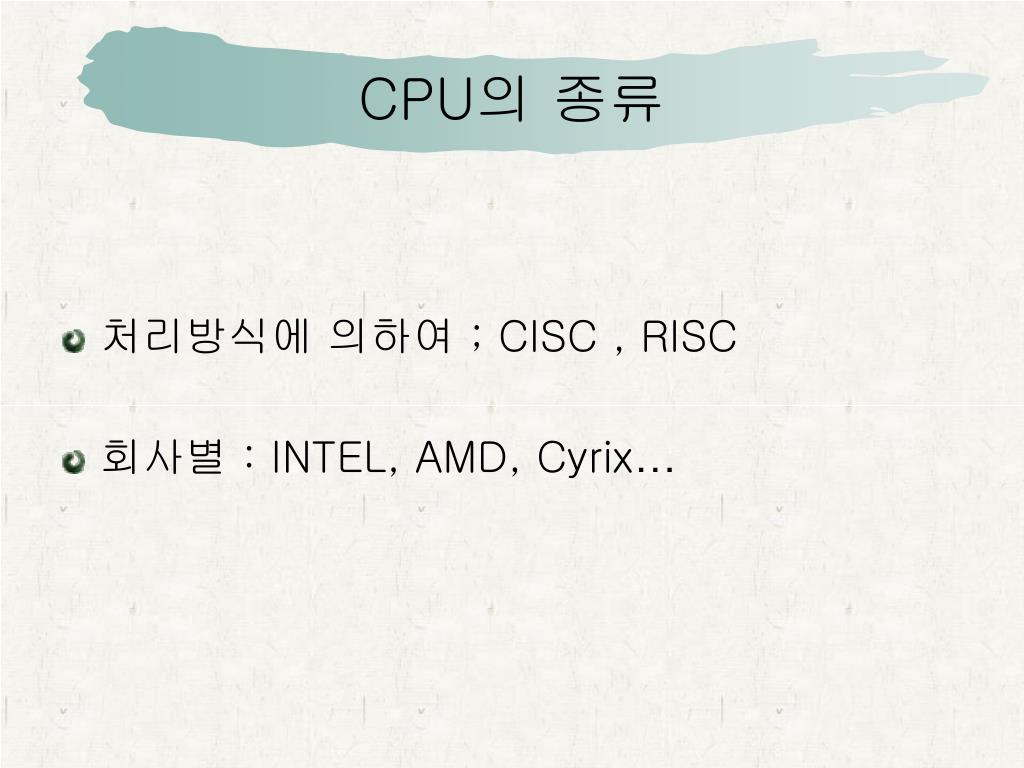

  4. CPU의 종류 • 처리방식에 의하여 ; CISC , RISC • 회사별 : INTEL, AMD, Cyrix…

  5. CPU의 종류-CISC • CISC (complex instruction set computer) • 다양한 명령어 형식을 제공. • 적은 수의 레지스트로 속도가 느림. • 구조가 복잡해서 생산단가가 비싸다. • 주로 PC(personal computer) 에 사용

  6. CPU의 종류-RISC • RISC (reduced introduction set computer) • 80486 이후, process의 핵심기술. • RISC는 명령어가 전부 1워드(word). ※1워드: CPU가 메모리에서 한번에 가져 올 수 있는 DATA양 • CISC에 비해서 많은 레지스터를 가짐. • 속도가 빠르며, 가격이 저렴. • 주로 워크스테이션에 사용.

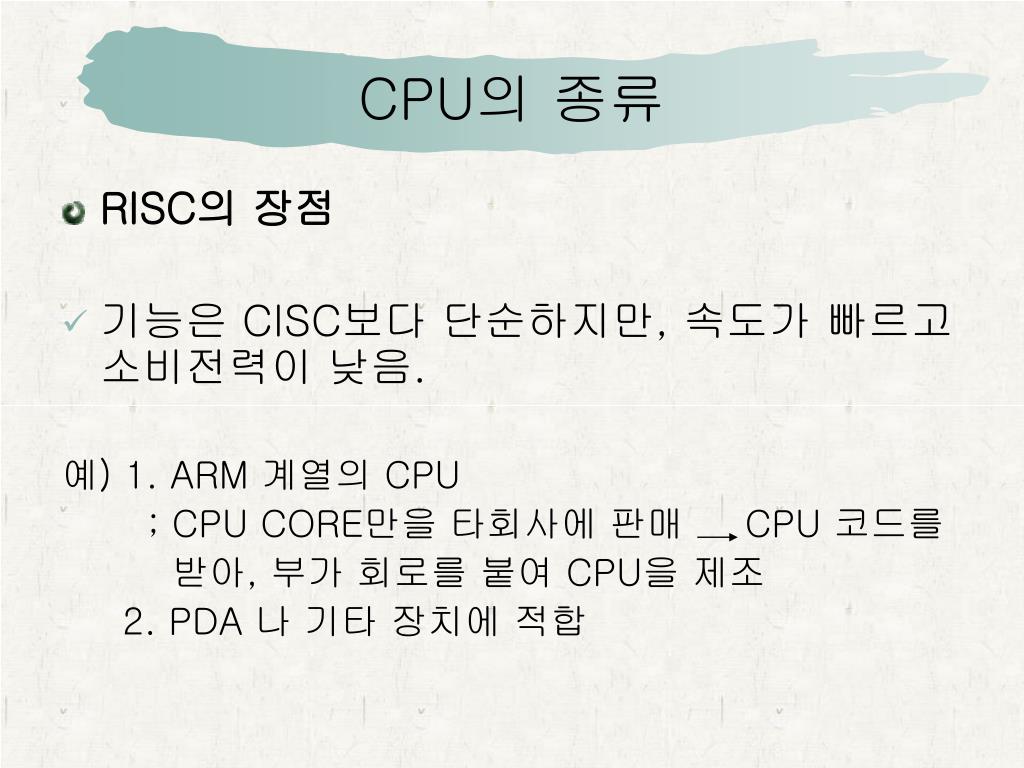

  7. CPU의 종류 • RISC의 장점 • 기능은 CISC보다 단순하지만, 속도가 빠르고 소비전력이 낮음. 예) 1. ARM 계열의 CPU ; CPU CORE만을 타회사에 판매 CPU 코드를 받아, 부가 회로를 붙여 CPU을 제조 2. PDA 나 기타 장치에 적합

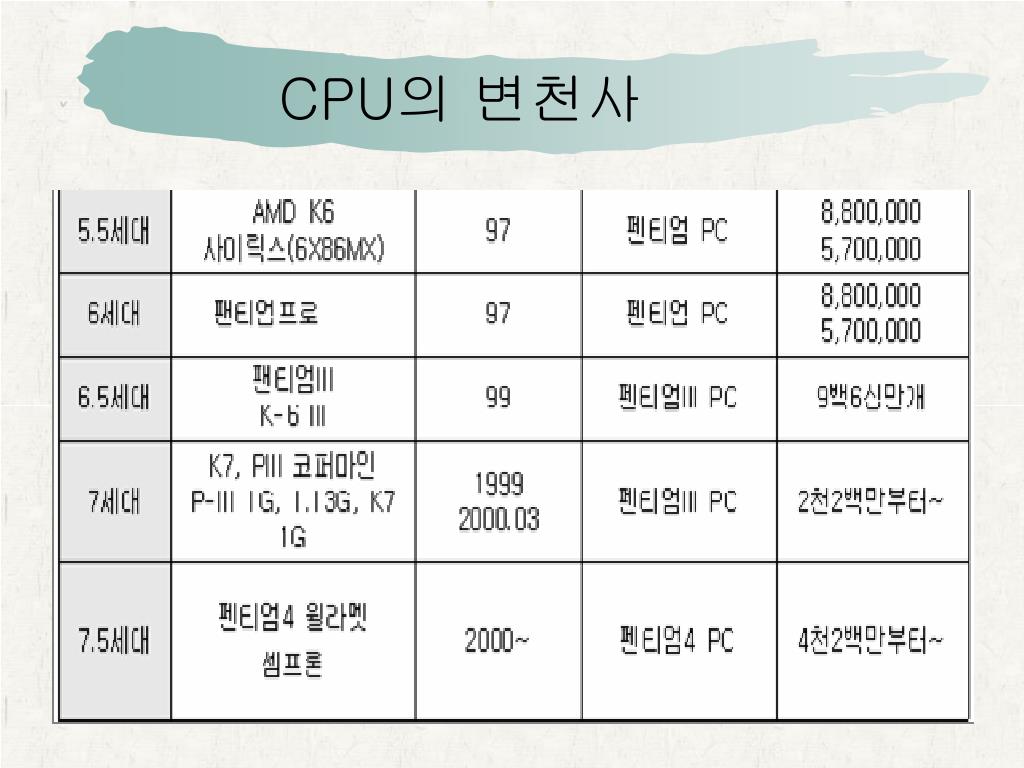

  8. CPU의 변천사

  9. CPU의 변천사

  10. CPU의 변천사

  11. 기본적인 CPU 구조/기능 • ALU • (Arithmetic Logic • Unit) • 논리연산장치 • ;가산기, 누산기, 레지스터 • CU • (Control Unit) • 제어장치 • ;계수기, 명령레지스터, • ,명령해독기 슬롯형 CPU의 모습

  12. 기본적인 CPU 구조/기능-L1,L2 캐쉬 • 1차캐쉬(L1캐쉬) : 고속, 용량이 작음 • 2차캐쉬(L2캐쉬) : 속도는 낮지만 용량이 큼 CPU내부에있을 경우-on die

  13. 시스템버스 : 메모리(RAM)과 CPU사이 DATA를 교환 • FSB(Front Side Bus) : CPU와 메모리간 BUS동작속도 ,QDR(Qoad Data Rate)

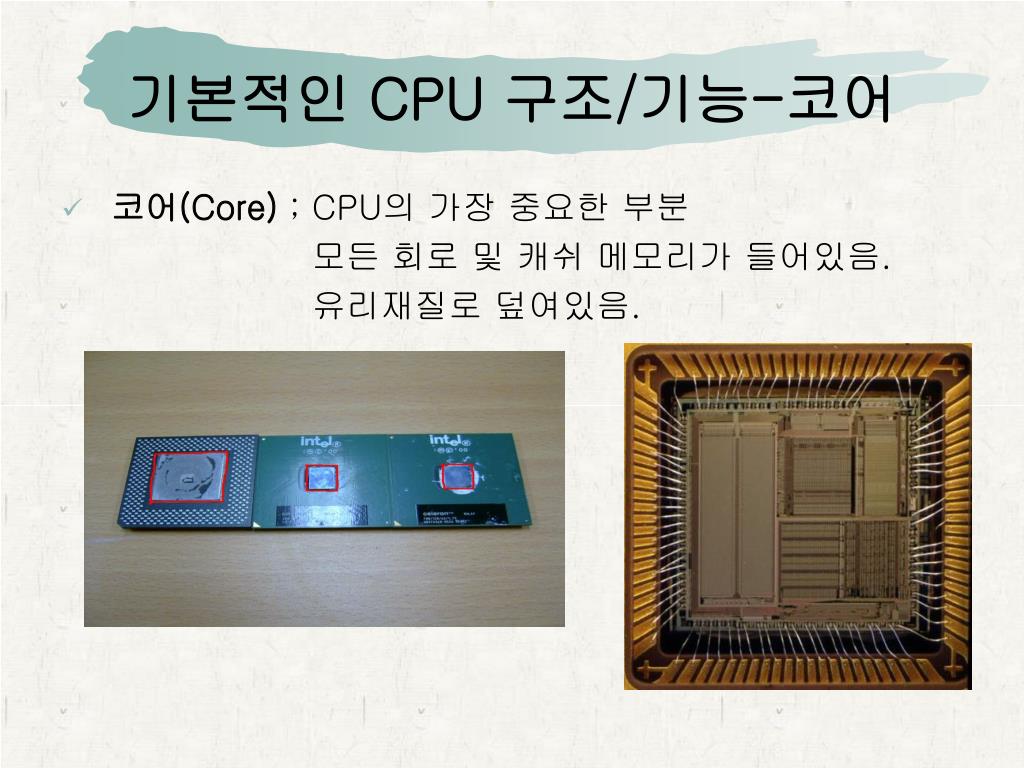

  14. 기본적인 CPU 구조/기능-코어 • 코어(Core) ; CPU의 가장 중요한 부분 모든 회로 및 캐쉬 메모리가 들어있음. 유리재질로 덮여있음.

  15. 기본적인 CPU 구조/기능-코어 • 히트스프래더(Hit Spreader) : P4이후 코어의 보호와 CPU의 열을 분산하기 위해 장착 펜티엄4의 히트스프래더 AMD 애슬론 64의 히트 스프레더

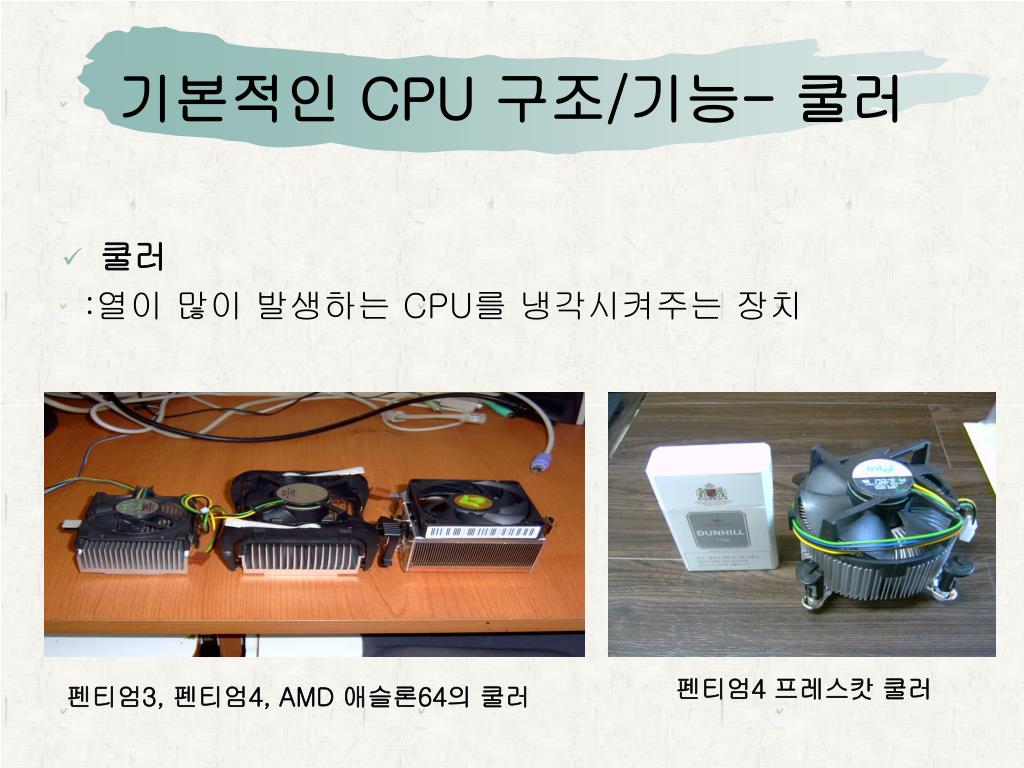

  16. 기본적인 CPU 구조/기능- 쿨러 • 쿨러 :열이 많이 발생하는 CPU를 냉각시켜주는 장치 펜티엄4 프레스캇 쿨러 펜티엄3, 펜티엄4, AMD 애슬론64의 쿨러

  17. 기본적인 CPU 구조/기능- 쿨러 • 저소음쿨러: rpm(분당회전수)을 낮춰서 소음을 줄임 국내 잘만(ZALMAN) ; 냉각팬의 크기를 크게하여, 방열면적을 넓게함.

  18. INTEL CPU 성능비교

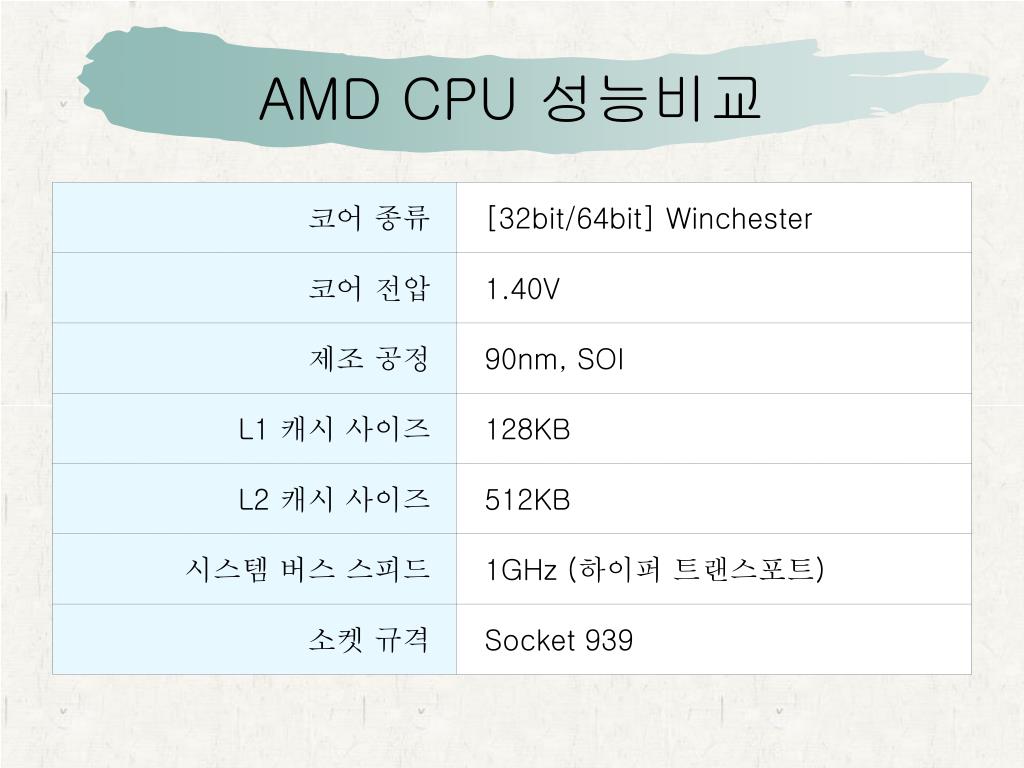

  19. AMD CPU 성능비교

  20. AMD CPU 성능비교

  21. AMD CPU 성능비교
