Appendix C: A Simple Machine Language

yuli-carpenter avatar
yuli-carpenter
2 diapositives · 1.4K Views · Nov 01, 2014

Appendix C: A Simple Machine Language. Op-code Operand Description 1 RXY LOAD reg. R from cell XY. 2 RXY LOAD reg. R with XY. 3 RXY STORE reg. R at XY. 4 0RS MOVE R to S. 5 RST ADD S and T into R. (2’s comp.) 6 RST ADD S and T into R. (floating pt.)

Appendix C: A Simple Machine Language - slide 1
01 / 2Appendix C: A Simple Machine Language
1 / 17

Télécharger la présentation

Appendix C: A Simple Machine Language
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

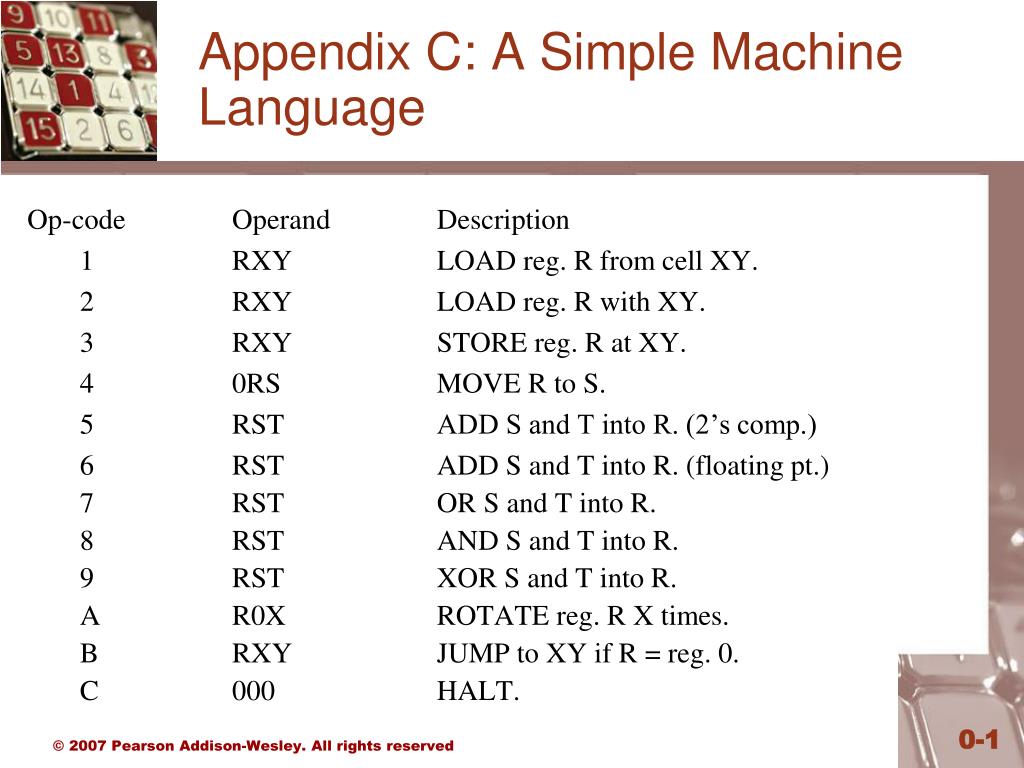

  1. Appendix C:A Simple Machine Language Op-codeOperand Description 1 RXY LOAD reg. R from cell XY. 2 RXY LOAD reg. R with XY. 3 RXY STORE reg. R at XY. 4 0RS MOVE R to S. 5 RST ADD S and T into R. (2’s comp.) 6 RST ADD S and T into R. (floating pt.) 7 RST OR S and T into R. 8 RST AND S and T into R. 9 RST XOR S and T into R. A R0X ROTATE reg. R X times. B RXY JUMP to XY if R = reg. 0. C 000 HALT.

  2. A Simple Machine Language Op-code Operand Description 1 RXY LOAD reg. R from cell XY. 2 RXY LOAD reg. R with XY. 3 RXY STORE reg. R at XY. 4 0RS MOVE R to S. 5 NXYSTORE 0N to cell XY 6 RST ADD S and T into R. 7 RST SUB S and T into R. 8 RST OR S and T into R. 90ST LOAD reg. S from cell pointed by T. A RST XOR S and T into R. B R0X ROTATE reg. R X times. C0XY JUMP to XY. D RXY JUMP to XY if R = reg. 0. E RXY JUMP to XY if R > 0. F 000 HALT.
