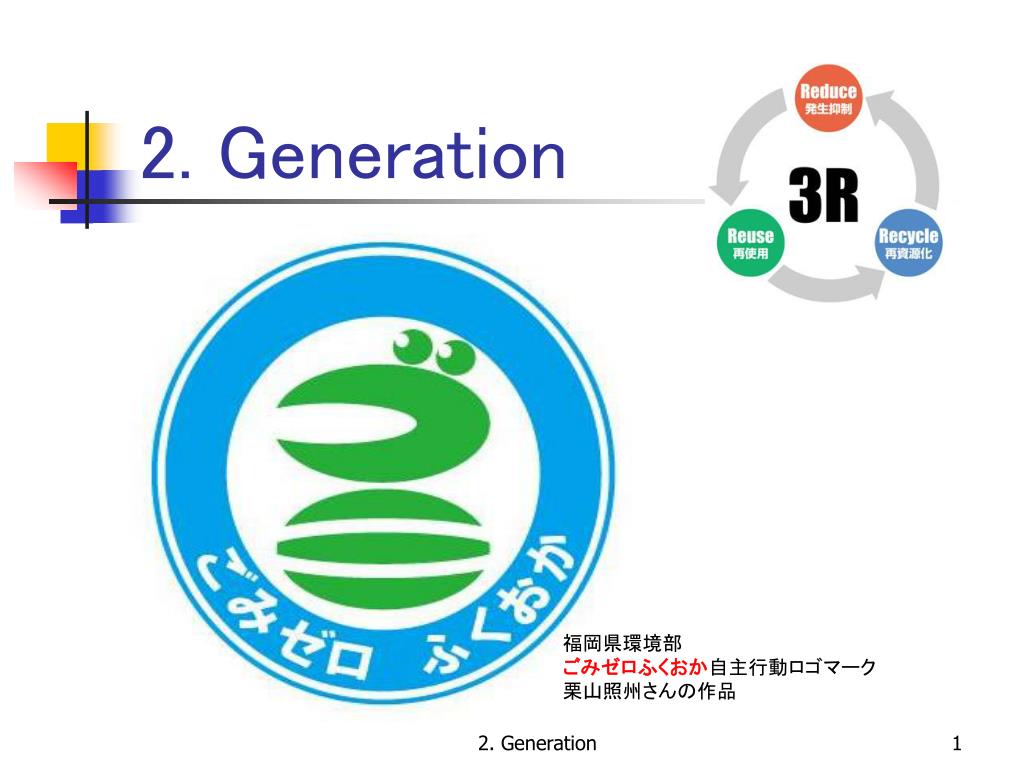

  1. 2. Generation 福岡県環境部 ごみゼロふくおか自主行動ロゴマーク 栗山照州さんの作品 2. Generation

  2. 大量生産、大量消費、大量廃棄 • 異常気象 • 温暖化現象 • 自然環境の破壊 • 最終処分場の逼迫 地球規模に及ぶ弊害をもたらす 循環型社会形成推進基本法 • ごみの排出抑制 • リサイクルの推進 • 行政、事業者、排出者が一体となって 　 循環型社会の構築を目指す 2. Generation

  3. 一般廃棄物と産業廃棄物 参考データ:環境省「平成15年度版 循環型社会白書」より作成 2. Generation 原子力・エネルギー教育支援情報提供サイト

  4. 3R 坂田裕輔 (2005)，ごみの環境経済学 Reduce Recycle Reuse 2. Generation

  5. 3R なるべくごみを出さない ものを資源として生まれ変わらせる 繰り返し何度も使う 2. Generation

  6. 3R 2. Generation

  7. 3R 2. Generation

  8. 3R 2. Generation

  9. 4R 埼玉県川越市役所 2. Generation

  10. 3R 4R 5R • Reduce (廃棄物の発生抑制 ) • Reuse （再使用 ) • Recycle （再資源化 ） • Refuse (断る） • Repair (修理) 坂田裕輔 (2005)，ごみの環境経済学 2. Generation

  11. 2. Generation みどりの小道環境日記

  12. 新3R • Reduce (発生抑制 ) • 上流部門 (製造業) • Reuse （再利用 ) • 中流部門 (流通‧消費<使用>) • Recycle （再生利用 ） • 下流部門 (廃棄物の再資源化‧淨化) 三橋規宏 (2007)，環境経済入門(第3版), p.223. 2. Generation

  13. 2. Generation

  14. 2. Generation

  15. 垃圾産生量之表示方法 • 住宅：公斤/人‧日 • 商業：公斤/顧客人數、公斤/售貨額 • 工業：以産品之産量為基準，如公斤/單位産品、公斤/單位産値 • 農業：如毎噸原料或單位豢養家禽畜産生之廢棄物量，如公斤/頭、公斤/百公斤豬肉等 2. Generation

  16. 影響垃圾産量及清運量之因素 • 執行機關推行垃圾分類收集之方式及資源回收率 • 應回收廢棄物項目與責任業者之公告範圍 • 地方政府財政状況與收費方式 • 生活水準與生活習慣 • 自行處理程度與方式 • 收集頻率 2. Generation

  17. 影響垃圾産量及清運量之因素 • 廢棄物循環再利用與資源回收工作落實程度 • 事業廢棄物之代運與代處理 • 季節之變化 • 地理位置與氣候 • 民眾環保意識與共識 2. Generation

  18. 垃圾産量之測量方式 • 荷載計數分析法 (Load-count analysis) • 以地磅稱量毎次清運車輛承載之重量，記載數據統計特定時間内之垃圾總産生量再除以收集人口數可得知推估單位産量 (kg/人-day) 2. Generation

  19. 垃圾産量之測量方式 • 重量 - 容積分析法 (Weight-volume analysis, WVA) • 一定時間内，觀察各種載運車輛之平均容積、次數，並以估得之各種車輛單位載重量(或單位容積重)，求得總重量後再除以收集人口數，可推求單位産量(kg/人-day) 2. Generation

  20. 垃圾産量之測量方式 • 物質平衡分析 (Materials-balance analysis, MBA) 或物質流分析 (Material flow analysis, MFA) • 依質量平衡原理，研究特定資源於特定地區域内之使用與轉變之流量分配情況，但應用於大區域之開放系統如家庭垃圾産生系統時，不易執行 2. Generation

  21. 類　別 分　　析　　項　　目 用途 / 目的 物 理 性 質 可燃物 ─ 紙類 、纖維布類、木竹稻草類、廚餘類、塑膠類、皮革與橡膠類、其他類 不可燃物 ─ 金屬類、玻璃類 、陶瓷類、石頭與 5mm 以上之土類 資源回收成效評估及垃圾管理政策之訂定推估低位發熱量 單位容積重 貯存清運系統規劃 化 學 性 質 三成分 ( 水分＋灰分＋可燃分＝100%) 灰渣輸送貯存清理系統規劃 元素組成 ( 碳＋氫＋氧＋氮＋硫＋氯＝可燃分 ) 計算助燃氧氣量空氣量及燃燒廢氣量推估低位發熱量 發熱量 ( 高、低位發熱量 ) 焚化系統熱平衡計算焚化溫度控制及補助燃料系統規化助燃空氣預熱溫度設定燃燒室體積設計 硫及鹵素 焚化爐空氣汚染防治設備設計、防蝕材料選擇 灰分之融點 避免形成融熔塊、影響爐床運作 垃圾採樣及分析項目 2. Generation

  22. 單位容積重(bulk density) • 亦稱容積密度，係指單位體積垃圾之重量，因垃圾體積中含空氣佔據之孔隙，故單位容積重亦稱外觀密度或假比重，單位為 Kg/m3 2. Generation

  23. 物理組成分 • 可分紙類、纖維布類、木竹、稻草、落葉類、廚餘類、塑膠類、皮革橡膠類及其他等7項可燃物及金屬類、玻璃類、陶瓷類、石頭類及5mm以上之土砂等4項不燃物，共計11項 • 表示方法可採濕基 (wet-basis) 以及乾基 (dry-basis) 2. Generation

  24. 化學性質-三成分 • 水分：垃圾於條件下加熱至恆重(約需3~5天)，樣品中水分受熱揮發導致之重量之減少率 • 灰分：將廢棄物或垃圾置於不加蓋矸鍋中加熱燒後殘留灰燼之重量百分率 • 可燃分： • 揮發分：在特定温度條件下將廢棄物或垃圾置於加蓋矸鍋中無氧加熱七分鐘後樣品中有機物受熱揮發導致之重量之減少率 • 固定碳：揮發分去除後剩餘之可燃性殘留物 2. Generation

  25. 化學性質-近似分析 • 三成分 = 水分% + 灰分% + 可燃分% = 100% • 近似分析 = 水分% + 灰分% + 揮發分% + 固定碳% = 100% 2. Generation

  26. 三成分 (水分・灰分・可燃分) 大阪工業大学 工学部 環境工学科 2. Generation

  27. 化學性質-元素組成 • 一般而言，若垃圾考慮進行焚化處理，一般需進行C、H、O、N、S及Cl等6個元素之分析 • 分析結果可作為助燃空氣及燃燒廢氣系統規劃及低位發熱量推估之依據 2. Generation

  28. 化學性質-發熱量 • 一般垃圾之低位發熱量以1,000 kcal/kg作為垃圾自燃之界限，超過此下限不需添加補助燃料 2. Generation

  29. 乾基高位發熱量 • 係指垃圾經乾燥、破碎等前處理後於實驗室以熱卡計實測所獲得之實驗値 • 此時燃燒反應生成之水分為液態，故本熱量測値包括水分凝結熱 2. Generation

  30. 濕基高位發熱量(higher heating value), HHV • 係指垃圾經完全燃燒後，垃圾之水分及燃燒生成之水分皆為液態(不蒸發)時之總發熱量 • 高位發熱量亦稱總發熱量或實測發熱量，其數値包括垃圾、含水量及其他燃燒所産生之水分凝結熱 2. Generation

  31. 濕基低位發熱量 (lower heating value), LHV • 係指垃圾經完全燃燒後，垃圾之水分及燃燒生成之水分皆為氣態時之總發熱量 • 此一熱量與垃圾以焚化處理所放出之熱量相同，故低位發熱量為都市之焚化爐規劃設計之重要參數(亦稱淨發熱量) • 低位發熱量 = 高位發熱量 – 凝結熱 2. Generation

  32. 低位發熱量之推算法 • 利用熱量計實際測定 2. Generation

  33. 低位發熱量之推算法 • 由三成分推算 • 由元素組成推估 Dulong式 Steuer式 Scheurer-Kestner式 2. Generation

  34. 低位發熱量之推算法 • 由物理組成推估 2. Generation

  35. 一人あたりの排出量 2. Generation

  36. 各国のGDPとごみの発生量 2. Generation 平成17年版 循環型社会白書

  37. 出典： 田中 勝(2005), 新‧廃棄物学入門, p.61. 2. Generation

  38. 一人当たりの都市ごみの排出量 ＮＥＤＯ海外レポート ＮＯ.1016, 2008.2.6 2. Generation

  39. (1 lb = 0.453592 kg) U.S Department of Energy, Energy Information Administration (2009) Renewable Energy Annual 2007. 2. Generation

  40. ごみ排出量の推移(日本) 2. Generation

  41. 2. Generation

  42. Heller, M.C. and G.A. Keoleian (2000) Life Cycle-Based Sustainability Indicators for Assessment of the U.S. Food System (CSS00-04). 2. Generation

  43. 台灣地區垃圾量及處理方式變動 2. Generation

  44. 81 82 83 84 85 86 87 88 89 90 乾 基 物 理 組 成 可 燃 物 紙　類 (%) 24.86 27.84 29.98 32.17 30.95 29.13 32.77 35.38 26.37 26.55 纖維布類 (%) 3.97 5.13 4.81 6.21 5.05 5.80 5.27 5.20 6.06 4.81 木竹稻草落葉類 (%) 5.06 5.79 4.69 5.82 5.89 4.86 4.81 4.89 3.36 4.06 廚餘類 (%) 25.73 23.47 23.5 17.94 18.97 24.90 18.29 21.83 27.76 27.32 塑膠類 (%) 19.14 18.01 18.9 18.27 17.83 19.57 20.14 19.85 22.00 21.10 皮革橡膠類 (%) 1.73 1.55 0.8 0.88 1.08 1.13 0.83 0.60 1.35 0.48 其他類 (%) 2.45 1.15 4.3 3.34 4.72 2.11 4.54 1.97 0.44 0.56 不 可 燃 物 金屬類 (%) 7.07 7.65 5.78 6.05 6.28 5.33 5.66 3.80 3.73 3.53 玻璃類 (%) 7.69 7.44 4.94 5.59 5.67 4.95 5.84 4.99 7.31 5.03 陶磁類 (%) 0.83 0.92 0.98 1.64 1.56 1.26 0.71 0.51 0.29 0.56 石頭類及土砂 (%) 1.48 1.04 1.32 2.11 2.01 0.96 1.21 0.53 1.33 0.82 可燃物合計 (%) 82.94 82.94 86.98 84.63 84.49 87.50 86.58 90.17 87.34 89.38 不可燃物合計 (%) 17.07 17.05 13.02 15.39 15.52 12.50 9.83 9.83 12.66 10.62 化 學 組 成 三 成 分 水　分 (%) 51.97 51.06 53.21 48.14 50.6 46.03 51.06 50.76 45.02 55.80 灰　分 (%) 16.15 16.02 12.43 14.4 13.79 13.12 12.60 10.08 14.07 11.34 可燃分 (%) 31.88 32.92 34.36 37.47 35.61 40.85 36.34 39.16 40.91 32.86 熱 値 高位發熱量 (kcal/kg) 1760 1912 1978 2334 2106 2289 2193 2123 2370 1968 低位發熱量 (kcal/kg) 1294 1458 1520 1742 1650 1777 1739 1651 1889 1541 台灣地區垃圾性質之變化情形 2. Generation

  45. 米国の都市ごみの内容構成 ＮＥＤＯ海外レポート ＮＯ.1016, 2008.2.6 2. Generation

  46. Waste Quantities MIXED URBAN WASTE -LARGE CITIES kg/capita/day % collection % safe disposal • Low Income: 0.5 to 0.7 10-50 0-10 • Middle Income: 0.6 to 1.1 30-90 20-60 • High Income: 0.8 to 2.2 100 90-100 2. Generation

  47. 各種建築物設施垃圾産生量平均値統計表 2. Generation http://www.proten.com.tw

  48. 台灣地區垃圾産生量(97年底) • 環保署自91年7月起實施多項源頭管理措施、垃圾強制分類及擴大資源回收範圍 • 全國平均毎人毎日垃圾清運量 0.520公斤 • 垃圾回收率41.96％ • 全國整體資源回收率32.20％ • 廚餘回收再利用率9.17％ • 巨大垃圾回收再利用率0.59％ 2. Generation http://www.epa.gov.tw

  49. MSW Household hazardous wastes Municipal sludge Non-hazardous industrial wastes Combustion ash SQG hazardous waste Construction and Demolition debris Agricultural wastes Oil and gas wastes Mining wastes RCRA Subtitle D Wastes (Small Quantity Generators) SQGs generate 100 - 1000 kilograms of HW per month. 2. Generation

  50. MSW - RCRA Definition • Durable goods • Non-durable goods • Containers/Packaging • Food wastes • Yard wastes • Miscellaneous inorganic 2. Generation
