Guasti dei circuiti VLSI. Alcune cause di guasto. Elettromigrazione Self-Heating Portatori caldi Rottura degli ossidi Latch-up Total Ionizing Dose Single Event Effects. Elettromigrazione.
E N D
Alcune cause di guasto • Elettromigrazione • Self-Heating • Portatori caldi • Rottura degli ossidi • Latch-up • Total Ionizing Dose • Single Event Effects

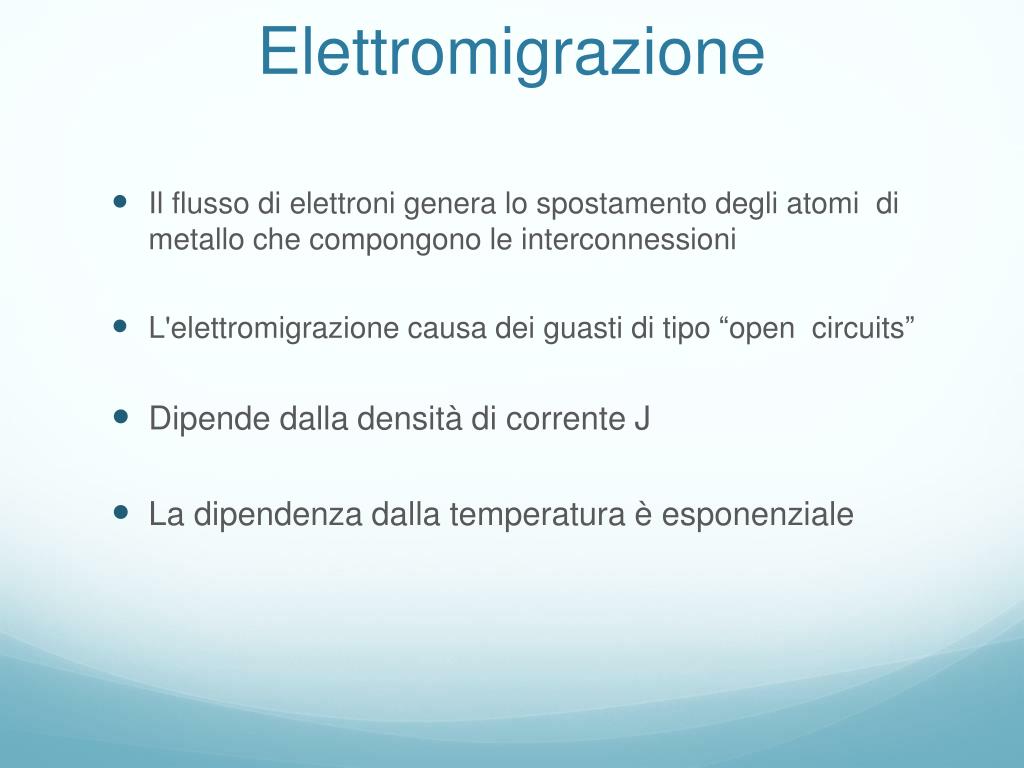

Elettromigrazione • Il flusso di elettroni genera lo spostamento degli atomi di metallo che compongono le interconnessioni • L'elettromigrazione causa dei guasti di tipo “open circuits” • Dipende dalla densità di corrente J • La dipendenza dalla temperatura è esponenziale

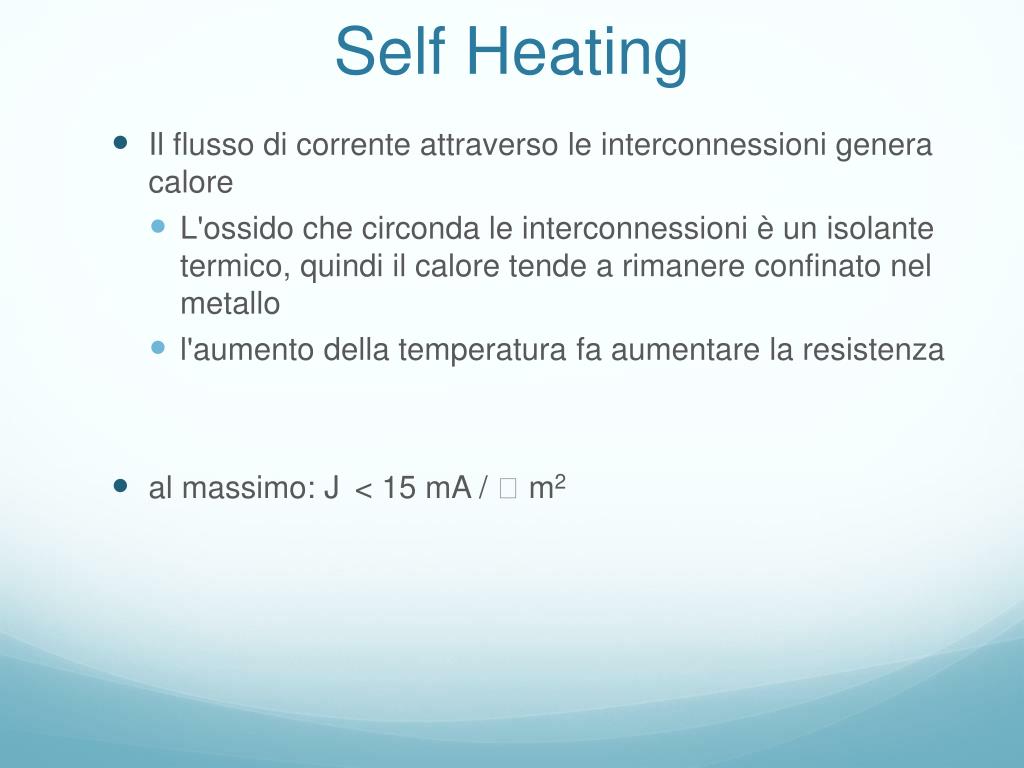

Self Heating • Il flusso di corrente attraverso le interconnessioni genera calore • L'ossido che circonda le interconnessioni è un isolante termico, quindi il calore tende a rimanere confinato nel metallo • l'aumento della temperatura fa aumentare la resistenza • al massimo: J < 15 mA / m2

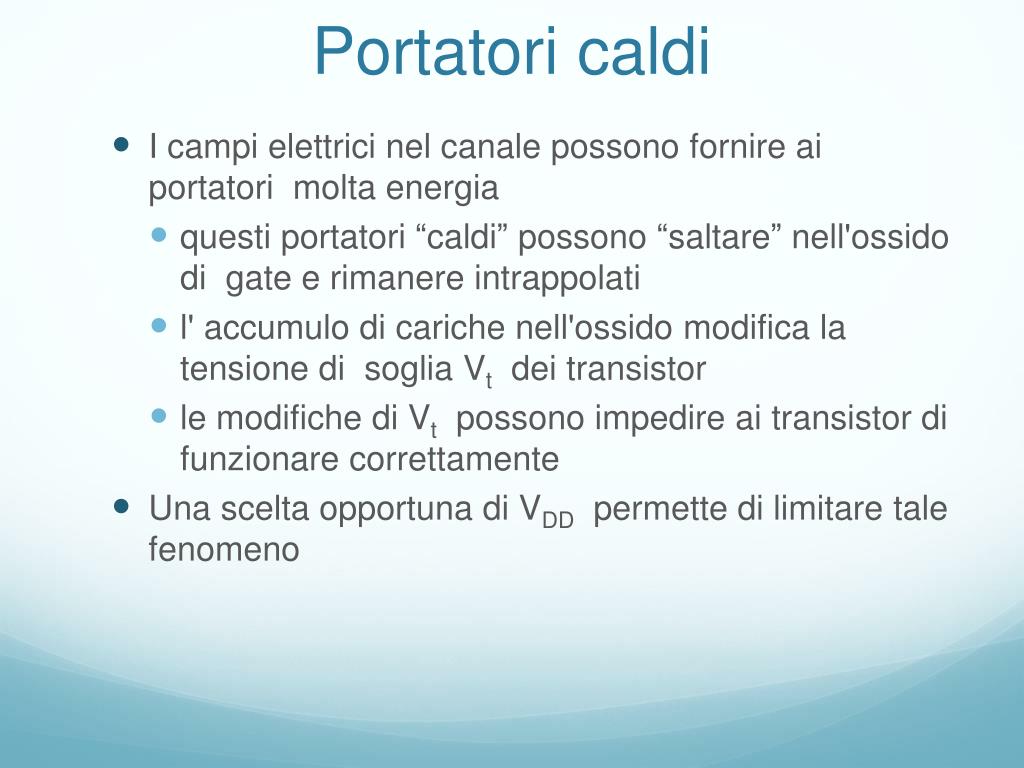

Portatori caldi • I campi elettrici nel canale possono fornire ai portatori molta energia • questi portatori “caldi” possono “saltare” nell'ossido di gate e rimanere intrappolati • l' accumulo di cariche nell'ossido modifica la tensione di soglia Vt dei transistor • le modifiche di Vt possono impedire ai transistor di funzionare correttamente • Una scelta opportuna di VDD permette di limitare tale fenomeno
Portatori caldi fenomeno di riscaldamento dei portatori fino a raggiungere I' energia necessaria per essere iniettati nell'ossido di gate.

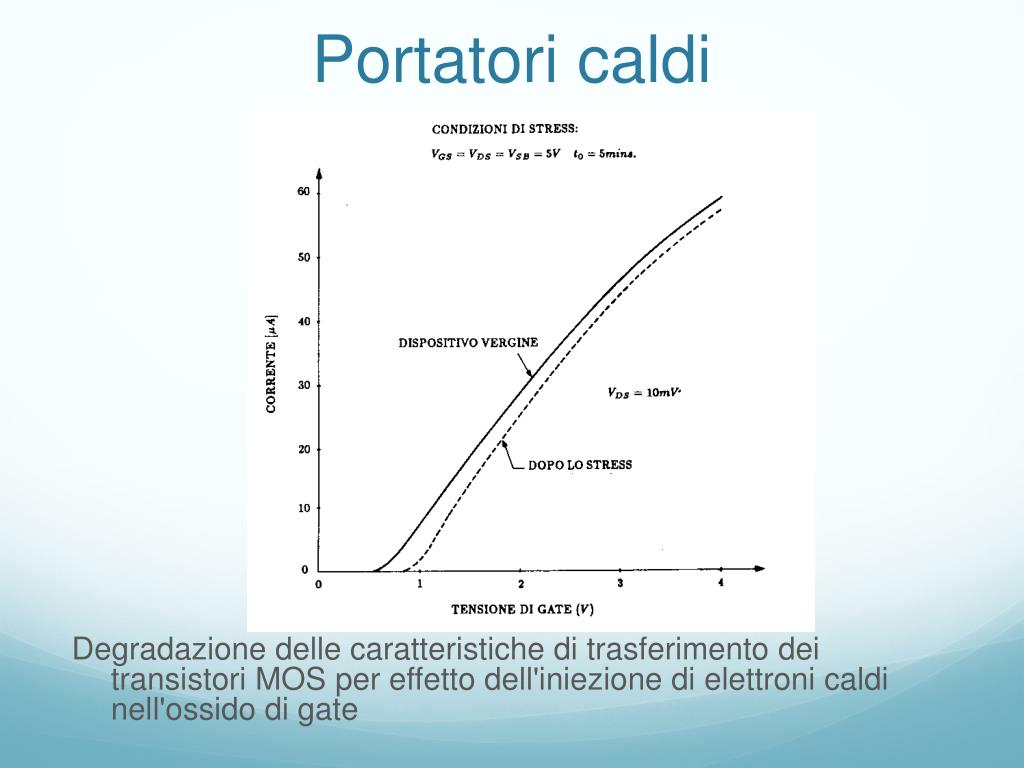

Portatori caldi Degradazione delle caratteristiche di trasferimento dei transistori MOS per effetto dell'iniezione di elettroni caldi nell'ossido di gate
Rottura degli ossidi • La contrazione delle dimensioni dei dispositivo comporta un incremento dei campi elettrici • Per quanto riguarda gli strati di ossido, ciò aumenta lo stress cui sono sono sottoposti e di conseguenza il pericolo di rottura. • Questa situazione è aggravata dalla contrazione dello spessore degli ossidi • Per caratterizzare la qualità degli ossidi, si è soliti ricorrere a degli istogrammi che rappresentano probabilità di rottura in funzione del campo elettrico applicato.

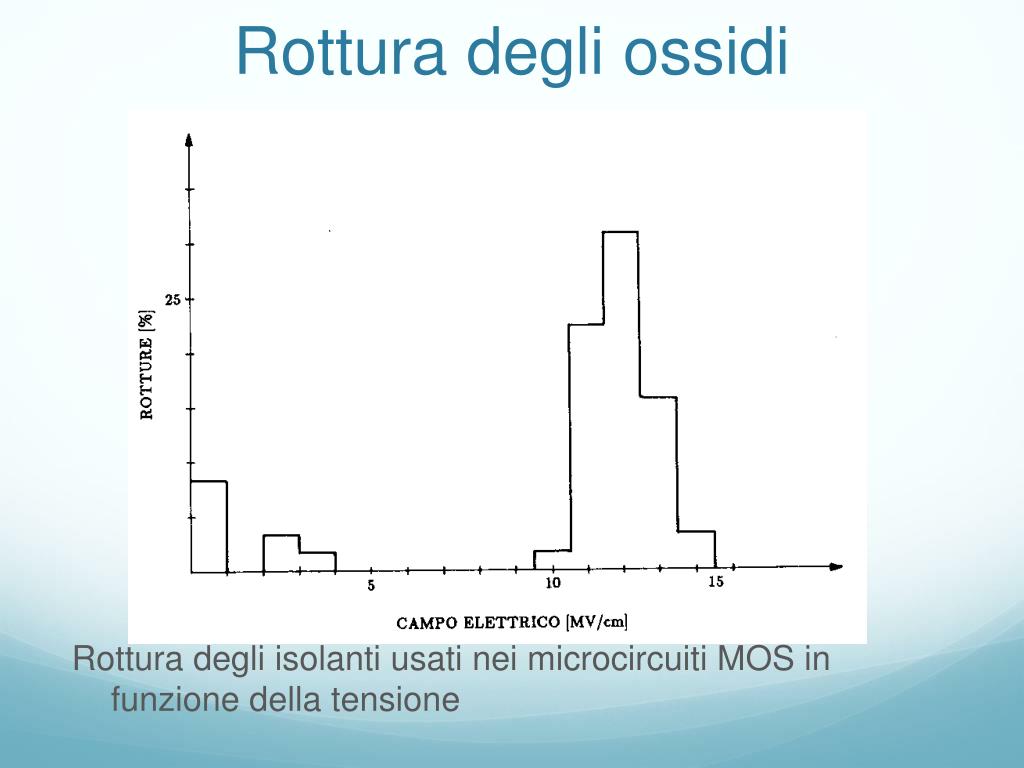

Rottura degli ossidi Rottura degli isolanti usati nei microcircuiti MOS in funzione della tensione

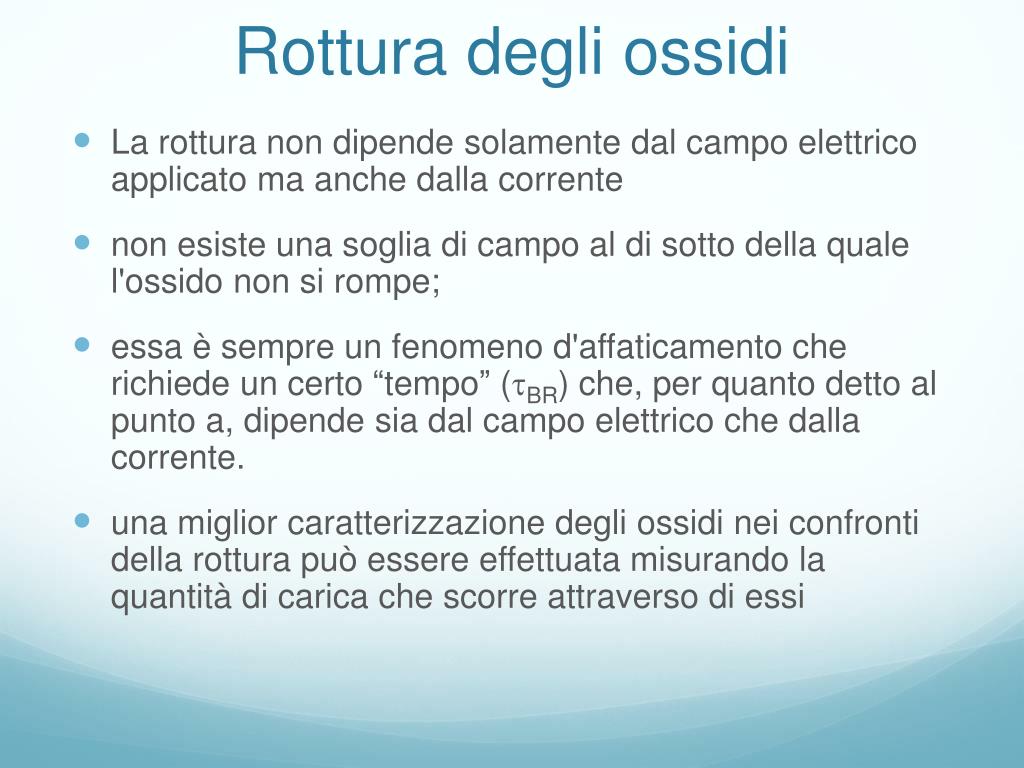

Rottura degli ossidi • La rottura non dipende solamente dal campo elettrico applicato ma anche dalla corrente • non esiste una soglia di campo al di sotto della quale l'ossido non si rompe; • essa è sempre un fenomeno d'affaticamento che richiede un certo “tempo” (BR) che, per quanto detto al punto a, dipende sia dal campo elettrico che dalla corrente. • una miglior caratterizzazione degli ossidi nei confronti della rottura può essere effettuata misurando la quantità di carica che scorre attraverso di essi
Latch Up • Provoca un corto circuito tra alimentazione e massa • Può • distruggere il circuito o • provocare un malfunzionamento generale. • Viene controllato sia con accorgimenti in ase di processo, sia a livello circuitale • È causato dai componenti parassiti presenti per tutti i processi CMOS

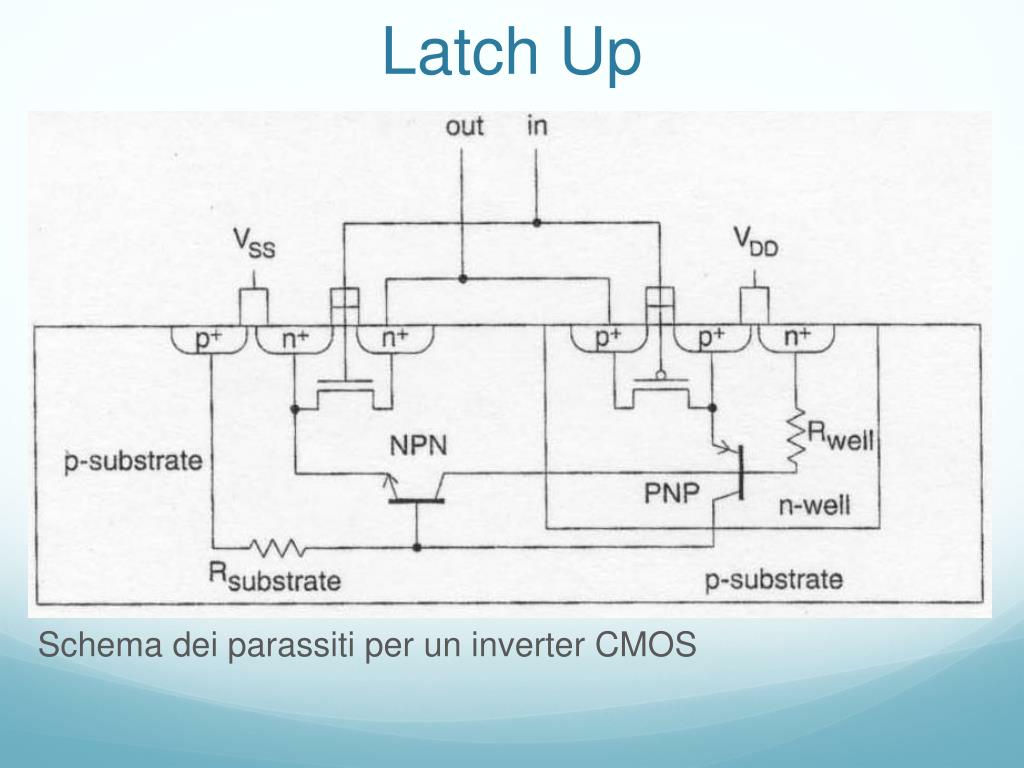

Latch Up Schema dei parassiti per un inverter CMOS
Passi del Latch Up • La corrente nel substrato fa aumentare Vsub • Se Vsub > 0.7 V. si accende il transistor npn • Scorre corrente in Rw • Se Vbe < -0.7 V si accende il transistor pnp • I terminali vanno ad una tensione di 4 V ed il flusso di corrente tende a bruciare il circuito.
Total Ionizing Dose Le particelle ionizzanti provocano: • Intrappolamentodi cariche in strati di SiO2, • aumento della densità di stati superficiali all’interfaccia Si –SiO2 Effetti • Threshold voltage shift, • parasitic leakage currents, • mobility degradation

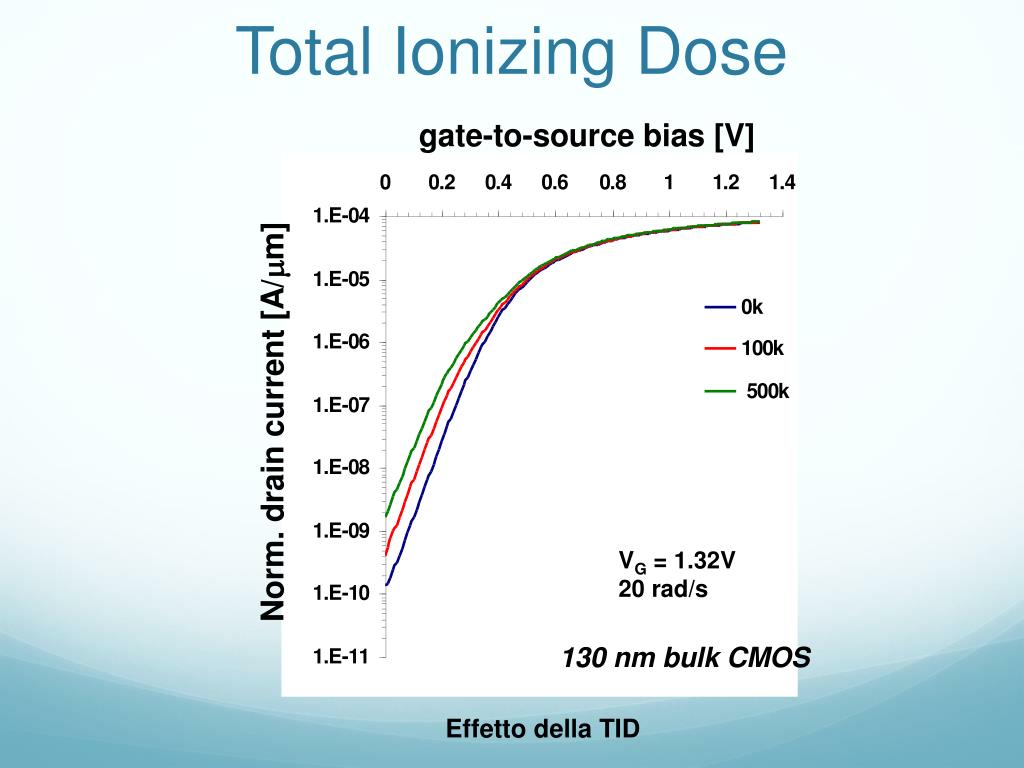

Total Ionizing Dose Effetto della TID
Cariche nell’ossido • Le lacune intrappolate nell’ossido danno origine a variazione negativa ΔVOT della tensione di soglia Dove q = carica elettrone COX = capacità dell’ossido per unità di area dell’ossido ΔNOT = densità di lacune intrappolate nell’ossido
Interface traps Detta la ΔQIT carica intrappolata all’interfaccia si ha:
Variazione di VT • Nei PMOS i due contributi si sommano • Negli NMOS • Bassa dose: diminuzionedi VT(domina il contributo della carica positiva intrappolata nell’ossido) • Dose elevata: aumentodi VT (domina il contributo delle cariche negative intrappolate all’interfaccia)

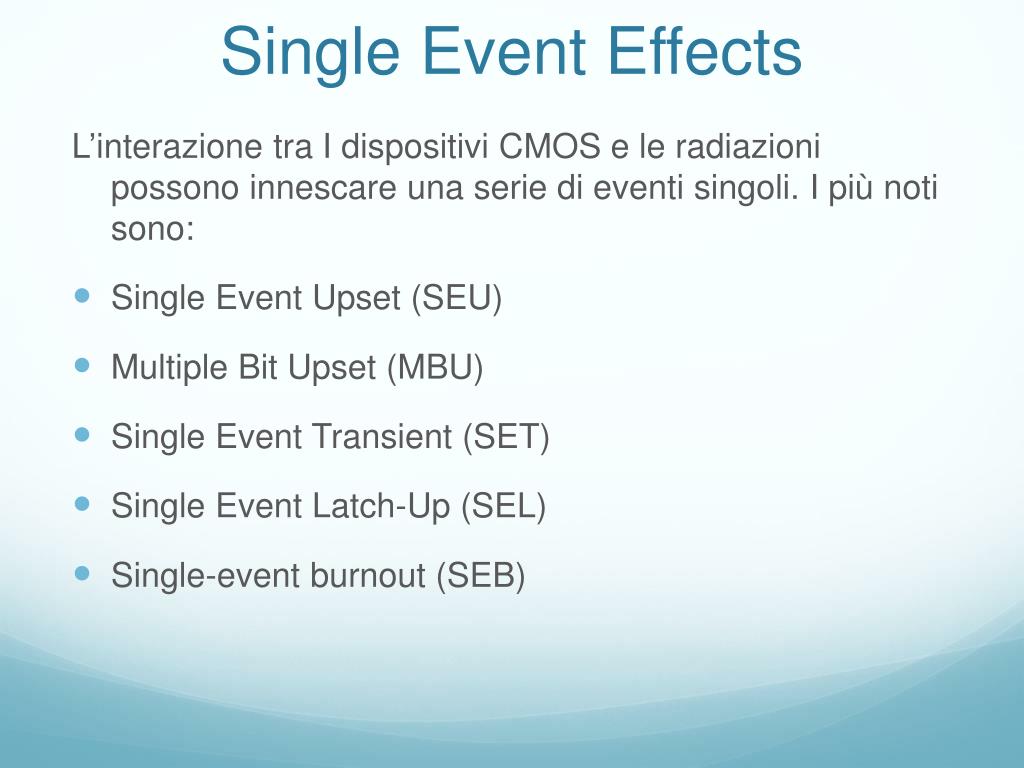

Single Event Effects L’interazione tra I dispositivi CMOS e le radiazioni possono innescare una serie di eventi singoli. I più noti sono: • Single Event Upset (SEU) • Multiple Bit Upset (MBU) • Single Event Transient (SET) • Single Event Latch-Up (SEL) • Single-event burnout (SEB)

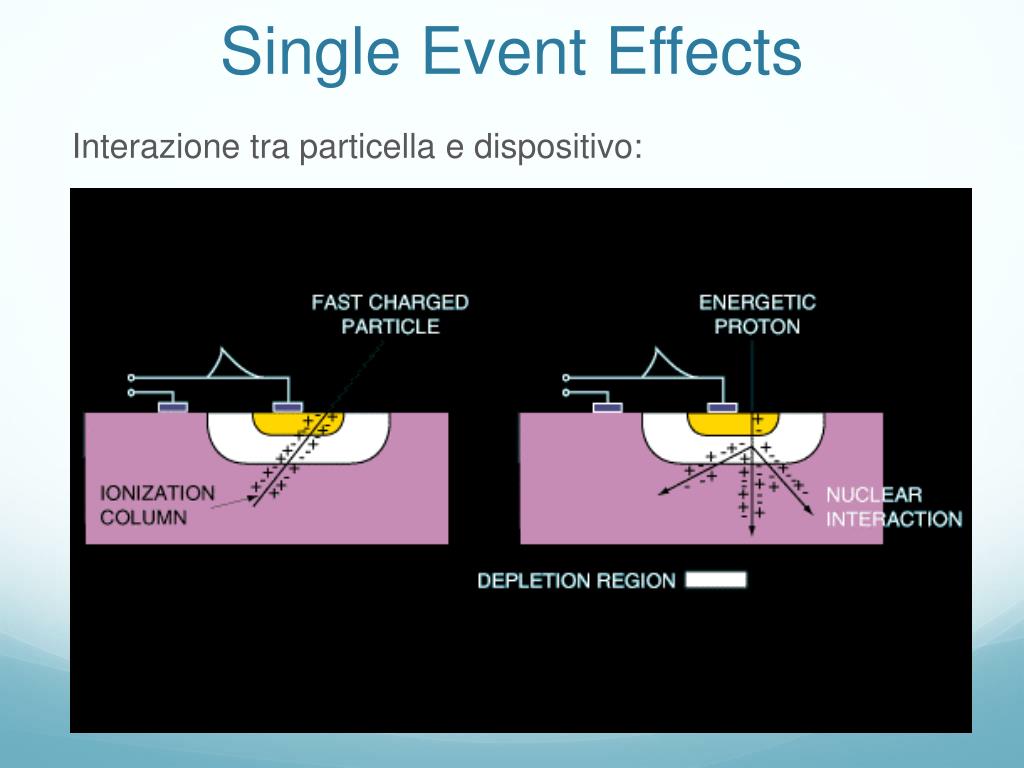

Single Event Effects Interazione tra particella e dispositivo:

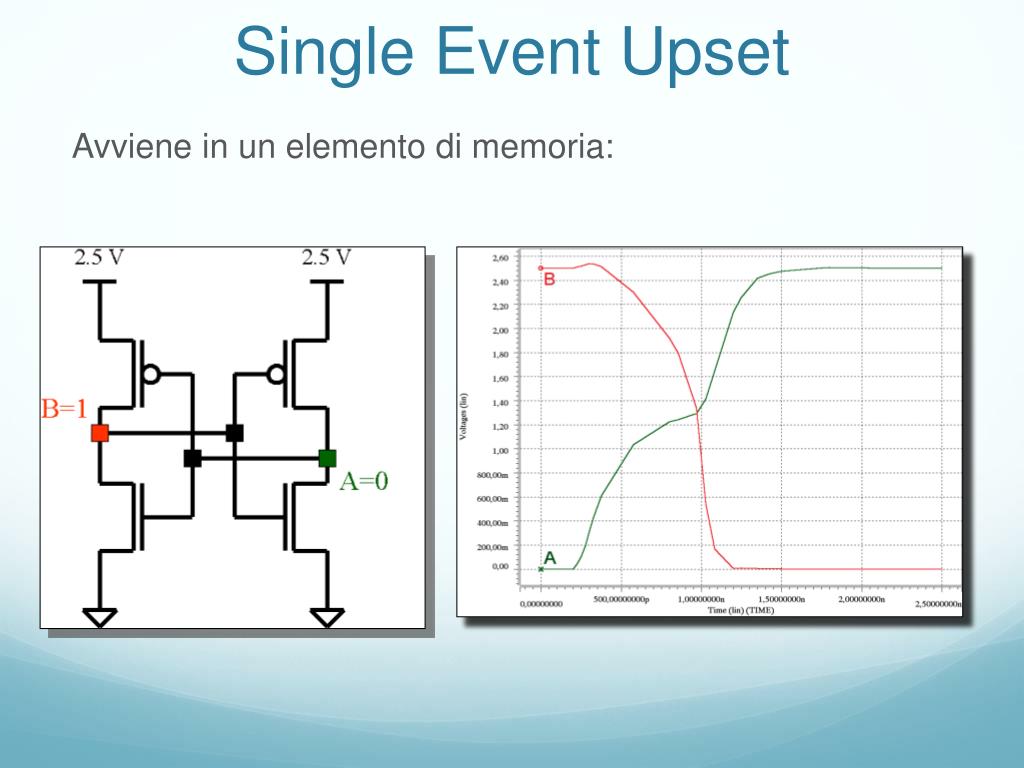

Single Event Upset Avviene in un elemento di memoria:
Multiple-bit upset • Coinvolge più elementi di memoria • Aumenta con la diminuzione delle dimensioni dei dispositivi Nucleon-Induced MBU Maiz et al. Tosaka et al. Kawakami et al. Hubert et al. from Seifert, et al., Intel.IRPS, 2006.

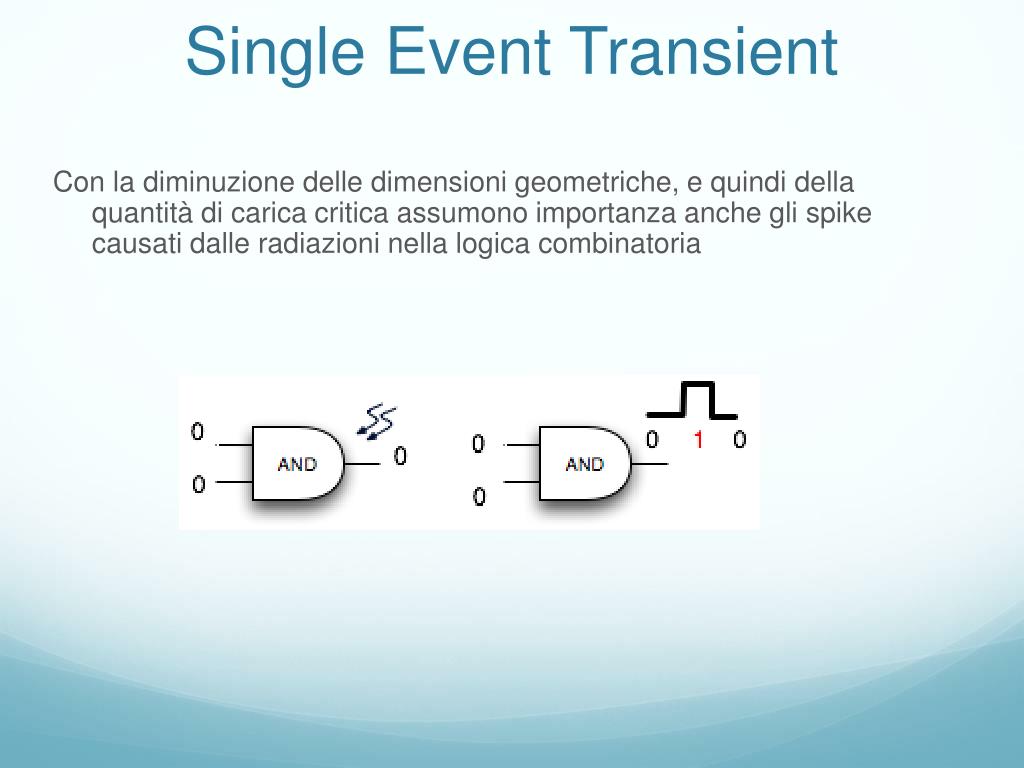

Con la diminuzione delle dimensioni geometriche, e quindi della quantità di carica critica assumono importanza anche gli spike causati dalle radiazioni nella logica combinatoria Single Event Transient

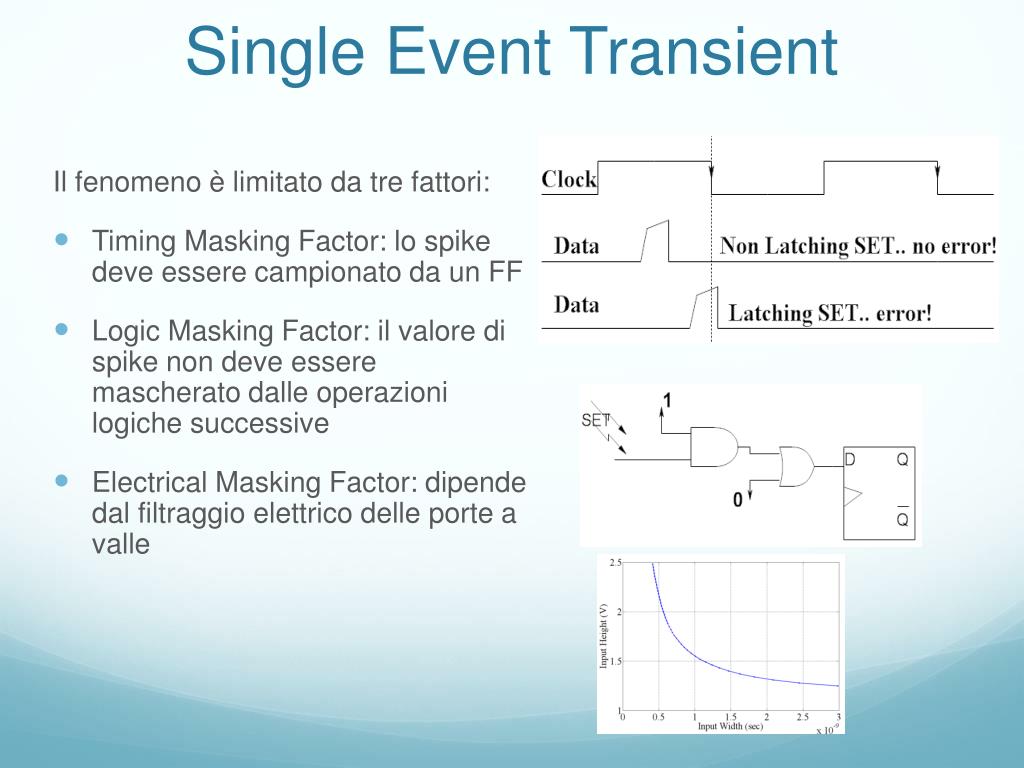

Il fenomeno è limitato da tre fattori: Timing Masking Factor: lo spike deve essere campionato da un FF Logic Masking Factor: il valore di spike non deve essere mascherato dalle operazioni logiche successive Electrical Masking Factor: dipende dal filtraggio elettrico delle porte a valle Single Event Transient
