Électrocardiogramme ECG (8)

Électrocardiogramme ECG (8). Proposition de schéma d ’analyse repérer un QRS vérifier qu ’ils sont identiques les uns aux autres mesurer la fréquence cardiaque rechercher une onde P devant chaque QRS mesurer l ’espace PR analyser la morphologie de QRS

raechel
Télécharger la présentation

Électrocardiogramme ECG (8)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. JF Lefort

  2. ÉlectrocardiogrammeECG (8) • Proposition de schéma d ’analyse • repérer un QRS • vérifier qu ’ils sont identiques les uns aux autres • mesurer la fréquence cardiaque • rechercher une onde P devant chaque QRS • mesurer l ’espace PR • analyser la morphologie de QRS • repérer et analyser l ’onde T et l ’espace QT JF Lefort

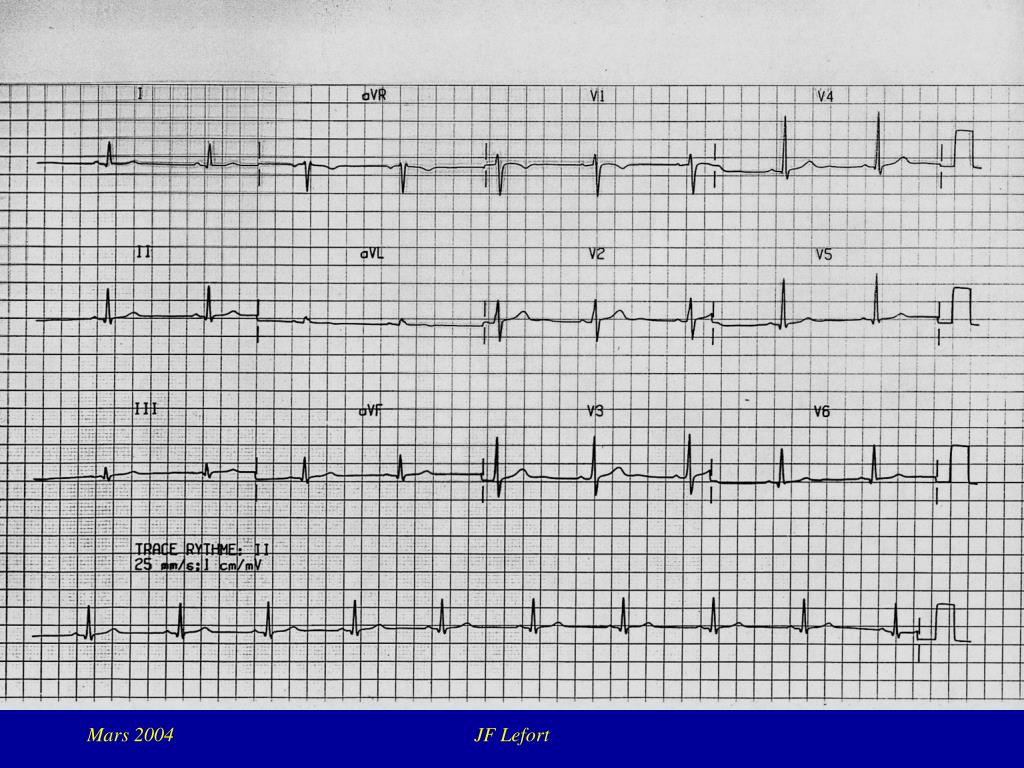

  3. JF Lefort

  4. JF Lefort

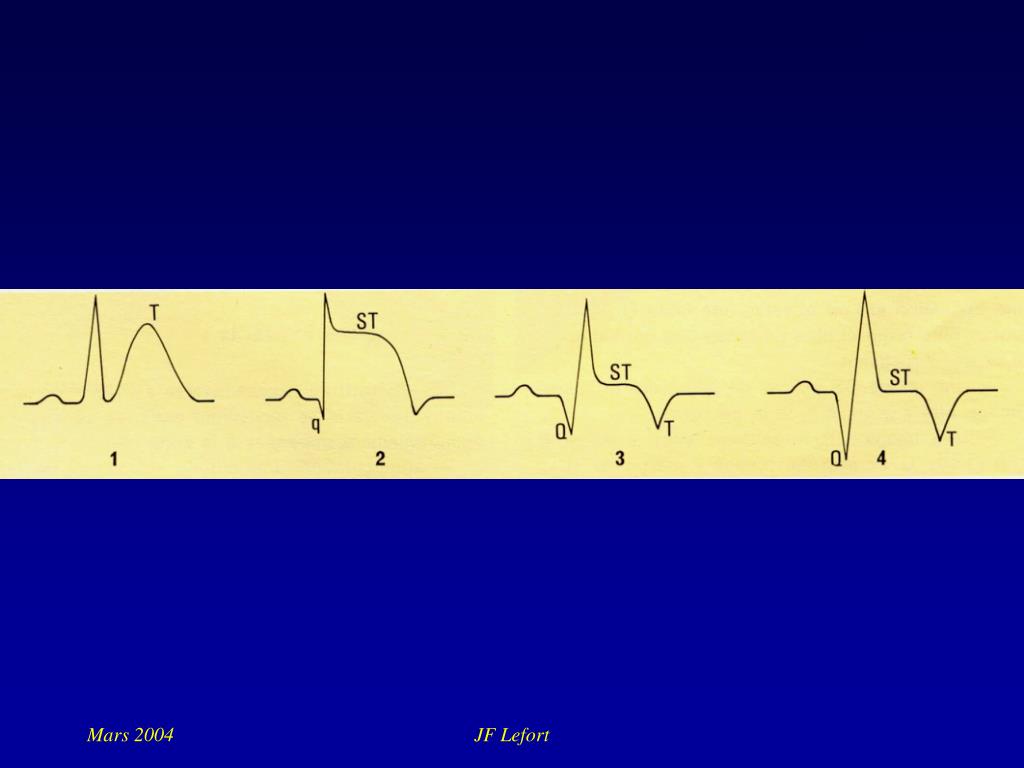

  5. JF Lefort

  6. JF Lefort

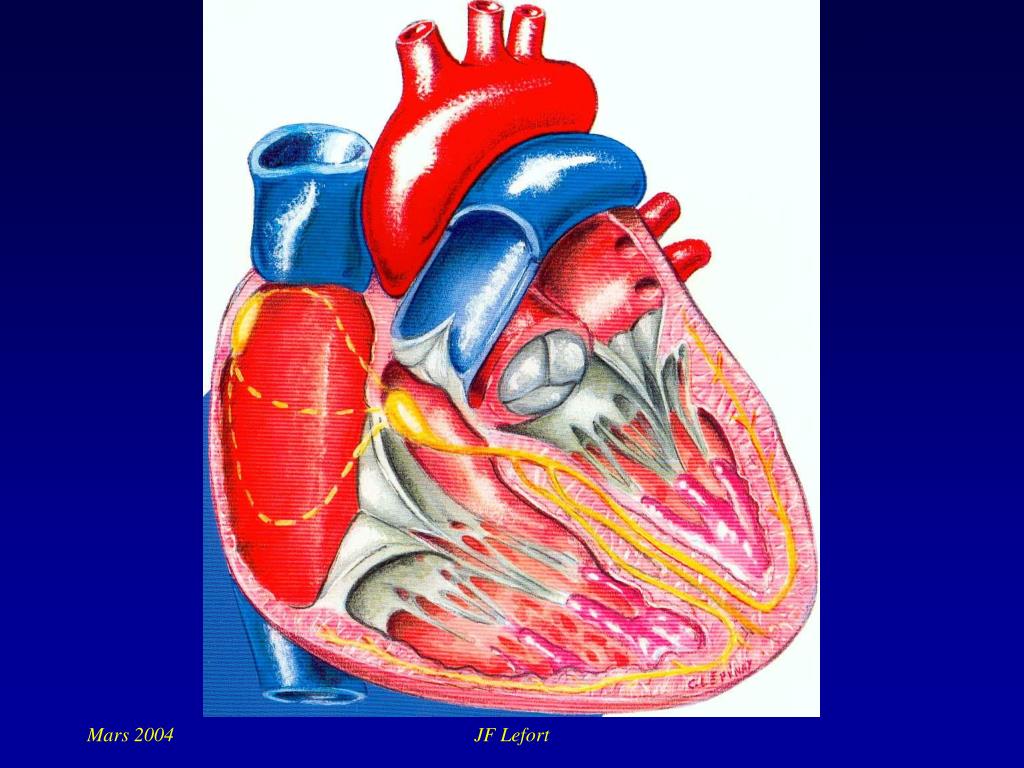

  7. JF Lefort

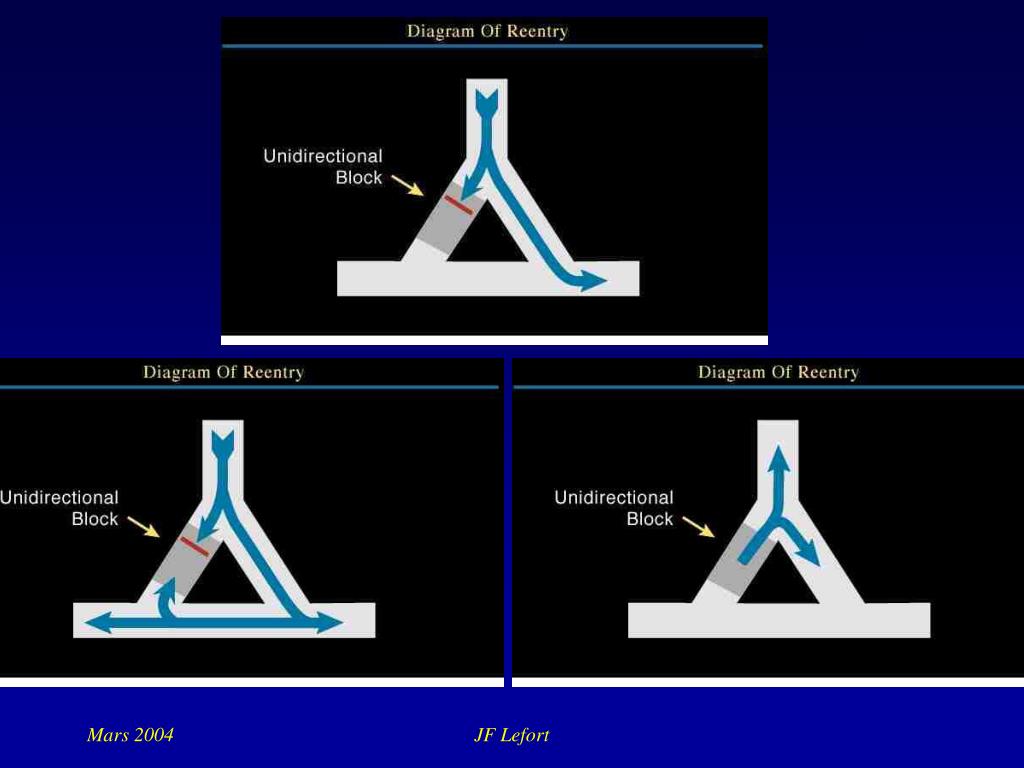

  8. JF Lefort

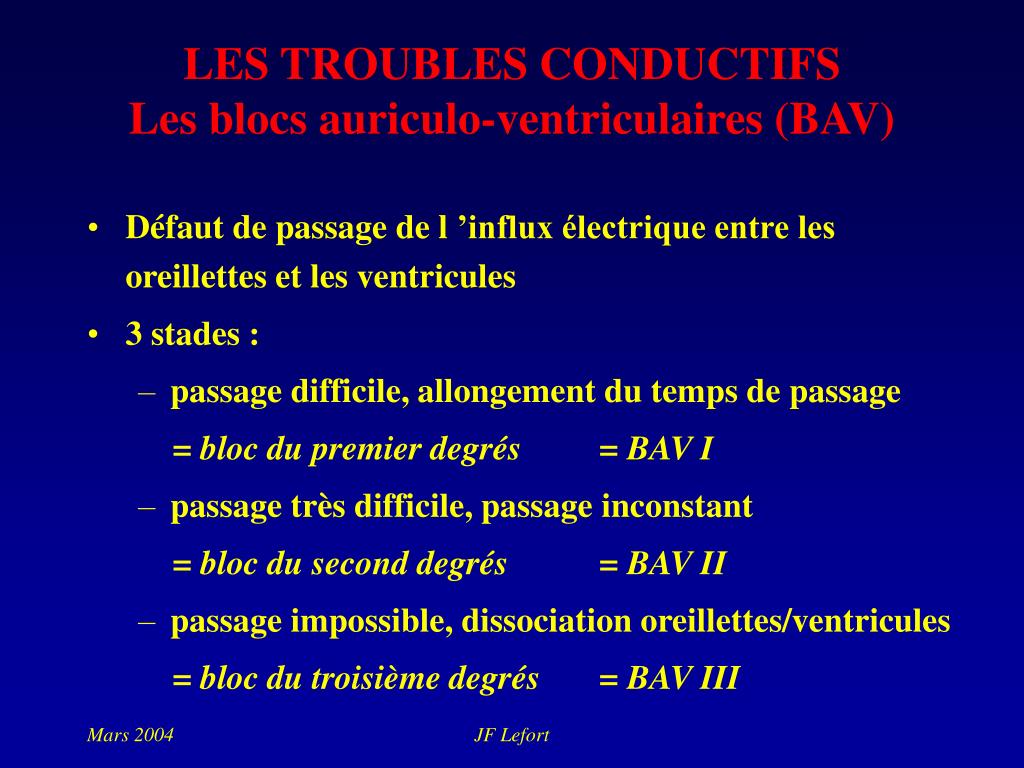

  9. LES TROUBLES CONDUCTIFSLes blocs auriculo-ventriculaires (BAV) • Défaut de passage de l ’influx électrique entre les oreillettes et les ventricules • 3 stades : • passage difficile, allongement du temps de passage = bloc du premier degrés = BAV I • passage très difficile, passage inconstant = bloc du second degrés = BAV II • passage impossible, dissociation oreillettes/ventricules = bloc du troisième degrés = BAV III JF Lefort

  10. 1 JF Lefort

  11. 2 JF Lefort

  12. 3 JF Lefort

  13. 4 JF Lefort

  14. JF Lefort

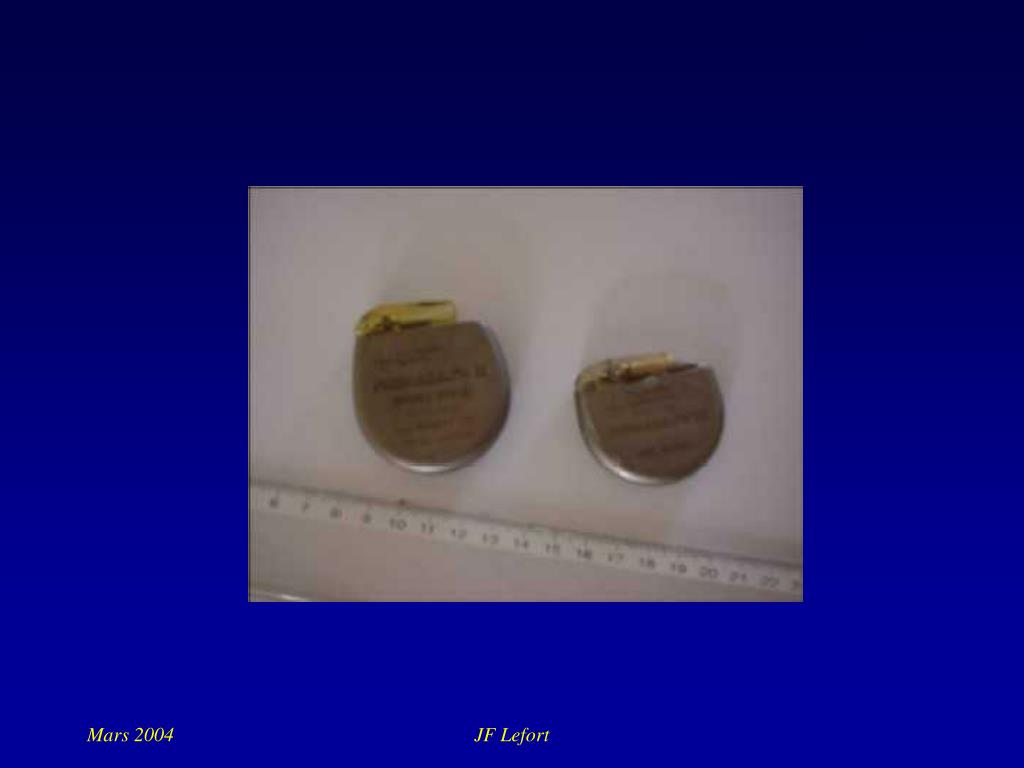

  15. JF Lefort

  16. JF Lefort

  17. JF Lefort

  18. 5 JF Lefort

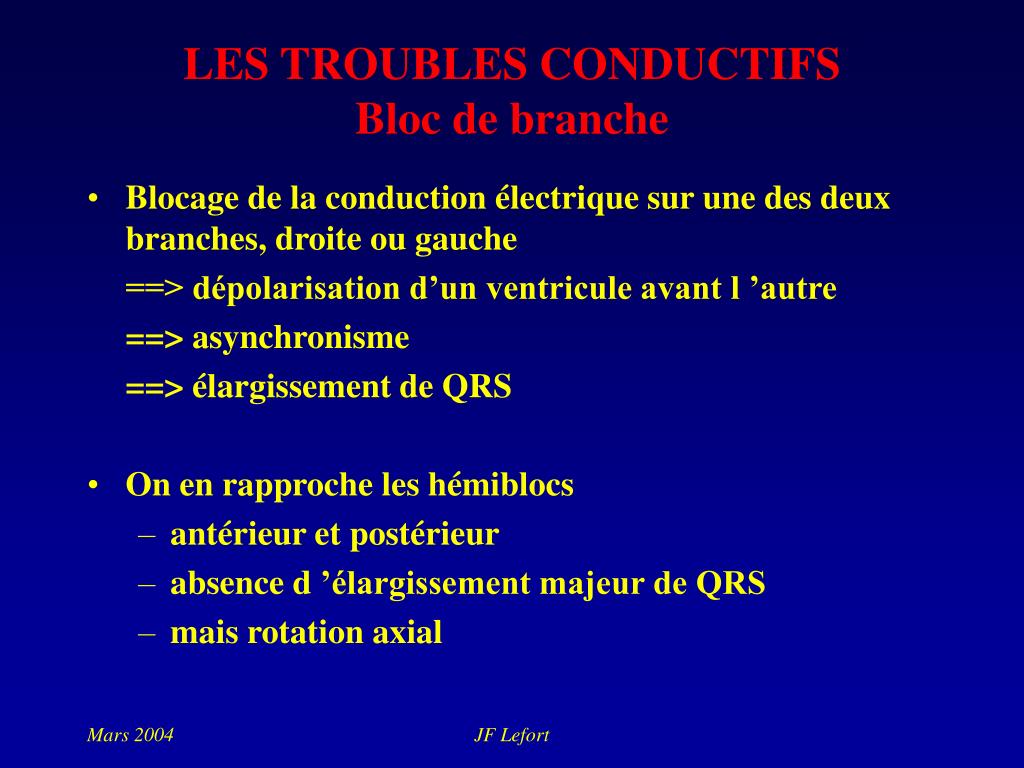

  19. LES TROUBLES CONDUCTIFS Bloc de branche • Blocage de la conduction électrique sur une des deux branches, droite ou gauche ==> dépolarisation d’un ventricule avant l ’autre ==> asynchronisme ==> élargissement de QRS • On en rapproche les hémiblocs • antérieur et postérieur • absence d ’élargissement majeur de QRS • mais rotation axial JF Lefort

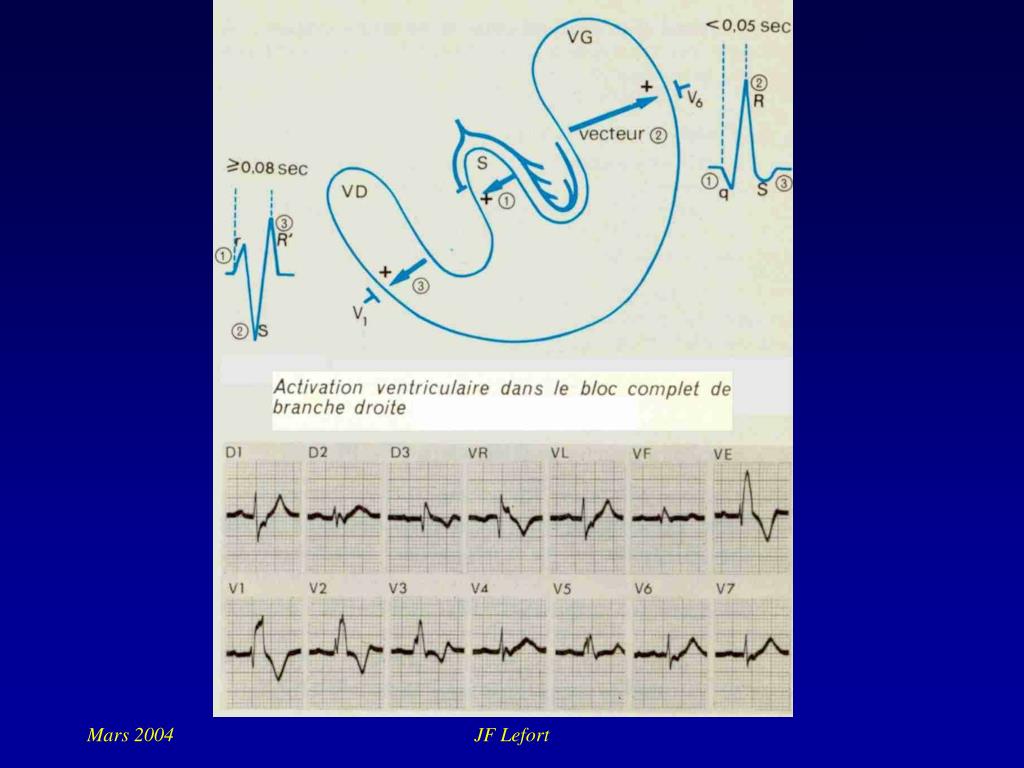

  20. JF Lefort

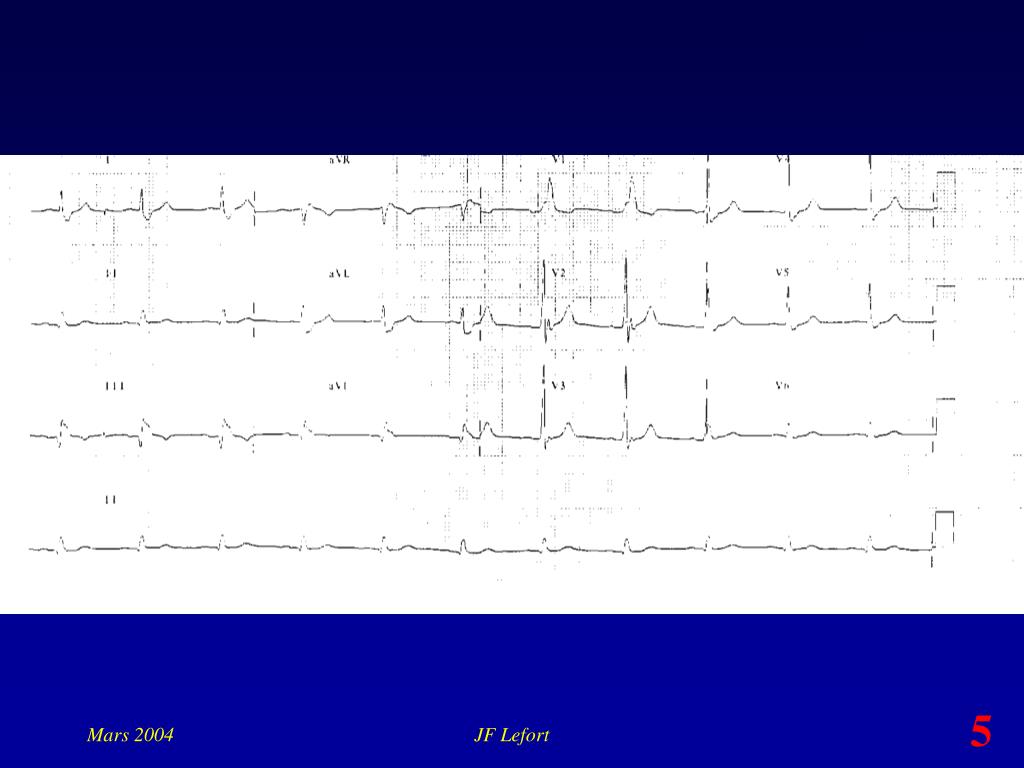

  21. 5 JF Lefort

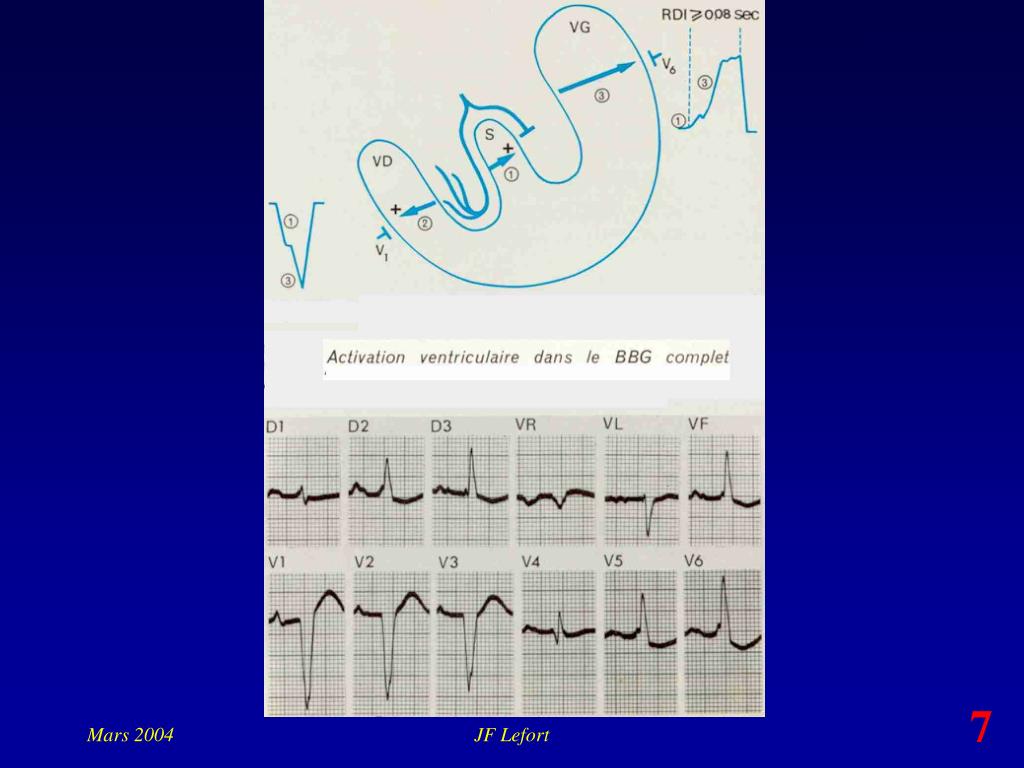

  22. 7 JF Lefort

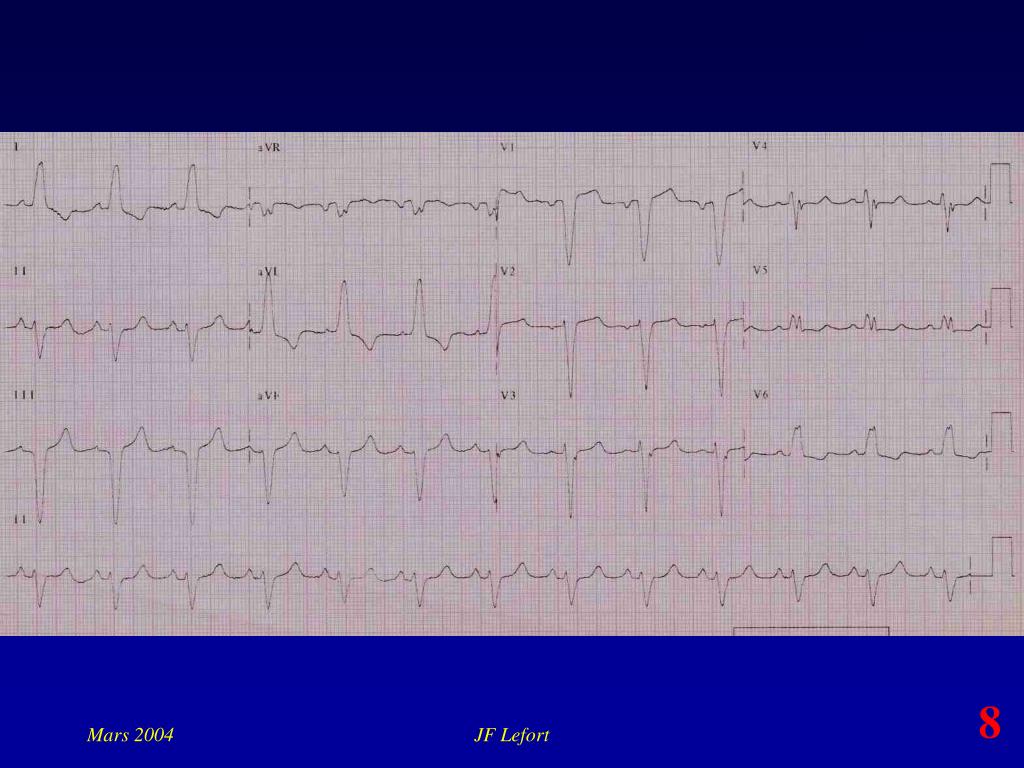

  23. 8 JF Lefort

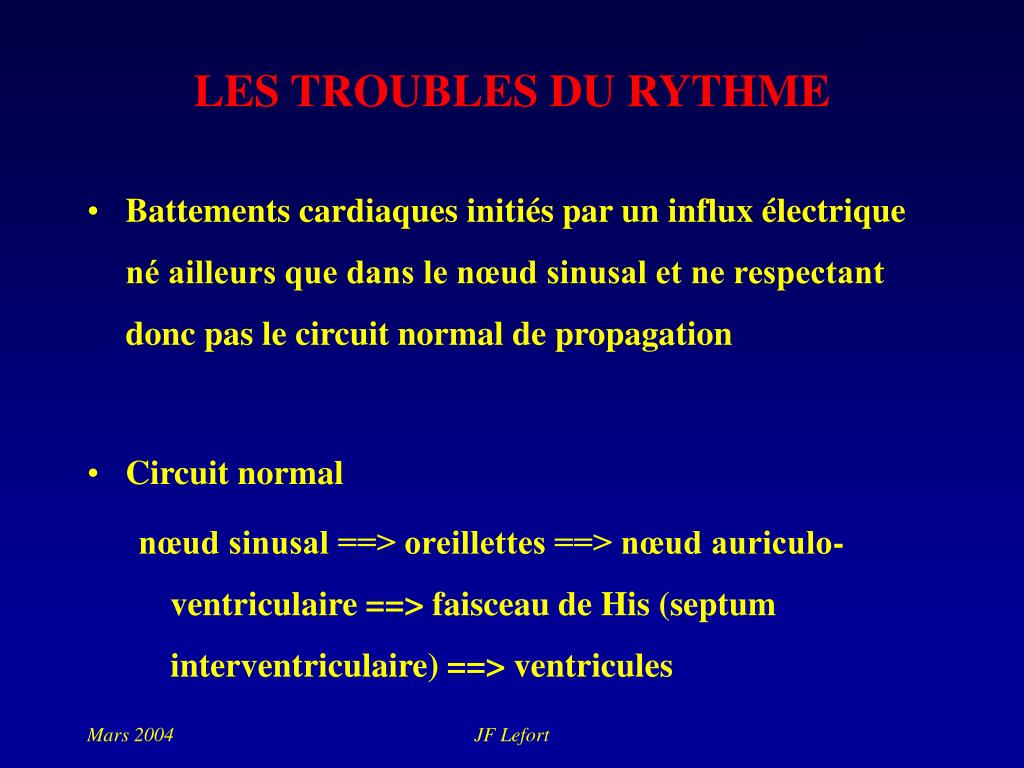

  24. LES TROUBLES DU RYTHME • Battements cardiaques initiés par un influx électrique né ailleurs que dans le nœud sinusal et ne respectant donc pas le circuit normal de propagation • Circuit normal nœud sinusal ==> oreillettes ==> nœud auriculo-ventriculaire ==> faisceau de His (septum interventriculaire) ==> ventricules JF Lefort

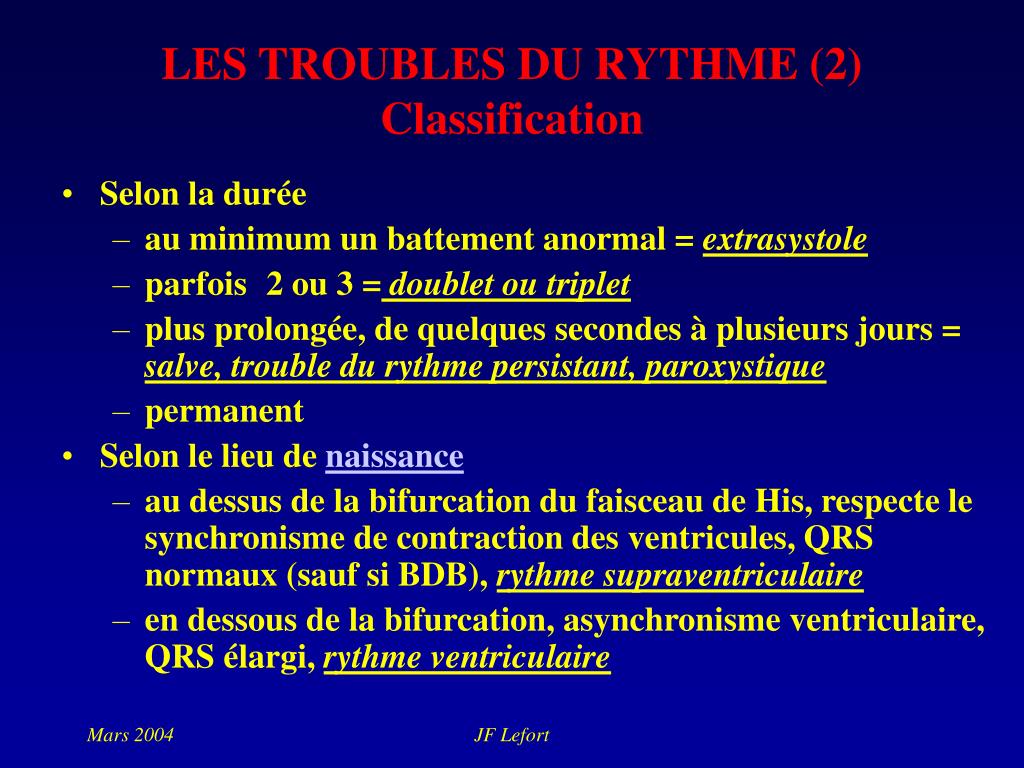

  25. LES TROUBLES DU RYTHME (2)Classification • Selon la durée • au minimum un battement anormal = extrasystole • parfois 2 ou 3 = doublet ou triplet • plus prolongée, de quelques secondes à plusieurs jours = salve, trouble du rythme persistant, paroxystique • permanent • Selon le lieu de naissance • au dessus de la bifurcation du faisceau de His, respecte le synchronisme de contraction des ventricules, QRS normaux (sauf si BDB), rythme supraventriculaire • en dessous de la bifurcation, asynchronisme ventriculaire, QRS élargi, rythme ventriculaire JF Lefort

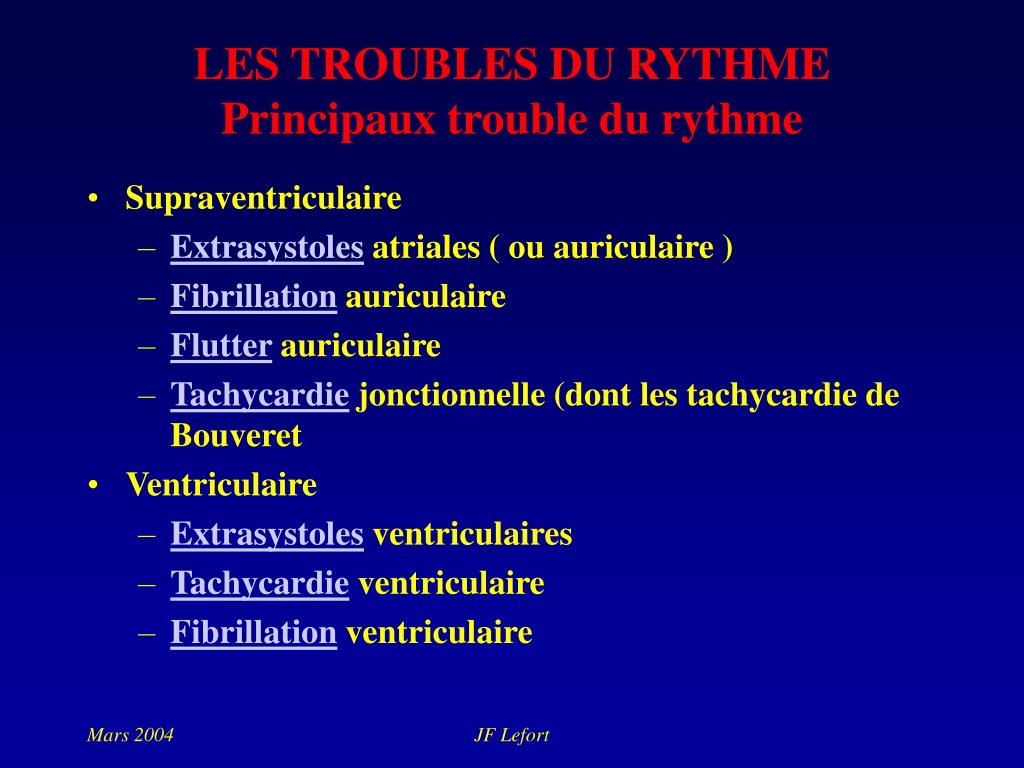

  26. LES TROUBLES DU RYTHMEPrincipaux trouble du rythme • Supraventriculaire • Extrasystoles atriales ( ou auriculaire ) • Fibrillation auriculaire • Flutter auriculaire • Tachycardie jonctionnelle (dont les tachycardie de Bouveret • Ventriculaire • Extrasystoles ventriculaires • Tachycardie ventriculaire • Fibrillation ventriculaire JF Lefort

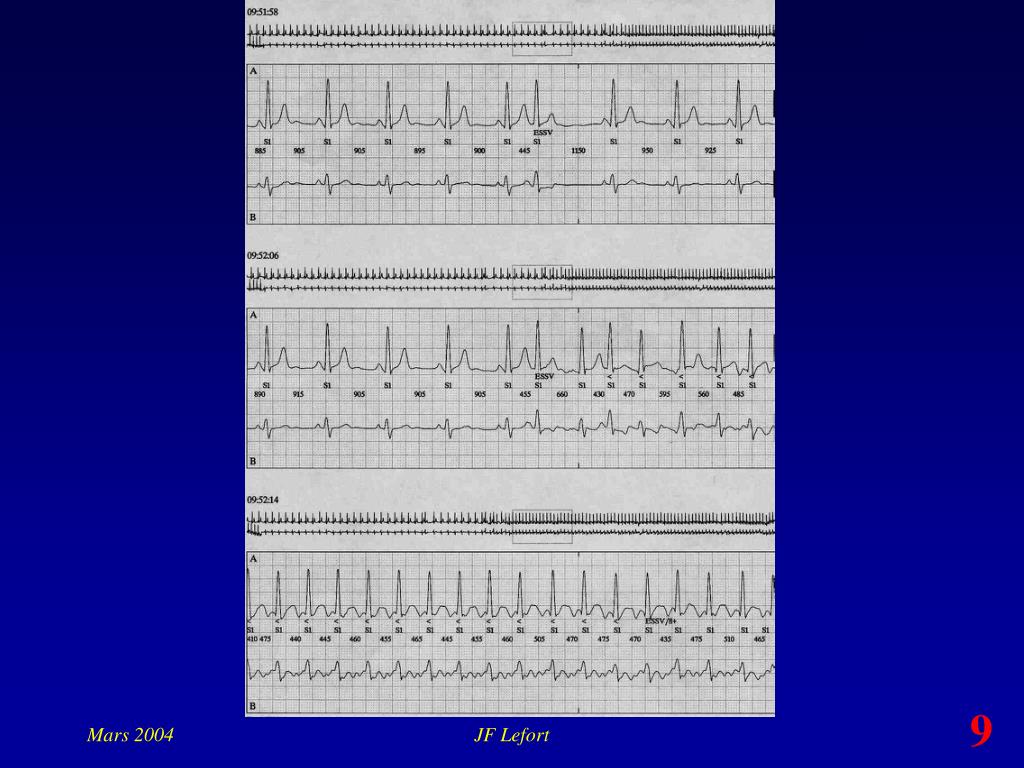

  27. 9 JF Lefort

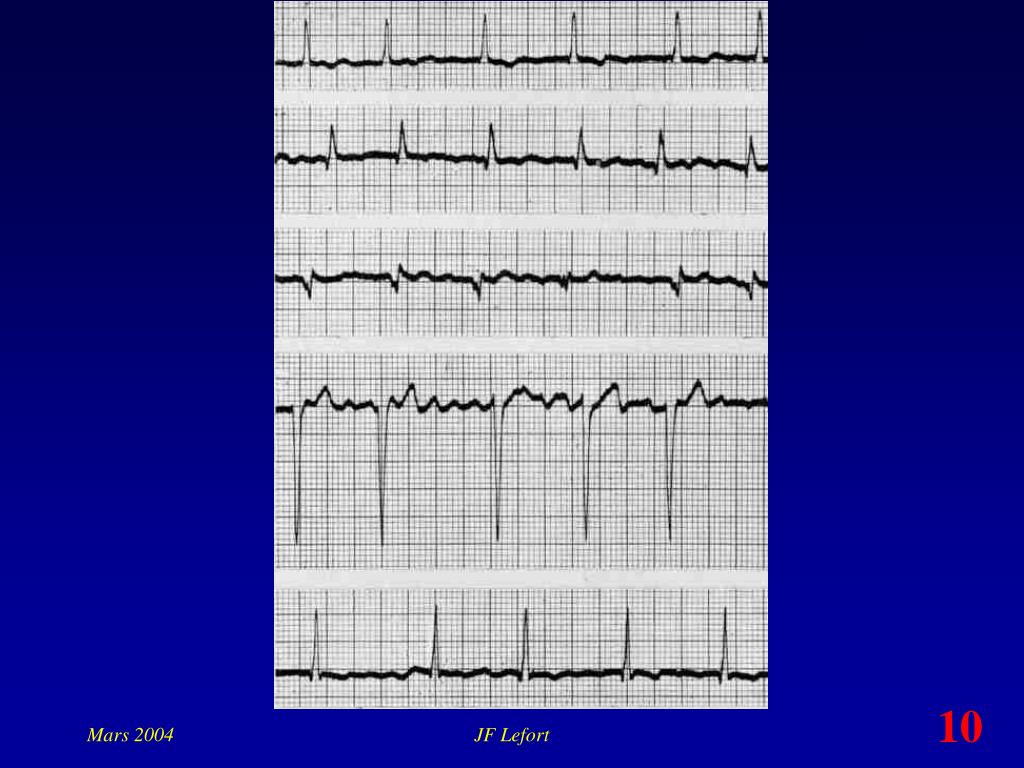

  28. 10 JF Lefort

  29. 11 JF Lefort

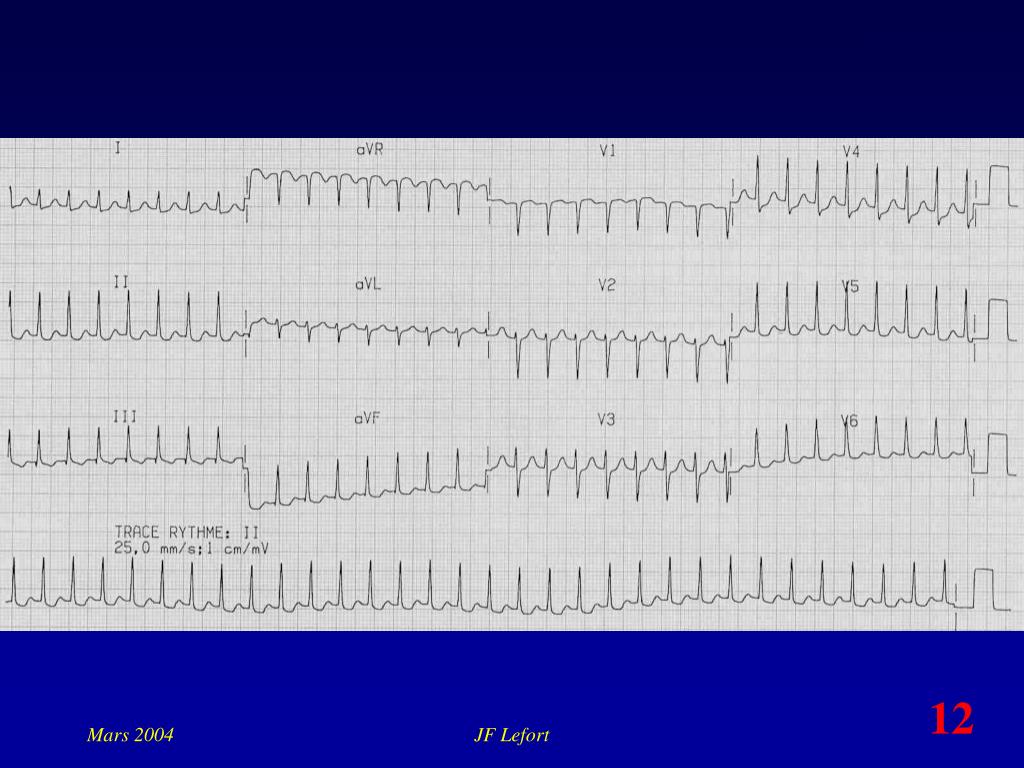

  30. 12 JF Lefort

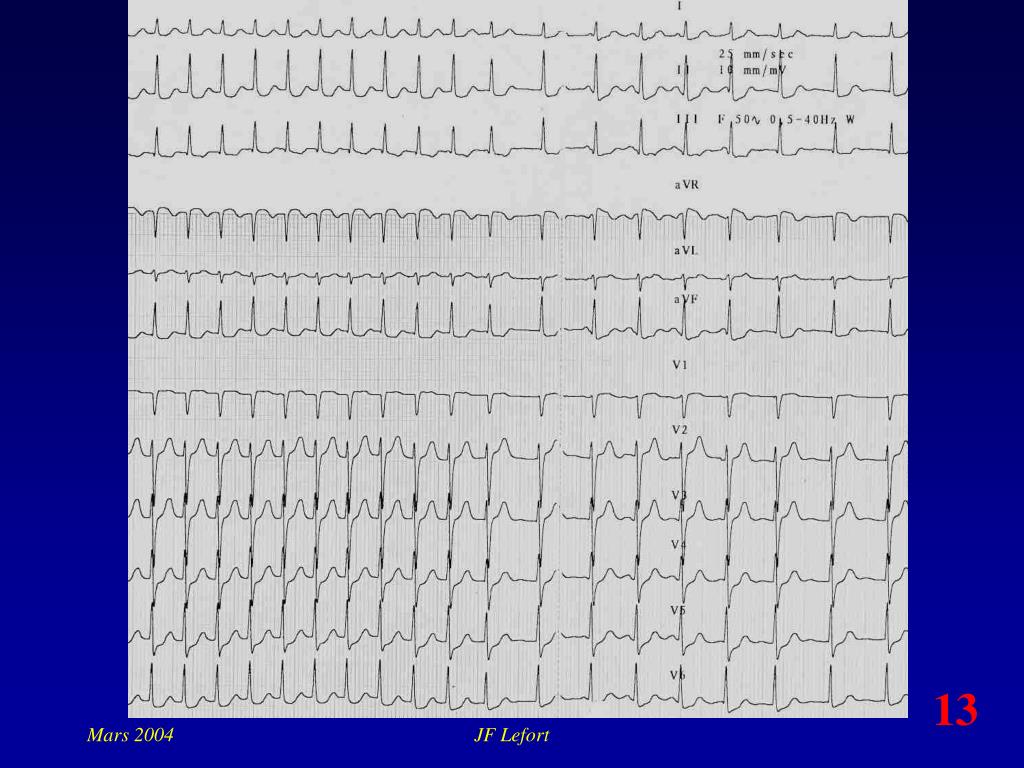

  31. 13 JF Lefort

  32. 14 JF Lefort

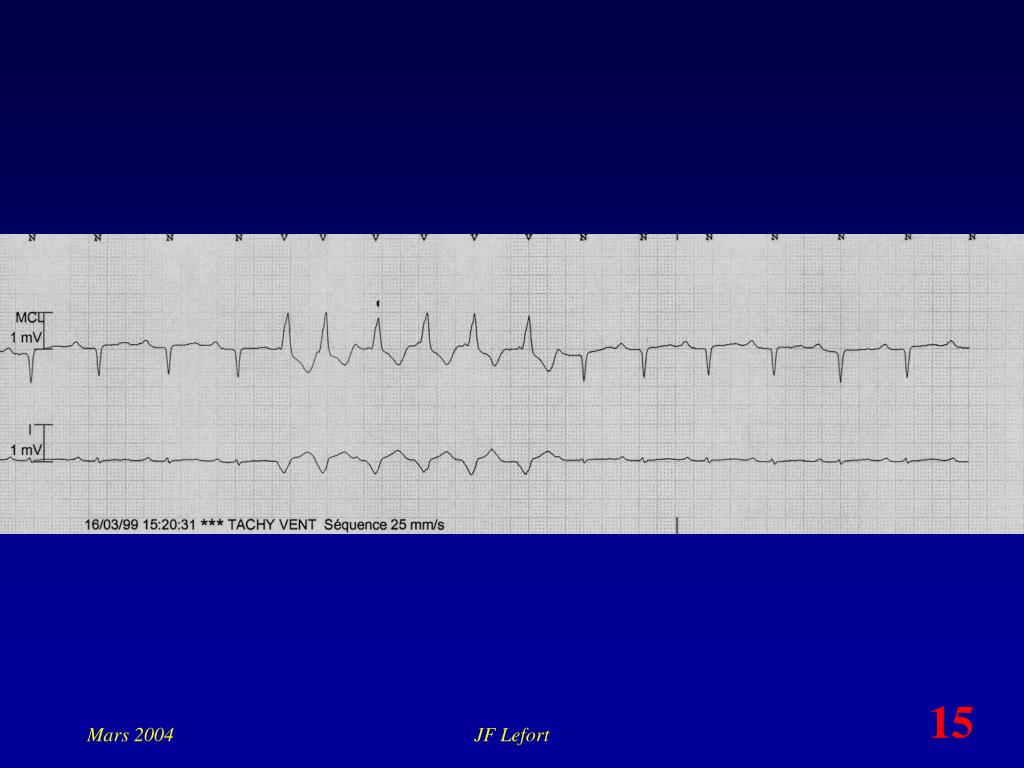

  33. 15 JF Lefort

  34. 16 JF Lefort

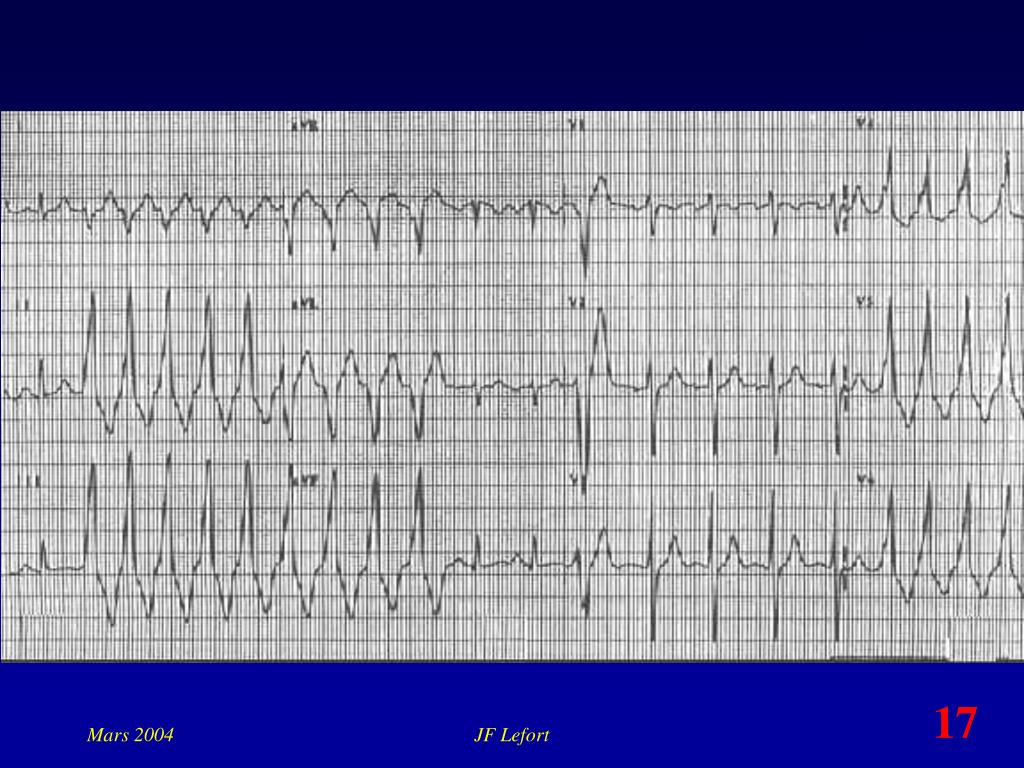

  35. 17 JF Lefort

  36. 18 JF Lefort

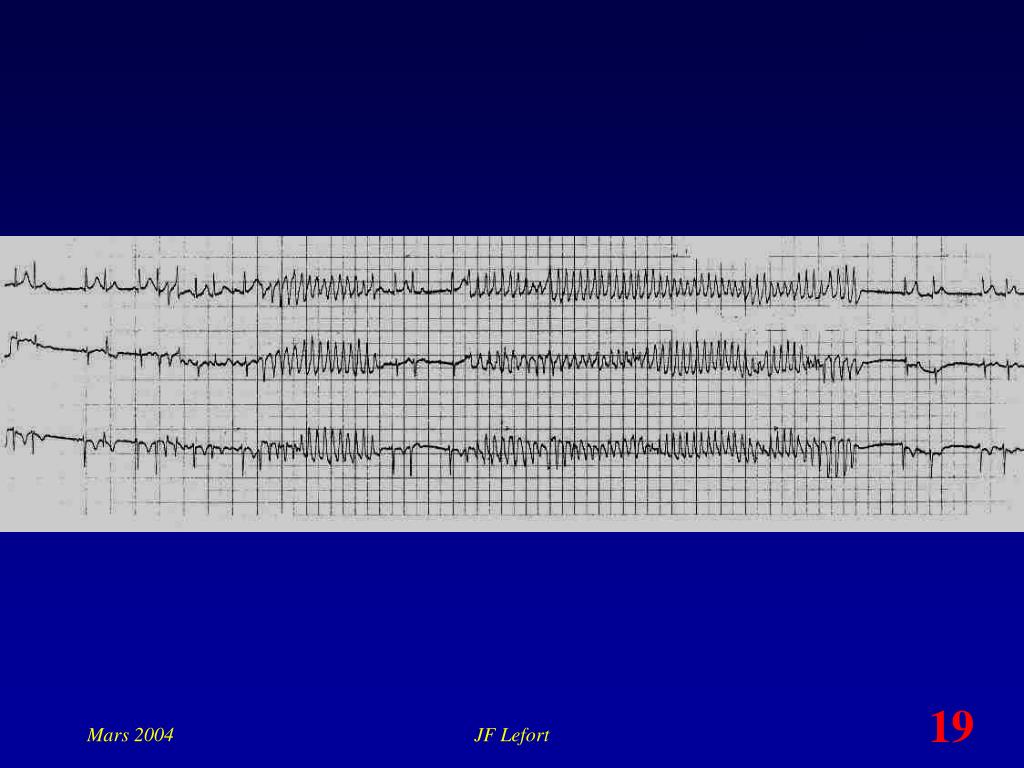

  37. 19 JF Lefort

  38. JF Lefort

  39. JF Lefort

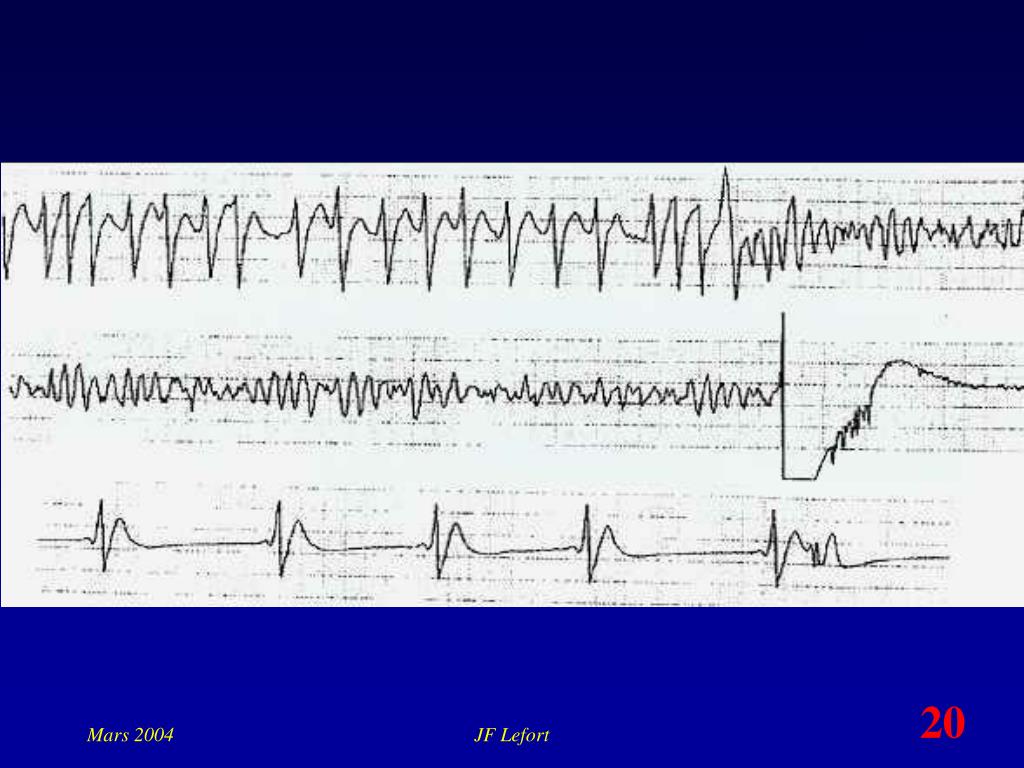

  40. 20 JF Lefort

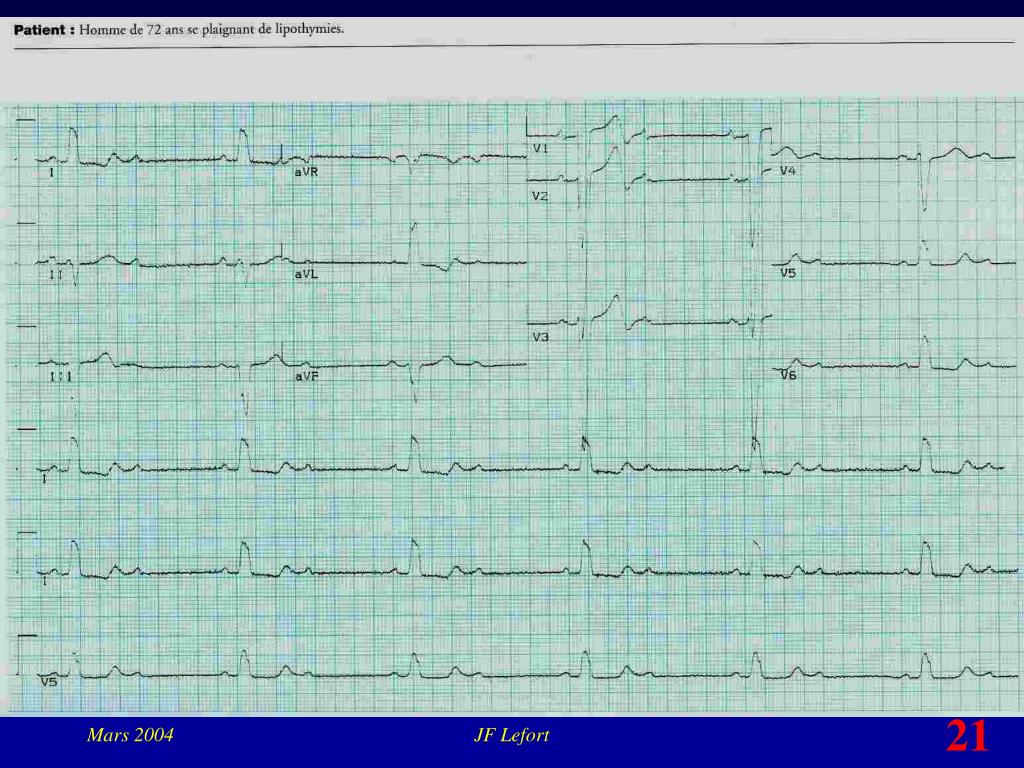

  41. 21 JF Lefort

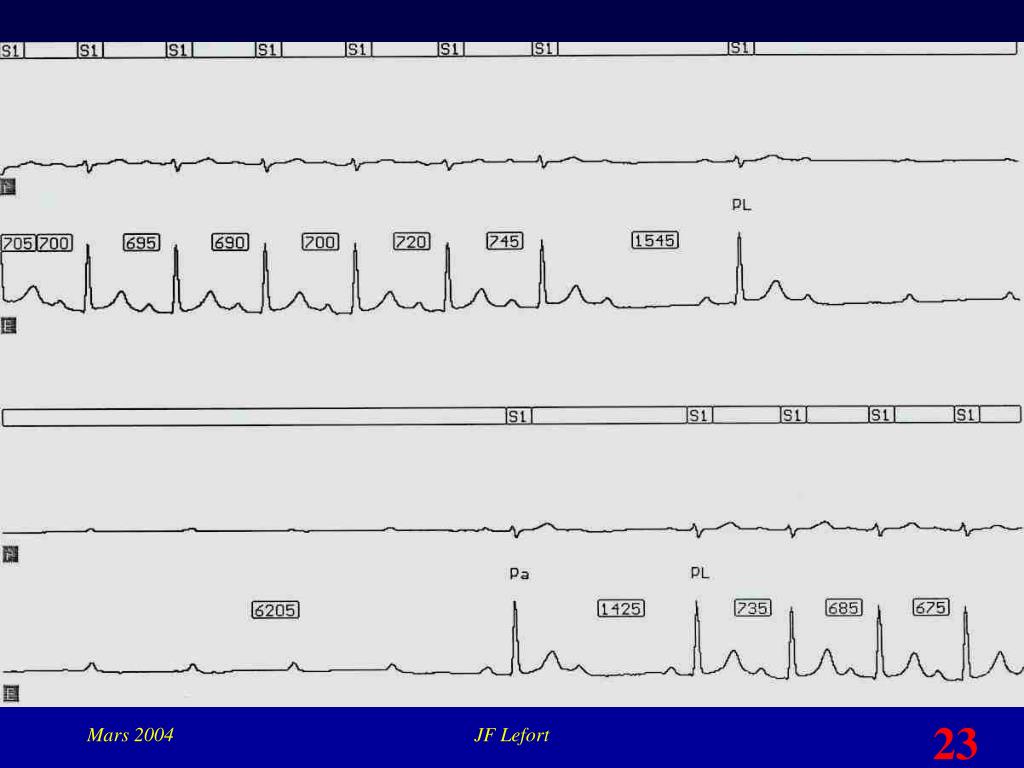

  42. 23 JF Lefort

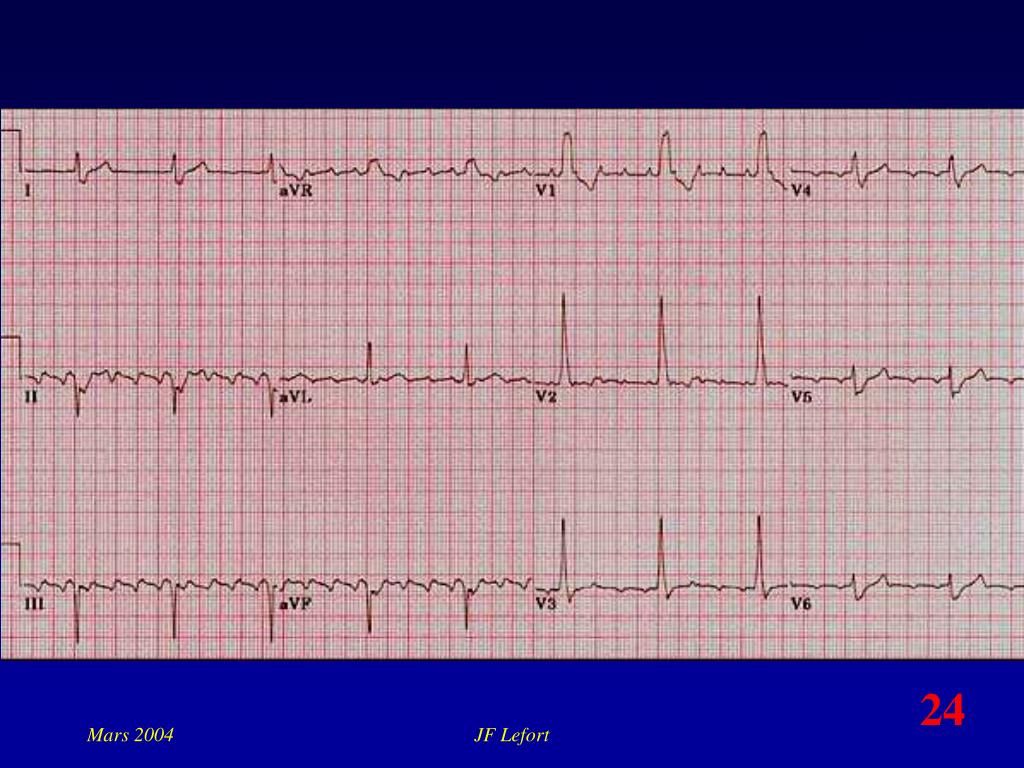

  43. 24 JF Lefort

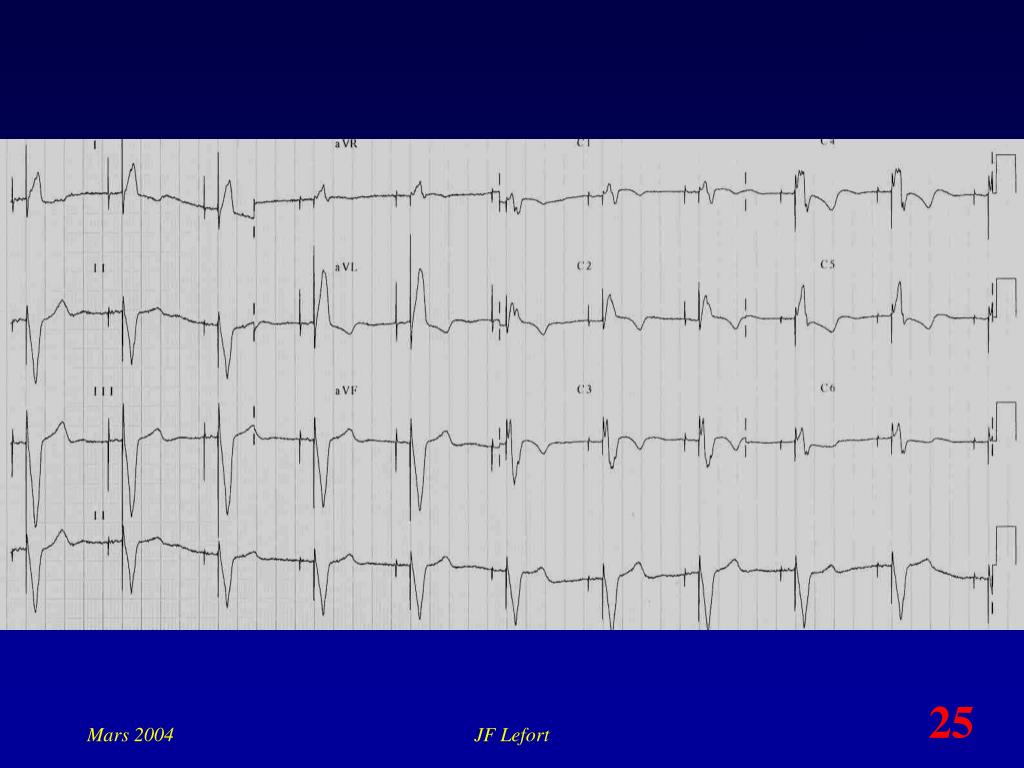

  44. 25 JF Lefort

  45. 26 JF Lefort

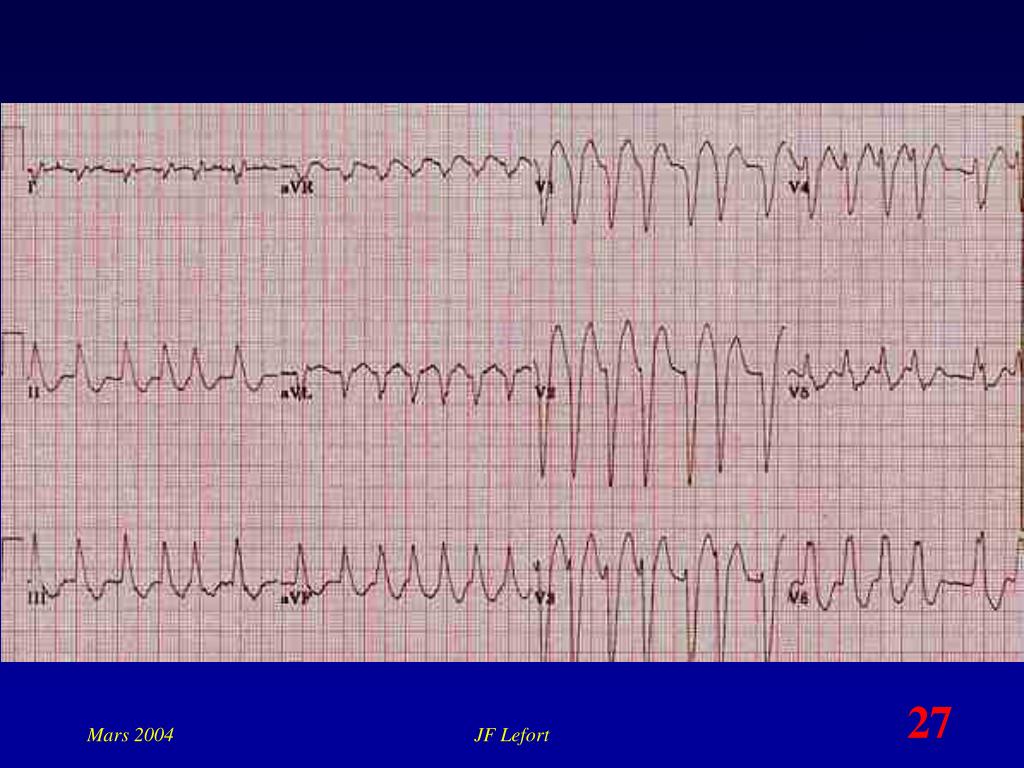

  46. 27 JF Lefort

  47. 28 JF Lefort

  48. 29 JF Lefort

  49. 30 JF Lefort

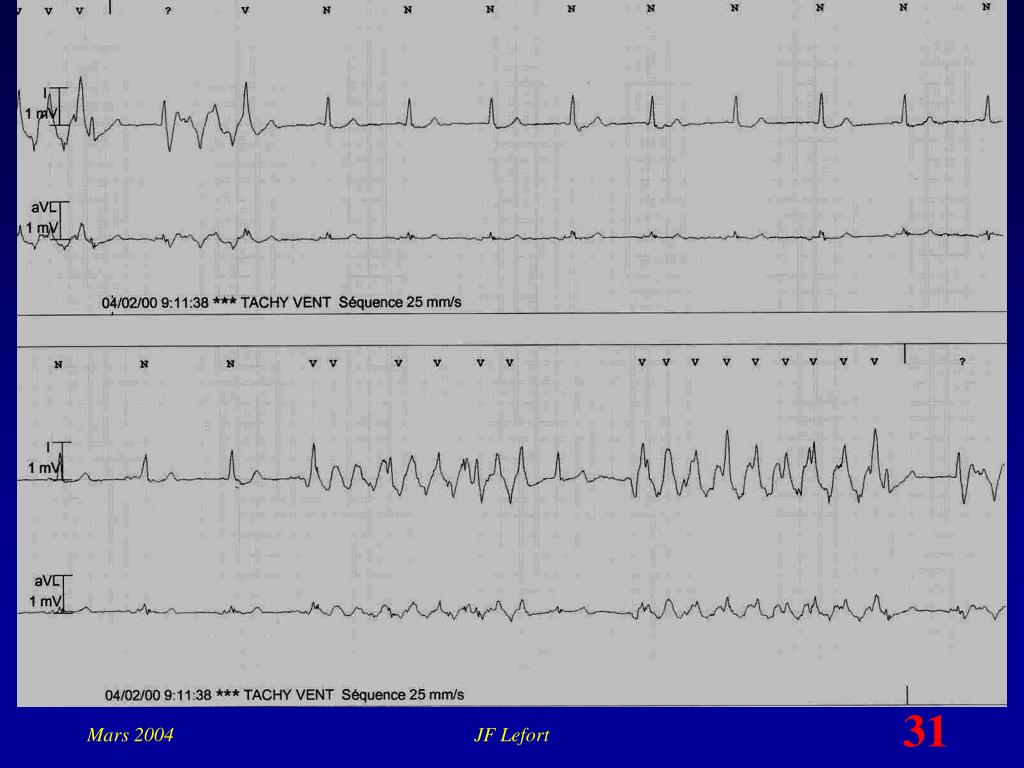

  50. 31 JF Lefort
