  1. FRAME STRUCTURE Sephiroth Kwon GRMA 05-20-2009

  2. OUTLINE • Repair Rule • Frame Structure-Intel • P5 series • P6 series • Frame Structure-AMD • AM2/ AM2+/AM3 series

  3. Repair Rule • 1. Voltage – CPU, Memory, PCI-E, BIOS... • 2. Clock – CPU, Memory, PCI-E, BIOS… • 3. Reset – CPU, Memory, PCI-E, BIOS… • Repair Key: • You must know those 3 points before you repair motherboard and use those rules step by step.

  4. FRAME STRUCTURE - INTEL

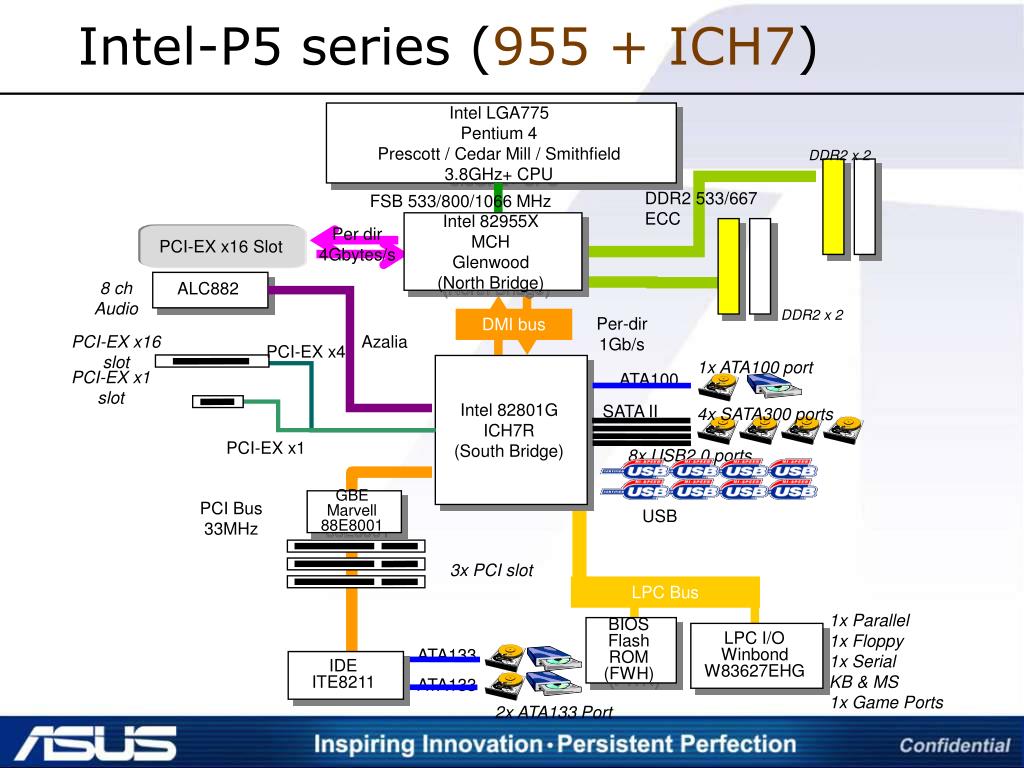

  5. Intel-P5 series (955 + ICH7) Intel LGA775 Pentium 4 Prescott / Cedar Mill / Smithfield 3.8GHz+ CPU DDR2 x 2 DDR2 533/667 ECC FSB 533/800/1066 MHz Intel 82955X MCH Glenwood (North Bridge) Per dir 4Gbytes/s PCI-EX x16 Slot 8 ch Audio ALC882 DDR2 x 2 Per-dir 1Gb/s DMI bus PCI-EX x16 slot Azalia PCI-EX x4 Intel 82801G ICH7R (South Bridge) 1x ATA100 port PCI-EX x1 slot ATA100 SATA II 4x SATA300 ports PCI-EX x1 8x USB2.0 ports GBE Marvell 88E8001 PCI Bus 33MHz USB 3x PCI slot LPC Bus 1x Parallel 1x Floppy 1x Serial KB & MS 1x Game Ports BIOS Flash ROM (FWH) LPC I/O Winbond W83627EHG ATA133 IDE ITE8211 ATA133 2x ATA133 Port

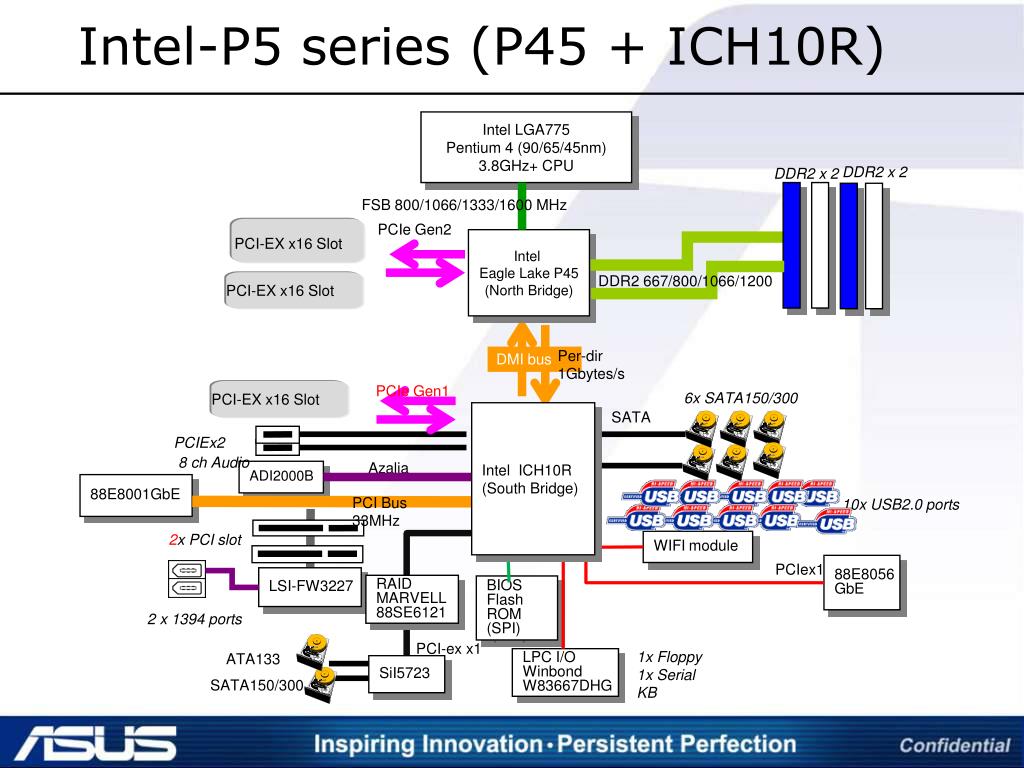

  6. Intel-P5 series (P45 + ICH10R) Intel LGA775 Pentium 4 (90/65/45nm) 3.8GHz+ CPU DDR2 x 2 DDR2 x 2 FSB 800/1066/1333/1600 MHz PCIe Gen2 PCI-EX x16 Slot Intel Eagle Lake P45 (North Bridge) DDR2 667/800/1066/1200 PCI-EX x16 Slot Per-dir 1Gbytes/s DMI bus PCIe Gen1 PCI-EX x16 Slot 6x SATA150/300 Intel ICH10R (South Bridge) SATA PCIEx2 8 ch Audio Azalia ADI2000B 88E8001GbE PCI Bus 33MHz 10x USB2.0 ports 2x PCI slot WIFI module PCIex1 88E8056 GbE LSI-FW3227 RAID MARVELL 88SE6121 BIOS Flash ROM (SPI) 2 x 1394 ports PCI-ex x1 1x Floppy 1x Serial KB ATA133 LPC I/O Winbond W83667DHG SiI5723 SATA150/300

  7. Intel-P5 series(P35 + ICH9R)

  8. Intel-P6 series (Tylers+ICH10R)

  9. FRAME STRUCTURE - AMD

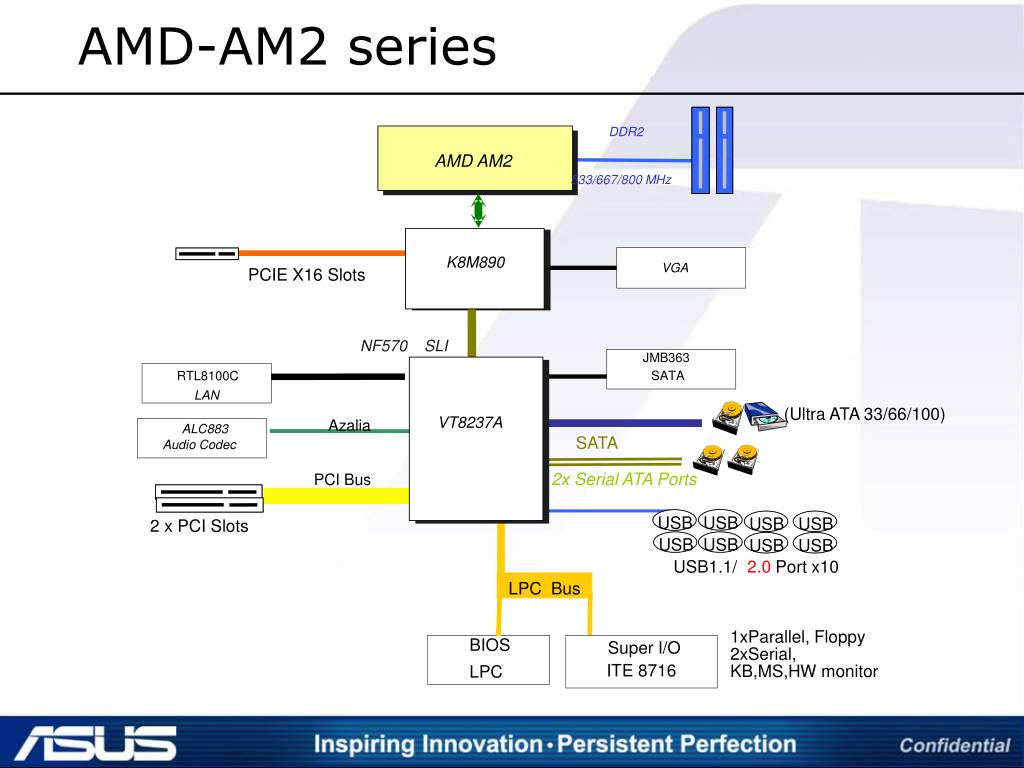

  10. AMD-AM2 series DDR2 AMD AM2 AMD AM2 533/667/800 MHz K8M890 VGA PCIE X16 Slots NF570 SLI JMB363 SATA RTL8100C LAN (Ultra ATA 33/66/100) VT8237A Azalia ALC883 SATA Audio Codec 2x Serial ATA Ports PCI Bus USB USB USB USB 2 x PCI Slots USB USB USB USB USB1.1/ 2.0 Port x10 LPC Bus 1xParallel, Floppy BIOS Super I/O 2xSerial, ITE 8716 KB,MS,HW monitor LPC

  11. AMD-AM2 series(NF570-SLI)

  12. AMD-AM2+ series(790+750)

  13. AMD-AM3 series(790+750)

  14. Thank You!
