Energieeffizienz im Einzelhandel. 21. März 2012 IHK Potsdam Hans-Jochen Menzer Arclite Lichtvertrieb GmbH Vertriebsbüro Berlin Telefon: 030/56292960 / Mail: menzer@arclite.de. ARCLITE Lichtvertrieb GmbH. Mittelständiges Unternehmen mit Sitz in Bargteheide
E N D
Energieeffizienz im Einzelhandel • 21. März 2012 • IHK Potsdam • Hans-Jochen Menzer Arclite Lichtvertrieb GmbH Vertriebsbüro Berlin • Telefon: 030/56292960 / Mail: menzer@arclite.de www.arclite.de

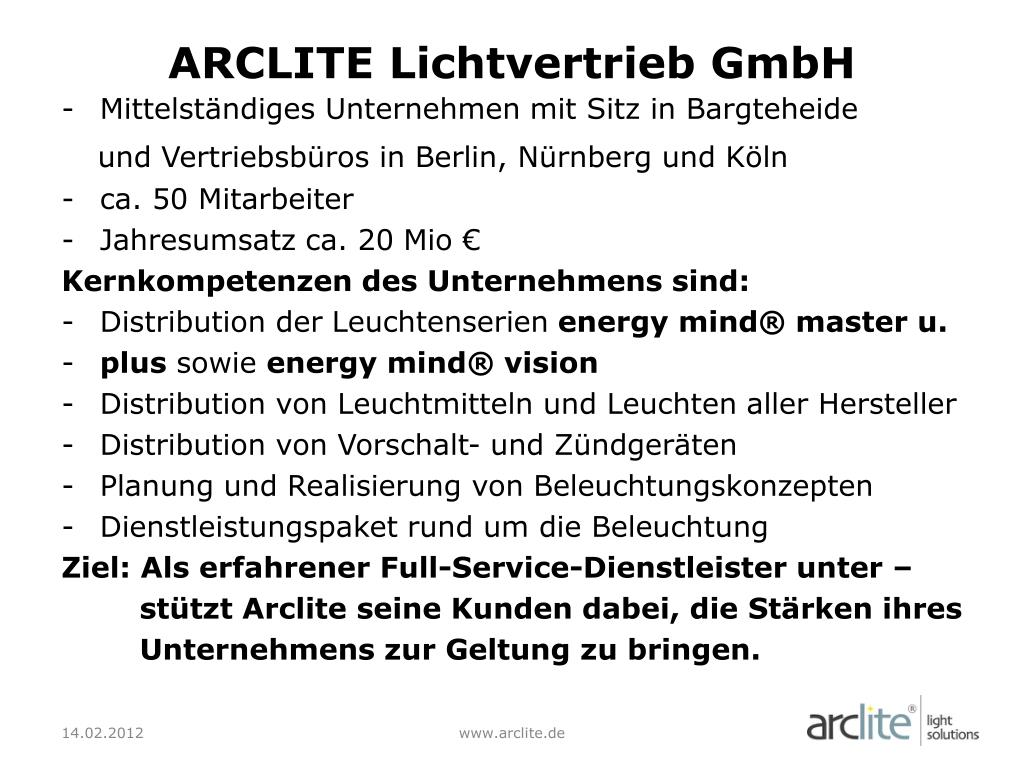

ARCLITE Lichtvertrieb GmbH • Mittelständiges Unternehmen mit Sitz in Bargteheide • und Vertriebsbüros in Berlin, Nürnberg und Köln • ca. 50 Mitarbeiter • Jahresumsatz ca. 20 Mio € • Kernkompetenzen des Unternehmens sind: • Distribution der Leuchtenserienenergymind® master u. • plus sowie energymind® vision • Distribution von Leuchtmitteln und Leuchten aller Hersteller • Distribution von Vorschalt- und Zündgeräten • Planung und Realisierung von Beleuchtungskonzepten • Dienstleistungspaket rund um die Beleuchtung • Ziel: Als erfahrener Full-Service-Dienstleister unter – • stützt Arclite seine Kunden dabei, die Stärken ihres • Unternehmens zur Geltung zu bringen. www.arclite.de
Aktuelle EHI-Studie zum Thema Energiemanagement im Einzelhandel • Seit 2008 erhebt das EHI Daten und Fakten zum Energie – • management • Die aktuelle Studie zeigt, dass das Thema Energie nicht an • Brisanz verloren hat, 77% der befragten Händler gaben an, • dass ihre Energiekosten gestiegen sind. Es wird auch sor - • genvoll in die Zukunft geblickt: Händler rechnen mit einem • weiteren Anstieg ihrer Energiekosten von im Schnitt 10% innerhalb der nächsten drei Jahre. • ………. Deshalb sollte die Effizienz erhöht werden !! • vor ca. 20 Jahren lag die Effizienz bei ca. 65 lm/W • vor ca. 10 Jahren lag die Effizienz bei ca. 45 lm/W • heute liegen wir bei ca. 15-23 lm/W www.arclite.de

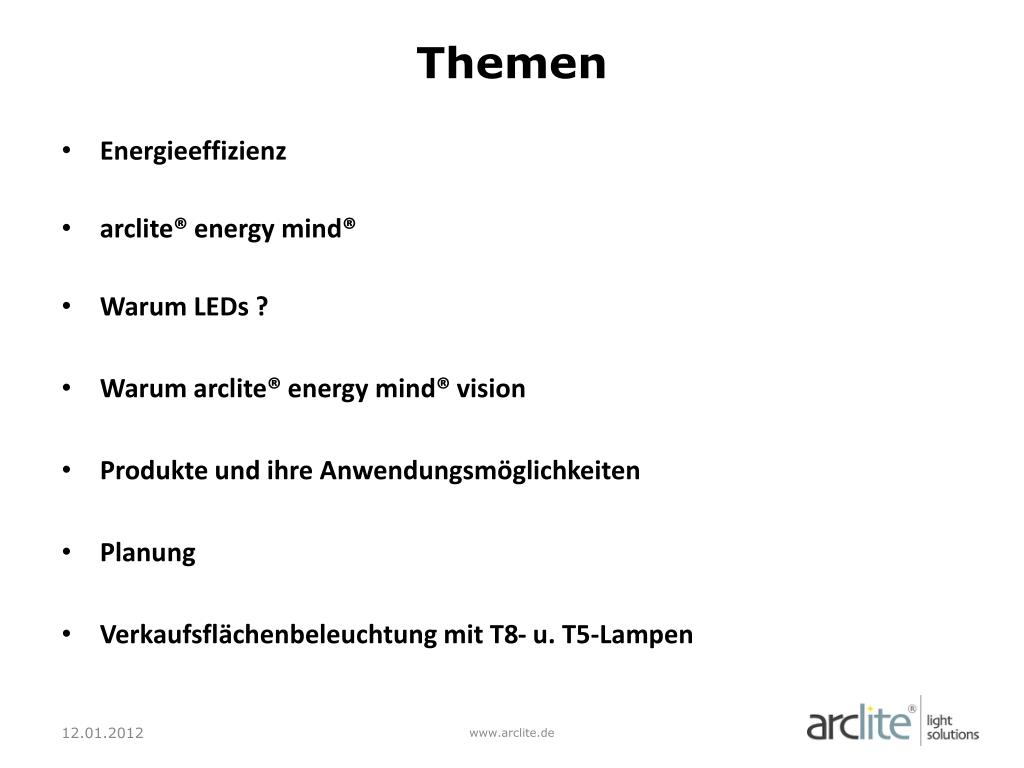

Themen • Energieeffizienz • arclite® energymind® • Warum LEDs ? • Warum arclite® energymind® vision • Produkte und ihre Anwendungsmöglichkeiten • Planung • Verkaufsflächenbeleuchtung mit T8- u. T5-Lampen www.arclite.de

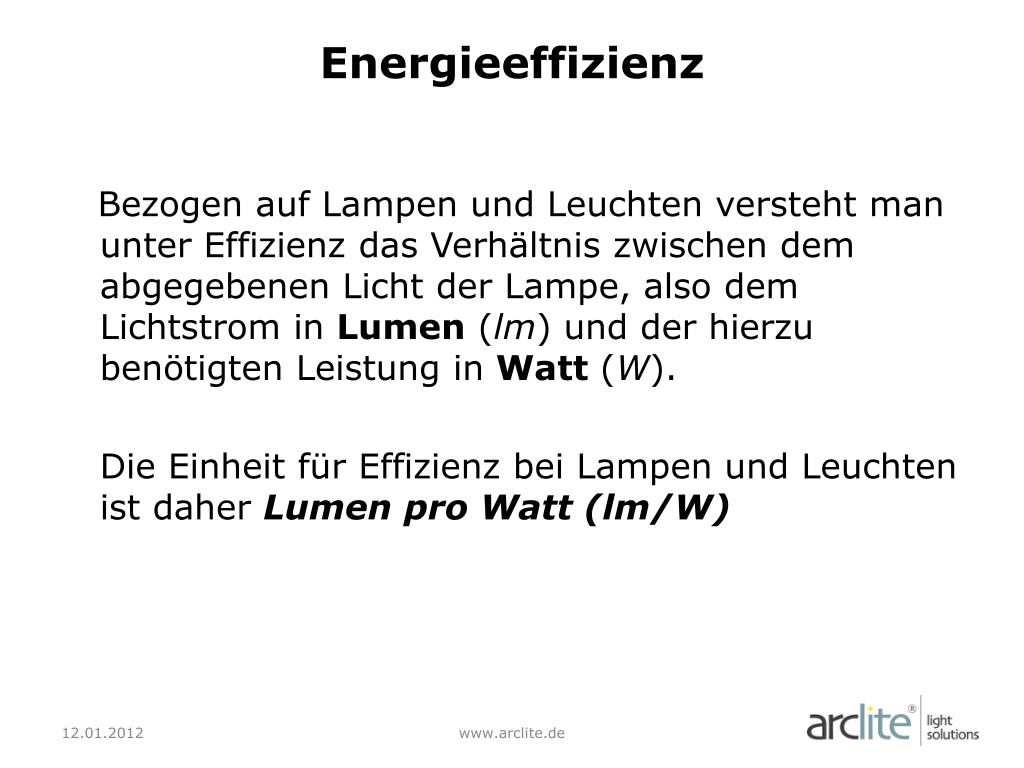

Energieeffizienz • Bezogen auf Lampen und Leuchten versteht man unter Effizienz das Verhältnis zwischen dem abgegebenen Licht der Lampe, also dem Lichtstrom in Lumen (lm) und der hierzu benötigten Leistung in Watt (W). • Die Einheit für Effizienz bei Lampen und Leuchten ist daher Lumen pro Watt (lm/W) www.arclite.de

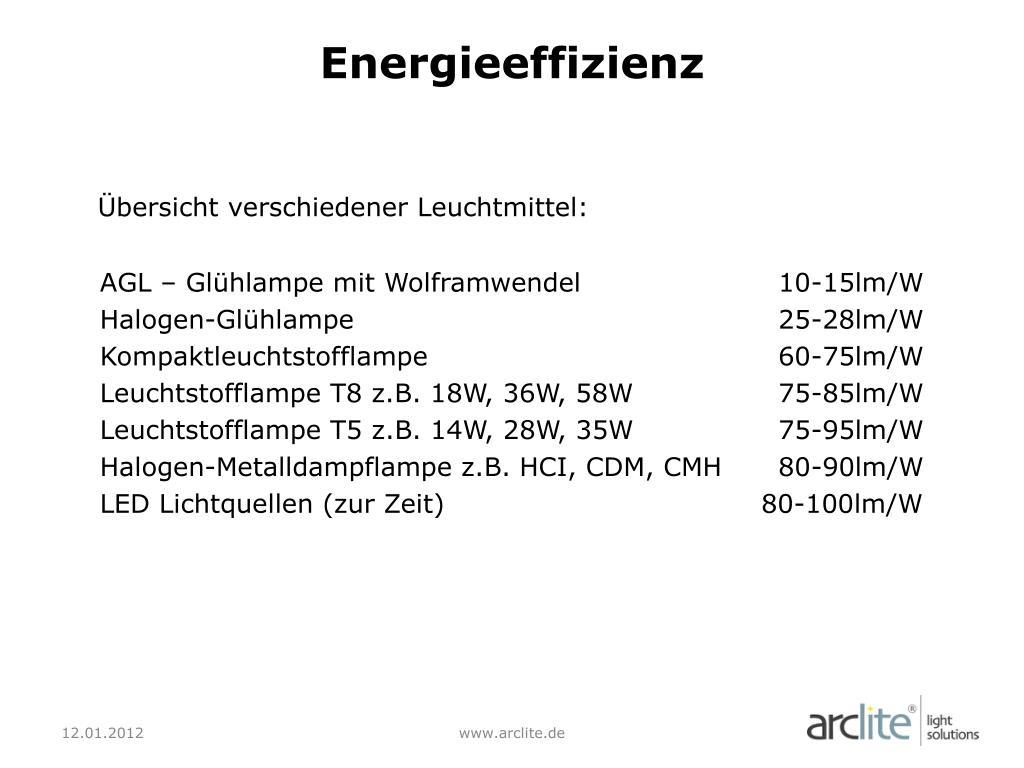

Energieeffizienz • Übersicht verschiedener Leuchtmittel: • AGL – Glühlampe mit Wolframwendel 10-15lm/W • Halogen-Glühlampe 25-28lm/W • Kompaktleuchtstofflampe 60-75lm/W • Leuchtstofflampe T8 z.B. 18W, 36W, 58W 75-85lm/W • Leuchtstofflampe T5 z.B. 14W, 28W, 35W 75-95lm/W • Halogen-Metalldampflampe z.B. HCI, CDM, CMH 80-90lm/W • LED Lichtquellen (zur Zeit) 80-100lm/W www.arclite.de

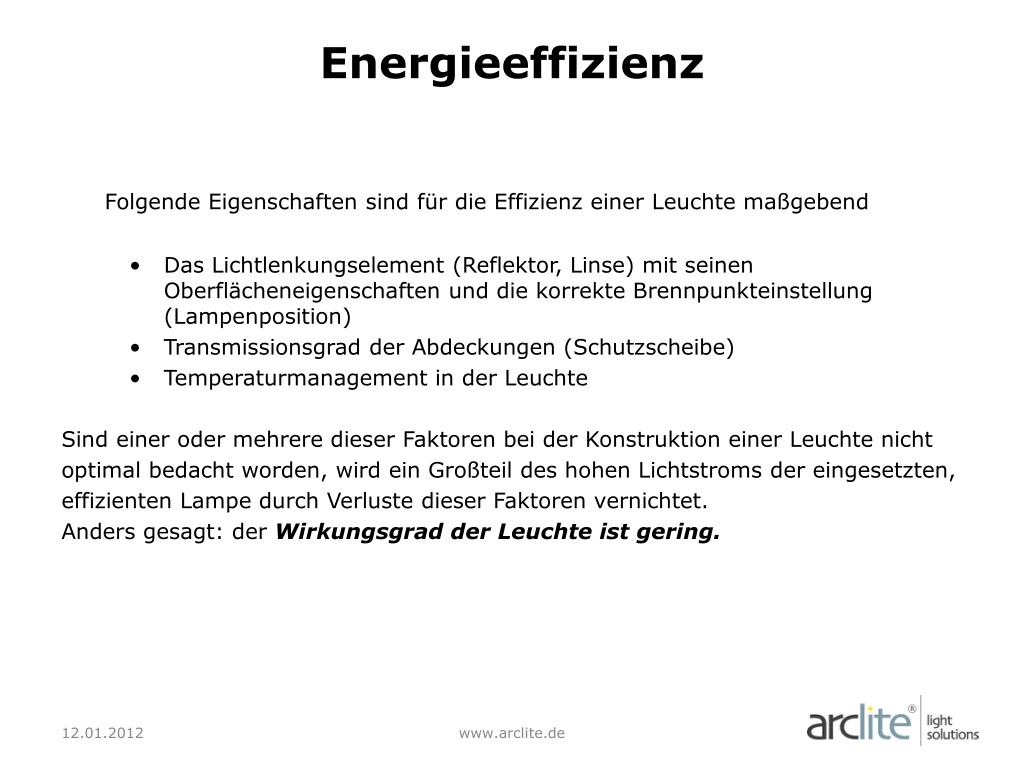

Energieeffizienz • Folgende Eigenschaften sind für die Effizienz einer Leuchte maßgebend • • Das Lichtlenkungselement (Reflektor, Linse) mit seinen Oberflächeneigenschaften und die korrekte Brennpunkteinstellung (Lampenposition) • • Transmissionsgrad der Abdeckungen (Schutzscheibe) • • Temperaturmanagement in der Leuchte • Sind einer oder mehrere dieser Faktoren bei der Konstruktion einer Leuchte nicht • optimal bedacht worden, wird ein Großteil des hohen Lichtstroms der eingesetzten, • effizienten Lampe durch Verluste dieser Faktoren vernichtet. • Anders gesagt: der Wirkungsgrad der Leuchte ist gering. www.arclite.de
arclite® energymind® www.arclite.de
energymind® Beispielrechnung für eine Shop-Beleuchtung www.arclite.de
Warum LEDs ? www.arclite.de
Keine IR- und UV-Strahlung www.arclite.de

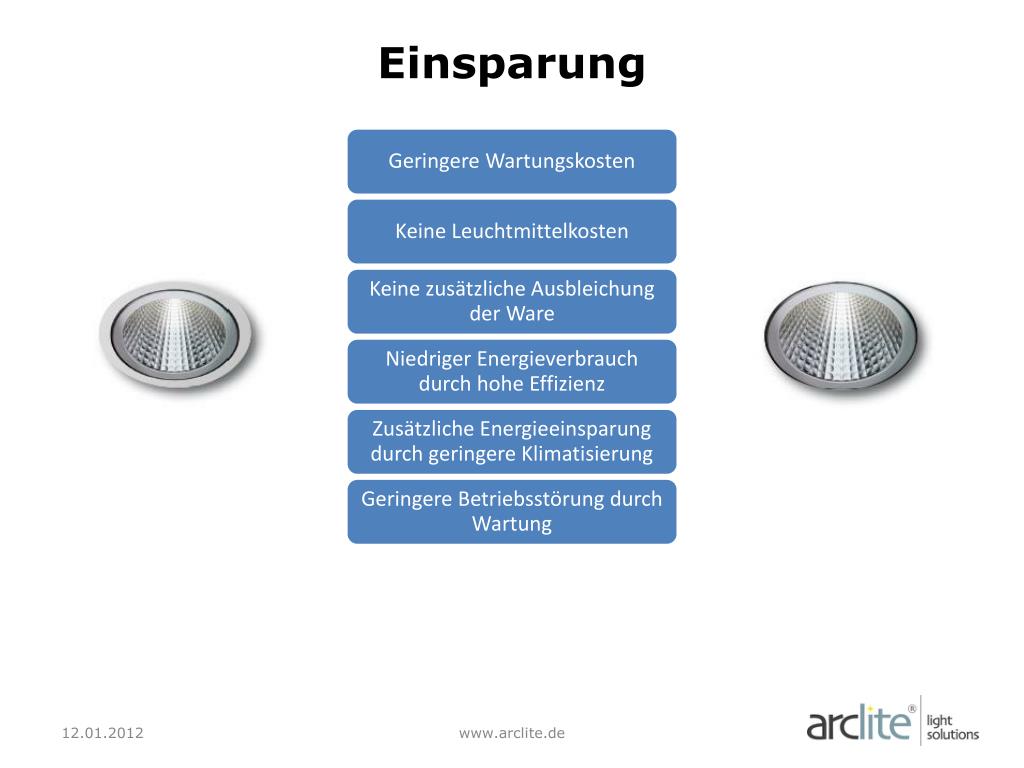

Einsparung www.arclite.de

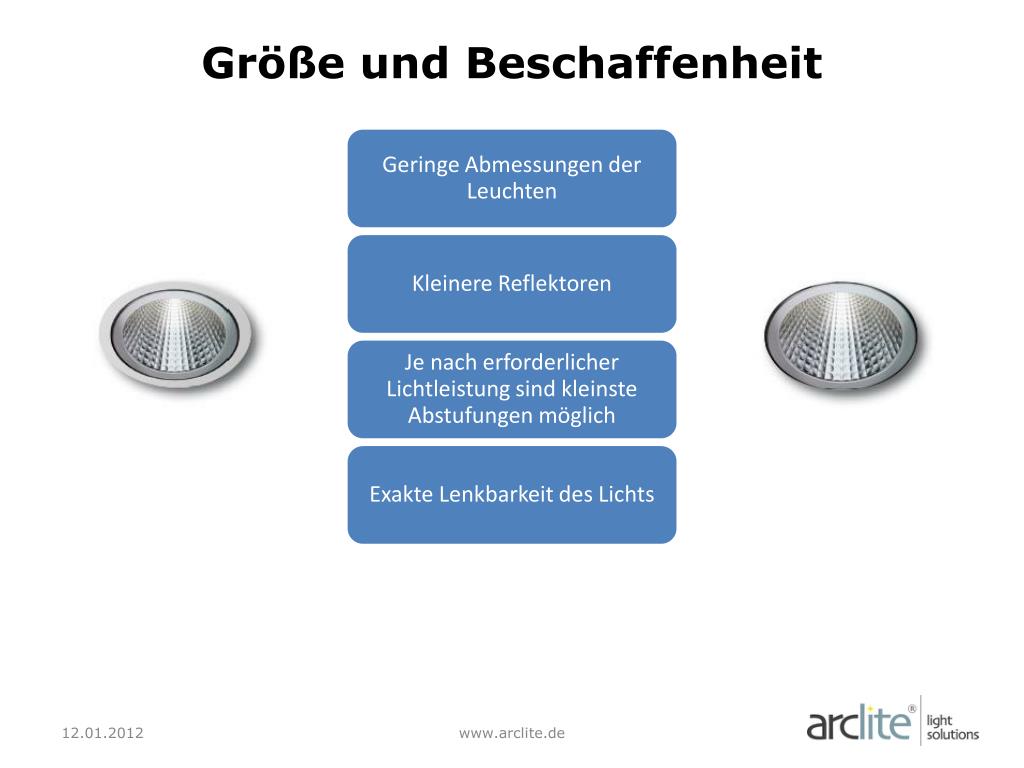

Größe und Beschaffenheit www.arclite.de

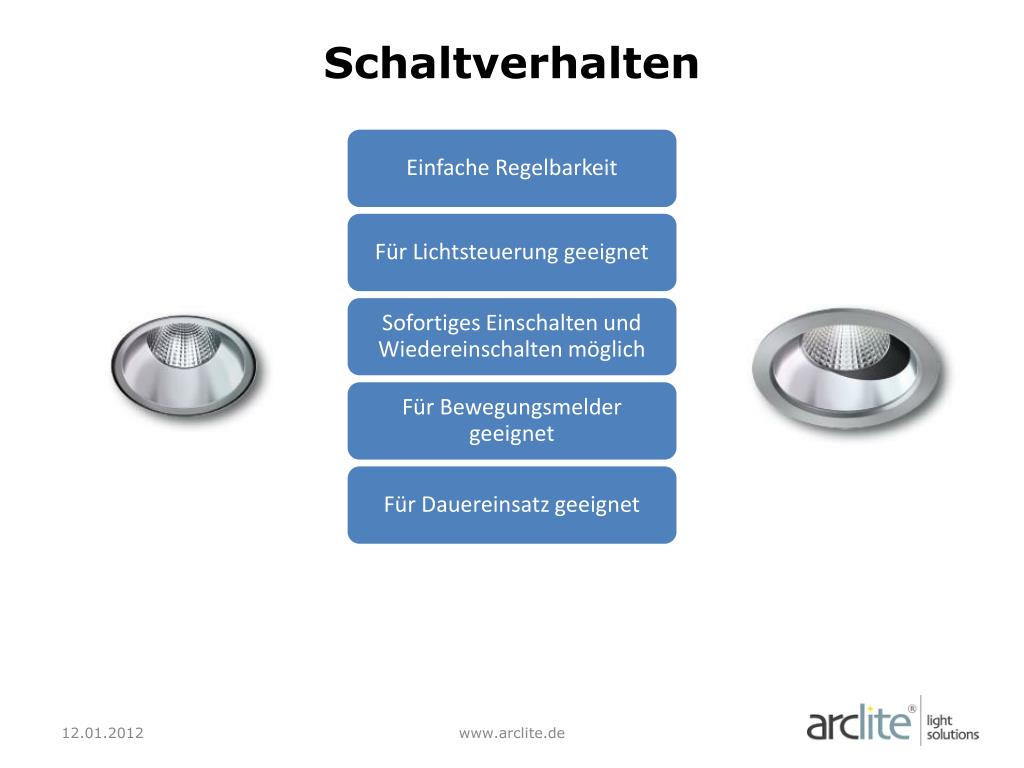

Schaltverhalten www.arclite.de

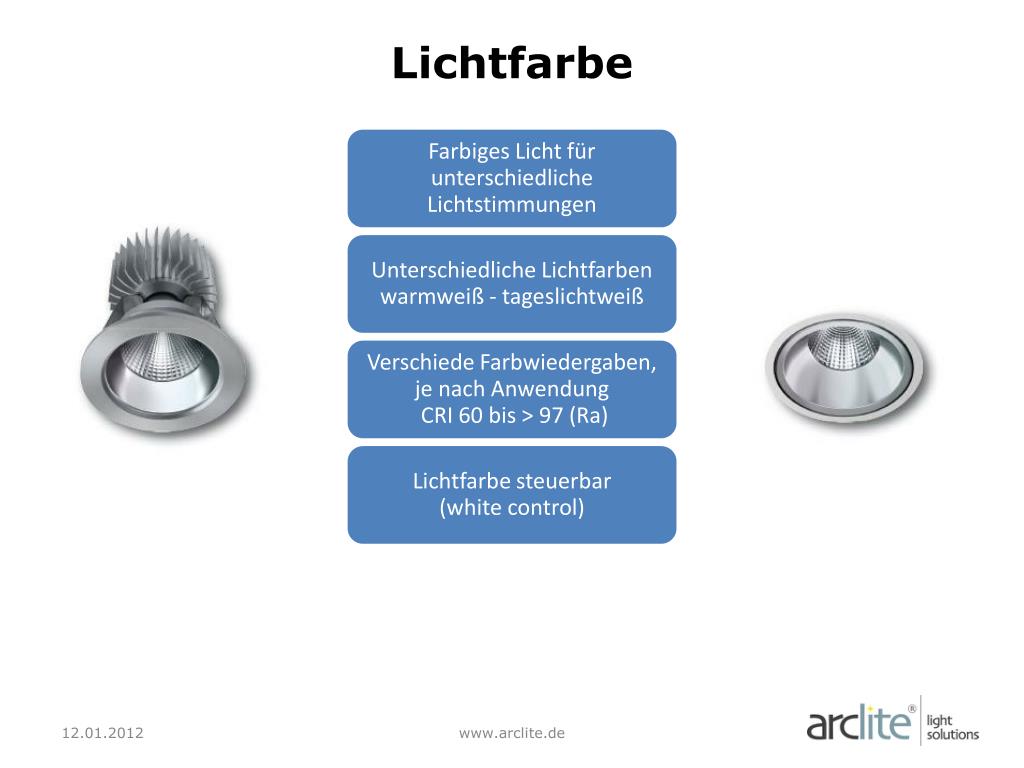

Lichtfarbe www.arclite.de
Warum arclite® energy mind® vision? ? www.arclite.de
Besonderheiten und Vorteile energy mind® Vision www.arclite.de

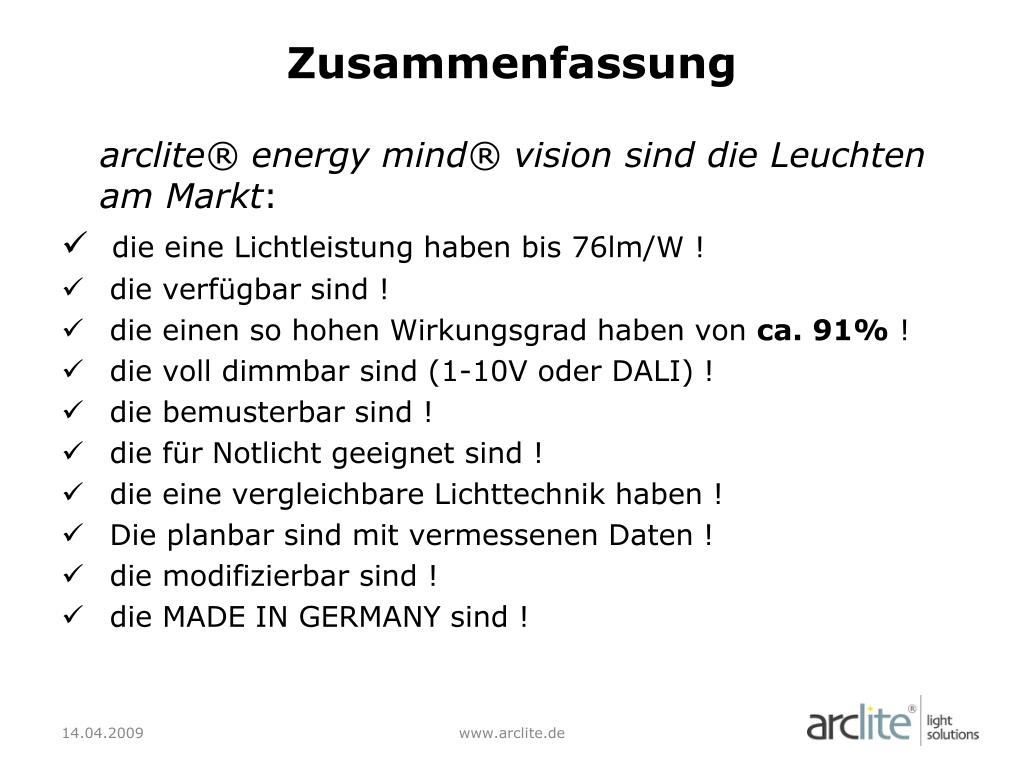

Zusammenfassung • arclite® energymind® vision sind die Leuchten am Markt: • die eine Lichtleistung haben bis 76lm/W ! • die verfügbar sind ! • die einen so hohen Wirkungsgrad haben von ca. 91% ! • die voll dimmbar sind (1-10V oder DALI) ! • die bemusterbar sind ! • die für Notlicht geeignet sind ! • die eine vergleichbare Lichttechnik haben ! • Die planbar sind mit vermessenen Daten ! • die modifizierbar sind ! • die MADE IN GERMANY sind ! www.arclite.de
energy mind® Vision • Die Produkte www.arclite.de

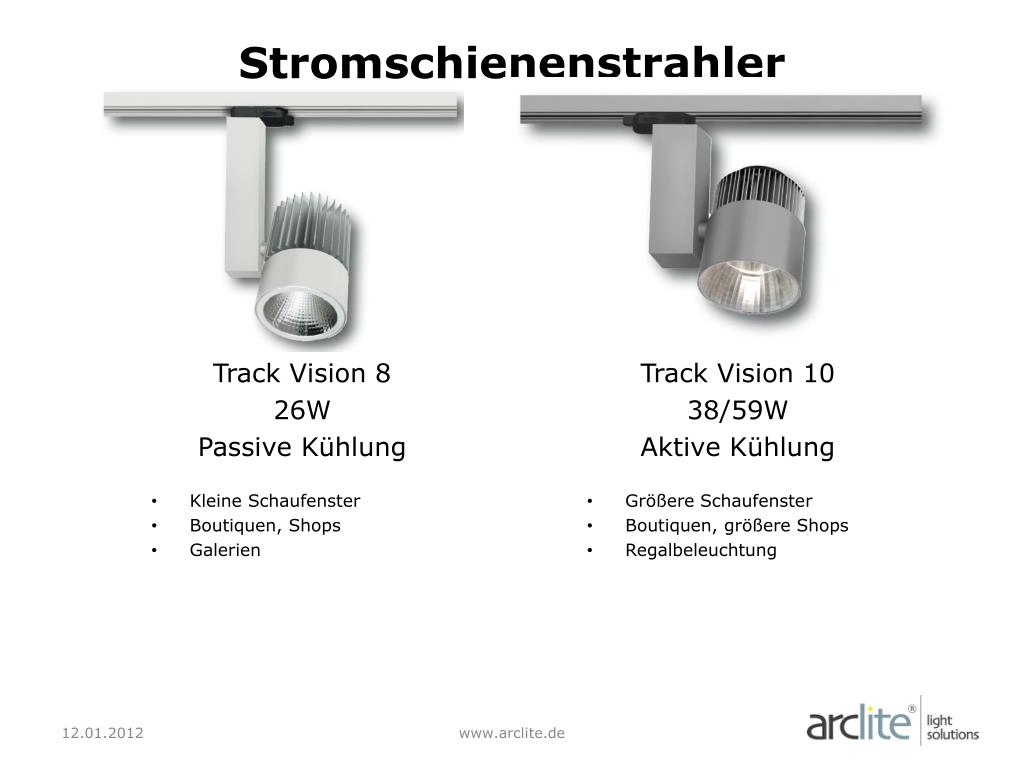

Stromschienenstrahler • Track Vision 8 • 26W • Passive Kühlung • Kleine Schaufenster • Boutiquen, Shops • Galerien Track Vision 10 38/59W Aktive Kühlung • Größere Schaufenster • Boutiquen, größere Shops • Regalbeleuchtung www.arclite.de

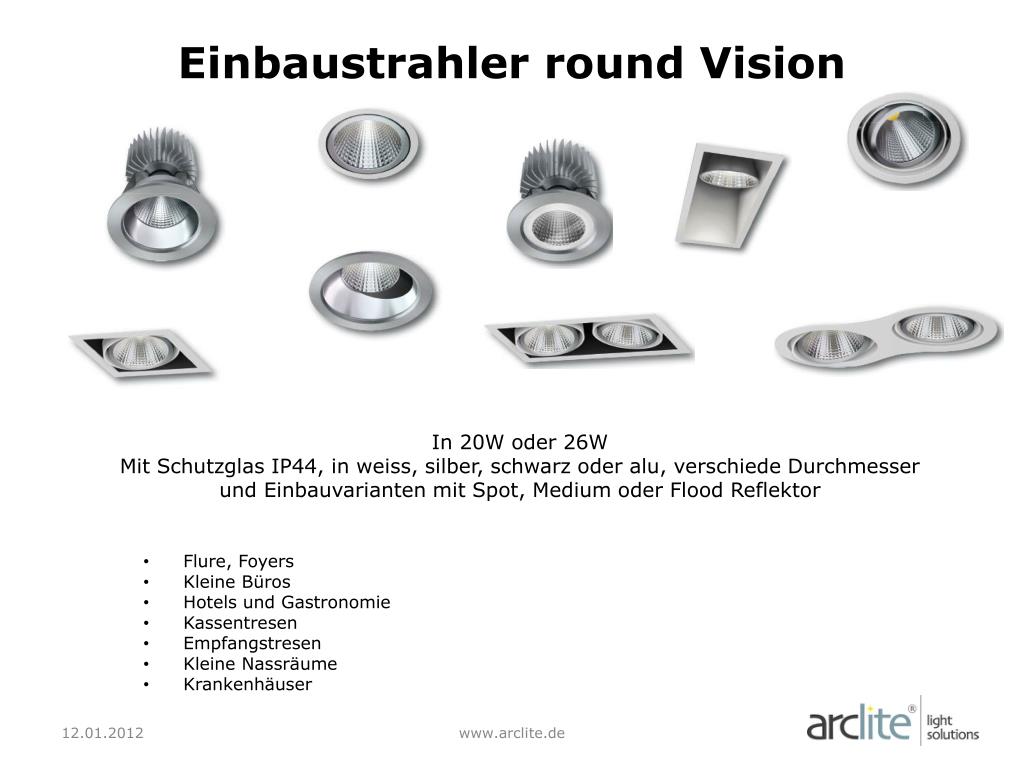

Einbaustrahler round Vision In 20W oder 26W Mit Schutzglas IP44, in weiss, silber, schwarz oder alu, verschiede Durchmesser und Einbauvarianten mit Spot, Medium oder Flood Reflektor • Flure, Foyers • Kleine Büros • Hotels und Gastronomie • Kassentresen • Empfangstresen • Kleine Nassräume • Krankenhäuser www.arclite.de

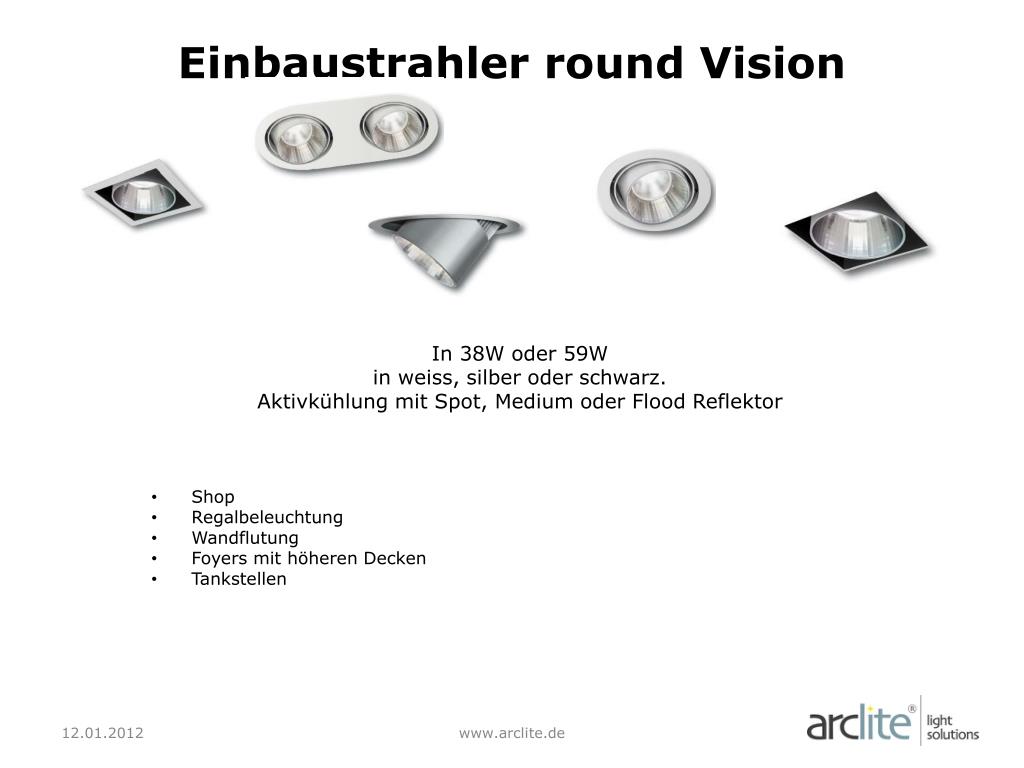

Einbaustrahler round Vision In 38W oder 59W in weiss, silber oder schwarz. Aktivkühlung mit Spot, Medium oder Flood Reflektor • Shop • Regalbeleuchtung • Wandflutung • Foyers mit höheren Decken • Tankstellen www.arclite.de

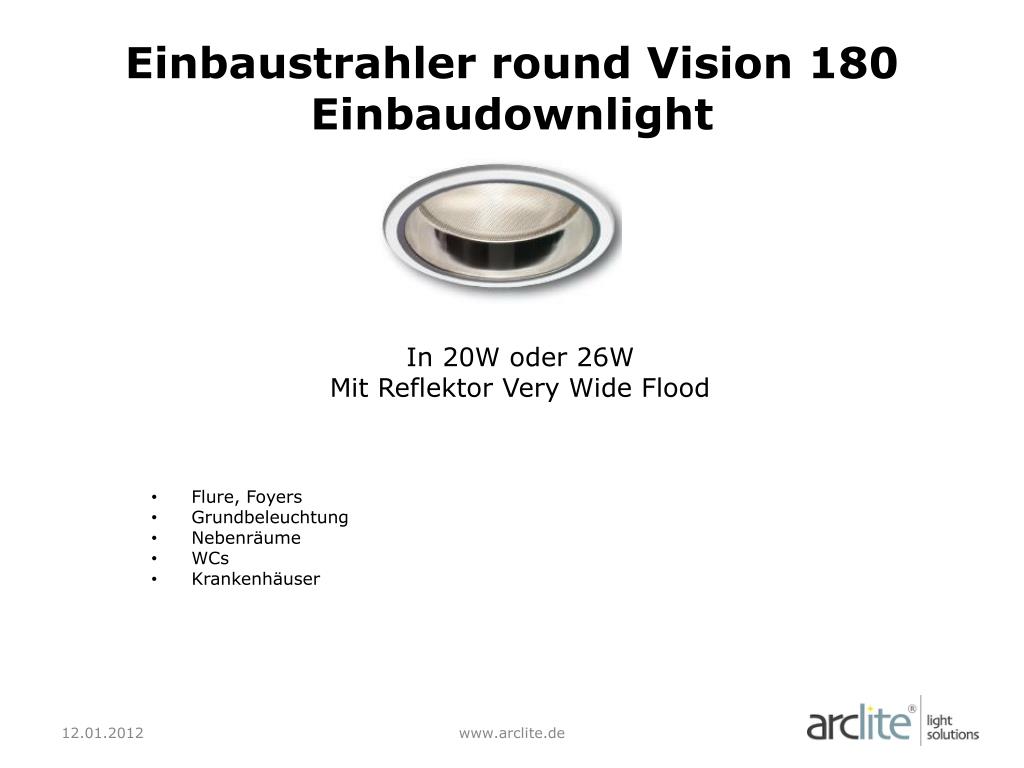

Einbaustrahler round Vision 180Einbaudownlight In 20W oder 26W Mit Reflektor Very Wide Flood • Flure, Foyers • Grundbeleuchtung • Nebenräume • WCs • Krankenhäuser www.arclite.de

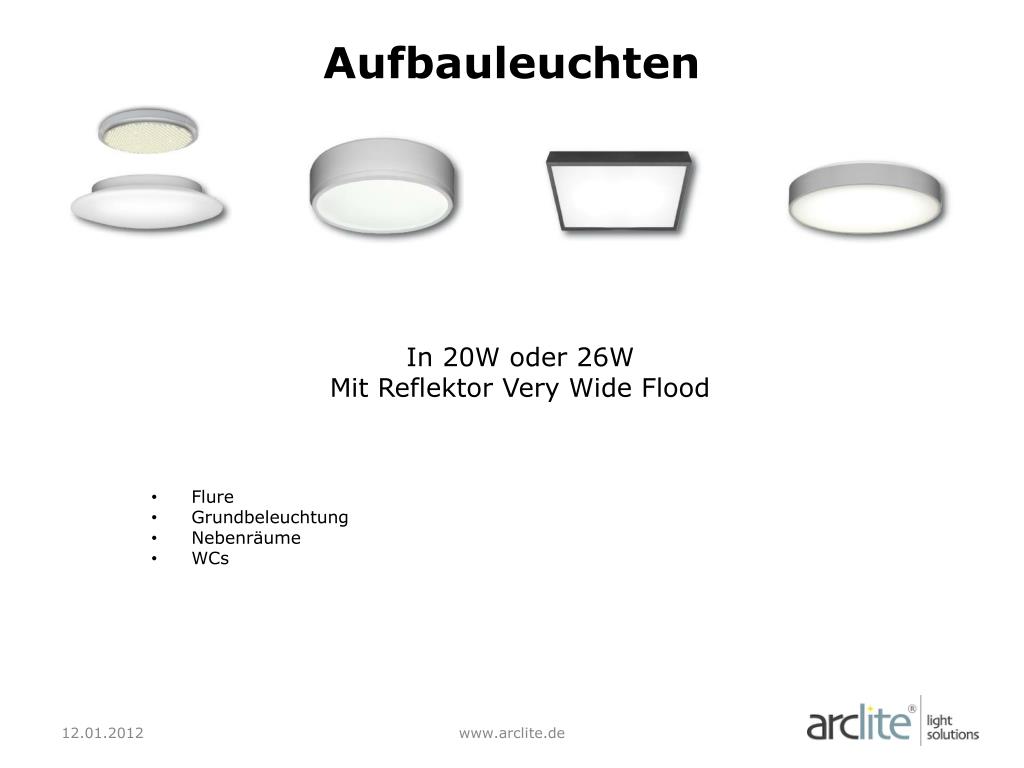

Aufbauleuchten In 20W oder 26W Mit Reflektor Very Wide Flood • Flure • Grundbeleuchtung • Nebenräume • WCs www.arclite.de

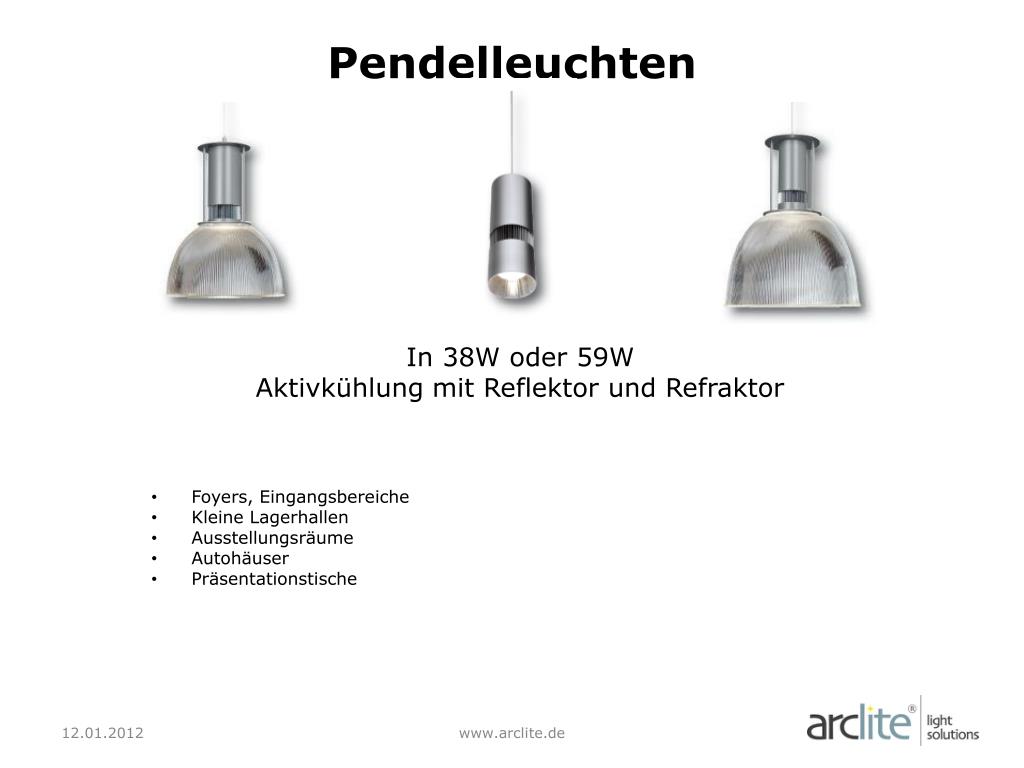

Pendelleuchten In 38W oder 59W Aktivkühlung mit Reflektor und Refraktor • Foyers, Eingangsbereiche • Kleine Lagerhallen • Ausstellungsräume • Autohäuser • Präsentationstische www.arclite.de

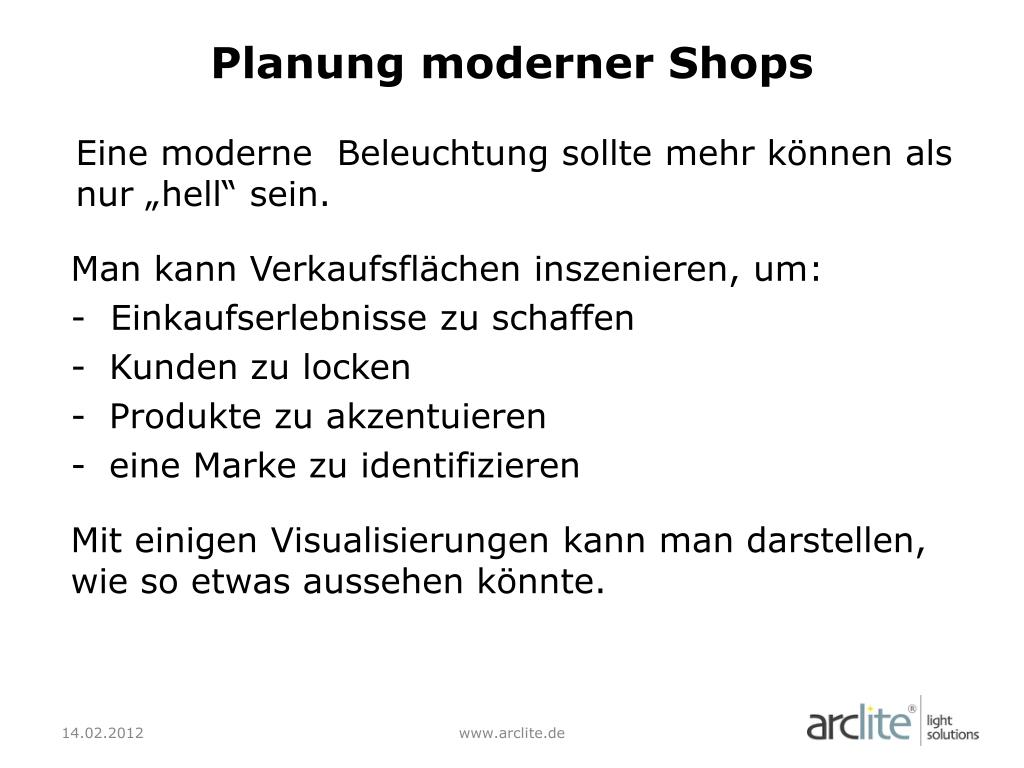

Planung moderner Shops • Eine moderne Beleuchtung sollte mehr können als nur „hell“ sein. • Man kann Verkaufsflächen inszenieren, um: • - Einkaufserlebnisse zu schaffen • Kunden zu locken • Produkte zu akzentuieren • eine Marke zu identifizieren • Mit einigen Visualisierungen kann man darstellen, wie so etwas aussehen könnte. www.arclite.de
Lichtberechnung • Eine Lichtberechnung kann unterstützen um: • - Den genauen Lichtbedarf zu ermitteln • Zu verhindern unnötiges Licht zu planen • Energie einsparen • Eine Grundlage für Visualisierungen zu haben • Mit einigen Visualisierungen kann man darstellen, wie so etwas aussehen könnte. www.arclite.de

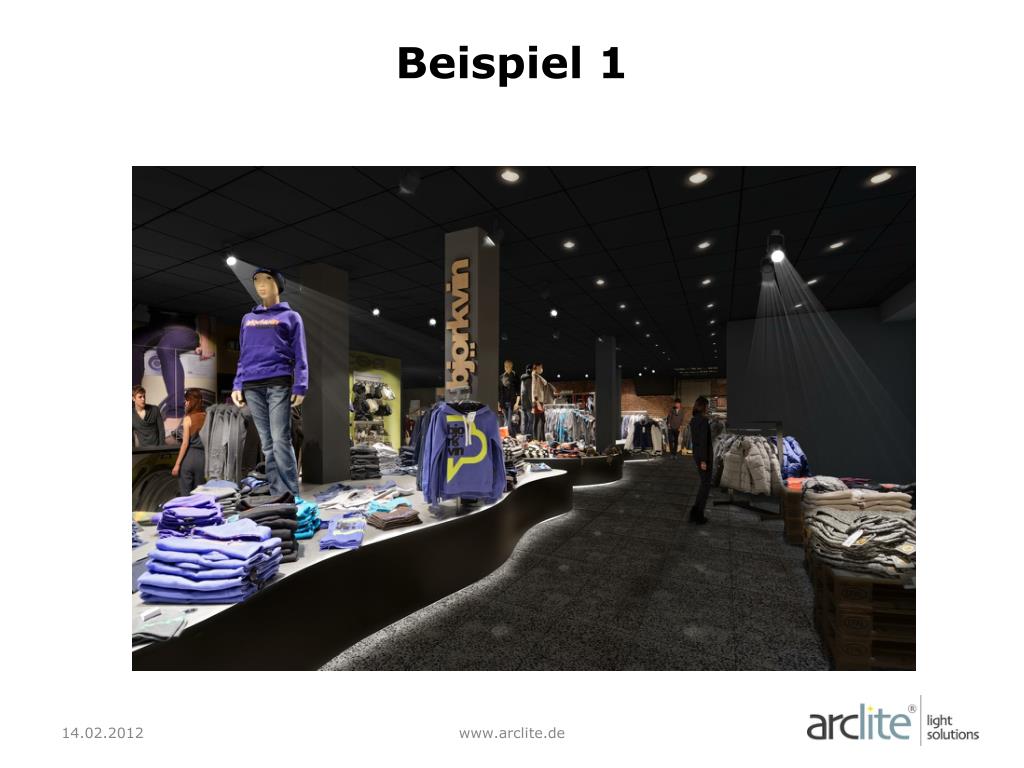

Beispiel 1 www.arclite.de

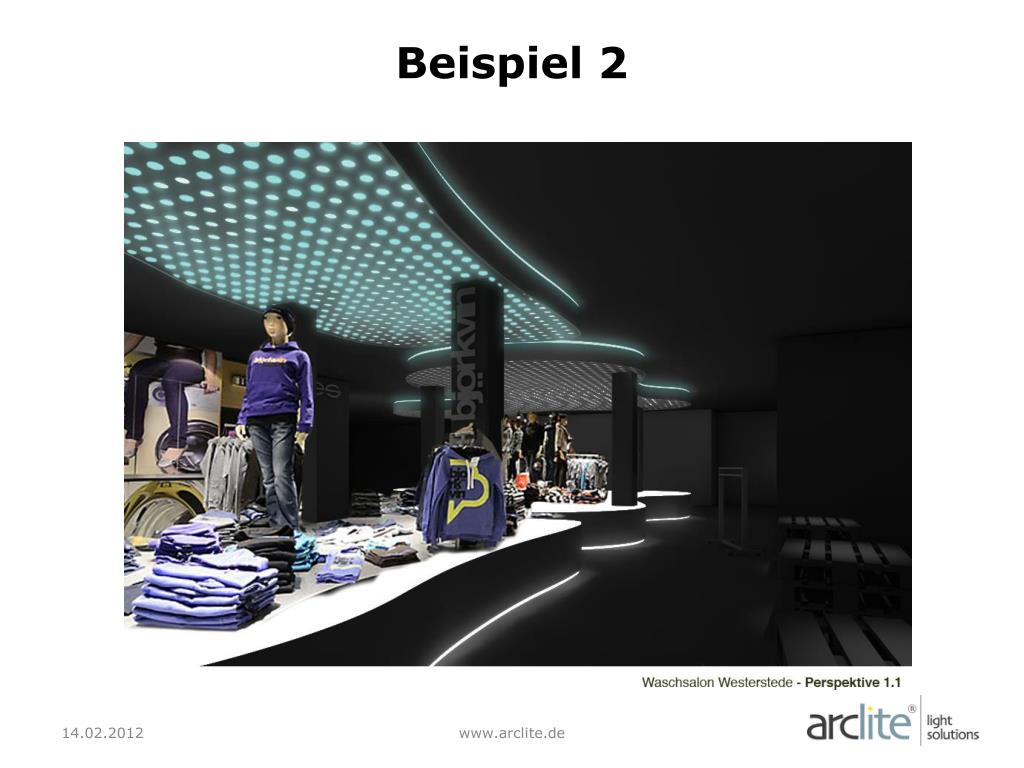

Beispiel 2 www.arclite.de
Beispiel 3 www.arclite.de

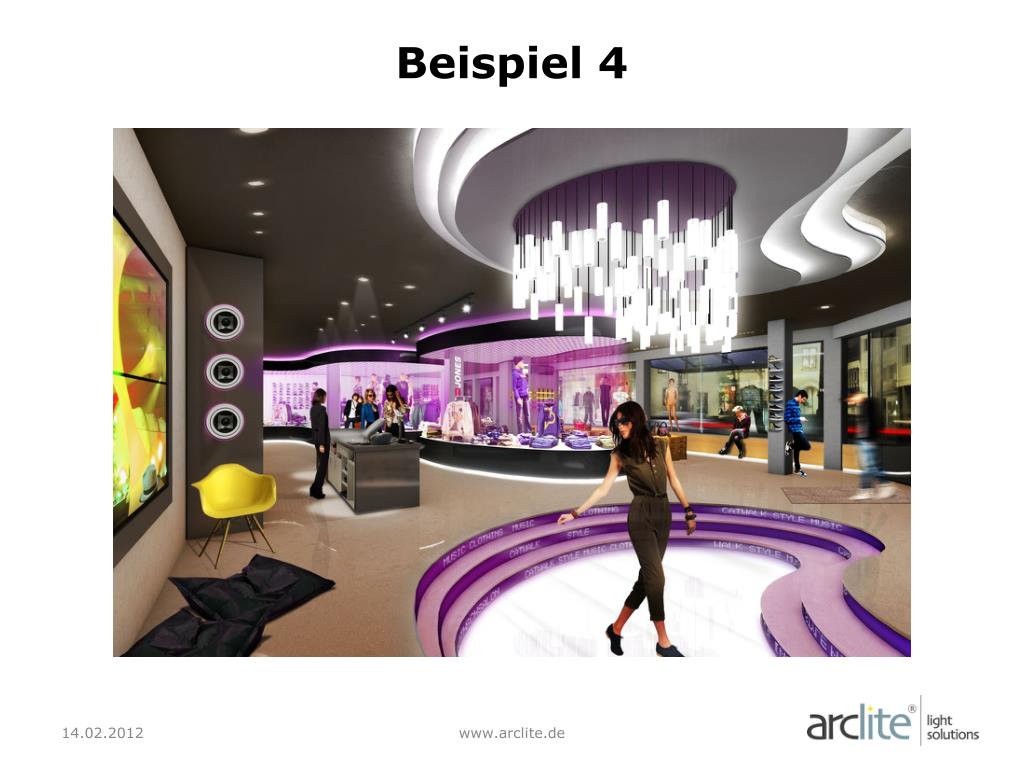

Beispiel 4 www.arclite.de
Fotos der anschließenden Umsetzung Projekt Waschsalon in Westerstede www.arclite.de
Lichtberechnung mit Dialux 3D Rendering www.arclite.de
Lichtberechnung mit Dialux 3D Raytracing www.arclite.de
Ergebnisübersicht www.arclite.de
Ergebnisübersicht www.arclite.de
Verkaufsflächenbeleuchtung m. Leuchtstofflampen T8+T5 • Entwicklung der Beleuchtung • Bis 1980 die T12-Lampe; Durchmesser 38mm; ca. 65lm/W • Einsatz von KVG (Verlustlst. ca.30% und VVG (ca. 20%) • Bis 2000 die T8-Lampe; Durchmesser 26mm; ca. 89lm/W • Einsatz von VVG (ca. 20%) und EVG (ca. 10%) • ab 2000 die T5-Lampe; Durchmesser 16mm; ca. 100lm/W • Einsatz an EVG (ca. 10%) • Neu T8-Lampe „energiesaver“ (energieeffizienter) • 18W wird ersetzt durch 16W • 36W wird ersetzt durch 32W • 58W wird ersetzt durch 51W; ca. 94lm/W www.arclite.de
Einsatz von LED-Lampen • 58W entspricht 24W (ca. 75 lm/W) • 36W entspricht 17W (ca. 75 lm/W) • 18W entspricht 9W (ca. 80 lm/W) • Einsparpotentiale • Einsatz von energieeffizienten Leuchten • Austausch der Leuchtmittel von T8 auf T8 energiesaver • Austausch der Leuchtmittel von T8 auf LED-Lampen • Änderung der Beleuchtung in Kühlmöbeln von Leuchtstoff- • lampen auf LED-Beleuchtung • - Beleuchtung der Nebenräume mit HF-Sensoren oder Bewegungsmeldern www.arclite.de
ENDE • Vielen Dank für die Aufmerksamkeit! www.arclite.de
