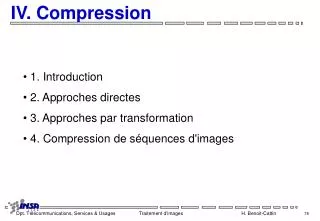

  1. IV. Compression • 1. Introduction • 2. Approches directes • 3. Approches par transformation • 4. Compression de séquences d'images

  2. IV.1 Introduction • Objectifs Réduction du volume occupé par les images numériques pour faciliter leur transfert et/ou leur stockage • Historique • 1952 : Codeur entropique (Huffman) • 1978 : DCT (Pratt) • 1980 : Vectoriel (Linde-Buzo-Gray) • 1986 : Sous-bandes (Woods) • 1986 : Vectoriel sur treillis (Fisher) • 1989 : JPEG • 1989 : MPEG-2 • 1989 : Ondelettes (Mallat, Daubechies) • 1990 : Fractales (Jacquin) • 1996 : SPIHT • 1996 : MPEG-4 • 1997 : MPEG-7 • 1998 : JPEG2000

  3. Applications • Imagerie médicale  Télémédecine • Imagerie spatiale • Imagerie sous-marine • Archivage divers (Musée, BNF, Empreintes ...) • Vidéo conférence / visiophone (64 kb/s) • Télésurveillance • Video On Demand • Télévision numérique (150 Mb/s) • ...

  4. Sans pertes / avec pertes contrôlées • Sans pertes (Huffman, Quadtree) • image originale = image comprimée  TC limité (#3) • Avec pertes contrôlées • On perd l'information qui se voit peu  TC augmente • Recherche d'un compromis Tc / Qualité • Directe / Transformation • Directe Quantification & codage des pixels de l'image • Transformation  Quantification & codage des coeff. transformés • Fonction de la zone élémentaire de traitement • Pixel, ligne, bloc, image entière ... • Classification des méthodes de compression

  5. Evaluation d'une méthode compression • Dépend de l'application • Taux de compression (Tc) Ex : image (512x512x8bpp) avec Tc=10  512x512x8/10=26215 bits  0.8 bpp • Qualité • Critère mathématique (RSB) Avec • Critères subjectifs • - Courbes ROC (médecine) • - Notations subjectives (TV)

  6. Autres critères • Vitesse d'exécution : codeur /décodeur • Complexité • - Additions / multiplications • - Soft / Hard • Résistance au bruit de transmission • Intégration de post-traitements • - Prise en compte du récepteur (homme / machine) • Coût financier • Scalability

  7. IV.2 Approches directes • Codage Huffman • Codage arithmétique • Codage par longueur de plage • Codage type dictionnaire • Quantification scalaire • Quantification vectorielle • Méthodes prédictives • Approche quadtree • Codage fractale Codeurs de source (Th. Information)

  8. CodageHuffman(1952) • Algorithme

  9. CodageArithmétique(1976) • JBIG  Codage des Fax type IV

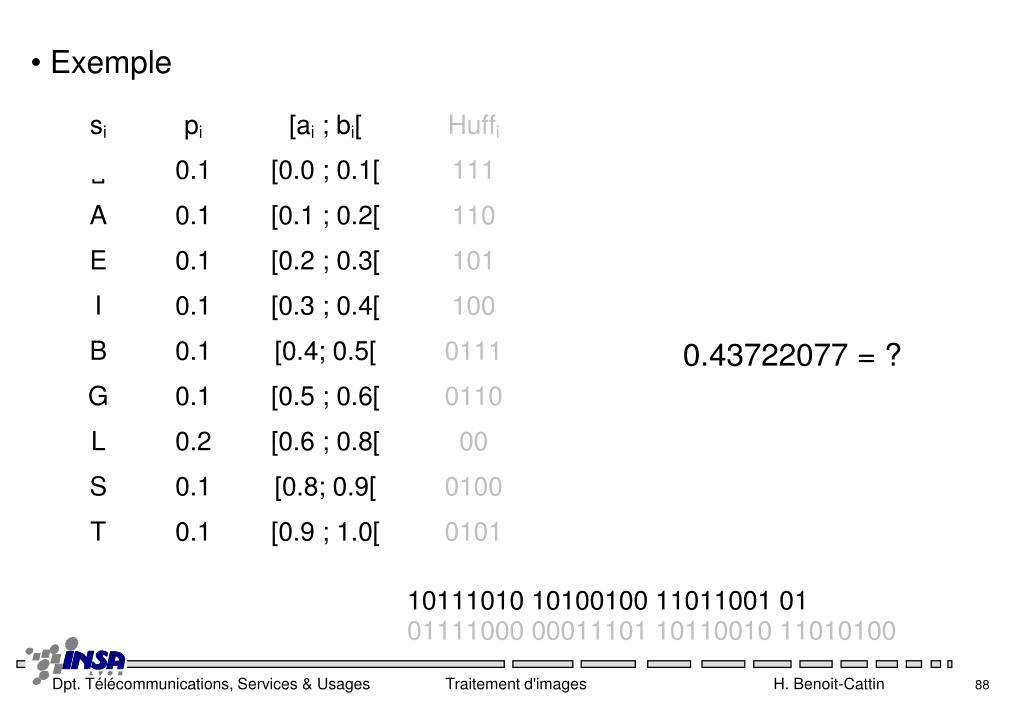

  10. Exemple

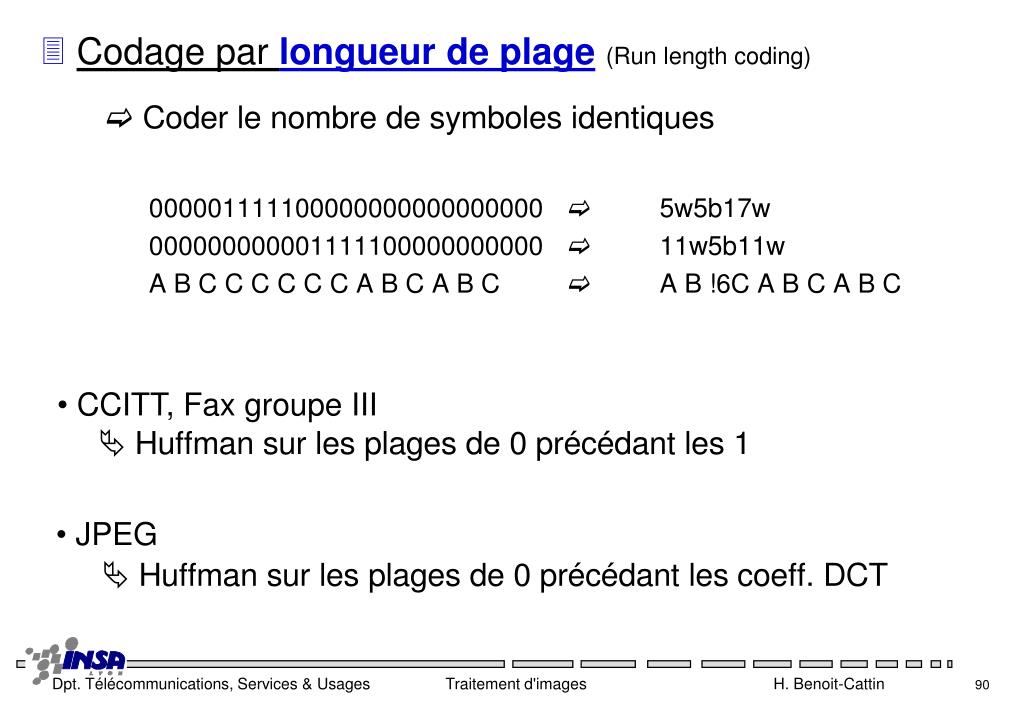

  11. CCITT, Fax groupe III • JPEG • Codage par longueur de plage(Run length coding)

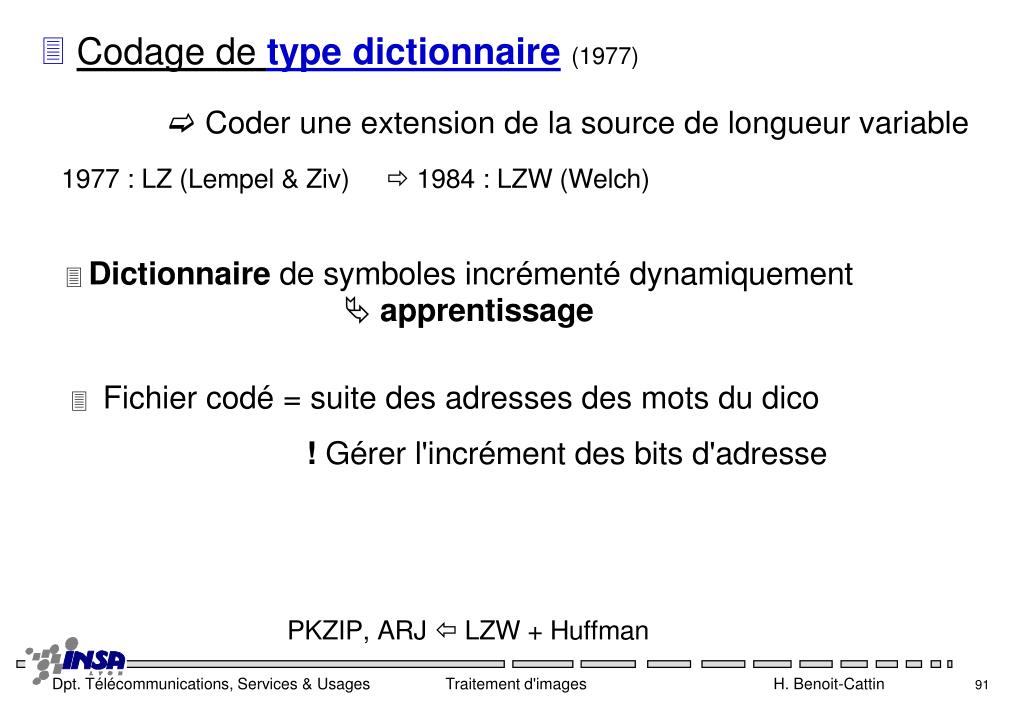

  12. Codage de type dictionnaire(1977)

  13. Quantification scalaire • Traitement pixel à pixel •  Diminuer le nombre de niveaux de gris utilisés : Nnq < Nnp • Problèmes • - Comment choisir les seuils de quantification (si) ? • - Comment choisir les niveaux de quantification (qi) ?

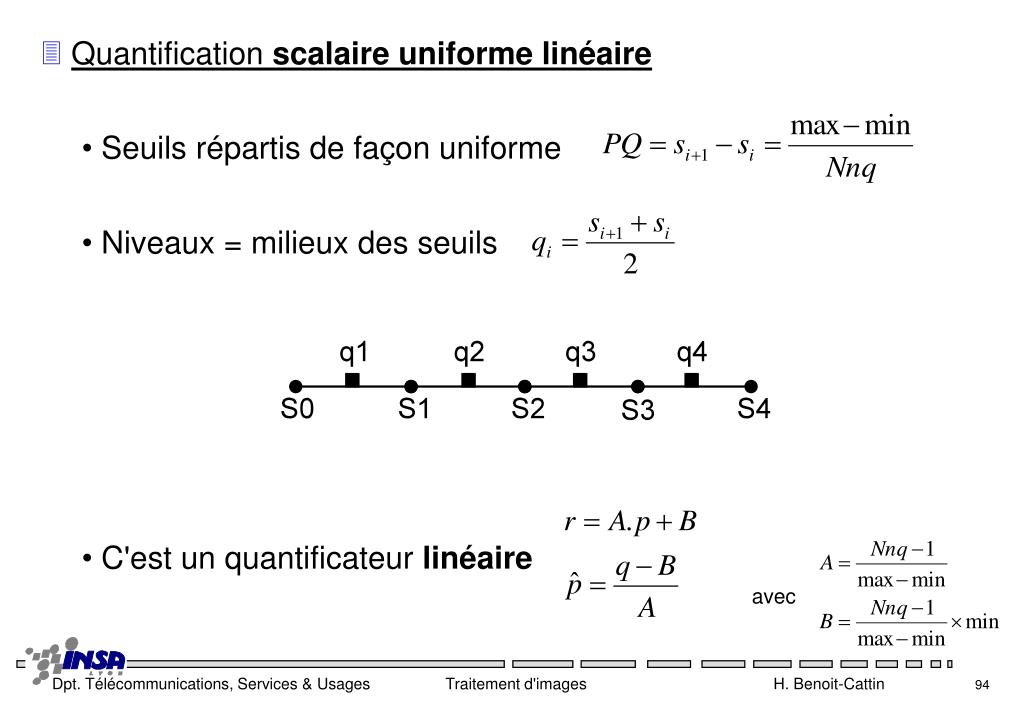

  14. Seuils répartis de façon uniforme • Niveaux = milieux des seuils • C'est un quantificateur linéaire • Quantification scalaire uniforme linéaire avec

  15. Seuils répartis de façon uniforme • Quantification scalaire uniforme optimale • Niveaux = Barycentre (histogramme) • Quantification optimale(Loyd-Max : 1960) • Minimise l'erreur de quantification • Algorithme itératif très long pour des distributions inconnues • Tables pour des dist. gaussiennes, laplaciennes, ... • Fait le travail du codeur !

  16. Exemple de comparaison (peppers : 512x512x8bpp) • Remarque Efficacité variable du codeur entropique !

  17. Image originale Q. uni. opt. : RSB 23,8 dB Q. Max : RSB 24,2 dB Q. uni. lin. : RSB 22,5 dB

  18. Quantification vectorielle • Extension de la quantification scalaire •  Pixel  Vecteur = bloc de pixels contigus • Vecteur de taille et forme variable • Approche optimale : LindeBuzoGray (1980) • Phase d'apprentissage : dictionnaire de vecteurs • Vecteur = représentant d'une région de Voronoï de taille variable • Dictionnaire connu du codeur /décodeur • Phase d'apprentissage délicate • Temps de recherche dans le dictionnaire • Approche treillis

  19. Approche Treillis : Fisher, Conway, Sloane (1986) • Extension de la quantification linéaire uniforme • Treillis = vecteurs régulièrement répartis dans Rn • Dictionnaire pré-défini  Pas d'apprentissage • Algorithme de quantification rapide • Algorithme de quantification vectorielle sur treillis  - Choix de la norme : L1  Laplacien  Pyramide L2  Gaussien  Sphère - Choix de la taille des vecteurs - Choix du treillis : Zn, An, Dn (4), En(8), n(16)  Taux (B)  K rayon du dictionnaire contenant 2nB vecteurs  Procédure de dénombrement

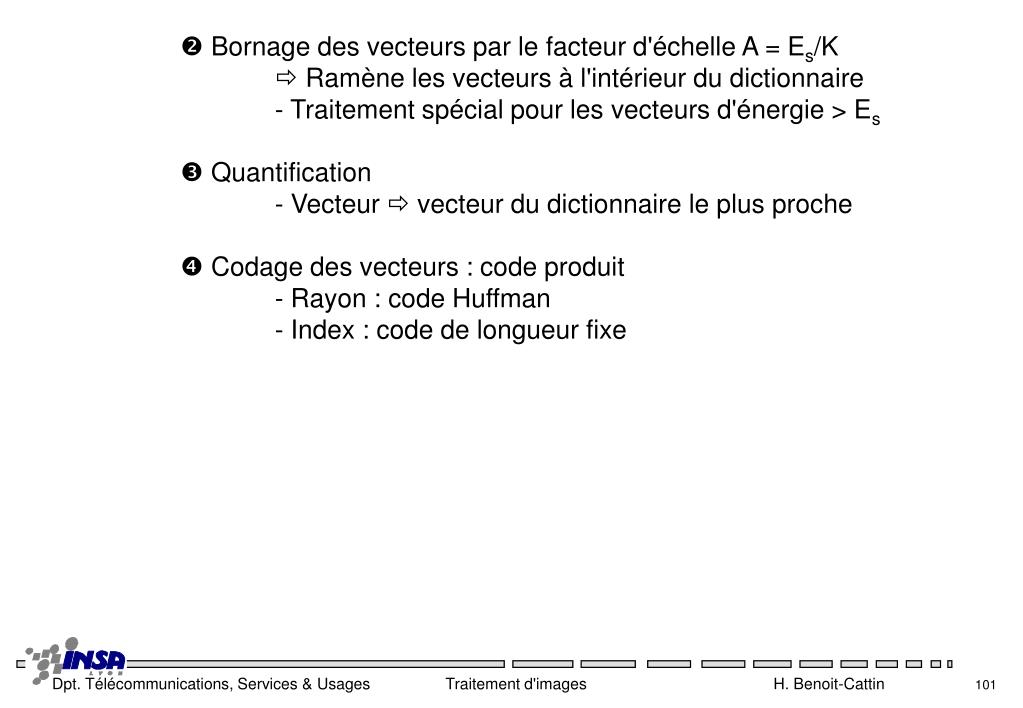

  20.  Bornage des vecteurs par le facteur d'échelle A = Es/K  Ramène les vecteurs à l'intérieur du dictionnaire - Traitement spécial pour les vecteurs d'énergie > Es  Quantification - Vecteur  vecteur du dictionnaire le plus proche  Codage des vecteurs : code produit - Rayon : code Huffman - Index : code de longueur fixe

  21. Illustration de la quantification vectorielle sur treillis Vecteurs 2x1

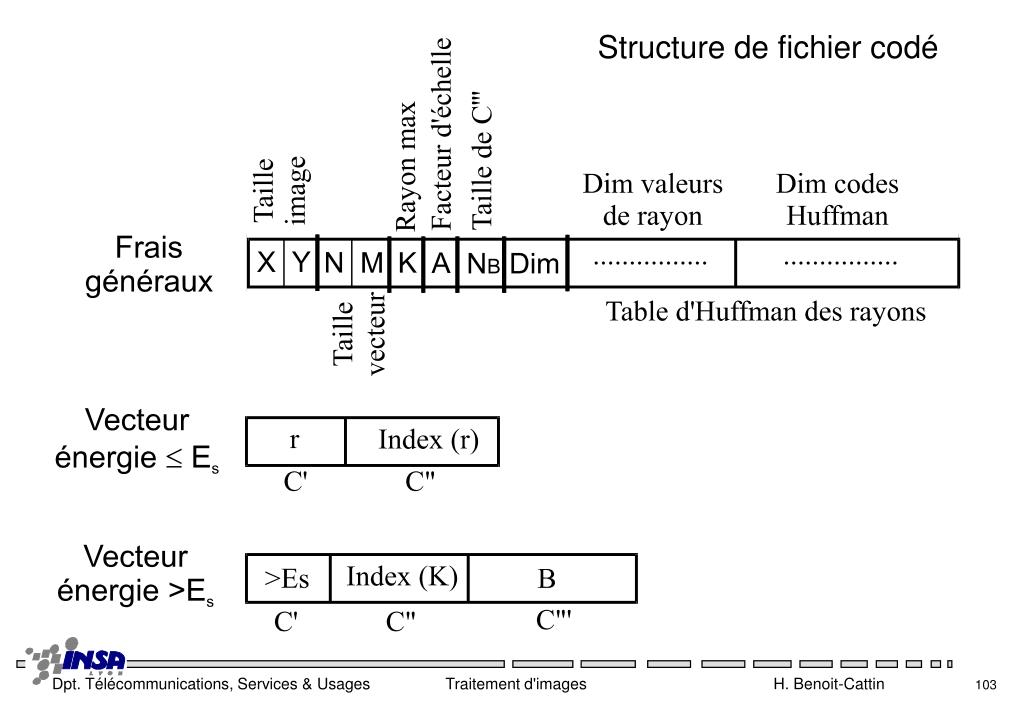

  22. Structure de fichier codé

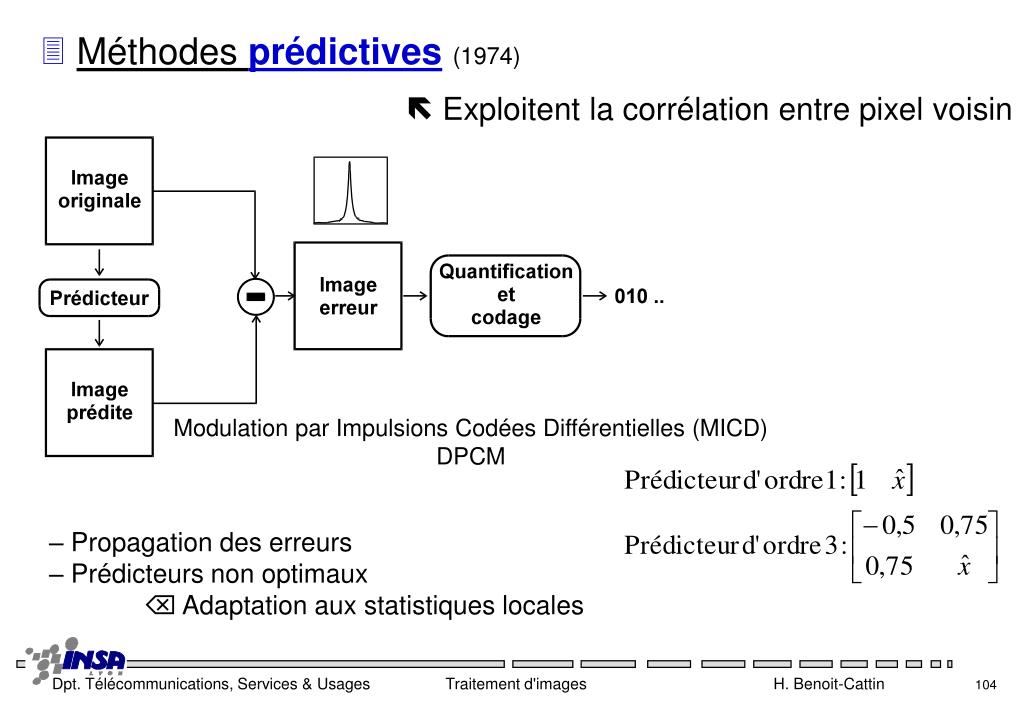

  23. Méthodes prédictives(1974) • Exploitent la corrélation entre pixel voisin Modulation par Impulsions Codées Différentielles (MICD) DPCM • Propagation des erreurs • Prédicteurs non optimaux • Adaptation aux statistiques locales

  24. Approche Quadtree • Découpage récursif en carrés homogènes •  Critère de split : variance, ...

  25. Codage de l'arbre : règle de parcours (Peano) • Codage des régions homogènes : moyenne, interpolation ...

  26. Compression par fractale • Les Fractales (B. Mandelbrott) • - Observations naturelles : nuages, plantes ... • - Auto-similarité à toutes les échelles  redondance dans l'image • Les 'Iterated Functions Systems' (IFS) • - Wi : Transformation affine contractante rotations, réflexions position déplacement niveau de gris scaling variance offset moyenne

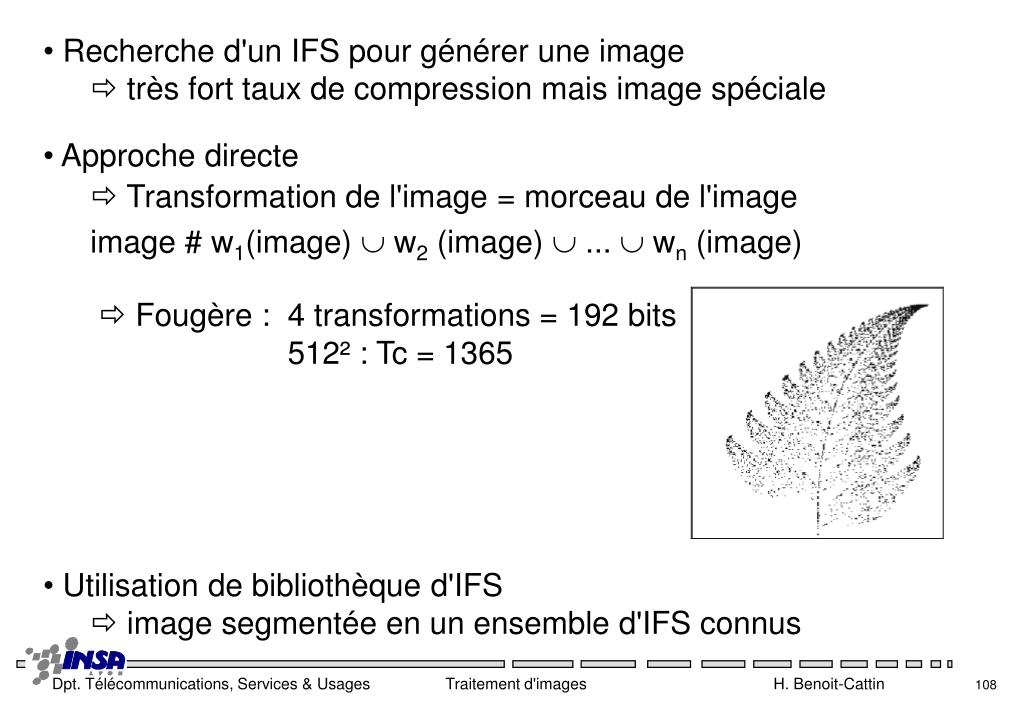

  27. Recherche d'un IFS pour générer une image •  très fort taux de compression mais image spéciale • Approche directe •  Transformation de l'image = morceau de l'image • image # w1(image)  w2 (image)  ...  wn (image)  Fougère : 4 transformations = 192 bits 512² : Tc = 1365 • Utilisation de bibliothèque d'IFS •  image segmentée en un ensemble d'IFS connus

  28. Compression par IFS local (Jacquin 1990) • - Approche valable sur des images quelconques • Codage

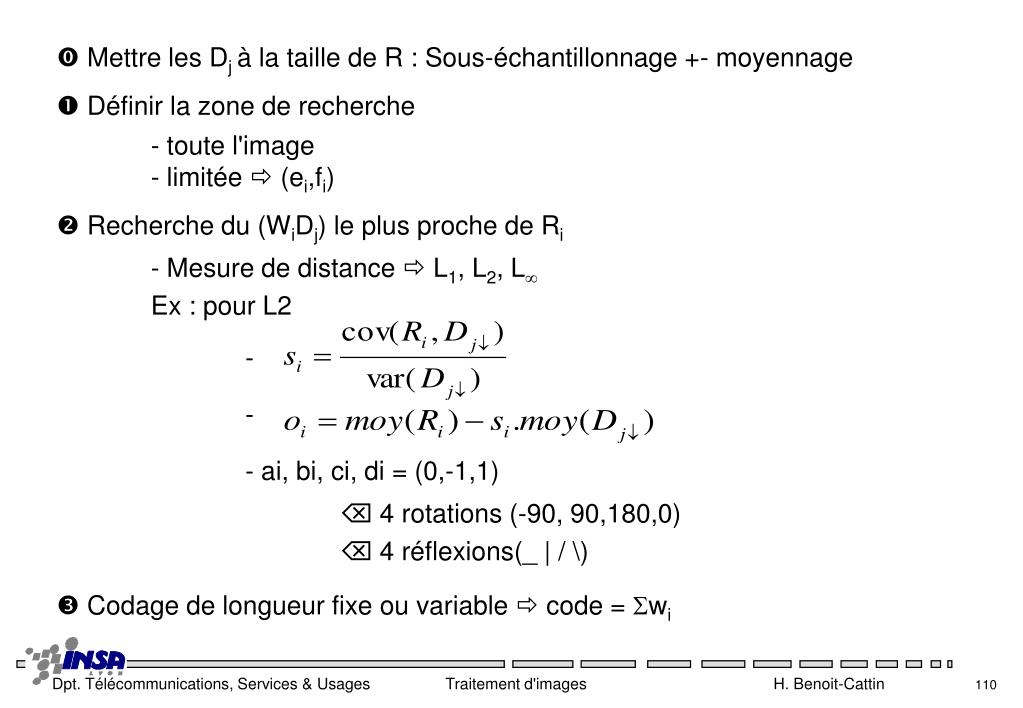

  29.  Mettre les Dj à la taille de R : Sous-échantillonnage +- moyennage  Définir la zone de recherche - toute l'image - limitée  (ei,fi)  Recherche du (WiDj) le plus proche de Ri - Mesure de distance  L1, L2, L Ex : pour L2 - - - ai, bi, ci, di = (0,-1,1)  4 rotations (-90, 90,180,0)  4 réflexions(_ | / \)  Codage de longueur fixe ou variable  code = Swi

  30. Variantes - formes des blocs - recherche des wi - codage des wi • Codage très long • Décodage instantané

  31. Point de départ It n° 1 RSB = 23,8 dB It n° 2 RSB = 27,33 dB It n° 3 RSB = 32,16 dB Tc = 10

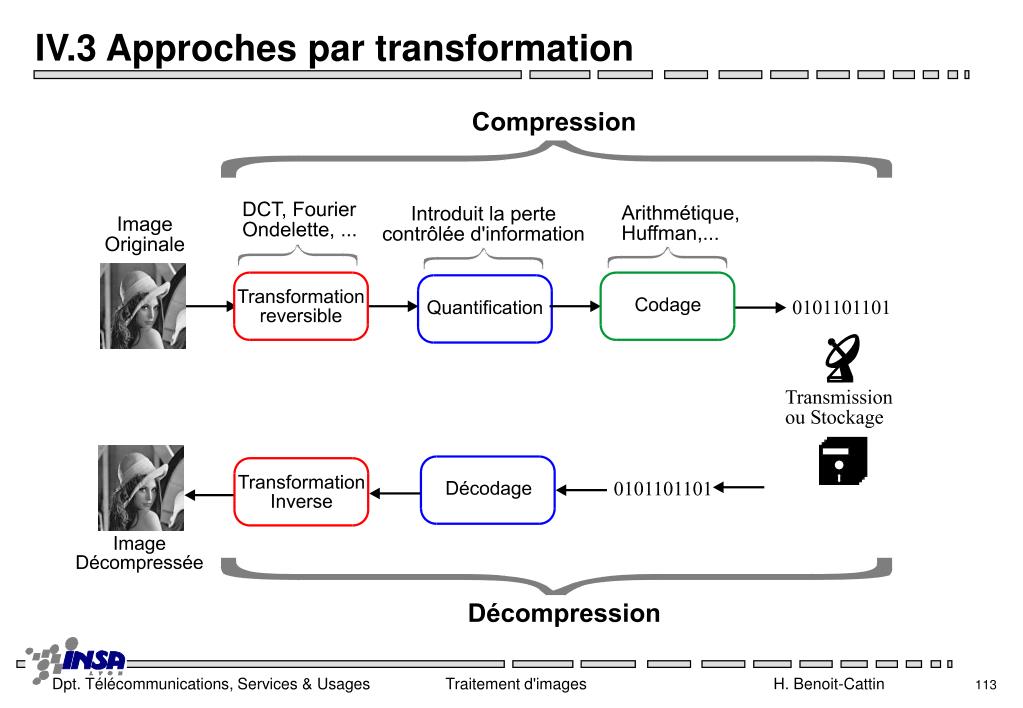

  32. IV.3 Approches par transformation

  33. Représentation différente de l'image •  Décorrélation  Gain en performances • Temps de calcul supplémentaire • Une Transformation •  Réversible (sans perte) •  Orthogonale (énergie conservée) •  Rapide • DCT  JPEG • Ondelettes  SPIHT, JPEG2000

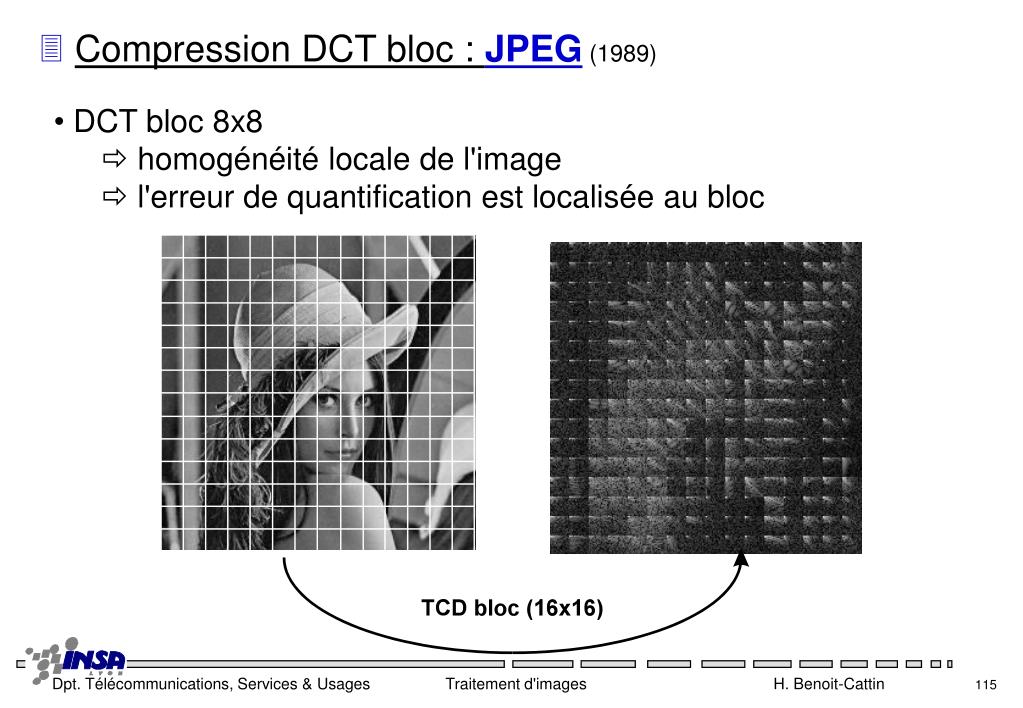

  34. Compression DCT bloc : JPEG(1989) • DCT bloc 8x8 •  homogénéité locale de l'image •  l'erreur de quantification est localisée au bloc

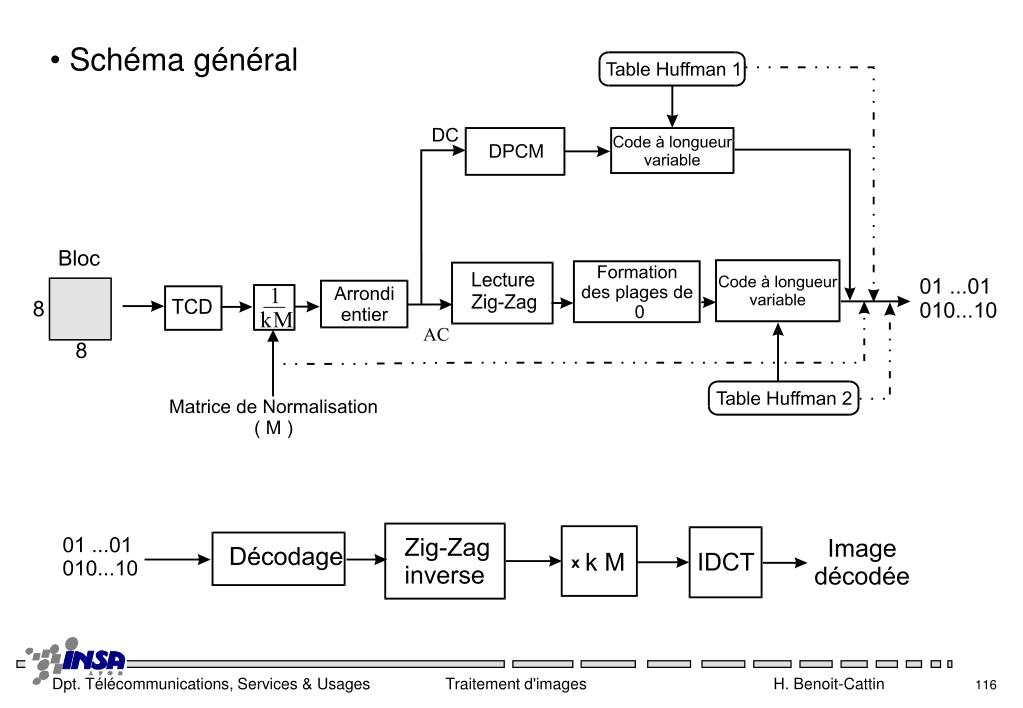

  35. Schéma général

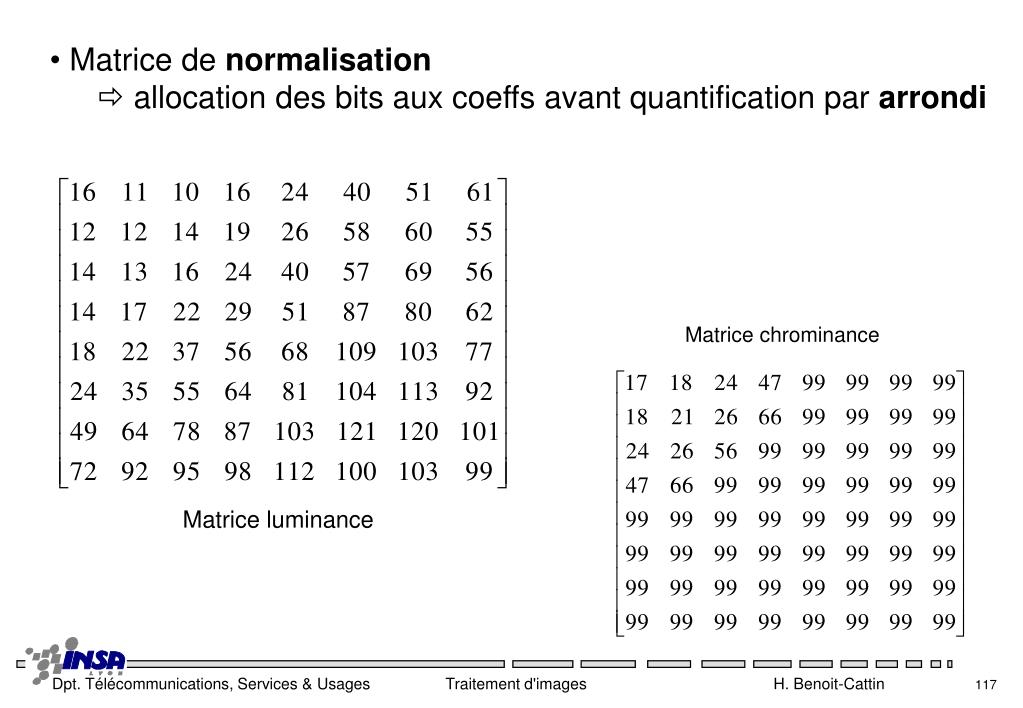

  36. Matrice de normalisation •  allocation des bits aux coeffs avant quantification par arrondi Matrice chrominance Matrice luminance

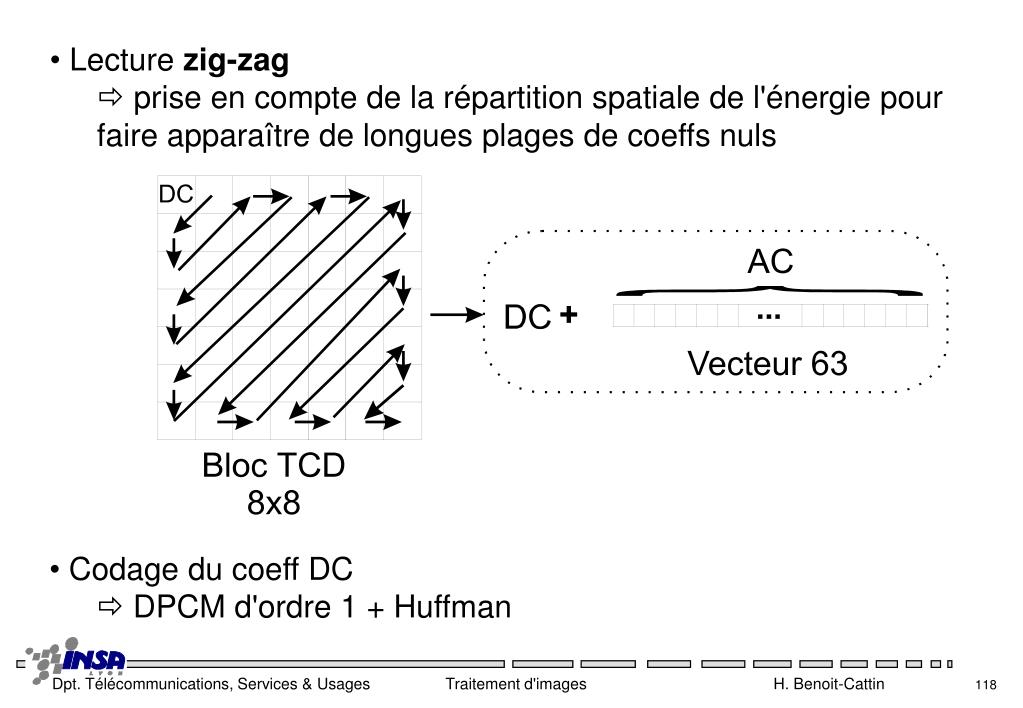

  37. Lecture zig-zag •  prise en compte de la répartition spatiale de l'énergie pour faire apparaître de longues plages de coeffs nuls • Codage du coeff DC •  DPCM d'ordre 1 + Huffman

  38. Codage des coeffs AC •  Codage hybride : runlength + ... + Huffman • - Huffman = Code (plage de 0 + catégorie) • 162 codes : 10catx16lp+2(EOB+16)

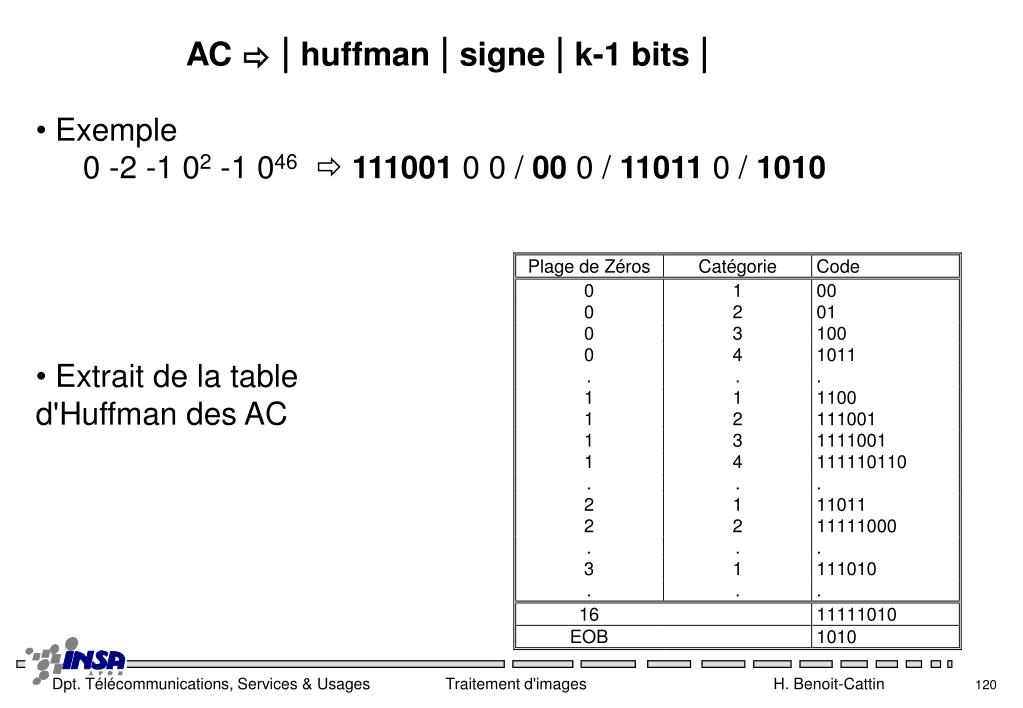

  39. Exemple • 0 -2 -1 02 -1 046  111001 0 0 / 00 0 / 11011 0 / 1010 • Extrait de la table d'Huffman des AC

  40. Remarques •  JPEG = méthode générale  à adapter ... •  Très performant à taux faibles (#10) •  Effets de blocs à taux élevés Tc = 10 / RSB = 30.1 dB Tc = 20 / RSB = 28.7 dB

  41. Compression sous-bandes / ondelettes

  42. Décompositionpyramidale en sous-bandes •  banc de filtres FIR 1D : bi-orthogonaux 9-7 • - phase linéaire, rec. parfaite, pas orthogonaux, réguliers •  Concentration d'énergie dans la BB

  43. Allocation des bits aux sous bandes par modèle • - Min(D) avec B<Bf  Optimisation • - Théorie de la distorsion : bruit de quantification  D=f(B) • -  très rapide  sous-optimal (modèle  réalité) • Quantification séparée des sous-bandes (Woods 86) •  Sous-bande BF : histogramme  • - DPCM + scalaire + codeur entropique •  Sous-bandes HF : histogramme laplacien • - QV treillis, ...

  44. Exemples Originale Sous-bandes Tc=32

  45. Sous-bandes Tc=32 RSB = 30.1 dB JPEG Tc=32 RSB -3%

  46. Originale Sous-bandes Tc=60 !!
